AFS-230E双道原子荧光仪操作规程
AFS－230E双道原子荧光分光光度计操作规程
1 开机前准备
检查“仪器使用记录”、水电气及各管线、工作环境。
2 开机
2.1 打开通风系统。
2.2 根据所测项目检查安装空心阴极灯。
2.3 打开载气Ar气，并检查气路是否畅通、有无泄漏。
保证其压力不低于0.15Mpa。
2.4 打开计算机、自动进样器电源、主机。
2.5 泵管处涂抹硅油，关闭泵压块。
3 运行
3.1 进入AFS－230E双道原子荧光分光光度计操作系统，预热仪器30分钟。
3.2 依据测试项目设置好仪器条件、测量条件、样品参数。
3.3 设置自动进样器程序，根据设置在自动进样器上放好被测样品，进行样品测量和数据分析。
3.4 打印数据报告，并保存检测数据。
4 清洗
4.1 将还原剂中的管路拿出放入载流中，点击清洗，运行3-5次。
4.2 再将载流槽中的载流倒出，并加入纯水，同时将还原剂和载流中的管路都放到纯水中，点击清洗，运行3-5次。
4.3 将载流槽中的溶液全部倒出，将还原剂和载流中的管路都空置，再点击清洗运行2-3次，将管路中的液体全部排出为止。
4 关机
4.1 关闭载气，打开压块，放松泵管。
4.2 退出操作系统。
4.3 依次关闭仪器主机、自动进样器、计算机，关闭通风系统。
4.4 关闭总电源。
4.5 填写仪器使用记录，清洁整理工作现场。
苏州市科旺检测技术有限公司《作业指导书》 IE-002 控制代号：SZKW-325.2-01
实施日期：2016-12-01 AFS-230E型双道原子荧光光度仪器操作及维护规程1操作步骤
1.1打开主机、自动进样器和计算机电源。
1.2打开氩气开关，将压力调节到0.15MPa。
1.3在主菜单下仪器提示，选择参数。
1.4将标准溶液和处理载流和蒸馏水清洗管路。
1.5退出运行软件，关闭主机、自动进样器、计算机、氩气开关，松开蠕动泵。
2维护保养
2.1应放置在洁净实验室内，要求工作环境温度15～35℃，相对湿度≤85％。
2.2仪器不常用时，应每周通电一次，将仪器预热1小时，防止电路受潮。
2.3仪器两块透镜应保持清洁，发现不洁现象时，可用30％乙醇和70％乙醚混合液擦试。
2.4工作完毕及时清理台面上各种试液，防止仪器长时间受酸气的侵蚀。
3注意事项
3.1测定完毕用载流和蒸馏水清洗，防止管路沾污。
3.2工作完毕将扳开调节手柄，防止管路变形。
3.3定期用标准溶液对仪器的检出限、准确度、精密度进行检查。
3.4参加比对实验，能力验证及各种考核。
以下空白
编制人：审核人：
苏州市科旺检测技术有限公司
第 1 页共1 页。
AFS-2100/230E/3100全自动双道原子荧光光度计操 作 规 程（以AFS-2100仪器为例AFS-230E 、AFS-3100 同理）北京科创海光仪器有限公司云南维修站AFS —2100/230E/3100原子荧光光度计操作规程1、开机及进入操作系统开启计算机、打印机。
打开Ar 瓶使次级压力～，一般在 MPa 。
安装所需元素灯，注意灯的插口，更换元素灯时一定确保仪器不通电的情况下进行。
打开主机、自动进样器，开启自动进样器之前确认自动进样臂位于下端。
调节原子化器高度Hg 灯调节至10mm ，其他元素灯调节至8mm 。
用调光器调节灯位置，使光斑位于调光器的中心位置(Hg 灯调节至10mm ，其他元素灯调节至8mm)。
（检查水封中是否有水，针对有水封仪器）。
进入操作系统，用鼠标的左键单击“AFS-2100/230E/3100 原子荧光光度计”，进入AFS-2100/230E/3100 软件操作系统。
此时，屏幕显示软件的主题画面，该画面中有软件名称、版本号、公司名称、版权保护提示等内容。
如下图1-1图1-1进入图1-1图1-2如下图1-3 图1-3 2、仪器自检在“文件（F ）”菜单中依次进行“气路自检”如图2-1、“断续流动和自动进样器自检” 如图2-2、“空芯阴极灯和检测电路自检” 如图2-3。
图2-1图2-2图2-3、建立数据库及条件设置 建立数据库 在“文件（F ）”中选择“ 生成新数据库” 在“文件名”栏中输入新数据库的名字如图生成一新数据库，或“ 连接数据库”打开所需文件名称在“文件（F 会弹出一个提示对话框，用于连接一个已有的数据库如图3-2。
图3-1图4-1用鼠标左键单击“运行”“样品测试”，用载流进行测试（“0”号），通过调节“负高压”、“灯电流”使空白荧光强度值在100~300左右，然后让仪器运行20~30分钟，如图4-2。
图4-27、关机夹、Ar附件一：仪器使用注意事项及维护在测量前，一定要注意开启载气。
AFS-230E双道原子荧光光度计操作规程1 目的为了保证检测所用的所有仪器设备得到受控管理, 保证检测设备得到正确使用、日常维护以及测试人员的人身安全, 确保检测数据的准确性及可靠性。
2 适用范围适用于本公司与检测活动有关的人员对使用仪器设备的控制管理。
3 引用文件AFS-230E双道原子荧光光度计使用说明书4 技术参数5 操作步骤5.1开机打开抽风设备；打开氩气；打开计算机电源，进入Windows 桌面系统；打开主机和断续流动系统的电源开关；双击桌面上的快捷方式进入软件界面。
打开软件,点击打开连接到原来所建的方法文件或可直接( 点击新建，输入文件名后点击保存，那么接下来做的曲线和样品信息会自动保存到该文件名内 )。
5.2点火5.2.1预热在【方法条件设置】主面板上选定所测工作元素灯A或B或A和B，再点【检测】，预热时间为30分钟。
预热时间到时点击停止，此时仪器会自动测出最后的数值再停止。
（如果是点击急停，则立即停止）合上蠕动泵压块，可开始测量。
5.2.2样品倒入及放置（1）载流槽导入（一半高度的3%HCL酸液），连接进样针与之对应毛细管（2）红色泵管接入还原剂（0.5%Naoh+ 1.5-2%硼氢化钾），剩下两根管子接入酸液中（3）标准系列从浓度低的向浓度高的依次放置3—11位（手动配置标准系列）；或将标准系列最高点置于2号位（自动配置标准系列）（4）待测样品空白放入13位；（5）待测样品放入15——129位。
5.2.3仪器条件调试进入【指标测量】面板点击仪器测试后点测量做三次后点击停止，此时测量的为空白以检测试剂纯度是否达到要求，再更改右侧进样位置为（标准曲线最高点处）点击测量后马上点击停止，看荧光强度控制在3000左右。
若偏高再进入【方法条件设置】调节负高压和灯电流至荧光强度适中后，再进入【指标测量】面板点击“仪器测试”再点测量后看荧光强度。
如此循环,调到荧光强度在3000左右后，点击清洗4-6次左右，点击【方法条件设置】界面右侧的【测量条件设置】，在测量条件内选择（是否自动配置标准曲线）的YES或NO,选YES （只配置标准系列最高浓度点后放置于2号位），选NO（配置所有标准系列点后从3号位开始顺序放置）后点保存。
原子荧光说明书原子荧光说明书篇一：原子荧光操作说明书 AFS-2100/230E/3100 全自动双道原子荧光光度计操作规程（以AFS-2100仪器为例AF S-230E、AFS-3100 同理）1、开机及进入操作系统1.1开启计算机、打印机。
1.2打开Ar瓶使次级压力0.2～0.3MPa，一般在0.25 MPa。
1.3安装所需元素灯，注意灯的插口，更换元素灯时一定确保仪器不通电的情况下进行。
1.4打开主机、自动进样器，开启自动进样器之前确认自动进样臂位于下端。
1.5调节原子化器高度H g灯调节至10mm，其他元素灯调节至8m m。
用调光器调节灯位置，使光斑位于调光器的中心位置(Hg灯调节至10mm，其他元素灯调节至8mm)。
（检查水封中是否有水，针对有水封仪器）。
1.6进入操作系统，用鼠标的左键单击“AFS-2100/230E/3100 原子荧光光度计”，进入 AFS-2100/230E/3100 软件操作系统。
此时，屏幕显示软件的主题画面，该画面中有软件名称、版本号、公司名称、版权保护提示等内容。
如下图1-1图1-1 进入图1-1 画面的同时，微机与主机进行联机通讯，联机正常时，软件自动进入元素灯识别画面，如下图1-2：图1-2 在此界面选择所需测量元素或在开启主机电源时把不进行测量的元素灯拔出。
单击确定按钮，进入正常联机工作状态，如下图 1-3 图1-32、仪器自检2.1在“文件（F）”菜单中依次进行“气路自检”如图2-1、“断续流动和自动进样器自检”如图2-2、“空芯阴极灯和检测电路自检”如图 2-3。
图2-1 图 2-2图2-3、建立数据库及条件设置3.1建立数据库在“文件（F）”中选择“生成新数据库”在“文件名”栏中输入新数据库的名字如图3-1，单击“保存”按钮，即可生成一新数据库，或“连接数据库”打开所需文件名称在“文件（F）”菜单中选择“连接数据库”选项后，同样会弹出一个提示对话框，用于连接一个已有的数据库如图3-2。
AFS原子荧光光度计操作规程一、开机1．打开灯室，将待测元素的空心阴极灯插头插入灯座。
注意：插头凸处对准插座的凹处插入；不能带电拔插空心阴极灯。
2．打开原子化器室的前门，用洗瓶在去水装置的顶部开口处补加少量水保持水封。
3．检查断续流动系统的泵头和泵管，适当补加硅油，旋转固定块将压块压住泵头。
4．开启气瓶，调节气瓶减压阀至次级压力在0.2-0.3Mpa之间。
5．按微机、断续流动、主机、顺序开启电源。
二、系统设置1．用鼠标左键双击桌面“AFS—****原子荧光光度计”，进入AFS—****软件操作系统。
2．微机和主机连机通讯正常时，软件自动进入元素灯识别画面，用鼠标左键双击不需检测的元素灯符号后，按键盘删除键将其删除，确认无误后，用鼠标左键单击“确定（O）”。
3．在“文件（F）”下拉菜单中，分别选择“气路自检”、“断续流动系统自检”、“空心阴极灯自检”、“串行通信检测”，进行系统自检，自检完毕后，用鼠标左键单击“关闭（C）”，退出自检。
4．在“文件（F）”下拉菜单中，选择“生成新数据库”或“连接数据库”，使本次测试的所有信息及数据以一个或多个文件的形式存放在数据库中。
4.1生成新数据库：一个元素可以生成一个或几个数据库；4.2连接数据库：对数据库已有的元素进行连接后，点击“索引”将所需文件调出，使用调出文件的测量条件进行测量，不必每次生成数据库；5．用鼠标左键单击“条件设置”，进入测试条件设置对话框，在该对话框中分别对“仪器条件”、“测量条件”、“断续流动程序”、“标准样品参数”、“自动进样器参数”等内容进行相关参数的设定。
5.1 仪器条件：输入负高压、灯电流5.2测量条件：输入延时时间、读数时间。
（延时时间+读数时间）＜断续流动第二步时间5.3标准样品参数：输入测量道的标准样品浓度5.4自动进样器参数：当标准空白与载流的介质不同时，输入标准空白所在的样品盘位置5.5断续流动程序：根据“延时时间+读数时间”内的模拟显示，对断续流动第二步时间进行修改6．用鼠标左键单击“运行”菜单中“点火”项，点燃炉丝，仪器预热30min后开始测量。
发放号码：*作业指导书受控状态：AFS-230E原子荧光分光光度计作业指导书(*)第一版编制： 2018年5月10日审核： 2018年5月20日批准： 2018年5月29日2018年6月1日实施修改页AFS-230E原子荧光分光光度计作业指导书1 目的建立AFS-230E原子荧光分光光度计操作规程。
2范围适用于山东海倍特检测有限公司AFS-230E原子荧光分光光度计。
3 操作步骤3.1开始运行3.1.1 开机首先打开计算机电源开关，进入Windows 7/2000/XP操作系统的桌面，然后打开主机和断续流动系统的电源开关，用鼠标的左键单击“开始”菜单，再单击“程序”，用鼠标的左键单击“AFS系列双道原子荧光光度计软件”，或者双击桌面上的快捷方式进入软件界面。
此时，屏幕显示操作软件的主题画面，该画面中有配置荧光仪器的型号、软件名称、版本号、公司名称、版权保护提示等内容，以AFS-9780A 四灯双道原子荧光光度计为例，如下图2-1：3.1.2 联机3.1.2.1 联机通讯正常后，软件自动进入联机成功画面，如下图2-2：在联机成功画面中软件会显示出仪器所识别的空芯阴极灯元素，并给出默认的灯电流、负高压和气流量等仪器参数，用户也可以重新设置和更改。
同时画面中的仪器测量和控制等按钮均成工作化状态，用户随时可以进行测量和仪器设置等操作。
3.1.2.2 联机不正常后，软件会弹出联机失败对话框，如图2-3:如果用户选择“取消”按钮，软件进入脱机画面，测量和设置条件等功能都不能使用，但可以对数据文件进行分析和打印，脱机画面如下图2-4所示。
这时，软件中的元素栏中没有自动识别的元素灯，灯工作方式中也没有工作方式选项，条件和测量按钮都禁止使用。
在这里要注意，一般造成计算机和仪器主机联机失败的原因主要有以下几种：若想联机进行正常操作，可以再次按2.1.2进行联机操作，也可以在确保电源都打开的情况下，在“仪器（I）”菜单中选择“仪器通讯检测”选项进行重新联机，如弹出如下图2-5示后，点击“确定”按钮便可以正常使用测量等功能。

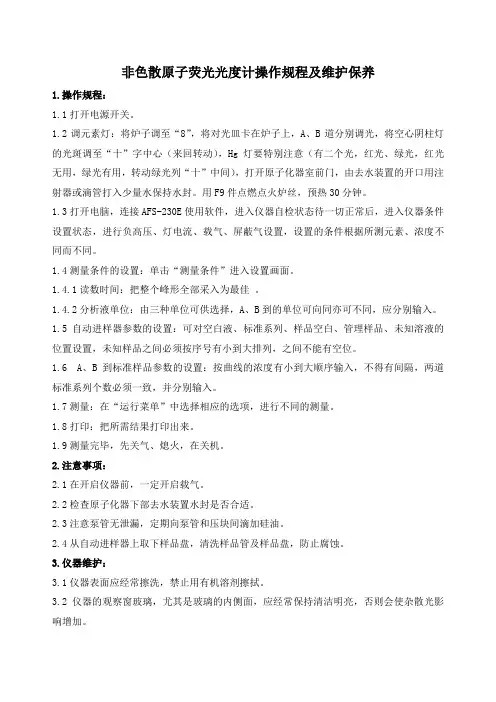

非色散原子荧光光度计操作规程及维护保养1.操作规程：1.1打开电源开关。
1.2调元素灯：将炉子调至“8”，将对光皿卡在炉子上，A、B道分别调光，将空心阴柱灯的光斑调至“十”字中心（来回转动），Hg灯要特别注意（有二个光，红光、绿光，红光无用，绿光有用，转动绿光列“十”中间），打开原子化器室前门，由去水装置的开口用注射器或滴管打入少量水保持水封。
用F9件点燃点火炉丝，预热30分钟。
1.3 打开电脑，连接AFS-230E使用软件，进入仪器自检状态待一切正常后，进入仪器条件设置状态，进行负高压、灯电流、载气、屏蔽气设置，设置的条件根据所测元素、浓度不同而不同。
1.4测量条件的设置：单击“测量条件”进入设置画面。
1.4.1读数时间：把整个峰形全部采入为最佳。
1.4.2分析液单位：由三种单位可供选择，A、B到的单位可向同亦可不同，应分别输入。
1.5自动进样器参数的设置：可对空白液、标准系列、样品空白、管理样品、未知溶液的位置设置，未知样品之间必须按序号有小到大排列，之间不能有空位。
1.6 A、B到标准样品参数的设置：按曲线的浓度有小到大顺序输入，不得有间隔，两道标准系列个数必须一致，并分别输入。
1.7测量：在“运行菜单”中选择相应的选项，进行不同的测量。
1.8打印：把所需结果打印出来。
1.9测量完毕，先关气、熄火，在关机。
2.注意事项：2.1在开启仪器前，一定开启载气。
2.2检查原子化器下部去水装置水封是否合适。
2.3注意泵管无泄漏，定期向泵管和压块间滴加硅油。
2.4从自动进样器上取下样品盘，清洗样品管及样品盘，防止腐蚀。
3.仪器维护：3.1仪器表面应经常擦洗，禁止用有机溶剂擦拭。
3.2仪器的观察窗玻璃，尤其是玻璃的内侧面，应经常保持清洁明亮，否则会使杂散光影响增加。
3.3仪器的透镜应保持清洁，若有污染随时清洁。
AFS-2100/230E/3100 全自动双道原子荧光光度计操作规程（以AFS-2100仪器为例AFS-230E、AFS-3100 同理）北京科创海光仪器有限公司云南维修站AFS —2100/230E/3100原子荧光光度计操作规程1、开机及进入操作系统1.1开启计算机、打印机。
1.2打开Ar 瓶使次级压力0.2～0.3MPa ，一般在0.25 MPa 。
1.3安装所需元素灯，注意灯的插口，更换元素灯时一定确保仪器不通电的情况下进行。
1.4打开主机、自动进样器，开启自动进样器之前确认自动进样臂位于下端。
1.5调节原子化器高度Hg 灯调节至10mm ，其他元素灯调节至8mm 。
用调光器调节灯位置，使光斑位于调光器的中心位置(Hg 灯调节至10mm ，其他元素灯调节至8mm)。
（检查水封中是否有水，针对有水封仪器）。
1.6进入操作系统，用鼠标的左键单击“AFS-2100/230E/3100 原子荧光光度计”，进入AFS-2100/230E/3100 软件操作系统。
此时，屏幕显示软件的主题画面，该画面中有软件名称、版本号、公司名称、版权保护提示等内容。
如下图1-1图1-1进入图1-1 画面的同时，微机与主机进行联机通讯，联机正常时，软件自动进入元素灯识别画面，如下图1-2：图1-2在此界面选择所需测量元素或在开启主机电源时把不进行测量的元素灯拔出。
单击确定按钮，进入正常联机工作状态，如下图1-3图1-32、仪器自检2.1在“文件（F）”菜单中依次进行“气路自检”如图2-1、“断续流动和自动进样器自检” 如图2-2、“空芯阴极灯和检测电路自检” 如图2-3。
图2-1图2-2图2-3、建立数据库及条件设置3.1建立数据库在“文件（F ）”中选择“ 生成新数据库” 在“文件名”栏中输入新数据库的名字如图3-1，单击“保存”按钮，即可生成一新数据库，或“连接数据库”打开所需文件名称在“文件（F）”菜单中选择“ 连接数据库” 选项后，同样会弹出一个提示对话框，用于连接一个已有的数据库如图3-2。
AFS-230E双道原子荧光光度计
操作维护规程
编制：日期：
审核：日期：
批准：日期：
1.技术参数：
1.1精密度RSD<1.0%
1.2检出限D.L(?g/L) :As Se Pb Bi Sb Te Sn <0.01、Hg、Cd <0.001、Zn<1.0、Ge<0.05、Au<3.0
1.3线性范围：大于三个数量级
1.4工作电源：220V±10% 50Hz
1.5主机功耗：≤200W
1.6工作温度：5~35℃
1.7工作湿度：≤90%重量：约60kg
1.8外型尺寸：1000*330*358mm
1.9双泵断续流动氢化物发生反应系统
1.10单点配置工作曲线和自动稀释高含量样品功能
2. 方法来源与使用范围：
2.1方法来源：仪器使用说明书。
2.2使用范围：食品厂、药品厂、化妆品厂、饲料厂、高校、研究所等单位对十二种重金属含量的分析。
3.操作步骤
3.1打开Ar瓶使次级压力0.2～0.3MPa，一般在0.25 MPa。
3.2开启计算机、打印机。
3.3安装所需元素灯，注意灯的插口，更换元素灯时一定确保仪器不通电的情况下进行。
3.4打开主机、自动进样器，开启自动进样器之前确认自动进样臂位于下端。
调节原子化器高度Hg灯调节至10mm，其他元素灯调节至8mm。
用调光器调节灯位置，使光斑位于调光器的中心位置。
检查水封中是否有水，针对有水封仪器。
双击AFS—2100/230E/3100操作软件，进入操作系统。
3.5在“文件（F）”菜单中依次进行“气路自检”、“断续流动和自动进样器自检”、“空芯阴极灯和电路自检”。
3.6在“文件（F）”中选择“生成新数据库”在“文件名”栏中输入新数据库的名字，单击“保存”按钮，即可生成一新数据库，或“连接数据库”打开所需文件名称。
3.7用鼠标左键单击“条件设置”钮，进入条件设置对话框，在其中可以对“仪器条件”、“测量条件”、“断续流动程序”、“自动进样器参数”和“A道标准样品参数”、“B道标准样品参数”等内容进行相关参数的设定。
详见仪器操作软件说明书。
3.8用鼠标左键单击“运行”“点火”。
3.9用鼠标左键单击“运行”“样品测试”，用载流进行测试，通过调节“负高压”、“灯电流”使空白荧光强度值在400以下。
3.10在工具栏中点击“参数”按钮在“样品形态”和“样品单位”中选择适当的参数，在“质量/体积比或体积/体积比”中输入定容前和定容后的样品溶液参数。
然后输入样品标识，输入样品号，按行号输入起始行和终
止行号。
详见仪器操作软件说明书。
3.11用鼠标点击工具栏中的“空白测量”按钮，或是单击“运行”菜单中“标准空白测量”选项，仪器对标准空白溶液开始进行测量，测得的数据结果显示并存放在“测量数据结果”面板中（在工具栏中点击“测量数据”按钮，即可进入该面板）。
当前后两个标准空白数据的差值小于或等于空白判别值时，测量稳定并停下来。
详见仪器操作软件说明书。
3.12用鼠标左键单击“标准测量”按钮，或在“运行”菜单中选择“标准样品测量”选项，在其下拉菜单中单击“标准曲线测量”，在弹出对话框中输入文件名，该文件保存在“生成新数据库”或“连接数据库”中。
即可进行标准系列溶液的测定。
查看标准曲线及相关信息用鼠标左键单击条件设置”按钮中的“条件设置”按钮中的“A、B道标准样品参数”。
如需重测其中某一标准点单击“标准测量”点击“重测曲线测量”输入相应序号点击确定。
3.13用鼠标左键单击“运行”“样品测试”，用载流进行测试，如荧光强度波动不大单击“停止”。
3.14用鼠标点击工具栏中的“空白测量”按钮选择“样品空白”选项，测量样品空白。
3.15点击“样品测量”按钮或选择“运行”菜单中“样品测量”选项，在弹出对话框中输入文件名，该文件保存在“生成新数据库”或“连接数据库”中。
仪器会连续对未知样品进行测量。
测量完毕如需增加样品数量按第“13”步进行更改。
如需对所测样品进行“重做”、“删除”、“稀释”
点击“样品操作”进行相应操作。
3.16软件对样品测量的数据是进行自动存盘的，即每做完一个样品对数据存一次盘，文件名的输入在测量前进行。
3.17点击“文件（F）”菜单中的“打印样品报告”“打印标准曲线”或“打印条件”“打印A、B道原始数据。
3.18把样品管和还原剂管插入去离子水中用鼠标左键单“运行”“样品测试”，对仪器管道进行清洗，结束后用鼠标左键单击“运行”、“熄火”。
退出AFS—2100/230E/3100操作系统，关闭主机、双泵、Ar，松开泵夹。
关闭计算机。
4.注意事项
4.1仪器开始前一定要先开通载气。
4.2更换元素灯时一定要关机操作，要确保灯头插针和插座上的插孔完全吻合。
4.3定期向泵管和压块间、采样臂滑轨、臂升降机构处滴加硅油、以防止漏气和摩擦过大。
4.4长期不使用时，至少要每周开机1小时。
4.5从自动进样器上去下样品盘，清洗样品盘和样品管，以防止样品盘被腐蚀。
4.6实验时制宜气液分离器中不要有积液，以防积液进入原子化器。
5 .仪器维护
5.1定期清洗管道。
6.相关记录
6.1仪器设备使用记录DCJ/CX-21-04-01 6.2仪器设备维护保养记录表DCJ/CX-21-09-01。
