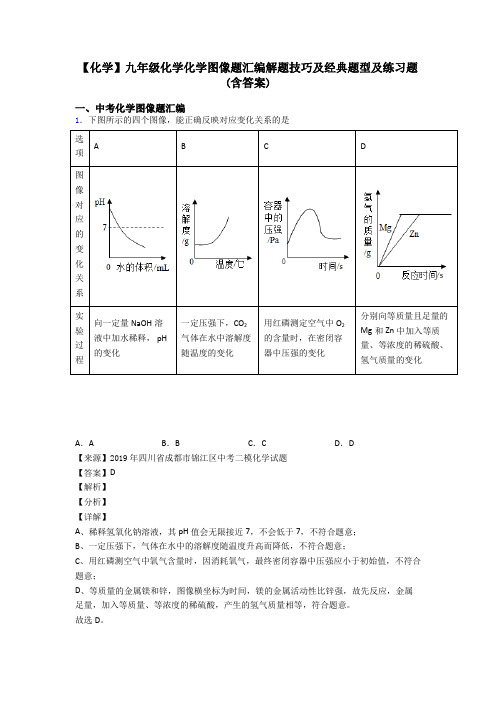

【化学】九年级化学化学图像题汇编解题技巧及经典题型及练习题(含答案)一、中考化学图像题汇编1．下图所示的四个图像，能正确反映对应变化关系的是选项A B C D图像对应的变化关系实验过程向一定量NaOH溶液中加水稀释， pH的变化一定压强下，CO2气体在水中溶解度随温度的变化用红磷测定空气中O2的含量时，在密闭容器中压强的变化分别向等质量且足量的Mg和Zn中加入等质量、等浓度的稀硫酸、氢气质量的变化A．A B．B C．C D．D【来源】2019年四川省成都市锦江区中考二模化学试题【答案】D【解析】【分析】【详解】A、稀释氢氧化钠溶液，其pH值会无限接近7，不会低于7，不符合题意；B、一定压强下，气体在水中的溶解度随温度升高而降低，不符合题意；C、用红磷测空气中氧气含量时，因消耗氧气，最终密闭容器中压强应小于初始值，不符合题意；D、等质量的金属镁和锌，图像横坐标为时间，镁的金属活动性比锌强，故先反应，金属足量，加入等质量、等浓度的稀硫酸，产生的氢气质量相等，符合题意。
故选D。
2．下列四个图象能正确反映对应变化关系的是（ ）A ．在密闭容器中用红磷测定空气中氧气的含量B ．常温下向一定量的稀硫酸滴加氢氧化钠溶液C ．在一定量的硝酸银和硝酸铜的混合溶液中加入锌粉至过量D ．向等质量的氧化镁、氢氧化镁固体中，分别加入质量分数相同的稀盐酸至过量 【答案】D 【解析】 【详解】A 、红磷燃烧放热，导致气压增大，完全反应后冷却至室温，由于氧气消耗，容器中气压小于反应前的气压，打开止水夹后，水倒流后气压平衡，图像与事实不相符，故A 错误；B 、氢氧化钠与稀硫酸反应生成硫酸钠和水，常温下向一定量的稀硫酸滴加氢氧化钠溶液，随着氢氧化钠溶液的滴加，水的质量不断增大，图像与事实不相符，故B 错误；C 、在一定量的硝酸银和硝酸铜的混合溶液中加入锌粉至过量，开始是锌与硝酸银溶液反应，根据化学方程式2AgNO 3+Zn=Zn(NO 3)2+2Ag 可知，每65份质量的锌能置换出216份质量的银，置换出来的银的质量大于参加反应的锌的质量，溶液的质量减小，硝酸铜的质量不变，所以开始硝酸铜的质量分数增大，当硝酸铜与锌反应完毕，硝酸铜的质量分数为0，图像与事实不相符，故C 错误；D 、稀盐酸和氧化镁反应生成氯化镁和水，和氢氧化镁反应生成氯化镁和水，反应的化学方程式及其质量关系为：22+2HCl =M MgO gCl +H O40739518，222+2HCl =MgCl +2H O5873Mg(OH)9536由以上质量关系可知，向等质量的氧化镁、氢氧化镁固体中，分别加入质量分数相同的稀盐酸至过量，稀盐酸反应的质量相等时，反应生成氯化镁质量相等，最终氧化镁和稀盐酸反应生成的氯化镁多，图像与事实相符，故D 正确。

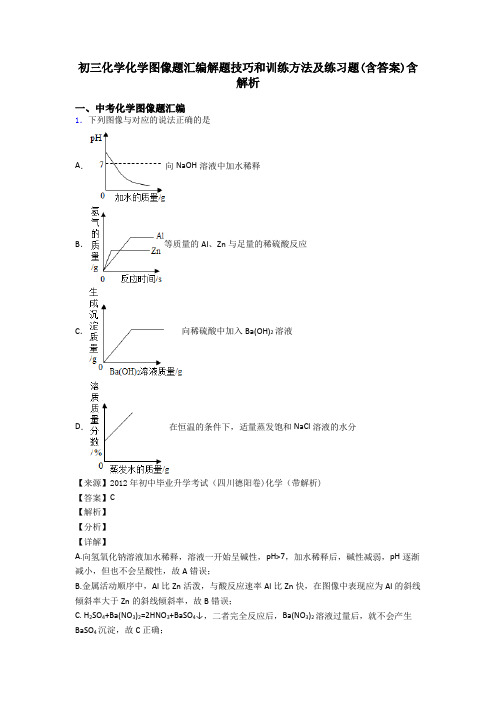

初三化学化学图像题汇编解题技巧和训练方法及练习题(含答案)含解析一、中考化学图像题汇编1．下列图像与对应的说法正确的是A．向NaOH溶液中加水稀释B．等质量的Al、Zn与足量的稀硫酸反应C．向稀硫酸中加入Ba(OH)2溶液D．在恒温的条件下，适量蒸发饱和NaCl溶液的水分【来源】2012年初中毕业升学考试（四川德阳卷)化学（带解析)【答案】C【解析】【分析】【详解】A.向氢氧化钠溶液加水稀释，溶液一开始呈碱性，pH>7，加水稀释后，碱性减弱，pH逐渐减小，但也不会呈酸性，故A错误；B.金属活动顺序中，Al比Zn活泼，与酸反应速率Al比Zn快，在图像中表现应为Al的斜线倾斜率大于Zn的斜线倾斜率，故B错误；C. H2SO4+Ba(NO3)2=2HNO3+BaSO4↓，二者完全反应后，Ba(NO3)2溶液过量后，就不会产生BaSO4沉淀，故C正确；D.在恒温下，饱和溶液溶质质量分数不变，故D错误。
故选：C。
2．下列四个图象能正确反映对应变化关系的是（）A．在密闭容器中用红磷测定空气中氧气的含量B．常温下向一定量的稀硫酸滴加氢氧化钠溶液C．在一定量的硝酸银和硝酸铜的混合溶液中加入锌粉至过量D．向等质量的氧化镁、氢氧化镁固体中，分别加入质量分数相同的稀盐酸至过量【答案】D【解析】【详解】A、红磷燃烧放热，导致气压增大，完全反应后冷却至室温，由于氧气消耗，容器中气压小于反应前的气压，打开止水夹后，水倒流后气压平衡，图像与事实不相符，故A错误；B、氢氧化钠与稀硫酸反应生成硫酸钠和水，常温下向一定量的稀硫酸滴加氢氧化钠溶液，随着氢氧化钠溶液的滴加，水的质量不断增大，图像与事实不相符，故B错误；C、在一定量的硝酸银和硝酸铜的混合溶液中加入锌粉至过量，开始是锌与硝酸银溶液反应，根据化学方程式2AgNO3+Zn=Zn(NO3)2+2Ag可知，每65份质量的锌能置换出216份质量的银，置换出来的银的质量大于参加反应的锌的质量，溶液的质量减小，硝酸铜的质量不变，所以开始硝酸铜的质量分数增大，当硝酸铜与锌反应完毕，硝酸铜的质量分数为0，图像与事实不相符，故C错误；D、稀盐酸和氧化镁反应生成氯化镁和水，和氢氧化镁反应生成氯化镁和水，反应的化学方程式及其质量关系为：22+2HCl =M MgO gCl +H O 40739518，222+2HCl =MgCl +2H O 5873Mg(OH)9536由以上质量关系可知，向等质量的氧化镁、氢氧化镁固体中，分别加入质量分数相同的稀盐酸至过量，稀盐酸反应的质量相等时，反应生成氯化镁质量相等，最终氧化镁和稀盐酸反应生成的氯化镁多，图像与事实相符，故D 正确。

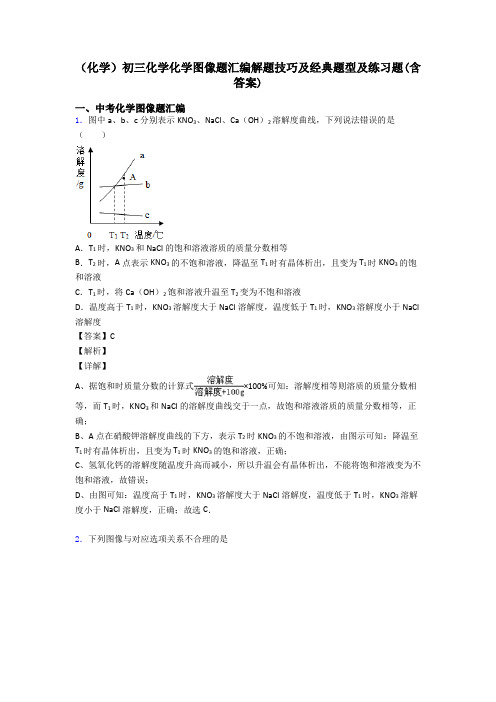

（化学）初三化学化学图像题汇编解题技巧及经典题型及练习题(含答案)一、中考化学图像题汇编1．图中a、b、c分别表示KNO3、NaCl、Ca（OH）2溶解度曲线，下列说法错误的是（）A．T1时，KNO3和NaCl的饱和溶液溶质的质量分数相等B．T2时，A点表示KNO3的不饱和溶液，降温至T1时有晶体析出，且变为T1时KNO3的饱和溶液C．T1时，将Ca（OH）2饱和溶液升温至T2变为不饱和溶液D．温度高于T1时，KNO3溶解度大于NaCl溶解度，温度低于T1时，KNO3溶解度小于NaCl 溶解度【答案】C【解析】【详解】A、据饱和时质量分数的计算式×100%可知：溶解度相等则溶质的质量分数相等，而T1时，KNO3和NaCl的溶解度曲线交于一点，故饱和溶液溶质的质量分数相等，正确；B、A点在硝酸钾溶解度曲线的下方，表示T2时KNO3的不饱和溶液，由图示可知：降温至T1时有晶体析出，且变为T1时KNO3的饱和溶液，正确；C、氢氧化钙的溶解度随温度升高而减小，所以升温会有晶体析出，不能将饱和溶液变为不饱和溶液，故错误；D、由图可知：温度高于T1时，KNO3溶解度大于NaCl溶解度，温度低于T1时，KNO3溶解度小于NaCl溶解度，正确；故选C．2．下列图像与对应选项关系不合理的是A．电解水时生成氢气和氧气的体积关系B．向盐酸和氯化铜的混合物溶液中滴加过量的氢氧化钠溶液C．将等质量的镁粉和铁粉分别加入到足量且溶质质量分数相同的稀硫酸中D．向盛有一定质量稀盐酸的烧杯中不断加水稀释【答案】C【解析】【详解】A、电解水时生成氢气和氧气，2H2O 通电2H2↑＋O2↑，氢气和氧气的体积比为2:1；故选项正确，但不符合题意；B、向盐酸和氯化铜的混合物溶液中滴加过量的氢氧化钠溶液，氢氧化钠先与盐酸反应产生氯化钠和水，再与氯化铜反应产生氢氧化铜沉淀和氯化钠，氯化铜反应完后，沉淀质量不再增加；故选项正确，但不符合题意；C、将等质量的镁粉和铁粉分别加入到足量且溶质质量分数相同的稀硫，每24份质量的镁产生2份质量的氢气，每56份质量的铁产生2份质量的氢气，镁产生的氢气多；故选项错误，但符合题意；D、向盛有一定质量稀盐酸的烧杯中不断加水稀释，pH值逐渐变大，最后无限接近于7；故选项正确，但不符合题意；故选：C。
（化学）九年级化学化学图像题汇编常见题型及答题技巧及练习题(含答案)及解析一、中考化学图像题汇编1．如图所示图象能正确反映其对应关系的是A ．向氢氧化钠溶液中加水稀释B ．浓硫酸在空气中敞口放置一段时间C ．向含有硫酸和硫酸铜的溶液中逐滴滴加NaOH 溶液D ．电解水【来源】重庆市万州区万州二中2019-2020学年九年级下学期第二次月考化学试题【答案】C【解析】【分析】【详解】A 、向氢氧化钠溶液中加水碱性变弱，但是不会变成酸性，pH 不会小于7，图像与变化不符，错误；B 、浓硫酸在空气中敞口放置一段时间，因为浓硫酸具有吸水性，浓硫酸会被稀释，溶质质量分数会变小不会增大，图像与变化不符，错误；C 、向含有硫酸和硫酸铜的溶液中逐滴滴加NaOH 溶液会发生反应；24242H SO 2NaOH=Na SO 2H O ++ 和4224CuSO 2NaOH=Cu(OH)Na SO +↓+ 刚开始硫酸和氢氧化钠反应没有沉淀生成，当硫酸和氢氧化钠反应完之后，氢氧化钠开始和硫酸铜反应开始生成沉淀，反应结束之后，沉淀质量不变出现一条水平线，选项符合题意，正确；D、电解水生成的氢气和氧气体积比为2：1，质量比不是2：1，图像错误；故选：C2．某实验小组向H2SO4和CuSO4(CuSO4溶液显酸性)的混合溶液中滴加NaOH溶液至过量后绘制了四幅对应关系图，下列图像错误的是A．B．C．D．【答案】B【解析】【详解】A.向硫酸和硫酸铜的混合溶液中加入氢氧化钠溶液，氢氧化钠会优先和硫酸进行反应，当硫酸反应完全时，氢氧化钠再与硫酸铜进行反应生成氢氧化铜沉淀和硫酸钠，所以需要加入氢氧化钠溶液至一定量时才会开始出现沉淀,A正确;B.向硫酸和硫酸铜的混合溶液中滴加氢氧化钠溶液，氢氧化钠先和硫酸反应生成硫酸钠和水，溶质的质量增加，待硫酸反应完之后氢氧化钠和硫酸铜进行反应生成硫酸钠和氢氧化铜沉淀，溶质的质量减小,B错误;C.硫酸和硫酸铜的混合溶液显酸性,随着氢氧化钠溶液的加入，溶液酸性逐渐减弱，当硫酸和氢氧化钠反应完全时，溶液中的溶质为硫酸钠和硫酸铜，因硫酸铜显酸性，随着氢氧化钠的加入,溶液pH继续变大，直至硫酸铜和氢氧化钠完全反应时，溶液中溶质为硫酸钠，溶液显中性，当氢氧化钠溶液加入过量时，溶液显碱性,溶液的碱性会随氢氧化钠溶液的加入一直增加,最终接近所加入的氢氧化钠溶液的pH,C正确;D.钠元素全部来自氢氧化钠溶液，所以溶液中钠元素的质量随氢氧化钠溶液质量的增加而增加,D正确。

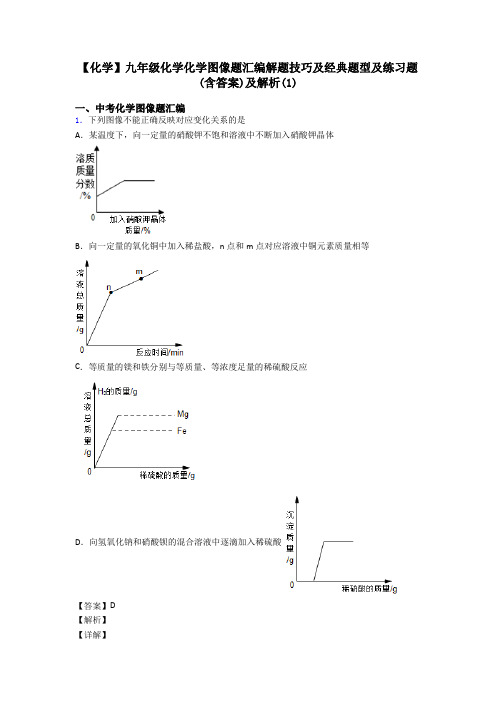

【化学】九年级化学化学图像题汇编解题技巧及经典题型及练习题(含答案)及解析(1)一、中考化学图像题汇编1．下列图像不能正确反映对应变化关系的是A．某温度下，向一定量的硝酸钾不饱和溶液中不断加入硝酸钾晶体B．向一定量的氧化铜中加入稀盐酸，n点和m点对应溶液中铜元素质量相等C．等质量的镁和铁分别与等质量、等浓度足量的稀硫酸反应D．向氢氧化钠和硝酸钡的混合溶液中逐滴加入稀硫酸【答案】D【解析】【详解】A、某温度下，向一定量的硝酸钾不饱和溶液中不断加入硝酸钾晶体，溶质质量分数不断增大，带溶液变为饱和溶液时，质量分数不在变化；故选项正确，但不符合题意；B、向一定量的氧化铜中加入稀盐酸，n点表示氧化铜与稀盐酸恰好反应产生氯化铜溶液，和n点到m点继续加入稀盐酸，但铜离子的质量不变，则n点和m点对应溶液中铜元素质量相等；故选项正确，但不符合题意；C、等质量的镁和铁分别与等质量、等浓度足量的稀硫酸反应，但稀硫酸少量时，两者产生的氢气质量相等，当硫酸过量时，铁产生的氢气小于镁产生的氢气；故选项正确，但不符合题意；D、向氢氧化钠和硝酸钡的混合溶液中逐滴加入稀硫酸，钡离子和硫酸根反应会立刻产生硫酸钡白色沉淀，则图像起点位置错误；故选项错误，但符合题意；故选：D。
2．下列四个图象能正确反映对应变化关系的是（）A．在密闭容器中用红磷测定空气中氧气的含量B．常温下向一定量的稀硫酸滴加氢氧化钠溶液C．在一定量的硝酸银和硝酸铜的混合溶液中加入锌粉至过量D．向等质量的氧化镁、氢氧化镁固体中，分别加入质量分数相同的稀盐酸至过量【答案】D【解析】【详解】A、红磷燃烧放热，导致气压增大，完全反应后冷却至室温，由于氧气消耗，容器中气压小于反应前的气压，打开止水夹后，水倒流后气压平衡，图像与事实不相符，故A 错误； B 、氢氧化钠与稀硫酸反应生成硫酸钠和水，常温下向一定量的稀硫酸滴加氢氧化钠溶液，随着氢氧化钠溶液的滴加，水的质量不断增大，图像与事实不相符，故B 错误； C 、在一定量的硝酸银和硝酸铜的混合溶液中加入锌粉至过量，开始是锌与硝酸银溶液反应，根据化学方程式2AgNO 3+Zn=Zn(NO 3)2+2Ag 可知，每65份质量的锌能置换出216份质量的银，置换出来的银的质量大于参加反应的锌的质量，溶液的质量减小，硝酸铜的质量不变，所以开始硝酸铜的质量分数增大，当硝酸铜与锌反应完毕，硝酸铜的质量分数为0，图像与事实不相符，故C 错误；D 、稀盐酸和氧化镁反应生成氯化镁和水，和氢氧化镁反应生成氯化镁和水，反应的化学方程式及其质量关系为：22+2HCl =M MgO gCl +H O 40739518，222+2HCl =MgCl +2H O 5873Mg(OH)9536由以上质量关系可知，向等质量的氧化镁、氢氧化镁固体中，分别加入质量分数相同的稀盐酸至过量，稀盐酸反应的质量相等时，反应生成氯化镁质量相等，最终氧化镁和稀盐酸反应生成的氯化镁多，图像与事实相符，故D 正确。
（化学）初三化学化学图像题汇编常见题型及答题技巧及练习题(含答案)及解析一、中考化学图像题汇编1．某同学利用图1装置研究稀盐酸与氢氧化钠溶液反应的过程,并用pH传感器和温度传感器测量反应过程中相关物理量的变化情况,得到图2和图3。
下列说法错误的是A．图2中b点所示溶液中的溶质是NaCl和NaOHB．将图2中d点所示溶液加热蒸干所得固体为纯净物C．图2中c→d所示溶液中NaCl的质量不断增加D．图3中e→f变化趋势可说明该反应是放热反应【来源】备战2020中考化学章节强化训练——酸和碱【答案】C【解析】【详解】A、由图2知该反应是将盐酸滴入氢氧化钠溶液中；盐酸与氢氧化钠反应生成氯化钠和水，b点pH大于7，说明氢氧化钠有剩余，故b点所示溶液中的溶质是NaCl和NaOH，故A正确；B、图2中d点pH小于7，盐酸过量，溶液中溶质为氯化钠和HCl，加热蒸干过程中HCl挥发掉，所得固体只有氯化钠，为纯净物，故B正确；C、图2中c点pH=7，盐酸与氢氧化钠恰好完全反应，c→d过程是盐酸过量，溶液中NaCl 的质量不变，故C错误；D、图3中e→f变化趋势可说明该反应是放热反应，故D正确。
故选C。
【点睛】根据图2判断出反应滴加顺序，盐酸与氢氧化钠反应生成氯化钠和水，再根据pH的变化判断反应过程，中和反应放热。
2．下列图像与所述实验相符的是A．向一定量的稀盐酸和CaCl2的混合溶液中加入Na2CO3溶液B．向一定量的BaCl2和NaOH的混合溶液中加入稀硫酸C．向一定量的稀盐酸中加入水D．向一定量的AgNO3溶液中加入金属锌【答案】A【解析】【详解】A、根据优先反应原则,碳酸钠和稀盐酸先发生反应，在此过程中无沉淀产生,当稀盐酸反应完,碳酸钠再和氯化钙反应生成碳酸钙沉淀,故选项正确;B、氢氧化钠和稀硫酸的反应不影响硫酸根离子和钡离子的反应,因此反应刚开始时就有硫酸钡沉淀生成；故选项错误;C、向稀盐酸中加水,pH逐渐增大,但溶液始终显酸性,pH不会大于或等于7,故选项错误;D、锌和硝酸银反应生成硝酸锌和银,生成硝酸锌的质量小于反应消耗硝酸银的质量,故溶液的质量逐渐减小，反应结束后，溶液的质量保持不变；故选项错误；故选：A。
初中化学化学图像题汇编答题技巧及练习题(含答案)及解析一、中考化学图像题汇编1．下列图像能正确反映其对应操作中各量变化关系的是A．向 H2SO4和MgCl2的混合溶液中逐滴加入 Ba（OH）2溶液至过量B．等质量的铁和锌与足量的稀盐酸反应，产生氢气的质量与时间的关系C．向一定量的稀盐酸中逐滴加入氢氧化钠溶液D．等质量的镁和氧化镁固体分别与足量的稀硫酸反应【答案】D【解析】【分析】【详解】A、向H2SO4和MgCl2的混合溶液中逐滴加入Ba（OH）2溶液时，氢氧化钡能和硫酸反应生成硫酸钡沉淀和水，能和氯化镁反应生成氢氧化镁沉淀和氯化钡，向H2SO4和MgCl2的混合溶液中逐滴加入Ba（OH）2溶液至过量，一开始就反应生成沉淀，故错误；B、等质量的锌、铁和足量稀盐酸反应，金属的化合价相同，生成氢气的质量与金属的相对原子质量质量成反比，铁和锌的相对原子质量分别为56和65，所以铁与稀盐酸反应生成的氢气质量多，故错误；C、向一定量的稀盐酸中逐滴加入氢氧化钠溶液至过量时，稀盐酸和氢氧化钠反应生成氯化钠和水，随着反应进行，酸性减弱，pH升高，恰好完全反应时，pH等于7，氢氧化钠溶液过量时，pH大于7，故错误；D、镁和氧化镁都与稀硫酸反应都生成硫酸镁，等质量的镁含有的镁元素的质量大于氧化镁中镁元素的质量，化学反应过程中元素的质量不变，所以镁生成的硫酸镁的质量大于氧化镁生成硫酸镁的质量，故正确。
故选：D。
2．下列图像能正确反映对应变化关系的是A．向盐酸和氯化钙的混合溶液中逐滴加入碳酸钾溶液B．实验室用一氧化碳还原氧化铁C．加热氯酸钾和二氧化锰的混合物制取氧气D．往氢氧化钙溶液中逐滴加入物质x的溶液，则物质X可能是稀盐酸或者水【答案】C【解析】【详解】A、向盐酸和氯化钙的混合溶液中逐滴加入碳酸钾溶液，开始加入碳酸钾与盐酸反应，没有沉淀生成，当盐酸反应完后，继续滴加碳酸钾溶液，碳酸钾与氯化钙反应生成碳酸钙沉淀，故选项A不正确；B、实验室用一氧化碳还原氧化铁，横坐标是一氧化碳的质量，纵坐标是固体的质量，随着反应的进行，消耗的一氧化碳质量增加，固体氧化铁的质量不断减少，当氧化铁完全反应后，固体质量不再减少但不为0，故选项B不正确；C、加热氯酸钾和二氧化锰的混合物制取氧气，横坐标是时间，纵坐标是二氧化锰的质量，在这个反应里，二氧化锰是催化剂，催化剂在反应前后，质量不变，故选项C正确；D、往氢氧化钙溶液中逐滴加入物质x的溶液，横坐标是x溶液的质量，纵坐标是pH，随着x质量的增加，溶液的pH不断减小，一直减小到溶液的pH小于7，所以物质x是酸，不可能是水，故选项D不正确。
【化学】九年级化学化学图像题汇编解题技巧和训练方法及练习题(含答案)含解析一、中考化学图像题汇编1．30℃时，向两支试管中加入等质量的甲和乙，分别加入10g水，使其充分溶解，观察到如下图1所示的实验现象。
下列说法中，正确的是A．图2中的a表示甲的溶解度B．要使甲物质完全溶解可以采取升温的办法C．30℃时甲的饱和溶液中溶质的质量分数小于乙D．将乙溶液降温到10℃，乙溶液的质量分数一定减小【答案】C【解析】【分析】【详解】A、由图2所示，30℃时，溶解度曲线b位于溶解度曲线a下方，表明此时a的溶解度大于b；图1所示物质乙全部溶解而物质甲有固体物质剩余，说明此时乙物质的溶解度大于甲物质；因此，可得图2中b表示甲物质的溶解度曲线；故错误；B、甲物质的溶解度随温度升高而减小，因此可通过降低温度或增加水的量的方法把未溶解的甲物质溶解，故错误C、由图2所示，30℃时，乙物质的溶解度大于甲物质，所以甲的饱和溶液中溶质的质量分数小于乙，故正确D、将乙溶液降温到10℃，是不是有晶体析出，不能确定乙溶液的质量分数一定减小，故错误故选C2．下列叙述与对应的示意图表示正确的是( )A．水的电解B．向稀盐酸中滴加过量的氢氧化钠溶液C．加热一定质量的高锰酸钾制氧气D．等质量的锌、铁分别与足量等溶质质量分数的稀硫酸反应【答案】D【解析】根据已有的知识结合图示进行分析，电解水时生成的氢气和氧气的质量比是1：8；盐酸的pH小于7，氢氧化钠溶液的pH大于7；高锰酸钾能分解生成氧气，高锰酸钾的质量一定，则生成氧气的质量一定；等质量的锌和铁与足量的硫酸反应，锌反应的速率大，生成的氢气少。
电解水时生成的氢气和氧气的质量比是1：8，不是2：1，故A错误；盐酸的pH小于7，氢氧化钠溶液的pH大于7，向稀盐酸中滴加过量的氢氧化钠溶液，开始时溶液的pH应该是小于7，不是大于7，故B错误；加热一定质量的高锰酸钾制氧气，当高锰酸钾完全分解，生成氧气的质量不再改变，故C错误；等质量的锌和铁与足量的硫酸反应，锌反应的速率大，在坐标中斜线陡，铁的反应速率小，在坐标中的斜线缓，锌反应生成氢气的质量小于铁生成的氢气的质量，故D正确。
（化学）初三化学化学图像题汇编(一)解题方法和技巧及练习题一、中考化学图像题汇编1．如图是氢氧化钠溶液和稀盐酸反应的pH变化曲线，下列说法正确的是（）A．A→B证明酸和碱发生了中和反应B．该反应是稀盐酸滴入氢氧化钠溶液中C．A点溶液的溶质为NaOH和NaClD．向B点溶液中滴加几滴紫色石蕊溶液，溶液变红【来源】2020年河南省公益线上大联考中考模拟化学试题【答案】A【解析】【分析】【详解】A、由A→B的pH值的变化是从小于7逐渐的增大到等于7到大于7，反应过程中酸性消失，盐酸被消耗，可以说明酸和碱发生了中和反应，故A正确；B、从pH变化曲线图看，溶液的pH逐渐升高，开始溶液呈酸性，说明是氢氧化钠溶液滴入稀盐酸，故B错误；C、氢氧化钠与盐酸反应生成氯化钠和水。
A点溶液的pH小于7，溶质为HCl和NaCl，故C错误；D、B点溶液pH大于7，溶液呈碱性，向B点溶液中滴加几滴紫色石蕊溶液，溶液变蓝色，故D错误。
故选A。
2．如图所示的四个图象，能正确反映对应变化关系的是（）A．镁在氧气中燃烧B．等质量的镁、铝分別与质量分数相等且足量的稀硫酸反应C．向二氧化锰中加入过氧化氢溶液D．向一定量铁粉和铜粉的混合物中加入硫酸铜溶液【答案】C【解析】【分析】【详解】A、镁在氧气中燃烧生成氧化镁，镁和氧气不可能同时过量，选项错误；B、镁比铝活泼，所以等质量的镁、铝与足量酸反应，镁反应需要时间短，但等质量的镁、铝和稀硫酸反应后铝生成的氢气多，选项错误；C、二氧化锰能加快过氧化氢生成氧气的速率，则向二氧化锰中加入过氧化氢溶液，随着过氧化氢的加入，不断产生氧气，氧气的质量逐渐增加，选项正确；D、向一定量铁粉和铜粉的混合物中加入硫酸铜溶液，硫酸铜和铁立即反应生成硫酸亚铁和铜，固体质量增大，直至铁粉完全反应后固体的质量不再增加，即图像应从零点开始，选项错误，故选C。
3．下列图像能正确反映对应变化关系的是A．向盐酸和氯化钙的混合溶液中逐滴加入碳酸钾溶液B．实验室用一氧化碳还原氧化铁C．加热氯酸钾和二氧化锰的混合物制取氧气D．往氢氧化钙溶液中逐滴加入物质x的溶液，则物质X可能是稀盐酸或者水【答案】C【解析】【详解】A、向盐酸和氯化钙的混合溶液中逐滴加入碳酸钾溶液，开始加入碳酸钾与盐酸反应，没有沉淀生成，当盐酸反应完后，继续滴加碳酸钾溶液，碳酸钾与氯化钙反应生成碳酸钙沉淀，故选项A不正确；B、实验室用一氧化碳还原氧化铁，横坐标是一氧化碳的质量，纵坐标是固体的质量，随着反应的进行，消耗的一氧化碳质量增加，固体氧化铁的质量不断减少，当氧化铁完全反应后，固体质量不再减少但不为0，故选项B不正确；C、加热氯酸钾和二氧化锰的混合物制取氧气，横坐标是时间，纵坐标是二氧化锰的质量，在这个反应里，二氧化锰是催化剂，催化剂在反应前后，质量不变，故选项C正确；D、往氢氧化钙溶液中逐滴加入物质x的溶液，横坐标是x溶液的质量，纵坐标是pH，随着x质量的增加，溶液的pH不断减小，一直减小到溶液的pH小于7，所以物质x是酸，不可能是水，故选项D不正确。
故选：C。
4．下列图像能正确反映对应变化关系的是A．20°C时向饱和氯化钠溶液中加入氯化钠晶体B．向一定量硫酸和硫酸铜混合溶液中加入氢氧化钠溶液C．用等质量、等浓度的双氧水分别制取氧气D．足量红磷在密闭容器中燃烧【答案】D【解析】【分析】氢氧化钠和稀硫酸反应生成硫酸钠和水，和硫酸铜反应生成氢氧化铜沉淀和硫酸钠；过氧化氢分解生成水和氧气。
【详解】A、20℃时向饱和氯化钠溶液中加入氯化钠晶体，氯化钠不能溶解，氯化钠质量分数不变，故A不正确；B、向一定量硫酸和硫酸铜混合溶液中加入氢氧化钠溶液，氢氧化钠先和稀硫酸反应生成硫酸钠和水，后和硫酸铜反应生成氢氧化铜沉淀和硫酸钠，反应开始不产生沉淀，硫酸完全消耗后才有沉淀生成，故B不正确；C、催化剂只能改变反应速率不能改变生成物的质量，用等质量、等浓度的双氧水分别制取氧气，最终生成氧气质量相等，故C不正确；D、红磷燃烧放热，导致气压增大的趋势大于氧气减少导致气压减小的趋势，因此气压增大，完全反应后冷却至室温，由于氧气消耗，气压减小，即小于反应前的气压，故D正确。
故选D。
【点睛】氯化钠饱和溶液温度不变时不能继续溶解氯化钠，红磷燃烧生成五氧化二磷，放热。
5．下列图象能正确反映对应实验操作的是（）A．向氯化钾和硫酸铜的混合溶液中滴加氢氧化钠溶液B．在一定量的稀盐酸中加入过量石灰石C．向盛有一定量稀硫酸的烧杯中不断加水稀释D．将等质量的镁粉和铝粉分别与足量等浓度的稀硫酸反应【答案】B【解析】【分析】【详解】A、向氯化钾和硫酸铜的混合溶液中滴加氢氧化钠溶液，氢氧化钠和硫酸铜反应生成氢氧化铜沉淀，沉淀质量从零开始逐渐增大，然后不变，所以沉淀质量从零开始逐渐增大，然后不变，故A错误；B、每100份质量的碳酸钙和盐酸反应生成氯化钙、水和44份质量的二氧化碳，所以在一定量的稀盐酸中加入过量石灰石，溶液会逐渐增大，然后不变，故B正确；C、稀硫酸是酸性溶液，酸性溶液无论如何加水稀释都不会变成中性或碱性溶液，pH不会大于和大于7，故C错误；D、铝的金属活动性比镁的金属活动性弱，每54份质量的铝和足量的酸反应会生成6份质量的氢气，每24份质量的镁会与足量的酸反应生成2份质量的氢气，所以将等质量的镁粉和铝粉分别与足量等浓度的稀硫酸反应，镁的反应速率快，铝生成的氢气多，故D错误。
故选B。
6．下列图像分别表示4个实验过程中某些物质质量的变化，其中正确的是（）A加热一定质量的碳和氧化铜的混合物B将等质量的镁片和铁片投入到足量稀硫酸中C用酒精灯加热一定的高锰酸钾D向盛有一定量MnO2的烧杯中不断地加入H2O2溶液A．A B．B C．C D．D【答案】B【解析】【详解】A、加热一定质量的碳和氧化铜的混合物，刚开始时，碳和氧化铜是固体，有一定的质量，加热后，碳和氧化铜反应生成铜和二氧化碳，固体质量减小，故选项A不正确；B、将等质量的镁片和铁片投入到足量稀硫酸中，镁比铁活泼，镁反应完需要的时间比铁少，等质量的镁片和铁片与足量稀硫酸反应，镁生成的氢气比铁多，故选项B正确；C、高锰酸钾分解时，生成的氧气中不含有锰元素，锰元素存在于生成的锰酸钾、二氧化锰和剩余的高锰酸钾中，剩余固体中锰元素的质量一直保持不变，故选项C不正确；D、向盛有一定量MnO2的烧杯中不断地加入H2O2溶液，二氧化锰是催化剂，反应前后质量和化学性质不变，不断加入过氧化氢，都会有氧气生成，故选项D不正确。
故选：B。
【点睛】本题考查的是化学反应过程中，物质之间的量的变化，首先必须看清楚图像的横坐标、纵坐标，然后根据各选项中量的变化解答。
7．下列图象不能正确反映其对应变化关系的是（）A．用等质量、等浓度的过氧化氢溶液在有无催化剂条件下制氧气B．一定质量的红磷在密闭容器中燃烧C．向等质量的锌粉和铁粉分别加入足量的稀盐酸D．向一定质量的氯化铜和稀盐酸的混合溶液中逐滴加入氢氧化钠溶液【答案】C【解析】【分析】【详解】A、用等质量、等浓度的双氧水分别制取氧气，有无催化剂只是改变化学反应的速率，不影响生成氧气的量，所以最终生成氧气的质量应该相等，故A正确；B、由质量守恒定律的定义可知，反应前后物质总质量不发生改变，此反应在密闭容器中进行，无其他物质的进入或散失，故物质总质量不会改变，与图象所示吻合，故B正确；C、当等质量、等浓度的稀硫酸中分别逐渐加入锌粉和铁粉时，金属有剩余，酸不足，故产生氢气相等；等质量的金属，铁生成的氢气比锌多，因此正确的图形应该是，故C错误；D、氢氧化钠先和溶液中的盐酸反应，一开始无沉淀产生，把盐酸消耗掉后，氢氧化钠和氯化铜反应生成沉淀，故D正确。
故选：C。
8．下列四个图像，能正确反映对应变化关系的是（）A．向氢氧化钠溶液中加水B．向等质量的镁粉和铁粉中加入足量稀硫酸C．水的电解D．高温煅烧一定质量的石灰石【答案】B【解析】【详解】A、氢氧化钠溶液中加水稀释，溶液的pH会变小，但不会小于7，图像与事实不相符，故A错误；B、镁粉和铁粉与稀硫酸反应的化学方程式分别为：Mg + H2SO4 = MgSO4 + H2↑，Fe +H2SO4 = FeSO4 + H2↑；根据化学方程式可知，每24份质量的镁能生成2份质量的氢气，每56份质量的铁能生成2份质量的氢气，取等质量的镁和铁，同时投入到同浓度且足量的稀硫酸中，镁生成的氢气质量大于铁生成的氢气质量。
镁的活动性强于铁，镁与稀硫酸反应的速度较快，图像与事实相符，故B正确；C、电解水的实验中生成氢气和氧气的质量比为1：8，而不是2：1，图像与事实不相符，故C错误；D、高温煅烧的一定量石灰石，后生成氧化钙质量，质量先减小，等到石灰石反应完后生成的氧化钙为一定值，而不是0，图像与事实不相符，故D错误。
故选B。
【点睛】本题是一道图像坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，确定正确的图像。
9．下列曲线图能正确表达相应化学反应或过程的是。
A．向一定质量的烧碱（NaOH）溶液中滴入稀盐酸B．将pH=1的溶液加水稀释C．向饱和澄清石灰水［Ca(OH)2 溶液］中加入一定量的生石灰（CaO）D．分别向质量相等的Fe和Zn中加入足量的稀H2SO4【答案】C【解析】【分析】【详解】A、烧碱溶液为氢氧化钠溶液，溶液显碱性，在未加入盐酸时，pH应大于7，随着盐酸的加热，pH开始减小，当最终消耗完毕氢氧化钠后，溶液pH小于7，选项A错误；B、pH=1的溶液为酸性溶液，无限稀释后，最终趋近于水的pH，无限接近于7，不能大于7，选项B错误；C、氧化钙加入氢氧化钙饱和溶液中，氧化钙与水反应生成氢氧化钙，并且放出热量，此时溶剂减少，氢氧化钙析出，溶质质量减小，温度升高，氢氧化钙溶解度降低，氢氧化钙也析出，溶解溶质质量减少，当温度恢复至反应前温度是，温度降低，氢氧化钙溶解度增大，又溶解部分氢氧化钙，但是有一部分水与氧化钙反应，所以此时溶剂减少，溶解的溶质比开始时变小，但是此时的溶液为饱和溶液，溶质质量此后保持不变，选项C正确；D、锌的金属活动性强于铁，所以与酸反应生成氢气的速率是锌大于铁，即刚开始时，在相同时间内，锌生成的氢气多，但是铁的相对原子质量小于锌，所以最终生成氢气的质量是铁大于锌，因此图中标准的锌和铁的曲线应该互换一下位置，选项D错误。
