一、初中物理焦耳定律的应用问题1．在相等的时间内，电热丝甲比电热丝乙放出的热量少，则（ ）A ．甲的电阻一定比乙的小B ．通过甲的电流一定比乙的小C ．甲两端的电压一定比乙的小D ．甲消耗的电功率一定比乙的小 【答案】D【解析】【分析】【详解】由焦耳定律可知电热丝产生的热量与电流大小、电阻大小和通电时间有关。
ABC ．仅知道通电时间相同、电热丝甲放出的热量少，不能直接判定电阻、电流与电压的大小，故ABC 不符合题意；D ．在相等的时间内，电热丝甲比电热丝乙放出的热量少，即电热丝甲消耗的电能较少，根据W P t=可知，甲的功率小，故D 符合题意。
故选D 。
2．小明将线圈电阻为4.84Ω的电动机接人220V 的家庭电路中，关闭其它用电器，只让电动机工作时，观察到他家标有2000imp/(kW.h)的电能表3min 内闪烁了100次，则电动机在这段时间内消耗的电能为________kW.h ，电动机线圈产生________J 的热量。
【答案】0.05 41.810⨯【解析】【分析】【详解】[1]电动机在这段时间内消耗的电能为0100kW h=kW h 0.05kW h 2000n W n =⋅⋅=⋅ [2]根据公式W UIt =可以求出电动机线圈的电流为60.05 3.610J 100A 220V 360s 22W I Ut ⨯⨯===⨯⨯ 电动机线圈产生热量为224100(A) 4.84Ω180s=18000J=1.810J 22Q I Rt ==⨯⨯⨯3．家用电吹风的简化电路如图所示，主要技术参数如表。
则该电吹风正常工作吹热风时，电热丝的阻值是___________Ω，正常工作吹热风5min 电热丝产生的热量是___________J 。
【答案】55 2.64×105【解析】【详解】(1)[1]由表格数据可知，电吹风吹冷风时的功率，即电动机的功率为120W ，由图知，电吹风正常工作且吹热风时，电动机和电热丝并联，因电路的总功率等于各用电器功率之和，所以电热丝的功率：1000W 120W 880W M P P P=-=-=电热丝热； 并联电路中各支路两端的电压相等，由2U P R=可得电热丝的电阻： ()22220V 55880W U R P ===Ω电热丝电热丝；[2]电吹风正常工作且吹热风时，5分钟内电流通过电热丝产生的热量：5880W 560 2.6410J R Q W P t s ===⨯⨯=⨯。
焦耳定律习题(含答案)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（焦耳定律习题(含答案)）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为焦耳定律习题(含答案)的全部内容。
焦耳定律习题（含答案）一、单选题(本大题共6小题，共12。
0分）1。
如图所示的家用电器中,利用电流热效应工作的是（）A.电风扇B。
电饭锅C。
电视机 D.洗衣机2。
探究“电流通过导体时产生热量多少与什么因素有关"时，采用了如图所示的实验装置．密闭容器中的电阻丝产生热量越多,容器内空气受热膨胀越明显，使U形管两边液面高度差越大．图乙中两根相同的电阻丝并联后再与图甲中的电阻丝串联接入电路，则图示对应的步骤探究是（)A. 通电导体产生的热量与导体电阻的关系B。
通电导体产生的热量与通过导体电流的关系C. 通电导体产生的热量与导体的长度的关系D。
通电导体产生的热量与通电时间的关系3。
电路通电后，电炉丝热得发红，而与它相连的导线却不怎么发热，其原因是(）A. 导线的电阻小B。
导线中的电流大C。
电炉丝的电阻小D。
电炉丝中的电流大4. 下列用电器工作时主要将电能转化为内能的是（)A。
收音机B。
电熨斗 C. 电风扇D。
洗衣机5. 下列家用电器中，利用电流热效应工作的是(）A.家庭电扇 B. 。
笔记本电脑 C.洗衣机 D.电饭锅6. 如图所示的家用电器中，利用电流热效应工作的是（)A.微波炉 B.电熨斗 C.电风扇 D.洗衣机二、填空题（本大题共3小题，共6。
0分）7。
一台线圈电阻为0。
3Ω的玩具电动机，接在12V的电源上时，通过电动机的电流为0。
5A，在2min内电流通过线圈产生的热量是 ______ J，电能转化成的机械能是 ______ J．8. 一根阻值为100Ω的电阻丝通电100s，通过的电流为1A，则电流产生的热量为______ J．9。

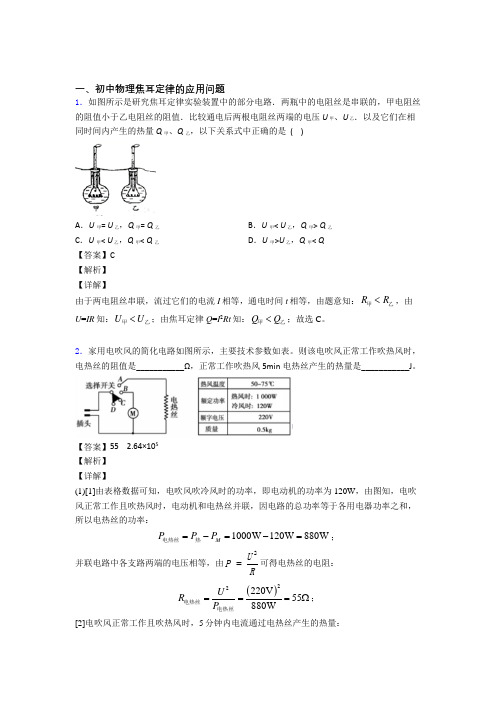

一、初中物理焦耳定律的应用问题1．如图所示是研究焦耳定律实验装置中的部分电路．两瓶中的电阻丝是串联的，甲电阻丝的阻值小于乙电阻丝的阻值．比较通电后两根电阻丝两端的电压U 甲、U 乙．以及它们在相同时间内产生的热量Q 甲、Q 乙，以下关系式中正确的是 ( )A ．U 甲= U 乙，Q 甲= Q 乙B ．U 甲< U 乙，Q 甲> Q 乙C ．U 甲< U 乙，Q 甲< Q 乙D ．U 甲>U 乙，Q 甲< Q【答案】C【解析】【详解】 由于两电阻丝串联，流过它们的电流I 相等，通电时间t 相等，由题意知：R R <甲乙，由U =IR 知：U U <甲乙；由焦耳定律Q =I 2Rt 知：Q Q <甲乙；故选C 。
2．家用电吹风的简化电路如图所示，主要技术参数如表。
则该电吹风正常工作吹热风时，电热丝的阻值是___________Ω，正常工作吹热风5min 电热丝产生的热量是___________J 。
【答案】55 2.64×105【解析】【详解】(1)[1]由表格数据可知，电吹风吹冷风时的功率，即电动机的功率为120W ，由图知，电吹风正常工作且吹热风时，电动机和电热丝并联，因电路的总功率等于各用电器功率之和，所以电热丝的功率：1000W 120W 880W M P P P=-=-=电热丝热； 并联电路中各支路两端的电压相等，由2U P R=可得电热丝的电阻： ()22220V 55880W U R P ===Ω电热丝电热丝； [2]电吹风正常工作且吹热风时，5分钟内电流通过电热丝产生的热量：5880W 560 2.6410J R Q W P t s ===⨯⨯=⨯。
3．从产品说明书得知，一台“6 V 3 W ”的迷你型小风扇，电动机线圈阻值0.1Ω，则小风扇正常工作2min 电动机线圈产生的热量为____J 。
【答案】3【解析】【分析】【详解】电路中线圈的电流为 3W 0.5A 6VP I U === 电路中通过线圈的电流为产生的热量为Q =I 2Rt =(0.5A) 2×0.1Ω×2×60s=3J4．如图所示当甲电路中的开关S 闭合时，两个电压表所选量程不同，测量时的指针位置均为如图乙所示，则电阻R 1两端的电压为______V ，R 1∶R 2=______，当电阻R 1、R 2并联在电路中时，在相同的时间内电流通过R 1、R 2所产生的热量之比Q 1∶Q 2=_______。
九年级物理《焦耳定律》练习题及答案九年级物理《焦耳定律》练习题及答案本课时的重点内容就是焦耳定律及其应用，中考中常见的相关考点有：焦耳定律的内容及应用、用控制变量法研究焦耳定律的实验、电热器的构造特点和原理等.其中有关焦耳定律的应用的试题较多，多表现为计算题，应用焦耳定律求与之相关的各物理量，对于焦耳定律的表达式Q=I2Rt适用任何用电器求电流热效应中产生的热量问题，而由之推导出的 Q=UIt=U2/Rt=Pt则只能适用于纯电阻电路求电流热效应的计算，使用时一定要分清情况，注意公式的应用范围，切忌乱套公式.有关用电器产生的电热的计算问题，往往要综合运用到串、并联电路的特性、欧姆定律和热量等知识，还要能够灵活运用求电流热效应的各种计算公式.对于纯电阻电路，产生的电热就等于消耗的电能，所以关键是要求出用电器的电功率(有关电功率的计算请参见第2课时电功率)，很多电热问题归根究底也就是想办法求电功率.复习本课时内容时特别要注意与电功、电功率知识的相互联系。
课前热身1.电流通过导体时产生的热量跟__________成正比，跟导体的____成正比，跟__________成正比，这个规律叫做焦耳定律，数字表达式是_______.2.电热器是利用电流的__效应制成的，它的主要部件是______.电流流过电热器所做的功全部用来产生____.3.有两根金属电阻丝，电阻分别为5Ω和15Ω，将它们串联后接在一个电源两端，它们的电压之比为_____，在相同的时间内产生的热量之比为______；如果将它们并联同一电源两极间，通过它们的电流之比为____，在相等的时间内产生的'热量之比为____.电流的平方电阻通电的时间Q=I2Rt热发热体热量1∶31∶33∶13∶1课前热身4.在两根横截面积相同、长度不同的镍铬合金线两端分别加上相同的电压，那么下列说法中正确的是( )A.长的镍铬合金线电阻较大，相同时间内产生的热量较多B.短的镍铬合金线电阻较大，相同时间内产生的热量较多C.长的镍铬合金线电阻较大，相同时间内产生的热量较少D.短的镍铬合金线电阻较小，相同时间内产生的热量较少5.一根电阻丝接在电压U=5V的电源上，在1s内产生的热量是2J，要让该电阻(其电阻大小恒定不变)产生8J的热量，可采用的办法是( )A.使电源电压变为10V，通电时间仍为1SB.使电源电压仍为5V，通电时间变为2SC.使电源电压变为20V，通电时间变为 SD.使电源电压变为10V，通电时间变为2SCA课前热身6.有一种家用电熨斗的规格为“220V，300W”，这种电熨斗内部的电热丝的电阻是多少?如在额定电压下工作，1min内产生的热量是多少?【答案】161.3Ω，1.8×104J典型例题解析【例1】用电炉烧水时，电炉丝热得发红，而跟电炉丝连接着铜导线却不怎么热，这是为?电炉的电阻丝和铜导线是串联在同一电路中的，所以通过的电流是相同的，时间也是相同的，根据焦耳定律Q=I2Rt可知，当两导体中电流和通电时间均相同时，电流产生的热量与导体的电阻成正比.由于电炉的电阻丝的电阻比铜导线的电阻大得多，所以电炉丝产生的热量比铜导线要大得多.【例2】一台电动机正常工作时线圈两端的电压为380V，线圈的电阻为2Ω ，通过线圈的电流为10A.这台电动机正常工作时，一秒钟消耗的电能为____J，产生的热量为___J.3800200典型例题解析【例3】在如图9-3-1所示的电路的方框内有一种发热装置，它是由三段阻值相同的电热丝组成，这个发热装置的电路与方框外的电路相连接.当开关S掷到A点时为高温，掷到B点时为低温(电源电压不变)，且在相同时间内，高温时产生的热量是低温时产生的热量的2倍，试在方框内画出它的电路图.图9-3-1答案典型例题解析典型例题解析【例4】现有甲、乙两只废旧电炉，分别标有“220V，1000W”和“220V，500W”字样，其中电热丝均完好无损.某想利用这些电热丝来自制一个电热器接入照明电路中使用，下列设想可行的是( )A.要使电热器的电功率为250W，只要将乙电热丝的一半接入电路B.要使电热器的电功率为2000W，只要将乙电热丝分成等长的两段并联后接入电路C.要使电热器的电功率为400W，只要将乙电热丝与一半长的甲电热丝串联后接入电路D.要使电热器的电功率为750W，只要将两只电热丝各取一半串联后接入电路C方法小结对于用电器吸热量的计算，首先要分析该电器是非纯电阻性器件还是纯电阻性器件，初中阶段研究的用电器大多为纯电阻性器件.对于非纯电阻性器件，电流产生的热量只能用Q=I 2Rt来计算，而纯电阻性器件则可用下列等式中任一个计算热量：Q=I2Rt= W=UIt=U2/Rt=Pt.在很多情况下，计算纯电阻性器件产生的电热问题，可归结为用电器的电功率的计算问题(因为通电时间往往为已知)，所以必须理解电功率的各个计算公式，以及串并联电路特性和欧姆定律.至于将用电器的电热问题与热学中的热量问题相结合的题目，关键抓住两者之间的联系，即有百分之多少电热被水或物质吸收了，然后分头求解即可.课时训练1.某同学自制了一个“电热驱蚊器”，它的发热元件是一个阻值为1.0×104Ω的电阻. 将这个电热驱蚊器接在电源的两端，当电源两端电压为220V时，1min内产生的热量的______J.2.一个标有“220V，500W”字样的电加热器(俗称“热得快”)，正常工作20分钟产生的热量为______焦.假若电加热器放出的这些热量全部被水吸收，在标准大气压下 ____(填“能”或“不能”)将质量为2千克20℃的水加热至沸腾.3.阻值为R的电热丝接到电压不变的电源上，3分钟可以使一杯水烧开，现换用阻值为2 R的电阻，再接到此电源上，__分钟可以使同样的一杯水烧开.290.4不能6×1056课时训练4.如图9-3-3所示，电源电压220伏，R是电烙铁，标有“220V，40W”字样；L是电灯泡，标有“PZ220—40”字样.当开关S闭合时，电烙铁每分钟产生的热量是________焦，当开关S断开时，电烙铁的实际功率是__瓦；开关S断开后，整个电路工作__小时消耗1千瓦电能.5.将规格分别为“220V，1000W”和“220V，500W”的甲、乙两根电阻丝串联起来，接入一电源两极，电源最大不能超过___伏，此时，整个电路的最大功率是___瓦.750502.4×10 310图9-3-3330 课时训练6.研究焦耳定律的实验装置如图9-3-4所示，在两个相同的烧瓶中装满煤油，瓶中各放一根电阻丝，甲瓶中电阻丝的阻值比乙瓶中的电阻大.实验分三步进行，其中第一步为：接通电路一段时间，比较甲、乙两瓶中的煤油哪个上升得高，这一步是在什么情况下研究热量跟哪个物理量的关系?( )A.是在通电时间相同的情况下，研究热量跟电流的关系B.是在电流相同的情况下，研究热量跟通电时间的关系C.是在电流相同但电阻不同的情况下，研究热量跟通电时间的关系D.是在电流和通电时间相同的情况下，研究热量跟电阻的关系D 图9-3-4课时训练图9-3-4课时训练7.如图9-3-5所示，a、b相同容器中分别装有相同质量的水，水中的电阻丝的阻值分别为R1和R2，且R1＜R2，则闭分开关S后，a、b容器中水温上升较快的是( )A. a容器中的水B. b容器中的水C. a、b容器中的水温上升的快慢一样D.无法判断B图9-3-5课时训练8.一电热器有两根电阻丝，当只使用一根时，需t1分钟才能煮沸一壶水，当只使用另一根通电时，需要t2分钟才能煮沸一壶水，已知t1 ＜ t2，若将这两根电阻丝并联起来使用，则煮沸同样一壶水的时间为t，那么（）A. t 大于（t1 + t2 ）B. t小于（t1 + t2 ）C. t介于t1和t2之间D. t 应为t1和t2之和9.在温度是20℃的2400g的水里有一根阻值为10Ω的电阻丝.若通过这根电阻丝的电流是10 A，需要多少时间才能把水加热到95℃(假设电阻丝放出的热量全部被水吸收)?【答案】756秒D下载全文。
初三焦耳定律练习题及答案一、选择题1. 电阻的单位是：A. 度B. 萨C. 欧姆D. 伏特2. 一根电阻为100欧姆的导线通过电流为2A的电路，求电路中的电压是多少伏特？A. 10伏特B. 100伏特C. 200伏特D. 400伏特3. 一台电视机的电压是220伏特，电流为0.5A，求此电视机的功率是多少瓦特？A. 220瓦特B. 110瓦特C. 44瓦特D. 11瓦特4. 一根电阻为20欧姆的导线通过电流为5A的电路，求此电路中的功率是多少瓦特？A. 4瓦特B. 20瓦特C. 100瓦特D. 500瓦特5. 电视机正常工作时所需要的电压和电流分别为220伏特和2A，求电视机的功率是多少瓦特？A. 440瓦特B. 440伏特C. 110瓦特D. 110伏特二、填空题1. 施加在电流为3A的电阻上的电压为12伏特，求此电阻的阻值是多少欧姆？答：4欧姆2. 对于电路中的电阻来说，电压越大，则通过电流越（ 1 ）。
答：大3. 电阻为10欧姆的导线通过电流为0.5A的电路，求此电路中的电压是（ 2 ）伏特。
答：5伏特4. 对于电路中的电阻来说，电流越大，则通过电压越（ 3 ）。
答：大5. 一根电阻为40欧姆的导线通过电压为240伏特的电路，求此电路中的电流是（ 4 ）A。
答：6A三、解答题1. 一根电阻为60欧姆的导线通过电压为120伏特的电路，请计算此电路中的电流大小。
答：电流大小为2A。
解题过程：根据焦耳定律，可以得到如下公式：功率 = 电压 ×电流已知功率和电压分别为P = 120伏特，V = 60欧姆因此，可以整理得到：电流 = 功率 / 电压代入已知值，得到：电流 = 120伏特 / 60欧姆电流 = 2A2. 一特斯拉（T）是一个国际单位，表示磁感应强度，定义为1m²中通过的1A电流所产生的磁场。
求一特斯拉等于多少高斯（G）？答：1T = 10,000G解题过程：根据题意，1T表示通过1m²中的1A电流所产生的磁场。

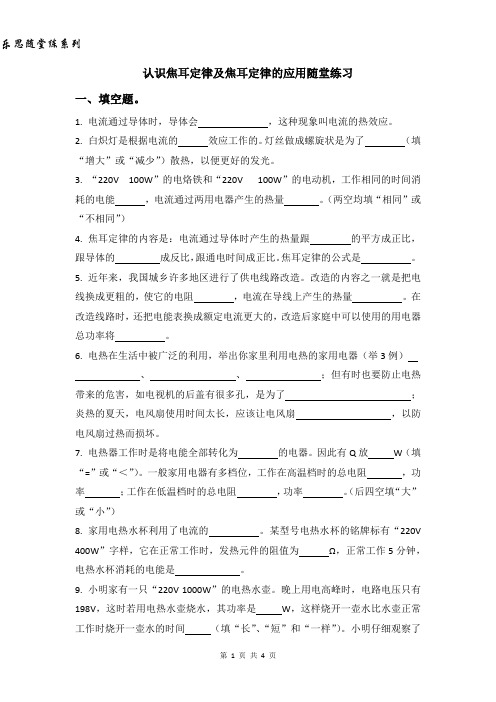

认识焦耳定律及焦耳定律的应用随堂练习一、填空题。
1.电流通过导体时，导体会，这种现象叫电流的热效应。
2.白炽灯是根据电流的效应工作的。
灯丝做成螺旋状是为了（填“增大”或“减少”）散热，以便更好的发光。
3.“220V 100W”的电烙铁和“220V 100W”的电动机，工作相同的时间消耗的电能，电流通过两用电器产生的热量。
（两空均填“相同”或“不相同”）4.焦耳定律的内容是：电流通过导体时产生的热量跟的平方成正比，跟导体的成反比，跟通电时间成正比。
焦耳定律的公式是。
5.近年来，我国城乡许多地区进行了供电线路改造。
改造的内容之一就是把电线换成更粗的，使它的电阻，电流在导线上产生的热量。
在改造线路时，还把电能表换成额定电流更大的，改造后家庭中可以使用的用电器总功率将。
6.电热在生活中被广泛的利用，举出你家里利用电热的家用电器（举3例）、、；但有时也要防止电热带来的危害，如电视机的后盖有很多孔，是为了；炎热的夏天，电风扇使用时间太长，应该让电风扇，以防电风扇过热而损坏。
7.电热器工作时是将电能全部转化为的电器。
因此有Q放W（填“=”或“＜”）。
一般家用电器有多档位，工作在高温档时的总电阻，功率；工作在低温档时的总电阻，功率。
（后四空填“大”或“小”）8.家用电热水杯利用了电流的。
某型号电热水杯的铭牌标有“220V 400W”字样，它在正常工作时，发热元件的阻值为Ω，正常工作5分钟，电热水杯消耗的电能是。
9.小明家有一只“220V 1000W”的电热水壶。
晚上用电高峰时，电路电压只有198V，这时若用电热水壶烧水，其功率是W，这样烧开一壶水比水壶正常工作时烧开一壶水的时间（填“长”、“短”和“一样”）。
小明仔细观察了电热水壶的构造，发现其发热体就是一根电热丝。
他想将它改造一下，使其正常烧开一壶水的时间缩短，请你给他提出一个合理的改造方案：（不考虑温度对电阻的影响）。
10.小敏家新买了一个自动电饭煲，铭牌上部分数据如图所示。
一、初中物理焦耳定律的应用问题1．a 和b 两个定值电阻的电流与电压的关系如图所示，下列说法正确的是( )A ．将a 和b 串联接入电路中，a 、b 两端的电压之比是1：2B ．将a 和b 串联接入电路中，a,b 消耗的功率之比是2：1C ．将a 和b 并联接人电路中，通过a 、b 的电流之比是1：2D ．将a 和b 并联接入电路中，相同时间内电流通过a 、b 产生的热量之比是4：1 【答案】A 【解析】 【详解】A ．由图可知若将a 和b 串联接入电路中，a 、b 两端的电压之比是1：2，故A 正确；B ．由图可知若将a 和b 串联接入电路中，a 、b 消耗的功率之比为:::2A 1:2a b a b a a P P U I U I U I U I ===故B 错误；C ．由图可知若将a 和b 并联接人电路中，通过a 、b 的电流之比是2：1，故C 错误；D ．由图可知若将a 和b 并联接入电路中，相同时间内电流通过a 、b 产生的热量之比为22:::2:1a b a a b b a b Q Q I R t I R t UI t UI t ===故D 错误。
2．两个发热电阻R 1:R 2=1:4,当它们串联在电路中时，R 1、R 2两端的电压之比U 1:U 2=_____；已知R 1=10Ω,那它们并联在4V 电路中,两个电阻在100s 内产生的热量是_______J ． 【答案】1：4 200 【解析】 【分析】 【详解】两电阻串联在电路中时时，电流相等，根据U IR =得，R 1、R 2两端的电压之比：11122214U IR R U IR R ===； 已知110ΩR =，则214410Ω40ΩR R ==⨯=；根据2U Q W t R==得两个电阻在100s 内产生的热量为：22221212(4V)(4V)100s 100s 200J 10Ω40ΩU U Q W W t t R R =+=+=⨯+⨯=总．3．家用电吹风的简化电路如图所示，主要技术参数如表。
中考物理总复习《焦耳定律的综合计算》专项检测卷(附带答案)学校:___________班级：___________姓名：___________考号：___________一、计算题1．在场馆和楼房建设工地上，“塔吊”是常见的一种起重设备，如图所示是“塔吊”的示意图，假设某塔吊配置的电动机铭牌上标有：额定电压380V，额定功率19kW。
在一次吊起货物时，电动机正常工作20s，把1.4t的货物吊起20m，若不计各处摩擦。
求：（1）该电动机在这次吊起重物的过程中消耗的电能；（2）电动机正常工作的电流；（3）电动机线圈的电阻．（g＝10N/kg）2．小林用一个电流表和一个阻值为10Ω的电阻R0来测某未知电阻R1的阻值，设计了如图所示的电路，在只闭合S的情况下，电流表的示数为0.9A；再同时闭合S、S1时，电流表的示数为1.2A，电源电压不变，求：（1）电源电压；（2）电阻R1的阻值；（3）求电阻R0在通电2min产生的热量。
3．如图所示的电路中，电源电压恒为3V，滑动变阻器上标有“20Ω 1A”的字样，闭合开关S，移动滑片P到某一位置时，电流表A1、A2的示数分别为0.4A和0.3A。
求：（两电表均选用0~0.6A量程）（1）电阻R1的阻值；（2）在移动滑片P的过程中，电流表A1中的最小电流；（3）为了保证电路安全，通电1min电路产生的最多热量。
4．如图甲是一款可以利用USB 接口连到电脑上的电热杯垫。
杯垫内部简化电路如图乙所示1R 、2R 为加热元件，已知1R 的电阻为10Ω。
若1S 、2S 同时闭合时，处于加热状态，此时整个电路中的电流是1A ；只闭合开关1S 时处于保温状态，整个电路中的电流是0.5A 。
通过计算回答：（1）USB 接口的输出电压是多少伏？（2）保温30min 产生的热量是多少焦？（3）电热杯垫的加热功率是多少？（4）加热状态时，若产生的热量全被水吸收，将200g 的水从35℃加热至45℃，水吸收的热量是多少？需多长时间？()34.210J /kg c ⎡⎤=⨯⋅⎣⎦水℃5．如图所示，电源电压为12V ，电阻R 1=6Ω，只闭合开关S 1时，电路中消耗的总功率为12W ；只闭合开关S 2时，电流表的示数变为只闭合S 1时的23。
一、初中物理焦耳定律的应用问题1．a 和b 两个定值电阻的电流与电压的关系如图所示，下列说法正确的是( )A ．将a 和b 串联接入电路中，a 、b 两端的电压之比是1：2B ．将a 和b 串联接入电路中，a,b 消耗的功率之比是2：1C ．将a 和b 并联接人电路中，通过a 、b 的电流之比是1：2D ．将a 和b 并联接入电路中，相同时间内电流通过a 、b 产生的热量之比是4：1 【答案】A 【解析】 【详解】A ．由图可知若将a 和b 串联接入电路中，a 、b 两端的电压之比是1：2，故A 正确；B ．由图可知若将a 和b 串联接入电路中，a 、b 消耗的功率之比为:::2A 1:2a b a b a a P P U I U I U I U I ===故B 错误；C ．由图可知若将a 和b 并联接人电路中，通过a 、b 的电流之比是2：1，故C 错误；D ．由图可知若将a 和b 并联接入电路中，相同时间内电流通过a 、b 产生的热量之比为22:::2:1a b a a b b a b Q Q I R t I R t UI t UI t ===故D 错误。
2．小明将线圈电阻为4.84Ω的电动机接人220V 的家庭电路中，关闭其它用电器，只让电动机工作时，观察到他家标有2000imp/(kW.h)的电能表3min 内闪烁了100次，则电动机在这段时间内消耗的电能为________kW.h ，电动机线圈产生________J 的热量。
【答案】0.05 41.810⨯ 【解析】 【分析】 【详解】[1]电动机在这段时间内消耗的电能为0100kW h=kW h 0.05kW h 2000n W n =⋅⋅=⋅ [2]根据公式W UIt =可以求出电动机线圈的电流为60.05 3.610J 100A 220V 360s 22W I Ut ⨯⨯===⨯⨯电动机线圈产生热量为224100(A) 4.84Ω180s=18000J=1.810J 22Q I Rt ==⨯⨯⨯3．如图甲所示，为额定电压为 6V 的灯泡 L 的 I -U 图像．如图乙所示的电路，电源电压 12V 不变，R 1 为定值电阻，R 2 为滑动变阻器，闭合开关 S 1，滑片 P 从最右端移动到最左端，电压表示数变化范围为 2V~6V ，则灯泡的额定功率是____W ，R 1 的阻值为_____Ω，滑动变阻器 R 2 两端的最大电压为_____V ，移动滑片 P 使R 2 接入电路的阻值为变阻器最大阻值的 7/15，通电 1min R 2 产生的热量为_____J 。
一、初中物理焦耳定律的应用问题1．a 和b 两个定值电阻的电流与电压的关系如图所示，下列说法正确的是( )A ．将a 和b 串联接入电路中，a 、b 两端的电压之比是1：2B ．将a 和b 串联接入电路中，a,b 消耗的功率之比是2：1C ．将a 和b 并联接人电路中，通过a 、b 的电流之比是1：2D ．将a 和b 并联接入电路中，相同时间内电流通过a 、b 产生的热量之比是4：1 【答案】A 【解析】 【详解】A ．由图可知若将a 和b 串联接入电路中，a 、b 两端的电压之比是1：2，故A 正确；B ．由图可知若将a 和b 串联接入电路中，a 、b 消耗的功率之比为:::2A 1:2a b a b a a P P U I U I U I U I ===故B 错误；C ．由图可知若将a 和b 并联接人电路中，通过a 、b 的电流之比是2：1，故C 错误；D ．由图可知若将a 和b 并联接入电路中，相同时间内电流通过a 、b 产生的热量之比为22:::2:1a b a a b b a b Q Q I R t I R t UI t UI t ===故D 错误。
2．图中电源电压保持不变，灯泡标有"6V ，3W 字样，当开关s 闭合时.灯泡L 正常发光，电流表的示数为0.8A ，则电阻R =____Ω．.通电10s. R 产生的热量为______J.【答案】20Ω 18J 【解析】 【分析】 【详解】当闭合开关S 时，灯L 正常发光，说明电源电压为U =6V ，电流表测的是总电流，则I =0．8A ，由P =UI 可知，灯泡中的电流：I L =P 额/U 额=3W/6V=0.5A ，根据并联电路的干路电流等于各支路电流之和可知：电阻中的电流:I R =I-I L =0.8A-0.5A=0.3A ，由I =U/R 得,电阻:R =U /I R =6V/0．3A=20Ω；通电1min 电阻R 产生的热量：Q =W =UI R t =6V×0．3A×10s=18J 。
