4_第四章 工程测量的仪器和方法

测量仪器的使用及测量方法测量仪器是科学研究和工程技术中不可缺少的一部分。

它的作用是根据测量的目的来进行准确、可靠的测量，以获得实验数据。

测量仪器主要应用于物理、化学、生物、医学、环境科学等领域，为研究人员和工程师提供实验依据和方向。

在测量仪器的使用过程中，我们需要了解它们的基本原理和操作方法。

首先，要了解被测物理量的性质和特点，以选择合适的测量仪器。

例如，使用光谱仪来测量光的波长和强度，使用电子天平来测量物体的质量。

其次，在使用测量仪器前，要进行仪器的校准和检查。

校准是指通过与已知标准进行比较，以确保仪器的准确度和可靠性。

校准常涉及到各种参数的调整，例如灵敏度、阈值等。

检查是指对仪器进行外观、功能、电路等各个方面的检查，以确保仪器的工作正常。

在测量过程中，我们需要注意以下几个方面。

首先，要保持良好的测量环境，避免干扰和误差。

例如，在使用光学仪器时，要防止光线的干扰和散射。

其次，要控制测量参数的稳定性。

例如，在测量温度时，要确保温度计和被测对象的温度保持一致。

再次，要进行多次重复测量，并取平均值，以提高测量结果的精确度和可靠性。

在一些特殊情况下，我们需要采用一些特殊的测量方法。

例如，在测量微量物质时，可以采用稀释和标定的方法。

在测量非接触物体的温度时，可以使用红外辐射测温仪。

在测量高速运动物体时，可以使用高速摄像机。

这些特殊的测量方法可以帮助我们解决一些特殊问题，得到准确的测量结果。

总之，测量仪器的使用及测量方法是科学研究和工程技术中非常重要的一部分。

了解测量仪器的基本原理和操作方法，进行仪器的校准和检查，保持良好的测量环境，进行多次重复测量，并及时维护和保养仪器，采用特殊的测量方法等都是保证测量准确性和可靠性的重要环节。

只有准确和可靠的测量结果，才能为科研和工程提供有效的数据和依据。

工程测量学复习要点武汉大学X X第一章绪论1、定义一：工程测量学是研究各项工程在规划设计、施工建设和运营管理阶段所进行的各种测量工作的学科。

一般的工程建设分为规划设计、施工建设和运营管理三个阶段。

工程测量学是研究这三阶段所进行的各种测量工作。

2、工程测量学的内容划分：工程测量按工程建设的规划设计、施工建设和运营管理三个阶段分为“工程勘测”、“施工测量”和“安全监测”三大部分。

（1）规划设计阶段（工程勘测阶段）：主要提供各种比例尺的地形图和剖面图，另外还要为工程地质勘探、水文地质勘探以及水文测验等测量工作。

（2）施工阶段（施工测量阶段）：建立施工控制网，工程建筑物定线放样，施工质量控制，开挖与建筑方量测绘，工程竣工测量，变形观测及设备的安装测量。

（3）运营管理阶段（安全监测阶段）：工程建筑物的变形监测：水平位移、沉陷、倾斜、以及摆动等定期和持续观测3、工程测量的主要内容：（1）工程测量中的地形图测绘（2）工程控制网布设及优化设计（3）施工放样技术和方法（4）工程的变形监测分析和预报（5）工程测量的通用和专用仪器（6）工程测量学中的误差及测量平差理论。

4、工程测量常用的技术：（1）常规地面测量技术（2）卫星定位技术（GPS）（3）影像技术（4）水下地形测量技术（5）特种量测技术（6）信息管理技术。

5、工程测量的特点：（1）与其它测量的相同点：基本理论、方法、观测手段、平差原理及仪器使用相同1）测量精度要求变化大，从高精度测量到低精度测量2）有特殊的测量仪器和特殊的点位装置3）测量场地小、干扰大（作业环境复杂）4）测量时间性强，数据多5）工程背景要求高。

第二章工程建设中的测量工作与信息管理1、（1）规划设计阶段的测量主要是提供地形资料。

取得地形资料的方法是，在所建立的控制测量的基础上进行地面测图或航空摄影测量。

（2）施工建设阶段的测量的主要任务是，按照设计要求在实地准确地标定建筑物各部分的平面位置和高程，作为施工与安装的依据。

工程测量的方法
工程测量是工程建设中不可或缺的一项重要工作，它涉及到建筑、道路、桥梁、水利等各个领域。

在工程测量中，正确的方法和技术是保证工程质量和安全的关键。

本文将介绍工程测量的方法，包括测量前的准备工作、测量过程中的注意事项以及测量后的数据处理与分析。

首先，在进行工程测量之前，必须进行充分的准备工作。

这包括确定测量的目
的和范围，选择合适的测量仪器和设备，制定详细的测量方案，并对测量现场进行必要的勘察和准备。

只有做好充分的准备工作，才能保证测量工作的准确性和高效性。

在实际的测量过程中，需要注意一些重要的事项。

首先是选择合适的测量方法。

根据不同的测量对象和目的，可以选择不同的测量方法，如全站仪法、GPS定位法、水准测量法等。

其次是保证测量的准确性和可靠性。

在测量过程中，要保证测量仪器的精度和稳定性，同时要注意环境因素对测量结果的影响，如温度、湿度、风力等。

此外，还要注意测量过程中的安全问题，确保测量人员和设备的安全。

测量结束后，需要对测量数据进行处理和分析。

这包括对测量数据进行校核和
修正，计算测量结果的精度和误差，进行数据的整理和统计，最终形成测量报告和图表。

通过对测量数据的处理和分析，可以得出准确的测量结果，为工程设计和施工提供可靠的依据。

总之，工程测量是工程建设中不可或缺的一项工作，它需要我们选择合适的测
量方法，做好充分的准备工作，注意测量过程中的细节，以及对测量数据进行准确的处理和分析。

只有这样，才能保证工程测量工作的准确性和可靠性，为工程建设提供有力的支持。

希望本文介绍的工程测量方法对大家有所帮助。

工程测量仪器使用方法工程测量仪器是工程测量中必不可少的工具，它能够精确测量各种工程参数，包括长度、角度、高程等。

在工程测量中，使用正确的方法来操作测量仪器是非常重要的，下面将详细介绍一些常用的工程测量仪器的使用方法。

一、全站仪的使用方法全站仪是一种多功能的测量仪器，可以同时测量水平角、垂直角和斜距等。

在使用全站仪进行测量时，首先需要进行校准和设置。

校准仪器包括水平仪、垂直仪和距离计等，确保其准确度。

然后，根据具体需要设置测量的坐标系、测量模式和测量单位等。

使用全站仪进行测量时，首先需要架设仪器，确保其处于水平状态。

然后，通过观测点进行定位，可以选择对于坐标系中一个已知点进行测量，也可以通过指北针进行方向的设置。

接下来，可以选择测量点并观测其水平角、垂直角和斜距等参数。

在观测时，需要将全站仪准星对准测量点，确保准星始终在目标点上。

观测时可以选择只观测水平角和垂直角、只观测斜距，或同时观测三个参数。

针对不同的观测点，需要进行不同的测量方式，如直接观测、反射观测或测绘角观测等。

观测完成后，可以通过仪器的数据处理功能，进行数据的计算和分析。

二、测距仪的使用方法测距仪是一种用于测量两点之间距离的仪器，可以通过测角和测距相结合的方式实现。

在使用测距仪进行测量前，首先需要进行校准和设置。

校准包括校准仪器的水平性、测角精度和测距精度等。

然后，根据具体需要设置测量模式、计量单位和数据显示等。

使用测距仪进行测量时，首先需要将仪器对准测量点，并确保准星与目标点对称。

然后，观测仪器显示的距离值，并记录下来。

在记录测量值时，需注意避免因仪器晃动或环境因素造成的误差。

在测量过程中，需要保持仪器的稳定，避免在测量期间移动或晃动，以确保测量结果的准确性。

同时，还需要注意避免遮挡物对测量的影响，如树木、建筑物等。

此外，还需要注意仪器的防护和维护，避免其受到损坏。

三、水准仪的使用方法水准仪是一种用于测量垂直角和高程差的仪器，主要由水平仪和测高杆组成。

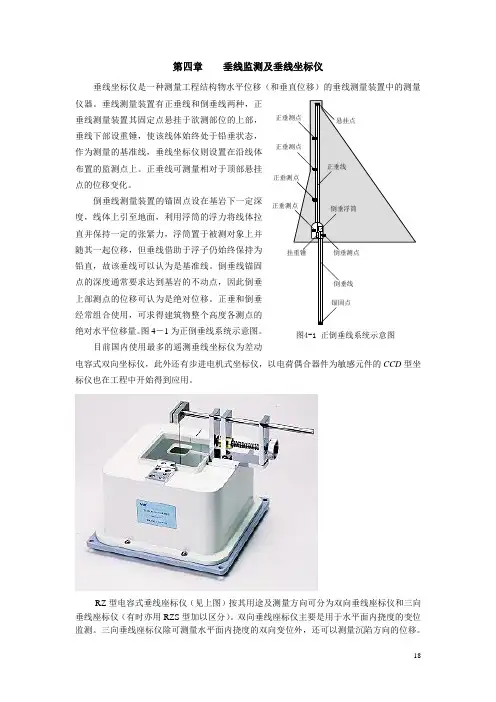

第四章 垂线监测及垂线坐标仪垂线坐标仪是一种测量工程结构物水平位移（和垂直位移）的垂线测量装置中的测量仪器。

垂线测量装置有正垂线和倒垂线两种，正垂线测量装置其固定点悬挂于欲测部位的上部，垂线下部设重锤，使该线体始终处于铅垂状态，作为测量的基准线，垂线坐标仪则设置在沿线体布置的监测点上。

正垂线可测量相对于顶部悬挂点的位移变化。

倒垂线测量装置的锚固点设在基岩下一定深度，线体上引至地面，利用浮筒的浮力将线体拉直并保持一定的张紧力，浮筒置于被测对象上并随其一起位移，但垂线借助于浮子仍始终保持为铅直，故该垂线可以认为是基准线。

倒垂线锚固点的深度通常要求达到基岩的不动点，因此倒垂上部测点的位移可认为是绝对位移。

正垂和倒垂经常组合使用，可求得建筑物整个高度各测点的绝对水平位移量。

图4―1为正倒垂线系统示意图。

目前国内使用最多的遥测垂线坐标仪为差动电容式双向坐标仪，此外还有步进电机式坐标仪，以电荷偶合器件为敏感元件的CCD 型坐标仪也在工程中开始得到应用。

RZ 型电容式垂线座标仪（见上图）按其用途及测量方向可分为双向垂线座标仪和三向垂线座标仪（有时亦用RZS 型加以区分）。

双向垂线座标仪主要是用于水平面内挠度的变位监测。

三向垂线座标仪除可测量水平面内挠度的双向变位外，还可以测量沉陷方向的位移。

正垂测点倒垂测点正垂测点正垂测点正垂测点正垂线倒垂线锚固点挂重锤倒垂浮筒悬挂点图4-1 正倒垂线系统示意图4.1 RZ 型电容式垂线座标仪的结构及原理4.1.1 电容式双向垂线座标仪的结构及原（1） 结构双向垂线座标仪是由水平变形测量部件、标定部件、档水部件以及屏蔽罩等部分组成，座标仪的测量信号由电缆引出。

如图4-2所示。

（2） 工作原理仪器采用差动电容感应原理非接触的比率测量方式。

如图4-3所示在垂线上固定了一个中间极板，在测点上仪器内分别有一组上下游向的极板1、2和左右岸向的极板3、4，每组极板与中间极组成差动电容感应部件，当线体与测点之间发生相对变位时则两组极板与中间板间的电容比值会相应变化，分别测量二组电容比变化即可测出测点相对于垂线体的水平位移变化量（Δx 、Δy ）。

工程测量学习题第一章工程测量学概述1、土木工程建设分为几个阶段，在各个阶段测量工作的主要内容。

1)规划设计阶段主要是测绘地形图和纵横断面图2)施工建设阶段按照设计要求在实地准确地标定建（构）筑物各部分的平面位置和高程位置，作为施工和安装的依据3)竣工后运营管理阶段竣工测量以及为监视工程安全状况的变形监测与维修养护等测量工作。

2、工程测量研究对象及特点是什么？研究对象：建筑工程和机器设备特点：工程测量作用性强，研究具体几何实体的测量描绘和抽象几何实体的测设实现。

3、工程测量的任务。

\为各种服务对象提供测绘保障，满足他们所提出的各种要求4、工程测量发展的动力和方向。

动力：大型特种精密工程方向：精密工程测量第二章工程地形图的测绘和应用1、在工程建设中各个阶段使用地形图的区别。

规划设计阶段主要采用小比例尺地形图，如1:1万及以上，满足工程初步设计要求；施工建设阶段采用大比例尺地形图，如1:2000，提供详细的点位坐标；竣工阶段根据工程要求主要内容详测比例尺大些，次要内容简测相应比例尺小些。

2、给定一个测区范围，要求测绘该地区的大比例尺地形图，请给出全野外数字测图的方案、作业过程等。

1)项目概述：项目来源，内容，目的2）测区概况和已有资料情况3）执行标准和文件：法律法规等4）主要技术指标：坐标系统，比例尺等5）技术设计书编写6）控制测量7)野外数据采集8)地形图的编辑，整饰与输出9)质量检查与验收10)编写技术总结，提交相关资料3、水深地形图和陆地地形图的区别，深度基准的概念及确定。

如何设计测深线。

水深地形图是从水深来描述水下地面点的竖向位置陆地地形图是从高程来描述水下地面点的竖向位置深度基准面试水深计算的起算面。

从1956年开始我国采用理论深度基准面，在内河及湖泊采用最低水位，平均低水位或设计水位等作为深度基准面。

测深断面线的方向一般与河流主流或者岸线垂直，在河道转弯处，可布设成扇形。

测深断面线一般规定在图上每隔1-2cm布设一条，测深点的间距一般在图上为0.6-0.8cm4、竣工测量的目的1)在新建或扩建的工程中，为了检验设计的正确性，阐明工程竣工的最终成果2)为工程扩建或者改建提供依据3)为满足新建工程建成投产后进行生产管理和变形观测的需要。

测绘技术中的测量仪器介绍与使用测量仪器是测绘工作中不可或缺的重要工具，它们能够准确地获取地理空间数据，为地图制作和地理信息系统提供重要依据。

本文将介绍几种常见的测量仪器，并探讨它们的使用方法和应用范围。

一、全站仪全站仪是现代测绘工作中最常用的设备之一，它集合了经纬仪、水准仪和测距仪的功能。

全站仪通过GPS技术和测角原理，能够高精度地测量地面坐标和高程数据。

在测绘工作中，全站仪可用于建筑测量、道路测量、土地测量等各种场景。

使用全站仪进行测量需要注意以下几点：首先，正确安装全站仪三脚架，保证其稳定性。

其次，设置测量参数，包括坐标系、测角方式、仪器高度等。

然后，进行目标点的观测，通过视线准确锁定目标点，获取测量数据。

最后，根据测量数据进行处理，计算出目标点的坐标和高程。

二、GNSS接收机GNSS接收机是一种基于全球导航卫星系统的定位设备，可以接收GPS、GLONASS、Galileo等多个导航卫星系统的信号，实现高精度的位置测定。

在测绘领域，GNSS接收机被广泛应用于空间测量、控制测量和定位导航等任务。

使用GNSS接收机进行定位需要在测量现场开启设备，等待接收卫星信号并进行差分校正。

在实际操作过程中，需要选择适当的接收机模式、卫星系统和坐标系统，以满足实际测量需求。

此外，还应注意避免遮挡物对信号接收的干扰，确保测量结果的准确性。

三、激光测距仪激光测距仪是一种利用激光束测量目标距离的仪器，广泛应用于建筑、工程测量和地形测量等领域。

激光测距仪通过测量激光光束发射和回波的时间差来计算目标距离，具有测量速度快、精度高的优点。

使用激光测距仪进行测量需要注意以下几点：首先，确保激光测距仪的稳定性和准确性，进行校准和校正。

其次，选择合适的测量模式，如单次测距、连续测距等。

然后，将激光测距仪对准目标点，触发测量，并记录测量结果。

最后，根据测量结果进行数据处理，得出目标距离等相关信息。

四、测绘软件在使用测量仪器进行测绘工作时，测绘软件起着至关重要的作用。

工程测量的方法工程测量是工程施工的重要环节，它涉及到工程设计、施工和验收等各个阶段。

在工程测量中，我们需要运用各种方法和技术来确保测量的准确性和可靠性。

下面，我将介绍一些常用的工程测量方法，希望对大家有所帮助。

首先，我们来谈谈经典的测量方法——全站仪测量。

全站仪是一种高精度的测量仪器，它可以同时测量水平角和垂直角，并通过内置的距离测量装置来确定测量点的三维坐标。

全站仪测量方法适用于各种工程测量，如建筑物的平面布置、道路的纵横断面测量等。

全站仪测量方法准确、快捷，是工程测量中常用的一种方法。

其次，我们来介绍一下GPS测量方法。

GPS是全球定位系统的缩写，它利用卫星信号来确定测量点的地理坐标。

GPS测量方法适用于大范围的工程测量，如道路的线路测量、地形的测绘等。

由于GPS具有全天候、全天时的测量能力，因此在工程测量中得到了广泛的应用。

除了全站仪和GPS，还有一些其他的工程测量方法，如激光测距仪测量、测绘软件辅助测量等。

这些方法各有特点，可以根据具体的测量任务来选择合适的方法。

在进行工程测量时，我们需要注意以下几点。

首先，要选择合适的测量方法，根据测量任务的要求来确定使用全站仪、GPS还是其他方法。

其次，要做好测量前的准备工作，包括检查测量仪器的状态、设置测量控制点等。

最后，要对测量结果进行认真的分析和处理，确保测量的准确性和可靠性。

总的来说，工程测量是工程施工中不可或缺的环节，它直接影响到工程质量和进度。

因此，我们需要熟练掌握各种工程测量方法，并在实际工作中灵活运用，以确保工程测量的准确性和可靠性。

希望以上介绍的工程测量方法对大家有所帮助，谢谢阅读！。

工程测量的方法工程测量是指在工程建设过程中，利用测量技术和仪器设备，对地表、建筑物、构筑物等进行精确测量，获取各种空间位置和形状尺寸的数据，为工程设计、施工和管理提供准确的基础数据。

在工程测量中，常用的方法有平面测量、高程测量、角度测量等。

下面将详细介绍工程测量的方法。

首先，平面测量是工程测量中最基本的方法之一。

平面测量主要是利用测量仪器和设备，在水平面上进行测量，包括长度、面积、坐标等数据的测量。

常用的平面测量仪器有测距仪、全站仪、GPS定位仪等。

通过这些仪器的使用，可以对地表、建筑物等进行精确的平面位置测量，为工程设计和施工提供必要的数据支持。

其次，高程测量是工程测量中另一个重要的方法。

高程测量是指对地表、建筑物等的垂直位置进行测量，获取其高程数据。

常用的高程测量仪器有水准仪、高程仪等。

通过这些仪器的使用，可以对地表的高程进行精确测量，为工程设计和施工提供高程控制点和参考数据。

此外，角度测量也是工程测量中不可或缺的方法之一。

角度测量是指利用测角仪器和设备，对地表、建筑物等的方向和角度进行测量。

常用的角度测量仪器有经纬仪、全站仪等。

通过这些仪器的使用，可以对地表、建筑物的方向和角度进行精确测量，为工程设计和施工提供方向控制和参考数据。

总之，工程测量是工程建设过程中不可或缺的环节，其准确性和精度直接影响着工程质量和安全。

在实际工程中，需要根据具体的测量任务和要求，选择合适的测量方法和仪器设备，进行科学、准确的测量工作。

只有这样，才能为工程建设提供可靠的数据支持，确保工程质量和安全。
