材料力学教案-压杆稳定

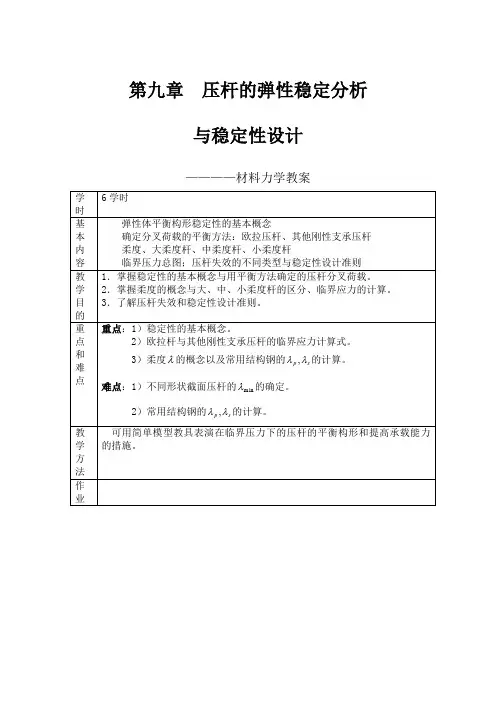

第九章压杆的弹性稳定分析与稳定性设计————材料力学教案第九章 压杆的弹性稳定分析与稳定性设计刚体的平衡位形和弹性体的平衡构形都存在稳定与不稳定问题。

本章首先介绍关于弹性体平衡构形稳定性的基本概念。

然后根据微弯的屈曲平衡构形，由平衡条件和小挠度微分方程以及端部约束条件，确定不同刚性支承条件下弹性压杆的临界荷载。

最后介绍两种工程中常用的压杆稳定设计方法。

§9-1弹性体平衡构形稳定性的基本概念1. 弹性稳定性的静力学判别准则结构构件或者机器零件在荷载作用下，在某一位置保持平衡，这一平衡位置称为平衡构形。

例如弹性压杆具有直线平衡构形和弯曲平衡构形两种形式。

当载荷小于一定的数值时，微小外界扰动使其偏离初始平衡构形；外界扰动除去后，构件仍能回复到初始平衡构形，则称初始平衡构形是稳定的；当载荷大于一定的数值时，微小外界扰动使其偏离初始平衡构形；外界扰动除去后，构件不能回复到初始平衡构形，则称初始平衡构形是不稳定的。

此即判别弹性稳定性的静力学准则。

不稳定的平衡构形在任意微小的外界挠动下，都要转变为其它平衡构形或失稳，这种过程称为屈曲或失稳。

通常，屈曲将导致构件失效——称屈曲失效。

由于这种失效具有突发性，常给工程带来灾难性后果。

2. 弹性压杆的平衡构形及分叉屈曲轴向受压的理想细长直杆，当轴向压力小于一定数值时，压杆只有一种稳定的直线平衡构形；当轴向压力大于一定数值时，压杆存在直线或者屈曲的两种可能的平衡构形，而且直线平衡构形在微小侧向干扰力作用下立即会转变成不稳定的屈曲平衡构形，这种现象称为平衡构形分叉。

稳定的平衡构形与不稳定的平衡构形之间的分界点称为临界点，从临界点开始会出现平衡构形分叉现象，所以又称为分叉点。

临界点对应的荷载称为临界载荷或者分叉荷载，用Pcr F 表示。

直线平衡构形式形弯曲平衡构形图9-1a图9-1b§9-2确定分叉载荷的平衡方法1. 两端铰支的压杆考察如图9-2a 所示受压的理想直杆，忽略剪切变形影响及杆的轴向变形。

材料力学之压杆稳定引言材料力学是研究物体内部受力和变形的学科，压杆稳定是其中的一个重要内容。

压杆稳定是指在受到压力作用时，压杆能够保持稳定，不发生失稳或破坏的现象。

本文将介绍压杆稳定的基本原理、稳定条件以及一些常见的失稳形式。

压杆的受力分析在进行压杆稳定分析前，我们首先需要对压杆受力进行分析。

压杆通常是一根长条形材料，两端固定或铰接。

在受到外部压力作用时，压杆会受到内部的压力，这些压力会导致杆件产生变形和应力。

在分析压杆稳定性时，我们主要关注压杆的弯曲和侧向稳定性。

压杆的基本原理压杆的稳定性是由杆件的弯曲和侧向刚度共同决定的。

当压杆弯曲和侧向刚度足够大时，压杆能够保持稳定。

所以，为了提高压杆的稳定性，我们可以采取以下几种措施：1.增加杆件的截面面积，增加抗弯能力；2.增加杆件的高度或长度，增加抗弯刚度；3.增加杆件的横向剛性，增加抗侧向位移能力；4.添加支撑或加固结构，增加整体稳定性。

压杆的稳定条件压杆稳定的基本条件是在承受外部压力时，内部应力不超过材料的极限强度。

当内部应力超过材料的极限强度时，压杆将会发生失稳或破坏。

在实际工程中，我们一般采用压杆的临界压力比来判断压杆的稳定性。

临界压力比是指杆件在失稳前的临界弯曲载荷与临界弯曲载荷之比。

当临界压力比大于1时，压杆是稳定的；当临界压力比小于1时，压杆是不稳定的。

临界压力比的计算可以采用欧拉公式或者Vlasov公式等方法。

这些方法能够给出压杆在不同边界条件下的临界压力比。

在工程实践中，我们可以根据具体问题选择合适的方法来计算临界压力比。

压杆的失稳形式压杆失稳通常有两种形式：弯曲失稳和侧向失稳。

弯曲失稳压杆的弯曲失稳是指杆件在受到外部压力作用时，发生弯曲变形并导致失稳。

在弯曲失稳中，压杆的弯曲形态可以分为四种：1.局部弯曲失稳：杆件出现弯曲局部失稳，形成凸起或凹陷；2.局部弯扭失稳：杆件出现弯曲和扭曲共同失稳；3.全截面失稳：整个杆件截面均发生失稳；4.全体失稳：整个杆件完全失稳并失去稳定性。

材料力学压杆稳定材料力学是研究物质在外力作用下的形变和破坏规律的学科。

在材料力学中，压杆是一种常见的结构元素，它能够承受压缩力，用来支撑、传递和稳定结构的荷载。

压杆的稳定性是指在外力作用下，压杆不会发生失稳或破坏。

稳定性的分析对于设计和使用压杆结构具有重要意义，可以保证结构的安全可靠性。

本文将从材料的稳定性理论出发，探讨压杆稳定的原理和影响因素。

压杆的稳定性主要受到两种力的影响：压缩力和弯曲力。

压缩力使得杆件在长轴方向上缩短，而弯曲力使得杆件发生侧向的弯曲变形。

这两种力的作用会引起杆件在截面上的应力分布，当这些应力达到一定的极限时，杆件就会发生失稳或破坏。

为了保证压杆的稳定性，需要考虑以下几个因素：1.杆件的形状和尺寸：杆件的形状和尺寸是影响压杆稳定性的重要因素。

一般来说，杆件的截面形状应当是圆形或类圆形，这样能够均匀地分配应力，在承受压力时能够更好地抵抗失稳。

此外，杆件的直径或截面积也应当足够大，以提高材料的稳定性。

2.材料的性质：材料的性质对杆件的稳定性有着重要的影响。

一般来说，杆件所使用的材料应当具有足够的强度和刚度。

强度可以提供杆件抵抗失稳的能力，而刚度可以减小失稳时的弯曲变形。

此外，材料应当具有足够的韧性，以防止杆件发生断裂。

3.杆件的支撑条件：杆件的支撑条件也会对稳定性产生影响。

一般来说，杆件的两端应当进行良好的支撑，以减小弯曲变形和失稳的发生。

支撑条件可以通过适当的连接方式、支撑点的设置和钢结构的设计来实现。

4.外力的作用：外力的作用是导致杆件发生失稳的主要原因。

外力可以包括静力荷载、动力荷载和温度荷载等。

在设计和使用压杆结构时，需要对外力进行充分的分析和计算，确保结构在外力作用下能够稳定运行。

总之，压杆的稳定性是确保结构安全可靠性的重要因素。

在材料力学中，通过对压杆受力和形变规律的分析，可以找到保证压杆稳定的途径和措施。

合理选择杆件的形状和尺寸，使用适当的材料，提供良好的支撑条件，并进行准确的外力分析和计算，可以有效地提高压杆的稳定性，确保结构的安全运行。

第九章 压杆稳定§9—1 概述短粗压杆——[]σσ≤=AF Nmax （保证具有足够的强度） 细长压杆——需考虑稳定性。

一、压杆稳定性的概念：在外力作用下，压杆保持原有直线平衡状态的能力。

二、压杆的稳定平衡与不稳定平衡：三、临界的平衡状态：给干扰力时，在干扰力给定的位置上平衡；无干扰力时，在原有的直线状态上平衡。

（它是稳定与不稳定的转折点）。

压杆的临界压力:Fcr （ 稳定平衡的极限荷载）四、判断压杆稳定的标志——F cr稳定的平衡状态——cr F F 临界的平衡状态——cr F F =不稳定的平衡状态（失稳）——cr F F§9—2 两端铰支细长压杆的临界力假定压力以达到临界值，杆已经处于微弯状态且服从虎克定律，如图，从挠曲线入手，求临界力。

①、弯矩：w F x M cr -=)(②、挠曲线近似微分方程：w F x M w EI cr -=='')( 即，0=+''w EIF w cr令 EIF k cr =202=+''w k w ③、微分方程的解：kx B kx A w cos sin += ④、确定微分方程常数：0)()0(==L w w )sin (.0sin 0,B kx w kL ===→πn Kl =（n=0、1、2、3……）EIF L n k cr==∴π222L EI n F cr π=→临界力 F c r 是微弯下的最小压力，故，只能取n=1 ；且杆将绕惯性矩最小的轴弯曲。

2min2cr F L EI π=∴§9—3 其它支承下细长压杆的临界力2min2)(l EI F cr μπ=——临界力的欧拉公式（μ——长度系数，L ——实际长度，μL ——相当长度） 公式的应用条件：1、理想压杆；2、线弹性范围内；【例】：试由挠曲线近似微分方程，导出下述细长压杆的临界力公式。
