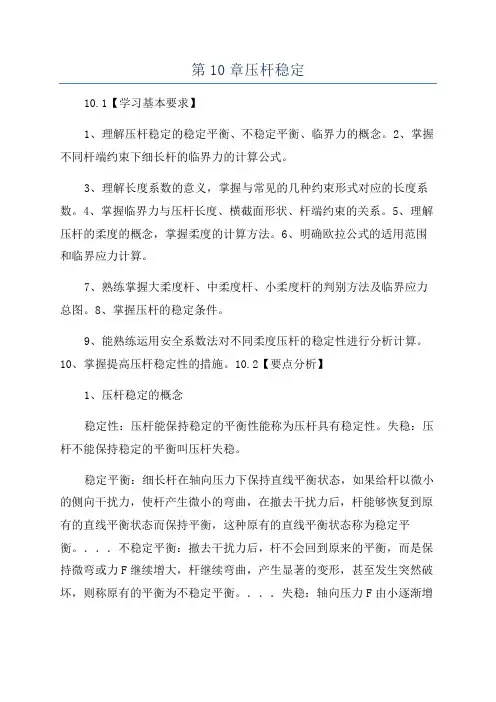

第10章压杆稳定10.1【学习基本要求】1、理解压杆稳定的稳定平衡、不稳定平衡、临界力的概念。

2、掌握不同杆端约束下细长杆的临界力的计算公式。

3、理解长度系数的意义，掌握与常见的几种约束形式对应的长度系数。

4、掌握临界力与压杆长度、横截面形状、杆端约束的关系。

5、理解压杆的柔度的概念，掌握柔度的计算方法。

6、明确欧拉公式的适用范围和临界应力计算。

7、熟练掌握大柔度杆、中柔度杆、小柔度杆的判别方法及临界应力总图。

8、掌握压杆的稳定条件。

9、能熟练运用安全系数法对不同柔度压杆的稳定性进行分析计算。

10、掌握提高压杆稳定性的措施。

10.2【要点分析】1、压杆稳定的概念稳定性：压杆能保持稳定的平衡性能称为压杆具有稳定性。

失稳：压杆不能保持稳定的平衡叫压杆失稳。

稳定平衡：细长杆在轴向压力下保持直线平衡状态，如果给杆以微小的侧向干扰力，使杆产生微小的弯曲，在撤去干扰力后，杆能够恢复到原有的直线平衡状态而保持平衡，这种原有的直线平衡状态称为稳定平衡。

．．．不稳定平衡：撤去干扰力后，杆不会回到原来的平衡，而是保持微弯或力F继续增大，杆继续弯曲，产生显著的变形，甚至发生突然破坏，则称原有的平衡为不稳定平衡。

．．．失稳：轴向压力F由小逐渐增大的过程中，压杆由稳定的平衡转变为不稳定的平衡，这种现象称为压杆丧失稳定性或压杆失稳。

临界平衡状态：压杆在稳定平衡和不稳定平衡之间的状态称为临界平衡状态。

临界压力或临界力：压杆由直线状态的稳定平衡过渡到不稳定平衡时所对应的轴向压力，称为压杆的临界压力或临界力。

（即能使压杆保持微弯状态下的平衡的力）【注意】①临界状态也是一种不稳定平衡状态。

②临界状态下压杆即能在直线状态下也能在微弯状态下保持平衡。

③临界力使压杆保持微小弯曲平衡的最小压力。

2、理想压杆理想压杆是指不存在初弯曲、初偏心、初应力的承受轴向压力的均匀连续、各向同性的直杆。

工程中实际压杆与理想压杆有很大的区别，因为实际压杆常常带有初始缺陷，如：①初弯曲的存在使压杆截面形心轴线不是理想直线；②初偏心的存在造成压力作用线与杆件轴线不重合；③残余应力造成材料内部留有初应力；④材质不可能是完全均匀连续的。

材料力学压杆稳定概念欧拉公式计算临界力材料力学是研究物体受力及变形行为的一门学科。

压杆稳定是材料力学中重要的概念之一、当一个杆件受到作用力时，如果杆件不发生任何形状上的变化，我们称之为杆件处于稳定状态。

然而，当作用力超过一定临界值时，杆件就会发生失稳，产生形状上的变化。

因此，欧拉公式就是用来计算杆件临界力的一种方式。

欧拉公式由瑞士数学家欧拉于18世纪中叶首次提出。

它的基本假设是杆件是理想化的，即杆件是均匀、无缺陷、具有均匀截面的杆件。

根据欧拉公式，杆件临界力可通过以下公式计算：Pcr = (π^2 * E * I) / L^2其中，Pcr表示临界力，E表示杨氏模量，I表示截面惯性矩，L表示杆件的有效长度。

从上述公式中可以看出，临界力与材料的弹性模量有关，即材料越硬，临界力越大；同时临界力与截面的形状也有关，即截面惯性矩越大，临界力越大；临界力还与杆件长度有关，即杆件越短，临界力越大。

例子：假设有一根长为L的无缺陷的圆柱形杆件，其截面半径为r，杨氏模量为E。

根据材料力学的知识，该圆柱形杆件的截面惯性矩可计算为I=(π*r^4)/4Pcr = (π^2 * E * ((π * r^4) / 4) ) / L^2通过上述公式，可以计算出该无缺陷的圆柱形杆件的临界力。

这个临界力表示了该杆件能够承受的最大作用力。

如果作用力超过了临界力，该杆件将发生失稳，产生形状上的变化。

总结起来，材料力学中的压杆稳定概念是指杆件在受力作用下不发生形状上的变化。

欧拉公式是用来计算杆件临界力的一种常用公式，可以帮助工程师们确定杆件的最大承载能力。

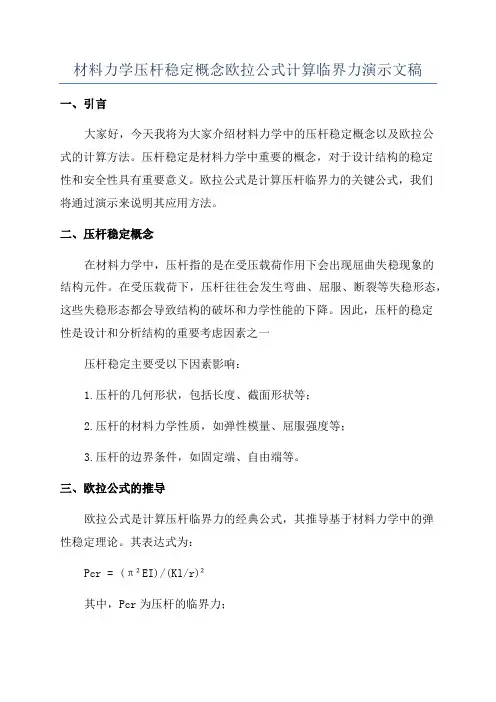

材料力学压杆稳定概念欧拉公式计算临界力演示文稿一、引言大家好，今天我将为大家介绍材料力学中的压杆稳定概念以及欧拉公式的计算方法。

压杆稳定是材料力学中重要的概念，对于设计结构的稳定性和安全性具有重要意义。

欧拉公式是计算压杆临界力的关键公式，我们将通过演示来说明其应用方法。

二、压杆稳定概念在材料力学中，压杆指的是在受压载荷作用下会出现屈曲失稳现象的结构元件。

在受压载荷下，压杆往往会发生弯曲、屈服、断裂等失稳形态，这些失稳形态都会导致结构的破坏和力学性能的下降。

因此，压杆的稳定性是设计和分析结构的重要考虑因素之一压杆稳定主要受以下因素影响：1.压杆的几何形状，包括长度、截面形状等；2.压杆的材料力学性质，如弹性模量、屈服强度等；3.压杆的边界条件，如固定端、自由端等。

三、欧拉公式的推导欧拉公式是计算压杆临界力的经典公式，其推导基于材料力学中的弹性稳定理论。

其表达式为：Pcr = (π²EI)/(Kl/r)²其中，Pcr为压杆的临界力；E为材料的弹性模量；I为截面的惯性矩；K为端部系数（取决于边界条件）；l为压杆的长度；r为截面的半径或半宽。

四、欧拉公式的应用1.计算压杆的临界力将具体的压杆参数代入欧拉公式，即可计算出压杆的临界力。

临界力是指当压杆受到该力时，会发生屈曲失稳现象。

因此，设计和使用压杆时，其受力不应超过临界力以保证结构的稳定性和安全性。

2.优化设计结构欧拉公式的计算结果可以用于优化设计结构。

通过改变压杆的长度、截面形状或材料，可以得到不同的临界力。

在满足结构强度和刚度的前提下，可以选择较大的临界力，以提高结构的稳定性和安全性。

五、演示为了更好地理解欧拉公式的应用，接下来我将进行一次实际的演示。

1.实验准备准备一个压杆样品，测量其长度和截面尺寸，并记录下材料的弹性模量。

2.欧拉公式计算根据测量得到的压杆参数，代入欧拉公式，计算临界力。

3.施加载荷将一定的载荷作用于压杆样品上。

材料力学压杆稳定公式材料力学是物理学的一个分支，研究物质的力学性质和物理性质以及它们之间的相互作用。

材料力学中的压杆稳定性问题，在工程中应用非常广泛，是一种典型的应用力学问题。

本文将对压杆稳定公式进行详细解析，并探讨它在实际应用场景中的应用。

一、压杆稳定公式的原理当压力作用于杆的轴向时，可能会导致杆件翻转或折断，这种失稳现象称为压杆稳定性。

压杆稳定性是压力元素设计过程中必须考虑的关键问题。

压杆稳定公式是工程师计算杆件失稳情况的重要工具。

压杆稳定公式由欧拉公式和Johnson公式组成。

欧拉公式是描述简单结构（如棒杆）失稳所必需满足的基本条件，它给出了压杆稳定的临界条件。

欧拉公式的表达式为：Pcr = π²EI/l²Pcr为极限荷载（稳定负荷），E为杨氏模量，I为惯性矩，l为杆的长度。

Johnson公式是实际应用中采用的压杆稳定公式，它考虑了杆的附加载荷和杆的弯曲刚度对稳定性的影响。

Johnson公式的表达式为：Pcr= σcA/{1+(σs/σc)[(A/A0)^2-1]}Pcr为极限荷载，σc为杆的材料弹性极限，σs为附加载荷产生的应力，A为杆的横截面积，A0为杆的理论横截面积。

Johnson公式是以欧拉公式为基础的，可以用于计算矩形截面、圆形截面和其他截面形状的杆件的极限稳定荷载。

二、压杆稳定公式的实际应用场景1.结构设计压杆稳定公式在结构设计中是至关重要的。

当设计师有多种杆件形状和材质可供选择时，可以利用压杆稳定公式计算每种形状和材质的极限荷载，以找到最适合的材质和形状。

2.建筑施工压杆稳定公式在建筑施工中也有广泛的应用。

在桥梁、塔和钢构建筑的建设中，压杆稳定公式可以帮助工程师确定结构的稳定性。

它们还可以检查杆件的尺寸和重量是否适当。

3.飞机制造在飞机制造中，压杆稳定公式可以用来计算气动稳定性问题，以确保飞机在不同高度和气压下的稳定性。

这对于飞行安全至关重要。

4.交通工程压杆稳定公式在交通工程中也有广泛应用。

第10章压杆稳定学习目标：1．了解失稳的概念、压杆稳定条件及其实用计算；2．理解压杆的临界应力总图；3．掌握用欧拉公司计算压杆的临界荷载与临界应力。

对承受轴向压力的细长杆，杆内的应力在没有达到材料的许用应力时，就可能在任意外界的扰动下发生突然弯曲甚至导致破坏，致使杆件或由之组成的结构丧失正常功能，此时杆件的破坏不是由于强度不够引起的，这类问题就是压杆稳定问题。

本章主要从压杆稳定的基本概念、不同支撑条件下的临界力、欧拉公式的适用条件以及提高压杆稳定性的措施方面加以介绍。

第一节压杆稳定的概念在研究受压直杆时，往往认为破坏原因是由于强度不够造成的，即当横截面上的正应力达到材料的极限应力时，杆才会发生破坏。

实验表明对于粗而短的压杆是正确的；但对于细长的压杆，情况并非如此。

细长压杆的破坏并不是由于强度不够，而是由于杆件丧失了保持直线平衡状态的稳定性造成的。

这类破坏称为压杆丧失稳定性破坏，简称失稳。

一、问题的提出工程结构中的压杆如果失稳，往往会引起严重的事故。

例如1907年加拿大魁北克圣劳伦斯河上长达548m的大铁桥，在施工时由于两根压杆失稳而引起倒塌，造成数十人死亡。

1909年，汉堡一个大型储气罐由于其支架中的一根压杆失稳而引起的倒塌。

这种细长压杆突然破坏，就其性质而言，与强度问题完全不同，杆件招致丧失稳定破坏的压力比招致强度不足破坏的压力要少得多，同时其失稳破坏是突然性，必须防范在先。

因而，对细长压杆必须进行稳定性的计算。

二、平衡状态的稳定性压杆受压后，杆件仍保持平衡的情况称为平衡状态。

压杆受压失稳后，其变形仍保持在弹性范围内的称为弹性稳定问题。

如图110-所示，两端铰支的细长压杆，当受到轴向压力时，如果是所用材料、几何形状等无缺陷的理想直杆，则杆受力后仍将保持直线形状。

当轴向压力较小时，如果给杆一个侧向干扰使其稍微弯曲，则当干扰去掉后，杆仍会恢复原来的直线形状，说明压杆处于稳定的平衡状态(如图)-所示)。
