用6p1制作的电子管短波发射机
- 格式:doc
- 大小:53.50 KB
- 文档页数:1
电子管功放电路全集一.电子管差分放大电路,用的电子管有ECC83 pdf(12AX7)二.前级放大器电源电路图前级放大器电路如图1所示,左右声道完全相同。
它由两级电压放大加阴极输出器组成,V1为第一级电压放大。
现代数码音源CD、DVD的输出电压一般都在2V左右,信号从IN输入,经R1衰减,通过栅极防振电阻R 2加至V1栅极,V1将信号放大,然后从屏极取出放大后的信号电压经C1耦合到下一级。
W1为V1交流负载的一部分,又是V2的栅极回路,同时起着总音量的控制作用。
V2a为第二级电压放大,将放大后的信号电压直接送到V2b栅极,这就叫做直接耦合。
采用直接耦合的V2a 与V2b屏栅电位一致,在静态时足以使V2b管屏流截止而不工作,在动态时由于信号电压的加入,才能使V2b进人工作状态。
这种直接耦合,由于少用了一只耦合电容,不存在信号的电路损耗。
传输效率高,传真度好,减少了低频衰减,有利于改善幅频特性。
V1、V2a阴极电阻R4、R6都未并接旁路电容,有本级电流负反馈作用,能够提高音质、消除失真。
V2b为阴极输出器,把前级放大的音频信号电压从阴极引出,经C2传送给功率放大器。
阴极输出器具有非线性失真小,频率响应宽的特点,它没有放大作用,电压增益小于1,但它有一定的电流输出,有恒压输出特性,带负载能力很强,推动任何纯后级功率放大器从容不迫、轻松自如。
它的输入阻抗高,输出阻抗低,大约才几百欧姆,能和末级功放很好地匹配,即使用较长的信号线传输,也不会造成高频损失,抗干扰能力强,可以提高信噪比,提高音乐的纯度,音质较好。
一台靓声、工作稳定可靠的放大器,离不开优质的电源作保证,特别是前级放大器,对电源的品质要求相当高,不应有交流声和噪声,哪怕只有一丁点儿,经过功率放大后,都会产生可怕的声压级,会严重影响音质。
6922电子管前级放大器图2是前级放大器的电源电路图,高压部分采用晶体二极管作桥式整流,用扼流圈作n型滤波,电子管稳压供电。
常用电子管资料12c 3p 三极管分米波振荡12g 2p 复合管检波, 低频电压放大和自动音量控制12h3p 二极管超高频检波及变频12j1s 锐截止五极管小功率放大及高频振荡12k3p 遥截止五极管高频电压放大13p1p 输出五极管束射四极管低频功率放大1b2 复合管检波和低频电压放大1k2 遥截止五极管高频电压放大1z1 二极管电视行回扫回程脉冲电压整流1z11 二极管电视行扫描回程脉冲电压整流1z1b 二极管电视行扫描回程脉冲电压整流1z7b 二极管高频脉冲整流2d1p 二极管分米波波段作检波用2j14b 锐截止五极管高频电压放大2j27 锐截止五极管高频电压放大2j27s 锐截止五极管小功率放大及高频振荡2p19b 输出五极管束射四极管功率放大2p2 输出五极管束射四极管低频功率放大2p29 输出五极管束射四极管小功率发射2p29o 输出五极管束射四极管小功率发射2p29s 输出五极管束射四极管功率放大及高频振荡2p3 输出五极管束射四极管功率放大2z2p 二极管高压整流2z2p-t 二极管高压整流4j1s 锐截止五极管小功率放大及高频振荡4p1s 输出五极管束射四极管振荡及功率放大5z1p 二极管小功率全波整流5z2p 二极管小功率全波整流5z3p 二极管小功率全波整流5z3pa 二极管专用设备整流5z4p 二极管小功率全波整流5z4pa 二极管小功率全波整流5z8p 二极管全波整流5z9p 二极管全波整流6b8p 复合管高频和低频电压放大, 检波和自动音量控制6c 1 三极管高频电压放大6c 11 三极管超高频振荡6c 12 三极管栅地电路中作低噪声超高频放大6c 16 三极管宽频带电压放大6c 19 三极管稳压电路中作电压调整管6c 1j 三极管超高频振荡6c 3 三极管宽频带高频电压放大6c 3-q 三极管宽频带高频电压放大6c 31b-q 三极管电压放大6c 32b-q 三极管电压放大6c 4 三极管宽频带高频电压放大6c 4-q 三极管宽频带高频电压放大6c 5d 三极管分米和厘米波波段的小功率振荡6c 5p 三极管检波和低频电压放大6c 6b 三极管低频电压放大及高频振荡6c 6b-m 三极管低频电压放大及高频振荡6c 6b-q 三极管低频电压放大及高频振荡6c 7b 三极管低频电压放大6c 7b-q 三极管低频电压放大6c 8p 三极管高频脉冲振荡6d3d 二极管分米波和厘米波的上限作检波用6d4j 二极管高频检波6d 6a 二极管检波或整流6d 6a -q 二极管检波或整流6d8d 二极管分米波和厘米波的上限作检波和电压测量6f 1 复合管变频或高频电压放大6f 2 复合管振荡, 混频及高频电压放大6f 3 复合管电视帧振荡或脉冲放大和帧扫描输出6g 2 复合管检波及低频电压放大6g 2p 复合管检波, 低频电压放大和自动音量控制6h2 二极管检波及小功率整流6h2-q 二极管检波及小功率整流6h2-t 二极管检波及小功率整流6h6p 二极管检波6h7b-q 二极管高频电压检波及小功率整流6j1 锐截止五极管宽频带高频电压放大6j1-q 锐截止五极管宽频带高频电压放大6j1b 锐截止五极管高频电压放大6j1b-q 锐截止五极管高频电压放大6j2 锐截止五极管混频及宽频带高频电压放大6j2-q 锐截止五极管混频及宽频带电压放大6j20 锐截止五极管宽频带高频电压放大6j23 锐截止五极管宽频带高频电压放大6j2b 锐截止五极管高频电压放大6j2b-q 锐截止五极管高频电压放大6j3 锐截止五极管高频电压放大6j3-t 锐截止五极管高频电压放大6j32b-q 锐截止五极管高频电压放大6j4 锐截止五极管高频电压放大6j4p 锐截止五极管宽频带高频和中频电压放大6j5 锐截止五极管宽频带高频电压放大6j5b-q 锐截止五极管高频电压放大6j8 锐截止五极管低频电压放大6j8p 锐截止五极管高频和中频电压放大6j8p-t 锐截止五极管高频电压放大6j9 锐截止五极管宽频带高频电压放大6j9-q 锐截止五极管宽频带高频电压放大6k1b 遥截止五极管高频电压放大6k3p 遥截止五极管高频电压放大6k4 遥截止五极管高频和中频电压放大6k4-q 遥截止五极管高频和中频电压放大6k5 遥截止五极管高频电压放大6n1 双三极管低频电压放大6n1-m 双三极管专业脉冲设备中作低频电压放大6n1-q 双三极管低频电压放大6n10 双三极管低频电压放大6n11 双三极管低噪声高频电压放大6n12p 双三极管低频电压放大6n13p 双三极管电子稳定电路6n15 双三极管低频电压放大及高频小功率振荡6n16b 双三极管低频电压放大及高频振荡6n16b-q 双三极管低频电压放大及高频振荡6n17b 双三极管低频电压放大6n17b-q 双三极管低频电压放大6n2 双三极管低频电压放大6n2-q 双三极管低频电压放大6n21b-q 双三极管低频电压放大6n3 双三极管高频电压放大6n4 双三极管低噪声电压放大6n5p 双三极管电子稳定电路6n6 双三极管触发器, 阻尼振荡器及阴极输出器6n6-q 双三极管触发器, 阻尼振荡器及阴极输出器6n7p 双三极管低频功率放大6n8p 双三极管低频电压放大6n8p-t 双三极管低频电压放大6n9p 双三极管低频电压放大6p1 输出五极管束射四极管低频功率放大6p12p 输出五极管束射四极管电视行扫描电路功率及脉冲电流放大6p13p 输出五极管束射四极管电视行扫描电路放大和振荡6p14 输出五极管束射四极管低频功率放大6p14-q 输出五极管束射四极管低频功率放大6p15 输出五极管束射四极管视频输出电压放大6p15-q 输出五极管束射四极管视频输出电压放大6p25b 输出五极管束射四极管低频功率放大6p30b-q 输出五极管束射四极管低频功率放大6p31b-q 输出五极管束射四极管低频功率放大6p3p 输出五极管束射四极管低频功率放大6p4p 输出五极管束射四极管低频功率放大6p6p 输出五极管束射四极管低频功率放大6p9p 输出五极管束射四极管宽频带功率放大6s6 输出五极管束射四极管宽频带电压和功率放大6t1 输出五极管束射四极管推挽输出6u1 复合管混频6u2 复合管电视同步分离和正弦波振荡6z18 二极管电视行扫描输出电路作阻尼用6z19 二极管电视行扫描输出电路作阻尼用6z4 二极管全波整流6z4-q 二极管全波整流6z4-t 二极管全波整流6z5p 二极管小功率全波整流fu-13 发射管功率放大fu-15 发射管功率放大及振荡fu-15j 发射管功率放大及振荡fu-17 发射管功率放大及高频振荡fu-17t 发射管功率放大及高频振荡fu-19 发射管功率放大及高频振荡fu-25 发射管高低频功率放大, 倍频, 振荡和阳极调幅fu -27f 发射管 110hz 以下功率放大, 振荡和调幅fu-29 发射管米波范围内作功率放大, 振荡以及在短波范围内作线性放大fu-29t 发射管米波范围内作功率放大, 振荡以及在短波范围内作线性放大fu-31 发射管米波波段作功率放大和振荡fu-32 发射管米波波段作功率放大和振荡fu-32t 发射管米波波段作功率放大和振荡fu-33 发射管功率放大和振荡fu -400f 发射管大功率音频扩大机, 电视发射机fu-46 发射管高频放大, 振荡, 倍频, 调频fu -483f 发射管超高频振荡fu-5 发射管调幅及低频功率放大fu-50 发射管功率放大和高频振荡fu -500f 发射管无线电设备中功率放大和振荡fu-50j 发射管功率放大和高频振荡fu-7 发射管高低频功率放大, 倍频, 振荡和阳极调幅fu-80 发射管 50mhz 频率以下作功率放大和振荡fu-80j 发射管 50mhz 频率以下作功率放大和振荡fu-81 发射管功率放大和振荡fu-811 发射管功率放大和振荡fu-81j 发射管功率放大和振荡wf1p 稳压信号发生器稳定输出电压wf2p 稳压信号发生器稳定输出电压及测量电阻噪声仪器wl10p 稳流稳定电流wl11p 稳流稳定电流wl12p 稳流稳定电流wl1p 稳流稳定电流wl2p 稳流稳定电流wl31p 稳流稳定电流wl3p 稳流稳定电流wl4p 稳流稳定电流wl5p 稳流稳定电流wl6p 稳流稳定电流wl8p 稳流稳定电流wy1 稳压稳定电压wy1-q 稳压稳定电压wy1-t 稳压在特殊设备中作稳定电压用wy10p 稳压稳定电压wy2 稳压在专用设备中作稳定电压用wy202b 稳压高稳定性设备中稳定直流电压或作托持元件wy2p 稳压稳定电压wy 300g 稳压用于高电压小电流电路wy 301g 稳压用于高电压小电流电路wy 302g 稳压用于高电压小电流电路wy 303g 稳压用于高电压小电流电路wy3p 稳压稳定电压wy4p 稳压稳定电压wy5b 稳压稳定电压。
采用高压开关电源的功率合成式6P1电子管2×10W 功放浙江传媒学院 电子信息学院 温怀疆电子管音色偏暖,参数一致好,温度稳定系数高,过载能力强,导电噪声低,以及偶次失真人耳不易辨出等优点,长期以来一直被音响爱好者所喜爱。
但功率较大电子管、输出变压器、电源变压器的成本较高的问题一直困扰广打音响爱好者,笔者在这里进行了一个创新设计,较好地解决了这个问题,其主要创新有两个,一个是改制出具有较强负载能力的高压开关电源,另一个是采用功率合成的方式使廉价的6P1也能输出10W 的额定音频功率。
1.电源的改制电源改制采用普通计算机ATX 电源,由于ATX 电源主要输出功率的电压为+3.3V 、+5V 和+12V ,我们这里拟将+5V 电源提升到+6.3V ,对于ATX 电源,笔者进行了多个分析和解剖,虽然有一些细节电路可能不太一样,有些甚至是内部的集成芯片也不一样(如LT494、SDC2921、AT2005、SG6105等),从几个电源电路分析情况来开,多数电源是对+3.3V 、+5V 和+12V 都进行相应的取样控制,其他电压基本不管,针对这种情况笔者采取的方法是: 拆封开关变压器,把开关变压器从电路板中拆下,拨开黄色胶带,把胶合的磁心分开,这步不容易,因为如果直接敲打,磁心就会破碎,比较好的办法,是把拆下的开关变压器放入刚开的开水中,这样胶一般都比较容易被分开,可确保磁心完好,把磁心拆开以后,将线圈骨架拿出,将线圈也拆开,注意记住线圈的引脚、匝数以及绕制方向等,否则可能出现同名端错误。
笔者拆过若干个,从拆解情况看+3.3V 、+5V 采用同一绕组都是两个3匝,+12V 是在+5V 绕组的基础上加绕两个4匝。
当次级线圈全部拆掉后,请注意用电吹风将骨架里剩余的初级线圈吹干。
642153ABΦ0.4m m 3T 独立接头独立接头7独立接头Φ0.4m m 3TΦ0.21m m 4TΦ0.21m m 4TΦ0.21m m 65T原5V ,现出6.3V原5V ,现出6.3V图1 开关变压器绕组结构及改造图 图2电压检测分压电路1)绕组改绕,+5V绕组改用φ0.4mm漆包线绕两个3匝,+12V加绕两个4匝改用φ0.21mm漆包线,因为+12V基本没有用,只是用来满足电路检测需求的;再用φ0.21mm漆包线单独绕65匝,经实际测量整流滤波后可以输出+280V左右的直流电压(加载140mA测量,空载可以到375V左右)。
收音机中常用低放电子管的代换方法在修理电子管收音机时,常常遇到电子管的代换问题。
有的同志由于对电子管的性能、特点不十分了解,一些容易解决的问题,却变得复杂起来。
甚至觉得束手无策。
为了便于业余爱好者修理时参考,这里讲一些实际的电子管代换方法。
而关于电子管的详细工作原理和参数,不在这里赘述,必要时可查有关书籍和手册。
近年来国产普及型电子管收音机,功放级一般使用6P1小九脚管;而旧式国产电子管收音机功放级常用6V6、6P6P等大八脚管。
此外,电子管收音机中常用到的功放管还有:6P14、6AQ5(EL90)、6BQ5(EL84)以及6П1П、6П14П、6П6C等。
这几种功放管是可以互换的,具体方法如下:1.6П1П(苏式管)和国产6P1的性能、参数及接线完全相同(见图1)。
因此,这两种管子可以直接互换。
代换时,输出变压器、阻容元件、管座等,可不作任何更改,直接将要代换的电子管插入原收音机相应的管座即可。
2.6P14(6П14П)的性能参数与6P1相近。
例如,它的板极最佳负载为5.2千欧,而6P1是5千欧。
6P14的最大输出功率为4.2瓦而6P1为4.8瓦。
但它们的管脚接线不同(见图2)。
换用时,可仍用原来的管座。
6P14(6П14П)是宽频带功放管,一般多用在高质量的音频功率放大电路中。
如果用6P14(6П14П)代替6P1,6P1的输出变压器仍可使用。
这样代换,虽然6P14(6П14П)的优点没有充分发挥出来,但还是比较实用的。
代换时应注意6P1的阴极电阻为300欧左右,而6P14的阴极电阻为120~140欧左右;6P1的灯丝电流是0.6安培,而6P14的灯丝电流是0.76安培,这可能会使原来的电源变压器灯丝绕组负载过重。
如果原灯丝绕组功率容量不富裕的话,电源变压器可能会发热。
还应注意的是,6P1的栅阴电压是负12伏,而6P14的栅阴电压是负6伏。
也就是说用6P14代替6P1时,应注意激励电压可能会过大,而造成失真。
6P3P电子管甲类单端功放机拉丝不锈钢6N1推6P455.0元6P3P电子管甲类单端功放机(拉丝不锈钢6N1推6P3P单端成品)最近售出7件客户评价:"是保安帮签收的,看了下好重,焊的还可以,还点了绝缘硅胶,感觉胆机的电子原件没有石机多,对电子管不是很懂,觉得就这几个原件能发声,刚开始没输出线用网线接的,声音好硬,没层次感,听了半个多小时,煲机,效果没什改善,最后买了专门的音箱线效果才上了一个层次,觉得还不错,到时候换个好点的喇叭试下,就是感觉电子原件好少,老板人不错,给个好评,就是老板可能太忙了,旺旺在线可回的太慢,机器继续试验中"客户评价:"东西很好,物流很慢,广州到南宁4天。
"客户评价:"第一次玩胆机,东西很漂亮,对音质提升也有帮助,关键是陈师傅人很好,因为音箱是后订的,陈师傅还给延长了付款期限,好评啊"客户评价:"很好,手工和布线很好很合理。
试听底噪几乎听不到。
值得购买。
"客户评价:"还好!"客户评价:"不错的胆机,性价比很高,正在煲机中,期待升级!谢谢陈师傅!辛苦了!"客户评价:"本人02年发烧至今,亲戚所做的关氏MA-one胆机、金嗓子功放,从丹特声到全套天朗海潮落地式,自己本来对音响要求还是极高的。
\n这次的搭配:\n1、功放-广大坛陈师傅做的手工纯胆机-500元\n2、音箱-中大玲韵-500元\n3、国产秋叶原信号线、音箱线若干。
-250元\n4、乐之邦-茉莉声卡-368元(声卡很重要,用集成去听就简直是对不起整套系统)\n\n如果音箱是肉身,这套功放可谓是灵魂,接入胆机的情况下,此套系统放在我5米的办公桌可谓刚好,听歌时候结像好,空气感、声场都发挥不错,三频调试均衡可谓难能可贵,低音打得恰到好处,不会太强,但是深度大,表现清晰,听《尘鼓》每个鼓点的细节都不会遗失。

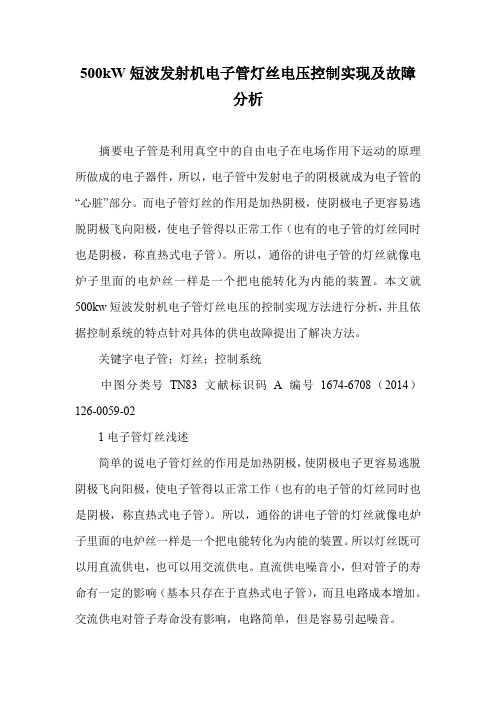

500kW短波发射机电子管灯丝电压控制实现及故障分析摘要电子管是利用真空中的自由电子在电场作用下运动的原理所做成的电子器件,所以,电子管中发射电子的阴极就成为电子管的“心脏”部分。
而电子管灯丝的作用是加热阴极,使阴极电子更容易逃脱阴极飞向阳极,使电子管得以正常工作(也有的电子管的灯丝同时也是阴极,称直热式电子管)。
所以,通俗的讲电子管的灯丝就像电炉子里面的电炉丝一样是一个把电能转化为内能的装置。
本文就500kw短波发射机电子管灯丝电压的控制实现方法进行分析,并且依据控制系统的特点针对具体的供电故障提出了解决方法。
关键字电子管;灯丝;控制系统中图分类号TN83文献标识码A编号1674-6708(2014)126-0059-021电子管灯丝浅述简单的说电子管灯丝的作用是加热阴极,使阴极电子更容易逃脱阴极飞向阳极,使电子管得以正常工作(也有的电子管的灯丝同时也是阴极,称直热式电子管)。
所以,通俗的讲电子管的灯丝就像电炉子里面的电炉丝一样是一个把电能转化为内能的装置。
所以灯丝既可以用直流供电,也可以用交流供电。
直流供电噪音小,但对管子的寿命有一定的影响(基本只存在于直热式电子管),而且电路成本增加。
交流供电对管子寿命没有影响,电路简单,但是容易引起噪音。
一般情况下,前级管增益大,如常用的12AX7或6AX7的μ值将近100,其增益非常大,用其做放大电路放大倍数在50倍以上,如两级放大的话放大倍数达50×50=2500倍。
所以前级放大信噪比很重要,尤其是用电子管作成的失真电路,很小的噪音干扰都会被放大为很明显的交流声,所以采用直流供电。
交流供电当然引起噪音的因素很多,如地线的处理也非常之重要。
一般情况下,后级管增益小,电流大,主要担任功率放大。
而且灯丝电流也相对大,整流稳压相对复杂,所以常采用Ac供电。
电子管灯丝的寿命受以下一些因素的影响:1)灯丝电压偏高对电子管寿命影响严重。
若灯丝电压互感器高于额定值3%,灯丝功率将加大5%,放射能力提高20%,但阴极寿命下降50%;2)阴极在2000k时的电阻约为在室温时300k电阻的7倍。
和初学者谈谈电子管收音机电源电路本帖最后由白居不易于 2017-5-9 10:13 编辑电子管工作时要耗电,因此任何电子管收音机都离不开电源。
比如束射功放管6P1,电子管手册给出灯丝电压6.3V,灯丝电流0.45A,屏极电压250V,第2栅(帘栅)极电压250V,第1栅电压(栅极偏压)-12.5V(有的电子管给出阴极电阻值)。
电子管收音机的电源电路包括灯丝电压'、屏极、帘栅极等需要的直流高压以及信号栅极的偏压三部分:一、灯丝电源,也叫甲电,A电。
除极少数冷阴极电子管不需要灯丝电源,直热式管灯丝通电后发射电子,旁热式管灯丝加热氧化物阴极。
常用的电子管灯丝分两类,一类是电压相同,电流各异,如直热管1A2、1K2、1B2等灯丝电压1.2V,2P2(灯丝电压串接2.4V,并联1.2V)。
6N2、6P1、6Z4、6N8P、6P6P等表示灯丝电压为6.3V;12AX7、12AT7、12AU7,灯丝电压串接12.6V,并联6.3V。
另一类为电流相同,电压各异,如12SA7GT、12SK7GT、12SQ7GT、35L6GT、50L6GT、35Z5GT等电流均为0.15A,适用于交直流两用串丝机电路。
国外有的复合管灯丝电压117V,可直接用于110V交直流电源。
此外欧洲管H(0.15A)、P(0.3A)、U(0.1A)、X(0.6A)等打头的电子管均为串丝机使用电子管,其性能与E(灯丝电压6.3V)打头后缀相同的电子管一样。
一些老式电子管和军用代号电子管的灯丝电压需要查阅手册,还有一种0打头的冷阴极整流管,不需要热丝。
1、直流收音机灯丝电源采用电池供电:过去有一种大型甲电,电压1.5V,用于收音机灯丝和老式电话机,国产直热管灯丝电压1.2V,在电池电压降低后仍然保持较高灵敏度,比美式灯丝电压1.4V直热管经济耐用,为业余制作的首选。
后来有一种热电偶发电器,点燃煤油灯加热后产生电能供给直流收音机使用,但是成本较高,没有普及。
巧改电子管收音机(转)巧改电子管收音机(转)现在很多家庭还保留着过去的电子管收音机,在废品站也经常见到它的身影。
这个为人们做出很大贡献的功臣,因为饭量大(耗电量大)而被新产品代替,无可奈何地退出历史舞台,让人感到非常可惜!但是由于这种机器,灵敏度高、选择性好、音质优美,声音特别好听,至今还是让人们十分怀念。
针对这位功臣的饭量大和年纪大(一些部件可能已经老化损坏),我从广播爱好者的立场出发,为它做一点改进,抛砖引玉,请大家多想办法。
友情提醒,在实践以下活动之前,应该找些包括安全用电知识在内的有关书籍学习、或在有经验的朋友帮助下进行:1,改整流管:工作起来滚烫滚烫的状况说明--这是电子管收音机第一耗电大户!我们可以用在坏节能灯中找到的1N4007二极管来代替它。
以北京那套电子管6Z4为例,将电子管拔掉,在电子管阴极与两个屏极之间接入两只1N4007二极管,注意二极管的箭头都指向阴极。
拔掉电子管,从上面(正面)数,宽间隙的右面第一脚是屏极A,由此反时针数第三脚是阴极(即反数第五脚)。
宽间隙的左面第一脚是屏极B(即反数第七脚)。
接好后,认真检查二极管的方向,确认后,即可开机正常使用。
2,改指示灯:原来的灯寿命短、故障多,来源困难。
可用各种颜色的高亮度发光二极管代替。
而且由于发光二极管工作在6.3V交流电,且底盘本身是一条通路,所以发光二极管的任意一脚可以随便固定在底盘上,使用公用6.3V那一档供电,这样比使用独立的整流管灯丝电源要方便。
另外一脚与那个6.3V绕组之间接入一只300--700欧姆1/4瓦的电阻即可。
这样改装、除了免去使用灯泡的缺点,还增加了美感。
3,改影示管:就是那个会发能扩缩绿光的那只电子管。
省掉它,对机器性能无任何影响。
因为实际收听中,人们主要是靠耳朵来指挥手调谐的,而且它很容易衰老,且不好找。
说心里话,它耗电不多,在它正常工作时候,拔掉它怪可惜的。
等它衰老后,可以在原来位置,利用灯丝供电,点亮你喜爱的几种颜色的发光二极管,找一小块透明塑料当窗户,也是挺好看的。
大功率电子管在短波发射机中的应用及维护作者:廖文锋来源:《科技传播》2017年第03期摘要电子管,是一种最早期的电信号放大器件,应用于电视机、收音机、扩音机等电子产品。
大型电子管常应用于发射机的末极,由于电子管体积大,价格昂贵,且直接影响播音效果的特点,在维护中尤其重视。
本文以旭光产FU616C为例,介绍大型电子管在短波发射机中的应用和维护。
关键词电子管;四级管;真空器件中图分类号 G2 文献标识码 A 文章编号 1674-6708(2017)180-0068-021 大功率电子管介绍电子管的寿命主要取决于阴极的寿命。
阴极的材质一般有纯钨阴极,氧化物阴极和碳化钍钨阴极。
碳化钍钨阴极通常是直热式的,通过一点电压加热,即可产生热电子放射,所以它是灯丝也是阴极。
根据材质和原理碳化钍钨阴极与氧化物阴极相比较有更长的使用寿命,一般在2 000~10 000小时以上。
国家新闻出版广电总局七三一台的sw100-Ⅱ100kw短波发射机射频末极使用了旭光牌的FU616C真空电子管。
(原设计为西门子产的rs2054sk,由于我国制造工艺的提高和价格等各种因素现使用旭光FU316C替代)。
FU316C是一种大功率金属陶瓷四极管,采用的是网状钍钨阴极、鼠笼型栅极、同轴电极结构。
阳极采用超蒸发冷却方式,最高工作频率150MHz,输出功率可达100kW。
FU616C实际是一个四极管(如图1),k为阴极,g1为控制栅,g2为帘栅,a为屏极。
阴极实质上也是电子管的灯丝,给灯丝加上电压,当灯丝被加热到一定温度时,阴极就可以发生电子,保证管内电流流通。
阳极的作用主要是建立必要的管内电场,接受阴极发射出来的电子,形成阳极电流,由于阴极发射出的电子不断对阳极板进行轰击,阳极会产生大量的热量,为了带走阳极的热量,在阳极下面设计了两个口,一个出水口,一个入水口,经过处理后的纯净水通过在阳极进行超蒸发冷却,带走热量,是管内保持一定的温度,有利于电子管性能的稳定。
用6p1制作的电子管短波发射机
L1选用22mm的漆包线在MX-2000的磁环上绕100匝。
L2决定电台的发射频率。
如果频率选在中波波段时,L2可选用35mm的漆包线在中波磁棒上30 +50匝,或选用13mm的漆包线在25mm的纸筒上密绕90匝。
这样发射频率会落在550-1650kHz之间。
如果选用短波波段时,L2可用 0.5mm的漆包线在16mm的纸筒上间绕9匝。
这样构成的振荡器频率就落在6~18MHz之间。
C5为空气双联,其容量为360pFx2。
B1为原机电源变压器。
高压部分整流改用4只IN4007。
B2为原输出变压器。
C2、C3、以为机内拆得的云母电容,其中C2、C3耐压以大于400V为佳。
R1、 R2也可自己购水泥电阻。
因牦散功率较大,其功率选≥IW。
TX为1/4天线,可用一段粗导线代替,‘长度约为发射波长的1/4。
笔者选用的是3mm、 8m长的漆包线。
整个电路安装无需使用敷铜板,直接用一块胶木板,在其上钻.孔,搭棚焊接即可。
只要元件良好,装好后电路即会起振,起振时G内能看到浅蓝色的电子流,并伴有“咝咝”的声音。
如果有条件,可做一个简单的场强仪,通过调节R2使发射场强达到最大。
天线可通过绝缘子垂直安装在墙上。
接上天线后在 B2处输入5W左右的音频信号,将一个收音机和发射机的距离拉远,收音机应能清晰地收到信号,失真度也不应很明显。
若发射时交流声太大,接地便能解决。
经实测,发射功率有4.5W.。
