美国SINOR超滤膜组件GLAN-TO技术手册

超滤（ULTRAFILTRATION，简称UF）是一种固液分离制程中，以中空纤维过滤膜滤除非溶解性固体的装置。

本超滤系统，其分子量滤除点（Molecular Weight Cut-off）在100，000左右，专设计用于去除原水中的微粒、细菌或悬浮物等，降低原水的浊度值。

由于超滤膜具有低压下的较大产水量的特征，在低压条件下，膜表面的浓水压差极化现象得到了缓解，被截留物不会被压实，所以膜组件会更容易清洗，可以用相对较小的流量和较少的水量将膜冲洗干净，可以大大延长膜化学清洗的周期。

1、设计规范(1)、控制方式：全自动PLC或手动(2)、pH值范围：3～9(3)、工作温度：5～35°C(4)、工作压力：〈 0.3 MPa(5)、最大压差：〈 0.18 MPa2、设计规格3.使用前注意事项（1）、选择装设地点应可防止日晒、雨淋及通风的地方；（2）、连接管材必须是PVC或SUS#316以防止铁锈污染；（3）、检查各固定锁夹及螺丝是否松脱；（4）、送电前应将电器箱上所有开关置于关闭位置；（5）、电机运转方向测试，确认电机运转方向正确。

4. 控制原理UF系统有两种操作模式：（1）自动（2）手动（1）、自动：在自动操作模式下，系统运行受PLC程式控制，当系统发生超出预定值时，系统提供关闭功能，让操作人员及时采取措施，以免造成系统损坏。

（2）、手动：在手动操作模式下，系统依操作者设定执行运转，当系统发生超出预定值时，系统无法提供自动停机保护功能，因此正常运转时不建议使用此模式。

UF装置运行步骤为了使UF装置持续产出满足需要的过滤水，必须满足三个条件。

它们包括：合格的进水水质，合适的反洗时间间隔，及时的化学清洗。

上面的任一条件不满足，装置将难以稳定产出满足需要的过滤水。

在膜过滤过程中，膜污染是一个经常遇到的问题。

所谓污染是指被处理液体中的微粒、胶体粒子、有机物和微生物等大分子溶质与膜产生物理化学作用或机械作用而引起在膜表面或膜孔内吸附、沉淀使膜孔变小或堵塞，导致膜的透水量或分离能力下降的现象。

中空纤维超滤膜产品技术手册英文Hollow Fiber Ultrafiltration Membrane Product Technical Manual1. IntroductionHollow fiber ultrafiltration membranes are advanced filtration solutions widely used in various industries for liquid separation processes. This technical manual aims to provide a comprehensive guide to understanding the technology behind hollow fiber ultrafiltration membranes and their applications.2. Technology Overview2.1 Membrane StructureHollow fiber ultrafiltration membranes consist of a porous membrane material in a tube-like shape. The membrane material allows only the passage of particles within a specific size range, retaining larger particles and molecules while allowing smaller ones to pass through.2.2 Membrane Pore SizeThe pore size of the hollow fiber ultrafiltration membranes ranges from 0.01 to 0.1 micrometers, enabling the separation of macromolecules, suspended solids, colloids, and microorganisms from liquids.2.3 Membrane MaterialHollow fiber ultrafiltration membranes are typically made from polymer materials such as polysulfone, polyethersulfone, or polyvinylidene fluoride(PVDF). These materials offer excellent durability, chemical resistance, and high permeability.3. Advantages of Hollow Fiber Ultrafiltration Membranes3.1 High Filtration EfficiencyThe uniform and dense membrane structure of hollow fiber ultrafiltration membranes ensures efficient separation and filtration performance, achieving a high level of purity in the filtrate.3.2 Wide Range of ApplicationsHollow fiber ultrafiltration membranes are used in various industries, including water treatment, pharmaceuticals, food and beverage, biotechnology, and wastewater treatment. They are suitable for the recovery of valuable components, removal of pollutants, and purification of liquids.3.3 Cost-EffectivenessThe modular design of hollow fiber ultrafiltration membrane systems allows easy scale-up and flexibility. The compact size and high productivity of these systems result in reduced operational and maintenance costs.4. Applications4.1 Water TreatmentHollow fiber ultrafiltration membranes are widely applied in the treatment of surface water, groundwater, and wastewater. They effectively remove suspended solids, turbidity, bacteria, and viruses, ensuring safe and clean drinking water.4.2 Food and Beverage ProcessingIn the food and beverage industry, hollow fiber ultrafiltration membranes are utilized for clarification, concentration, and separation processes. They remove undesirable particles, improve product quality, and extend shelf life.4.3 Biotechnology and PharmaceuticalsHollow fiber ultrafiltration membranes are essential in biotechnology and pharmaceutical industries for the purification and concentration of bioactive substances, separation of proteins, and removal of endotoxins and viruses.4.4 Industrial ProcessesIndustrial processes such as recovery of valuable compounds, solvent exchange, and purification of chemicals can benefit from the use of hollow fiber ultrafiltration membranes. These membranes provide high selectivity, efficiency, and cost savings.5. Maintenance and TroubleshootingProper maintenance is crucial for ensuring the long-term performance and longevity of hollow fiber ultrafiltration membranes. Regular cleaning, monitoring, and periodic integrity testing are recommended practices. In case of any issues, refer to the manufacturer's guidelines or seek technical support.6. ConclusionThis technical manual provides a comprehensive overview of hollow fiber ultrafiltration membranes, their applications, advantages, andmaintenance requirements. By understanding the technology behind these membranes, users can effectively utilize them for various liquid separation processes in different industries.Note: This article has been written in the format of a technical manual, as requested.。

XIGA TM 原理和操作手册目录工艺描述XIGA TM原理储存和运输安装膜组件开机程序膜完整性测试组件修复程序工艺描述由于高寿命的膜技术的发展，微滤和超滤已经应用到大规模的过滤过程中，而且这种进展由于采用了被许多超滤过程采用的错流过滤，而更加具有吸引力。

错流的方式确实提高了超滤和微滤过程的表现。

但是一个致命的缺陷妨碍了这种过滤方式在大规模的过滤过程中的应用：这就是非常高的运行能耗。

X－FLOW的XIGA TM-使得微滤和超滤工艺使用终端过滤（Dead-end mode）成为可能。

采用这种过滤模式的运行能耗仅仅为错流过滤能耗的一小部分.并且在这种工艺中，X－FLOW 发明了一种采用永久亲水毛细管膜的新组件。

组件的设计采用8”形式，这是卷式膜，尤其是卷式反渗透膜采用的一种标准形式。

标准压力容器中，可以放入多个膜组件，进水方式可以为一端进水,也可以为两端进水.两端进水的好处是可以减轻压力损失,因此保证在整个压力容器长度方向上，均可以获得稳定的出水量。

通常工艺采用,出水量恒定的方式。

因此,膜过滤压降（TMP）将随着过滤过程的进行不断升高。

这就需要间隔一段时间，就进行反洗，来控制TMP的升高。

同时我们还推荐，间歇地加入双氧水、次氯酸等消毒剂来控制细菌的增长，有助于减少TMP的增加。

另外,还需要每月左右进行化学清洗清洗剂可采用氢氧化钠、EDTA、柠檬酸等。

根据XIGA TM概念设计的大型膜过滤工厂PWN/荷兰XIGA TM原理过滤XIGA TM组件由PVC外筒和中心出水管，以及中空纤维膜丝组成，膜丝材料为聚醚砜和聚乙烯吡咯酮共混材料。

中空纤维膜丝由2－3cm的环氧树脂密封在PVC外筒中，原水从毛细管的内部进入。

过滤时，比膜孔径大的颗粒被截留在膜的表面，并存留在毛细管间.而滤液，以及包含在滤液中的离子和小于膜孔径的颗粒物通过膜表面，并被收集到中心集水管中.上述即为过滤过程。

过滤过程的驱动力来自入水（进入毛细管）和出水(出毛细管）之间的压力差，即所谓的过滤压降（TMP）。

SV 超 滤 操 作 手 册1.SV超滤膜组件设计和维护1.1 SV超滤膜组件基本技术说明SV系列超滤膜组件是一种中空纤维内压式超滤膜组件，超滤膜中空丝内径为 1.0mm或1.2mm，超滤膜平均截留分子量为80,000道尔顿。

超滤膜的材料为改性PVC，经过改性后的PVC具有亲水性好、耐有机污染、耐酸碱等特点。

超滤膜组件的端头采用环氧树脂浇铸的方法封装。

SV系列超滤膜可用于除去水中的悬浮微粒、胶体、微生物等。

在水压的作用下水分子及小分子物质等透过超滤膜，水中的悬浮微粒、胶体、微生物等则被截留在超滤膜的内表面。

由于超滤膜上的微孔很小，可以有效除去各种水中悬浮颗粒、胶体、细菌和大分子有机物等，这些截留物质可能会在膜的内表面集聚，所以需要对超滤膜组件进行定期的反冲洗和加药清洗。

为满足各种不同用户及不同水处理吨位的需要，现提供直径为10英寸、6英寸和4英寸多种规格的膜组件。

10英寸膜组件长度是60英寸，6英寸和4英寸的均是50英寸。

直径为10英寸、6英寸的膜组件，外壳采用了耐压耐腐蚀的PVC；4英寸直径的膜组件则采用了不锈钢承压外壳，采用可插入式滤芯，在更换滤芯时无需更换不锈钢外壳，节省了换膜成本。

SV系列超滤膜的优异性能使超滤膜组件可以应用于地表水、井水和海水的除菌、除病毒、除胶体和悬浮颗粒。

SV超滤膜组件在工业用水处理系统中，可以用于RO系统的预处理和工业循环用水或污水处理中的阶段处理等项目中。

1.2 SV超滤膜组件应用范围SV超滤膜组已在下列情况得到了广泛的应用：1．反渗透的预处理，原水包括海水、地表水、井水等。

2．城市、乡镇、农村供水处理。

3．冷凝水回用，食品、饮料加工用水。

4．制药用水除热源。

5．处理地表水和井水用于饮用。

6．深度处理废水进行回收利用。

7．白酒的除浊，果酒、葡萄酒、黄酒的除菌、除浊。

8．应用于食品、发酵、乳业中的浓缩处理。

1.3 SV工业超滤膜组件技术性能参数最新的SV超滤膜组件采用了高技术生产的PVC合金超滤膜，它具备如下优点：z膜材料是耐污染、亲水的改性PVC。

超滤膜使用说明一、预备工作a.首先检查电控柜是否通电，并保证合上所有的空开。

b.超滤进水口压力控制在0.25Mpa以内（即超滤膜初始运行时，在保证设计通量的前提下，如果此时压力低于0.25 Mpa，那么就在此压力下运行，不需要提高到0.25Mpa，这样能有效延长膜元件的使用寿命），反冲流量：>产水量的1.5倍，反冲压力: 0.15Mpa--0.25Mpa注意：膜反冲主要关注的是透过膜的水量也就是反冲量必须大于产水量的1.5倍，反冲通过量在规定的压力内越大越好，即反洗泵选型时, 在0.25Mpa条件下流量最少应是产水量的1.5倍)。

c.初始状态上述一切准备就绪后，打开手动阀F1、F2、F3、F4、F5、F6、F7、B1（关闭程度按浓水流量及回流比调节好）其余手动阀F8、F9处于关闭状态（即为正常的停机状态）。

二、典型工艺：图上标示的文字：原液为进水口，超滤液为透过液口(又为反洗进口)，浓缩液为浓缩液回流口（又为排污口）。

用户为了节省组装费用可只需利用一个浓缩液口作为浓水回流口，可用4~5mm的UPVC板（采用车床加工成与膜端口橡胶垫片一样尺寸）堵住其中靠近进液口的那个浓缩液口。

请务必注意ESUF超滤膜元件的原液进口中间有导流分布管，它只能作为进水口，不能作为排水口，远离进水口的侧面浓缩口可作为排污口。

三、超滤流程图（见附图）及运行设备正常投运的基本工作流程示意如下：运行水反洗排污运行（40分钟）（30秒）（15秒）A、自动运行（所有手动阀门均在初始状态）打开气动阀门V1、V2、V3，数秒钟（待定）后开启原水泵、措流泵（清洗泵），并按流量计调节B1使浓水排放流量为4m3/h左右，使措流量与透过液流量比尽可能大（注意如错流水泵足够大并产水量足够的话，F5阀门尽量多打开一点，以提高回流比，增加错流程度）。

进水压力应在0.25Mpa以内(产水量足够的话，进水压力越低越好)。

B、大流量水反冲设备运行40分钟后(注：运行时间以V1打开时计数)开始对设备进行水反洗。

超滤膜组件使用说明书二．超滤、微滤技术介绍2.1 滤膜定义膜是一种采用物理方法的高效过滤单元，指在一种流体相内或是在两种流体相之间有一层薄的凝聚相，它把流体相分割为互不相通的两部分，并能使这两部分之间产生传质作用。

2.2 超滤、微滤分离特性1）分离过程不发生相变化，能耗低。

2）分离过程是在流体压力差的作用下，利用膜对被分离组分的尺寸选择性，将膜孔能截留的微粒及大分子溶质截留，而使膜孔不能截留的粒子或小分子溶质透过膜。

3）分离过程可以在常温下进行。

4）应用范围广，采用系列化不同截留分子量的膜，能将不同分子量溶质的混合液中各组分实行分子量分级。

2.3 超滤、微滤及常规过滤的优点超滤膜能够去除水中能够找到的任何最为细小的颗粒物，超滤颗粒的截留范围一般可达到0.001~0.01µm，微滤的颗粒截留范围比超滤高出1~2个数量级，一般为0.1~0.2µm。

由于超滤具有深层过滤能力，所以在一定程度上能够去除病毒。

微滤也是细菌和隐孢子虫、贾第鞭毛虫等原生寄生虫的绝对屏障，因此也用于市政饮用水处理。

超滤与微滤的分离机理与颗粒、纤维介质过滤器等传统过滤方式不同。

介质过滤依靠重力去除原理，它们的标称过滤孔径比要捕集的颗粒大。

超滤与微滤膜的过滤原理为机械筛分过滤。

膜表面孔径高度规整一致，孔径分布非常窄。

大于孔径的颗粒被膜表面排斥通过，留在料液或浓缩液一侧。

流体介质本身及小于膜孔径的颗粒会透过膜到达滤液一侧。

2.4 影响超滤性能的因素膜技术在实际应用中的一个突出问题是膜表面节流沉积的污染物造成膜通量的衰减。

这是一个关系到膜分离技术是否能成功应用的关键问题。

1、解决这一问题要从三方面入手：●合理的膜前预处理；●选择耐污染的膜材料；●有一套能保持膜系统稳定运行的装置和运行工艺。

2、膜材料的选择：●膜材质（是否容易吸附颗粒）●表面荷电性质●表面粗糙度（具有双重影响）●亲疏水性（亲水性膜受污染物吸附的影响较小）●孔径（孔径大，通量大但容易被堵塞）3、PVDF优势：●由于氟原子电负性大，原子半径小，C-F键短，键能高达500KJ/mol，聚合物具有一定的结晶性，在性质上的突出表现是高热稳定性，熔点170℃，它的热分解温度316℃以上，连续暴露在150℃以下两年内不分解。

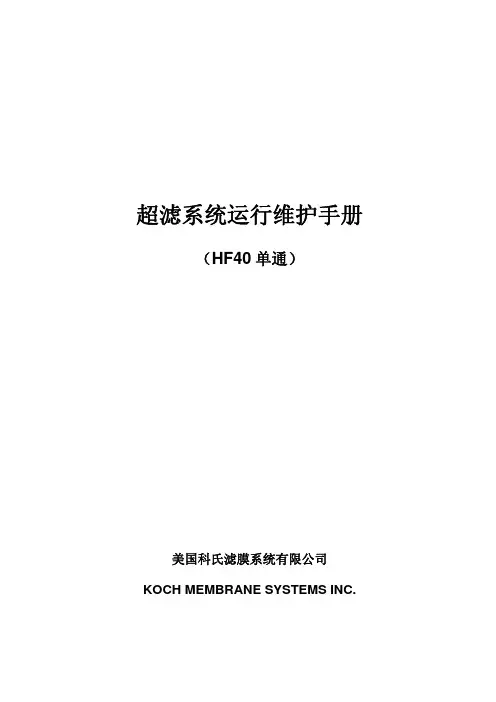

超滤系统运行维护手册（HF40单通）美国科氏滤膜系统有限公司KOCH MEMBRANE SYSTEMS INC.目录页码启动前检查清单 2 1．0 总则 31．1 目的 3 1．2 工作范围 3 1．3 操作原理 3 1．4 系统组成 4 1．5 系统描述 62．0 初次启动准备 112．1 安全措施 11 2．2 清洗药剂 11 2．3 管道冲洗 11 2．4 初次清洗 11 2．5 长期保管程序 11 2．6 膜件安装 12 2．7 操作参数 133．0 操作步序 143．1 清洗模式 14 3．2 漂洗模式 15 3．3 完整性检测模式 15 3．4 排空模式 16 3．5 循环产水模式 16 3．6 单通产水模式 17 3．7 反洗 174．0 故障排除 18 5．0 其他 20启动前检查清单在对超滤设备进行操作前，请仔细检查下列情况：•所有的安全设施如：安全淋浴器、灭火器、有毒材料清洗设备以及保护操作人员的一些设施等已经到位并且随时可用。

•任何与超滤系统连接的管道在通水之前应彻底清洗干净，必须除去系统中可能的任何的污物、细砂、焊渣等。

具体细节可参考3.2节的有关说明。

注意：这些工作应在膜件安装到系统上之前就要完成。

•检查并修复所有的管道泄漏点；•确保所有的自动和手动阀门均可正确动作；•确信所有的仪器仪表已经校准，可以正确操作；•保证所有的泵都已正确无误；•检查所有的马达的旋转无误；•按照厂家的说明对泵进行润滑，注意有些泵可能需要润滑油以及相应的添加系统，油泵应有一个观察窗；•检查所有的报警设置、安全设施和连锁情况；•检查前置过滤器的情况，确保所有的袋式过滤器或自清洗过滤器等的滤芯已经安装就位，并且是清洁的，工作正常；•清洗药剂已经准备好；检查所有其他设备的资料，并充分熟悉设备。

仔细阅读超滤膜操作手册，操作人员应人手一册。

1．0总则1.1目的本说明主要提供有关Koch Membrane Systems Inc.（简称KMS）中空纤维超滤系统的基本操作规程。

一、美国Koch科氏滤膜系统公司介绍二、关于此手册三、水超滤术语四、水应用超滤基础1、膜分离过程分类介绍2、膜结构的分类3、应用4、超滤流程5、系统回收率6、超滤在系统中的配置7、超滤清洗程序8、超滤作为前处理的优势五、KOCH 工业水中空超滤膜管产品介绍1、KOCH膜管命名2、去除效果3、KOCH超滤水处理应用4、TARGA TM工业水处理8”/10”中空纤维膜组件参数及操作条件5、KOCH 常用中空膜管膜面积6、膜架7、KOCH 中空超滤膜管前处理应用导则(8" 和10" 膜管)8、KOCH 中空超滤膜管温度与通量校正曲线六、KOCH 中空超滤系统操作程序实例七、实例分析及研讨资料八、附录1、各类中空膜管尺寸图2、系统流程图3、膜架尺寸图4、大系统设备布置图5、系统照片一、美国Koch科氏滤膜系统公司介绍美国Koch科氏滤膜系统公司 (Koch Membrane Systems Inc., 简称: KMS) 是美国最大的私人企业科氏工业集团 (Koch Industry Inc.) 的全资子公司，科氏工业集团年营业额超过500亿美元。

Koch滤膜公司是全球最大的错流滤膜生产商，能够提供从微滤、超滤、纳滤和反渗透等所有过滤精度的错流膜过滤产品及系统，膜件的结构形式包括中空纤维式、卷式、管式三种。

Koch滤膜公司在Abcor公司基础上建立，已拥有超过40年的滤膜制造和应用经验，尤其在近十几年内，Koch滤膜公司先后收购了世界上几大最具影响力的滤膜产品公司，而真正成为膜分离领域具有最完善产品链的先锋厂商。

Koch公司在1963年Abcor公司基础上建立，1985正式更名为Koch Membrane Systems Inc. Abcor于1975年在美国发明了卷式超滤膜。

Koch于1991年收购美国Romicon公司--世界上中空纤维膜的发明者。

Romicon公司于1973年发明了中空纤维超滤膜。

中空纤维超滤膜产品技术手册一、产品概述1.1 产品介绍中空纤维超滤膜是一种新型的膜分离技术产品，具有较高的过滤效率和稳定的分离性能。

该产品采用先进的中空纤维技术制备而成，广泛应用于水处理、废水处理、食品加工和生物工程等领域。

1.2 技术特点- 超滤膜孔径小，能有效拦截微小颗粒和有机物质，使产出的水质纯净。

- 中空纤维超滤膜具有较大的膜面积和通量，能够提高生产效率并减少能源消耗。

- 产品结构合理，易于安装维护，寿命长，使用成本低。

1.3 产品规格- 中空纤维超滤膜的孔径范围广泛，从0.01微米至0.1微米不等。

- 膜面积可根据客户要求定制，通常从10平方米至100平方米不等。

- 膜元件的尺寸和形状也可根据具体应用进行定制。

二、产品应用2.1 水处理中空纤维超滤膜广泛应用于自来水处理、工业用水处理以及废水处理等领域。

其高效的过滤性能能够有效去除水中的有机物、微生物和悬浮物，使水质达到符合生产或饮用水标准。

2.2 食品加工中空纤维超滤膜在食品加工行业中也有重要应用。

奶制品加工中的浓缩和分离、果汁加工中的浓缩和澄清等环节均可采用中空纤维超滤膜技术，提高生产效率并保证产品质量。

2.3 生物工程生物反应器和生物发酵过程中，中空纤维超滤膜作为生物反应器的分离膜，能够有效分离产物和废液，保证生物反应器的稳定运行和提高产量。

三、产品安装和维护3.1 安装- 安装前应认真检查膜元件的尺寸和形状，确保能够与设备完美配合。

- 按照安装说明书的要求进行安装，严格按照工艺流程作业。

3.2 维护- 定期进行膜元件的清洗和消毒，保证膜面清洁并防止膜面污染。

- 处理使用过程中的故障和异常，确保设备长期稳定运行。

四、产品质量保证4.1 原材料中空纤维超滤膜产品所选用的原材料均为优质合格材料，严格按照国家有关标准进行采购和检验。

4.2 生产工艺生产工艺严格按照ISO9001质量体系操作，各道工序均有严格的质量标准和检验要求，确保产品质量稳定可靠。

美能超滤膜产品技术手册 美能超滤膜产品技术手册美能材料科技有限公司美能材料科技有限公司Memstar Technology Ltd.美能超滤膜产品技术手册美能超滤膜产品技术手册Memstar Technology Ltd.Memstar Technology Ltd.10 Science Park Road，＃02-10，Science Park Ⅱ，Singapore 117684Tel： ＋65 67752512 Fax：＋65 67752513广州美能材料科广州美能材料科技有限公司技有限公司技有限公司地址：广州市天河区车陂路黄洲工业区7栋邮编：510660电话：＋86 20 28872310传真：＋86 20 38601857绵阳美能材料科技有限公司绵阳美能材料科技有限公司地址：四川省绵阳市科教创业园区创业大道中段249号邮编：621000电话：＋86 816 8072777传真：＋86 816 8072770声明 (5)第一章美能材料科技有限公司简介 (1)1.1公司概况 (1)1.2品质保证 (1)1.3研发与服务 (2)膜分离技术简介 (3)第二章超滤超滤膜分离技术简介2.1膜分离过程分类 (3)2.2超滤基本原理 (3)2.3超滤相关术语 (4)2.4超滤膜材料 (5)2.5超滤膜的应用 (5)第三章美能材料科技有限公司PVDF中空纤维超滤膜 (8)3.1美能中空纤维超滤膜材料 (8)3.2美能PVDF超滤膜特性 (9)3.3美能PVDF超滤膜的使用 (10)3.4美能PVDF超滤膜的应用领域 (11)3.5超滤系统设计流程 (11)3.6温度-通量校正曲线与压力通量校正曲线 (11)第四章美能UF压力式中空纤维膜组件 (13)4.1美能UF压力式超滤膜组件的主要用途 (13)4.2美能UF压力式超滤膜组件参数及特点 (13)4.2.1 型号含义 (13)4.2.2 美能UF压力式超滤膜组件参数 (13)4.2.3 美能UF压力式超滤膜组件产品特点 (15)4.3美能UF压力式膜组件超滤系统设计 (16)4.3.1 进水水质要求 (16)4.3.2 膜组件的选择 (16)4.3.3 工艺流程确定 (16)4.3.4 操作参数选择 (18)4.4美能UF系列压力式超滤膜组件的安装 (18)4.5美能UF压力式超滤膜组件的运行 (20)4.5.1 产水指标 (20)4.5.2 运行过程检测 (20)4.5.3 美能UF压力式超滤组件的清洗 (21)4.6美能UF压力式超滤膜组件的维护 (21)4.6.1 未使用膜组件的保管 (21)4.6.2 使用后的膜组件的保管 (21)4.7美能UF压力式超滤膜组件的完整性检测与修补 (22)4.8美能UF压力式超滤膜组件的包装和运输 (23)4.8.1 包装 (23)4.8.2 运输 (23)4.9美能UF压力式超滤膜组件使用注意事项 (23)4.10美能UF压力式超滤膜组件常见故障及处理方法 (24)第五章美能SMM浸入式膜组件 (25)5.1美能SMM浸入式超滤膜组件用途及特点 (25)5.2美能SMM浸入式超滤膜组件参数 (26)5.2.1 型号含义 (26)5.2.2 SMM浸入式超滤膜组件参数 (26)5.3美能SMM浸入式膜组件超滤系统设计 (28)5.3.1 工艺流程图 (29)5.3.2 膜集成件 (30)5.4美能SMM浸入式超滤膜组件的安装 (31)5.5美能SMM浸入式超滤膜组件的运行与维护 (31)5.5.1 SMM运行 (31)5.5.2 运行程序 (33)5.6SMM浸入式超滤膜组件的完整性检测与修补 (33)5.7美能SMM浸入式超滤膜组件的保存和运输 (34)5.8美能SMM浸入式超滤膜组件常见故障及处理方法 (34)美能超滤膜产品应用实例 (36)6.1中国福建某大学污水回用项目 (36)6.2中国江苏某开发区污水处理厂污水回用项目 (36)6.3中国某石化分公司污水回用项目 (37)6.4中国某石化分公司PTA及炼油污水处理回用项目 (37)6.5中国某石化分公司己内酰胺污水处理项目 (38)6.6中国江苏某炼油污水处理回用项目 (39)6.7中国福建某软件园污水回用项目 (39)6.8中国福建某电镀厂电镀废水回用项目 (40)6.9中国江苏某印染废水回用项目 (40)声 明明美能材料科技有限公司明确声明：作为高效PVDF中空纤维膜制造商，美能材料科技有限公司（Memstar Technology Ltd.）准备了这本技术手册作为美能PVDF超滤膜产品选择和超滤系统设计的依据。

超滤膜系统操作手册（总11页）本页仅作为文档封面，使用时可以删除This document is for reference only-rar21 year.March舟山垃圾焚烧发电厂渗滤液处理工程超滤系统操作手册嘉园环保股份有限公司-O——年十月目录1、超滤膜系统简介 (4)2、运行前准备 (4)3、超滤膜的运行 (5)3.1自动控制 (5)3.2手动控制 (6)321运行手动控制 (6)322冲洗手动控制 (7)323化学清洗手动控制 (7)3.3超滤系统的运行操作 (8)3.4超滤系统的清洗 (8)3.4.1酸洗 (8)3.4.2碱［先 (9)4、超滤膜系统运行日志 (10)5、膜装置运行禁止事项 (11)6、超滤膜系统的维护 (12)1、超滤膜系统简介本工程超滤膜系统设计处理量为160m3/d,整套系统由产水系统、清洗系统、电气控制 系统等所组成。

系统采用外置式管式超滤膜，由德国BERCHOF 公司生产，型号为83G-I5- V,膜长度为3.0m,膜总面积136m 2o 系统控制可实现自动、手动控制方式。

在自动控制方 式下，系统当中的所有设备动作均由PLC 完成；在手动控制方式下，操作人员需在PLC 控 制面板下完成手动控制。

具体处理工艺流程如图1所示：图1超滤系统处理工艺流程2、运行前准备系统运行前，检查系统设备是否处于完好状态，水、气、电是否畅通，并检查以下项目:(1) 确认就地控制盘柜已合闸上电，将控制柜内所有的断路器扳到“ON”位置，给机组上 电。

PIT1C2 AV103 LC1001 AV102 LC1002 TIT101 prrioiTrrioi LClOOl AV101 ◎沏07 我、水W106 23 氣化沟AV10! 药槽(2)确认空气压缩机运转正常，开启供气给气动阀的阀门，定期给空压机和储气罐放水。

(3)确认袋式过滤器无堵塞、清洁，避免细小颗粒物(铁屑、沙粒等)进入膜处理系统，对膜组件造成不可挽回的刮伤，因而应定期检查不锈钢网堵塞情况。

梅赛特超滤膜技术应用手册（第 2.0版）DuraFlux®5500DuraFlux®4000美国梅赛特膜科技有限公司MemSep T echnologies LLC, USA2007年10月目录一、公司简介 (2)二、产品概述 (2)2.1 梅赛特DuraFlux®系列超滤膜设计理念 (2)2.2 产品特点 (3)2.3 应用领域 (5)三、使用说明 (6)3.1 超滤系统设计要点 (6)3.1.1 截留率与切割分子量 (6)3.1.2 超滤膜的水通量和膜面积的计算 (6)3.1.3 温度对超滤系统产水量的影响 (6)3.2 MST超滤膜组件设计选型原则 (8)3.3 MST超滤膜组件建议设计通量 (9)3.4 MST超滤膜组件外型及接口尺寸 (9)3.5 MST超滤膜组件规格及基本参数 (10)3.6 MST超滤膜组件适用条件 (10)四、存储运输、安装 (11)4.1 存储运输 (11)4.2 安装 (11)五、调试、运行、维护 (12)5.1 使用前注意事项 (12)5.2 新膜冲洗程序 (12)5.3 运行方式 (13)5.4 全流/错流运行模式示意 (17)5.5 超滤系统流程示意 (19)5.6 超滤系统运行步序 (19)5.7 超滤膜停机保护程序 (21)5.7.1 短期停机（<24h） (21)5.7.2 中期停机（1-7天） (21)5.7.3 长期停机（>7天） (21)六、膜组件的清洗 (23)6.1 物理方法 (23)6.2 化学方法 (23)6.3 清洗药剂的选择 (23)6.4 化学清洗的注意事项 (23)6.5 化学清洗的操作过程 (24)6.6 减缓膜污染的方法 (24)6.7 膜的保养 (24)七、技术支持与售后服务 (25)附录1 DuraFlux® 膜组件及系统设计运行参数 (26)附录2 DuraFlux® 膜组件外形尺寸 (28)附录3 MST超滤系统流程示意图 (29)附录4 主要设备清单（示例） (30)___________________________________________________________________________________ 1一、公司简介•MemSep T echnologies LLC, USA 美国梅赛特膜科技有限公司成立于2004年•主要成员来自GE、Hydranautics、Osmonics，综合了30多年膜研究和应用经验•专业膜研发，生产和应用•专业做UF-Hollow Fiber，Outside-in，PVDF外压式中空纤维超滤膜，UF-spirals超滤E-coating 电泳漆回收•2007年在中国上海和香港设立办事处，正式进入中国市场，开展销售、安装调试、技术支持与售后服务等业务•MST不只是超滤膜生产商、供应商，而是系统集成方案的供应者二、产品概述2.1 梅赛特DuraFlux®系列超滤膜设计理念外压式超滤膜纳污量大，对进水水质要求范围较宽，可采用空气擦洗，清洗方式多样，回收率高，是一种粗犷型的操作模式，但常伴有跨膜压差升高的问题，继而采用化学清洗恢复膜性能。

欧美塞尔超滤膜技术手册欧美塞尔超滤膜技术手册本文档旨在介绍欧美塞尔超滤膜技术，提供详细的内容，包括超滤膜的定义、原理、应用领域、操作指南等。

通过阅读本文档，您将了解欧美塞尔超滤膜的相关知识，并能够正确使用和维护超滤膜设备。

一：超滤膜的定义超滤膜是一种通过分子筛分离技术实现液体分离的膜材料。

它具有高效、高选择性、可控性强等特点，被广泛应用于水处理、生物医药、食品饮料等领域。

二：超滤膜的原理超滤膜基于分子筛分离原理，通过膜孔的大小来分离溶液中的不同成分。

超滤膜的膜孔尺寸通常为0.01-0.1微米，可以滤除溶液中的颗粒、胶体、微生物等大分子物质，同时允许水分子和小分子物质通过。

三：超滤膜的应用领域1. 水处理：超滤膜被广泛应用于市政污水处理、海水淡化、工业废水处理等领域，可以有效去除悬浮物、微生物、有机物等污染物。

2. 生物医药：超滤膜在制药、医疗器械等领域有重要应用，可以用于制备生物制剂、药物纯化、血液分离等。

3. 食品饮料：超滤膜在食品饮料加工中起到分离、浓缩和净化的作用，可以用于果汁浓缩、脱咖啡因、乳清分离等。

四：超滤膜的操作指南1. 超滤膜的选型：根据不同应用需求选择适合的超滤膜材料、孔径和结构，考虑到温度、PH值、操作压力等因素。

2. 超滤膜的安装：按照设备说明书进行超滤膜的安装和连接，并注意保护膜面避免受到损伤。

3. 超滤膜的预处理：对进水进行预处理，如物理过滤、化学药剂投加等，可以降低膜污染风险。

4. 超滤膜的操作参数：根据具体应用情况设定适当的操作参数，如操作压力、通量、回收率等。

5. 超滤膜的清洗与维护：定期对超滤膜进行清洗和维护，以防止污染和堵塞。

附件本文档涉及的附件包括超滤膜选型表格、超滤膜操作参数记录表等。

请参考附件完善相关信息。

法律名词及注释1. 分子筛分离技术：利用孔径大小的差异分离液体或气体中的微小颗粒、分子或离子等物质的技术。

2. 膜孔尺寸：膜孔的直径尺寸，通常以纳米或微米计量。

安全使用注意事项出于本装置的性能及使用安全性考虑，操作人员必须遵守以下使用原则：１．操作人员必须具备机械、电气以及化学的基本知识和常识。

２．操作人员必须熟悉本装置的性能、原理及使用方法等。

未经教育的其他人员禁止操作。

３．定期进行点检。

４．点检时发现设备有破损、漏水等不良现象，必须及时进行修复。

５．在进行点检或修理时，必须注意防止误动作。

６．药品的添加及储存时应注意安全，部分药品具有腐蚀性。

第一章：概要1.1 简介本使用说明书详细阐述了为贵公司提供的超滤设备的全部操作方法及控制原理。

装置中所属的设备、仪表，如：泵类、减压阀、压力表、流量计、液位计等都附有各自设备、仪表的使用维护说明书及产品简介等资料，请参考阅读，并熟悉操作方法。

操作人员在操作本装置前务必要对本操作说明书及各设备、仪表的技术资料给予详细阅读并充分理解；要严格按照本操作说明书规范的内容执行系统的操作与维护，任何违反本操作说明书要求的操作都可能会造成系统的运行故障、设备损坏等问题，甚至会引发人身伤害事故。

1.2 处理工艺概要本处理装置包括滤芯过滤和膜分离等处理工艺。

1.2.1滤芯过滤处理工艺在原水进入超滤系统前，设置了保安过滤器，将可能造成膜损坏的、较大的机械性杂质过滤掉。

1.2.2膜分离处理工艺经保安过滤器处理后的水进入超滤膜，能有效的降低原水的浊度及细菌。

1.3 处理设备概要①预处理设备┅┅保安过滤器。

②超滤设备┅┅超滤膜单元。

③清洗系统┅┅清洗设备。

④加药系统┅┅次氯酸钠加药设备。

第二章：处理系统原理2.1预处理2.1.1 保安过滤器为防治原水中有异物进入微滤膜系统，对膜造成损坏，在原水进入膜系统之前，设置了过滤精度为10μ的保安过滤器，将可能造成膜损坏的、较大的机械性质过杂滤掉，保证了微滤的进水要求。

2.2超滤处理利用超滤膜能有效地去除水中的微粒、胶体、有机物和病菌等，能够去除少量的置换入水中的离子等，以保证出水的水质符合要求。

第一章公司简介 1第二章超滤技术介绍 3第三章 OMEXELL TM中空超滤膜介绍11第四章 OMEXELL TM系列膜组件性能参数15第五章超滤系统的设计21第六章超滤装置的运行28第七章超滤元件的完整性检测36第八章系统的维护及故障分析38第九章超滤装置的清洗40第十章超滤膜组件的包装、运输与贮存43第十一章工程运行实例44第十二章免责说明51超滤系统管道及仪表流程图 52超滤装置管道及仪表流程图 53清洗系统管道及仪表流程图 541.1 公司概况美国Omexell 公司专注于先进的膜分离技术及产品开发、生产与应用，是世界超滤（UF ）和电除盐（EDI ）以及浸没式膜过滤产品的主要供应商之一。

为快捷服务于中国市场，美国Omexell 公司在北京注册了“欧梅塞尔(北京)膜技术有限公司”。

Omexell 公司在中国设有技术中心，与全球用户分享先进的膜分离技术，并为客户提供便捷的服务。

欧梅塞尔公司负责OMEXELL TM 超滤及OMEXELL TM EDI 在大中国地区的销售和技术服务。

资深的膜分离技术专家、经验丰富的工程师和先进的分析检测手段为客户提供最专业的服务，随时解决用户遇到的问题。

OMEXELL TM 超滤在饮用水处理、污水中水回用、反渗透预处理等方面有着广泛的应用。

其优异的性能帮助客户开发有挑战性的工程应用，从循环水零排放到炼油废水处理，从电子研磨废水回用到海水淡化预处理，OMEXELL TM 超滤不断突破新的领域。

如今，OMEXELL TM 超滤技术正在为全球越来越多的客户提供水资源解决方案。

特别地，OMEXELL TM 超滤在中国取得了良好的业绩。

燕山石化炼油废水回用、高井电厂循环排污水零排放等里程碑式的大型工程业绩为OMEXELL TM 超滤建立了市场地位。

1.2 品质保证Omexell 依靠世界领先的多孔膜研究手段和精密控制的自动化生产线，最恰当地设计QA 系统，严格、精确地控制纺丝和元件生产环节的每一个细节，使得最终产品的性能得到最大限度的保证。
