光学冷加工常见不良解读

光学零件冷加工中防腐蚀方法探讨鉴于光学零件冷加工的过程中，由于受各种环境因素的影响，光学玻璃抛光表面的腐蚀极大的困扰着光学冷加工行业的生产，尤其是近几年来，光学玻璃零件中使用ZK、ZF、LaK、ZBaF这些化学稳定性差的系列产品越来越多，零件表面被腐蚀的现象更加严重，因此探讨光学零件冷加工中的防腐蚀方法、提高光学玻璃抛光表面的抗腐蚀能力就显得极其重要。

本文根据多年来在实际加工过程中摸索出的一些防腐经验并结合有关资料，对光学零件冷加工中防腐蚀方法作简要分析。

标签：光学零件冷加工；防腐蚀；方法简单地说光学零件冷加工也就是对已经熔炼好的光学材料进行切割、铣磨、精磨、抛光、清洗等，在这些过程中，由于受到各工序所用辅料和环境温、湿度的影响，光学玻璃抛光表面的腐蚀现象极其普遍，被腐蚀的比例低则10%以上，高则达到100%，极大地影响光学玻璃的生产和利用。

研究表明，采用临时涂层保护法对易腐蚀的ZF、ZK、ZBaF等玻璃具有比较好的效果。

一、防腐蚀方法的难点因为每种玻璃熔炼时都必须要保证它的光学性能及物理化学性能，因此很难做到用改变玻璃的化学组成来提高玻璃的化学稳定性。

1.以R2O—PbO—SiO2成份为基础的ZF系列稳定性差。

我们知道，硅酸盐玻璃的耐潮性首先决定于二氧化硅的含量，硅氧四面体（SiO4）相互连接程度愈大则稳定性愈好。

若玻璃中碱土金属氧化物（RO）的含量增大，玻璃中硅氧结构网络断裂愈多会使玻璃的稳定性下降。

同样，若玻璃中碱金属氧化物（如R2O）的含量增大则稳定性也会下降。

各种氧化物对玻璃的影响一般可归结为：①SiO2含量增大，玻璃的稳定性强；②R2O含量增加，玻璃的稳定性下降；③RO含量增加，玻璃的稳定性下降。

因此，对以R2O—PbO—SiO2成份为基础的ZF系玻璃来说，其PbO含量可达65～70%，稳定性很差。

2.对以BaO—ZnO—B2O3—SiO2成份为基础的ZK系列稳定性差。

ZK系列对玻璃来说，其Ba含量可45～50%，稳定性很差。

一、前言时光荏苒，岁月如梭。

转眼间，一年又即将过去。

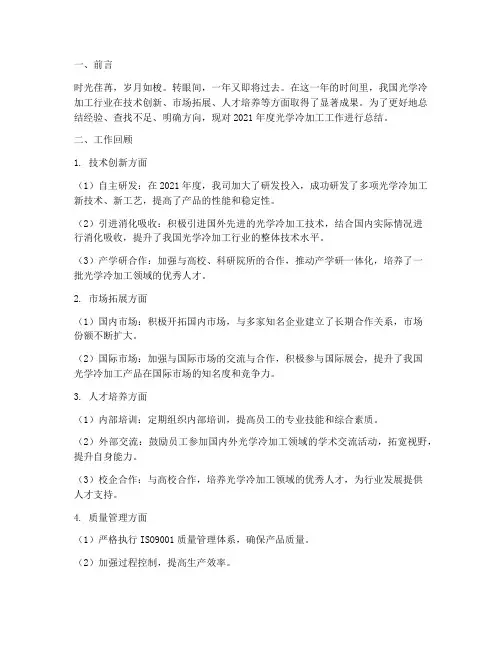

在这一年的时间里，我国光学冷加工行业在技术创新、市场拓展、人才培养等方面取得了显著成果。

为了更好地总结经验、查找不足、明确方向，现对2021年度光学冷加工工作进行总结。

二、工作回顾1. 技术创新方面（1）自主研发：在2021年度，我司加大了研发投入，成功研发了多项光学冷加工新技术、新工艺，提高了产品的性能和稳定性。

（2）引进消化吸收：积极引进国外先进的光学冷加工技术，结合国内实际情况进行消化吸收，提升了我国光学冷加工行业的整体技术水平。

（3）产学研合作：加强与高校、科研院所的合作，推动产学研一体化，培养了一批光学冷加工领域的优秀人才。

2. 市场拓展方面（1）国内市场：积极开拓国内市场，与多家知名企业建立了长期合作关系，市场份额不断扩大。

（2）国际市场：加强与国际市场的交流与合作，积极参与国际展会，提升了我国光学冷加工产品在国际市场的知名度和竞争力。

3. 人才培养方面（1）内部培训：定期组织内部培训，提高员工的专业技能和综合素质。

（2）外部交流：鼓励员工参加国内外光学冷加工领域的学术交流活动，拓宽视野，提升自身能力。

（3）校企合作：与高校合作，培养光学冷加工领域的优秀人才，为行业发展提供人才支持。

4. 质量管理方面（1）严格执行ISO9001质量管理体系，确保产品质量。

（2）加强过程控制，提高生产效率。

（3）持续改进，降低不良品率。

三、取得的成绩1. 技术创新方面：成功研发了多项光学冷加工新技术、新工艺，提升了产品的性能和稳定性。

2. 市场拓展方面：国内市场份额不断扩大，国际市场竞争力不断提升。

3. 人才培养方面：培养了一批光学冷加工领域的优秀人才，为行业发展提供了人才支持。

4. 质量管理方面：产品质量稳定，不良品率持续降低。

四、不足与反思1. 技术创新方面：虽然取得了一定的成果，但与国外先进水平相比，仍存在一定差距。

2. 市场拓展方面：在拓展国际市场过程中，面临一定的竞争压力。

光学冷加工抛光技术
光学冷加工抛光技术是一种利用光学原理进行表面修整和抛光的高精度加工方法。

相比传统的机械抛光，光学冷加工抛光技术具有以下优势：
1. 高精度: 光学冷加工抛光技术可以达到亚纳米级的表面精度，适用于高要求的光学元件和器件的加工。

2. 无接触: 光学冷加工抛光技术利用光束进行加工，不需要与
工件接触，避免了机械抛光可能带来的刮擦和损伤。

3. 无热效应: 光学冷加工抛光技术在抛光过程中不会产生热量，避免了传统热加工可能引起的热应力和热变形问题。

4. 高效率: 光学冷加工抛光技术可以同时对多个表面进行加工，提高了加工效率。

光学冷加工抛光技术的基本原理是利用光束的聚焦和控制来进行表面修整和抛光。

通过调整光束的聚焦参数，可以控制加工深度和加工形状，从而实现精确的表面加工。

光学冷加工抛光技术在光学器件制造、半导体加工、精密机械加工等领域有着广泛的应用。

它不仅可以提高光学元件和器件的质量和性能，还可以降低制造成本和提高生产效率。

光学冷加工抛光技术引言：光学冷加工抛光技术是一种先进的表面加工技术，可以在不增加材料温度的情况下，提高材料表面质量和精度。

本文将对光学冷加工抛光技术进行详细介绍，并探讨其在工业制造领域的应用前景。

一、光学冷加工抛光技术的原理光学冷加工抛光技术是利用激光在材料表面产生微观热效应，通过控制激光参数和加工条件，实现对材料表面的微观结构调控和去除。

具体来说，光学冷加工抛光技术利用高能激光束对材料表面进行扫描，产生微小的熔融区域和快速冷却，使材料表面的微观结构发生变化，从而实现抛光效果。

二、光学冷加工抛光技术的优势1. 高效性：光学冷加工抛光技术可以快速去除材料表面的缺陷和粗糙度，大大提高加工效率。

2. 精度高：光学冷加工抛光技术可以实现对材料表面微观结构的精细调控，从而获得高精度的表面质量。

3. 热影响小：光学冷加工抛光技术在加工过程中不会增加材料的温度，避免了热引起的变形和损伤。

4. 环保性：光学冷加工抛光技术不需要使用化学溶剂和磨料，减少了对环境的污染。

三、光学冷加工抛光技术的应用领域1. 光学元件制造：光学冷加工抛光技术可以用于制造光学镜面、透镜等光学元件，提高其表面质量和光学性能。

2. 精密机械制造：光学冷加工抛光技术可以应用于精密机械零件的加工，如航空航天器件、半导体器件等，提高其表面质量和加工精度。

3. 光纤通信：光学冷加工抛光技术可以用于光纤端面的加工，提高光纤的传输效率和信号质量。

4. 光学薄膜涂层：光学冷加工抛光技术可以用于光学薄膜涂层的制备，提高薄膜的平整度和光学性能。

四、光学冷加工抛光技术的发展趋势1. 多波长激光应用：将多种波长的激光进行组合，可以实现对不同材料的高效抛光。

2. 全自动化加工系统：引入机器视觉和自动控制技术，实现光学冷加工抛光技术的全自动化生产。

3. 远程加工能力：通过激光束传输技术，实现对远程材料的抛光加工，拓展了应用范围。

4. 材料适应性提高：研发新的材料适应性加工方法，扩大光学冷加工抛光技术的适用范围。

光学镀膜产品常见不良分析及改善方法镀膜产品的不良，部分是镀膜工序的本身造成的，部分是前工程遗留的不良，镀膜最终的品质是整个光学零件加工的（特别是抛光、清洗）的综合反映，对策镀膜不良时必须综合考虑，才能真正找到不良产生的原因，对策改善才能取得成效。

一、膜强度膜强度是镜片镀膜的一项重要指标，也是镀膜工序最常见的不良项。

膜强度的不良（膜弱）主要表现为：① 擦拭或用专用胶带拉撕，产生成片脱落；② 擦拭或用专用胶带拉撕，产生点状脱落；③ 水煮15分钟后用专用胶带拉撕产生点状或片状脱落；④ 用专用橡皮头、1Kg力摩擦40次，有道子产生；⑤ 膜层擦拭或未擦拭出现龟裂纹、网状细道子。

改善思路：基片与膜层的结合是首要考虑的，其次是膜表面硬度光滑度以及膜应力。

膜强度不良的产生原因及对策：① 基片与膜层的结合。

一般情况，在减反膜中，这是膜弱的主要原因。

由于基片表面在光学冷加工及清洗过程中不可避免地会有一些有害杂质附着在表面上，而基片的表面由于光学冷加工的作用，总有一些破坏层，深入在破坏层的杂质（如水汽、油汽、清洗液、擦拭液、抛光粉等，其中水汽为主要），很难以用一般的方法去除干净，特别对于亲水性好，吸附力强的基片尤其如此。

当膜料分子堆积在这些杂质上时，就影响了膜层的附着，也就影响了膜强度。

此外，如果基片的亲水性差、吸附力差，对膜层的吸附也差，同样会影响膜强度。

硝材化学稳定性差，基片在前加工过程中流转过程中，表面已经受到腐蚀，形成了腐蚀层或水解层（也许是局部的、极薄的）。

膜层镀在腐蚀层或水解层上其吸附就差，膜牢固度不良。

基片表面有脏污、油斑、灰点、口水点等，局部膜层附着不良，造成局部膜牢固度不良。

改善对策：㈠加强去油去污处理，如果是超声波清洗，应重点考虑去油功能，并保证去油溶液的有效性；如若是手擦，可考虑先用碳酸钙粉擦拭后再清擦。

㈡加强镀前烘烤，条件许可，基片温度能达到300℃以上更好，恒温20分钟以上，尽可能使基片表面的水汽、油汽挥发。

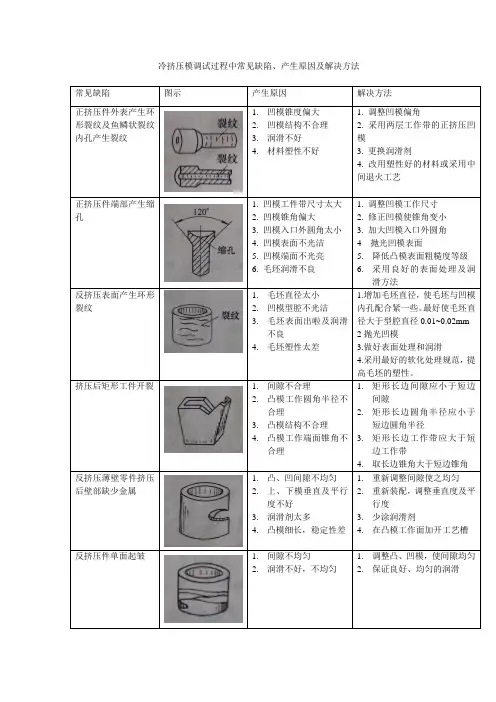

冷挤压模调试过程中常见缺陷、产生原因及解决方法常见缺陷图示产生原因解决方法正挤压件外表产生环形裂纹及鱼鳞状裂纹内孔产生裂纹1.凹模锥度偏大2.凹模结构不合理3.润滑不好4.材料塑性不好1. 调整凹模偏角2. 采用两层工作带的正挤压凹模3. 更换润滑剂4. 改用塑性好的材料或采用中间退火工艺正挤压件端部产生缩孔1. 凹模工件带尺寸太大2. 凹模锥角偏大3. 凹模入口外圆角太小4. 凹模表面不光洁5. 凹模端面不光亮6. 毛坯润滑不良1. 调整凹模工作尺寸2. 修正凹模使锥角变小3. 加大凹模入口外圆角4 抛光凹模表面5.降低凸模表面粗糙度等级6.采用良好的表面处理及润滑方法反挤压表面产生环形裂纹1.毛坯直径太小2.凹模型腔不光洁3.毛坯表面出啦及润滑不良4.毛坯塑性太差1.增加毛坯直径，使毛坯与凹模内孔配合紧一些。

最好使毛坯直径大于型腔直径0.01~0.02mm2抛光凹模3.做好表面处理和润滑4.采用最好的软化处理规范，提高毛坯的塑性。

挤压后矩形工件开裂 1.间隙不合理2.凸模工作圆角半径不合理3.凸模结构不合理4.凸模工作端面锥角不合理1.矩形长边间隙应小于短边间隙2.矩形长边圆角半径应小于短边圆角半径3.矩形长边工作带应大于短边工作带4.取长边锥角大于短边锥角反挤压薄壁零件挤压后壁部缺少金属1.凸、凹间隙不均匀2.上、下模垂直及平行度不好3.润滑剂太多4.凸模细长，稳定性差1.重新调整间隙使之均匀2.重新装配，调整垂直度及平行度3.少涂润滑剂4.在凸模工作面加开工艺槽反挤压件单面起皱 1.间隙不均匀2.润滑不好，不均匀1.调整凸、凹模，使间隙均匀2.保证良好、均匀的润滑反挤压件内孔产生环状裂纹1.毛坯表面处理及润滑不好2.凸模表面不光洁3.毛坯塑性不好1.采用良好的毛坯表面处理及润滑方法，如对2A11、2A12冷挤压最好表面鳞化后，用工业菜子油润滑2.抛光凸模3.采用最好的软化热处理规范，提高毛坯的塑性挤压表面被刮伤 1.模具硬度不够2.毛坯表面处理及润滑不好1.重新淬火，提高硬度，模具工作部分镀硬或软氮化、渗硼等2.采用良好的表面处理及润滑工艺反挤压件外表产生环状波纹润滑不良改用皂液润滑方法反挤压件上端壁厚大于下端壁厚凹模型腔退模锥度太大减少或不采用退模锥度反挤压件伤端口部不直1.凹模型腔深度不够2.卸件板安装高度低1.增加凹模型腔深度2.提高卸件板安装高度，避免工作件上端与卸件板相碰反挤压件侧壁底部变薄及与高度不稳定1.底部厚度不够2.毛坯退火硬度不均匀3.润滑不均匀4.毛坯尺寸超差1.增加底部厚度2.提高热处理质量3.提高润滑质量4.控制毛坯尺寸正挤压件端部产生毛刺1.间隙太大2.毛坯硬度太高1.减小凸、凹模间隙值2.提高毛坯退火质量正挤压件发生弯曲 1.模具工作部分形状不对称2.润滑不均匀1.修改模具工作部分尺寸2.提高润滑质量加压件壁厚相差太大 1.毛坯退火硬度不均匀2.凸、凹模装配后不再同一轴心上3.模具没有准确向导4.反挤压凹模顶角太小，也引起挤压件偏心5.反挤压件毛坯直径太小，放在凹模内太松引起坯件偏斜1.修改退火工艺2.重新装配3.调整模具导向精度4.加大顶角5.加大毛坯直径，与凹模配合严密正挤压空心件侧壁断裂凸模心轴露出长度太长减小心轴长度。

光学冷加工工艺简介1.光学冷加工发展现状我国光学冷加工加工技术，虽然有较长历史但具有完整的生产工艺是在1950年以后。

光学冷加工工艺在1950年之前虽然已有所采用，但完整性不足。

新中国成立以后，经过光学行业各方面人士的努力，逐步形成了较为完善的加工工艺。

经过半个多世纪的发展，本世纪初，我国光学制造业进入了发展的高峰，已形成了很强的生产能力，并取得了较为辉煌的成果。

据不完全统计，我国光学制造能力已达到每年可达五亿件以上。

我国光学冷加工的能力在国际上应当是名列前茅的，但我们的生产工艺却是比较落后的。

主要表现在以下几个方面：（1）不能大批量生产高精度元件。

（2）不能制造高精度的特种光学零件。

究其原因有很多，主要原因如下：（1）生产设备比较落后，精度及速度无法适应现代化生产的需要。

（2）执行工艺规程不够。

（3）没有专门工艺研究和工艺设备的研究开发单位。

（4）暂未形成相关的行业法规。

在国际光电产业结构调整、产业转移的趋势下，世界范围内的光学冷加工产能均大规模向中国转移。

目前中国的元件制造商主要给亚洲的光电产品制造商配套生产为主。

国内的传统光学加工企业抓住机遇，向现代光学加工企业转型。

通过与国际先进企业的积极合作，国内企业凭借制造成本优势使企业的生产规模迅速扩大，拉动光学冷加工行业进入一轮高速成长的景气循环，中国大陆成为继中国台湾之后全世界最大规模的光学冷加工产能承接地和聚集地。

国内光学元件产业的发展现状如下：（1）国内企业凭借制造成本优势使企业的生产规模迅速扩大。

（2）国家大幅增加了对光学元器件及光电应用的技术研发与投入。

（3）通过与国际先进企业的积极合作，国内的传统光学加工企业抓住机遇，向现代光学加工企业转型。

（4）不少产品的国内市场主要份额已被中国厂家所占据并保持较大数量的出口。

以上这些都为中国光学元件产业进一步参与国际竞争奠定了可靠的基础。

国内光学元件产业发展势头强硬，但同时有着阻碍产业发展的因素：（1）企业群体庞大，但规模小而分散。

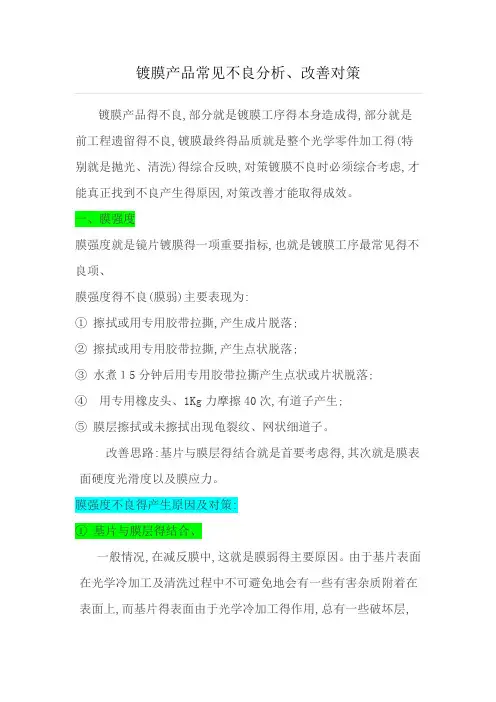

镀膜产品常见不良分析、改善对策镀膜产品得不良,部分就是镀膜工序得本身造成得,部分就是前工程遗留得不良,镀膜最终得品质就是整个光学零件加工得(特别就是抛光、清洗)得综合反映,对策镀膜不良时必须综合考虑,才能真正找到不良产生得原因,对策改善才能取得成效。

一、膜强度膜强度就是镜片镀膜得一项重要指标,也就是镀膜工序最常见得不良项、膜强度得不良(膜弱)主要表现为:①擦拭或用专用胶带拉撕,产生成片脱落;②擦拭或用专用胶带拉撕,产生点状脱落;③水煮１5分钟后用专用胶带拉撕产生点状或片状脱落;④用专用橡皮头、1Kg力摩擦40次,有道子产生;⑤膜层擦拭或未擦拭出现龟裂纹、网状细道子。

改善思路:基片与膜层得结合就是首要考虑得,其次就是膜表面硬度光滑度以及膜应力。

膜强度不良得产生原因及对策:①基片与膜层得结合、一般情况,在减反膜中,这就是膜弱得主要原因。

由于基片表面在光学冷加工及清洗过程中不可避免地会有一些有害杂质附着在表面上,而基片得表面由于光学冷加工得作用,总有一些破坏层,深入在破坏层得杂质(如水汽、油汽、清洗液、擦拭液、抛光粉等,其中水汽为主要),很难以用一般得方法去除干净,特别对于亲水性好,吸附力强得基片尤其如此。

当膜料分子堆积在这些杂质上时,就影响了膜层得附着,也就影响了膜强度。

此外,如果基片得亲水性差、吸附力差,对膜层得吸附也差,同样会影响膜强度、硝材化学稳定性差,基片在前加工过程中流转过程中,表面已经受到腐蚀,形成了腐蚀层或水解层(也许就是局部得、极薄得)。

膜层镀在腐蚀层或水解层上其吸附就差,膜牢固度不良、基片表面有脏污、油斑、灰点、口水点等,局部膜层附着不良,造成局部膜牢固度不良、改善对策:㈠加强去油去污处理,如果就是超声波清洗,应重点考虑去油功能,并保证去油溶液得有效性;如若就是手擦,可考虑先用碳酸钙粉擦拭后再清擦。

㈡加强镀前烘烤,条件许可,基片温度能达到300℃以上更好,恒温20分钟以上,尽可能使基片表面得水汽、油汽挥发。

镀膜产品常见不良分析、改善对策欧阳引擎（2021.01.01）镀膜产品的不良，部分是镀膜工序的本身造成的，部分是前工程遗留的不良，镀膜最终的品质是整个光学零件加工的（特别是抛光、清洗）的综合反映，对策镀膜不良时必须综合考虑，才能真正找到不良产生的原因，对策改善才能取得成效。

一、膜强度膜强度是镜片镀膜的一项重要指标，也是镀膜工序最常见的不良项。

膜强度的不良（膜弱）主要表现为：①擦拭或用专用胶带拉撕，产生成片脱落；②擦拭或用专用胶带拉撕，产生点状脱落；③水煮15分钟后用专用胶带拉撕产生点状或片状脱落；④用专用橡皮头、1Kg力摩擦40次，有道子产生；⑤膜层擦拭或未擦拭出现龟裂纹、网状细道子。

改善思路：基片与膜层的结合是首要考虑的，其次是膜表面硬度光滑度以及膜应力。

膜强度不良的产生原因及对策：①基片与膜层的结合。

一般情况，在减反膜中，这是膜弱的主要原因。

由于基片表面在光学冷加工及清洗过程中不可避免地会有一些有害杂质附着在表面上，而基片的表面由于光学冷加工的作用，总有一些破坏层，深入在破坏层的杂质（如水汽、油汽、清洗液、擦拭液、抛光粉等，其中水汽为主要），很难以用一般的方法去除干净，特别对于亲水性好，吸附力强的基片尤其如此。

当膜料分子堆积在这些杂质上时，就影响了膜层的附着，也就影响了膜强度。

此外，如果基片的亲水性差、吸附力差，对膜层的吸附也差，同样会影响膜强度。

硝材化学稳定性差，基片在前加工过程中流转过程中，表面已经受到腐蚀，形成了腐蚀层或水解层（也许是局部的、极薄的）。

膜层镀在腐蚀层或水解层上其吸附就差，膜牢固度不良。

基片表面有脏污、油斑、灰点、口水点等，局部膜层附着不良，造成局部膜牢固度不良。

改善对策：㈠加强去油去污处理，如果是超声波清洗，应重点考虑去油功能，并保证去油溶液的有效性；如若是手擦，可考虑先用碳酸钙粉擦拭后再清擦。

㈡加强镀前烘烤，条件许可，基片温度能达到300℃以上更好，恒温20分钟以上，尽可能使基片表面的水汽、油汽挥发。

镀膜产品常见不良分析、改善对策镀膜产品的不良，部分是镀膜工序的本身造成的，部分是前工程遗留的不良，镀膜最终的品质是整个光学零件加工的（特别是抛光、清洗）的综合反映，对策镀膜不良时必须综合考虑，才能真正找到不良产生的原因，对策改善才能取得成效。

一、膜强度膜强度是镜片镀膜的一项重要指标，也是镀膜工序最常见的不良项。

膜强度的不良（膜弱）主要表现为：①擦拭或用专用胶带拉撕，产生成片脱落；②擦拭或用专用胶带拉撕，产生点状脱落；③水煮15分钟后用专用胶带拉撕产生点状或片状脱落；④用专用橡皮头、1Kg力摩擦40次，有道子产生；⑤膜层擦拭或未擦拭出现龟裂纹、网状细道子。

改善思路：基片与膜层的结合是首要考虑的，其次是膜表面硬度光滑度以及膜应力。

膜强度不良的产生原因及对策：①基片与膜层的结合。

一般情况，在减反膜中，这是膜弱的主要原因。

由于基片表面在光学冷加工及清洗过程中不可避免地会有一些有害杂质附着在表面上，而基片的表面由于光学冷加工的作用，总有一些破坏层，深入在破坏层的杂质（如水汽、油汽、清洗液、擦拭液、抛光粉等，其中水汽为主要），很难以用一般的方法去除干净，特别对于亲水性好，吸附力强的基片尤其如此。

当膜料分子堆积在这些杂质上时，就影响了膜层的附着，也就影响了膜强度。

此外，如果基片的亲水性差、吸附力差，对膜层的吸附也差，同样会影响膜强度。

硝材化学稳定性差，基片在前加工过程中流转过程中，表面已经受到腐蚀，形成了腐蚀层或水解层（也许是局部的、极薄的）。

膜层镀在腐蚀层或水解层上其吸附就差，膜牢固度不良。

基片表面有脏污、油斑、灰点、口水点等，局部膜层附着不良，造成局部膜牢固度不良。

改善对策：㈠加强去油去污处理，如果是超声波清洗，应重点考虑去油功能，并保证去油溶液的有效性；如若是手擦，可考虑先用碳酸钙粉擦拭后再清擦。

㈡加强镀前烘烤，条件许可，基片温度能达到300℃以上更好，恒温20分钟以上，尽可能使基片表面的水汽、油汽挥发。

客户对镜片的亚斯要求是越来越高，如何在加工过程中让光圈趋于稳定状态，并且不影响作业效率、不增加成本及保证质量。

现在以成为讨论的“热门话题”。

因此对有代表性（代表性指面形精度难加工、局部误差要求严）的部品，来寻找光圈稳定的基本条件所在。

一、光圈不稳定参考1、加工条件：1) 研磨粉粒子径的大小，与浓度配比的大小，对光圈的影响；研磨粉粒子径太大和浓度太大，对磨皿的曲率半径改变就越大，（凸皿曲率半径变大；凹皿曲率半径变小）如与清水相比，光圈会向高的方向变化；容易引起边垂。

2) 转速的快慢影响光圈局部不规则，磨皿的边缘线速度与中心的线速度不一样。

镜片摆出磨皿的边缘越多，镜片光圈就越向负光圈变化；可造成镜片中心与边缘未均衡磨耗，中低与中高时，镜片的调进与调出便是这一道理。

3) 压力的大小对中心薄与D/T＞10的镜片有直接影响，（在使用串棒加工时尤其明显）压力的大小对面形的影响主要是镜片整个表面受力不均导致。

4) 加工时间也影响面形精度的变化，因研磨遵循余弦磨削，磨皿曲率半径*砂挂完品时刻在修正。

（因始终要保持磨皿曲率半径，研磨皿的中心磨耗快是必然的）。

5) 摆幅大小的调整：摆幅过大，镜片光圈向低光圈变化，并伴有中低出现；摆幅过小，镜片光圈向高光圈变化，并伴有中高出现。

6) 准球芯的调整：准球芯的调整好与差，是影响压力是否均匀施压。

#Huvn4x7) 同轴度的调整：同轴度指主轴、中继治具、磨皿的中心点要求一致。

如未达到中心点要求一致，镜片在作业中跳动，运行不平稳影响面形精度。

8) 串棒高低的调整：串棒压住夹具；夹具带动镜片旋转，串棒高时传输压力就不能保障，串棒低时会容易刮坏磨皿皮。

9) 各部位稳固、锁紧部位的确认。

10) 镜片在磨皿上的偏移量。

111) 镜片摆出多，镜片易产生压印、面本数易变低、摆动到边缘时易翘动。

摆出少磨耗量小，易边垂。

12) 摆臂杆的平行：摆臂杆不平行影响镜片中心线，与磨皿的中心线无法相重迭。

目录光学冷加工工序----------------------------------------2 玻璃镜片抛光工艺--------------------------------------3 镜片抛光----------------------------------------------4 光学冷加工工艺资料的详细描述--------------------------5 模具机械抛光基本程序（对比）--------------------------7 金刚砂 -----------------------------------------------8 光学清洗工艺-----------------------------------------10 镀膜过程中喷点、潮斑(花斑)的成因及消除方法------------12 光学镜片的超声波清洗技术-----------------------------14 研磨或抛光对光学镜片腐蚀的影响-----------------------17 抛光常见疵病产生原因及克服方法-----------------------23 光学冷却液在光学加工中的作用-------------------------25光学冷加工工序第1道：铣磨,是去除镜片表面凹凸不平的气泡和杂质,(约0.05-0.08)起到成型作用.第2道就是精磨工序,是将铣磨出来的镜片将其的破坏层给消除掉,固定R值. 第3道就是抛光工序,是将精磨镜片在一次抛光,这道工序主要是把外观做的更好。

第4道就是清洗,是将抛光过后的镜片将起表面的抛光粉清洗干净.防止压克. 第5道就是磨边,是将原有镜片外径将其磨削到指定外径。

第6道就是镀膜,是将有需要镀膜镜片表面镀上一层或多层的有色膜或其他膜第7道就是涂墨,是将有需要镜片防止反光在其外袁涂上一层黑墨.第8道就是胶合,是将有2个R值相反大小和外径材质一样的镜片用胶将其联合. 特殊工序:多片加工(成盘加工)和小球面加工(20跟轴)线切割根据不同的生产工艺，工序也会稍有出入，如涂墨和胶合的先后次序。
