地质勘察报告PPT课件
6、地下水地质条件分析与评价（地下水类型、是否 有腐蚀性等、埋深）；
7、场地稳定性和适宜性评价； 8、提出地基基础方案、不良地质现象论证方案、开
挖和边坡加固方案等； 9、提出工程施工和使用期间可能发生的地基工程问
题及监控、预测措施的建议； 10、地基勘察成果表及所附图件；
10
四 勘察报告的识读
勘察报告的许多内容是提供给专业设计和施工
安徽 建 华
anhui jianhua
如何读懂地质勘查报告 及几种桩型的经济对比分析
主讲人：詹志生 2009年06月13日
1
目录
一、勘察阶段的划分 二、地质勘察报告的作用 三 、地质报告的内容 四、 勘察报告的识读 五、 桩基选型与经济对比分析
2
一 勘察阶段的划分
地质勘察应与设计阶段相适应，分阶段进行。
12
四 勘察报告的识读
B 勘探深度 ①布置1/3—1/2的勘探孔为控制性孔，对重要的工业
与民用建筑物，或对桩基变形有特殊要求的建筑物，控 制性探孔不应少于3个，对于一般的工业与民用建筑控 制性探孔不应少于2个，控制性探孔深度应穿透桩端平 面以下压缩层深度3—5m或6—10倍桩径，一般性勘探 孔应深入桩端平面以下2—3m； ②嵌岩桩钻孔应深入持力层岩层不少于3—5倍桩径，当 持力层较深时，应有部分钻孔钻穿持力层岩层，岩溶地 区应查明溶洞、溶沟、溶槽、石笋等的分布情况。
土和碎石土的承载力等；
18
四 勘察报告的识读
3、地基土的评价 这个章节会告诉我们工程地质土层分布是否均匀，
共有几种土层及各土层的物理力学性能，哪几种地层 适合做持力层等内容。
19
四 勘察报告的识读
⑴杂填土①：为人工填土，欠固结，松散状，为不良 工程地质 层，不能做基础持力层；
7、场地稳定性和适宜性评价； 8、提出地基基础方案、不良地质现象论证方案、开
挖和边坡加固方案等； 9、提出工程施工和使用期间可能发生的地基工程问
题及监控、预测措施的建议； 10、地基勘察成果表及所附图件；
10
四 勘察报告的识读
勘察报告的许多内容是提供给专业设计和施工
安徽 建 华
anhui jianhua
如何读懂地质勘查报告 及几种桩型的经济对比分析
主讲人：詹志生 2009年06月13日
1
目录
一、勘察阶段的划分 二、地质勘察报告的作用 三 、地质报告的内容 四、 勘察报告的识读 五、 桩基选型与经济对比分析
2
一 勘察阶段的划分
地质勘察应与设计阶段相适应，分阶段进行。
12
四 勘察报告的识读
B 勘探深度 ①布置1/3—1/2的勘探孔为控制性孔，对重要的工业
与民用建筑物，或对桩基变形有特殊要求的建筑物，控 制性探孔不应少于3个，对于一般的工业与民用建筑控 制性探孔不应少于2个，控制性探孔深度应穿透桩端平 面以下压缩层深度3—5m或6—10倍桩径，一般性勘探 孔应深入桩端平面以下2—3m； ②嵌岩桩钻孔应深入持力层岩层不少于3—5倍桩径，当 持力层较深时，应有部分钻孔钻穿持力层岩层，岩溶地 区应查明溶洞、溶沟、溶槽、石笋等的分布情况。
土和碎石土的承载力等；
18
四 勘察报告的识读
3、地基土的评价 这个章节会告诉我们工程地质土层分布是否均匀，
共有几种土层及各土层的物理力学性能，哪几种地层 适合做持力层等内容。
19
四 勘察报告的识读
⑴杂填土①：为人工填土，欠固结，松散状，为不良 工程地质 层，不能做基础持力层；
城市工程地质勘察培训课件PPT(共 36张)
a.地基承载力 影响地基承载力的因素有两个方面：
18
①地基岩土的特性，包括成因 类型、堆积年代、结构特征、各岩 土层的物理力学性质及其分布情况以及水文 地质条件；
②基础的类型、大小、形状、埋置深度 等。
b.地基沉降 地基在上部荷载的作用下，土体被压缩 而产生相应的变形。
19
若地基的变形量过大，则会影 响建筑物的正常使用，甚至会危及 建筑物的安全。
4
影响区域稳定性的主要因素是 地震，它的强度和对建筑物的危害 程度常以地震基本烈度来表示。
2.地基稳定性问题 始终是各规划阶段的主要问题。地基稳 定性主要是指地基中岩土体的强度和变形能 否满足建筑物的要求。
5
3.供水水源问题 城市供水量是城市中工业用水 和生活用水量的总和，它在很大程度上取决 于城市中工业的性质和数量，以及人口的多 少。随着生产的发展和人口的增长，城市供 水量不断地增加。因此，在一定条件下它是 制约城市发展的重要因素之一。丰富的水源， 良好的水质，能给城市的发展创造条件。
8
1.城址的地理环境应优越 气候条件适宜，交通条件良好， 水质优良、水源充足，能满足远景规划的要 求。 2.城址应尽量靠近自然资源产地 重视对国民经济具有重大意义的矿产资 源、能源资源和天然建筑材料的开发和利用， 并兼顾风景优美或有名胜古迹地区。
9
3.城址应选取在地貌单元简单的 地区
一般应无难以治理的不良地质现象，地 形平坦宽阔，土地的开发与利用应满足城市 远景规划的要求。
4.城址应首先选择在地震少而基本烈度 低的地区
规划区内地下水埋深大，附近无活动断 裂，并远离大的主断裂。
10
规划区内地层性质较均匀，持 力层厚度大而且强度高，地基中无 饱和、软弱的及可振动液化的砂土层和淤泥 等。 三、城市规划工程地质勘察要点
18
①地基岩土的特性，包括成因 类型、堆积年代、结构特征、各岩 土层的物理力学性质及其分布情况以及水文 地质条件；
②基础的类型、大小、形状、埋置深度 等。
b.地基沉降 地基在上部荷载的作用下，土体被压缩 而产生相应的变形。
19
若地基的变形量过大，则会影 响建筑物的正常使用，甚至会危及 建筑物的安全。
4
影响区域稳定性的主要因素是 地震，它的强度和对建筑物的危害 程度常以地震基本烈度来表示。
2.地基稳定性问题 始终是各规划阶段的主要问题。地基稳 定性主要是指地基中岩土体的强度和变形能 否满足建筑物的要求。
5
3.供水水源问题 城市供水量是城市中工业用水 和生活用水量的总和，它在很大程度上取决 于城市中工业的性质和数量，以及人口的多 少。随着生产的发展和人口的增长，城市供 水量不断地增加。因此，在一定条件下它是 制约城市发展的重要因素之一。丰富的水源， 良好的水质，能给城市的发展创造条件。
8
1.城址的地理环境应优越 气候条件适宜，交通条件良好， 水质优良、水源充足，能满足远景规划的要 求。 2.城址应尽量靠近自然资源产地 重视对国民经济具有重大意义的矿产资 源、能源资源和天然建筑材料的开发和利用， 并兼顾风景优美或有名胜古迹地区。
9
3.城址应选取在地貌单元简单的 地区
一般应无难以治理的不良地质现象，地 形平坦宽阔，土地的开发与利用应满足城市 远景规划的要求。
4.城址应首先选择在地震少而基本烈度 低的地区
规划区内地下水埋深大，附近无活动断 裂，并远离大的主断裂。
10
规划区内地层性质较均匀，持 力层厚度大而且强度高，地基中无 饱和、软弱的及可振动液化的砂土层和淤泥 等。 三、城市规划工程地质勘察要点
工程地质勘察与报告识读完整PPT资料
减少或消除基坑内外地下水的水头差
地貌
丘陵
平原
3、水 文 地 质 条 件
地下水：存在于地面下土和岩石的孔隙、裂隙或溶洞中的水叫 做地下水。
上层滞水
建筑场地水文地 质条件
ห้องสมุดไป่ตู้
地下水的埋藏条件 地下水位及其动态变化 地下水化学成分
潜水 承压水
地下水的腐蚀性
地下水埋藏方式简介：
补给源
天然地面
上层滞水
地下水位面
学观点考察的地表形态就叫做地貌。 在漫长的地质 发展过程中，地壳在内、外力地质作用下，不断运动演变，所造成的地层形态统称为地质构造。
（岩体受力断裂使原有的连续完整性遭受破坏） 最后采用挖孔桩方法建造桩排式地下连续墙加固地基，塔体的不均匀沉降和倾斜才得以控制。
山地 及其在漫长的地质 中不断演化的过程和将来的发展趋势，那么，这种从地质学和地理学观点考察的地表形态就叫做地貌。
勘察目的：调查研究和分析评价建筑场地和地基的工程地质条件 地质构造
一、工程地质条件
地形地貌 水文地质条件 不良地质现象 可能的工程威胁
岩土的类型及其工程性质
不同地区工程地质条件在性质上、主次关系配合上的不同，其勘察 任务、勘察手段和评价内容也随之而异。
1、地 质 构 造
地质构造：在漫长的地质 发展过程中，地壳在内、外力地质作用下， 不断运动演变，所造成的地层形态统称为地质构造。
当土中渗流的水力梯度小于临界梯度时，虽不致诱发流砂现象， 但土中细小颗粒仍有可能穿过粗颗粒之间的孔隙被渗流挟带而去，时 间长了，在土层中将形成管状空洞，使土体强度降低，压缩性增大， 称为“管涌”。
4、不良地质现象
不良地质现象发育，对场地稳定性有直接危害的或潜在威 胁的：
地貌
丘陵
平原
3、水 文 地 质 条 件
地下水：存在于地面下土和岩石的孔隙、裂隙或溶洞中的水叫 做地下水。
上层滞水
建筑场地水文地 质条件
ห้องสมุดไป่ตู้
地下水的埋藏条件 地下水位及其动态变化 地下水化学成分
潜水 承压水
地下水的腐蚀性
地下水埋藏方式简介：
补给源
天然地面
上层滞水
地下水位面
学观点考察的地表形态就叫做地貌。 在漫长的地质 发展过程中，地壳在内、外力地质作用下，不断运动演变，所造成的地层形态统称为地质构造。
（岩体受力断裂使原有的连续完整性遭受破坏） 最后采用挖孔桩方法建造桩排式地下连续墙加固地基，塔体的不均匀沉降和倾斜才得以控制。
山地 及其在漫长的地质 中不断演化的过程和将来的发展趋势，那么，这种从地质学和地理学观点考察的地表形态就叫做地貌。
勘察目的：调查研究和分析评价建筑场地和地基的工程地质条件 地质构造
一、工程地质条件
地形地貌 水文地质条件 不良地质现象 可能的工程威胁
岩土的类型及其工程性质
不同地区工程地质条件在性质上、主次关系配合上的不同，其勘察 任务、勘察手段和评价内容也随之而异。
1、地 质 构 造
地质构造：在漫长的地质 发展过程中，地壳在内、外力地质作用下， 不断运动演变，所造成的地层形态统称为地质构造。
当土中渗流的水力梯度小于临界梯度时，虽不致诱发流砂现象， 但土中细小颗粒仍有可能穿过粗颗粒之间的孔隙被渗流挟带而去，时 间长了，在土层中将形成管状空洞，使土体强度降低，压缩性增大， 称为“管涌”。
4、不良地质现象
不良地质现象发育，对场地稳定性有直接危害的或潜在威 胁的：
地质勘察报告(精)ppt课件
（五）、地基基础方案分析评价
1、地基承载力标准值
土名
fk
土名
fk
黄土状粉土
170
粉质粘土
230
残积土
220
强风化闪长岩
500
中风化闪长岩
2800
拟建楼为地上8层，基底压力为165kpa，长57.9米，宽12.70
米，设一层地下室，基础埋深4.00米，基础持力层应为第2层
黄土状粉质粘土
精选ppt课件
6
基底 压力
165
基底 自重 压力
73
基底 附加 压力
92
基地 标高
55.20
精选ppt课件
7
孔号
1(角 点)
2(中 点)
层号
① ② ③ ④ ① ② ③ ④
层底 深度 4.10 10.80 12.50 14.10 4.39 7.54 9.54 11.44
重度
19.2 20.5 18.6 20.5 18.6 20.5 18.5 20.5
地质勘察报告
精选ppt课件
1
一、场地位置
拟建场地位于济南市槐阴区水泥厂路13号，原济南水泥厂 和东方红水泥厂厂区内，交通便利，位置优越。
二、场地地形、地貌
拟建场地地形基本平坦，从南向北微倾，最大高差7.37米。
三、场地地下水情况
场地地下水属第四系孔隙潜水及基岩裂隙水，主要补给来
源为：地下径流、大气降水及地表水（兴济河）。 测得场地地下水位埋深为9.70～21.80米；因受兴济河水补 给影响，该地区从东向西逐渐降低，水位常年变化幅度较 大，约2.50米左右。 水化学类型为Ca+、K+、Na-、HCO32-、SO42-，PH值均为7.0。
地质勘查地理知识工作总结汇报PPT模板
NATIONAL GEOGRAPHY
Presentation Sub Title
SupportThe Synergistically proactive forms quality. Distinctively resource. Authoritatively aggregate high standards.
First Web DesignMain Analysis & Infographics
Synergistically restore proactive platforms through quality data. Distinctively leverage existing resource sucking strategic theme areas vis-a-vis business expertise.
03. Tittle HereWeb & Technology Leader
NATIONAL GEOGRAPHY
Presentation Sub Title
02. Tittle HereWeb & Technology Leader
Synergistically restore proactive platforms through quality data. Distinctively leverageresource sucking strategic theme vis-a-vis business expertise.
| 输入标题|
03
NATIONAL GEOGRAPHY
Presentation Sub Title
Started BusinessMain Analysis & Infographics
Presentation Sub Title
SupportThe Synergistically proactive forms quality. Distinctively resource. Authoritatively aggregate high standards.
First Web DesignMain Analysis & Infographics
Synergistically restore proactive platforms through quality data. Distinctively leverage existing resource sucking strategic theme areas vis-a-vis business expertise.
03. Tittle HereWeb & Technology Leader
NATIONAL GEOGRAPHY
Presentation Sub Title
02. Tittle HereWeb & Technology Leader
Synergistically restore proactive platforms through quality data. Distinctively leverageresource sucking strategic theme vis-a-vis business expertise.
| 输入标题|
03
NATIONAL GEOGRAPHY
Presentation Sub Title
Started BusinessMain Analysis & Infographics
工程地质勘察成果整理28页PPT
45、法律的制定是为了保证每一个人 自由发 挥自己 的才能 ，而不 是为了 束缚他 的才能 。—— 罗伯斯 庇尔
谢谢
11、越是没有本领的就越加自命不凡。——邓拓 12、越是无能的人，越喜欢挑剔别人的错儿。——爱尔兰 13、知人者智，自知者明。胜人者有力，自胜者强。——老子 14、意志坚强的人能把世界放在手中像泥块一样任意揉捏。——歌德 15、最具挑战性的挑战莫过于提升自我。——迈、实际上，我们想要的不是针对犯 罪的法 律，而 是针对 疯狂的 法律。 ——马 克·吐温 42、法律的力量应当跟随着公民，就 像影子 跟随着 身体一 样。— —贝卡 利亚 43、法律和制度必须跟上人类思想进 步。— —杰弗 逊 44、人类受制于法律，法律受制于情 理。— —托·富 勒
谢谢
11、越是没有本领的就越加自命不凡。——邓拓 12、越是无能的人，越喜欢挑剔别人的错儿。——爱尔兰 13、知人者智，自知者明。胜人者有力，自胜者强。——老子 14、意志坚强的人能把世界放在手中像泥块一样任意揉捏。——歌德 15、最具挑战性的挑战莫过于提升自我。——迈、实际上，我们想要的不是针对犯 罪的法 律，而 是针对 疯狂的 法律。 ——马 克·吐温 42、法律的力量应当跟随着公民，就 像影子 跟随着 身体一 样。— —贝卡 利亚 43、法律和制度必须跟上人类思想进 步。— —杰弗 逊 44、人类受制于法律，法律受制于情 理。— —托·富 勒
勘察报告的解读

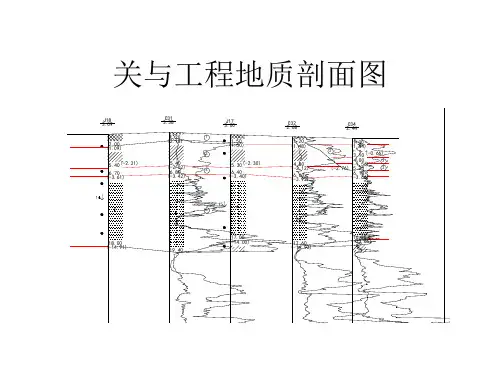

关与工程地质剖面图
根据《市政工程勘察规范》CJJ56-94 规范6.0.7条当线路通过含有有机质、 疏松的杂填土、未经沉实的近期回填土 及软土分布地段时，应查明分布范围， 勘探孔间距宜控制在20~40m。我们一 般控制在40m左右。设计如要求加密， 请在钻探要求中说明。
物理力学性质统计一览表
物理力学性质统计一览表
• 物理指标采用平均值 • 强度指标采用标准值
1
2.00 (1.09) 5.40 (-2.31) 6.70 (-3.61)
3
2
5.40 (-2.02) 6.80 (-3.42)
2 3
4
f
f
6
f f
f
18.00 (-14.91)
17.00 (-14.00) 19.40
17.60 (-14.92)
16.30 (-13.86)
关与工程地质剖面图
• 由于勘察工作是以点代面，即以两个勘探 点的地质情况来推测两勘探点之间的地质 情况，前提是地层沉积是均匀的，但实际 情况可能并非如此。极端的情况是两勘探 点的地质情况和两勘探点之间的地质情况 完全不同，如苏州渭塘有的地方差个1m远 20m深度内地层就这样。解决的办法就是加 密钻孔，这样勘探成本太大。还有就是进 行施工勘查或验槽，这样就要修改设计。
关与工8)
1
J17 3.00 1.50 (1.50) 5.30 (-2.30) 6.40 (-3.40)
C32 2.68 1.20 (1.48) 4.80 (-2.12) 6.60 (-3.92)
C34 2.44 1.00 (1.44) 3.10 (-0.66) 2 4.00 (-1.56) 2 (-2.76) 5.20 6.10 (-3.66)
地质勘察基础知识PPT课件
精选2021最新课件
24
1 常见质量问题类别及原因分析
桩基工程常见质量问题有：单桩承载力低于设计值、桩倾
斜过大、断桩、桩接头断离、桩位偏差过大等五大类。造成以 上问题的原因：
1.1单桩承载力低于设计要求的常见原因有：
1.1.1桩沉人深度不足； 1.1.2桩端未进入设计规定的持力层，但桩深已达设计值； 1.1.3最终贯入度过大； 1.1.4其他，诸如桩倾斜过大、断裂等原因导致单桩承载力 下降； 1.1.5勘察报告所提供的地层剖面、地基承载力等有关数据 与实际情况不符。
精选2021最新课件
22
(二)地质勘察报告解读 《XX工程地质勘察报告》
精选2021最新课件
23
五、桩基施工中常见质量问题的分析、 处理
桩基础作为建筑工程的一个重要组成部分，其施工质量关 系到整个建筑物的工程质量。在桩基施工过程中，当遇到各 种意外情况时，如何及时分析、及时处理，是桩基施工的关 键所在。桩基工程施工工序多，工艺要求高，影响质量的因 素较多，一般有：工程地质勘察报告不够详尽准确；设计的 不合理取值；施工中的各种原因等。
杂填土是指含有大量的建筑垃圾、工业废料或生活垃圾
冲填土是人类借助水力充填泥砂形成的土，一般压缩性
大、含水量大、强度低。
精选2021最新课件
17
7 特殊土 （1）
软土泛指天然含水量高、压缩性高、强度低、渗透性差 的软塑、流塑状粘性土。它包括淤泥、淤泥质土、冲填土等。
建筑在软土地基上的建筑物易产生较大沉降或不均匀沉 降，且沉降稳定所需要的时间很长，所以，在软土上建造建
地质勘察基础知识
精选2021最新课件
1
内容目录
一、建筑地基与基础常识 二、地质勘察的目的 三、岩土的工程分类 四、如何识读地质勘察报告 五、桩基施工中常见问题的分析及处理

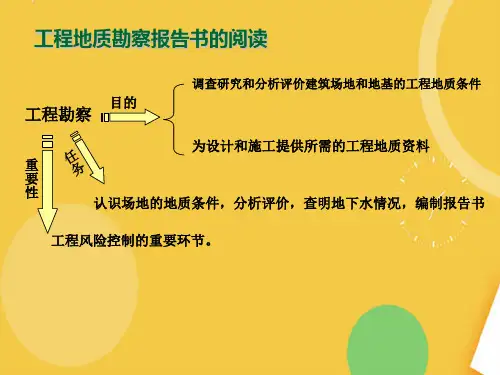

工程地质勘察报告PPT课件

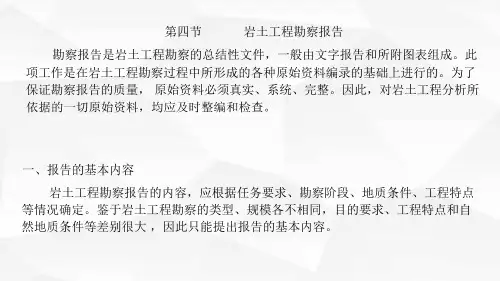

第四节
