七氟丙烷灭火系统使用手册简介本使用手册旨在指导用户正确使用七氟丙烷灭火系统，以确保灭火系统的有效运行和安全性。

系统概述七氟丙烷灭火系统是一种高效、环保的气体灭火系统，适用于各类场所，如机房、变电所、电子设备室等。

系统组成七氟丙烷灭火系统由以下组件组成：1. 气瓶：用于储存七氟丙烷灭火剂的钢瓶。

2. 喷嘴：通过喷射七氟丙烷灭火剂实现灭火的装置。

3. 管路系统：连接气瓶和喷嘴的管道系统。

4. 控制器：用于控制灭火系统的启动、停止和监测系统状态的设备。

5. 报警器：用于发出声响和光信号，以提醒人员及时撤离。

使用流程1. 前期准备：- 检查气瓶的压力是否正常，如异常应及时更换。

- 检查喷嘴是否完好，如有损坏应及时更换。

- 检查管路系统是否畅通，如有堵塞应进行清理。

2. 操作步骤：- 确保待灭火区域内人员已撤离。

- 手动将控制器中的启动开关置于启动位置。

- 确认系统处于启动状态后，离开待灭火区域。

- 在系统启动后，系统将自动检测并监测待灭火区域的温度和烟雾情况。

- 若温度或烟雾超过安全阈值，系统将自动启动喷嘴喷射七氟丙烷灭火剂。

- 灭火完成后，系统将自动停止喷射，并触发报警器进行报警。

3. 系统维护：- 定期检查气瓶和喷嘴的完好性和压力情况，如有问题应及时进行维修或更换。

- 定期对管路系统进行清洗和维护，确保畅通。

- 定期检查控制器和报警器的正常工作情况，如有异常应及时维修或更换。

安全注意事项- 使用七氟丙烷灭火系统时应保持通风良好，避免吸入过多灭火剂。

- 灭火剂具有一定的毒性，非必要情况下应避免直接接触。

- 灭火剂的储存压力不宜过高，以免发生意外。

- 系统启动后，待灭火区域内人员应迅速撤离，以免灭火剂对人身造成伤害。

以上为七氟丙烷灭火系统使用手册的内容，请用户在使用前仔细阅读，如有任何问题，请及时联系相关人员进行咨询和解决。

总字数：821字。

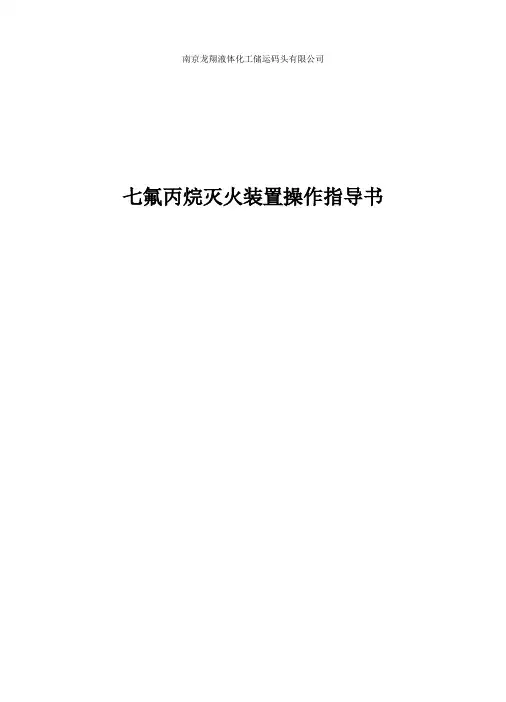

南京龙翔液体化工储运码头有限公司七氟丙烷灭火装置操作指导书前言 (1)一、概述 (2)二、七氟丙烷装置结构简介 (3)2.1各主要部件性能参数及作用 (4)三、七氟丙烷装置的工作原理 (2)键入章标题（第3级） (3)四、GST—QKP04/2气体灭火控制器操作说明.................................... .4五、气体灭火装置的操作说明 (5)提醒操作者务必注意,气体灭火设备是一种接收到有效启动命令后就会瞬时完成喷洒灭火工作的被控设备。

对气体灭火设备的误操作一方面会导致重大的、不可挽回的损失，甚至是人员伤亡；另一方面也会在一定时期造成重要场所消防能力的消弱。

启动这些设备应慎之又慎！进行气体灭火设备的启动除了具备启动一般设备的条件外还应符合以下条件：＞进行气体灭火设备启动的人员必须是经过气体灭火知识培训合格的人员；＞确认火情确实需要启动气体灭火设备；＞确认气体灭火设备喷洒的保护区域内人员疏散已经完成。

一、概述七氟丙烷（HFC—227ea）是一种化学方式灭火的洁净气体灭火剂。

它无色无味、不导电、不污染被保护对象。

特别是对大气臭氧层无破坏作用（ODP值为零），符合环保要求，是哈龙灭火剂在现阶段比较理想的替代物。

该灭火剂的灭火效能高、速度快、无二次污染。

七氟丙烷气体灭火产品可分为有管网（通称系统）和无管网（通称装置）两大类型，本公司采用的是无管网类型。

1）七氟丙烷灭火装置的使用范围a）电器火灾；b）液体火灾和可熔固体火灾；c）固体表面火灾；d）灭火前能切断气源的气体火灾；七氟丙烷灭火装置不得用于扑救下列物质火灾a）含氧化剂的化学制品及混合物，如硝化纤维、硝酸钠；b）活泼金属，如钾、钠、镁、钛等；c）金属氢化物，如氢化钾、氰化钠等；d）能自行分解的化学物质，如过氧化氢、联氨等；2）七氟丙烷（HFC—227ea）灭火剂主要技术指标沸点：一16.4℃冰点：一131.1℃临界温度：101.7℃临界压力：2.91Mpa蒸气压：0.39Mpa蒸气密度：31.2kg/m3（20℃）3）七氟丙烷灭火装置的基本参数工作环境温度：0℃—50℃主电源：AC220V 50Hz液体密度：1.41g/ml （20℃）臭氧层消耗潜能值（ODP）：0大气层停留时间：36年未观察到不良反应最大浓度（NOAEL）：9%可未观察到不良反应最大浓度（LOAEL）：10.5%系统设计灭火浓度：8%工作环境湿度：W95%备用电源：DC 24V最大（直流）安全电流：150mA/5min 贮存容器：70L 、120L 喷射时间：10S充装密度：1120kg/m 3二、七氟丙烷装置结构简介七氟丙烷灭火装置由贮存容器、容器阀、连接管、信号反馈装置、安全泄放 装置、驱动装置、压力表、喷嘴、外壳箱体、感烟探测器、感温探测器、释放指 2.1 各主要部件性能参数及作用2.1.1 贮存器一连接管压力表示灯、手动紧急启/停按钮、声光报警器、气体灭火控制器组成。

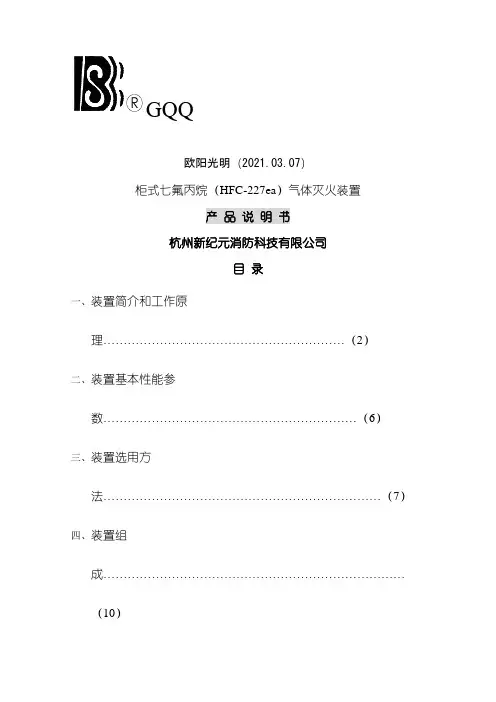

欧阳光明（2021.03.07）柜式七氟丙烷（HFC-227ea）气体灭火装置产品说明书杭州新纪元消防科技有限公司目录一、装置简介和工作原理 (2)二、装置基本性能参数 (6)三、装置选用方法 (7)四、装置组成…………………………………………………………………（10）五、安装…………………………………………………………………… (11)六、灭火剂设置用量计算 (13)七、装置使用方法 (15)八、装置的检查和维护 (17)九、注意事项…………………………………………………………………（19）一装置简介和工作原理●装置简介柜式七氟丙烷气体灭火装置以“洁净气体”七氟丙烷（HFC-227ea）作为灭火剂，灭火机理是通过惰化火焰中的活性自由基,实现断链灭火。

七氟丙烷的特点是：无色无味、清洁、不导电、毒性低、灭火效率高、不污染被保护对象，特别是对大气臭氧层无任何破坏作用。

在第一代的哈龙替代物中，七氟丙烷的综合性能最好。

本公司生产的柜式七氟丙烷气体灭火装置是一种无管网灭火设备，具有轻便、可移动、安装灵活等特点，外表美观，不破坏防护区内的整洁。

灭火剂无管路损失，当火灾发生时，本装置可直接向防护区喷射灭火剂，因此灭火效率高、速度快。

本公司目前的柜式装置系列产品中，既有将报警灭火控制器安装在柜体上的产品，也可将报警灭火控制器安装在防护区外，供用户灵活选用。

●适用范围本柜式装置不用设置专用的瓶组间，整个柜体设置在防护区内，适用于计算机房、档案馆、贵重物品库、通讯机房等空间较小的防护区，几台柜式装置联用也可保护较大的防护区。

当建筑物内无法设置专用的瓶组间，或虽然有瓶组间，但输送距离较远，不能满足工程设计的要求，或防护区内不便安装系统管网时，均可使用本装置。

●对防护区的要求1、防护区的最低环境温度不应低于-10℃.2、防护区围护结构及门窗的耐火极限均不宜低于0.5h；吊顶的耐火极限不宜低于0.25h。

3、防护区围护结构承受内压的允许压强，不宜低于1.2kPa。

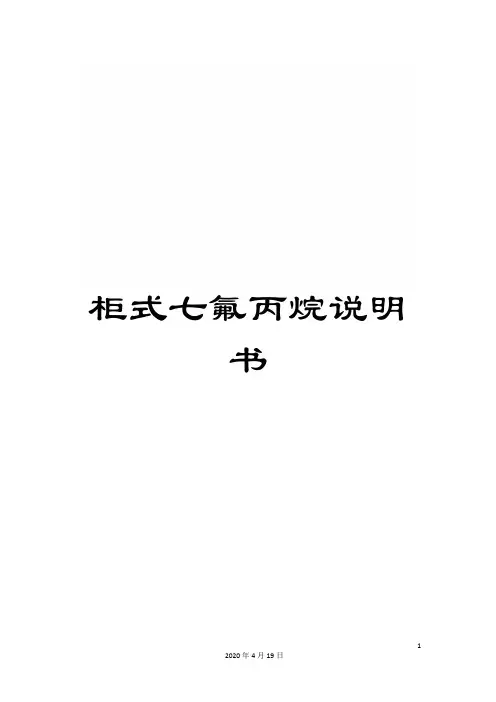

柜式七氟丙烷说明书GQQ型柜式七氟丙烷灭火装置使用说明书Ver 06.1上海金盾消防安全科技有限公司9月目录1 柜式七氟丙烷灭火装置概述.................................................. 错误!未定义书签。

1.1 柜式气体灭火装置 .................................................................. 错误!未定义书签。

1.2 柜式七氟丙烷灭火装置 .......................................................... 错误!未定义书签。

1.3 柜式七氟丙烷灭火装置工作原理........................................... 错误!未定义书签。

1.4 柜式七氟丙烷灭火装置工作流程图....................................... 错误!未定义书签。

1.5 柜式七氟丙烷灭火装置的组成............................................... 错误!未定义书签。

2 柜式七氟丙烷灭火装置的型号、规格及主要技术参数........ 错误!未定义书签。

2.1 柜式七氟丙烷灭火装置的型号............................................... 错误!未定义书签。

2.2 柜式七氟丙烷灭火装置的规格............................................... 错误!未定义书签。

2.3 柜式七氟丙烷灭火装置性能参数........................................... 错误!未定义书签。

3 柜式七氟丙烷灭火装置及其部件的结构和性能参数............ 错误!未定义书签。

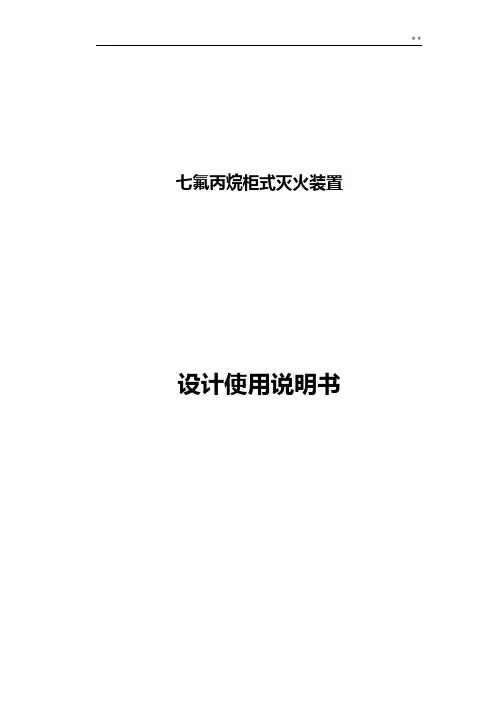

七氟丙烷柜式灭火装置设计使用说明书一、系统执行标准：七氟丙烷柜式灭火装置组件按照《GB16670-2006》标准进行生产。

二、系统简介系统概述GQQ型七氟丙烷柜式灭火装置。

它是一种不安装管网、轻便可移动的气体灭火消防设备。

符合《柜式气体灭火装置性能要求和试验方法》GB16670-2006及《气体灭火系统-物理性能和系统设计》系统设计及产品标准规范的要求，本系统装置设计先进、性能可靠，极其适用于保护面积小于500m2，容积小于1600m3，管网无法安装，维护困难的保护对象的火灾防护。

GQQ型七氟丙烷柜式灭火装置由柜式气体灭火装置与火灾探测器、气体灭火报警控制器等组成，具有自动、电气手动两种控制方式。

其中七氟丙烷柜式气体灭火装置由柜体、储存瓶、瓶头阀、启动电磁装置、压力信号器、喷射管、喷嘴等组成。

柜式七氟丙烷气体灭火装置气体灭火剂储存瓶经过包装成灭火柜,外形美观,平时放在需要保护的防护区内,在发生火灾时,不需要经过很多管路,直接就在防护区内喷放灭火。

87634125七氟丙烷七氟丙烷自动灭火工作原理、该系统可设计成单瓶组或双瓶组系统2、本系统采用双瓶组全淹没保护扑救防护区灭火系统。

3、工作原理：当发生火灾时，烟感、温感探测器将探测到的火灾信号通过 火灾报警控制器进行逻辑分析后，发出指令，打开防护区的 电磁容器阀，灭火剂通过容器阀、高压软管、喷嘴喷放到防 护区，进行灭火保护。

12-?8M56*2-M48*2DC24V 1.3A 90N H8DC24V 动作压力0.2MPaDN32DN6DN6DN40120LZHFC120/2.55.6±0.5MPa1800DN322.5MPa ANF/5.6ZHFF40PT32/2.5ZYW-1无管网柜7工作压力2.5MPa喷 嘴6安全装置灭火瓶压力表压力信号器YHX/5.6序 号名 称型 号规 格备 注12345Y40电磁容器阀8金属软管RHG(J)40/2.5四、典型的防护设施：柜式气体灭火装置主要适用于：电子计算机房、图书馆、档案馆、贵重物品库、电站、电讯中心、洁净厂房等重点场所的消防保护。

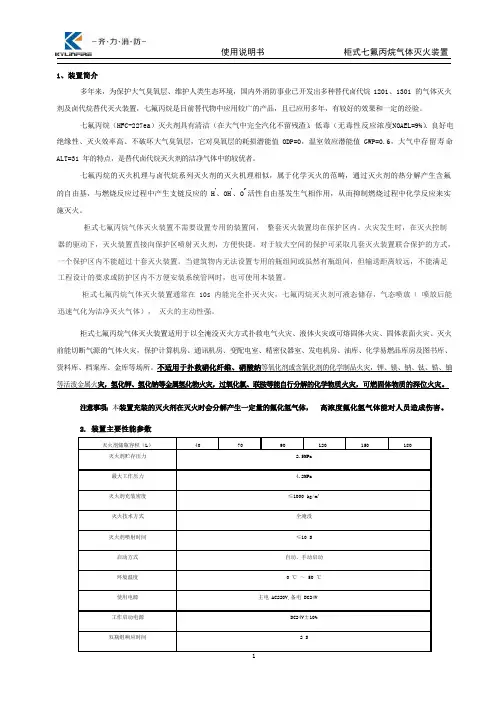

1、装置简介多年来，为保护大气臭氧层、维护人类生态环境，国内外消防事业已开发出多种替代卤代烷1201、1301的气体灭火剂及卤代烷替代灭火装置，七氟丙烷是目前替代物中应用较广的产品，且已应用多年，有较好的效果和一定的经验。

七氟丙烷（HFC-227ea）灭火剂具有清洁（在大气中完全汽化不留残渣）、低毒（无毒性反应浓度NOAEL=9%）、良好电绝缘性、灭火效率高、不破坏大气臭氧层，它对臭氧层的耗损潜能值ODP=0，温室效应潜能值GWP=0.6，大气中存留寿命ALT=31年的特点，是替代卤代烷灭火剂的洁净气体中的较优者。

七氟丙烷的灭火机理与卤代烷系列灭火剂的灭火机理相似，属于化学灭火的范畴，通过灭火剂的热分解产生含氟的自由基，与燃烧反应过程中产生支链反应的H、OH、O活性自由基发生气相作用，从而抑制燃烧过程中化学反应来实施灭火。

柜式七氟丙烷气体灭火装置不需要设置专用的装置间，整套灭火装置均在保护区内。

火灾发生时，在灭火控制器的驱动下，灭火装置直接向保护区喷射灭火剂，方便快捷。

对于较大空间的保护可采取几套灭火装置联合保护的方式，一个保护区内不能超过十套灭火装置。

当建筑物内无法设置专用的瓶组间或虽然有瓶组间，但输送距离较远，不能满足工程设计的要求或防护区内不方便安装系统管网时，也可使用本装置。

柜式七氟丙烷气体灭火装置通常在10s内能完全扑灭火灾，七氟丙烷灭火剂可液态储存，气态喷放（喷放后能迅速气化为洁净灭火气体），灭火的主动性强。

柜式七氟丙烷气体灭火装置适用于以全淹没灭火方式扑救电气火灾、液体火灾或可熔固体火灾、固体表面火灾、灭火前能切断气源的气体火灾，保护计算机房、通讯机房、变配电室、精密仪器室、发电机房、油库、化学易燃品库房及图书库、资料库、档案库、金库等场所。

不适用于扑救硝化纤维、硝酸纳等氧化剂或含氧化剂的化学制品火灾，钾、镁、钠、钛、锆、铀等活泼金属火灾，氢化钾、氢化钠等金属氢化物火灾，过氧化氯、联胺等能自行分解的化学物质火灾，可燃固体物质的深位火灾。

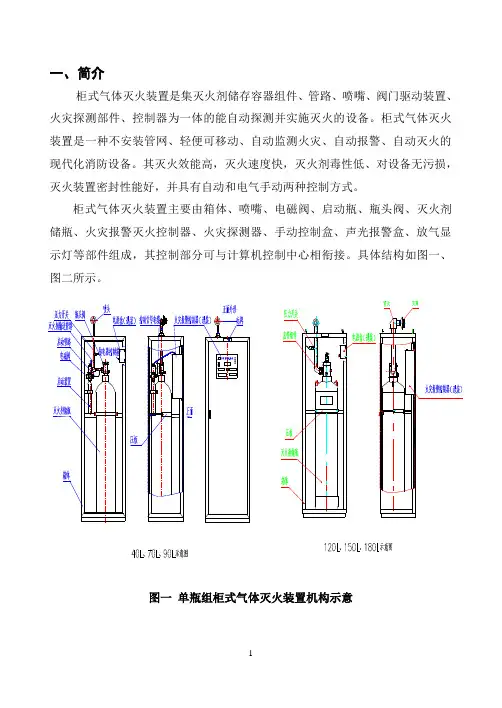

一、简介柜式气体灭火装置是集灭火剂储存容器组件、管路、喷嘴、阀门驱动装置、火灾探测部件、控制器为一体的能自动探测并实施灭火的设备。

柜式气体灭火装置是一种不安装管网、轻便可移动、自动监测火灾、自动报警、自动灭火的现代化消防设备。

其灭火效能高，灭火速度快，灭火剂毒性低、对设备无污损，灭火装置密封性能好，并具有自动和电气手动两种控制方式。

柜式气体灭火装置主要由箱体、喷嘴、电磁阀、启动瓶、瓶头阀、灭火剂储瓶、火灾报警灭火控制器、火灾探测器、手动控制盒、声光报警盒、放气显图二 双瓶组柜式气体灭火装置结构示意二、分类柜式气体灭火装置按所充灭火剂种类可分为：a ．柜式七氟丙烷灭火装置40升、70升、90升、120升、150升、180升b ．柜式二氧化碳灭火装置40升、70升c ．柜式三氟甲烷灭火装置40升、70升、90升（详见柜式三氟甲烷灭火装置说明书）三、 应用场所柜式气体灭火装置主要适用于：电子计算机房、通信基站、图书馆、档案馆、贵重物品库、电站、电讯中心、配电房、洁净厂房等重点场所的消防保护。

本装置结构紧凑、动作可靠、灭火迅速，既可单独设置用来保护较小空间的保护区，也可几台联用保护较大空间的保护区。

因为无需安装管网，整个系统均设置在保护区内，火灾发生时，可直接向保护区内自动喷放灭火剂，快捷方便。

图三柜式气体灭火装置工作流程五、主要技术参数表一柜式气体灭火装置主要技术参数表（单瓶组）六、装置工作原理柜式气体灭火装置有两种控制方式：自动控制方式、电气手动控制方式。

1.自动控制方式：控制器上控制方式选择开关，置于“自动”位置时，灭火装置处于自动控制状态。

本灭火装置配有感烟火灾探测器和感温火灾探测器。

当只有一种探测器发出火灾信号时，控制器即发出异常声光信号，通知有异常情况发生，而并不启动灭火装置；当两种探测器同时发出火灾信号时，探测器会发出火灾声光报警，通知有火灾发生，请有关人员撤离现场，并向控制中心发出火灾信号，控制器发出联动指令，关闭风机、防火阀等联动设备，经过一段时间延时后，发出灭火指令，打开电磁阀，启动气体通过启动管路打开瓶头阀，释放灭火剂实施灭火。

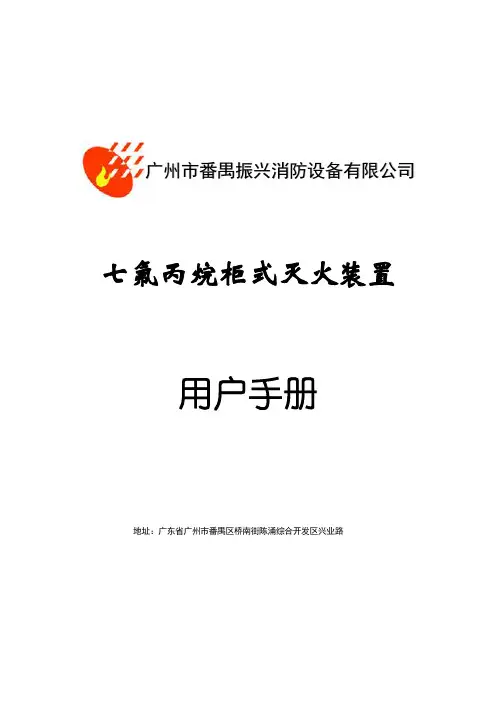

广州市番禺振兴消防设备有限公司七氟丙烷柜式灭火装置用户手册地址：广东省广州市番禺区桥南街陈涌综合开发区兴业路1.简介七氟丙烷（HFC-227ea）灭火剂具有清洁、低毒、良好电绝缘性、灭火效率高、不破坏大气臭氧层的特点，是目前为止研究开发比较成功的一种洁净气体灭火剂，在欧美国家已经得到普及应用，是替代卤代烷灭火剂的洁净气体中的较优者。

七氟丙烷灭火系统适用于以全淹没灭火方式扑救电气火灾、液体火灾或可熔固体火灾、固体表面火灾、灭火前能切断气源的气体火灾，能安全有效的使用在有人工作或停留的场所。

七氟丙烷灭火后不留痕迹、不含导电介质的特性，在一些必要场所如计算机房、通讯机房、变配电室、精密仪器室、发电机房、油库、化学易燃品库房及图书库、资料库、档案库、金库等场所具有其他灭火剂无法替代的优越性。

柜式七氟丙烷灭火装置由灭火剂瓶组、管路、喷头、信号反馈部件、检验部件、驱动部件、柜体等组成，与火灾警报器、灭火控制器组成一套自动灭火系统。

可直接放置于防护区内，具有可移动、方便安装的特点。

2.主要技术参数型号灭火剂最大充装量(Kg)外形尺寸长×宽×高(mm)储存压力(20℃)泄压装置动作压力喷射时间启动电压/电流工作温度范围最大工作压力GQQ20 22.4 430×380×10502.5MPa5.0±0.25MPa≤8s DC24V/1.2A 0~50℃ 3.4MPaGQQ40 44.8 430×380×1500 GQQ70 78.4 500×430×1700 GQQ100 112 530×480×1700 GQQ120 134.4 530×480×1880 GQQ150 168 600×500×18803. 结构3.1 单喷头装置结构3.2 双喷头结构4. 控制流程图5. 主要部件 5.1 柜体采用优质薄钢板加工，拼装结构，表面喷涂防腐处理，外观无焊接、无螺钉，美观大方、坚固耐用。

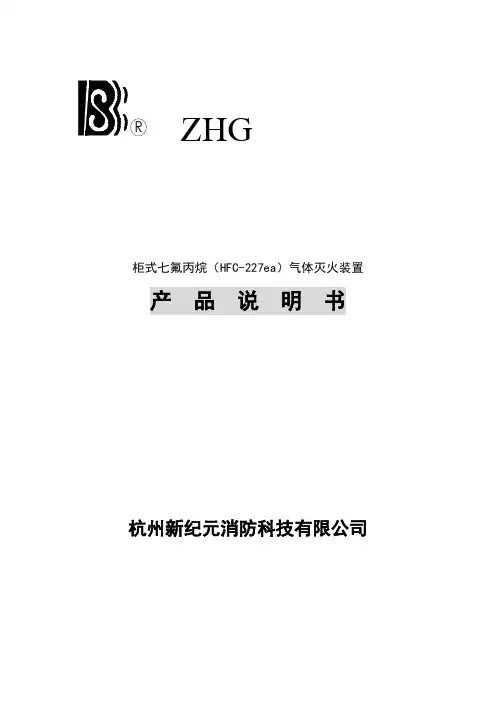

ZHG柜式七氟丙烷（HFC-227ea）气体灭火装置产品说明书杭州新纪元消防科技有限公司目录一、装置简介和工作原理 (2)二、装置基本性能参数 (6)三、装置选用方法 (7)四、装置组成 (10)五、安装 (11)六、灭火剂设置用量计算 (13)七、装置使用方法 (15)八、装置的检查和维护 (17)九、注意事项 (19)一装置简介和工作原理●装置简介柜式七氟丙烷气体灭火系统以“洁净气体”七氟丙烷作为灭火剂，灭火机理是通过惰化火焰中的活性自由基,实现断链灭火。

七氟丙烷的特点是：无色无味、清洁、不导电、毒性低、灭火效率高、不污染被保护对象，特别是对大气臭氧层无任何破坏作用。

在第一代的哈龙替代物中，七氟丙烷的综合性能最好。

本公司生产的柜式七氟丙烷气体灭火装置是一种无管网灭火设备，具有轻便、可移动、安装灵活的特点，外表美观，不破坏防护区内的整洁。

灭火剂无管路损失，当火灾发生时，本装置可直接向防护区喷射灭火剂，因此灭火效率高、速度快。

本公司目前的柜式装置系列产品中，既有将报警灭火控制器安装在柜体上的产品，也可将报警灭火控制器安装在防护区外，供用户灵活选用。

●适用范围本柜式装置不用设置专用的瓶组间，整个柜体设置在防护区内，适用于计算机房、档案馆、贵重物品库、通讯机房等空间较小的防护区，几台柜式装置联用也可保护较大的保护区。

当建筑物内无法设置专用的瓶组间，或虽然有瓶组间，但输送距离较远，不能满足工程设计的要求，或防护区内不便安装系统管网时，可使用本装置。

●对防护区的要求1、防护区的最低环境温度不应低于0℃.2、防护区维护结构及门窗的耐火极限均不应低于0.5h；吊顶的耐火极限不应低于0.25h。

3、防护区维护结构承受内压的允许压强，不宜低于1.2kPa。

4、防护区灭火时应保持封闭条件，除泄压口以外的开口，以及用于该防护区的通风机和通风管道中的防火阀，在喷放七氟丙烷前，应做到关闭。

●产品特点本公司精心研制开发的ZHG系列柜式七氟丙烷气体灭火装置设计合理、先进，关键部位采用新材料，产品性能可靠，其主要指标达到国内领先水平。

柜式七氟丙烷（HFC-227ea）气体灭火装置产品说明书杭州新纪元消防科技有限公司目录一、装置简介和工作原理 (2)二、装置基本性能参数 (6)三、装置选用方法 (7)四、装置组成 (10)五、安装 (11)六、灭火剂设置用量计算 (13)七、装置使用方法 (15)八、装置的检查和维护 (17)九、注意事项 (19)一装置简介和工作原理●装置简介柜式七氟丙烷气体灭火系统以“洁净气体”七氟丙烷作为灭火剂，灭火机理是通过惰化火焰中的活性自由基,实现断链灭火。

七氟丙烷的特点是：无色无味、清洁、不导电、毒性低、灭火效率高、不污染被保护对象，特别是对大气臭氧层无任何破坏作用。

在第一代的哈龙替代物中，七氟丙烷的综合性能最好。

本公司生产的柜式七氟丙烷气体灭火装置是一种无管网灭火设备，具有轻便、可移动、安装灵活的特点，外表美观，不破坏防护区内的整洁。

灭火剂无管路损失，当火灾发生时，本装置可直接向防护区喷射灭火剂，因此灭火效率高、速度快。

本公司目前的柜式装置系列产品中，既有将报警灭火控制器安装在柜体上的产品，也可将报警灭火控制器安装在防护区外，供用户灵活选用。

●适用范围本柜式装置不用设置专用的瓶组间，整个柜体设置在防护区内，适用于计算机房、档案馆、贵重物品库、通讯机房等空间较小的防护区，几台柜式装置联用也可保护较大的保护区。

当建筑物内无法设置专用的瓶组间，或虽然有瓶组间，但输送距离较远，不能满足工程设计的要求，或防护区内不便安装系统管网时，可使用本装置。

●对防护区的要求1、防护区的最低环境温度不应低于0℃.2、防护区维护结构及门窗的耐火极限均不应低于0.5h；吊顶的耐火极限不应低于0.25h。

3、防护区维护结构承受内压的允许压强，不宜低于1.2kPa。

4、防护区灭火时应保持封闭条件，除泄压口以外的开口，以及用于该防护区的通风机和通风管道中的防火阀，在喷放七氟丙烷前，应做到关闭。

●产品特点本公司精心研制开发的ZHG系列柜式七氟丙烷气体灭火装置设计合理、先进，关键部位采用新材料，产品性能可靠，其主要指标达到国内领先水平。

七氟丙烷柜式灭火装置使用说明书七氟丙烷柜式灭火装置目录1、概述 (1)1.1．简介 (1)1.2．特性 (1)1.3．应用 (1)2、半固定柜式灭火装置 (2)2.1.结构特点 (2)2.2.工作原理: (3)2.3.设计依据 (3)3、设备安装说明 (3)3.1．柜体安装: (3)3.2．瓶组、喷射管及喷头安装 (3)3.3．控制电源线及系统调试 (4)4、系统的检查、维护和人员培训 (4)4.1. 检查 (4)4.2. 维护 (5)4.3. 人员培训 (5)1、概述1.1．简介自从人类发现氯氟烃物质包括哈龙灭火剂对大气臭氧层损耗而使生存环境恶化的问题后，世界各国缔结了《蒙特利尔协定书》，并在淘汰哈龙灭火剂的同时相继开发出众多哈龙替代物。

到目前为止，具有可使用性并列入ISO14520国际标准草案的共有十四种。

根据对替代物性能要求，且符合我国沿用哈龙1301灭火系统的设计和使用习惯，并从经济性角度出发，HFC-227ea 灭火剂具有推广使用价值。

所以公安部1996年7月颁发的《哈龙替代品推广应用的规定》中，规定除使用二氧化碳系统外，也可使用含氢氟烃（HFC）的灭火系统。

HFC-227ea是一种可低压液化贮存的气体，其化学名称为七氟丙烷，其分子式是CF3CHFCF3.七氟丙烷灭火系统是采用全淹没灭火设计，施放灭火时，以化学灭火方式为主，具有气体灭火的优点，在使用上具有安全性，可用于经常有人员工作的场所防护。

目前HFC-227ea灭火系统在世界上很多地区和国家广泛使用，得到美国NFPA等多个国家消防机构的认可和批准应用。

中国自1991年加入《蒙特利尔协定书》国际公约以来，我国政府加快了淘汰哈龙灭火剂工作，并积极开始哈龙替代生物的研究工作，现在我国已能生产出HFC-227ea灭火剂。

今后七氟丙烷灭火系统将在我国得到越来越广泛的应用。

1.2．特性⑴灭火效能高：使用8.3%的设计浓度，能可靠地扑灭防护区内B、C类火灾及电器火灾；⑵无污染：对大气臭氧层无破坏作用，可低压液化贮存，喷放后能全部气化、无污渍、无痕迹，具有无色、无味的特点。

七氟丙烷柜式灭火装置设计使用说明书一、系统执行标准：七氟丙烷柜式灭火装置组件按照《GB16670-2006》标准进行生产。

二、系统简介系统概述GQQ型七氟丙烷柜式灭火装置。

它是一种不安装管网、轻便可移动的气体灭火消防设备。

符合《柜式气体灭火装置性能要求和试验方法》GB16670-2006及《气体灭火系统-物理性能和系统设计》系统设计及产品标准规范的要求，本系统装置设计先进、性能可靠，极其适用于保护面积小于500m2，容积小于1600m3，管网无法安装，维护困难的保护对象的火灾防护。

GQQ型七氟丙烷柜式灭火装置由柜式气体灭火装置与火灾探测器、气体灭火报警控制器等组成，具有自动、电气手动两种控制方式。

其中七氟丙烷柜式气体灭火装置由柜体、储存瓶、瓶头阀、启动电磁装置、压力信号器、喷射管、喷嘴等组成。

柜式七氟丙烷气体灭火装置气体灭火剂储存瓶经过包装成灭火柜,外形美观,平时放在需要保护的防护区内,在发生火灾时,不需要经过很多管路,直接就在防护区内喷放灭火。

87634125七氟丙烷七氟丙烷自动灭火工作原理、该系统可设计成单瓶组或双瓶组系统2、本系统采用双瓶组全淹没保护扑救防护区灭火系统。

3、工作原理：当发生火灾时，烟感、温感探测器将探测到的火灾信号通过 火灾报警控制器进行逻辑分析后，发出指令，打开防护区的 电磁容器阀，灭火剂通过容器阀、高压软管、喷嘴喷放到防 护区，进行灭火保护。

12-?8M56*2-M48*2DC24V 1.3A 90N H8DC24V 动作压力0.2MPaDN32DN6DN6DN40120LZHFC120/2.55.6±0.5MPa1800DN322.5MPa ANF/5.6ZHFF40PT32/2.5ZYW-1无管网柜7工作压力2.5MPa喷 嘴6安全装置灭火瓶压力表压力信号器YHX/5.6序 号名 称型 号规 格备 注12345Y40电磁容器阀8金属软管RHG(J)40/2.5四、典型的防护设施：柜式气体灭火装置主要适用于：电子计算机房、图书馆、档案馆、贵重物品库、电站、电讯中心、洁净厂房等重点场所的消防保护。

ZHG柜式七氟丙烷（HFC-227ea）气体灭火装置产品说明书杭州新纪元消防科技有限公司目录一、装置简介和工作原理 (2)二、装置基本性能参数 (6)三、装置选用方法 (7)四、装置组成 (10)五、安装 (11)六、灭火剂设置用量计算 (13)七、装置使用方法 (15)八、装置的检查和维护 (17)九、注意事项 (19)一装置简介和工作原理●装置简介柜式七氟丙烷气体灭火系统以“洁净气体”七氟丙烷作为灭火剂，灭火机理是通过惰化火焰中的活性自由基,实现断链灭火。

七氟丙烷的特点是：无色无味、清洁、不导电、毒性低、灭火效率高、不污染被保护对象，特别是对大气臭氧层无任何破坏作用。

在第一代的哈龙替代物中，七氟丙烷的综合性能最好。

本公司生产的柜式七氟丙烷气体灭火装置是一种无管网灭火设备，具有轻便、可移动、安装灵活的特点，外表美观，不破坏防护区内的整洁。

灭火剂无管路损失，当火灾发生时，本装置可直接向防护区喷射灭火剂，因此灭火效率高、速度快。

本公司目前的柜式装置系列产品中，既有将报警灭火控制器安装在柜体上的产品，也可将报警灭火控制器安装在防护区外，供用户灵活选用。

●适用范围本柜式装置不用设置专用的瓶组间，整个柜体设置在防护区内，适用于计算机房、档案馆、贵重物品库、通讯机房等空间较小的防护区，几台柜式装置联用也可保护较大的保护区。

当建筑物内无法设置专用的瓶组间，或虽然有瓶组间，但输送距离较远，不能满足工程设计的要求，或防护区内不便安装系统管网时，可使用本装置。

●对防护区的要求1、防护区的最低环境温度不应低于0℃.2、防护区维护结构及门窗的耐火极限均不应低于；吊顶的耐火极限不应低于。

3、防护区维护结构承受内压的允许压强，不宜低于。

4、防护区灭火时应保持封闭条件，除泄压口以外的开口，以及用于该防护区的通风机和通风管道中的防火阀，在喷放七氟丙烷前，应做到关闭。

●产品特点本公司精心研制开发的ZHG系列柜式七氟丙烷气体灭火装置设计合理、先进，关键部位采用新材料，产品性能可靠，其主要指标达到国内领先水平。

GQQ柜式七氟丙烷（HFC-227ea）气体灭火装置产品说明书杭州新纪元消防科技有限公司目录一、装置简介和工作原理 (2)二、装置基本性能参数 (6)三、装置选用方法 (7)四、装置组成 (10)五、安装 (11)六、灭火剂设置用量计算 (13)七、装置使用方法 (15)八、装置的检查和维护 (17)九、注意事项 (19)一装置简介和工作原理●装置简介柜式七氟丙烷气体灭火装置以“洁净气体”七氟丙烷（HFC-227ea）作为灭火剂，灭火机理是通过惰化火焰中的活性自由基,实现断链灭火。

七氟丙烷的特点是：无色无味、清洁、不导电、毒性低、灭火效率高、不污染被保护对象，特别是对大气臭氧层无任何破坏作用。

在第一代的哈龙替代物中，七氟丙烷的综合性能最好。

本公司生产的柜式七氟丙烷气体灭火装置是一种无管网灭火设备，具有轻便、可移动、安装灵活等特点，外表美观，不破坏防护区内的整洁。

灭火剂无管路损失，当火灾发生时，本装置可直接向防护区喷射灭火剂，因此灭火效率高、速度快。

本公司目前的柜式装置系列产品中，既有将报警灭火控制器安装在柜体上的产品，也可将报警灭火控制器安装在防护区外，供用户灵活选用。

●适用范围本柜式装置不用设置专用的瓶组间，整个柜体设置在防护区内，适用于计算机房、档案馆、贵重物品库、通讯机房等空间较小的防护区，几台柜式装置联用也可保护较大的防护区。

当建筑物内无法设置专用的瓶组间，或虽然有瓶组间，但输送距离较远，不能满足工程设计的要求，或防护区内不便安装系统管网时，均可使用本装置。

●对防护区的要求1、防护区的最低环境温度不应低于-10℃.2、防护区围护结构及门窗的耐火极限均不宜低于；吊顶的耐火极限不宜低于。

3、防护区围护结构承受内压的允许压强，不宜低于。

4、防护区灭火时应保持封闭条件，除泄压口以外的开口，以及用于该防护区的通风机和通风管道中的防火阀，在喷放七氟丙烷前，应做到关闭。

●产品特点本公司精心研制开发的GQQ系列柜式七氟丙烷气体灭火装置设计合理、先进，关键部位采用新材料，产品性能可靠，其主要指标达到国内领先水平。

ZHG柜式七氟丙烷（HFC-227ea）气体灭火装置产品说明书杭州新纪元消防科技有限公司目录一、装置简介和工作原理 (2)二、装置基本性能参数 (6)三、装置选用方法 (7)四、装置组成 (10)五、安装 (11)六、灭火剂设置用量计算 (13)七、装置使用方法 (15)八、装置的检查和维护 (17)九、注意事项 (19)一装置简介和工作原理●装置简介柜式七氟丙烷气体灭火系统以“洁净气体”七氟丙烷作为灭火剂，灭火机理是通过惰化火焰中的活性自由基,实现断链灭火。

七氟丙烷的特点是：无色无味、清洁、不导电、毒性低、灭火效率高、不污染被保护对象，特别是对大气臭氧层无任何破坏作用。

在第一代的哈龙替代物中，七氟丙烷的综合性能最好。

本公司生产的柜式七氟丙烷气体灭火装置是一种无管网灭火设备，具有轻便、可移动、安装灵活的特点，外表美观，不破坏防护区内的整洁。

灭火剂无管路损失，当火灾发生时，本装置可直接向防护区喷射灭火剂，因此灭火效率高、速度快。

本公司目前的柜式装置系列产品中，既有将报警灭火控制器安装在柜体上的产品，也可将报警灭火控制器安装在防护区外，供用户灵活选用。

●适用范围本柜式装置不用设置专用的瓶组间，整个柜体设置在防护区内，适用于计算机房、档案馆、贵重物品库、通讯机房等空间较小的防护区，几台柜式装置联用也可保护较大的保护区。

当建筑物内无法设置专用的瓶组间，或虽然有瓶组间，但输送距离较远，不能满足工程设计的要求，或防护区内不便安装系统管网时，可使用本装置。

●对防护区的要求1、防护区的最低环境温度不应低于0℃.2、防护区维护结构及门窗的耐火极限均不应低于；吊顶的耐火极限不应低于。

3、防护区维护结构承受内压的允许压强，不宜低于。

4、防护区灭火时应保持封闭条件，除泄压口以外的开口，以及用于该防护区的通风机和通风管道中的防火阀，在喷放七氟丙烷前，应做到关闭。

●产品特点本公司精心研制开发的ZHG系列柜式七氟丙烷气体灭火装置设计合理、先进，关键部位采用新材料，产品性能可靠，其主要指标达到国内领先水平。

柜式七氟丙烷（HFC-227ea）气体灭火装置产品说明书杭州新纪元消防科技有限公司目录一、装置简介和工作原理 (2)二、装置基本性能参数 (6)三、装置选用方法 (7)四、装置组成 (10)五、安装 (11)六、灭火剂设置用量计算 (13)七、装置使用方法 (15)八、装置的检查和维护 (17)九、注意事项 (19)一装置简介和工作原理●装置简介柜式七氟丙烷气体灭火系统以“洁净气体”七氟丙烷作为灭火剂，灭火机理是通过惰化火焰中的活性自由基,实现断链灭火。

七氟丙烷的特点是：无色无味、清洁、不导电、毒性低、灭火效率高、不污染被保护对象，特别是对大气臭氧层无任何破坏作用。

在第一代的哈龙替代物中，七氟丙烷的综合性能最好。

本公司生产的柜式七氟丙烷气体灭火装置是一种无管网灭火设备，具有轻便、可移动、安装灵活的特点，外表美观，不破坏防护区内的整洁。

灭火剂无管路损失，当火灾发生时，本装置可直接向防护区喷射灭火剂，因此灭火效率高、速度快。

本公司目前的柜式装置系列产品中，既有将报警灭火控制器安装在柜体上的产品，也可将报警灭火控制器安装在防护区外，供用户灵活选用。

●适用范围本柜式装置不用设置专用的瓶组间，整个柜体设置在防护区内，适用于计算机房、档案馆、贵重物品库、通讯机房等空间较小的防护区，几台柜式装置联用也可保护较大的保护区。

当建筑物内无法设置专用的瓶组间，或虽然有瓶组间，但输送距离较远，不能满足工程设计的要求，或防护区内不便安装系统管网时，可使用本装置。

●对防护区的要求1、防护区的最低环境温度不应低于0℃.2、防护区维护结构及门窗的耐火极限均不应低于0.5h；吊顶的耐火极限不应低于0.25h。

3、防护区维护结构承受内压的允许压强，不宜低于1.2kPa。

4、防护区灭火时应保持封闭条件，除泄压口以外的开口，以及用于该防护区的通风机和通风管道中的防火阀，在喷放七氟丙烷前，应做到关闭。

●产品特点本公司精心研制开发的ZHG系列柜式七氟丙烷气体灭火装置设计合理、先进，关键部位采用新材料，产品性能可靠，其主要指标达到国内领先水平。

目录一概述二灭火系统动作原理三灭火系统组成四灭火系统工作原理五灭火系统主要部件六柜式灭火装置七安装、调试八维护、检查和保养九注意事项一、概述1.1系统简介七氟丙烷（HFC-227ea）是一种以化学方式灭火的洁净气体灭火剂。

它无色、无味、低毒、不导电、不污染被保护对象。

特别是对大气臭氧层无破坏作用，（ODP值为零）符合环保要求，是哈龙灭火剂在现阶段比较理想的代替物。

该灭火剂的灭火效能高、速度快、无二次污染。

我公司生产的GSF系列七氟丙烷（HFC-227ea）灭火系统(执行标准GB25972-2010),吸取了国内外气体灭火研究先进技术，强度安全保险系数大、工作可靠性强、操作维修方便。

同时具有自动、手动和机械应急三种启动方式。

该自动灭火系统主要由灭火剂储瓶、瓶头阀（容器阀）、启动气瓶、启动瓶阀、选择阀、液流单向阀、气体单向阀、安全阀、压力信号器、气瓶框架、喷嘴、连接软管、管道系统等组成。

可组成单元独立系统，组合分配系统和无管网装置等多种形式，实施对单区和多区的消防保护。

它广泛使用于计算机房、配电房、电讯中心、图书馆、档案馆、珍品库、地下工程等A类表面火灾，B、C类火灾及电器设备火灾。

但不适用于钾、钠、镁、铀等活泼金属及金属氯化物、消化纤维等火灾场所。

1.2灭火剂的物理及环保特性七氟丙烷是一种无色、无味、不导电、无二次污染的气体，在一定的压力下呈液态储存。

他不含溴和氯，对大气臭氧层的损耗替能值（ODP）为零。

在系统灭火时会分解产生一定量的氟化氢气体。

二、灭火系统动作原理图1 七氟丙烷灭火系统动作原理图三、灭火系统组成3.1组合分配系统：本系统即多个保护区共设一套系统，对整体实行综合保护，但不具备对各个保护区同时灭火的功能。

3.2单元独立系统，即一个保护区设立一套系统。

用于有特殊要求场所的单独保护区。

组合分配系统喷嘴平焊法兰 选择阀 集流管气控单向阀 启动气瓶 启动瓶组架压力信号器七 氟 丙 烷七 氟 丙 烷七 氟 丙 烷七氟 丙 烷N 2N 2气控管路 金属软管灭火剂瓶组 主单向阀 集流管安全阀火灾自动报警 灭火控制器瓶组架低压泄压阀感温、感烟探测器四、灭火系统工作原理单元独立系统喷嘴平焊法兰气控单向阀启动气瓶压力信号器七 氟 丙 烷七 氟 丙 烷七 氟 丙 烷七氟 丙 烷N 2气控管路金属软管灭火剂瓶组 主单向阀 集流管安全阀 火灾自动报警 灭火控制器瓶组架低压泄压阀感温、感烟探测器4.1灭火剂灭火原理七氟丙烷灭火剂灭火，主要是由于它的去除热量的速度快。
