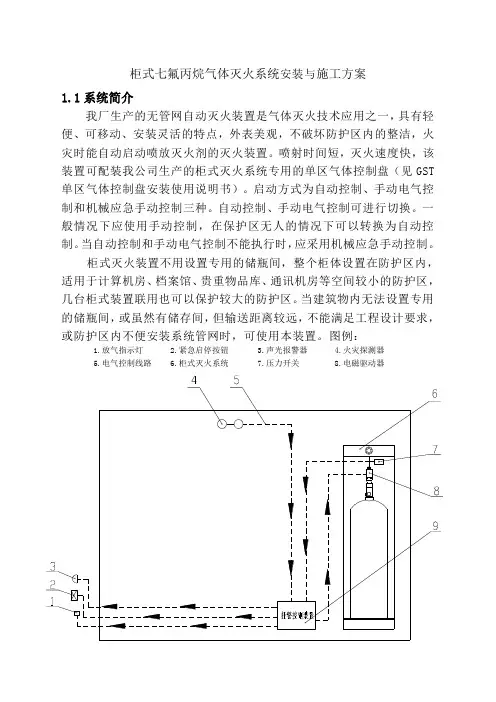

柜式七氟丙烷气体灭火系统安装与施工方案1.1系统简介我厂生产的无管网自动灭火装置是气体灭火技术应用之一,具有轻便、可移动、安装灵活的特点,外表美观,不破坏防护区内的整洁,火灾时能自动启动喷放灭火剂的灭火装置。
喷射时间短,灭火速度快,该装置可配装我公司生产的柜式灭火系统专用的单区气体控制盘(见GST 单区气体控制盘安装使用说明书)。
启动方式为自动控制、手动电气控制和机械应急手动控制三种。
自动控制、手动电气控制可进行切换。
一般情况下应使用手动控制,在保护区无人的情况下可以转换为自动控制。
当自动控制和手动电气控制不能执行时,应采用机械应急手动控制。
柜式灭火装置不用设置专用的储瓶间,整个柜体设置在防护区内,适用于计算机房、档案馆、贵重物品库、通讯机房等空间较小的防护区,几台柜式装置联用也可以保护较大的防护区。
当建筑物内无法设置专用的储瓶间,或虽然有储存间,但输送距离较远,不能满足工程设计要求,或防护区内不便安装系统管网时,可使用本装置。
图例:1.放气指示灯2.紧急启停按钮3.声光报警器4.火灾探测器5.电气控制线路6.柜式灭火系统7.压力开关8.电磁驱动器9.报警控制装置规格参数:系安系的装所符合下列要求:(1) 环境温度为0℃~50℃,且干燥、通风良好;(2) 空气中不得含有易爆、导电尘埃及腐蚀部件的有害物质,否则必须予以保护,装置不得受到震动和冲击;(3) 整个柜体必须能安装平稳,不允许倾斜;(4) 防护区灭火时应保持封闭条件,除泄压口以外的开口,以及用于该防护区的通风机和通风管道中的防火阀,在喷放七氟丙烷之前,应做到关闭;(5) 当设有外开弹性闭门器或弹簧门时,如果其开口面积不小于泄压口计算面积,不须另设泄压口。
(6) 安装在防护区里的位置应选择能避免接近热源和太阳光直接照射的地方,并靠近墙体安装。
喷嘴的喷射方向应朝防护区。
本系统安装时,应按照下列顺序进行:将柜体放置在保护区内指定位置。
将灭火剂瓶组放入柜体中,位置靠后并居中,放入时不得产生过大冲击,不得使瓶组倾倒。

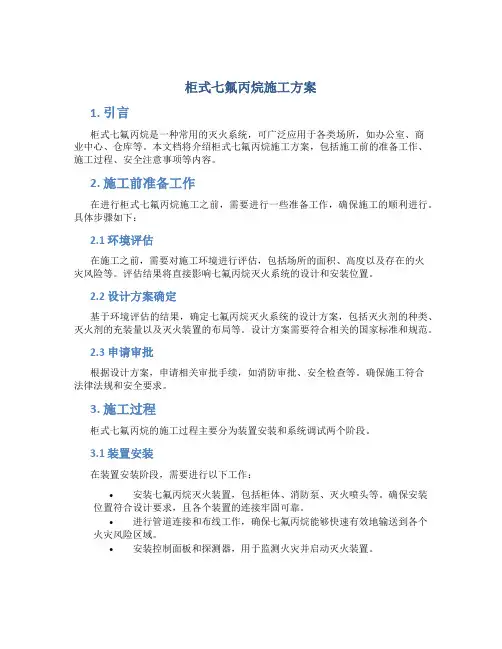

柜式七氟丙烷施工方案1. 引言柜式七氟丙烷是一种常用的灭火系统,可广泛应用于各类场所,如办公室、商业中心、仓库等。
本文档将介绍柜式七氟丙烷施工方案,包括施工前的准备工作、施工过程、安全注意事项等内容。
2. 施工前准备工作在进行柜式七氟丙烷施工之前,需要进行一些准备工作,确保施工的顺利进行。
具体步骤如下:2.1 环境评估在施工之前,需要对施工环境进行评估,包括场所的面积、高度以及存在的火灾风险等。
评估结果将直接影响七氟丙烷灭火系统的设计和安装位置。
2.2 设计方案确定基于环境评估的结果,确定七氟丙烷灭火系统的设计方案,包括灭火剂的种类、灭火剂的充装量以及灭火装置的布局等。
设计方案需要符合相关的国家标准和规范。
2.3 申请审批根据设计方案,申请相关审批手续,如消防审批、安全检查等。
确保施工符合法律法规和安全要求。
3. 施工过程柜式七氟丙烷的施工过程主要分为装置安装和系统调试两个阶段。
3.1 装置安装在装置安装阶段,需要进行以下工作:•安装七氟丙烷灭火装置,包括柜体、消防泵、灭火喷头等。
确保安装位置符合设计要求,且各个装置的连接牢固可靠。
•进行管道连接和布线工作,确保七氟丙烷能够快速有效地输送到各个火灾风险区域。
•安装控制面板和探测器,用于监测火灾并启动灭火装置。
3.2 系统调试在装置安装完成后,需要进行系统调试,确保七氟丙烷灭火系统可以正常运行。
调试过程包括以下步骤:•对七氟丙烷装置进行压力检测和泄露检查,确保系统的密封性。
•对七氟丙烷装置进行充填和充装,按照设计方案中的要求进行。
•对探测器和控制面板进行测试,确保能够准确地检测到火灾并启动灭火装置。
•进行系统的实际演练,模拟火灾场景,验证七氟丙烷灭火系统的性能和可靠性。
4. 安全注意事项在进行柜式七氟丙烷施工时,需要注意以下安全事项:•严格按照设计方案进行施工,不得擅自更改灭火装置的种类、充填量以及布局等。
•加强人员培训和安全意识,确保施工人员熟悉七氟丙烷灭火系统的使用和操作方法。

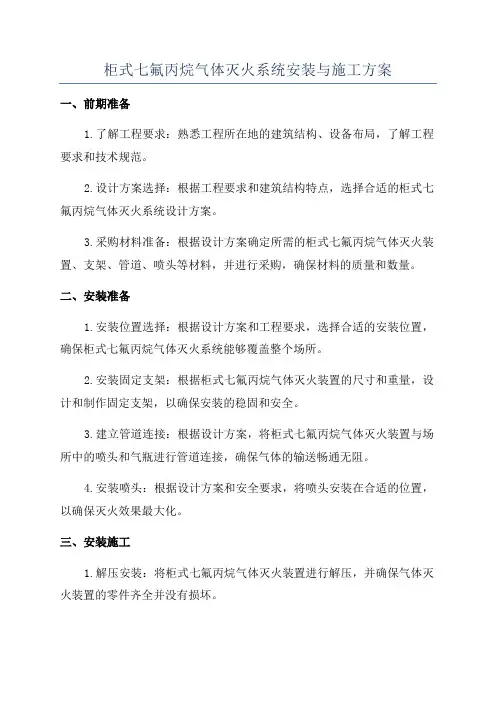

柜式七氟丙烷气体灭火系统安装与施工方案一、前期准备1.了解工程要求:熟悉工程所在地的建筑结构、设备布局,了解工程要求和技术规范。
2.设计方案选择:根据工程要求和建筑结构特点,选择合适的柜式七氟丙烷气体灭火系统设计方案。
3.采购材料准备:根据设计方案确定所需的柜式七氟丙烷气体灭火装置、支架、管道、喷头等材料,并进行采购,确保材料的质量和数量。
二、安装准备1.安装位置选择:根据设计方案和工程要求,选择合适的安装位置,确保柜式七氟丙烷气体灭火系统能够覆盖整个场所。
2.安装固定支架:根据柜式七氟丙烷气体灭火装置的尺寸和重量,设计和制作固定支架,以确保安装的稳固和安全。
3.建立管道连接:根据设计方案,将柜式七氟丙烷气体灭火装置与场所中的喷头和气瓶进行管道连接,确保气体的输送畅通无阻。
4.安装喷头:根据设计方案和安全要求,将喷头安装在合适的位置,以确保灭火效果最大化。
三、安装施工1.解压安装:将柜式七氟丙烷气体灭火装置进行解压,并确保气体灭火装置的零件齐全并没有损坏。
2.吊装安装:采用吊车等设备将柜式七氟丙烷气体灭火装置吊装到固定支架上,并使用螺栓等进行牢固固定。
3.管道连接:根据前期准备中建立的管道连接方式,将柜式七氟丙烷气体灭火装置与喷头和气瓶进行管道连接,使用密封胶进行密封。
4.喷头安装:根据设计方案,将喷头安装在各个区域的合适位置,并使用螺栓等进行固定,确保喷头的稳定性。
5.系统测试:完成安装后,对柜式七氟丙烷气体灭火系统进行测试。
包括对气体灭火装置的压力测试、电气连接测试和手动/自动开启系统测试等。
四、安全施工1.人员安全:对参与安装施工的人员进行安全培训,确保其了解柜式七氟丙烷气体灭火系统的危险性和安全操作规程。
2.环境安全:在施工过程中,确保场所的通风良好,防止七氟丙烷气体泄漏对人员和环境造成危害。
3.工具安全:使用符合标准的工具和设备,同时做好工具和设备的保养和维护工作,确保其在施工过程中的正常使用。

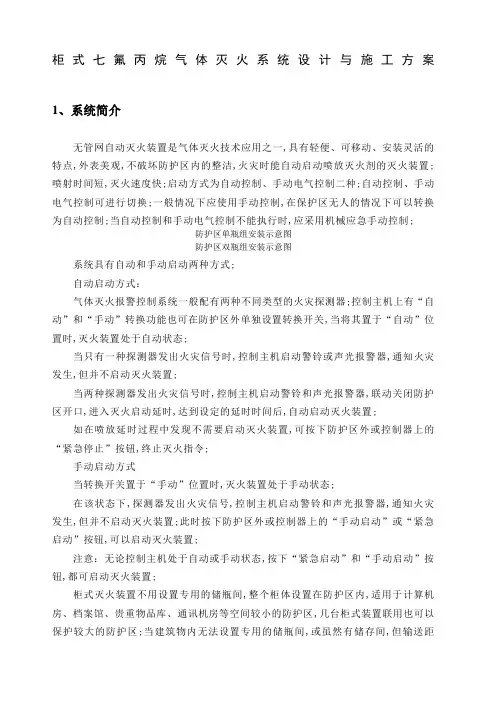

柜式七氟丙烷-气体灭火系统-安装与施工-方案柜式七氟丙烷气体灭火系统设计与施工方案1、系统简介无管网自动灭火装置是气体灭火技术应用之一,具有轻便、可移动、安装灵活的特点,外表美观,不破坏防护区内的整洁,火灾时能自动启动喷放灭火剂的灭火装置。
喷射时间短,灭火速度快。
启动方式为自动控制、手动电气控制二种。
自动控制、手动电气控制可进行切换。
一般情况下应使用手动控制,在保护区无人的情况下可以转换为自动控制。
当自动控制和手动电气控制不能执行时,应采用机械应急手动控制。
感温探测器感烟探测器柜式灭火装置喷嘴自动报警灭火控制器声光报警器放气指示灯紧急启动停止按钮接消防控制室防护区警铃防护区单瓶组安装示意图柜式灭火装置不用设置专用的储瓶间,整个柜体设置在防护区内,适用于计算机房、档案馆、贵重物品库、通讯机房等空间较小的防护区,几台柜式装置联用也可以保护较大的防护区。
当建筑物内无法设置专用的储瓶间,或虽然有储存间,但输送距离较远,不能满足工程设计要求,或防护区内不便安装系统管网时,可使用本装置。
2、设计方案省监狱管理局机房面积52平方米,房间高度3.6米。
根据GB50370-2005《气体灭火系统设计规范》设计浓度为8%。
药剂用量计算公式: 计算公式:)100(11C C S V K W -⋅=其中:W —— 灭火设计用量或惰化设计用量(kg )K —— 海拔高度修正系数V —— 防护区的净容积(m ³)S —— 灭火剂过热蒸汽在101KPa 大气压和防护区最低环境温度下的比容(m³/kg ),按公式计算:S=0.1269+0.000513·T ,T 为防护区内最低环境温度(℃)C1 —— 灭火设计浓度或惰化设计浓度(%),按表A 中的规定取值泄压面积计算公式: 计算公式:f xx P Q F 15.0=其中:Fx —— 泄压口面积(m ²)Qx —— 灭火剂在防护区的平均喷放速率(Kg/s )根据计算结果如下:根据计算,选择2套GQQ90-PL装置,每套装置充装药剂60公斤。
柜式七氟丙烷施工方案柜式七氟丙烷(HFC-227ea)是一种无色、无臭、无电导性的消防灭火剂,具有优良的灭火性能和环保特性。
在某些应用领域,如计算机房、电力设备间等,使用柜式七氟丙烷进行灭火是十分常见的选择。
本文将介绍柜式七氟丙烷施工方案的相关内容。
一、施工前准备在进行柜式七氟丙烷施工之前,需要进行详细的准备工作。
首先,施工人员需要对施工现场进行彻底的勘查,并了解施工的具体要求和限制。
其次,需要确保柜式七氟丙烷灭火系统的相关设备和管路完好无损,没有任何泄漏或损坏。
最后,施工人员需要佩戴适当的防护装备,包括呼吸器、防护服等。
二、施工步骤1. 断电与隔离在进行柜式七氟丙烷施工之前,需要将待施工区域的电源全部切断,并进行可靠的隔离。
这样可以避免任何可能引发火灾的电气设备工作状态。
2. 准备施工设备柜式七氟丙烷施工需要使用特定的设备,如灭火器、灭火泵等。
在施工前,需要确保这些设备都处于正常工作状态,并做好相关的测试和验证。
3. 充填柜式七氟丙烷柜式七氟丙烷灭火系统的充填过程需要格外小心。
施工人员应按照相关要求,将柜式七氟丙烷充填到预定的容器中,确保充填过程中没有泄漏或浪费。
4. 系统压力测试充填完柜式七氟丙烷后,需要进行系统压力测试。
通过检查系统的压力是否达到要求,可以确保柜式七氟丙烷的充填质量和系统的可靠性。
5. 施工完毕检查施工完毕后,需要对整个施工过程进行仔细检查。
包括柜式七氟丙烷的充填情况、管道连接是否牢固、阀门是否正常运作等等。
确保施工过程没有任何差错或遗漏。
三、施工安全措施柜式七氟丙烷施工需要严格遵守相关的安全措施,以确保施工人员的安全和施工质量的可靠性。
下面是一些常见的施工安全措施:1. 避免任何明火或产生火源的行为,确保施工现场的环境安全。
2. 建立临时警示标识,提醒他人不要进入施工区域。
3. 施工人员应熟悉灭火系统的施工操作步骤,并掌握相关的应急处理方法。
4. 在施工现场严禁吸烟或进行其他可能引发火灾的活动。
柜式七氟丙烷气体灭火系统安装与施工方案1.1系统简介无管网自动灭火装置是气体灭火技术应用之一,具有轻便、可移动、安装灵活的特点,外表美观,不破坏防护区内的整洁,火灾时能自动启动喷放灭火剂的灭火装置。
喷射时间短,灭火速度快,该装置可配装我公司生产的柜式灭火系统专用的单区气体控制盘(见GST单区气体控制盘安装使用说明书)。
启动方式为自动控制、手动电气控制和机械应急手动控制三种。
自动控制、手动电气控制可进行切换。
一般情况下应使用手动控制,在保护区无人的情况下可以转换为自动控制。
当自动控制和手动电气控制不能执行时,应采用机械应急手动控制。
柜式灭火装置不用设置专用的储瓶间,整个柜体设置在防护区内,适用于计算机房、档案馆、贵重物品库、通讯机房等空间较小的防护区,几台柜式装置联用也可以保护较大的防护区。
当建筑物内无法设置专用的储瓶间,或虽然有储存间,但输送距离较远,不能满足工程设计要求,或防护区内不便安装系统管网时,可使用本装置。
图例:1.放气指示灯2.紧急启停按钮3.声光报警器4.火灾探测器5.电气控制线路6.柜式灭火系统7.压力开关8.电磁驱动器9.报警控制装置规格参数:系统统的场所合下求:(1) 环境温度为0℃~50℃,且干燥、通风良好;(2) 空气中不得含有易爆、导电尘埃及腐蚀部件的有害物质,否则必须予以保护,装置不得受到震动和冲击;(3) 整个柜体必须能安装平稳,不允许倾斜;(4) 防护区灭火时应保持封闭条件,除泄压口以外的开口,以及用于该防护区的通风机和通风管道中的防火阀,在喷放七氟丙烷之前,应做到关闭;(5) 当设有外开弹性闭门器或弹簧门时,如果其开口面积不小于泄压口计算面积,不须另设泄压口。
(6) 安装在防护区里的位置应选择能避免接近热源和太阳光直接照射的地方,并靠近墙体安装。
喷嘴的喷射方向应朝防护区。
本系统安装时,应按照下列顺序进行:将柜体放置在保护区内指定位置。
将灭火剂瓶组放入柜体中,位置靠后并居中,放入时不得产生过大冲击,不得使瓶组倾倒。

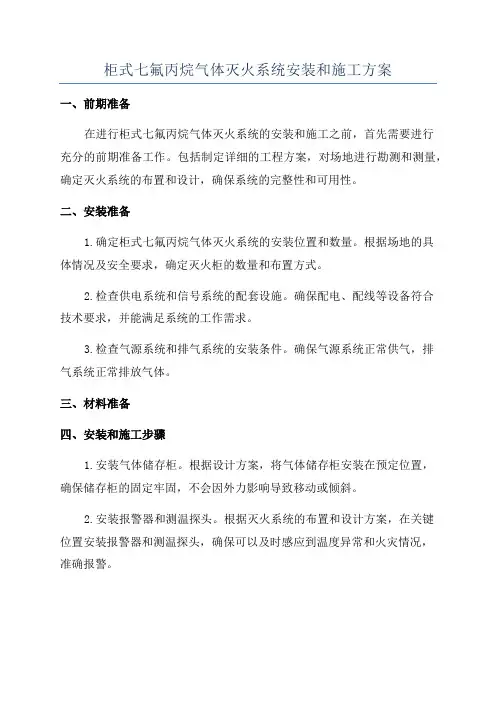

柜式七氟丙烷气体灭火系统安装和施工方案一、前期准备在进行柜式七氟丙烷气体灭火系统的安装和施工之前,首先需要进行充分的前期准备工作。
包括制定详细的工程方案,对场地进行勘测和测量,确定灭火系统的布置和设计,确保系统的完整性和可用性。
二、安装准备1.确定柜式七氟丙烷气体灭火系统的安装位置和数量。
根据场地的具体情况及安全要求,确定灭火柜的数量和布置方式。
2.检查供电系统和信号系统的配套设施。
确保配电、配线等设备符合技术要求,并能满足系统的工作需求。
3.检查气源系统和排气系统的安装条件。
确保气源系统正常供气,排气系统正常排放气体。
三、材料准备四、安装和施工步骤1.安装气体储存柜。
根据设计方案,将气体储存柜安装在预定位置,确保储存柜的固定牢固,不会因外力影响导致移动或倾斜。
2.安装报警器和测温探头。
根据灭火系统的布置和设计方案,在关键位置安装报警器和测温探头,确保可以及时感应到温度异常和火灾情况,准确报警。
3.安装控制器和起动按钮。
根据设计方案,在便于操作和控制的位置安装控制器和起动按钮,确保可以手动启动灭火系统,并对系统进行监控和控制。
4.进行电气接线和调试。
根据系统的电气接线图,将各个设备连接起来,并进行调试,确保系统正常工作和可靠运行。
5.进行气体充装和压力测试。
按照标准规范,对系统进行气体充装,并进行相应的压力测试,确保系统压力正常、阀门和管道无泄漏。
6.进行全面试验和调试。
通过对系统进行全面试验和调试,确保系统的各项功能正常,能够满足设计要求和安全要求。
7.进行系统的培训和操作指导。
对系统进行相关的培训和操作指导,使用户能够熟悉系统的操作和维护方法,提高系统的有效性和可靠性。
五、验收和维护安装和施工完成后,需要进行相应的验收和维护工作。
包括对系统的各项指标进行检查和测试,确保系统符合相关的标准和规范。
同时,建立完善的维护和保养制度,定期对系统进行检修和维护,确保系统的正常运行和长期可靠性。
总之,柜式七氟丙烷气体灭火系统的安装和施工方案需要进行充分的前期准备工作,安装过程需要按照严格的工艺流程进行,同时需要进行相关的测试和调试工作,最后进行验收和维护。
柜式七氟丙烷气体灭火系统安装与施工方案1.1系统简介无管网自动灭火装置是气体灭火技术应用之一,具有轻便、可移动、安装灵活的特点,外表美观,不破坏防护区内的整洁,火灾时能自动启动喷放灭火剂的灭火装置。
喷射时间短,灭火速度快,该装置可配装我公司生产的柜式灭火系统专用的单区气体控制盘(见GST单区气体控制盘安装使用说明书)。
启动方式为自动控制、手动电气控制和机械应急手动控制三种。
自动控制、手动电气控制可进行切换。
一般情况下应使用手动控制,在保护区无人的情况下可以转换为自动控制。
当自动控制和手动电气控制不能执行时,应采用机械应急手动控制。
柜式灭火装置不用设置专用的储瓶间,整个柜体设置在防护区内,适用于计算机房、档案馆、贵重物品库、通讯机房等空间较小的防护区,几台柜式装置联用也可以保护较大的防护区。
当建筑物内无法设置专用的储瓶间,或虽然有储存间,但输送距离较远,不能满足工程设计要求,或防护区内不便安装系统管网时,可使用本装置。
图例:1.放气指示灯2.紧急启停按钮3.声光报警器4.火灾探测器5.电气控制线路6.柜式灭火系统7.压力开关8.电磁驱动器9.报警控制装置规格参数:装置设计工作压力 2.5 MPa装置最大工作压力(50℃) 4.2MPa灭火剂储存容器充装压力(20℃) 2.5MPa灭火剂储存容器容积40L,70L,90L,120L最大喷射时间10s装置工作电源DC24V气体储存环境温度0℃~50℃1.2系统安装本系统的安装场所应符合下列要求:(1) 环境温度为0℃~50℃,且干燥、通风良好;(2) 空气中不得含有易爆、导电尘埃及腐蚀部件的有害物质,否则必须予以保护,装置不得受到震动和冲击;(3) 整个柜体必须能安装平稳,不允许倾斜;(4) 防护区灭火时应保持封闭条件,除泄压口以外的开口,以及用于该防护区的通风机和通风管道中的防火阀,在喷放七氟丙烷之前,应做到关闭;(5) 当设有外开弹性闭门器或弹簧门时,如果其开口面积不小于泄压口计算面积,不须另设泄压口。

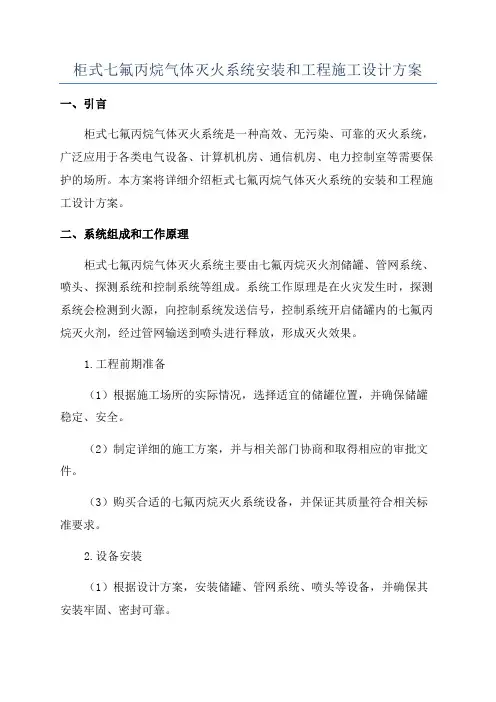

柜式七氟丙烷气体灭火系统安装和工程施工设计方案一、引言柜式七氟丙烷气体灭火系统是一种高效、无污染、可靠的灭火系统,广泛应用于各类电气设备、计算机机房、通信机房、电力控制室等需要保护的场所。
本方案将详细介绍柜式七氟丙烷气体灭火系统的安装和工程施工设计方案。
二、系统组成和工作原理柜式七氟丙烷气体灭火系统主要由七氟丙烷灭火剂储罐、管网系统、喷头、探测系统和控制系统等组成。
系统工作原理是在火灾发生时,探测系统会检测到火源,向控制系统发送信号,控制系统开启储罐内的七氟丙烷灭火剂,经过管网输送到喷头进行释放,形成灭火效果。
1.工程前期准备(1)根据施工场所的实际情况,选择适宜的储罐位置,并确保储罐稳定、安全。
(2)制定详细的施工方案,并与相关部门协商和取得相应的审批文件。
(3)购买合适的七氟丙烷灭火系统设备,并保证其质量符合相关标准要求。
2.设备安装(1)根据设计方案,安装储罐、管网系统、喷头等设备,并确保其安装牢固、密封可靠。
(2)根据控制系统的要求,安装控制柜、探测设备等相关设备,并将其与其他设备进行连接,形成完整的系统。
3.探测系统安装(1)根据设计要求,将探测器安装在需要保护的区域,并保证其检测能力覆盖到每个角落。
(2)将探测器与控制系统连接,确保系统能够实时监测到火源信号,并及时做出响应。
4.管网系统安装(1)根据设计方案,将管道、阀门等组装固定在适当位置,确保管道的连通性和稳定性。
(2)根据喷头布置方案,将喷头安装在需要保护的位置。
5.控制系统安装(1)根据设计要求,安装控制柜、控制面板等设备,将其连接到管网系统和探测系统,并确保其正常工作。
(2)进行控制系统的调试和测试,确保系统能够准确、可靠地控制七氟丙烷灭火剂的释放。
6.系统调试(1)完成系统的安装后,需要进行整体的系统调试,确保各个设备之间的连接正确、稳定,并进行漏气测试,确保系统没有任何泄漏现象。
(2)对探测系统进行灵敏度测试和触发测试,确保系统能够准确地检测到火源信号,并能及时启动灭火剂的释放。

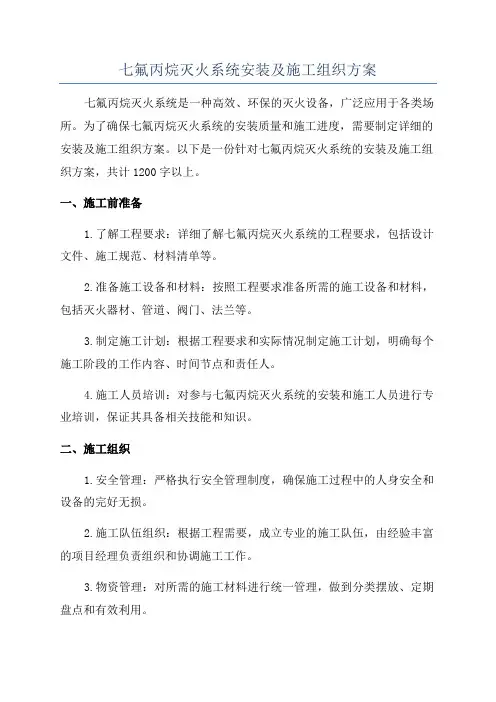

七氟丙烷灭火系统安装及施工组织方案七氟丙烷灭火系统是一种高效、环保的灭火设备,广泛应用于各类场所。
为了确保七氟丙烷灭火系统的安装质量和施工进度,需要制定详细的安装及施工组织方案。
以下是一份针对七氟丙烷灭火系统的安装及施工组织方案,共计1200字以上。
一、施工前准备1.了解工程要求:详细了解七氟丙烷灭火系统的工程要求,包括设计文件、施工规范、材料清单等。
2.准备施工设备和材料:按照工程要求准备所需的施工设备和材料,包括灭火器材、管道、阀门、法兰等。
3.制定施工计划:根据工程要求和实际情况制定施工计划,明确每个施工阶段的工作内容、时间节点和责任人。
4.施工人员培训:对参与七氟丙烷灭火系统的安装和施工人员进行专业培训,保证其具备相关技能和知识。
二、施工组织1.安全管理:严格执行安全管理制度,确保施工过程中的人身安全和设备的完好无损。
2.施工队伍组织:根据工程需要,成立专业的施工队伍,由经验丰富的项目经理负责组织和协调施工工作。
3.物资管理:对所需的施工材料进行统一管理,做到分类摆放、定期盘点和有效利用。
4.施工现场管理:建立施工现场管理制度,包括安全通道设置、施工区划分、施工设备维护等。
三、施工流程1.预处理:对施工区域进行消防安全评估,确保灭火系统的正常使用。
2.制定施工方案:根据工程要求和实际情况制定施工方案,明确每个工作步骤和施工技术要求。
3.安装灭火设备:按照设备的安装位置和要求进行施工,确保设备的牢固、稳定和工作正常。
4.铺设管道:根据设计要求和施工方案,进行管道的铺设和连接,确保管道的畅通和无漏点。
5.安装阀门和法兰:按照设计要求和施工方案,在管道上安装阀门和法兰,确保系统的灵活控制和维修便捷。
6.连接电气系统:将灭火系统连接至电气系统,确保系统能够正常工作并能够自动启动。
7.施工验收:按照质量验收标准和设计要求进行施工验收,确保施工质量和安全性。
四、施工质量管理1.材料质量检验:对施工材料进行质量检验,确保达到设计和施工要求。
柜式七氟丙烷气体灭火系统设计与施工方案1、系统简介无管网自动灭火装置是气体灭火技术应用之一,具有轻便、可移动、安装灵活的特点,外表美观,不破坏防护区内的整洁,火灾时能自动启动喷放灭火剂的灭火装置;喷射时间短,灭火速度快;启动方式为自动控制、手动电气控制二种;自动控制、手动电气控制可进行切换;一般情况下应使用手动控制,在保护区无人的情况下可以转换为自动控制;当自动控制和手动电气控制不能执行时,应采用机械应急手动控制;防护区单瓶组安装示意图防护区双瓶组安装示意图系统具有自动和手动启动两种方式;自动启动方式:气体灭火报警控制系统一般配有两种不同类型的火灾探测器;控制主机上有“自动”和“手动”转换功能也可在防护区外单独设置转换开关,当将其置于“自动”位置时,灭火装置处于自动状态;当只有一种探测器发出火灾信号时,控制主机启动警铃或声光报警器,通知火灾发生,但并不启动灭火装置;当两种探测器发出火灾信号时,控制主机启动警铃和声光报警器,联动关闭防护区开口,进入灭火启动延时,达到设定的延时时间后,自动启动灭火装置;如在喷放延时过程中发现不需要启动灭火装置,可按下防护区外或控制器上的“紧急停止”按钮,终止灭火指令;手动启动方式当转换开关置于“手动”位置时,灭火装置处于手动状态;在该状态下,探测器发出火灾信号,控制主机启动警铃和声光报警器,通知火灾发生,但并不启动灭火装置;此时按下防护区外或控制器上的“手动启动”或“紧急启动”按钮,可以启动灭火装置;注意:无论控制主机处于自动或手动状态,按下“紧急启动”和“手动启动”按钮,都可启动灭火装置;柜式灭火装置不用设置专用的储瓶间,整个柜体设置在防护区内,适用于计算机房、档案馆、贵重物品库、通讯机房等空间较小的防护区,几台柜式装置联用也可以保护较大的防护区;当建筑物内无法设置专用的储瓶间,或虽然有储存间,但输送距离较远,不能满足工程设计要求,或防护区内不便安装系统管网时,可使用本装置;2、设计方案省监狱管理局机房面积52平方米,房间高度米;根据GB50370-2005气体灭火系统设计规范设计浓度为8%;药剂用量计算公式: 计算公式:)100(11C C S V KW -⋅= 其中: W —— 灭火设计用量或惰化设计用量kgK —— 海拔高度修正系数V —— 防护区的净容积m3S —— 灭火剂过热蒸汽在101KPa 大气压和防护区最低环境温度下的比容m3/kg,按公式计算:S=+·T,T 为防护区内最低环境温度℃C1 —— 灭火设计浓度或惰化设计浓度%,按表A 中的规定取值泄压面积计算公式: 计算公式:f x x P Q F 15.0=其中: Fx —— 泄压口面积m2Qx —— 灭火剂在防护区的平均喷放速率Kg/s根据计算结果如下:根据计算,选择2套G90-PL 装置,每套装置充装药剂60公斤;3、气体灭火自动报警及联动控制系统施工方案火灾自动报警系统的安装3.1.1 管线敷设1火灾自动报警系统的布线,应符合现行国家标准电气装置工程施工及验收规范的规定;2核实导线的种类,电压等级等参数必须满足设计要求;3在管内或线槽内的穿线,应在建筑抹灰及地工程结束后进行;在穿线前,应将管内或线槽内的积水及杂物消除干净;4不同系统、不同电压等级、不同电流类别的线路,不应穿在同一管内或线槽的同一槽孔内;5导线在管内或线槽内,不应有接头或扭结;导线的接头,应在接线盒内焊接或用端子连接;6敷设在多尘或潮湿场所管路的管口和管子连接处,均应作密封处理;7管路超过下列长度时,应在便于接线处装设接线盒:无弯曲时,管子长度每超过45m; 一个弯曲,管子长度每超过30m;有2个弯曲,管子长度每超过20m;有3个弯曲,管子长度每超过12m;8管子入盒时,盒外侧应套锁母,内侧应装护口;在吊顶内敷设时,盒的内外侧均套锁母;9在吊顶内敷设各类管路和线槽时,宜采用单独的卡具吊装或支撑物固定;10线槽的直线段应每隔~1.5 m设置吊点或支点,在下列部位也应设置吊点或支点:线槽接头处,距接线盒0.2m处,线槽走向改变或转角口处;11吊装线槽的吊杆直径,不应小于6mm;12管线经过建筑物的变形缝包括沉降缝、伸缩缝、抗震缝等处,应采取补偿措施,导线跨越变形缝的两侧应固定,并留有适当余量;13火灾自动报警系统导线敷设后,应对每回路的导线用500V兆欧表测量绝缘电阻,其对地绝缘电阻值不应小于20MΩ;3.1.2 火灾探测器的安装1点型火灾探测器的安装位置,应符合下列规定:a.探测器至墙壁、梁边的水平距离,不应小于0.5m;b.探测器周围0.5m内,不应有遮挡物.c.探测器至空调逆风口边的水平距离,不应小于 1.5m,至多孔送风顶棚孔口的水平距离,不应小于0.5m;d.在宽度小于3m的内走道顶棚上设置探测器时,宜居中布置;感温探测器的安装间距,不应超过15m;探测器距端墙的距离,不应大于探测器安装间距的一半;e.探测器宜水平安装,当必须倾斜安装时,倾斜角不应大于45°;2线型火灾探测器和可燃气体探测器等有特殊安装要求有探测器,应符合现行有关国家标准的规定;3探测器的底座应固定牢靠,其导线连接必须可靠压接或焊接;当采用焊接时,不得使用带腐蚀性的助焊剂;4探测器的“十”线应为红色,“一”线应为蓝色,其余线应根据不同用途采用其它颜色区分;但同一工程中相同用途的导线颜色应一致;5探测器底座的外接导线,应留有不小于15cm的余量,入端处应有明显标志;6探测器底座的穿线孔宜封堵,安装完毕后的探测器底座应采取保护措施;7探测器的确认灯,应面向便于人员观察的主要入口方向;8探测器应在即将调试时方可安装,在安装前应妥善保管,并应采取防尘、防潮、防腐蚀措施;3.1.3紧急启停按钮的安装1 紧急启停按钮,应安装在墙上距地面高度1.5m 处;2 紧急启停按钮应安装牢固,并不得倾斜,外接导线,应留有不小于10cm的余量,且在其端部应有明显标志;3.1.4 火灾报警控制器的安装1火灾报警控制器以下简称控制器在墙上安装时,其底边距地楼面高度不应小于;2控制器应安装牢固,不得倾斜;安装在轻质墙上时,应采取加固措施;3引入控制器的电缆或导线,应符合下列要求:a.配线应整齐,避免交叉,并应固定牢靠;b.电缆芯线或所配导线的端部,均应标明编号,并与图纸一致,字迹清晰难退色;c.端子板的每个接线端,接线不得超过2根;d.电缆芯和导线,应留有不小于20cm的余量;e.导线应绑扎成束;f.导线引入线穿线后,在进线管处应封堵;4控制器的主电源引入线,应直接与消防电源连接,严禁使用电源插头,主电源应有明显标志;5控制器的接地,应牢固,并有明显标志;3.1.5消防控制设备的安装1消防控制设备在安装前,应进行功能检查,不合格者,不得安装;2消防控制设备的外接导线,当采用金属软管作套管时,其长度不宜大于2m,且应采用管卡固定,其固定点间距不应大于0.5m;金属软管与消防控制设备的接线盒箱,应采用锁母固定,并应根据配管规定接地;3消防控制设备外接导线的端部,应有明显标志;4消防控制柜内不同电压等级,不同电流类别的端子,应分开,并有明显标志;3.1.6 声光报警、放气指示灯安装声光报警器、放气指示灯,防护区疏散出口的门楣上方,安装应符合设计要求,并应安装牢固,不得倾斜;火灾自动报警系统的调试3.2.1 一般规定1火灾自动报警系统的调试,应在建筑内部装修和系统施工结束后进行;2火灾自动报警系统调试前应具备前面所列文件和调试必需的其它文件;3调试负责人必须由有资格的专业技术人员担任,所有参加调试人员应职责明确,并应按照调试程序工作;4调试前应按设计要求查验设备的规格、型号、数量、备器备件等,应按规范和设计的规定要求检查系统的施工质量;检查系统线路,对于错线、开路、虚焊和短路等进行处理;5火灾自动报警系统调试,应先分别对探测器、区域报警控制器、集中报警控制器、火灾报警装置和消防控制设备等逐个进行单机通电检查,符合要求后方可进行系统调试;6火灾自动报警系统通电后,应按国家标准火灾报警控制器通用技术条件的有关要求对报警控制器进行下列功能检查:火灾报警自检功能;消音、复位功能;故障报警功能;火灾优先功能;报警记忆功能;电源自动转换和备用电源的自动充电功能;备用电源的欠压和过压报警功能;7检查火灾自动报警系统的主电源和备用电源,在备用电源连续充放电3次后,主电源和备用电源应能自动转换;8应采用专用的检查仪器对探测器逐个进行试验,其功能应准确无误;9应分别用主电源和备用电源供电,检查火灾报警系统各项控制和联动功能;10火灾自动报警系统应在连续运行120h无故障后,按规范附录填写调试报告;3.2.2 线路测试1一般性检查首先从外部检查;这项工作是用眼观察各种配线情况,对照图纸检查配线关系,判断接线是否正确;2线路检验线路校验前,应将被校验回路中的探测器、编码底座、警报器、手动报警按钮和报警控制器等的接线端子打开;查校回路,可用万用表或蜂鸣器等;检查完火灾报警系统的线路后,再核对自动灭火联动控制盘的二次线路;在检查系统线路中发现的错线、开路、虚焊和短路等应进行故障拔除;3绝缘电阻测试火灾报警传输线路和联动控制线路进行上述检查后,应对其红外线电阻进行测试;3.2.3调试记录1系统开通调试中发现的故障应及时排除,并作好记录;2系统开通后,应正常开机运行,并作相应的记录;3做好各项资料的填写工作,字迹端正、清晰、无空格;4由甲方、施工方进行用户验收,填好用户验收记录;5对用户进行操作和使用的现场培训;6调试结束后交付甲方使用;7作好回访工作,每查访二次,填好回访的质量信息返回表;4、柜式七氟丙烷灭火装置施工方案本系统的安装场所应符合下列要求:1 环境温度为0℃~50℃,且干燥、通风良好;2 空气中不得含有易爆、导电尘埃及腐蚀部件的有害物质,否则必须予以保护,装置不得受到震动和冲击;3 整个柜体必须能安装平稳,不允许倾斜;4 防护区灭火时应保持封闭条件,除泄压口以外的开口,以及用于该防护区的通风机和通风管道中的防火阀,在喷放七氟丙烷之前,应做到关闭;5 当设有外开弹性闭门器或弹簧门时,如果其开口面积不小于泄压口计算面积,不须另设泄压口;6 安装在防护区里的位置应选择能避免接近热源和太阳光直接照射的地方,并靠近墙体安装;喷嘴的喷射方向应朝防护区;柜式七氟丙烷装置安装4.2.1将柜体放置在防护区气体灭火设计图纸所标识位置,建议尽量使柜体背部安装在防护区靠墙或靠柱位置,单台时应将喷嘴位基本对准重点保护设备,多台时应均匀分布,并保证柜体平稳无晃动和倾斜;4.2.2将灭火剂储瓶搬进柜子中央,正面喷字面向外,并用储瓶抱箍和七字钩固定在柜体上,注意不要压坏柜体;若是双瓶组,将主动储瓶用储瓶抱箍固定在柜内右边,然后在左边固定好从动储瓶;4.2.3将喷嘴安装在柜体上部喷嘴孔,喷射方向朝柜外,内部用紧固螺母固定在柜体上;4.2.4高压软管带弯头侧接头连接在容器阀灭火剂出口螺纹上,扳手拧紧;另一侧连接在喷嘴末端螺纹上,扳手拧紧;4.2.5压力信号器调试好后安装在高压软管相应接口上,扳手拧紧;4.2.6压力表安装在容器阀压力表接口上,扳手拧紧;4.2.7将电磁驱动器安装在储瓶容器阀上应在确保调试完毕后安装;若是双瓶组,将电磁驱动器安装在主动储瓶容器阀上,气动驱动器安装在从动储瓶容器阀上;4.2.8安装双瓶组启动管路;若两瓶组距离有偏差会导致该部件安装不上,此时需微调两瓶组的位置;单瓶组无此操作4.2.9将压力信号器及电磁驱动器的线路从柜体后预留穿线孔穿出,并与报警灭火控制器接通;注意使用防护套管,以免损坏线路;4.2.10检查各个安装连接部位,必须保证固定牢靠,管路连接密封良好,线路连接无误;至此,整套七氟丙烷灭火装置安装完毕;系统调试4.3.1电磁驱动器启动试验:拔出电磁驱动器保险销,接通电源DC24V,试验电磁铁联动闸刀是否动作;若正常,拆除电源,闸刀及电磁驱动器保险销应复位;切记:调试电磁驱动器应离开瓶头阀单独进行;4.3.2储存压力检查:逆时针旋开压力表后面螺母45°~ 90°至压力表显示测压通道打开,指针在绿区为正常;检测完毕后,旋紧螺母关闭测压通道;4.3.3反馈信号模拟:短接压力信号器的两条引线模拟喷放反馈信号;4.3.4火灾自动报警灭火控制器调试:分别进行自动、手动、紧急启动/停止;动作、声光报警和信号等应符合GB50263-2007气体灭火系统施工及验收规范要求;4.3.5调试合格后,将电磁驱动器小心的安装在灭火剂容器阀上,压力信号器安装在高压软管相应接口上,与信号反馈线连接;4.3.6待消防部门验收合格、使用单位人员培训到位后,才可接通电磁驱动器的启动线路,拔掉电磁驱动器保险销,系统开始正式运行;注意事项4.4.1 灭火剂瓶在运输过程中,应轻装轻卸,防止碰撞、倒置,整个装置应避免接近热.源,避免太阳光直接照射;4.4.2拆装过程中应避免碰伤表面而影响外观,无关人员不得乱动本装置,以免发生意外;4.4.3柜式系统喷射灭火剂前,所有人员必须在延时期内撤离火情现场,灭火完毕后,必须首先启动风机,将废气排出后,工作人员方可进入现场;4.4.5更换新的膜片必须由我公司供应,不得随意用未经试验的膜片代用;5 在日常维护、保养或进行周期检查时应严格按照操作程序,确保防止灭火剂误喷;培训组织甲方消防值班人员进行上岗前的培训工作,主要说明各个系统的设置位置、主要设备的工作原理、紧急情况的应对方案和主机柜的操作等常识.移交验收通过,培训完毕,与甲方相关负责人进行工程的交接,主要竣工资料和工程设备的交接,请甲方签署工程验收交接单.系统维护保养a. 对防护分区环境的维护保养:检查保护区必要的出入通道应通畅无阻;各种报警信号和安全标志应清洁、齐全并醒目易见;采光照明和事故照明应完好;检查烟感、温感探测器外表面应清洁、无灰尘和环境污染例如轻质粉尘、漆等,以保证其灵敏度;检查喷嘴孔口应无堵塞;b.对灭火剂贮存容器的维护保养:每年对灭火剂贮存容器进行称重或检查贮存压力,若低于允许值极限位置以下,必须予以重新灌装或替代;c. 对灭火控制盘的维护保养:电源、指示灯的可靠程度检查;灭火控制盘的启动试验的工作情况是否正常;d. 对系统的维护保养:检查电磁阀与控制阀的连接导线是否完好,端子有否松动或脱落;从钢瓶上卸下电磁阀,检查其动作是否灵活;卸下报警及控制系统与执行机构的连接装置,用模拟试验方法,检查自动控制、报警及延时功能的灵敏度和动作可靠性;检查喷嘴与管道的连接有无松动、脱落检查所有钢瓶外表有无腐蚀和镀层脱落现象;卸下压力开关检查其动作是否准确灵活;。
柜式七氟丙烷施工方案1. 引言柜式七氟丙烷是一种常用的灭火剂,广泛应用于各种消防系统中。
本文档旨在提供一份详细的柜式七氟丙烷施工方案,帮助施工人员正确安装和调试柜式七氟丙烷系统。
2. 施工步骤2.1 准备工作在开始柜式七氟丙烷系统的施工之前,需要进行一些准备工作。
首先,需要根据实际情况调查和计算灭火剂的总重量和喷洒量。
其次,要检查消防系统的布局和设计方案,确保其符合相关规范和要求。
最后,要对施工人员进行培训,确保他们熟悉系统的操作和安装过程。
2.2 安装柜式七氟丙烷系统2.2.1 安装柜式七氟丙烷容器首先,将柜式七氟丙烷容器放置在最佳位置。
容器应放置在干燥通风良好的地方,以确保其正常工作。
然后,使用适当的工具和设备将容器固定在地面上,确保其稳定且不易受到外力的影响。
2.2.2 安装喷洒装置和管道系统根据设计方案,将喷洒装置和管道系统安装在适当的位置。
确保喷洒装置和管道系统与柜式七氟丙烷容器相连接,并正确安装喷嘴。
在安装过程中,要确保管道系统的连接紧固,无漏气现象,并根据需要进行密封处理。
2.3 测试和调试2.3.1 系统压力测试在启动柜式七氟丙烷系统之前,需要进行系统压力测试。
关闭所有阀门和喷嘴,打开气体供应阀门,使柜式七氟丙烷系统充满气体,并检查系统压力是否符合设计要求。
2.3.2 喷洒效果测试在完成系统压力测试后,需要进行喷洒效果测试。
打开相应的阀门和喷嘴,观察七氟丙烷是否均匀喷洒,并测试喷洒覆盖范围和喷洒时间是否符合要求。
如果存在问题,需要进行调整和修正。
2.4 完成施工在测试和调试完成后,柜式七氟丙烷系统的施工就基本完成了。
此时,需要对所有的阀门和连接进行最后的检查,并确保其紧固和密封良好。
最后,对施工过程进行整理和记录,包括施工时间、过程中的问题和解决方法等。
3. 安全注意事项在进行柜式七氟丙烷施工的过程中,需要注意以下安全事项: - 系统施工过程中必须严格遵守相关安全规范和要求; - 柜式七氟丙烷是一种高压气体,施工人员必须戴上适当的防护设备; - 在施工过程中,必须避免使用明火和其他易燃物品;- 施工现场必须保持干燥通风,并注意防止气体泄漏。
柜式七氟丙烷,气体灭火系统,安装和施工,方案一、综述随着科技进步与城市化进程的加速,消防安全问题愈发受到社会各方面的高度关注。
作为现代化灭火技术的重要组成部分,柜式七氟丙烷气体灭火系统以其高效、环保、安全的特性,在诸多领域得到广泛应用。
本方案着重针对柜式七氟丙烷气体灭火系统的安装与施工进行详尽阐述,旨在为相关从业人员提供一套实用、可靠的操作指南,确保灭火系统在实际应用中发挥最大效能。
柜式七氟丙烷气体灭火系统作为一种先进的自动消防设施,其主要特点是响应迅速、灭火效果好、对环境和设备损害小。
该系统通过探测火灾初期阶段的烟雾、温度等参数,自动释放七氟丙烷气体,实现快速灭火。
其安装与施工质量的优劣直接关系到灭火效果的好坏,必须予以高度重视。
本方案将全面介绍柜式七氟丙烷气体灭火系统的安装与施工流程,包括前期准备、设备安装、管道布局、系统调试等关键环节。
方案还将强调安全文明施工的重要性,确保施工过程中严格遵守相关法规标准,保障作业人员安全,减少对环境的影响。
本方案的制定旨在提高柜式七氟丙烷气体灭火系统安装与施工的质量和效率,为社会的消防安全提供有力保障。
通过本方案的实施,将有效促进灭火系统技术的普及与应用,为构建和谐社会创造更加安全的环境。
1. 项目背景介绍随着现代社会的不断发展,安全防护的需求日益增长,尤其在需要重点关注火灾防控的场所,如数据中心、博物馆、图书馆等。
柜式七氟丙烷气体灭火系统因其高效、环保、灵活的灭火特性,在现代消防安全领域得到了广泛应用。
本项目旨在安装一套先进的柜式七氟丙烷气体灭火系统,以满足特定场所的消防安全需求。
考虑到不同场所的特定环境和安全需求,本项目的实施旨在提供一种定制化的解决方案。
随着技术的不断进步和消防标准的不断更新,传统的灭火系统已不能满足现代消防安全的需求。
本项目的实施不仅是安全需求的体现,更是顺应技术发展和消防标准升级的重要举措。
通过对现有消防系统的升级改造,不仅能够提高消防安全水平,还能为未来的消防安全工作打下坚实的基础。
一、施工程序1.施工准备七氟丙烷灭火系统施工前应准备技术资料: 设计施工图、设计说明书、系统关键组件使用说明书。
系统施工前应检验项目: 防护区是否符合要求;系统设备数量、规格、型号、灭火装置灭火剂量等应符合设计要求。
2.系统安装依据通防护区统设计图及设备部署, 确定来灭火装置安装具体位置;依据防护区容积确定设置灭火装置释放;防护区容积>150m3, 灭火装置设置可采取多点释放, 且释放点均匀部署。
1. 施工步骤 探测器、紧急起停按钮、声光报警器、放气指示灯→气体灭火系统→控制主机→[消防电源] →系统调试2、 施工方法探测 报警 报警灭火控制控制柜式七氟丙烷设备⑴气体灭火系统①七氟丙烷灭火系统全方面遵守《气体灭火系统施工及验收规范》a. 运输:场外用平板汽车, 可人力装卸(必需小心轻放, 不碰撞), 室内人力运输。
b. 安装前检验:l 先检验装置外观情况, 不得有碰伤, 附件不得有扭曲;l 装置型号、规格、功效是否符合设计要求。
③管线安装:a. 放线:按设计图纸管道走向, 在建筑平面测出各段管子长度, 并定位编号。
在建筑墙、顶面标注记号(2)报警设备安装a.材料、设备进场检验1)施工前应对采取系统组件、管件及其它设备、材料进行现场检验, 并应符合下列要求: 系统组件、管件及其它设备、材料应符合设计要求和国家现行相关标准要求,并应含有出厂合格证2)管件、管材应进行现场外观检验, 并应符合下列要求:表面应无裂纹、缩孔、夹渣、折迭和重皮。
b.穿线管敷设1. 本工程为非防爆场所, 穿线钢管采取DN15KBG钢管.并应符合下列要求:1)螺纹加工应光滑、完整、无锈蚀.在2)钢管连接扣数不应少于5扣。
3)外露丝扣不应过长4)除设计有特殊要求外, 连接处可不焊接金属跨接线。
c.管路之间不得采取倒扣连接。
在穿线管和感温、感烟探头、手动报警按钮等设备连接时应采取金属蛇皮管。
金属蛇皮管应无裂纹、孔洞、机械损伤、变形等缺点;其安装时应符合下列要求:在不一样使用环境条件下, 应采取对应材质挠性金属蛇皮管。
七氟丙烷系统施工方案(无管网有管网)无管网七氟丙烷系统施工方案柜式七氟丙烷系统1柜式七氟丙烷系统安装1.1柜式七氟丙烷安装安装前必须认真阅读装置有关的说明书,熟悉工程设计方案。
确保本灭火装置布置与设计图纸相符,各部件齐全且符合设计要求。
1.1.1将柜体放置在防护区气体灭火设计图纸所标识位置,尽量使柜体背部安装在防护区靠墙位置,单台时应将喷嘴基本对准重点保护设备,多台时应均匀分布,并保证柜体平稳无晃动和倾斜。
1.1.2将灭火剂瓶组搬进柜子中央,正面(喷字面)向外,并用抱箍和七字钩固定在柜体上,注意不要压坏柜体。
若是双瓶组,将主动储瓶用抱箍固定在柜内右边,然后在左边固定好从动储瓶。
1.1.3将喷嘴安装在柜体上部喷嘴孔,喷射方向朝柜外,内部用紧固螺母固定在柜体上。
1.1.4高压软管带弯头端接头装在容器阀灭火剂出口螺纹上,扳手拧紧。
另一侧连接在喷嘴末端螺纹上,扳手拧紧。
1.1.5压力信号器调试好后安装在高压软管相应接口上,扳手拧紧。
1.1.6压力表安装在容器阀压力表接口上,扳手拧紧。
1.1.7将电磁驱动器安装在储瓶容器阀上(应在确保调试完毕后安装)。
若是双瓶组,将电磁驱动器安装在主动储瓶容器阀上,气动驱动器安装在从动储瓶容器阀上。
1.1.8安装双瓶组启动管路,将主动瓶容器阀与从动瓶气动驱动器连接起来。
若两瓶组距离有偏差会导致该部件安装不上,此时需微调两瓶组的位置。
(单瓶组无此操作)1.1.9将压力信号器及电磁驱动器的线路从柜体后预留穿线孔穿出,并与火灾自动报警灭火控制器或消防控制中心接通。
注意使用防护套管,以免损坏线路。
1.1.10检查各个安装连接部位,必须保证固定牢靠,管路连接密封处良好,线路连接无误。
1.2柜式七氟丙烷系统调试1.2.1电磁驱动器启动试验:取下电磁驱动器,拔出电磁驱动器保险销,接通测试电源(DC24V),试验电磁铁联动闸刀是否动作。
测试完毕后,闸刀及电磁驱动器保险销应复位。
调试电磁驱动器时,应确保离开容器阀单独进行。
柜式七氟丙烷气体灭火系统安装与施工方案
1.1系统简介
无管网自动灭火装置是气体灭火技术应用之一,具有轻便、可移动、安装灵活的特点,外表美观,不破坏防护区内的整洁,火灾时能自动启动喷放灭火剂的灭火装置。
喷射时间短,灭火速度快,该装置可配装我公司生产的柜式灭火系统专用的单区气体控制盘(见GST单区气体控制盘安装使用说明书)。
启动方式为自动控制、手动电气控制和机械应急手动控制三种。
自动控制、手动电气控制可进行切换。
一般情况下应使用手动控制,在保护区无人的情况下可以转换为自动控制。
当自动控制和手动电气控制不能执行时,应采用机械应急手动控制。
柜式灭火装置不用设置专用的储瓶间,整个柜体设置在防护区内,适用于计算机房、档案馆、贵重物品库、通讯机房等空间较小的防护区,几台柜式装置联用也可以保护较大的防护区。
当建筑物内无法设置专用的储瓶间,或虽然有储存间,但输送距离较远,不能满足工程设计要求,或防护区内不便安装系统管网时,可使用本装置。
图例:
1.放气指示灯
2.紧急启停按钮
3.声光报警器
4.火灾探测器
5.电气控制线路
6.柜式灭火系统
7.压力开关
8.电磁驱动器
9.报警控制装置
规格参数:
1.2系统安装
本系统的安装场所应符合下列要求:
(1) 环境温度为0℃~50℃,且干燥、通风良好;
(2) 空气中不得含有易爆、导电尘埃及腐蚀部件的有害物质,否则必须予以保护,装置不得受到震动和冲击;
(3) 整个柜体必须能安装平稳,不允许倾斜;
(4) 防护区灭火时应保持封闭条件,除泄压口以外的开口,以及用于该防护区的通风机和通风管道中的防火阀,在喷放七氟丙烷之前,应做到
关闭;
(5) 当设有外开弹性闭门器或弹簧门时,如果其开口面积不小于泄压口计算面积,不须另设泄压口。
(6) 安装在防护区里的位置应选择能避免接近热源和太阳光直接照射的地方,并靠近墙体安装。
喷嘴的喷射方向应朝防护区。
本系统安装时,应按照下列顺序进行:
将柜体放置在保护区内指定位置。
将灭火剂瓶组放入柜体中,位置靠后并居中,放入时不得产生过大冲击,不得使瓶组倾倒。
用连接螺母连接管路组件与瓶组的容器阀出口,注意与容器阀出口连接需要先将连接螺母拧到管路上(此处为左旋螺纹),旋入深度为连接管的密封圆弧面与连接螺母的右端螺纹底面基本重合,再将右端螺纹与容器阀出口连接(手力拧紧)。
观察喷嘴安装管是否与柜体的喷嘴安装孔对正,如不对正调节连接箍使之对正,同时注意连接箍上压力开关座的方向,不得使压力开关座的方向朝正前或正后,调节好后锁紧管路组件中的锁紧冒。
将喷嘴连接管做辅助密封处理(缠生料带或涂密封胶)并将喷嘴安装。
微调灭火剂瓶组位置,使之靠在柜体后壁并居中。
安装抱箍及挂钩将瓶组固定。
扳手拧紧连接螺母。
将压力开关做辅助密封处理后安装到压力开关座上;并将电磁驱动器安装在容器阀上,锁好柜门。
安装完毕。
1.3 系统调试
系统调试
待系统安装完毕后,即可对系统进行调试。
注意:
气体钢瓶电磁阀接入24 V电源即会启动,造成气体喷洒,因此调试过程中一定不要把电磁阀安装在钢瓶上,待系统完全调试正常、消防检测、验收合格后再连接。
控制盘在延时期间、延时启动之后以及检测到压力开关动作信号后
均保持声光报警信号,直至复位,以此提醒现场人员。
系统正常连接后(除电磁阀外),进行全面系统调试。
1)延时启动功能调试
将紧急启动按钮按下,此时控制盘的“延时”指示灯亮、声光讯响器动作;控制器“气体启动”动作。
等到延时时间结束,控制盘启动电磁阀,此时控制盘的“启动”指示灯常亮,电磁阀动作且保持时间应在5s左右(可以进行设置)。
如同一个区有多个电磁阀时,电磁阀应能同时动作,且误差不能大于5s。
b)用导线将压力开关短接,此时控制盘的“喷洒”指示灯点亮,外接喷洒指示灯点亮;控制器报“气体启动”动作。
c)系统重新启动后,将主备转换开关打到“备工作”,此时控制盘的“备用工作”指示灯点亮;控制器报“备用工作”动作,重复1—5次,功能应不变。
d)利用控制器进行联动启动控制,控制盘的“延时”指示灯点亮、声光讯响器动。
2)立即启动功能调试
利用按下控制盘上的启动按键进行启动,此时控制盘的“启动”指示灯常亮,电磁阀动作且能保持时间应在5s左右(可以进行设置)。
按下控制器上“气体启动”编码点所对应的手动消防启动盘的按键后,此时控制盘的“启动”指示灯常亮,电磁阀动作且能保持时间应在5s左右(可以进行设置)。
3)故障显示和上报功能调试
将控制盘与紧急启动/停动按钮的任意连线断开,控制盘“故障”指示灯点亮,控制器报“气体启动”故障。
将紧急启动/停动按钮3个接线端子(L1、G、L3)中的任意2个端子用导线短接,控制盘“故障”指示灯点亮,控制器报“气体启动”故障。
将与电磁阀输入端用导线短接,控制盘“故障”、“输出故障”指示灯点亮,控制器报“气体启动”故障。
将控制盘与压力开关的任意连线断开,控制盘“故障”指示灯点亮,控制器报“气体启动”故障。
将控制盘与喷洒指示灯的任意连线断开,控制盘“故障”指示灯点亮,
控制器报“气体启动”故障。
喷洒指示灯的输入端用导线短接,控制盘“故障”指示灯点亮,控制器报“气体启动”故障。
注意:在调试过程中应注意,一个终端模块只能启动一个电磁阀,若同时启动多个电磁阀,电磁阀虽能动作,但可能达不到到穿破钢瓶安全膜片所需的力(具体结果有待试验证明)。
解决方案:需增加继电器和备用电源来解决。
1.4注意事项
(1) 灭火剂瓶在运输过程中,应轻装轻卸,防止碰撞、倒置,整个装置应避免接近热.源,避免太阳光直接照射。
(2) 拆装过程中应避免碰伤表面而影响外观,无关人员不得乱动本装置,以免发生意外。
(3) 柜式系统喷射灭火剂前,所有人员必须在延时期内撤离火情现场,灭火完毕后,必须首先启动风机,将废气排出后,工作人员方可进入现场。
(4) 更换新的膜片必须由我公司供应,不得随意用未经试验的膜片代用。
(5) 在日常维护、保养或进行周期检查时应严格按照操作程序,确保防止灭火剂误喷。
1.5培训:
组织甲方消防值班人员进行上岗前的培训工作,主要说明各个系统的设置位置、主要设备的工作原理、紧急情况的应对方案和主机柜的操作等常识.
1.6移交:
验收通过,培训完毕,与甲方相关负责人进行工程的交接,主要竣工资料和工程设备的交接,请甲方签署工程验收交接单.
1.7系统维护保养:
a. 对防护分区环境的维护保养:
* 检查保护区必要的出入通道应通畅无阻;各种报警信号和安全标志应清洁、齐全并醒目易见;采光照明和事故照明应完好。
*检查烟感、温感探测器外表面应清洁、无灰尘和环境污染(例如轻质粉尘、
漆等),以保证其灵敏度;检查喷嘴孔口应无堵塞。
b.对灭火剂贮存容器的维护保养:
每年对灭火剂贮存容器进行称重或检查贮存压力,若低于允许值极限位置以下,必须予以重新灌装或替代。
c. 对灭火控制盘的维护保养:
* 电源、指示灯的可靠程度检查;
* 灭火控制盘的启动试验的工作情况是否正常。
d. 对系统的维护保养:
* 检查电磁阀与控制阀的连接导线是否完好,端子有否松动或脱落。
* 从钢瓶上卸下电磁阀,检查其动作是否灵活。
* 卸下报警及控制系统与执行机构的连接装置,用模拟试验方法,检查自动控制、报警及延时功能的灵敏度和动作可靠性。
* 检查喷嘴与管道的连接有无松动、脱落
* 检查所有钢瓶外表有无腐蚀和镀层脱落现象。
* 卸下压力开关检查其动作是否准确灵活。
