发电机保护配置与整定计算共20页文档

发电机的保护配置与整定计算1.发电机过载保护：发电机过载保护的主要目的是保护发电机的发电绕组和冷却系统免受过负荷运行的影响。

过载保护通常通过测量发电机的电流来实现。

当电流超过额定值时，过载保护装置会发出警报并切断电源，以防止过载引起的发电机损坏。

过载保护的整定计算包括确定额定电流、过载比和过载动作时间等参数。

2.发电机短路保护：发电机短路保护的目的是在发生短路故障时尽快切断电源，以避免发电机受到二次短路电流的损害。

短路保护通常采用电流和时间两种保护方式，电流保护是通过测量发电机的电流来实现，当电流超过设定值时，保护装置会发出动作信号；时间保护则是根据故障时的电流和时间曲线来判断是否需要动作。

3.发电机接地保护：发电机接地保护主要用于检测和切断发电机的接地故障。

接地故障通常会导致电流异常增大，可能引发发电机的绝缘损坏。

常用的接地保护方法包括零序电流保护、低阻接地保护和绝缘监测保护等。

整定计算包括确定接地电流的阈值、根据发电机的实际容量和电流曲线来选择保护参数等。

4.发电机不平衡保护：发电机在运行过程中可能会出现相间短路和不平衡电压等故障，不平衡保护的目的是在故障发生时切断电源，保护发电机不受损害。

不平衡保护常用的方法包括电流差动保护和电压不平衡保护。

整定计算包括确定不平衡电流的阈值、根据发电机的容量和电压曲线选择保护类型和参数等。

以上是对发电机保护配置与整定计算的简要介绍，详细的保护配置和整定计算需要根据具体的发电机类型、容量和工作环境等进行。

在实践中，通常需要依靠经验、标准和专业软件来完成保护配置与整定计算。

同时，为了保证发电机的可靠性和安全性，还需要定期的检查和维护。

发电机继电保护装置的配置与整定计算1.过电流保护装置的配置和整定计算：过电流保护装置用于保护发电机免受电流过载和短路等故障的损害。

在配置过电流保护装置时，需要考虑到发电机的额定电流和相对应的过电流保护装置的动作时间。

整定计算的方法如下：-首先，根据发电机额定电流和类型（同步发电机、异步发电机）选择合适的过电流保护装置类型。

-其次，根据发电机的稳态和不稳态电流特性以及额定和短路电流的关系，确定过电流保护装置的动作时间。

-最后，根据发电机的特性曲线和校正系数确定过电流保护装置的整定值，以确保其能够及时准确地对电流故障作出响应。

2.差动保护装置的配置和整定计算：差动保护装置用于检测发电机定子和励磁绕组的电流差异，以判断发电机是否存在故障。

在配置差动保护装置时，需要考虑发电机的绝缘水平和绕组的多输出特性。

整定计算的方法如下：-首先，根据发电机额定电流和类型（同步发电机、异步发电机），选择合适的差动保护装置类型。

-其次，根据发电机绕组类型和接线方式，确定差动保护装置的配置参数，如功率变比、接线关系等。

-最后，根据发电机的特性曲线和差动保护装置的局部放电灵敏度要求，确定差动保护装置的整定值。

3.接地保护装置的配置和整定计算：接地保护装置用于检测发电机的接地故障，并采取措施降低发电机的接地电流，以保护发电机绝缘系统不受损坏。

在配置接地保护装置时，需要考虑发电机的中性点接地方式和接地电流的大小。

整定计算的方法如下：-首先，根据发电机中性点接地方式（星形接地、虚星接地、无中性点接地）确定合适的接地保护装置类型。

-其次，根据发电机的故障接地电流和故障电阻的大小，确定接地保护装置的整定值。

-最后，根据接地故障的灵敏度要求和安全性要求，确定接地保护装置的配置参数，如故障电流阈值、动作时间等。

4.过温保护装置的配置和整定计算：过温保护装置用于监测发电机的温度，防止发电机因过热而损坏。

在配置过温保护装置时，需要考虑发电机的绕组类型和环境温度。

电动机整定计算及保护设置电动机整定计算及保护设置是指在电动机运行过程中，根据其负载情况和运行环境，对电动机的参数进行合理设置，以确保电动机的安全运行和正常工作。

本文将以三相异步电动机为例，介绍电动机整定计算及保护设置的主要内容。

一、电动机整定计算1.额定电流（Ir）的计算额定电流是指电动机在额定工作状态下的电流值。

根据电动机的额定功率（P）、额定电压（U）和功率因数（cosφ），可以通过公式计算得到额定电流：Ir = P / (√3 × U × cosφ)。

2.起动过电流（Im）的计算起动过电流是指电动机在空载状态下启动时的电流峰值。

一般来说，起动过电流的峰值约为电动机额定电流的5-7倍。

具体的计算公式根据电动机的型号和特性而定。

3.过载保护电流（Ie）的计算过载保护电流是指电动机在长时间过负荷运行时，达到过载保护装置动作的电流值。

一般来说，过载保护电流的设定值应该略大于电动机额定电流。

具体的计算公式根据电动机的特性而定。

4. 短路保护电流（Isc）的计算短路保护电流是指电动机在出现短路故障时，电流达到保护装置动作的阈值。

一般来说，短路保护电流的设定值应该略小于电动机额定电流。

具体的计算公式根据电动机的特性而定。

5.温度保护设备的整定温度保护设备一般采用热继电器或PT100温度传感器来监测电动机的温度。

根据电动机的额定功率和运行环境，可以确定合适的温度保护设备整定温度值。

一般来说，温度保护设备的整定温度应该略高于电动机的额定绝缘温度。

二、电动机保护设置1.过负荷保护过负荷保护是电动机的关键保护措施之一、可以通过热继电器、过负荷继电器或电流保护装置来实现。

过负荷保护装置的动作电流应该略大于电动机的额定电流。

2.短路保护短路保护是电动机的重要保护措施之一、可以通过熔断器、短路继电器或短路保护装置来实现。

短路保护装置的额定电流应该略小于电动机的短路保护电流。

3.过温保护过温保护主要通过热继电器、PT100温度传感器或热敏电阻来实现。

一、循环水泵（4台）Pe=450KW Ue=6.3KV cos∮=0.8 变比：nl=100/5=20Ie=Pe／√3×Ue×cos∮=450/(1.732×6.3×0.8)=51.55AIqd=8×Ie=8×51.5=412A（是否是循环水泵启动电流）Ie2=51.55/20=2.57A(1)速断保护（过流I段）Idzj=Kk×Iqd／nl=1.2×8Ie／nl=1.2×412/20=24.74A延时Tzd=0s(2) 过流保护（过流II段，该保护在电动机起动过程中被闭锁）Idzj=Kk×Ie／nl=1.4×Ie／nl=1.4×51.55/20=3.61A延时Tzd=0.5s(3) 过负荷Ig= Kk ×Ie2/0.85＝1.05×2.57/0.85=3.18A延时Tzd=6s(4)负序电流Idzj=Kk×Ie／nl=0.4×51.55／20=1.03A延时Tzd=0.5s(5) 起动时间tqd=15s, 电机厂家核实(6) 低电压Udzj=0.5Ue=65V延时Tzd=9s二、引风机Pe=900KW Ue=6.3KV cos∮=0.8 nl=150/5=30Ie=Pe／√3×Ue×cos∮=560/(1.732×6.3×0.8)=108.5AIqd=8I=8×108.5=868A(1).速断保护（过流I段）Idzj=Kk×Iqd／nl=1.2×8Ie／nl=1.2×868/30=34.72A延时Tzd=0s(2) 过流保护（过流II段，该保护在电动机起动过程中被闭锁）Idzj=Kk×Ie／nl=1.4×Ie／nl=1.4×108.5/30=5.06A延时Tzd=0.5s(3) 过负荷Ie2=108.5/30=5.06AIg= Kk ×Ie2/0.85＝1.05×5.06/0.85=6.25A延时Tzd=6s(4)负序电流Idzj=Kk×Ie／nl=0.4×108.6／30=1.45A延时Tzd=0.5s(5) 起动时间tqd=20s 电机厂家核实(6) 低电压Udzj=0.5Ue=65V延时Tzd=9s高压电动机的几种常规保护一、电动机主要故障1、定子绕组相间短路、单相接地；2、一相绕组的匝间短路；3、电动机的过负荷运行；4、由供电母线电压降低或短路中断引起的电动机低电压运行；5、供电母线三相电压不平衡或一相断线引起电动机三相电流不平衡；6、由于机械故障、负荷过重、电压过低造成转子堵转的故障;二、电动机主要保护类型及实现的功能基于以上电动机运行过程中本身和供电母线、负荷变化等可能引起的电动机故障，电动机（尤其对于3~10K V 等级电机）可装设以下保护，以实现对电机的保护，或可称为电动机的主要保护。

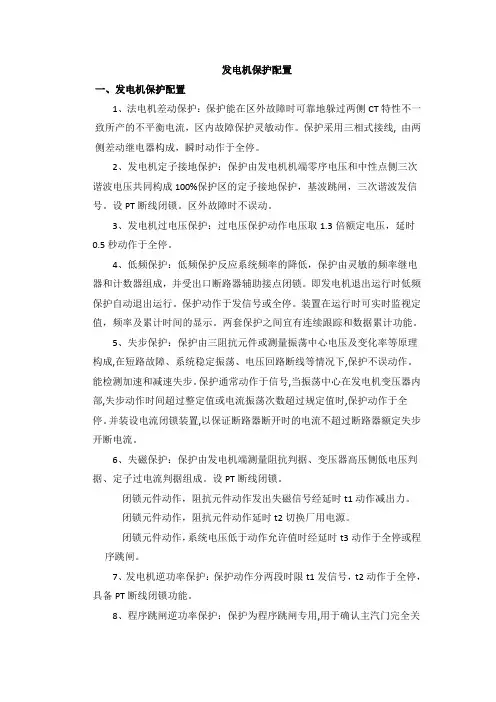

发电机保护配置一、发电机保护配置1、法电机差动保护：保护能在区外故障时可靠地躲过两侧CT特性不一致所产的不平衡电流，区内故障保护灵敏动作。

保护采用三相式接线, 由两侧差动继电器构成，瞬时动作于全停。

2、发电机定子接地保护：保护由发电机机端零序电压和中性点侧三次谐波电压共同构成100%保护区的定子接地保护，基波跳闸，三次谐波发信号。

设PT断线闭锁。

区外故障时不误动。

3、发电机过电压保护：过电压保护动作电压取1.3倍额定电压，延时0.5秒动作于全停。

4、低频保护：低频保护反应系统频率的降低，保护由灵敏的频率继电器和计数器组成，并受出口断路器辅助接点闭锁。

即发电机退出运行时低频保护自动退出运行。

保护动作于发信号或全停。

装置在运行时可实时监视定值，频率及累计时间的显示。

两套保护之间宜有连续跟踪和数据累计功能。

5、失步保护：保护由三阻抗元件或测量振荡中心电压及变化率等原理构成,在短路故障、系统稳定振荡、电压回路断线等情况下,保护不误动作。

能检测加速和减速失步。

保护通常动作于信号,当振荡中心在发电机变压器内部,失步动作时间超过整定值或电流振荡次数超过规定值时,保护动作于全停。

并装设电流闭锁装置,以保证断路器断开时的电流不超过断路器额定失步开断电流。

6、失磁保护：保护由发电机端测量阻抗判据、变压器高压侧低电压判据、定子过电流判据组成。

设PT断线闭锁。

闭锁元件动作，阻抗元件动作发出失磁信号经延时t1动作减出力。

闭锁元件动作，阻抗元件动作延时t2切换厂用电源。

闭锁元件动作，系统电压低于动作允许值时经延时t3动作于全停或程序跳闸。

7、发电机逆功率保护：保护动作分两段时限t1发信号，t2动作于全停，具备PT断线闭锁功能。

8、程序跳闸逆功率保护：保护为程序跳闸专用,用于确认主汽门完全关闭。

由逆功率继电器作为闭锁元件,其整定值为(1-3)%发电机额定功率。

保护动作分两段时限t1发信号,t2动作于全停。

9、发电机过激磁保护：过激磁是以V/HZ的比值为动作原理，设有两段定值。

发电机的保护配置与整定计算1. 发电机保护的概述在电力系统中，发电机是一个非常重要的电力设备。

为了确保发电机的安全运行，必须对其进行有效的保护措施。

发电机保护的目的是保护发电机不受内部和外部故障的损害，并防止设备损坏和人员安全受到威胁。

发电机保护系统是发电机电气系统的重要组成部分，主要是为了对发电机进行过电压、过电流、缺相等故障进行保护，同时还能够对发电机进行局部放电、温度、转速、振动等参数监测，以保证发电机的安全运行。

2. 发电机保护配置发电机保护配置主要包括输出保护、励磁保护、接地保护和机械保护等。

常用的配置包括：2.1 发电机输出保护发电机输出保护的主要任务是保护发电机的输出系统，对输出电路出现短路或过载等故障进行保护。

常用的保护装置包括过载保护、短路保护和地闸保护等。

2.2 励磁保护励磁保护的任务是保护发电机励磁系统，主要是对励磁电流、励磁电压等进行监测和保护。

常见的励磁保护包括场断保护、过励磁保护和欠励磁保护等。

2.3 接地保护接地保护主要是为了减少因电气接地引起的事故，对发电机的接地电流、相对向、相间电势等进行监测和保护。

其主要保护装置包括低压接地保护、高压接地保护和零序保护等。

2.4 机械保护机械保护主要是为了保护发电机的机械部件，对发电机的转速、振动等进行监测和保护。

其主要保护装置包括转速保护、差热保护和振动保护等。

3. 发电机保护整定计算发电机保护整定计算是指针对发电机保护功能进行参数的整定和计算选择。

根据实际应用中的运行条件和发电机的特性参数，结合保护装置的不同特点和设计要求，进行整定计算，确保发电机保护功能的正常可靠运行。

3.1 过流保护整定计算过流保护是发电机保护中最常用的保护装置之一，主要用于短路保护和过载保护。

整定计算时需要考虑额定电流、额定容量、短路电流等因素。

3.2 零序保护整定计算零序保护用于对接地故障进行保护。

在整定计算时需要考虑接地电流、接地电阻、接地方式等因素。

电动机的主要保护及计算一、速断保护1.速断高值：动作电流高定值Isdg计算。

按躲过电动机最大起动电流计算，即：Isdg=Krel×Kst×InI n=I e/n TA式中 Krel——可靠系数1.5；Kst——电动机起动电流倍数（在6-8之间）；In——电动机二次额定电流；Ie——电动机一次额定电流；n TA——电流互感器变比。

2. 速断低值：按躲过区外出口短路时电动机最大反馈电流计算。

厂用母线出口三相短路时，根据以往实测，电动机反馈电流的暂态值为5.8-5.9，考虑保护固有动作时间为0.04-0.06S，以及反馈电流倍数暂态值的衰减，取K fb=6计算动作电流低定值，即：Isdd=Krel×K fb×In=7.8In式中 Krel——可靠系数1.3；K fb ——区外出口短路时最大反馈电流倍数，取K fb=6。

3.动作时间整定值计算。

保护固有动作时间，动作时间整定值取：速断动作时间: tsd=0s.二、单相接地零序过电流保护（低压电动机）1.一次动作电流计算。

有零序电流互感器TA0的电动机单相接地保护，一次三相电流平衡时，由于三相电流产生的漏磁通不一致，于是在零序电流互感器内产生磁不平衡电流。

根据在不同条件下的多次实测结果，磁不平衡电流值均小于0.005I p(I p为平衡的三相相电流)，于是按躲过电动机起动时最大不平衡电流计算，低电压电动机单相接地保护动作电流可取：I0dz=(0.05-0.15)Ie式中I0dz——单相接地零序过电流保护一次动作电流整定值；Ie——电动机一次额定电流。

当电动机容量较大时可取：I0dz=(0.05-0.075)Ie当电动机容量较小时可取：I0dz=(0.1-0.15)Ie由于单相接地保护灵敏度足够，根据具体情况，I0dz有时可适当取大一些。

根据经验，低电压电动机单相接地保护一次动作电流一般取I0dz=10-40A。

2.动作时间t0dz计算。

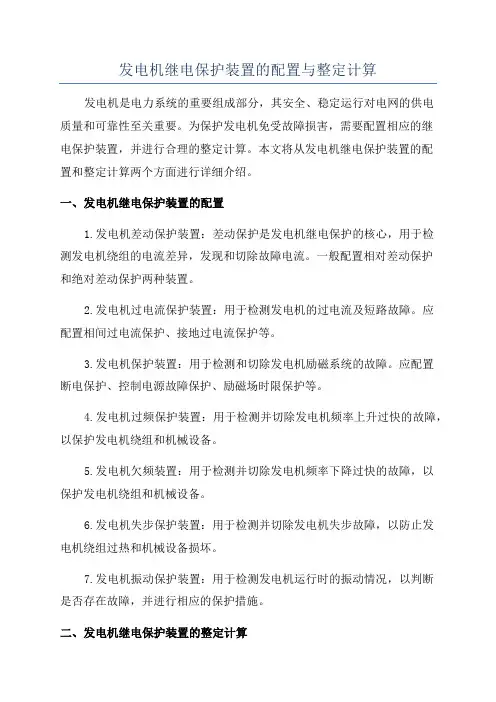

发电机继电保护装置的配置与整定计算发电机是电力系统的重要组成部分，其安全、稳定运行对电网的供电质量和可靠性至关重要。

为保护发电机免受故障损害，需要配置相应的继电保护装置，并进行合理的整定计算。

本文将从发电机继电保护装置的配置和整定计算两个方面进行详细介绍。

一、发电机继电保护装置的配置1.发电机差动保护装置：差动保护是发电机继电保护的核心，用于检测发电机绕组的电流差异，发现和切除故障电流。

一般配置相对差动保护和绝对差动保护两种装置。

2.发电机过电流保护装置：用于检测发电机的过电流及短路故障。

应配置相间过电流保护、接地过电流保护等。

3.发电机保护装置：用于检测和切除发电机励磁系统的故障。

应配置断电保护、控制电源故障保护、励磁场时限保护等。

4.发电机过频保护装置：用于检测并切除发电机频率上升过快的故障，以保护发电机绕组和机械设备。

5.发电机欠频装置：用于检测并切除发电机频率下降过快的故障，以保护发电机绕组和机械设备。

6.发电机失步保护装置：用于检测并切除发电机失步故障，以防止发电机绕组过热和机械设备损坏。

7.发电机振动保护装置：用于检测发电机运行时的振动情况，以判断是否存在故障，并进行相应的保护措施。

二、发电机继电保护装置的整定计算1.差动保护装置整定：差动保护装置的整定主要包括设定电流和动作时间的确定。

设定电流是指差动保护装置的动作电流值，动作时间则是指差动保护装置从检测到故障后的动作时间。

2.过电流保护装置整定：过电流保护装置的整定包括相间过电流保护和接地过电流保护两个部分。

相间过电流保护的整定包括相别选择、设定电流和动作时间的确定；接地过电流保护的整定则包括接地电流设定值和动作时间的确定。

3.频率保护装置整定：频率保护装置的整定包括过频保护和欠频保护两个部分。

过频保护的整定包括过频设定值和动作时间的确定；欠频保护的整定则包括欠频设定值和动作时间的确定。

4.失步保护装置整定：失步保护装置的整定主要包括失步电压设定值和动作时间的确定。

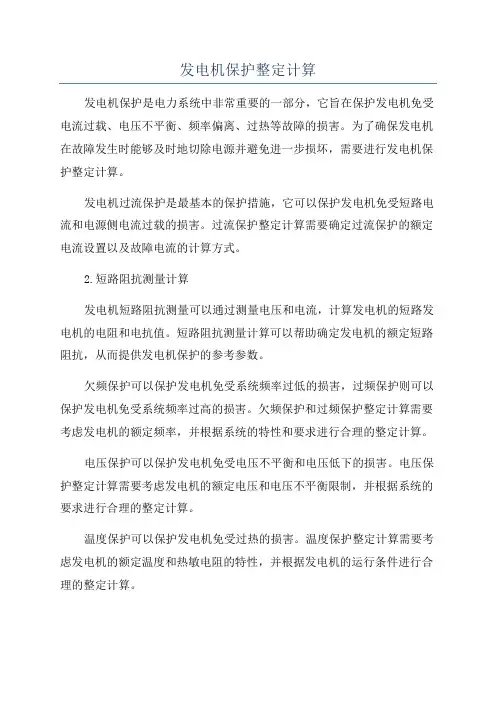

发电机保护整定计算
发电机保护是电力系统中非常重要的一部分，它旨在保护发电机免受电流过载、电压不平衡、频率偏离、过热等故障的损害。

为了确保发电机在故障发生时能够及时地切除电源并避免进一步损坏，需要进行发电机保护整定计算。

发电机过流保护是最基本的保护措施，它可以保护发电机免受短路电流和电源侧电流过载的损害。

过流保护整定计算需要确定过流保护的额定电流设置以及故障电流的计算方式。

2.短路阻抗测量计算
发电机短路阻抗测量可以通过测量电压和电流，计算发电机的短路发电机的电阻和电抗值。

短路阻抗测量计算可以帮助确定发电机的额定短路阻抗，从而提供发电机保护的参考参数。

欠频保护可以保护发电机免受系统频率过低的损害，过频保护则可以保护发电机免受系统频率过高的损害。

欠频保护和过频保护整定计算需要考虑发电机的额定频率，并根据系统的特性和要求进行合理的整定计算。

电压保护可以保护发电机免受电压不平衡和电压低下的损害。

电压保护整定计算需要考虑发电机的额定电压和电压不平衡限制，并根据系统的要求进行合理的整定计算。

温度保护可以保护发电机免受过热的损害。

温度保护整定计算需要考虑发电机的额定温度和热敏电阻的特性，并根据发电机的运行条件进行合理的整定计算。

以上是发电机保护整定计算的几个主要方面，其中每个方面都需要详细的计算和参数设置。

在实际应用中，还需要考虑保护元件的特性和整定参数的合理性，以及与其他保护装置的协调工作等因素。

同时，还需要根据实际的发电机运行状态进行整定，以保证发电机保护系统的可靠性和灵敏性。

1、 发电机差动保护整定计算（1） 最小动作电流的选取=～I gn /n a 式中：I gn ——发电机额定电流n a ——电流互感器变比 取=（～） I gn /n a =5/1200010190*2.0=本保护选择=1A （2） 制动特性拐点的选择当定子电流等于或小于额定电流时，差动保护不必具有制动特性，因此，拐点1电流选择大于发电机额定电流，本保护选拐点1为5A 。

拐点2电流选择CT 开始饱和时的电流，本保护选拐点2值为40A 。

（3） 制动系数的选取按照外部短路电流下，差动保护不误动来整定。

=K rel *K ap *K cc *K er式中： K rel ——可靠系数，取～ K ap ——非周期分量系数，取～2 K cc ——互感器同型系数，取 K er ——互感器变比误差系数，取 取各系数最大值，则=*2**=考虑到电流互感器的饱和或其暂态特性畸变的影响，为安全起见，宜适当提高制动系数值，取K 1=30%，根据厂家说明书K 2推荐值为80%-100%，本保护取K 2=80%。

原保护为单斜率，定值为K1=30%。

保护动作于全停，启动快切，启动断路器失灵。

2、主变差动及速断保护整定计算（1）最小动作电流的选取按躲过变压器额定负载时的不平衡电流来整定。

=K rel(K er+△U+△m)I n/n a 式中：I n——变压器额定电流n a——电流互感器变比K rel——可靠系数，取～K er——电流互感器的变比误差，10P型取*2，5P型和TP型取*2△U——变压器调压引起的误差，取调压范围中偏离额定值的最大值（百分值）△m——由于电流互感器变比未完全匹配产生的误差，初设时取在工程实用整定计算中可选取=（～）I n/n a，一般工程宜采用不小于 I n/n a。

取=n a=5/12507.882*4.0=本保护选取=（2）制动特性拐点的选择拐点1定值要求大于强迫冷循环情况下的额定电流，小于紧急情况下的过负荷电流，本保护取5A。

小型发电机继电保护整定计算继电保护是电力系统中重要的保护措施，其作用是保护设备和系统的正常运行，避免设备的过载、短路等故障。

本文将介绍小型发电机继电保护的整定计算。

1.额定电流计算额定电流=额定功率/（3x额定电压）2.过载保护计算发电机的过载保护一般采用热继电器，其保护动作通过热继电器热元件的热特性来实现。

过载保护热继电器的动作时间取决于保护继电器的热特性曲线和负载电流。

其计算公式为：动作时间=继电器热特性曲线对应负载电流的时间3.短路保护计算短路保护是指当发生短路故障时，及时切断电流以保护设备的安全。

短路保护可以采用熔断器或断路器来实现。

短路电流计算要考虑短路时的电阻、电感和电容。

其计算公式为：短路电流=发电机的短路电压/（√(发电机总电阻^2+发电机总电抗^2)）4.低压保护计算低压保护是指在供电系统中电压低于一定值时，及时切断电流，以保护设备的安全。

低压保护可以采用电压继电器来实现。

其计算公式为：动作时间=继电器热特性曲线对应电压的时间5.欠频保护计算欠频保护是指在供电系统频率低于一定值时，及时切断电流，以保护设备的安全。

欠频保护可以采用频率继电器来实现。

其计算公式为：动作时间=继电器热特性曲线对应频率的时间6.过频保护计算过频保护是指在供电系统频率高于一定值时，及时切断电流，以保护设备的安全。

过频保护可以采用频率继电器来实现。

其计算公式为：动作时间=继电器热特性曲线对应频率的时间整定计算是指根据设备参数和额定值，选择适当的保护参数，以确保保护装置能够在发生故障时及时动作。

整定计算通常需要借助专业的继电保护计算软件来完成。

总结：。

发电机继电保护装置的配置与整定计算随着发电机的容量增大和市场需求的不断增加，在发电机保护方面的要求也越来越严格。

发电机继电保护装置的配置和整定计算对于保护发电机的正常运行至关重要。

下面我将详细介绍发电机继电保护装置的配置和整定计算的相关内容。

1.过电流保护：发电机的过电流保护包括过载保护和短路保护。

过载保护是根据发电机额定功率和额定电流来确定的，可以采用热继电器或电子继电器等方式实现。

短路保护是根据发电机的短路电流和系统的短路电流来确定的，可以采用电流互感器和电压互感器等设备进行测量。

2.差动保护：差动保护是用来检测发电机定子和励磁绕组的短路故障。

差动保护通常采用变比差动方式实现，其基本原理是在发电机的所有绕组上装设电流互感器，通过比较发电机各相电流的差值来实现故障的检测和判别。

3.欠频和过频保护：欠频和过频保护用于监测发电机的工作频率。

对于欠频保护，当发电机的工作频率低于设定值时，保护装置将发出警告信号或停机信号；对于过频保护，当发电机的工作频率高于设定值时，保护装置将发出警告信号或停机信号。

4.电气距离保护：电气距离保护用于检测发电机的定子绕组与系统之间的电气距离，当发生定子绕组与系统的短路故障时，保护装置将发出警告信号或切除发电机与系统的电气连接。

以上是发电机继电保护装置的常见配置，具体的配置方案需要根据发电机的容量和运行要求进行设计。

1.确定保护装置的整定参数：包括过电流保护的电流整定值和时间整定值、差动保护的变比整定值、欠频和过频保护的频率整定值等。

2.计算过电流保护的整定值：过电流保护的整定值取决于发电机的额定功率和额定电流，通常可以根据发电机的额定容量和额定电流来计算。

3.计算差动保护的整定值：差动保护的整定值取决于发电机的变比和系统的电阻和电抗值，可以通过计算发电机正常工作时的差动电流来确定整定值。

4.计算欠频和过频保护的整定值：欠频和过频保护的整定值一般由厂家提供，根据发电机的额定工作频率和设定频率来确定整定值。

大型发电机变压器组保护配置与整定计算保护配置是指根据设备的特性和运行要求，配置适当的保护装置。

大型发电机变压器组的保护配置一般包括差动保护、过电流保护、过温保护和继电器保护等几个方面。

首先是差动保护。

差动保护是大型发电机变压器组的主要保护。

差动保护主要针对发电机定子绕组和变压器绕组之间的故障，如短路故障、接地故障等。

差动保护系统通常由主保护和备用保护组成。

差动保护的整定需要根据发电机变压器组的额定参数和运行条件进行计算，主要包括定值整定、电流分布比整定和动作时间整定。

其次是过电流保护。

过电流保护主要用于发电机定子绕组和变压器绕组的短路故障保护。

过电流保护一般设置在发电机和变压器的主回路上，通过对过电流保护装置的整定，可以实现对过电流故障的灵敏和可靠的保护。

过电流保护的整定主要包括整定电流和动作时间的计算。

再次是过温保护。

过温保护主要用于发电机定子绕组和变压器绕组的过温保护。

通过设置温度传感器，当温度超过设定值时，保护装置会及时发出警报并进行相应的保护动作。

过温保护装置的整定主要包括选择合适的温度传感器和设定合理的动作温度。

最后是继电器保护。

继电器保护主要用于发电机变压器组的其他保护，例如欠电压保护、过电压保护和接地保护等。

继电器保护的整定主要包括选择合适的继电器和设定合理的动作参数。

总的来说，大型发电机变压器组的保护配置和整定计算是一个复杂的工作，需要根据设备的特性和运行要求进行详细研究和计算。

通过科学合理的保护配置和整定，可以提高大型发电机变压器组的安全性和可靠性，保障电力系统的正常运行。

一、循环水泵4台Pe=450KW Ue= cos∮= 变比：nl=100/5=20Ie=Pe／√3×Ue×cos∮=450/××=Iqd=8×Ie=8×=412A是否是循环水泵启动电流Ie2=20=1速断保护过流I段Idzj=Kk×Iqd／nl=×8Ie／nl=×412/20=延时Tzd=0s2过流保护过流II段,该保护在电动机起动过程中被闭锁Idzj=Kk×Ie／nl=×Ie／nl=×20=延时Tzd=3过负荷Ig=Kk×Ie2/＝×=延时Tzd=6s4负序电流Idzj=Kk×Ie／nl=×／20=延时Tzd=5 起动时间tqd=15s, 电机厂家核实6低电压Udzj==65V 延时Tzd=9s二、引风机Pe=900KW Ue= cos∮= nl=150/5=30Ie=Pe／√3×Ue×cos∮=560/××=Iqd=8I=8×=868A1.速断保护过流I段Idzj=Kk×Iqd／nl=×8Ie／nl=×868/30=延时Tzd=0s2过流保护过流II段,该保护在电动机起动过程中被闭锁Idzj=Kk×Ie／nl=×Ie／nl=×30=延时Tzd=3过负荷Ie2=30=Ig=Kk×Ie2/＝×=延时Tzd=6s4负序电流Idzj=Kk×Ie／nl=×／30=延时Tzd=5起动时间tqd=20s 电机厂家核实6低电压Udzj==65V延时Tzd=9s高压电动机的几种常规保护一、电动机主要故障1、定子绕组相间短路、单相接地；2、一相绕组的匝间短路；3、电动机的过负荷运行；4、由供电母线电压降低或短路中断引起的电动机低电压运行；5、供电母线三相电压不平衡或一相断线引起电动机三相电流不平衡；6、由于机械故障、负荷过重、电压过低造成转子堵转的故障;二、电动机主要保护类型及实现的功能基于以上电动机运行过程中本身和供电母线、负荷变化等可能引起的电动机故障,电动机尤其对于3~10K V 等级电机可装设以下保护,以实现对电机的保护,或可称为电动机的主要保护;1、二段式过电流保护过流Ⅰ段、过流Ⅱ段作用：主要对于电机相间短路提供保护过流Ⅰ段；和电动机的堵转保护过流Ⅱ段;过流Ⅰ段按躲过电机的启动电流整定,可瞬时动作或带极短时限过流Ⅱ段可根据启动电流或堵转电流整定,带一定时限动作;2、过负荷保护作用：用于保护电机运行过程中的过负荷状态,对不易引起过负荷运行的电机可不装设此保护,一般动作于信号;3、零序过流保护作用：当电机定子绕组单相接地,发出报警信号或动作于跳闸；当定子绕组接地,零序电流测量值大于整定值时,一般整定为：动作电流IOP=4~5倍3IO C,3IOC为电机本身电容电流;4、负序电流保护作用：保护电机三相电流存在较大不对称供电母线三相电压不平衡、或一相断线引起对电动机反相、断相、匝间短路等异常状况作保护;5、低电压保护作用：A当供电母线电压因短路降低或短时中断又恢复时,为防止电动机自起动时使电源电压严重降低,致使电压恢复时间延长,增加重要负荷,如井筒提升电机的恢复运行时间;因此,为保证重要电机自起动,电动机低电压保护动作时,要跳开一些不重要负荷;低电压保护动作电压整定为~UE,时限取；B使不允许或不需要自起动的电动机跳闸,其动作电压整定为~UE,以~1S为时限;C使因电源电压长时间消失而不许自起动的重要电动机跳闸如抽风机;其动作电压整定为：~UE,以9S为时限；以上5类保护基本上可以满足电机的安全运行工况,为电量保护,可用作我矿电动机的常规保护整定参考之用;另外,除以上5类保护外,还有以下保护；1、过热保护；2、定子零序电压保护与零序电流保护功能相同,反映电机定子接地时引起的零序电压值变化；3、过电压保护；4、非电量保护;高压电动机的继电保护高压电动机的定子绕组和其引出线,一般应装设电流速断保护;对生产过程中容易发生过载的电动机,应装设过负荷保护,过负荷保护可根据负荷特性带时限作用于信号、跳闸或自动减负荷装置;当电源电压短时降低或短时中断后根据生产过程不允许或不需要自启动的电动机,以及为了保证重要电动机自启动而需要断开的次要电动机,应装设低电压保护,一般带有~时限作用于跳闸,但是为了保证人身和设备的安全,在电源电压长时间小时后,须从系统中自动断开的电动机,也需要装设低电压保护,一般带有5~10s时限作用于跳闸;一、高压电动机的相间短路保护－对于功率小于2000kW的电动机,常采用电流速断来作为电动机的相间短路保护,当灵敏度要求较高时,可以用DL型或GL型继电器构成两相不完全星型连接方式,其接线方式与电路线路或电力变压器的电路速断相同;也可以采用两相差接线,即两相一继电器接线;ZG电力自电流速断的动作电流按躲过电动机的最大启动电流来整定;二、电动机的过压保护－过负荷保护可以采用一相一继电器接线,也可以采用两相两继电器不完全星型连接或两相差一继电器接线;由于电动机装有电流速断保护,过负荷保护就可以利用GL型继电器的反时限过电流装置来实现过负荷保护;过负荷的动作电流按躲过电动机的最大启动电流来整定;过负荷保护的动作时间应大于电动机的启动时间,一般取10-16s,如用GL型继电器,可取两倍动作电流时的时间12-16s;三、高压电机的低电压保护当电压互感器一次测隔离开关断开时,低电压保护即退出工作,防止无动作;对保护动作不重要的电动机,电压继电器按60％-70％额定电压整定,动作时间取；对动作较为重要的电动机,电压继电器按30％-50％额定电压整定,动作时间取5-10s;四、高压电动机的差动保护在小电流接地的供电系统中,可以采用两相两继电器的差动保护接线,差动保护的动作电流按躲过电动机额定电流In来整定,主要考虑二次回路断线时不至于引起误动作;五、同步电动机的失步保护采用两相差接线对同步电动机的失步进行保护;当电动机定子绕组内出现较大的由于失步引起的脉动电流时电流继电器动作;反应转子回路内交变电流的失步保护－在同步电动机的转子回路中串接电流互感器,正常运行时转子回路中流过直流电流,互感器的二次侧不产生感应电动势,保护装置不动作,当同步电动机发生失步运行时,转子回路中感应出交变电流,通过电流互感器使二次侧保护继电器动作;高压电动机保护配置：大型发电厂的高压厂用电机及一些工矿企业的高压电机普遍采用微机保护;1、对于容量在2000kW及以下的高压电动机的相间短路的主保护为相电流速断;、电机启动过程速断保护按躲过电机的最大启动电流整定;动作电流Idz>=Ih,Ih=K1K2In2.K1为可靠系数,取 K2为电机启动电流倍数,一般取7In2为电机一次额定电流/CT变比出口时间：0s、启动后按躲过母线出口三相短路时的电动机反馈电流计算出口时间：0sF-C回路,由于速断带,取I2=出口时间：跟熔断器配合,对于额定电流小的熔断器取;额定电流较大的取.、电机启动时间tC'按实际启动时间的最长时间的倍整定;2、过流反时限一般反时限、负序电流保护Idz>=I2ZI2=、正序电流Idz>=、过热保护4、接地保护5、长启动保护电压为3kV以上的异步电动机和同步电动机,对下列故障及异常运行方式,应装设相应的保护：2V&Bg:G5eH中型高压三相异步电动机启动保护计算书一、电动机基本技术参数西安西玛电机有限公司：二、电动机启动的继电保护整定计算：1、瞬时电流速断：应躲过电机的启动电流保护装置一次动作值：继电器动作电流：=K k×Kq×=~×7×=~=÷nl=~÷10=~2、过负荷：按电动机额定电流整定保护装置一次动作值：继电器动作电流：=Kk× ÷Kfh=×÷==÷nl =÷10=瞬时动作电流倍数=瞬时电流÷动作电流整定值=~÷=~按10倍整定动作电流;选用GL-16/10A或LL-14A/10A过电流继电器,整定电流按5A,4,5,6,7,8,9,10A;10倍整定动作电流下动作时间：按8s;3、低电压保护：应躲过最小运行电压保护装置一次动作值：低电压继电器整定值=~×Ue=~×6=~=÷nr=~÷6/=40~60V选用DJ-132A/160或DY-36/160,整定值60V;四、说明：Kk—可靠系数：用于电流速断保护时,DL型和GL型继电器分别取~和~;用于过负荷保护时,动作于信号取；动作于跳闸取;K j x—接线系数：星形或不完全星形时按;Kq—启动电流倍数：一般按7；—电动机额定电流A：nl——电流互感器变比：50/5AKfh——继电器的返回系数：取Ue——电网额定电压kV：6nr——电压互感器变比：6/。
