外五星液压马达工作原理

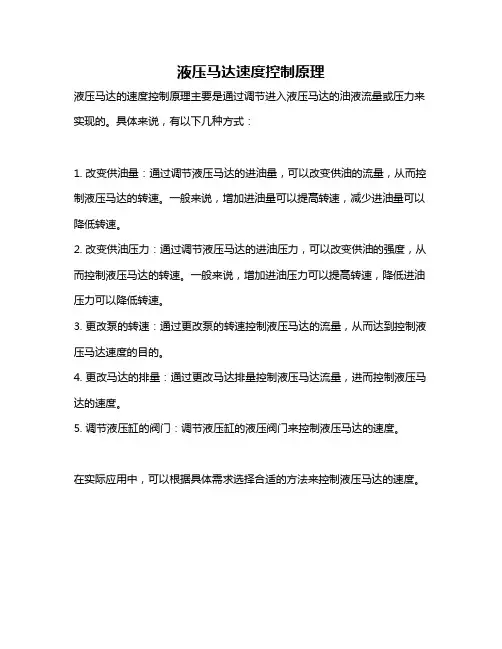

液压马达速度控制原理
液压马达的速度控制原理主要是通过调节进入液压马达的油液流量或压力来实现的。

具体来说，有以下几种方式：
1. 改变供油量：通过调节液压马达的进油量，可以改变供油的流量，从而控制液压马达的转速。

一般来说，增加进油量可以提高转速，减少进油量可以降低转速。

2. 改变供油压力：通过调节液压马达的进油压力，可以改变供油的强度，从而控制液压马达的转速。

一般来说，增加进油压力可以提高转速，降低进油压力可以降低转速。

3. 更改泵的转速：通过更改泵的转速控制液压马达的流量，从而达到控制液压马达速度的目的。

4. 更改马达的排量：通过更改马达排量控制液压马达流量，进而控制液压马达的速度。

5. 调节液压缸的阀门：调节液压缸的液压阀门来控制液压马达的速度。

在实际应用中，可以根据具体需求选择合适的方法来控制液压马达的速度。

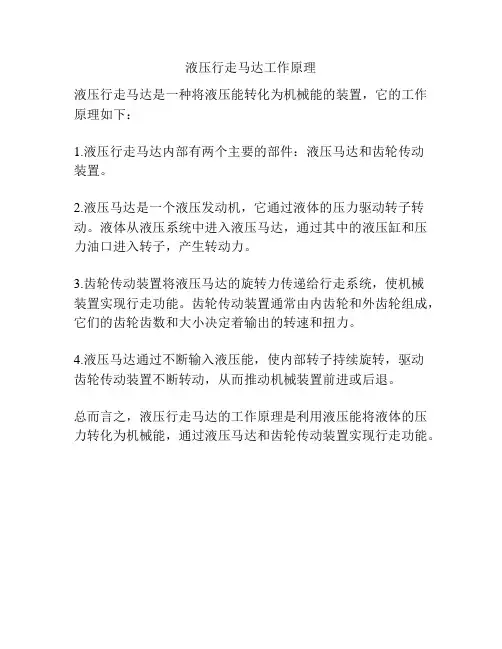

液压行走马达工作原理
液压行走马达是一种将液压能转化为机械能的装置，它的工作原理如下：
1.液压行走马达内部有两个主要的部件：液压马达和齿轮传动
装置。

2.液压马达是一个液压发动机，它通过液体的压力驱动转子转动。

液体从液压系统中进入液压马达，通过其中的液压缸和压力油口进入转子，产生转动力。

3.齿轮传动装置将液压马达的旋转力传递给行走系统，使机械
装置实现行走功能。

齿轮传动装置通常由内齿轮和外齿轮组成，它们的齿轮齿数和大小决定着输出的转速和扭力。

4.液压马达通过不断输入液压能，使内部转子持续旋转，驱动
齿轮传动装置不断转动，从而推动机械装置前进或后退。

总而言之，液压行走马达的工作原理是利用液压能将液体的压力转化为机械能，通过液压马达和齿轮传动装置实现行走功能。

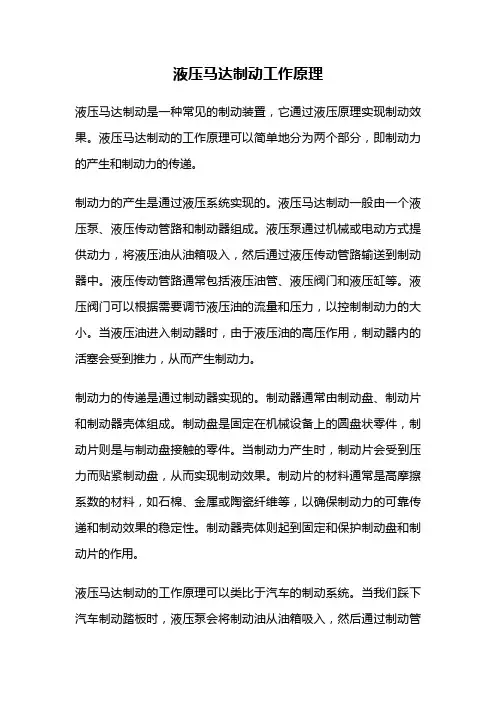

液压马达制动工作原理液压马达制动是一种常见的制动装置，它通过液压原理实现制动效果。

液压马达制动的工作原理可以简单地分为两个部分，即制动力的产生和制动力的传递。

制动力的产生是通过液压系统实现的。

液压马达制动一般由一个液压泵、液压传动管路和制动器组成。

液压泵通过机械或电动方式提供动力，将液压油从油箱吸入，然后通过液压传动管路输送到制动器中。

液压传动管路通常包括液压油管、液压阀门和液压缸等。

液压阀门可以根据需要调节液压油的流量和压力，以控制制动力的大小。

当液压油进入制动器时，由于液压油的高压作用，制动器内的活塞会受到推力，从而产生制动力。

制动力的传递是通过制动器实现的。

制动器通常由制动盘、制动片和制动器壳体组成。

制动盘是固定在机械设备上的圆盘状零件，制动片则是与制动盘接触的零件。

当制动力产生时，制动片会受到压力而贴紧制动盘，从而实现制动效果。

制动片的材料通常是高摩擦系数的材料，如石棉、金属或陶瓷纤维等，以确保制动力的可靠传递和制动效果的稳定性。

制动器壳体则起到固定和保护制动盘和制动片的作用。

液压马达制动的工作原理可以类比于汽车的制动系统。

当我们踩下汽车制动踏板时，液压泵会将制动油从油箱吸入，然后通过制动管路输送到刹车器中。

刹车器内的制动盘和制动片会因液压油的高压作用而产生制动力，从而减慢车辆的速度或停止车辆的运动。

液压马达制动具有以下优点：首先，制动力的大小可以通过调节液压油的流量和压力来实现，从而实现制动力的精确控制。

其次，液压马达制动的反应速度快，制动效果稳定，不受速度和负载的影响。

此外，液压马达制动还具有较高的制动效率和较长的使用寿命。

液压马达制动是一种通过液压原理实现制动效果的装置。

它通过液压系统产生制动力，并通过制动器将制动力传递到需要制动的部件上。

液压马达制动具有制动力控制精确、反应速度快和制动效果稳定等优点，被广泛应用于各种机械设备和工业领域中。

液压马达的工作原理低速大扭矩液压马达是相对于高速马达而言的，通常这类马达在结构形式上多为径向柱塞式,其特点是:最低转速低，大约在5~10转/分;输出扭矩大，可达几万牛顿米;径向尺寸大，转动惯量大。

由于上述特点，它可以直接与工作机构直接联接，不需要减速装置，使传动结构大为简化。

低速大扭矩液压马达广泛用于起重、运输、建筑、矿山和船舶等机械上。

低速大扭矩液压马达的基本形式有三种:它们分别是曲柄连杆马达(Crank-rodMotor)、静力平衡马达(HydrostaticBalanceMotor)和多作用内曲线马达(MultistrokeMotor)。

下面分别予以介绍。

2.5.3.1曲柄连杆低速大扭矩液压马达Crank-rodHydraulicMotor图2.25曲柄连杆式液压马达的工作原理曲柄连杆式低速大扭矩液压马达应用较早，国外称为斯达发(Staffa)液压马达。

我国的同类型号为JMZ型，其额定压力16MPa，最高压力21MPa，理论排量最大可达6.140r/min。

图2.25是曲柄连杆式液压马达的工作原理,马达由壳体、曲柄-连杆-活塞组件、偏心轴及配油轴组成，壳体1内沿圆周呈放射状均匀布置了五只缸体，形成星形壳体;缸体内装有活塞2，活塞2与连杆3通过球绞连接，连杆大端做成鞍型圆柱瓦面紧贴在曲轴4的偏心圆上，其圆心为，它与曲轴旋转中心的偏心矩，液压马达的配流轴5与曲轴通过十字键连结在一起，随曲轴一起转动，马达的压力油经过配流轴通道，由配流轴分配到对应的活塞油缸，在图中，油缸的四、五腔通压力油，活塞受到压力油的作用;在其余的活塞油缸中，油缸一处过度状态，与排油窗口接通的是油缸二、三;根据曲柄连杆机构运动原理，受油压作用的柱塞就通过连赶对偏心圆中心作用一个力N，推动曲轴绕旋转中心转动，对外输出转速和扭矩，如果进、排油口对换，液压马达也就反向旋转。

随着驱动轴、配流轴转动，配流状态交替变化。

在曲轴旋转过程中，位于高压侧的油缸容积逐渐增大，而位于低压侧的油缸的容积逐渐缩小，因此，在工作时高压油不断进入液压马达，然后由低压腔不断排出。

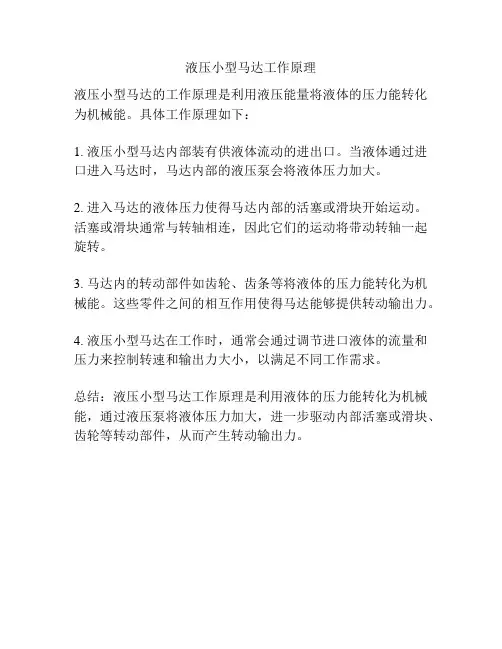

液压小型马达工作原理
液压小型马达的工作原理是利用液压能量将液体的压力能转化为机械能。

具体工作原理如下：
1. 液压小型马达内部装有供液体流动的进出口。

当液体通过进口进入马达时，马达内部的液压泵会将液体压力加大。

2. 进入马达的液体压力使得马达内部的活塞或滑块开始运动。

活塞或滑块通常与转轴相连，因此它们的运动将带动转轴一起旋转。

3. 马达内的转动部件如齿轮、齿条等将液体的压力能转化为机械能。

这些零件之间的相互作用使得马达能够提供转动输出力。

4. 液压小型马达在工作时，通常会通过调节进口液体的流量和压力来控制转速和输出力大小，以满足不同工作需求。

总结：液压小型马达工作原理是利用液体的压力能转化为机械能，通过液压泵将液体压力加大，进一步驱动内部活塞或滑块、齿轮等转动部件，从而产生转动输出力。

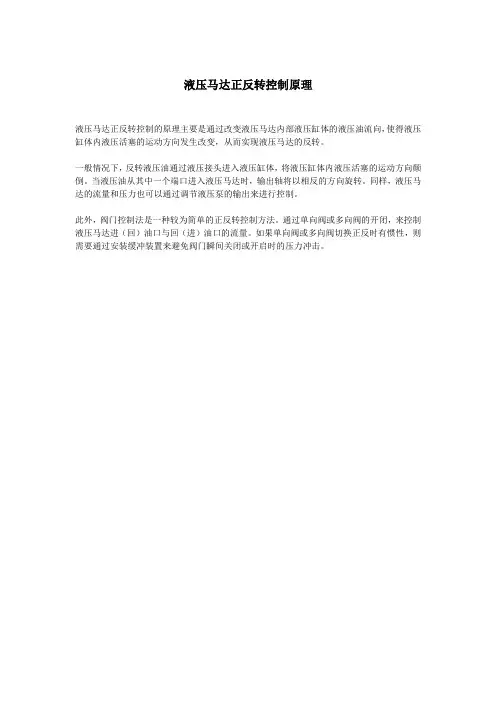

液压马达正反转控制原理
液压马达正反转控制的原理主要是通过改变液压马达内部液压缸体的液压油流向，使得液压缸体内液压活塞的运动方向发生改变，从而实现液压马达的反转。

一般情况下，反转液压油通过液压接头进入液压缸体，将液压缸体内液压活塞的运动方向颠倒。

当液压油从其中一个端口进入液压马达时，输出轴将以相反的方向旋转。

同样，液压马达的流量和压力也可以通过调节液压泵的输出来进行控制。

此外，阀门控制法是一种较为简单的正反转控制方法。

通过单向阀或多向阀的开闭，来控制液压马达进（回）油口与回（进）油口的流量。

如果单向阀或多向阀切换正反时有惯性，则需要通过安装缓冲装置来避免阀门瞬间关闭或开启时的压力冲击。

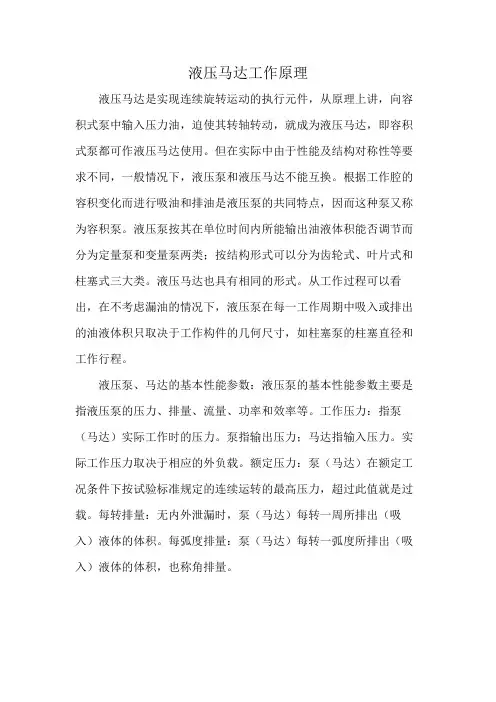

液压马达工作原理
液压马达是实现连续旋转运动的执行元件，从原理上讲，向容积式泵中输入压力油，迫使其转轴转动，就成为液压马达，即容积式泵都可作液压马达使用。

但在实际中由于性能及结构对称性等要求不同，一般情况下，液压泵和液压马达不能互换。

根据工作腔的容积变化而进行吸油和排油是液压泵的共同特点，因而这种泵又称为容积泵。

液压泵按其在单位时间内所能输出油液体积能否调节而分为定量泵和变量泵两类；按结构形式可以分为齿轮式、叶片式和柱塞式三大类。

液压马达也具有相同的形式。

从工作过程可以看出，在不考虑漏油的情况下，液压泵在每一工作周期中吸入或排出的油液体积只取决于工作构件的几何尺寸，如柱塞泵的柱塞直径和工作行程。

液压泵、马达的基本性能参数：液压泵的基本性能参数主要是指液压泵的压力、排量、流量、功率和效率等。

工作压力：指泵（马达）实际工作时的压力。

泵指输出压力；马达指输入压力。

实际工作压力取决于相应的外负载。

额定压力：泵（马达）在额定工况条件下按试验标准规定的连续运转的最高压力，超过此值就是过载。

每转排量：无内外泄漏时，泵（马达）每转一周所排出（吸入）液体的体积。

每弧度排量：泵（马达）每转一弧度所排出（吸入）液体的体积，也称角排量。

液压马达原理和分类液压马达是一种通过压力和流量的变化来实现转动功效的机械装置。

它主要由外壳、转子、驱动装置和控制装置等组成。

液压马达的工作原理是利用液压系统中的液压能，将液压能转化为机械能，从而带动外部装置或设备进行工作。

液压马达的分类主要有以下几种：1.齿轮式液压马达：齿轮式液压马达是最常见的一种类型。

它由一个或多个齿轮对组成，液体流过齿轮对时，齿轮对会随之转动，实现液压能转化为机械能的目的。

齿轮式液压马达结构简单、体积小，但转矩较小，适用于低速、中等转矩的工作环境。

2.活塞式液压马达：活塞式液压马达是一种以活塞为转动元件的液压马达。

它通常由一个或多个由活塞和曲柄机构组成的转子组成。

当液体进入马达内部时，马达内的活塞受到液体压力的作用而运动，从而实现液压能转化为机械能。

活塞式液压马达的转矩较大，适用于高负载、高速转动的场合。

3.转子式液压马达：转子式液压马达是一种将液压能转化为机械能的转子驱动装置。

它主要由转子、传动轴和液压缸壳等组成。

当液体进入液压缸壳时，液压能使得转子转动，从而带动外部设备工作。

转子式液压马达结构紧凑、效率高，适用于高速、中负载的工作环境。

4.转轴式液压马达：转轴式液压马达是一种在液压系统中直接安装于机械设备轴上的马达。

它与液压泵使用相同的轴承和密封，可以直接通过液压马达实现机械设备的转动。

转轴式液压马达结构简单、安装方便，适用于需要频繁拆卸和维护的工作环境。

总的来说，液压马达是一种通过液压能转化为机械能的驱动装置。

根据驱动原理和结构不同，液压马达可分为齿轮式、活塞式、转子式和转轴式等几种类型。

每种类型的液压马达都有其适用的工作环境和特点，需要根据实际情况选择合适的液压马达。

液压马达用途液压马达是一种将液压能转化为机械能的装置，具有广泛的应用领域。

本文将从液压马达的工作原理、分类、特点以及应用领域等方面进行详细介绍。

一、液压马达的工作原理液压马达是利用流体静力学和动力学原理，将液体的动能转化为机械能的装置。

它由油缸、活塞、转子、轴承等部件组成。

当高压油液进入液压马达内部时，通过活塞和转子的作用，产生了旋转运动，从而将液体动能转化为机械能，带动机械设备工作。

二、液压马达的分类1. 齿轮式液压马达：齿轮式液压马达是最简单、最常见的一种类型。

它由两个相互啮合的齿轮组成，在高速旋转时将流体推向出口。

齿轮式液压马达适用于低速高扭矩输出。

2. 涡轮式液压马达：涡轮式液压马达利用了流体在高速旋转时产生的离心力，将液体动能转化为机械能。

它适用于高速低扭矩输出。

3. 活塞式液压马达：活塞式液压马达是一种高效、高扭矩输出的液压马达。

它由多个活塞和缸体组成，通过活塞在缸体内的上下运动，将液体动能转化为机械能。

三、液压马达的特点1. 高效：相比传统机械传动方式，液压马达具有更高的传动效率。

2. 可靠：由于其结构简单、使用寿命长等优点，液压马达具有较高的可靠性。

3. 适应性强：不同类型的液压马达可以适应不同的工作环境和工作要求。

4. 扭矩大：活塞式液压马达可以输出较大的扭矩，适用于重载设备。

5. 轻便：相比传统机械传动方式，液压马达具有更轻便的结构和更小的占地面积。

四、应用领域1. 工程机械领域：如挖掘机、装载机、推土机等。

2. 农业机械领域：如拖拉机、收割机等。

3. 船舶领域：如舵机、推进器等。

4. 石油工业领域：如钻井平台、油泵等。

5. 交通运输领域：如汽车液压转向器、液压刹车器等。

6. 电力工业领域：如水轮发电机组、风力发电机组等。

总之，液压马达具有广泛的应用领域，可以为各种类型的设备提供高效稳定的动力支持。

随着科技的不断进步和应用需求的不断增加，液压马达在未来将会有更广阔的应用前景。

煤矿用液压马达原理
煤矿用液压马达原理:
液压马达是一种将液压能转化为机械能的装置，广泛应用于各种工业领域，其中包括煤矿工业。

液压马达的原理是依靠液压系统中的液体压力将输入的液压能转换为转动力矩。

液压马达的工作原理与液压缸类似，都是通过液体的压力差来产生力。

液压马达由外壳、驱动轴、传动装置和液压装置等组成。

液压马达的外壳是一个密封的容器，内部有液压驱动轴和传动装置。

当液体经过马达内的液压装置时，液体会带动液压驱动轴旋转，从而驱动传动装置输出转动力矩。

液压马达使用的液体通常是液压油，通过液压泵将液压油送入液压马达，形成一定的压力。

液压马达内部的液体受到高压力的作用，使得驱动轴和传动装置产生转动力矩。

液体压力越高，液压马达输出的转动力矩就越大。

煤矿中使用液压马达的一个典型应用是用于煤矿机械的驱动系统。

煤矿机械通常需要大量的驱动力和转动力矩，而液压马达正好能够提供这种能量。

液压马达能够通过液压系统中的液压能将驱动力转化为机械能，使得煤矿机械能够高效地工作。

总之，煤矿用液压马达利用液体压力将液压能转换为机械能，是煤矿工业中常用的动力装置。

其工作原理是通过液体的压力差产生转动力矩，应用于煤矿机械的驱动系统，提供驱动力和转动力矩，实现高效工作。

液压马达的工作原理[全文5篇]第一篇：液压马达的工作原理液压马达的工作原理1.叶片式液压马达由于压力油作用，受力不平衡使转子产生转矩。

叶片式液压马达的输出转矩与液压马达的排量和液压马达进出油口之间的压力差有关，其转速由输入液压马达的流量大小来决定。

由于液压马达一般都要求能正反转，所以叶片式液压马达的叶片要径向放置。

为了使叶片根部始终通有压力油，在回、压油腔通人叶片根部的通路上应设置单向阀，为了确保叶片式液压马达在压力油通人后能正常启动，必须使叶片顶部和定子内表面紧密接触，以保证良好的密封，因此在叶片根部应设置预紧弹簧。

叶片式液压马达体积小，转动惯量小，动作灵敏，可适用于换向频率较高的场合，但泄漏量较大，低速工作时不稳定。

因此叶片式液压马达一般用于转速高、转矩小和动作要求灵敏的场合。

2.径向柱塞式液压马达径向柱塞式液压马达工作原理，当压力油经固定的配油轴4的窗口进入缸体内柱塞的底部时，柱塞向外伸出，紧紧顶住定子的内壁，由于定子与缸体存在一偏心距。

在柱塞与定子接触处，定子对柱塞的反作用力为。

力可分解为和两个分力。

当作用在柱塞底部的油液压力为ｐ，柱塞直径为ｄ，力和之间的夹角为X时，力对缸体产生一转矩，使缸体旋转。

缸体再通过端面连接的传动轴向外输出转矩和转速。

以上分析的一个柱塞产生转矩的情况，由于在压油区作用有好几个柱塞，在这些柱塞上所产生的转矩都使缸体旋转，并输出转矩。

径向柱塞液压马达多用于低速大转矩的情况下。

3.轴向柱塞马达轴向柱塞泵除阀式配流外，其它形式原则上都可以作为液压马达用，即轴向柱塞泵和轴向柱塞马达是可逆的。

轴向柱塞马达的工作原理为，配油盘和斜盘固定不动，马达轴与缸体相连接一起旋转。

当压力油经配油盘的窗口进入缸体的柱塞孔时，柱塞在压力油作用下外伸，紧贴斜盘斜盘对柱塞产生一个法向反力ｐ，此力可分解为轴向分力及和垂直分力Q。

Q与柱塞上液压力相平衡，而Q则使柱塞对缸体中心产生一个转矩，带动马达轴逆时针方向旋转。

从工作原理上讲，液压传动中的液压泵和液压马达都是靠工作积的容积变化而工作的。

因此说泵可以作马达用，马达可作泵用。

实际上由于两者工作状态不一样，为了更好发挥各自工作性能，在结构上存在差别，所以不能通用。

高速液压马达的主要特点是：转速较高、转动惯量小、便于起动和制动，调节(调速和换向)灵敏度高。

通常高速马达的输出转矩不大，仅几十N〃m 到几百N〃m，∴又称高速小转矩液压马达。

低速液压马达的特点：排量大、体积小、转速低，可低到每分钟几转，能直接与工作机构连接，不需减速装置，使传动机构大大简化。

低速马达输出转矩较大，可达几千N〃m到几万N〃m，∴又称低速大转矩马达。

3、液压泵与液压马达的异同①各种液压泵和液压马达均是利用“密封容积(腔)”的周期性变化来工作的。

工作中均需要有配流盘等装置辅助，而且，“密封容积”分为高压区和低压区两个独立部分。

②二者在工作中均会产生困油现象和径向力不平衡，液压冲击、流量脉动和液体泄漏等一些共同的物理现象。

③液压泵和马达是机械能和压力能互相转换的动力装置，转换过程中均有能量损失，所以均有容积效率、机械效率和总效率，三者效率之间关系也相同，计算效率时，要清楚输入量与输出量的关系。

④液压泵和马达工作原理是可逆的，理论上输入与输出量有相同的数学关系；⑤液压泵和液压马达最重要的结构参数都是排量，排量的大小反映了液压泵和液压马达的性能。

①动力不同液压马达是靠输入液体压力来启动工作的，而液压泵是由电动机等其他动力装置直接带动的，因此结构上有所不同。

马达容积密封必须可靠，为此，叶片式马达叶片根部装有燕尾弹簧，使其始终贴紧定子，以便马达顺利起动。

②配流机构进出油口的不同液压马达有正、反转要求，所以配流机构是对称的，进出油口孔径相同；而液压泵一般为单向旋转，其配流机构及卸荷槽不对称，进出油口孔径不同。

③自吸性的差异液压马达依靠压力油工作，不需要有自吸性；而液压泵必须有自吸能力。

④防止泄漏形式不同液压泵采用内泄漏形式，内部泄漏口直接与液压泵吸油口相通；而马达是双向运转，高低压油口互相变换，所以采用外泄漏式结构。

液压马达调速的原理
液压马达调速的原理是通过改变液压马达的供油量或供油压力来调节其转速。

液压马达是一种利用液压能将液压能转换为机械能的装置，其工作原理类似于液压马达，液压马达是根据液压动力原理，通过液压油的压力和流量控制传动部分的转动，完成工作。

调速是指根据工作需求，使液压马达转速稳定在一个预设的数值。

液压马达调速可以通过两种方式来实现：
1. 改变供油量：通过调节液压马达的进油量，可以改变供油的流量，从而控制液压马达的转速。

一般来说，增加进油量可以提高转速，减少进油量可以降低转速。

2. 改变供油压力：通过调节液压马达的进油压力，可以改变供油的强度，从而控制液压马达的转速。

一般来说，增加进油压力可以提高转速，降低进油压力可以降低转速。

调速的具体步骤如下：
1. 确定需要调速的目标数值，例如需要将液压马达的转速调整到1000转/分钟。

2. 根据目标数值，通过改变液压马达的供油量或供油压力来调节其转速。

可以通过增加或减少控制阀门的开度或调节调速泵的工作压力来实现。

3. 实时监测液压马达的转速，并与目标数值进行对比。

如果转速偏离目标数值，再次调节供油量或供油压力，直到转速达到预设的目标。

需要注意的是，液压马达调速需要根据具体的工作条件和要求
进行调整，不同的工况可能需要不同的调速方式和参数。

因此，在实际应用中，需要根据具体情况进行调试和优化。

液压马达控制原理
在汽轮机预热和冷却期间，汽轮机转子静止状态经过比较短的时间以后，温差会变大，转子会因不同的热膨胀而弯曲，这将导致转子的重心相对与旋转中心偏移，造成在机组再次运行时振动增加。

因此，在此过程中需要通过盘车装置以较低的转速带动转子旋转，来减小转子因热膨胀而造成的弯曲。

液压盘车是通过盘车电磁阀的失电，使单向阀打开，顶轴油通过液压马达的通油盘上进油口，进入马达经配油盘的分配，会在两或三个活塞底部产生推力F；F可以分解为两个力，一个是沿曲轴旋转中心O与偏心轮圆心O1的连线OO1方向的力Fr ，另一个为垂直于连线OO1方向的切向力Ft，Ft对偏心曲轴的旋转中心O会产生一个力矩使曲轴转动；虽然由每个活塞产生的力矩大小不同，但它们方向相同，这些力矩的总和驱使输出轴旋转作功；而其余的三或两个活塞则在偏心曲轴的作用下后退，把柱塞缸内的油通过配油盘推回油箱。

在每一个作功周期内，各柱塞缸腔体依次接通进、回油，由于配油盘和偏心曲轴的相对位置不变，任何时候总有两个或三个活塞与配油盘的进油口相通，且对偏心轴旋转中心产生的力矩方向不变，从而也就保证了马达带动汽轮机转子的连续匀速旋转。

需要停止盘车时，使盘车电磁阀带电，单向阀在弹簧力的作用下关闭，从而切断了供至盘车的顶轴油，从而停盘车。
