模电实验02_基本放大电路实验

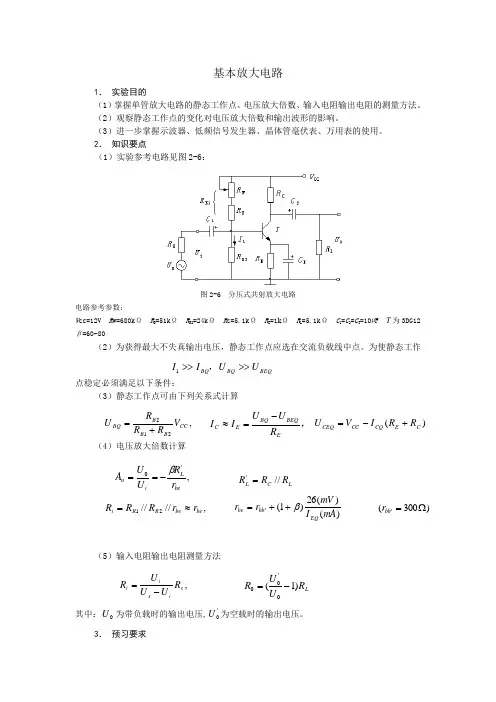

基本放大电路1． 实验目的 （1）掌握单管放大电路的静态工作点、电压放大倍数、输入电阻输出电阻的测量方法。

（2）观察静态工作点的变化对电压放大倍数和输出波形的影响。

（3）进一步掌握示波器、低频信号发生器、晶体管毫伏表、万用表的使用。

2． 知识要点（1）实验参考电路见图2-6：图2-6 分压式共射放大电路电路参考参数：V cc=12V R w=680k Ω R B =51k Ω R B2=24k Ω R c=5.1k Ω R E =1k Ω R L =5.1k Ω C 1=C 2=C 3=10µF T 为3DG12β=60~80（2）为获得最大不失真输出电压，静态工作点应选在交流负载线中点。

为使静态工作点稳定必须满足以下条件：（3）静态工作点可由下列关系式计算（4）电压放大倍数计算（5）输入电阻输出电阻测量方法其中：0U 为带负载时的输出电压,'0U 为空载时的输出电压。

3． 预习要求BEQBQBQ UUI I >>>>，1，EBEQBQE C R U UI I -=≈,'0beLiu r R U U A β-==LC L R R R //'=,////21be be R R i r r R R R ≈=)()(26)1('mA I mV r r EQ bb be β++=,s is i i R U U U R -=LR U U R )1('00-=)300('Ω=bb r ,212CC B B B BQ V R R R U +=)(C E CQ CC CEQ R R I V U +-=（1）复习晶体管放大电路中有关静态和动态性能的基本内容并认真阅读实验指导书。

（2）掌握R B1与静态工作点之间的关系，以及电压放大倍数的增大或减小对应于R B1如何变化？（3）对各思考题做初步回答。

（4）对动态和静态有关参数进行理论计算。

模电实验报告-实验⼆两级放⼤电路实验模电实验报告实验名称：实验时间：第（）周，星期（），时段（）实验地点：教（）楼（）室指导教师：学号：班级：姓名：实验三两级放⼤电路⼀、实验⽬的进⼀步掌握交流放⼤器的调试和测量⽅法，了解两级放⼤电路调试中的某些特殊问题；⼆、实验电路实验电路如图5-1所⽰，不加C F ，R F 时是⼀个⽆级间反馈的两级放⼤电路。

在第⼀级电路中，静态⼯作点的计算为3Β11123R V V R R R ≈++, B1BE1E1C156V V I I R R -≈≈+, CE11C1456()V V I R R R =-++ 9B21789R V V R R R ≈++, B2BE2E2C21112V V I I R R -≈≈+, C2CE21101112()V V I R R R =-++图5-1 实验原理图第⼀级电压放⼤倍数14i2V1be115(//)(1)R R A r R ββ=-++其中i2789be2211()////[(1)]R R R R r R β=+++第⼆级电压放⼤倍数21013V2be2211(//)(1)R R A r R ββ=-++总的电压放⼤倍数O1O2O2V V1V2O1ii V V V A A A V V V ===gg gg gg 三、预习思考题1、学习mutisim2001或workbenchEDA5.0C 电⼦仿真软件2、按实际电路参数，估算E1I 、CE1V 、C1I 和E2I 、CE2V 、C2I 的理论值3、按预定静态⼯作点，以β1 =β2 = 416计算两级电压放⼤倍数V A4、拟定Om V g的调试⽅法四、实验内容和步骤1、按图5-1连接电路（三极管选⽤元件库中NPN 中型号National 2N3904）2、调整静态⼯作点调节R 1和R 7分别使E1V =1.7V ，E2V =1.7V 左右，利⽤软件菜单Analysis 中DC OpratingPoint 分析功能或者使⽤软件提供的数字万⽤表（Multimeter ）测量各管C V 、E V 、B V 。

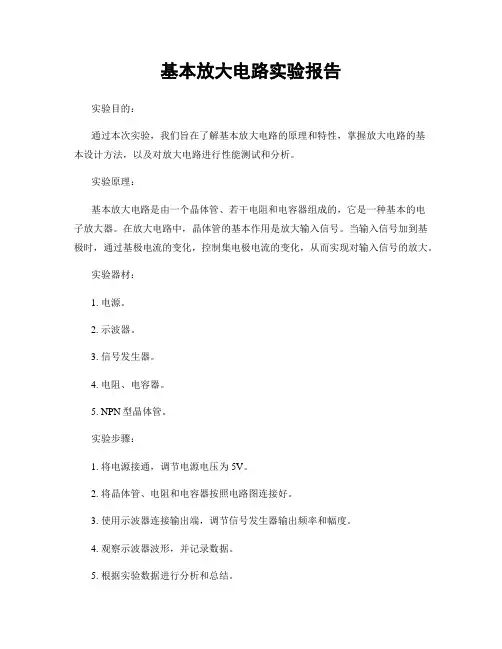

基本放大电路实验报告实验目的：通过本次实验，我们旨在了解基本放大电路的原理和特性，掌握放大电路的基本设计方法，以及对放大电路进行性能测试和分析。

实验原理：基本放大电路是由一个晶体管、若干电阻和电容器组成的，它是一种基本的电子放大器。

在放大电路中，晶体管的基本作用是放大输入信号。

当输入信号加到基极时，通过基极电流的变化，控制集电极电流的变化，从而实现对输入信号的放大。

实验器材：1. 电源。

2. 示波器。

3. 信号发生器。

4. 电阻、电容器。

5. NPN型晶体管。

实验步骤：1. 将电源接通，调节电源电压为5V。

2. 将晶体管、电阻和电容器按照电路图连接好。

3. 使用示波器连接输出端，调节信号发生器输出频率和幅度。

4. 观察示波器波形，并记录数据。

5. 根据实验数据进行分析和总结。

实验结果分析：通过本次实验，我们成功搭建了基本放大电路，并利用示波器观察到了输入信号和输出信号的波形。

在不同频率和幅度下，我们观察到了放大电路的放大效果，并记录了相应的数据。

通过对数据的分析，我们可以得出放大电路的增益、频率响应等性能参数，从而对放大电路的特性有了更深入的了解。

实验总结：本次实验使我们对基本放大电路有了更深入的了解，掌握了放大电路的基本设计方法，以及对放大电路进行性能测试和分析的技能。

通过实验，我们对放大电路的原理和特性有了更清晰的认识，为今后的学习和研究奠定了基础。

结语：通过本次实验，我们对基本放大电路有了更深入的了解，掌握了放大电路的基本设计方法，以及对放大电路进行性能测试和分析的技能。

希望通过今后的学习和实践，我们能够更加熟练地运用放大电路，为电子技术的发展贡献自己的一份力量。

以上就是本次基本放大电路实验的实验报告，谢谢阅读！。

最新模电实验二实验报告实验目的：1. 理解并掌握模拟电子技术中的基本概念和原理。

2. 学习使用常见的模拟电子实验仪器和设备。

3. 通过实验验证基本的模拟电路设计和分析方法。

4. 培养学生的动手能力和解决实际问题的能力。

实验内容：1. 设计并搭建基本的放大电路，包括共射放大器、共集放大器和共基放大器。

2. 测量并记录不同配置下放大器的输入阻抗、输出阻抗、增益和频率响应。

3. 实验中使用示波器观察放大器对不同输入信号的响应特性。

4. 搭建滤波电路，包括低通、高通、带通和带阻滤波器，并测量其频率特性。

5. 分析实验数据，与理论值进行比较，探讨误差来源。

实验设备和材料：1. 模拟电子技术实验箱。

2. 示波器。

3. 万用表。

4. 信号发生器。

5. 电阻、电容、二极管、晶体管等基本电子元件。

实验步骤：1. 根据实验指导书的要求，正确连接电路元件，搭建放大电路。

2. 调整信号发生器，产生所需频率和幅度的输入信号。

3. 使用示波器观察并记录放大器的输出波形，调整电路直至达到预期效果。

4. 改变电路配置，重复步骤2和3，测量不同放大器类型的特性。

5. 搭建滤波电路，并使用示波器和信号发生器测试其性能。

6. 使用万用表测量电路的输入阻抗、输出阻抗和增益。

7. 记录所有实验数据，并进行整理分析。

实验结果与分析：1. 列出实验中测量到的输入阻抗、输出阻抗、增益等参数，并与理论值进行对比。

2. 分析滤波电路的频率响应特性，验证其设计的有效性。

3. 讨论实验中遇到的问题及其解决方案，分析可能的误差来源。

4. 根据实验结果，提出改进电路设计的建议。

结论：通过本次实验，我们成功地搭建并测试了不同类型的放大器和滤波电路。

实验结果与理论预测相符，验证了模拟电路设计的基本原理。

同时，实验过程中遇到的问题和挑战也加深了我们对模拟电子技术的理解。

通过动手实践，我们的实验技能和问题解决能力得到了提升。

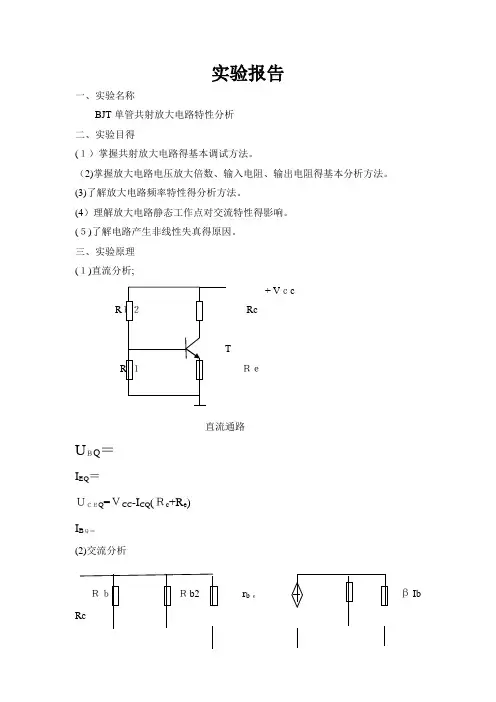

实验报告一、实验名称BJT单管共射放大电路特性分析二、实验目得(１）掌握共射放大电路得基本调试方法。

（2)掌握放大电路电压放大倍数、输入电阻、输出电阻得基本分析方法。

(3)了解放大电路频率特性得分析方法。

(4）理解放大电路静态工作点对交流特性得影响。

(５)了解电路产生非线性失真得原因。

三、实验原理(１)直流分析;+ VｃcR RcＲｅ直流通路UＢQ＝I EQ＝ＵＣＥQ=ＶCC-I CQ(Ｒc+R e)I BＱ＝(2)交流分析r bｅβIb交流通路r be=r'bb+(1+β）Au=－βRi= Rb1//Rb２//ｒbeＲo=Rc四、实验内容(1）静态工作点分析测量值计算值U BQ(V)U CQ(Ｖ)U EQ(V) ＵBEQ(V) U CEQ（V）ＩCＱ（mA) ２、53 6、77 1、9１０、6２4、86 1、06计算值:U BEQ＝U BQ-ＵEQ=2、５3-1、91＝０、6２VU CEQ=ＵCQ-ＵEQ=6、77-1、91=4、86VI CQ≈IＥQ＝＝１、91/1、8=１、06mＡ(2)电压放大倍数测量在放大电路输入端加入频率为1KＨZ，有效值为5mV得正弦信号ｕｕo得波形。

在u o波形不失真i,同时用示波器观察放大电路输出电压得条件下,测量当R L＝5、1KΩ与开路时得U i与U O值,计算电压放大倍数A u。

ＲL(KΩ) 测量值计算值U i（mV) Uｏ(mV) A u5、1 4、999 －３01、5４-6０、32计算值：A U=＝－30１、5４/４、9９9=－60、3２(３)共射放大电路波形失真分析截止失真：接通信号源与直流电源,改变滑动变阻器为原阻值75%使波形出现截止失真饱与失真:适当增大输入电压,并改变滑动变阻器为原阻值５%波形出现饱与失真五、实验结论(1)在波形上,可以读出输入与输出电压得峰值，从而求出增益Aｕ。

同时发现,输入输出电压相位相反。

（２）放大器在线性工作范围内,可以将信号不失真地放大,超过这个线性范围后，其输出信号将产生非线性失真。

模电电路实验实验目的本实验旨在通过搭建和调试模电电路，加深对模拟电路基本概念的理解，掌握模拟电路的测量方法和调试技巧。

实验器材和材料•功能发生器•双踪示波器•直流电源•可变电阻•电容和电感元件•万用表•连接线等实验内容实验一：直流偏置电源实验目的通过搭建直流偏置电源电路，了解直流稳压电源的工作原理，掌握直流电源的调整和测量方法。

实验步骤1.将直流电源连接到功能发生器的输出端。

2.将功能发生器与示波器相连，观察输出波形，调整幅度和频率。

3.将可变电阻与电容和电感元件连接，调整阻值和测量电压，观察电路输出。

4.依次改变电容和电感元件的数值，观察输出波形的变化。

实验目的通过搭建放大电路，了解放大电路的工作原理，掌握放大电路的测量技巧和放大倍数的调整方法。

实验步骤1.将功能发生器与放大电路相连，调整输出波形的幅度和频率。

2.使用万用表测量放大电路的输入和输出电压，计算放大倍数。

3.改变电阻的数值，观察输出波形的变化，调整放大倍数。

4.将频率调整到共振频率附近，观察输出波形是否失真。

实验目的通过搭建滤波电路，了解滤波电路的工作原理，掌握滤波电路的计算和测量方法。

实验步骤1.将功能发生器与滤波电路相连，调整输出波形的幅度和频率。

2.使用示波器观察输出波形，并测量输出电压。

3.根据测量值计算滤波电路的截止频率和增益。

4.改变电容和电感元件的数值，观察输出波形的变化，调整截止频率和增益。

实验结果分析通过实验一、实验二和实验三的实验，我们可以对模拟电路的基本原理有更深入的理解。

实验一主要了解了直流偏置电源的工作原理和调整方法；实验二主要了解了放大电路的工作原理和调整方法；实验三主要了解了滤波电路的工作原理和调整方法。

通过这些实验，我们还可以了解到电容和电感元件对电路性能的影响，并且掌握了测量和调试模拟电路的技巧。

实验总结通过本次模拟电路实验，我们深入了解了模拟电路的基本原理和调试方法。

我们掌握了直流偏置电源、放大电路和滤波电路的工作原理和调整方法，并通过实际的实验操作加深了理论的理解。

模电实验报告模拟电子实验报告一、引言模拟电子实验是电子信息工程类专业中一门非常重要的课程，通过这门实验课程，我们可以更加深入地了解模拟电路的基本原理和特性。

本次实验我们将学习并掌握一些基本的模拟电路，包括放大电路、滤波电路和振荡电路等。

二、实验一：放大电路1. 实验目的掌握放大电路的基本原理和特性，了解电压放大和功率放大的区别。

2. 实验原理放大电路是指通过放大器将输入信号放大后输出的电路。

信号放大可以分为电压放大和功率放大两种。

电压放大是指将输入信号的电压放大到一定倍数后输出，而功率放大是指将输入信号的功率放大到一定倍数后输出。

3. 实验步骤(1) 搭建共射放大电路，连接电路中的电阻和电容。

(2) 接通电源，调节电源电压和放大器参数。

(3) 输入不同幅度的信号，观察输出信号的变化。

4. 实验结果通过实验我们可以观察到输入信号经过放大电路后，输出信号的电压发生了变化。

当输入信号的幅度较小时，输出信号的幅度也较小；而当输入信号的幅度较大时，输出信号的幅度也较大。

这说明了放大电路可以放大输入信号的电压。

三、实验二：滤波电路1. 实验目的了解滤波电路的基本原理和滤波效果。

2. 实验原理滤波电路是指通过电容、电感和电阻等元件对输入信号进行滤波处理的电路。

滤波电路可以将输入信号中的某些频率成分削弱或者消除，从而得到滤波后的信号。

3. 实验步骤(1) 搭建RC低通滤波电路，连接电容和电阻。

(2) 接通电源，调节电源电压和电路参数。

(3) 输入不同频率的信号，观察输出信号的变化。

4. 实验结果通过实验我们可以观察到当输入信号的频率较低时，输出信号几乎与输入信号一致；而当输入信号的频率较高时，输出信号的幅度明显下降。

这说明了低通滤波电路可以将高频信号削弱，从而实现对输入信号的滤波处理。

四、实验三：振荡电路1. 实验目的了解振荡电路的基本原理和振荡条件。

2. 实验原理振荡电路是指通过反馈回路将一部分输出信号再次输入到输入端，从而使得电路产生自激振荡的现象。

基本放大电路研究实验报告引言基本放大电路是电子工程领域中的一个重要概念，它在信号处理和放大方面扮演着关键角色。

通过对基本放大电路的研究实验，我们可以更好地理解电路原理和信号放大的过程。

本实验报告将详细介绍基本放大电路研究实验的步骤和结果。

实验目的本实验的主要目的是通过搭建基本放大电路，研究电路中的电压放大效应，并探索不同的电路参数对放大效果的影响。

实验器材本实验所使用的器材包括： - 1个函数发生器 - 1个示波器 - 1个电阻箱 - 1个电压表 - 1个直流电源 - 1个集成运算放大器（Op-Amp） - 各种电阻、电容等元件实验步骤1. 搭建基本放大电路首先，我们需要根据实验要求搭建基本放大电路。

基本放大电路通常由一个输入端口、一个输出端口和一个反馈回路组成。

根据实验需要，我们可以选择不同的电路结构和元件参数进行搭建。

2. 连接实验器材将函数发生器的输出端连接到放大电路的输入端口，将示波器的探头连接到放大电路的输出端口。

此外，还需要将电压表连接到电路中以测量电路中的电压变化。

3. 设置函数发生器根据实验要求，设置函数发生器的输出信号频率和幅度。

可以逐步调整频率和幅度，观察电路的响应情况。

4. 测量电路参数使用电压表测量电路中的电压变化，并记录下来。

通过测量不同位置的电压值，我们可以分析电路中的电压放大效应。

5. 更改电路参数通过更改电路中的元件参数，如电阻、电容等，我们可以观察到电路响应的变化。

可以尝试不同的参数组合，以获得最佳的放大效果。

6. 分析实验结果根据实验测量数据，分析电路中的电压放大效果。

可以绘制出电压-频率曲线图和电压-幅度曲线图，以更好地理解电路的特性。

实验结果根据实验步骤的执行和数据的测量，我们得到了如下实验结果： 1. 在一定频率范围内，电路的电压放大效果良好，可以达到设定的放大倍数。

2. 通过更改电路中的元件参数，我们可以调整电压放大的范围和响应特性。

结论基本放大电路是一种常见的电子电路结构，它可以在信号处理和放大方面发挥重要作用。

放大电路的静态和动态分析一． 实验目的（1） 掌握放大电路的基本组成及原理。

（2） 了解放大电路静态工作点的设置及调试方法。

（3） 掌握放大电路主要性能指标的测试方法。

（4） 了解负反馈对电路性能的影响。

二． 实验仪器及器件（1） 信号提供︰直流稳压电源、函数信号发生器。

（2） 测量：万用表、示波器。

（3） 电路连接：面包板、电阻和电容、晶体三极管。

三． 实验原理1． 晶体管分类﹑符号及外特性（简述）2．放大电路的特点（简述放大的对象、本质、特征和前提） 3．共射放大电路的组成及原理 实验电路如下图所示：u O+V CC+-R e1100O R C12k OR e22kOu i +-++C 1C 2R b120k O R b210k O10µF +C 347µF10µF (+12V)T 1R L 3.3kOR w 50k O（简述工作原理，并对电路进行动态和静态分析，w R 取5Ωk ，,bb r 、β值自行查找）四． 实验内容、步骤及要求（一）应用Multisim 软件对电路进行直流工作点分析和动态分析1．w R 取值40Ωk ，测试直流工作点；输入峰-峰值20mV 、1kHz 的正弦波，观测输出波形。

2．w R 取值5Ωk ，测试直流工作点；输入峰-峰值20mV 、1kHz 的正弦波，观测输出波形。

（实验报告中附上相应的截图）（二）用面包板搭建电路进行相关测试 1．检测三极管的好坏；2．按电路原理图在面包板上接好电路； （三）在实验室进行测试1．静态工作点的调整及对动态性能的影响（1）．w R 取值40Ωk ，测试直流工作点；输入峰-峰值20mV 、1kHz 的正弦波，观测输出波形并在下图中画出。

（2）．w R 取值40Ωk ，测试直流工作点；输入峰-峰值20mV 、1kHz 的正弦波，观测输出波形并在下图中画出。

实测 计算值w RBQ U ／V EQ U ／V CQ U ／V EQ I ／mA CQI ／mA BEQ U ／V CEQ U ／V40Ωk 5Ωkiv t2．动态性能的测量调节w R 的值，使得BE U 接近6伏，输入峰-峰值20mV 、1kHz 的正弦波。

实验二 晶体管共射极单管放大器一、实验目的1．学会放大器静态工作点的调试方法，分析静态工作点对放大器性能的影响。

2. 掌握放大器电压放大倍数、输入电阻输出电阻及最大不失真输出电压的测试 方法。

3．熟悉常用电子仪器及模拟电路实验设备的使用。

二、实验原理图2—l 为射极偏置放大电路(分压式工作点稳定电路)实验电路图。

它的偏置电路采用R B1和R B2组成的分压电路，并在发射极中接有电阻RE ，以稳定放大器的静态工作点。

当在放大器的输入端加入输入信号Ui 后，在放大器的输出端便可得到一个与Ui 相位相反，幅值被放大了的输出信号Uo ，从而实现了电压放大。

图2—l 共射极偏置放大电路在图2-1电路中，当流过偏置电阻R B1和R B2的电流远大于晶体管T 的基极电流I B 时(一般5一10倍)，则它的静态工作点可用下式估算CC b b b B V R R R U 212+=eBe BE B EQ CQ R U R U U I I ≈-=≈ )(e C CQ CC CE R R I V U +-≈电压放大倍数A uebe Lu R r R A )1('ββ++-=R b1R b2输入电阻 e be i R r R )1('β++=R i =R b1∥R b2∥i R '输出电阻 Ro ≈RC由于电子器件性能的分散性比较大，因此在设计和制作晶体管放大电路时，离不开测量和调试技术。

在设计前应测量所用元器件的参数，为电路设计提供必要的依据，在完成设计和装配以后，还必须测量和调试放大器的静态工作点和各项性能指标。

一个优质放大器，必定是理论设计与实验调整相结合的产物。

因此，除了学习放大器的理论知识和设计方法外，还必须掌握必要的测量和调试技术。

放大器的测量和调试一般包括：放大器静态工作点的测量与调试，消除干扰与自激振荡及放大器各项动态参数的测量与调试等。

1．放大器静态工作点的测量与调试1) 静态工作点的测量测量放大器的静态工作点，应在输入信号Ui ＝0的情况下进行，即将放大器输入端与地端短接，然后选用量程合适的直流毫安表和直流电压表，分别测量晶体管的集电极电流Ic 以及各电极对地的电位U B 、U C 和U E 。

基本放大电路实验报告引言：在电子学领域中，放大电路是非常重要的一部分。

它们被广泛用于信号处理、通信系统和音频应用等领域。

本文将介绍一个基本的放大电路实验，并对实验结果进行分析和讨论。

一、实验目的本实验的主要目的是通过搭建和测试一个基本的放大电路，了解放大电路的基本工作原理和性能指标。

二、实验材料和方法实验所需材料有电源、电阻、电容、运放芯片，实验仪器有万用表、示波器等。

以下是具体的实验步骤：1. 按照实验电路图搭建电路，运放芯片的引脚和电阻、电容的连接需要按照正确的顺序和极性进行。

2. 连接电源并适当调节工作电压，确保电路正常供电。

3. 使用万用表测量并记录各个元件的参数值，例如电阻的阻值、电容的容值等。

4. 将电压输入信号连接到放大电路的输入端，观察输出信号在示波器上的波形。

5. 根据实验结果，对放大电路进行分析并进行必要的调整。

三、实验结果与数据分析通过搭建和测试基本放大电路，我们得到了以下的实验结果和数据：1. 输入信号的幅度为1V，频率为1kHz。

2. 经过放大电路放大后，输出信号的幅度为5V，频率保持不变。

通过分析实验结果，我们可以得出以下结论和解释：1. 放大电路能够将低幅度的输入信号放大到较高的输出幅度。

2. 放大电路能够保持输入信号的频率不变。

四、实验讨论在这个基本放大电路实验中，我们观察到了信号的放大效果，并通过实验数据进行了分析。

然而，这只是一个简单的实验，还有很多其他因素需要考虑。

1. 噪声：实际电子系统中会存在各种噪声源，这些噪声会降低放大电路的性能。

我们在实验中没有对噪声进行特别的考虑，但在实际应用中，需要采取合适的方法来降低噪声水平。

2. 频率响应：不同的放大电路在频率响应方面可能会有所差异。

在实验中，我们只测试了一个特定的频率，但在实际应用中，需要对放大电路的频率响应范围进行充分的考虑。

五、结论通过这个基本放大电路实验，我们对放大电路的基本工作原理和性能指标有了一定的了解。

实验二 多级放大电路一．实验目的1．掌握多级放大器静态工作点的调整与测试方法。

2．学会放大器频率特性测量方法。

3．了解放大器的失真及消除方法。

4．掌握两级放大电路放大倍数的测量方法和计算方法。

二．实验仪器 示波器数字万用表 信号发生器 直流电源三．实验原理及测量原理实验电路如图所示，是两级阻容耦合放大器。

1．静态工作点的计算测量阻容耦合多级放大器各级的静态工作点相互独立，互不影响。

所以静态工作点的调整与测量与前述的单级放大器一样。

图示的实验电路，静态值可按下式计算。

1111(1)CC BEQ BQ B E V U I R R β-=++11CQ BQ I I β=1111()CEQ CC CQ E C U V I R R =-+2222122B B CC B B R U V R R =+22E B BEQ U U U =-2222E E C E U I I R == 22/B C I I β=实际测量时，只要测出两个晶体管各极对地的电压，经过换算便可得到其静态工作点值的大小。

2．多级放大器放大倍数的计算与测量多级放大电路，不管是采用阻容耦合还是直接耦合，前一级的输出信号即为后级的输入信号，而后级的输入电阻会影响前级的交流负载。

多级放大电路的放大倍数，为各级放大倍数的乘积，而每一级电路电压放大倍数的计算，要将后级电路的输入电阻作为前级电路的负载来计算，图实验电路中12212112////(1)C i C LU U U be E be R R R R A A A r R r βββ==++2212122////i B B be be R R R r r =≈实际测量时，可直接测量第一级和第二级输入、输出电压，或两级的输入输出电压，并验证上述结论。

3．多级放大器的输入，输出电阻。

4．多级放大器的幅频特性多级放大器幅频特性的测量原理与单级放大器相同，理论分析与实践证验都表明，多级放大器的通频带小于任一单级放大器的通频带。

实验二基本放大电路实验验证性实验——晶体管共射放大电路1．实验目的①掌握放大电路的静态工作点和电压放大倍数的测量方法。

②了解电路元件参数改变对静态工作点及电压放大倍数的影响。

③掌握放大电路输入、输出电阻的测量方法。

2．实验电路及仪器设备⑴实验电路单管共射放大电路如图1-6所示。

图1-6单级共射放大电路R b120kΩR b210kΩR c 、R s 、R L 3kΩR e 2kΩC 1、C 210μF C e 47μF V 3DG6β50~60V CC 12V⑵实验仪器设备①双踪示波器1台②直流稳压电源1台③信号发生器1台④交流毫伏表1台⑤数字（或指针）式万用表1块3．实验内容及步骤⑴测量静态工作点①先将直流电源调整到12V，关闭电源。

②按图1-6连接电路，注意电容器C 1、C 2、C e 的极性不要接反，最后连接电源线。

③仔细检查连接好的电路，确认无误后，接通直流稳压电源。

④按表1-5用数字万用表测量各静态电压值，并将结果记入表1-5中。

表1-5静态工作点实验数据测量值测算值理论值U B /V U C /V U E /V U CE /V I C /mA U B /V U C /V U E /V U CE /V I C /mA⑵测量电压放大倍数①按图1-7将信号发生器和交流毫伏表接入放大器的输入端，示波器接入放大器的输出端。

调节信号发生器为放大电路提供输入信号为1kHz 的正弦波i U ，示波器用来观察输出电压o U 的波形。

适当调整信号发生器的值，确保输出电压o U 不失真时，分别测出o U 和i U 的值，求出放大电路的电压放大倍数uA 。

图1-7实验线路与所用仪器连接图②观察交流毫伏表读数，保持U i 不变，改变R L ，观察负载电阻改变对电压放大倍数的影响，将测量结果记入表1-6中。

表1-6电压放大倍数实测数据（保持U i 不变）R L /ΩU o /VA u 测量值A u 理论值∞3kΩ1kΩ500Ω⑶观察工作点变化对输出波形的影响调整信号发生器的输出电压幅值（增大放大器的输入电压U i ），观察放大电路的输出电压的波形，使放大电路处于最大不失真电压时，逐个改变基极电阻R b1的值，分别观察R b1变化对静态工作点及输出波形的影响，将所测结果记入表1-7中。

物联网工程学院模拟电子技术实验报告班级：学号：姓名：时间:实验一：实验名称：利用“直流扫描分析”测试基本共射放大电路电压传输特性实验内容：利用仿真软件作出仿真电路，所谓电压传输特性，是指一个电路输出电压u0与输入电压u1之间的函数关系，通常用曲线表示。

电压传输特性是稳态特性，可用逐点测试的方法获得。

实验步骤：1.选择元件：在Multisim电路图区搭建基本共射放大电路。

在主界面的左侧元器件栏中选择5千欧姆的R1,24千欧姆的R2，1V的直流电压V1，12V的直流电压V2，三极管Q1，并将它们拖至电路图窗口。

连接好电路，如下图所示。

图12.设置直流扫描分析参数，在分析参数栏目中选定V1为自变量输入电压，设定其起始值0、停止值2和步长0.01，在输出栏目中选定节点3作为输出电压，也就是晶体管的管压降，如下图2和3所示。

图2图33.按仿真(Simulate)按钮即得到基本共射放大电路的电压传输特性，如图4所示。

实验数据：如图4所示，图4仿真结果分析：在仿真电路中,应将V1理解为加在输人的交、直流总量。

从图4能够读出使晶体管处于放大区时V1的近似值，当V1 <0.6V时晶体管截止，当V1 >1.0 V晶体管饱和，当0.6 V<V1<1.0 V时晶体管工作在放大区，静态工作点Q应设置在这个区域。

当已知Q在曲线上的位置时，就可得出,电路不出现失真时输人交流信号的峰值。

从另一角度讲,若已知输人交流信号的峰值，则可确定出使电路不失真的Q点的合适位置;当然，也可能Q点没有合适的位置,需要重新选择电路参数。

实验二：实验名称：放大电路静态工作点及电压放大倍数的测试。

实验内容：1.仿真电路2.静态与动态的测试实验步骤：1.选择元件：分别选取晶体管、直流电压源(12V)、6个电阻，3个电容拖到电路图窗口。

2.选择仪器:与示波器，2个万用表和函数发生器一起搭建阻容耦合静态工作点稳定电路，组成仿真电路如图5所示。
