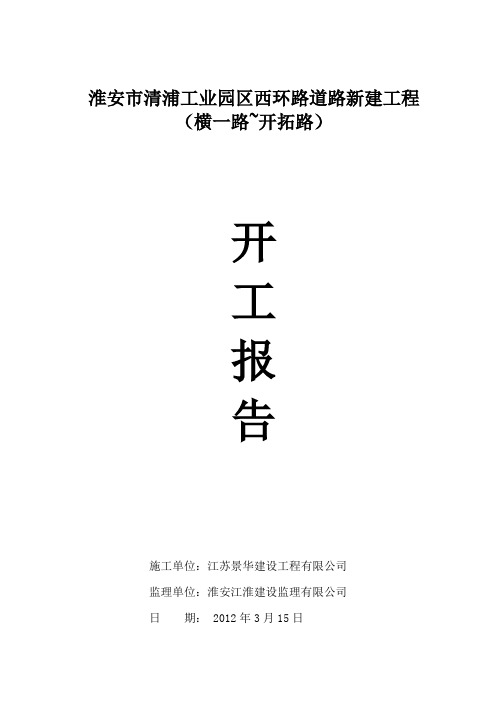

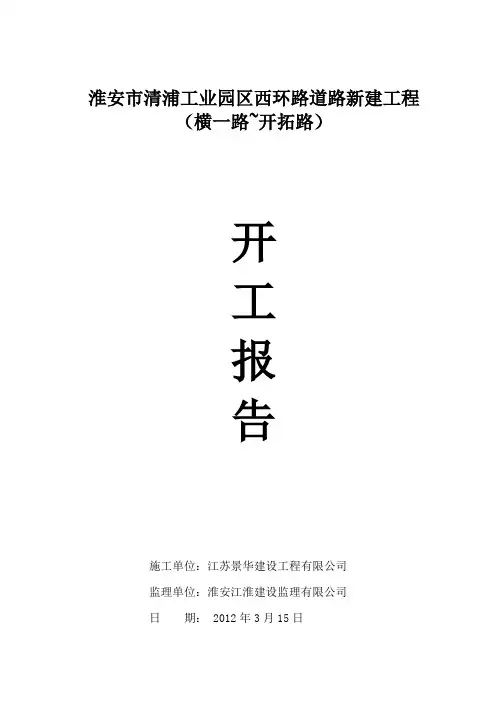

淮安市清浦工业园区西环路道路新建工程（横一路~开拓路）开工报告施工单位：江苏景华建设工程有限公司监理单位：淮安江淮建设监理有限公司日期：2012年3月15日淮安市清浦工业园区西环路道路工程开工报告承包单位：江苏景华建设工程有限公司合同号：监理单位：淮安江淮建设监理有限公司编号：专业监理工程师意见：签名：日期: 总监理工程师意见：签名：日期:施工组织设计报审表承包单位：江苏景华建设工程有限公司合同号:总监理工程师意见：签字：日期:施工方案审批表2012 年3月15日施管表3施工放样检验表承包单位：江苏景华建设工程有限公司建筑材料报验单承包单位：江苏景华建设工程有限公司建筑材料报验单承包单位：江苏景华建设工程有限公司进场设备报验单承包单位：江苏景华建设工程有限公司第一节工程概况一、工程概况1、工程范围及规模该工程位于淮安市清浦区，起点桩号为K ，位于，终点桩号为K，位于，道路全长米，道路红线宽m。
2、工程名称工程。
管网施工工期2008年5月10日一2008年6月10日,工期30日历天。
3、工程数量①雨水工程HDPE聚乙烯双壁波纹管：849米；HDPE聚乙烯螺旋波纹管：369米检查井：26座。
②污水工程HDPE聚乙烯双壁波纹管：423米；检查井：12座；跌水井：1座。
③给水工程聚乙烯给水管：1626米；消火栓井：14座；阀门井：20座；排泥湿井：2座。
第二节施工准备及施工部署一、项目部组织机构.为承建本工程，我公司组了“某市装备制造基地纬五路市政管网工程” 由刘青利任项目经理，负责履行合同，组织指挥施工生产，解决施工中存在的各种问题,按期优质地完成和交付本合同段各项工程。
项目部设项目经理1名,项目副经理1名,项目技术负责人1名,下设五部一室，即综合部、财务部、质检部、、工程部、物质部和试验室，和二个作业队。
综合部2人，负责人劳、行政、后勤管理。
财务部2人，负责财务结算，计划统计。
质检部2人，负责工程施工安全质量工作。
工程部5人，负责工程技术。
物资部3人，负责主要材料的购买、调运及机械设备的调配。
试验室2人，负责各种材料的试验及检测。
管网施工一队：负责本标段管网工程的沟槽开挖和回填工作。
管网施工二队：负责本标段管网工程管道安装和铺设工作。
二、施工准备为了确保施工任务完成，必须做好各项施工准备工作1、开工前，组织工程技术人员认真熟悉设计文件及技术交底，并进行现场核对和施工调查，发现问题及时提交有关部门妥善解决。
编制实施性施工组织设计报业主批准，并及时提出开工报告，编制施工进度网络计划。
在施工现场设立明显的标志牌，包括警告与危险标志、安全与控制标志、指路标志等，确保过往车辆和行人安全通行。
2、施工测量施工前先会同业主、工程师进行管线控制点移交工作，技术负责人、测量员对移交的控制点座标、水准控制点进行复测。
确认无误后，对所有控制点均应使用素混凝土浇注固定等办法对其进行有效的保护。
三、施工部署为按期优质地完成本合同段施工任务，我处将抽调符合本工程施工要求有丰富施工经验，专业素质较高的各种专业施工人员进场施工。
管网工程技术负责人，技术员，试验员；计划2008年5月10日开工，2008年6月10日完工，工期30日历天；配备挖掘机1台，装载机1 台，自卸汽车2台，洒水汽车1台,打夯机4台，工人20人配合施工，完成管网施工任务。
沟槽开挖计划5月10日开工，6月4日完工，有效工期为25天；管道安装计划5月13日开工，6月7日完工，有效工期为25天；管道回填计划5月16日开工，6月10日完工，有效工期为25天; 机械设备和试验质检仪器于2008年5月6日前全部进场。
施工需要大量材料，其中管材由业主统一订购，运至施工现场；水泥、石灰、钢材等材料由东胜购买；砂、石等材料，根据使用计划组织陆续进场。
第三节管网工程的施工方法和技术措施1、工程测量、定点放线①施工前应先会同业主、工程师进行管线控制点移交工作。
我方技术负责人、测量员应对移交的控制点座标、水准控制点进行复测。
确认无误后，对所有控制点均应使用素混凝土浇注固定等办法对其进行有效的保护。
②测量中，应组织人员对施工场地进行仔细勘察，收集场地高程、地下现存管网、施工区域内建（构）筑物位置、施工区域周边环境、现场能源分布情况等数据，并对施工人员进行交底。
③管网定线后，技术人员应根据设定的测量控制点对管线位置按施工图桩号复测，并把实际测量结果报工程师审核。
复测的管线位置与施工图出入较大时，应与工程师及时沟通，以便按实际情况处理。
④测量仪器准备：施工主要测量仪器配备表见附表。
⑤施工测量允许偏差：施工测量的允许偏差严格按照国家规范执行。
⑥施工测量技术要求A、临时水准点和管道轴线控制桩的设置应便于观测且牢固，并应采取保护措施。
施工管线的沿线临时水准点，每200米不宜少于1个。
B、临时水准点、管道轴线控制桩、高程桩，应经过复核方可使用，并应经常校核。
C、已建管道与本工程衔接的平面位置和高程，开工前应校测。
D施工测量时要消除仪器的光学对点误差。
对点时，必须将对点器镜对着相对方向，反复转向对点，消除对点误差。
⑦测量方法A、水准仪、全站仪要经计量部门检验合格后才能使用。
B、建立高程基准控制点，基准控制点的数量每公里不得小于2个高程基准控制点是施工临时水准点的基点，必须保证不受破坏。
高程基准控制点应为金属或混凝土材料，设于不受碾压且地质条件良好的位置；基准点应用三点定位法定位并经常校核水准精度。
C、闭合复测引测的水准点，并与已建成的相关工程、部位或工程师给出的控制点核对；复测误差小于允许误差时方可使用。
D施工中每次水准测量时，都要核对两个临时水准点，确认无误后方可使用。
E、每次施工放线测量都应由工程质量管理组质检员复核无误后方可使用。
施工测量基准控制点应由项目部技术负责人复测无误后方可使用。
F、做好《施工测量记录》并由技术负责人审核、认定、存档。
2、组织施工现场设施交底①联系相关市政地下设施管理单位进行设施交底。
②做好交底情况记录、现场标识，并向挖掘机手及施工人员交底。
3、沟槽开挖①按照施工规范规定的沟槽底宽及定额规定的放坡系数确定沟槽上宽并灰线标识。
②沟槽开挖时，起点及终点应各留出沟槽深度三倍以上长度的原土沟槽不得开挖，以做试压支墩后靠背土。
③挖掘机开挖土沟槽。
为防止超挖，槽底以上应留出0.2米的土层暂不开挖，待管道安装前人工清理至设计标高。
④石沟槽采用机械钻眼一爆破一机械结合人工清渣，沟槽开挖深度按设计说明及断面图进行开挖。
将不符合回填质量要求的及回填量需要量以外的全部机械结合人工装车外运至工程师指定地点。
沟槽开挖要充分考虑旧管拆除的需要，确保一次成型。
⑤需现场堆放的残土应距离沟槽上缘槽口0.8米以上，堆高不得超过1.5米。
⑥有地下水时应在开挖过程中在沟槽宽度上留出排水沟的宽度，然后人工开挖明沟及排水及基坑。
⑦有设施保护要求的地段，需留出槽壁支护宽度，开挖后及时支护。
4、管道安装：管道安装前应先清除管道内的杂物、土块，保持管内清洁，按《管道清洁安装施工作业指导书》作业。
管道承口部位应置于接口工作坑内。
管道安装时，应有专人检查接口处的连接情况，接口符合要求后方可进行下一根管道的安装。
管道接口完成后，即应在管道底部三角区域用专用手夯机适当填土夯实以使管身稳定。
①管道铺设A、管道铺设前应先检查管道是否有损伤、裂纹现象，并复查材料的出厂质量保证资料，不合格的材料不得使用。
B、管道承口部位下方应挖有接口工作坑，其尺寸以保证整个管道平稳的支撑在垫层或天然基础上为准。
C、胶圈使用前必须逐个检查，不得有割裂、破损、气泡、大飞边等缺陷，胶圈必须有弹性，不得老化。
D安装前应逐个用专用润滑脂均匀的涂抹整个胶圈，及待安装管道的插口外表面。
E、须加设基础垫层时，管道铺设应平稳座落在垫层上。
F、管道吊起时要保持吊装绳索最大夹角不得超过60°,确保管道和绳索弹力最小。
H、无论在任何情况下都不得使管道摔落、相互撞击、自由滚动或沿地面拖拉。
I、下管时严格控制基准管的安装，要求将这节管的高程、中心线等技术条件都控制在十分准确的范围内。
一般用管沟中心控制桩吊线找正，用水准仪控制管顶或管内底标高。
基准管稳定后方开始全管段管道的安装。
下管时宜采用机械吊装法，用水平仪核对高程、经纬仪核对轴线位置，最后用调正卡具将管道口对正，调正至设计要求。
②管道敷设与装配其他要求A、敷设管道和安装配件应按照业主要求及图纸所示进行。
B、测量管道坡度时以测管内底坡度为准。
C、在安装过程中，应防止其它物体进入管内。
D —节管道放置到管沟之后在连接管道之前，应立即清理管道接口保证承插口内无泥砂、碎石等杂物。
E、管道与上一节管道连接后，应立即检查管道中线和坡度。
F、当操作工序中断、停工或工人缺席时，应封堵最后敷设的管道末端（基准管道末端在基准管铺设后便应封堵）以防止异物进入。
5、沟槽回填：沟槽内管道安装工作结束并质量检验合格后，应立即进行沟槽回填。
回填所用材料按照招标文件的要求，由于回填料中不得含有大块的石块，在运输之前，要求进行过筛。
在材料运输过程中，要求做好防尘措施，避免环境造成污染。
①沟槽回填夯实施工方法：回填施工前首先应将落入沟内的石块、垃圾等杂物清理干净，排除沟内积水。
沟槽回填施工应分层进行。
沟槽回填施工可分为两个阶段进行：A、第一阶段：回填深度从管沟底或垫层开始达管顶以上50厘米，称为管区回填。
回填时，管道接口应留出来以备强度试验时检查接口的严密情况。
回填材料以设计图纸或工程师要求为准，分层夯实每层虚铺厚度不超过20cm夯实要在管线两侧同时进行，严禁单侧回填或将石粉直接从自卸车上倾倒于沟内，以免引起管道轴线位移和接口变形，并不得使用重锤或机械夯实。
对于管区回填，回填土的密实度在90%管线铺设完成后，要尽快回填。
在此阶段回填过程中必须采用人工方式分层夯实。
在夯实过程中应特别注意，不使管道接口和管道防腐层受到破坏。
B、第二阶段：一段管线管区回填验收合格后，密实度试验留下的孔洞要填满夯实，其干密度要至少达到相当标准规定干密度的95%管区以上部分分层夯实虚铺厚度不超过20 cm,回填土的密实度应符合道路施工规范规定的要求。
②沟槽回填施工要求A、除非设计图另有规定或说明，充填和回填均要经工程师批准并选择合格的回填和充填物，回填和充填物质应清洁，不能用有机物或其它一些不适合的土质回填和充填。
回填时，不要损坏构筑物或管子外壁。
B、管道及其附属设备安装经验收后应及时回填，一旦开始回填，要尽快完成，不允许将已完成的管道长期外露。
C、炎热夏天或昼夜温差较大的情况下，回填应在当天气温较低的时候进行。
对于天气温度较低的情况，应减少回填时的用水量。
D如果需要，为保持充填土具有一定的湿度以便更好的充填，可根据在现场上初步测试的结果洒水。
