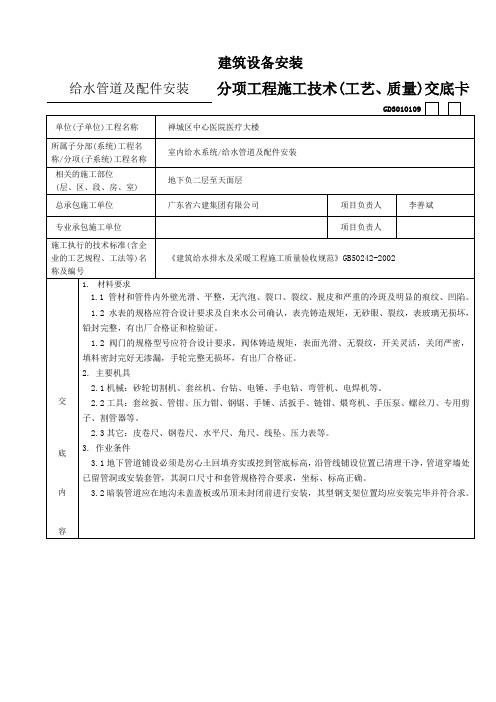

室内给水系统给水管道及配件安装分项工程技术交底卡

室内排水管道安装工程分项工程质量技术交底卡GD2301003 施工单位工程名称分部工程交底部位日期年月日交底内容一、施工准备（一）作业条件UPVC埋设管道，应开挖沟槽，沟槽要平直，必须有坡度，沟底夯实。

地下铸铁排水管道的铺设必须在基础达到或接近±O.OO标高，房心回填到管底或稍高的高度，房心内沿管线位置无堆积物，且管线穿过建筑基础处，己按设计要求预留管洞。

暗装管道(包括设备层、竖井、吊顶内的管道)首先应核对各种管道的标高、坐标的排列有无矛盾。

预留孔洞、预埋件巳完成。

土建支模巳拆除，操作场地清理干净，安装高度超过3.5m应搭脚手，并做好安全防护。

室内明装管道要与结构进度相隔二层的条件下进行安装。

室内地平线应弹好，粗装修抹灰工程已完成。

安装场地无障碍物。

（二）材料要求1. 硬质聚氯乙烯(UPVC)管材、管件、支架、粘接剂应是管材厂家配套产品。

管道规格尺寸应与卫生洁具连接适宜，并有产品质量合格证、相关检验报告及说明书。

管材内外表层应光滑，无气泡、裂纹，管壁厚度均匀，色泽一致。

直管段挠度不大于1%。

管件造型应规矩、光滑，无毛刺。

承口应有梢度，并与插口配套。

码放时地面要平，如果上架应多设几个支点防止管子变形。

冬季防止冻坏，夏季防止太阳晒。

用到的其他材料有：粘接剂、型钢、圆钢、卡件、螺栓、螺母、肥皂、铅笔等。

2. 铸铁排水管道及管件品种、规格应符合设计要求。

灰口铸铁的管壁应厚度均匀，内外光滑整洁，无浮砂、包砂、粘砂，更不允许有砂眼、裂纹、飞刺和疙瘩。

承插口的内外径及管件造型规矩，法兰接口平正光洁严密，地漏和返水弯的扣距必须一致，不得有偏扣、乱扣、方扣、丝扣不全等现象。

青麻、油麻要整齐，不允许有腐朽现象。

沥青漆、防锈漆、调和漆和银粉必须有产品合格证。

水泥一般采用强度等级P.O32.5的普通水泥，必须有产品合格证、出厂检测报告及进场复验报告。

用到的其他材料有：汽油、机油、胶皮布、电气、焊条、型钢、螺栓、螺母、铅丝等。

给排水安装分项工程质量技术交底卡一、工程概述给排水安装作为建筑工程的重要分项工程，负责建筑物内的给水和排水系统的设计、施工和安装。

本文档旨在对给排水安装分项工程的质量技术要求进行交底，确保工程质量达到相关标准和规范的要求。

二、工程范围本工程的范围涵盖以下内容：1. 给水系统：包括建筑物内部供水管路、水泵、水箱等设备的安装与调试；2. 排水系统：包括建筑物内外排水管路、下水道、污水处理设备等设备的安装与调试；3. 消防供水系统：包括建筑物内的消防水池、消防水泵等设备的安装与调试。

三、质量技术要求1. 设计要求：a) 应按照国家和地方相关标准、规范进行设计，并符合建筑设计方案；b) 设计方案应详细考虑人员使用需求、设备布置、管道走向和管道材料等因素。

2. 施工要求：a) 施工前应进行工程勘察，了解现场环境并制定施工方案；b) 进行施工前的准备工作，包括测量、标线等；c) 施工人员应熟悉施工图纸，掌握施工工艺和技术要求；d) 施工过程中应进行质量检查，确保施工质量符合要求；e) 施工结束后应进行验收，确保工程质量达到标准要求。

3. 设备安装要求：a) 安装前应检查设备的规格、型号、材料等是否符合设计要求；b) 安装设备时应采用专用工具和固定装置，确保设备安装稳固；c) 安装设备时应遵循设备制造商提供的安装要求；d) 安装后应进行设备的功能测试和调试。

四、质量控制措施为了保证给排水安装分项工程的质量，应采取以下措施：1. 质量控制人员应对施工过程进行全程监管，及时发现和解决质量问题；2. 施工人员应定期参加相关培训，提高施工技术；3. 施工现场应按照标准规范进行管理，确保施工环境清洁、安全；4. 管理人员应定期组织工程质量检查，发现问题及时整改；5. 对施工过程中使用的材料和设备应进行严格的质量检验。

五、安全与环保要求1. 施工现场应建立健全的安全保障制度，保证施工人员的个人安全；2. 施工人员应佩戴防护装备，遵守安全操作规程；3. 对施工过程中产生的废水、废弃物等应进行正确处理，避免对环境造成污染。

图3.1 钢管沟槽尺寸图表3.1 钢管最小壁厚和沟槽尺寸（mm）②开孔首先根据机械三通（四通）尺寸，选择所需钻头尺寸，将钻头安装到开孔机上。

然后用链条将开孔机固定于钢管预定开孔位置处，启动电机转动钻头。

操作手轮，将钻头缓慢向下，并适量添加开孔钻头的润滑剂（以保护钻头），完成钻头在钢管上开孔。

最后还应注意必须清理钻落金属块和开孔部位残渣，孔洞有毛刺，须用砂轮机打磨光滑。

机械三通（四通）最大允许管径见下表：主管直径DN 50 65 80 100 125 150 200支管直径DN 机械三通25 40 40 65 80 100 100 机械四通- 25 40 50 65 80 100③安装安装必须遵循先装大口径、总管、立管、后装小口径、分管的原则，安装过程中不可跳装、分段装，必须按顺序连续安装，以免出现段与段之间连接困难和影响整体性能。

安装密封圈：由于橡胶较大的磨擦而使密封圈较难安装，所以对密封圈进行相应的润滑，一般使用中性润滑剂（比如中性洗洁剂）对密封圈整体或只对外表面进行润滑。

把密封圈套入管道口一端，然后将另一管道口与该端管口对齐，把密封圈移到两管道口密封面处，密封圈4.5 阀门及管件安装之前需进行压力试验。

4.6 管道穿越后期容易被污染的位置（如管井内）需用彩条布进行缠绕保护。

4.7消防喷淋系统管道试验压力:系统工作压力的1.5倍但不得小于1.4MPa,当系统工作压力大于1.0MPa时,试验压力为系统工作压力加0.40MPa 。

五、绿色施工要求本工程绿色施工坏境保护方针：严格规范、文明施工、美化现场、保护坏境。

绿色施工坏境保护是我们项目管理的重要内容，是生产效益和社会效益的双重保证。

每一个工作计划的制定应以不对坏境造成影响为目标。

环境方针的阐述：坚持人文精神。

即遵循以人为本组织施工；利用人类关于环保的基本能力，建立有效运行的环境管理体系。

营造绿色施工。

即施工过程具有节能、降耗、低污染的特征；材料和施工工艺具有环保型特征。

茗软室内给水管道安装工程技术交底记录项目名称：XXX室内给水管道安装工程项目地点：XXX施工单位：XXX公司施工日期：XXXX年XX月XX日一、施工准备1.1施工前的准备根据设计图纸和施工方案要求，我们进行了详细的施工准备工作，包括搬运材料、组织施工人员、检查施工设备等。

1.2施工方案的制定在施工前，施工负责人和相关技术人员根据设计图纸和实际情况制定了详细的施工方案，包括管道敷设路线、管道连接方式、阀门和支架的安装位置等。

二、施工过程2.1给水管道敷设根据施工方案，我们首先进行了给水管道的敷设工作。

敷设过程中，我们对管道进行了清洗和消毒处理，确保给水管道的卫生合格。

2.2管道连接给水管道连接采用了焊接和螺纹连接两种方式。

焊接连接使用了电焊机进行焊接，焊接点进行了保温处理。

螺纹连接使用了管螺纹连接件进行连接，连接处进行了密封处理。

2.3阀门和支架安装根据设计图纸和施工方案，我们在管道上安装了相应的阀门和支架。

阀门的安装位置考虑了操作方便和维护便捷的因素，支架的安装位置考虑了管道的承重和稳定性。

2.4管道固定为保证管道的牢固和安全，我们在管道敷设过程中进行了固定处理。

采用了不锈钢管夹和支架进行固定，确保管道的牢固与稳定。

2.5消防设备连接为满足消防要求，我们根据设计要求将给水管道与消防设备进行了连接。

连接方式采用了焊接和螺纹连接。

三、施工质量控制3.1材料质量控制我们在施工前对所使用的管材、阀门、支架等进行了检查，确保其质量符合标准和要求。

3.2施工质量控制在施工过程中，我们严格按照施工方案和操作规范进行施工，确保每个环节都符合施工要求和标准。

3.3施工记录和报验我们对施工过程进行了详细的记录，包括材料的使用情况、施工的技术要点等。

施工完成后，我们将进行施工质量检查，并将相应的记录和报验材料提交相关部门。

四、安全施工措施4.1施工现场安全措施我们在施工现场设置了明显的安全警示标志，划定了安全区域，设置了防护措施，确保施工过程中的安全。

给水管道安装工程(PP-R)技术交底1. 项目简介本项目是一项住宅小区的给水管道安装工程，采用PP-R材质管道。

该小区总建筑面积为40,000平方米，共分三个楼群，每个楼群15层，每层20户，总共450户。

本项目的主要工作内容包括管道敷设、连接及维修保养等。

2. 工程流程本项目的工程流程主要包括测量、预处理、预制、敷设、连接、检查和试验等环节。

2.1 测量在实施本项目前，需要进行测量，测量主要包括以下几个环节：•管道布置定位：按照设计方案，确定各管道的布置位置及管道道线等参数，并进行测量。

•阀门及管件定位：根据设计要求，测量阀门及管件的定位位置、高度等参数。

•排水口定位：测量排水口的位置、高度、距地面高度等参数。

•检查井定位：根据设计要求，测量检查井的位置、井内深度等参数。

2.2 预处理在实施本项目前，需要进行预处理，主要包括以下内容：•清除现场杂物：将施工中不需要的杂物、工具等及时清理，保持现场整洁。

•资料准备：对于材料的使用和管理，建立相关的档案和资料，保证施工过程的可追溯、管理方便。

•施工计划和安全预案编制：根据实际情况编制合理的施工计划和安全预案，保证施工顺利进行。

2.3 预制在进行现场安装前，需要进行预制操作，预制主要包括以下内容：•制作管材和管件：根据设计要求，将PP-R管材和管件进行切割、热熔、打磨、清洗等处理，确保管件的尺寸和质量达到要求。

•制作安装支架：根据设计要求制作安装支架，保证支架的精度和稳定性。

•安装阀门和附件：按照设计要求安装阀门和附件，如减压阀、水表等。

2.4 敷设敷设是本项目最为核心的部分，敷设主要包括以下内容：•管道敷设：根据设计要求，在预处理和预制完成后，将管道进行敷设，并使用支架、底座和法兰等装置进行固定。

•管道连接：在满足管道敷设要求的前提下，进行管道连接工作，采用热熔连接方式，使用PP-R管道专用热熔机进行加热和连接。

•排水口连接：根据设计要求，设置排水口并连接排水管道。

户内给水管PPR管安装技术交底分项工程技术交底卡GD***-***** 施工单位建设集团有限公司水电部工程名称XX 地铁前海上盖物业项目分部工程户内给水管道安装工程交底部位9号地块日期20XX年年3 月11日交底内容技术交底内容：根据设计要求,9号地块室内给水、热水系统采用PPR管，公称压力1.0MP,热熔连接户内冷热水支管暗装在建筑找平层内，安装时不得破坏结构层；所有管材施工完成后要做好临时标示位置，便于装修识别。

一、材料要求：1、聚丙烯管材、管件应符合国家标准《冷热水用聚丙烯管道系统》GB/T*****的要求，应具有权威检测机构有效的形式检测报告及生产厂家的质量合格书。

2.管材上应标明原料名称、规格、生产厂名、商标；管件上应标明原料名称、规格和商标，必须与恒大材料模板要求相符。

3.管道采用热熔连接，应采用专用配套的熔接机具。

熔接机具应安全可靠，便于操作，并附有产品合格证书和使用说明书。

管道切割应采用专用剪刀切割。

4.管道井处与水表连接需采用相匹配的专用螺纹接头连接或预留接口至地面要求高度封堵。

5.管材、管件的外观质量应符合下列规定：（1）管材和管件应不透光，其内外壁光滑、平整，壁厚应均匀，无气泡、划痕和影响性能的表面缺陷，色泽一致。

（2）管材端口应平整，且端面应垂直于管材的轴线。

（3）管件应完整，无缺损、无变形，合模缝、浇口应平整、无裂纹。

（4）冷水管、热水管宜有明显标志线。

二、主要机具：1.机械：PPR专用热熔机、电锤、手电钻、电焊机、试压泵等。

2.工具：断管器、管子剪、钢锯、刮刀、手锯、手锤、活扳手。

3.其它：水平尺、线坠、钢卷尺、小线、压力表等。

三、作业条件：1．室内建筑水平线已全部到位，根据建筑水平线（土建结构提供建筑1.0米线）冷热水管道所经路线压槽到位。

4.室内管道穿墙处已留管洞或安装套管，其洞口尺寸、套管规格，坐标、标高正确。

5．管道安装路线已按图纸要求弹线定位。

4. 冷热水管道交叉过桥弯下返弯位置按管道规格已剔凿完成。
