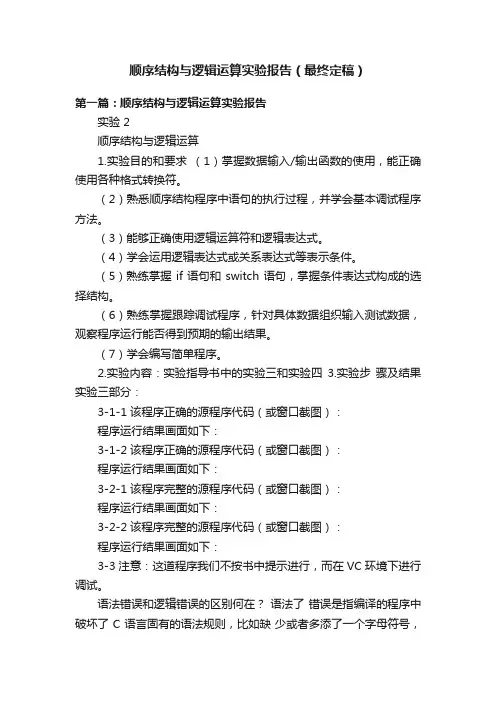

顺序结构与逻辑运算实验报告（最终定稿）第一篇：顺序结构与逻辑运算实验报告实验 2顺序结构与逻辑运算1.实验目的和要求（1）掌握数据输入/输出函数的使用，能正确使用各种格式转换符。

（2）熟悉顺序结构程序中语句的执行过程，并学会基本调试程序方法。

（3）能够正确使用逻辑运算符和逻辑表达式。

（4）学会运用逻辑表达式或关系表达式等表示条件。

（5）熟练掌握 if 语句和 switch 语句，掌握条件表达式构成的选择结构。

（6）熟练掌握跟踪调试程序，针对具体数据组织输入测试数据，观察程序运行能否得到预期的输出结果。

（7）学会编写简单程序。

2.实验内容：实验指导书中的实验三和实验四3.实验步骤及结果实验三部分：3-1-1 该程序正确的源程序代码（或窗口截图）：程序运行结果画面如下：3-1-2 该程序正确的源程序代码（或窗口截图）：程序运行结果画面如下：3-2-1 该程序完整的源程序代码（或窗口截图）：程序运行结果画面如下：3-2-2 该程序完整的源程序代码（或窗口截图）：程序运行结果画面如下：3-3 注意：这道程序我们不按书中提示进行，而在 VC 环境下进行调试。

语法错误和逻辑错误的区别何在？语法了错误是指编译的程序中破坏了 C 语言固有的语法规则，比如缺少或者多添了一个字母符号，一个标点符号，或者缺少群头文件等，导致程序合无法编译和运行；逻辑错误是指代码符合C 语言规范，程序可以运行，但是结果有误，通常是语句逻辑有误。

如何启动单步调试？点击【组建】按钮下的【开始调试】选项，在新出现的对话框中点击【【step into 】按钮，每条语句便可单独执行。

要使程序运行到“ss=(k…”这一行暂停下来，该如何操作? 光标放在目标行前，点击项目栏的【remove breakpoint 】程序便可在目标处暂停。

怎样终止调试状态（程序复位）？点击【【step over 】程序便可在目标处暂停调试。

单步调试状态下，向下运行一条语句的操作方法（分两种情况回答，第一种，跟踪到自定义函数内部，第2 种，不跟踪到自定义函数内部）：1.单击调试菜单中的【step into 】跟踪到自定义函数内部。

8位运算器课程设计一、课程目标知识目标：1. 学生能理解8位运算器的原理与功能，掌握二进制与十进制的转换方法。

2. 学生能运用8位运算器进行基本的算术运算，如加、减、乘、除，并理解运算过程中的溢出与进位现象。

3. 学生了解8位运算器在计算机硬件中的作用，及其在信息技术中的应用。

技能目标：1. 学生能够独立完成8位运算器的模拟操作，解决实际问题。

2. 学生通过8位运算器的操作，提高逻辑思维和问题解决能力。

3. 学生能够运用所学知识，对简单的计算机程序进行初步的分析与设计。

情感态度价值观目标：1. 学生培养对计算机硬件及编程的兴趣，激发学习信息技术的热情。

2. 学生通过学习8位运算器，认识到科技发展对生活的影响，增强创新意识。

3. 学生在团队协作中培养沟通与合作的意识，提高团队荣誉感。

课程性质：本课程为信息技术学科的教学内容，旨在帮助学生掌握计算机硬件基础知识，提高编程技能。

学生特点：考虑到学生所在年级，已具备一定的逻辑思维和问题解决能力，对信息技术有较高的兴趣。

教学要求：结合学生特点，通过实例教学，使学生在实践中掌握8位运算器的相关知识，提高学生的动手操作能力和团队协作能力。

将课程目标分解为具体的学习成果，以便于教学设计和评估。

二、教学内容1. 引言：介绍8位运算器的基本概念，引出二进制与十进制的转换，让学生初步了解8位运算器的原理。

- 教材章节：第一章 计算机硬件基础，第1节 计算机硬件概述2. 二进制与十进制的转换方法：- 教材章节：第一章 计算机硬件基础，第2节 数字逻辑基础3. 8位运算器的算术运算：- 加法、减法、乘法、除法的运算规则及运算过程- 溢出与进位现象的分析- 教材章节：第一章 计算机硬件基础，第3节 算术逻辑单元4. 8位运算器在实际应用中的案例分析：- 简单计算机程序的初步分析与设计- 教材章节：第二章 计算机指令与编程，第1节 计算机指令概述5. 8位运算器在计算机硬件中的作用：- 介绍CPU中的算术逻辑单元（ALU）- 教材章节：第一章 计算机硬件基础，第4节 中央处理器6. 实践操作：- 使用模拟软件进行8位运算器的操作- 解决实际问题，提高逻辑思维和问题解决能力- 教材章节：第三章 计算机操作实践，第1节 计算机操作基础教学进度安排：本章节内容共需6个课时，其中理论教学4课时，实践操作2课时。

实验1 八位算术逻辑运算
一、实验目的和要求
1、掌握运算器的基本组成结构；
2、掌握运算器的工作原理。

二、实验原理图
实验采用的运算器数据通路如图1-1所示，其中74HC18是4位算数逻辑运算单元，本实验采用2片构成8位的算数逻辑运算单元。

两个操作数从最下面的8个乒乓开关输入，分别锁存在两个锁存器74273中，分别作为ALU的两个操作数。

74HC18有16种算数逻辑运算，控制端由S3、S2、S1、S0控制，在电路中由SWS3、SWS2、SWS1、SWS0四个开关控制。

M=1，逻辑运算，M=0算数运算，CN为进位位。

运算的结果显示在上方的8个LED灯。

图1-1运算器原理图
逻辑功能表如表1-1所示。

表5-1 ALU逻辑功能表
三、实验要求完成： 1、实验要求
（1）在暂存器A 中设置操作数A=65H ；在暂存器B 中设置操作数B=A7H 。

（2）通过对ALU 操作控制端S3、S2、S1、S0、CN 、M 的设置，完成两个操作数的算术、逻辑运算，并将运算结果填入表1-2中。

最后将运算结果同74HC181逻辑功能表（表1-1）对比分析，判断运算结果是否正确。

四
、实验数据记录
验证74HC181的逻辑功能，将运算结果记录在表1-2中。

六、实验结果分析
1、对比分析表1-1和表1-2，判断运算结果是否正确,并分析原因。

2、暂存器A置数完成后，如果操作控制信号 wA仍保持有效电平(wA=0)，在对暂存器B置数时会出现什么情况？。
