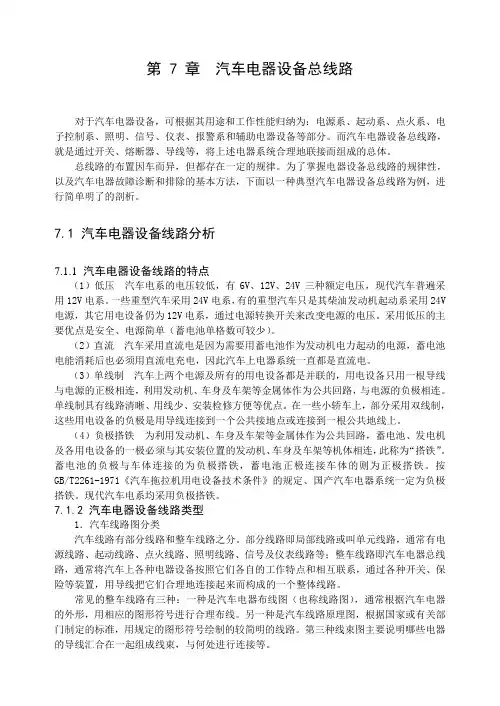

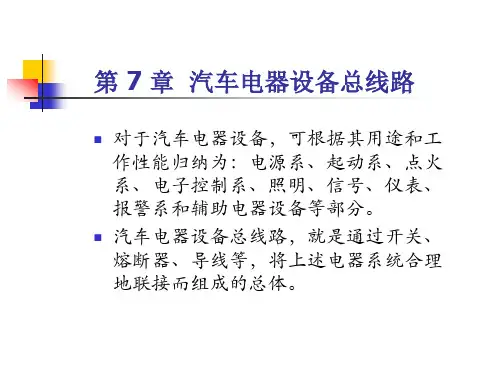

第 7 章汽车电器设备总线路对于汽车电器设备，可根据其用途和工作性能归纳为：电源系、起动系、点火系、电子控制系、照明、信号、仪表、报警系和辅助电器设备等部分。
而汽车电器设备总线路，就是通过开关、熔断器、导线等，将上述电器系统合理地联接而组成的总体。
总线路的布置因车而异，但都存在一定的规律。
为了掌握电器设备总线路的规律性，以及汽车电器故障诊断和排除的基本方法，下面以一种典型汽车电器设备总线路为例，进行简单明了的剖析。
7.1 汽车电器设备线路分析7.1.1 汽车电器设备线路的特点（1）低压汽车电系的电压较低，有6V、12V、24V三种额定电压，现代汽车普遍采用12V电系。
一些重型汽车采用24V电系，有的重型汽车只是其柴油发动机起动系采用24V 电源，其它用电设备仍为12V电系，通过电源转换开关来改变电源的电压。
采用低压的主要优点是安全、电源简单（蓄电池单格数可较少）。
（2）直流汽车采用直流电是因为需要用蓄电池作为发动机电力起动的电源，蓄电池电能消耗后也必须用直流电充电，因此汽车上电器系统一直都是直流电。
（3）单线制汽车上两个电源及所有的用电设备都是并联的，用电设备只用一根导线与电源的正极相连，利用发动机、车身及车架等金属体作为公共回路，与电源的负极相连。
单线制具有线路清晰、用线少、安装检修方便等优点。
在一些小轿车上，部分采用双线制，这些用电设备的负极是用导线连接到一个公共接地点或连接到一根公共地线上。
（4）负极搭铁为利用发动机、车身及车架等金属体作为公共回路，蓄电池、发电机及各用电设备的一极必须与其安装位置的发动机、车身及车架等机体相连，此称为“搭铁”。
蓄电池的负极与车体连接的为负极搭铁，蓄电池正极连接车体的则为正极搭铁。
按GB/T2261-1971《汽车拖拉机用电设备技术条件》的规定、国产汽车电器系统一定为负极搭铁。
现代汽车电系均采用负极搭铁。
7.1.2 汽车电器设备线路类型1．汽车线路图分类汽车线路有部分线路和整车线路之分。
