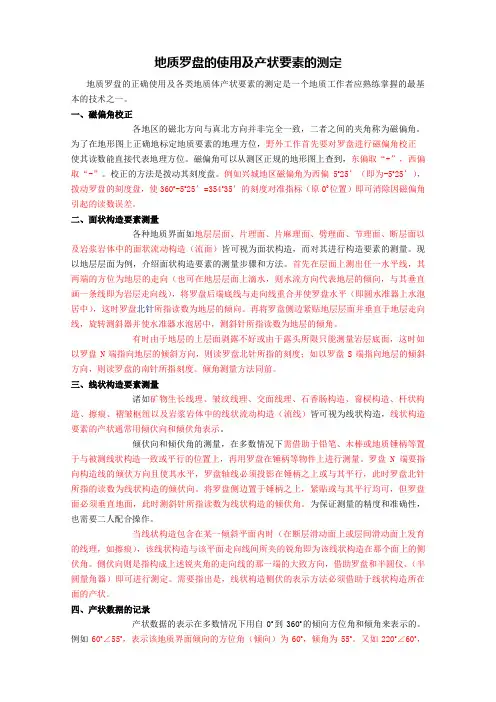

地质罗盘的使用及产状要素的测定地质罗盘的正确使用及各类地质体产状要素的测定是一个地质工作者应熟练掌握的最基本的技术之一。
一、磁偏角校正各地区的磁北方向与真北方向并非完全一致,二者之间的夹角称为磁偏角。
为了在地形图上正确地标定地质要素的地理方位,野外工作首先要对罗盘进行磁偏角校正 使其读数能直接代表地理方位。
磁偏角可以从测区正规的地形图上查到,东偏取“+”,西偏取“-”。
校正的方法是拨动其刻度盘。
例如兴城地区磁偏角为西偏5o25’(即为-5o25’),拨动罗盘的刻度盘,使360o-5o25’=354o35’的刻度对准指标(原00位置)即可消除因磁偏角引起的读数误差。
二、面状构造要素测量各种地质界面如地层层面、片理面、片麻理面、劈理面、节理面、断层面以及岩浆岩体中的面状流动构造(流面)皆可视为面状构造,而对其进行构造要素的测量。
现以地层层面为例,介绍面状构造要素的测量步骤和方法。
首先在层面上测出任一水平线,其两端的方位为地层的走向(也可在地层层面上滴水,则水流方向代表地层的倾向,与其垂直画一条线即为岩层走向线),将罗盘后端底线与走向线重合并使罗盘水平(即圆水准器上水泡居中),这时罗盘北针所指读数为地层的倾向。
再将罗盘侧边紧贴地层层面并垂直于地层走向线,旋转测斜器并使水准器水泡居中,测斜针所指读数为地层的倾角。
有时由于地层的上层面剥露不好或由于露头所限只能测量岩层底面,这时如以罗盘N 端指向地层的倾斜方向,则读罗盘北针所指的刻度;如以罗盘S端指向地层的倾斜方向,则读罗盘的南针所指刻度。
倾角测量方法同前。
三、线状构造要素测量诸如矿物生长线理、皱纹线理、交面线理、石香肠构造、窗棂构造、杆状构造、擦痕、褶皱枢纽以及岩浆岩体中的线状流动构造(流线)皆可视为线状构造,线状构造要素的产状通常用倾伏向和倾伏角表示。
倾伏向和倾伏角的测量,在多数情况下需借助于铅笔、木棒或地质锤柄等置于与被测线状构造一致或平行的位置上,再用罗盘在锤柄等物件上进行测量。

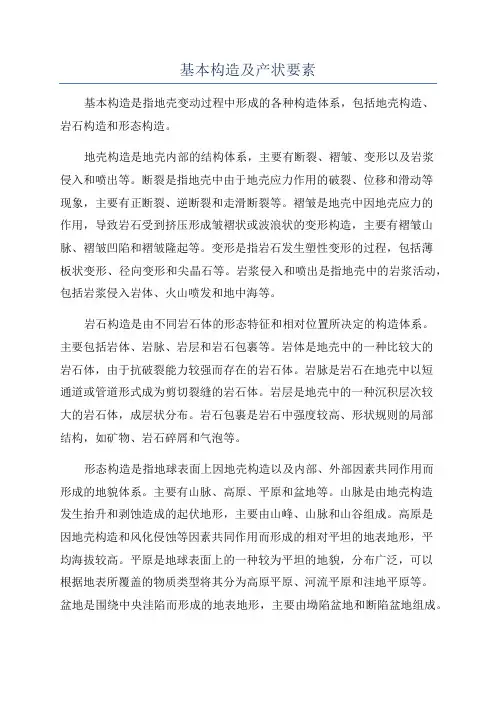

基本构造及产状要素基本构造是指地壳变动过程中形成的各种构造体系,包括地壳构造、岩石构造和形态构造。
地壳构造是地壳内部的结构体系,主要有断裂、褶皱、变形以及岩浆侵入和喷出等。
断裂是指地壳中由于地壳应力作用的破裂、位移和滑动等现象,主要有正断裂、逆断裂和走滑断裂等。
褶皱是地壳中因地壳应力的作用,导致岩石受到挤压形成皱褶状或波浪状的变形构造,主要有褶皱山脉、褶皱凹陷和褶皱隆起等。
变形是指岩石发生塑性变形的过程,包括薄板状变形、径向变形和尖晶石等。
岩浆侵入和喷出是指地壳中的岩浆活动,包括岩浆侵入岩体、火山喷发和地中海等。
岩石构造是由不同岩石体的形态特征和相对位置所决定的构造体系。
主要包括岩体、岩脉、岩层和岩石包裹等。
岩体是地壳中的一种比较大的岩石体,由于抗破裂能力较强而存在的岩石体。
岩脉是岩石在地壳中以短通道或管道形式成为剪切裂缝的岩石体。
岩层是地壳中的一种沉积层次较大的岩石体,成层状分布。
岩石包裹是岩石中强度较高、形状规则的局部结构,如矿物、岩石碎屑和气泡等。
形态构造是指地球表面上因地壳构造以及内部、外部因素共同作用而形成的地貌体系。
主要有山脉、高原、平原和盆地等。
山脉是由地壳构造发生抬升和剥蚀造成的起伏地形,主要由山峰、山脉和山谷组成。
高原是因地壳构造和风化侵蚀等因素共同作用而形成的相对平坦的地表地形,平均海拔较高。
平原是地球表面上的一种较为平坦的地貌,分布广泛,可以根据地表所覆盖的物质类型将其分为高原平原、河流平原和洼地平原等。
盆地是围绕中央洼陷而形成的地表地形,主要由坳陷盆地和断陷盆地组成。
产状是指地质体在空间中的展布形式和方位关系。
主要有地层产状、构造面产状和矿脉产状等。
地层产状是地层在地壳中展布的形态特征,包括地层的厚度、倾角和倾向等。
构造面产状是地质构造表现为岩石中或岩层中的展布形态,如褶皱的闭合度、断层的偏转度和地层的切滑等。
矿脉产状是指矿脉在地壳中的空间展布形态和方位关系,包括矿脉的走向、倾角和展布规律等。
《构造地质学》课程笔记第一章绪论一、构造地质学的内涵和构造规模1. 构造地质学定义:构造地质学是地球科学的一个分支,它专注于研究地球岩石圈的结构、构造、形成过程、演化历史以及控制这些过程的动力学机制。
它涉及从微观到宏观尺度的地质现象,包括地层、岩体、断裂、褶皱等。
2. 研究内容详述:(1)地质体的形态、产状、规模和组合特征:研究不同类型地质体的外部形态、空间排列、大小和相互之间的组合关系,如断层、褶皱、节理等。
(2)地质体的形成、演化和改造过程:探讨地质体从形成到改造的整个地质历史过程,包括构造运动、岩浆活动、变质作用等。
(3)地质体之间的相互关系及其在地球动力学过程中的作用:分析地质体之间的相互作用,以及它们在板块构造、地壳运动等地球动力学过程中的角色。
3. 构造规模划分详述:(1)大型构造:涉及整个板块或大陆规模的构造,如板块边界、地槽-地台、造山带等。
(2)中型构造:介于大型和小型构造之间,如区域性的褶皱带、断裂带、火山带等。
(3)小型构造:在更小的尺度上,如单个褶皱、断层、节理、面理等。
二、地质构造的类型和关系1. 地质构造类型详述:(1)原生构造:在岩石形成过程中直接形成的构造,如层理、波痕、泥裂等沉积构造。
(2)次生构造:岩石形成后,在后期地质作用下形成的构造,如褶皱、断层、节理等。
(3)复合构造:原生构造和次生构造相互叠加、改造形成的复杂构造,如叠加褶皱、复合断层等。
2. 地质构造之间的关系详述:(1)成因关系:不同构造之间的成因联系,如断层活动可能导致褶皱的形成。
(2)时间关系:不同构造形成的时间顺序,如先形成断层,后形成褶皱。
(3)空间关系:不同构造在空间上的分布和排列方式,如断层与褶皱的相互切割关系。
三、构造分析的基本方法1. 地质观察详述:(1)观察地质体的形态、产状、规模、组合特征:通过野外实地观察,记录地质体的各种特征。
(2)使用地质罗盘、GPS等工具进行精确测量:测量地质体的产状、方位等参数。
第一篇地质学基础第一章地球的基本知识1.地球的圈层构造如何划分?答:以地表为界,地球可分为外圈层和内圈层,两者各有不停的圈层构造.外圈层可分为大气圈、水圈和生物圈.大气圈是指包围地球的气体,厚度在几万km以上,但占大气总质量3/4的大气是集中在地表以上10km的高度范围以内.水圈是指地球表层的水体,大部分汇聚在海洋里,部分分布于河流、湖泊、沼泽、冰川一级地球表层的样式和土层的空隙中。
生物圈是地球上生物生存和活动的范围。
地球的内圈层又分为地壳、地幔和地核。
地核位于深约2800km的古登堡面一下直到地心,主要由比较常见的铁、硅、镍溶解体组成。
地核和地壳之间称为地幔,地壳是地球最外面的一层壳.(外圈层:大气圈、水圈、生物圈;内圈层:地壳、地幔、地核)2。
什么是矿物?什么是岩石?答:矿物是地壳中及地球内层的化学元素在各种地质作用下形成的具有一定形态、化学成分和物理性质的单质元素或化合物,它是构成地壳岩石的物质基础。
岩石是在各种不同地质作用下产生的,由一种或多种矿物有规律地组合而成的矿物集合体。
3。
何谓地质作用?地质作用有几种类型?答:(1)地壳自形成以来,其物质组成、内部结构及表面形态,一直都在进行演变和发展,促地壳演变和发展的各种作用,统称为地质作用。
2.地质作用分为内地质作用和外地质作用.内地质作用包括构造运动,地震作用,岩浆及火山作用和变质作用。
外地质作用包括风化作用,剥蚀作用,搬运作用,沉积作用和沉积成岩作用. 4。
地质年代和地层年代如何划分?答:地质年代的单位是宙、代、纪、世、期;相对应的地层年代是宇、界、系、统、阶。
5。
如何确定地层的相对年代?答:地层相对年代的确定方法有四种.第一,古生物法。
即利用分布时代短、特征显著、数量众多而地理分布广泛的化石确定地层的地质年代.第二,岩性对比法。
即将未知地质时代的地层特征与已知地质时代的地层的岩性特征进行对比,用于确定地层时代。
第三,标志层法.即在地层剖面中某些厚度不大、岩性稳定、特征突出、分布广泛和容易识别的岩层可以作为地层对比的标志。
面状构造的产状要素(一)产状要素的概念面状构造的产状是用产状要素来表示的。
产状要素包括走向、倾向和倾角(图2-1)。
图2-1 面状构造的产状要素走向:某一倾斜构造面和任一水平面的交线称为走向线,走向线所指的地理方位角,称为走向。
根据走向的定义,走向可有如下特点:在相同高度的走向线上各点等高;②倾斜的构造面上可有无数条走向线;③若已知倾斜构造面上相同标高的两点,两点的连线即为走向线。
倾向:在构造面上,沿倾斜面引出垂直走向线的直线,称倾斜线,倾斜线在水平面上的投影线(倾向线)向下倾斜一端的方位角,称为倾向。
根据倾向的定义,倾向有如下特征:①倾向只有一个方位;②倾向线和走向线互相垂直,知道其中的一个方位,便可求得另一个方位。
倾角:构造面上的倾斜线与其在水平面上投影线之间的夹角,称倾角或真倾角。
(二)视倾向的概念在倾斜的构造面上,斜交走向线所引出的任一直线均为视倾斜线,其在水平面上投影线所指的倾斜方位,称视倾向或假倾向。
视倾斜线与其水平投影线的夹角,称视倾角或假倾角。
视倾角永远小于真倾角,二者的换算可由下列公式表示(图2-2):tanβ=tana·cosω图2-2 真倾角和视倾角的关系a—真倾角;β,β′—视倾角;ω—真倾向与视倾向之间的夹角式中:β为视倾角;a为真倾角;ω为真倾向与视倾向之间的夹角。
(三)面状构造产状的表示方法面状构造产状的表示方法有数据和符号两种。
数据表示又可用象限角法或方位角法表示。
象限角法:以北(0°)或南(180°)为准,记走向、倾角和倾斜象限,如N45°W,30°NE,即表示走向北偏西45°,倾角30°,向北东倾斜。
方位角法:只记倾向和倾角,如45°∠30°,表示构造面的倾向是北东45°,倾角是30°。
用符号表示产状要素一般是在绘制地质图时表示面状构造的产状。
不同性质的面状构造所采用的符号是不同的,今后在分析地质图时可逐步了解。
