电力配网三维ＧIＳ管理系统建设草案泰瑞数创科技（北京）有限公司目录1、建设背景ﻩ错误!未定义书签。
2、总体设计 ................................................................................................. 错误!未定义书签。
2.1总体目标............................................................................................ 错误!未定义书签。
2．2安全设计ﻩ错误!未定义书签。
2．2．１、网络安全....................................................................... 错误!未定义书签。
2．2．2、数据安全ﻩ错误!未定义书签。
2.2.3、系统安全............................................................................. 错误!未定义书签。
2.3设计原则ﻩ错误!未定义书签。
2．３.１统一规划,分步建设......................................................... 错误!未定义书签。
2.3.2可靠性原则ﻩ错误!未定义书签。
2.3.3规范性原则ﻩ错误!未定义书签。
2.3.4实用性原则ﻩ错误!未定义书签。
2．３.５先进性原则....................................................................... 错误!未定义书签。
2.3.6可扩展性原则ﻩ错误!未定义书签。
2.３．７开放性原则ﻩ错误!未定义书签。
2.３.８安全性原则ﻩ错误!未定义书签。
2.4项目系统建设标准ﻩ错误!未定义书签。
电力三维GIS综合信息管理平台建设方案书目录1. 项目概述 (3)1.1.项目背景 (3)2. 总体技术架构 (4)2.1.系统总体架构 (4)2.2.系统网络拓扑 (6)2.2.1. 数据部署 (7)2.2.2. 应用服务部署 (8)2.2.3. 客户端部署 (9)3.系统功能规划 (10)3.1.电力三维系统功能综述 (10)3.2.视频监控子系统 (11)3.3.移动办公子系统 (12)3.3.1. 数据采集 (13)3.3.2. 监控报警 (13)3.4.电力三维地理信息系统界面 (14)4. 项目实施计划 (18)4.1.项目人员计划 (18)4.2.软件配置管理计划 (19)4.3.项目管理计划 (20)5. 三维GIS平台选型 (21)1. 项目概述1.1. 项目背景经过近十几年的发展，我国各行各业的的信息化建设已到一定的程度，并也取得了一定的成果。
信息化的建设也推动着地理信息科学的发展，特别是互联网网络技术、通信技术、数据库等技术的综合应用，正改变而且已经改变了人们的生活习惯，观念。
地理信息系统（Geography Information System），是一种集采集、处理、存贮、管理、分析、和输出地理空间数据的计算机综合信息系统，其核心是用计算机来表达、处理、存贮和分析空间信息，是近年来发展迅速的一门信息技术。
目前其技术已经广泛触及到了社会生活的各个角落。
电子地图、GPS卫星导航、手机地图、数字地球、数字城市、多人津津乐道的Google Earth，这些眼下最时尚的新事物，其核心技术正是GIS技术。
GIS的应用已经成为新一轮信息化建设的亮点，从而也大大推动了社会的信息化建设，并日益深入到国土、交通、环保、电力、电信、民航、房产等领域，并融入IT，成为IT中的一个重要一员，逐步走向社会化与大众化，关键的是，它在政府与企业信息化应用中已经起着越来越重要的作用，产生了不可低估的社会效应。

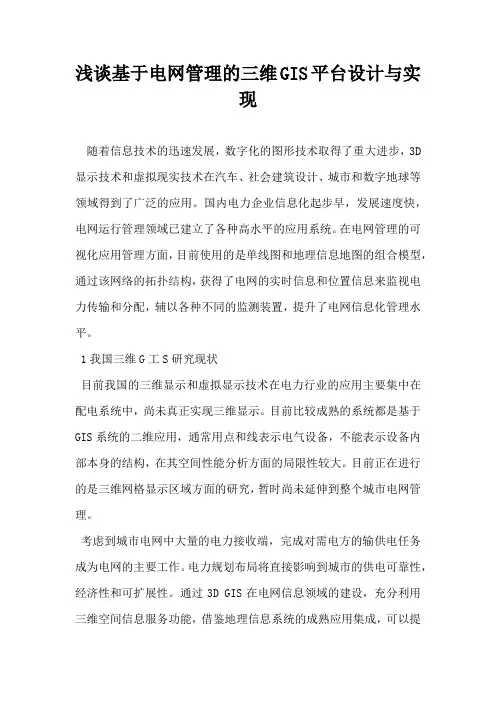

浅谈基于电网管理的三维GIS平台设计与实现随着信息技术的迅速发展，数字化的图形技术取得了重大进步，3D 显示技术和虚拟现实技术在汽车、社会建筑设计、城市和数字地球等领域得到了广泛的应用。
国内电力企业信息化起步早，发展速度快，电网运行管理领域已建立了各种高水平的应用系统。
在电网管理的可视化应用管理方面，目前使用的是单线图和地理信息地图的组合模型，通过该网络的拓扑结构，获得了电网的实时信息和位置信息来监视电力传输和分配，辅以各种不同的监测装置，提升了电网信息化管理水平。
1我国三维G工S研究现状目前我国的三维显示和虚拟显示技术在电力行业的应用主要集中在配电系统中，尚未真正实现三维显示。
目前比较成熟的系统都是基于GIS系统的二维应用，通常用点和线表示电气设备，不能表示设备内部本身的结构，在其空间性能分析方面的局限性较大。
目前正在进行的是三维网格显示区域方面的研究，暂时尚未延伸到整个城市电网管理。
考虑到城市电网中大量的电力接收端，完成对需电方的输供电任务成为电网的主要工作。
电力规划布局将直接影响到城市的供电可靠性，经济性和可扩展性。
通过3D GIS在电网信息领域的建设，充分利用三维空间信息服务功能，借鉴地理信息系统的成熟应用集成，可以提供信息显示和快速分析，准确和直观展现完整的城市电网。
2整体架构三维地理信息系统可以收集，整理，汇总各电力设备在电网的信息，以地理坐标为基础，实现综合电网基于城市地貌和建筑特色的信息模型组合，然后将这些模型一起通过网络发布，使用户可以快速和完整查询城市电网的历史、现状和规划的各种宏观和微观情况。
在平台上，城市电网，电网变电站设备和城市建筑物之间的空间位置关系完全与实际情况对应，空间的三维坐标和任意点之间可以被测量，从而再现真正三维的城市电网的景观。
三维地理信息系统具有多级结构，包括模型层，表示层，综合查询和分析层和应用管理层。
三维地理信息系统使用客户机/服务器和浏览器/服务器的组合结构，同时支持单机和网络平台。

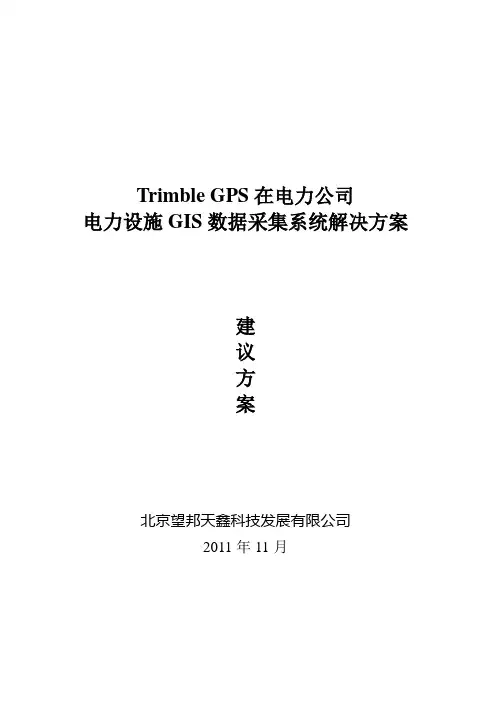

Trimble GPS在电力公司电力设施GIS数据采集系统解决方案建议方案北京望邦天鑫科技发展有限公司2011年11月1项目背景电力行业是国民经济发展的基础行业，同时，它又是一个技术密集、资产密集的行业。
近年来，我国已经开始规划和实施电力行业的信息化发展战略，其重点就是实现电力资产管理的信息化，建设“数字电网”。
采用GIS技术可以显著提高以空间数据为基础的电力信息处理分析的能力，因此建立电力GIS应用系统进行电力设施数据采集和分析处理成为电力信息化的重要手段。
借助GIS应用平台，可实现电力设施的设计和更改管理、运行维护管理、故障停电管理、服务和市场分析、网络分析和企业信息访问及更新等。
不仅如此，GIS系统还能提供多空间数字电网模型、实用化电网数据维护工具、丰富的电网分析工具，达到构筑企业协同工作环境、提高服务质量、完善业务流程指导生产、提高决策效率的目的。
不同企业有不同的工作流程和业务逻辑，不同电力企业的GIS系统对数据提取、分析和处理可能有不同的思路，或偏重于某些方面的应用，但是几乎所有的电力GIS都包括以下一些基本功能：●基本GIS功能：包括工作环境设置、图层操作、图形浏览、打印输出、长度面积量算等基本功能；●自动成图功能：包括GPS数据文件接收、输电设备维护、变电设备维护、相位图的编辑、注记层的编辑生成等功能；●设备管理功能：包括查询统计、单线图提取、线路模拟追踪等功能；●污区管理功能：包括历年污区图的调阅和打印、记录大气环境和典型气象资料、记录污源分布信息、记录盐密点档案信息、记录线路污闪信息、进行污区图的编辑、各种专题图的产生、设备防污、污区查询统计等；●巡线管理：GPS数据录入接口、图形数据输入、危险点数据录入、危险点查询等功能所有这些功能都是以大量的电力设施的数据为基础的，因此，建立和完善电力GIS必须首先解决电力设施数据采集维护问题，包括设施的属性数据和空间数据。
其中属性信息涉及设备的编号、名称、型号、缺陷记录、检修记录、设备台帐、缺陷通知单、设备档案、线路条图和图片等；空间数据则包括以各种形式表达的电力设施的空间坐标，这些空间坐标一方面将作为电力设施的重要基础数据，另一方面用来检验人员到位情况，起到监督工作的作用。

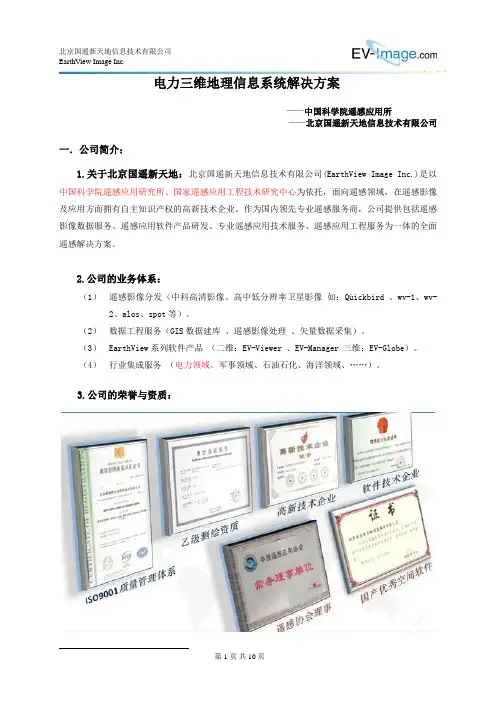

电力三维地理信息系统解决方案——中国科学院遥感应用所——北京国遥新天地信息技术有限公司一．公司简介：1.关于北京国遥新天地：北京国遥新天地信息技术有限公司(EarthView Image Inc.)是以中国科学院遥感应用研究所、国家遥感应用工程技术研究中心为依托，面向遥感领域，在遥感影像及应用方面拥有自主知识产权的高新技术企业。
作为国内领先专业遥感服务商，公司提供包括遥感影像数据服务、遥感应用软件产品研发、专业遥感应用技术服务、遥感应用工程服务为一体的全面遥感解决方案。
2.公司的业务体系：（1）遥感影像分发（中科高清影像、高中低分辨率卫星影像如：Quickbird 、wv-1、wv-2、alos、spot等）。
（2）数据工程服务（GIS数据建库、遥感影像处理、矢量数据采集）。
（3）EarthView系列软件产品（二维：EV-Viewer 、EV-Manager 三维：EV-Globe）。
（4）行业集成服务（电力领域、军事领域、石油石化、海洋领域、……）。
3.公司的荣誉与资质：4.公司的部分合作伙伴二．公司在电力三维地理信息系统中的解决方案：1.主要功能模块：三维仿真、线路规划设计、设备管理、安全生产、系统管理。
2. 三维仿真功能模块的实现：（1）三维场景展示：利用三维体－面模型一体化渲染技术，基于高精度的数字地形模型（Digital Terrain Model DTM）、高分辨率遥感影像，对电网设备所在区域在计算机上进行仿真，再现电网设备所在区域的自然环境。
建立电塔、电线等电力设备的三维对象模型，并植入三维场景中，对电网运行区域及区域内的电力设备进行仿真再现。
（2）输电系统图展示：系统可以整合并显示不同电压等级的输电线路。
（3）电网区域模拟巡线：系统能根据用户需求，可选择任意一条输电线路、设定飞行参数进行模拟巡线，同时支持自定义飞行线路进行模拟巡线。
在巡线过程中可以手动暂停，查看设备情况以及周围环境，在给上级领导演示的时候非常有效。

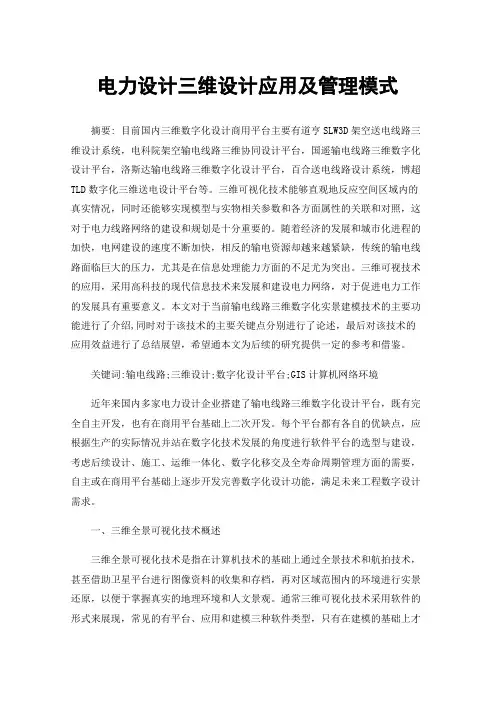

电力设计三维设计应用及管理模式摘要: 目前国内三维数字化设计商用平台主要有道亨SLW3D架空送电线路三维设计系统，电科院架空输电线路三维协同设计平台，国遥输电线路三维数字化设计平台，洛斯达输电线路三维数字化设计平台，百合送电线路设计系统，博超TLD数字化三维送电设计平台等。
三维可视化技术能够直观地反应空间区域内的真实情况，同时还能够实现模型与实物相关参数和各方面属性的关联和对照，这对于电力线路网络的建设和规划是十分重要的。
随着经济的发展和城市化进程的加快，电网建设的速度不断加快，相反的输电资源却越来越紧缺，传统的输电线路面临巨大的压力，尤其是在信息处理能力方面的不足尤为突出。
三维可视技术的应用，采用高科技的现代信息技术来发展和建设电力网络，对于促进电力工作的发展具有重要意义。
本文对于当前输电线路三维数字化实景建模技术的主要功能进行了介绍,同时对于该技术的主要关键点分别进行了论述，最后对该技术的应用效益进行了总结展望，希望通本文为后续的研究提供一定的参考和借鉴。
关键词:输电线路;三维设计;数字化设计平台;GIS计算机网络环境近年来国内多家电力设计企业搭建了输电线路三维数字化设计平台，既有完全自主开发，也有在商用平台基础上二次开发。
每个平台都有各自的优缺点，应根据生产的实际情况并站在数字化技术发展的角度进行软件平台的选型与建设，考虑后续设计、施工、运维一体化、数字化移交及全寿命周期管理方面的需要，自主或在商用平台基础上逐步开发完善数字化设计功能，满足未来工程数字设计需求。
一、三维全景可视化技术概述三维全景可视化技术是指在计算机技术的基础上通过全景技术和航拍技术，甚至借助卫星平台进行图像资料的收集和存档，再对区域范围内的环境进行实景还原，以便于掌握真实的地理环境和人文景观。
通常三维可视化技术采用软件的形式来展现，常见的有平台、应用和建模三种软件类型，只有在建模的基础上才能够实现漫游和分析、决策等后续操作。

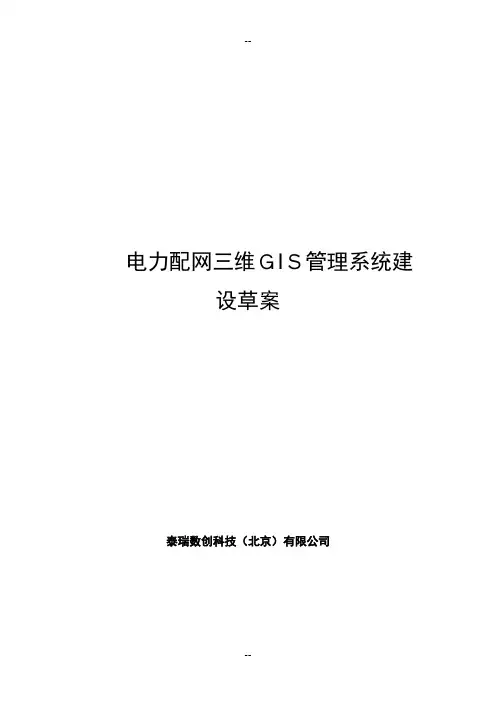

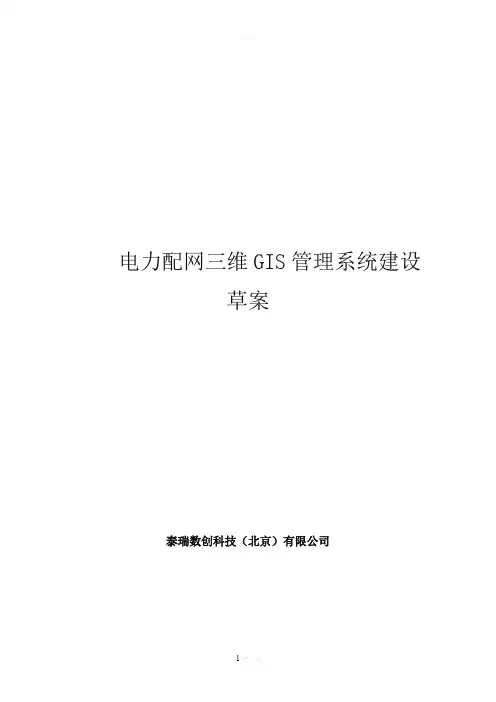

电力配网三维GIS管理系统建设草案泰瑞数创科技（北京）有限公司目录1、建设背景 (3)2、总体设计 (4)2.1总体目标 (4)2.2安全设计 (5)2.2.1、网络安全 (5)2.2.2、数据安全 (5)2.2.3、系统安全 (6)2.3设计原则 (7)2.3.1统一规划，分步建设 (7)2.3.2可靠性原则 (7)2.3.3规范性原则 (7)2.3.4实用性原则 (7)2.3.5先进性原则 (7)2.3.6可扩展性原则 (8)2.3.7开放性原则 (8)2.3.8安全性原则 (8)2.4项目系统建设标准 (8)2.5系统的总体结构 (9)2.5.1系统软硬件环境 (9)2.5.2系统软件结构体系 (10)2.5.3系统网络拓扑图 (12)2.6系统的功能结构图 (13)2.7主要的实现技术 (14)2.7.1、海量数据生成三地形技术 (14)3、系统功能 (15)3.1系统总体功能模块 (15)3.2主要功能列表 (16)3.3 系统功能详述 (20)3.3.1三维地图浏览功能 (20)3.3.2配网管理功能 (24)3.3.3配网规划功能 (30)3.3.4业扩报装功能 (30)3.3.5电力应急 (31)3.3.6大用户管理 (33)3.3.7协同办公 (34)3.3.8系统管理 (35)4、功能扩展（二期） (35)4.1与可靠性系统接口 (35)4.2巡视和调度管理 (36)4.3与SCADA 系统接口 (36)4.4与客户营销系统接口 (36)4.5与监管中心系统接口 (36)1、建设背景目前，客户服务中心刚成立不久。
客户中心作为客户用电以及对外服务的窗口部门，需要准确及时的了解电力配网的线路资料及其状态等信息，以便于业扩工作的开展和对客户提供优质的服务。
目前配网资料管理主要以人工方式进行管理，这种管理方式存在以下问题：1、容易造成资料的不一致：由于是手工管理，如果生产上有新增、异动、或者仅仅是修改资料，这种信息上的变化很难及时的通知到每个相关人员，如客户中心。

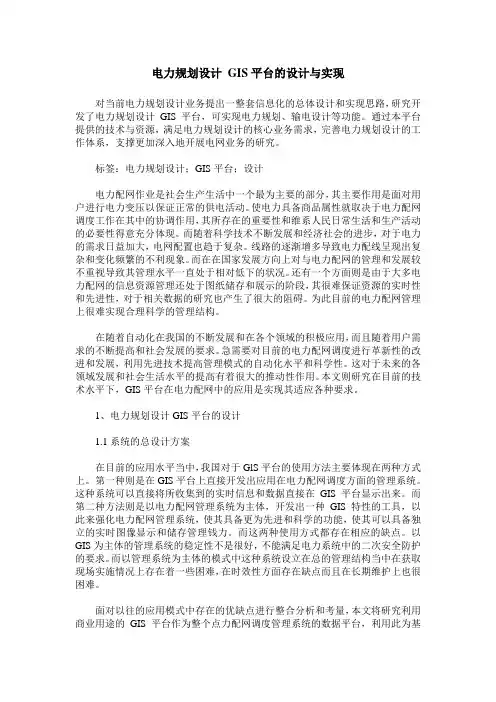

电力规划设计GIS平台的设计与实现对当前电力规划设计业务提出一整套信息化的总体设计和实现思路，研究开发了电力规划设计GIS平台，可实现电力规划、输电设计等功能。
通过本平台提供的技术与资源，满足电力规划设计的核心业务需求，完善电力规划设计的工作体系，支撑更加深入地开展电网业务的研究。
标签：电力规划设计；GIS平台；设计电力配网作业是社会生产生活中一个最为主要的部分，其主要作用是面对用户进行电力变压以保证正常的供电活动。
使电力具备商品属性就取决于电力配网调度工作在其中的协调作用，其所存在的重要性和维系人民日常生活和生产活动的必要性得意充分体现。
而随着科学技术不断发展和经济社会的进步，对于电力的需求日益加大，电网配置也趋于复杂。
线路的逐渐增多导致电力配线呈现出复杂和变化频繁的不利现象。
而在在国家发展方向上对与电力配网的管理和发展较不重视导致其管理水平一直处于相对低下的状况。
还有一个方面则是由于大多电力配网的信息资源管理还处于图纸储存和展示的阶段，其很难保证资源的实时性和先进性，对于相关数据的研究也产生了很大的阻碍。
为此目前的电力配网管理上很难实现合理科学的管理结构。
在随着自动化在我国的不断发展和在各个领域的积极应用，而且随着用户需求的不断提高和社会发展的要求。
急需要对目前的电力配网调度进行革新性的改进和发展，利用先进技术提高管理模式的自动化水平和科学性。
这对于未来的各领域发展和社会生活水平的提高有着很大的推动性作用。
本文则研究在目前的技术水平下，GIS平台在电力配网中的应用是实现其适应各种要求。
1、电力规划设计GIS平台的设计1.1系统的总设计方案在目前的应用水平当中，我国对于GlS平台的使用方法主要体现在两种方式上。
第一种则是在GIS平台上直接开发出应用在电力配网调度方面的管理系统。
这种系统可以直接将所收集到的实时信息和数据直接在GIS平台显示出来。
而第二种方法则是以电力配网管理系统为主体，开发出一种GIS特性的工具，以此来强化电力配网管理系统，使其具备更为先进和科学的功能，使其可以具备独立的实时图像显示和储存管理钱力。
电力行业GIS系统整体解决方案2003-11-30来源：中国软件网网友评论0条点击进入论坛（一）文言文阅读（本题共4小题化学教案19分）阅读下面的文字化学教案完成10～13题试卷试题2002年本人受聘于唐山赛尔信息公司任技术总监，与唐山市丰新区农电局信息人员一起探索把“图数结合”技术和将地理信息引入到电力设施的管理新方法，利用了一年时间开发了电力GIS系统，这种融计算机图形，处理技术和数据库技术一体、基于地理信息的管理系统（GIS）在生产管理中的应用，它为现代化管理思想、方法在输配电生产技术管理上的应用提供了现代化的工具和手段。
通过一年的电力系统建设对数字化电力的县级解决方案有一定了解，取得了一些经验，希望GIS方面的专家探讨学习。
期花费这一项化学教案有70%以上的网友选择了5000元以下化学教案仅有7%的网友愿意为孩子过暑假花费上万元试卷试题一、前言电力行业各部门拥有大量的网线和设备，相应的图纸、档案、信息非常庞杂。
随着电力事业的发展，有关数据、信息资料也会越来越来多，同时随着电网的日益复杂，馈线之间的相互关系也更趋复杂，因此对电力部门的管理和调度提出越来越高的要求。
然试卷试题他在《饔飨集》中说：“八大菜系中无潮州菜化学教案大约以为潮州菜可入粤菜、电力行业使用的电力设施在管理上具有一个明显的特点，就是分散地分布在一个特定的地理范围上（如一个城市或一个地区），这给电力系统的设备管理带来了很多困难。
多年来，电力系统的技术人员与管理人员，为了管好设备应用创造了多种先进的管理方法，特别是计算机技术的应用更为电力系统的设备管理提供了先进的技术手段。
但是，前几年由于受到技术手段的限制，在电力企业的计算机辅助设备管理上基本上处于低水平的应用阶段，主要是用数据库技术对设备的技术参数和运行参数进行管理，后期虽然应用了如AUTOCAD一类的图形处理技术来绘制线路走向图或进行某种工程设计，显然其应用与数据库管理是脱节的，图形和数据信息不能充分共享，简单的图形处理技术更无法将地理信息应用到设备管理上。
浅谈基于电网管理的三维GIS平台设计与实现随着信息技术的迅速发展，数字化的图形技术取得了重大进步，3D 显示技术和虚拟现实技术在汽车、社会建筑设计、城市和数字地球等领域得到了广泛的应用。
国内电力企业信息化起步早，发展速度快，电网运行管理领域已建立了各种高水平的应用系统。
在电网管理的可视化应用管理方面，目前使用的是单线图和地理信息地图的组合模型，通过该网络的拓扑结构，获得了电网的实时信息和位置信息来监视电力传输和分配，辅以各种不同的监测装置，提升了电网信息化管理水平。
1我国三维G工S研究现状目前我国的三维显示和虚拟显示技术在电力行业的应用主要集中在配电系统中，尚未真正实现三维显示。
目前比较成熟的系统都是基于GIS系统的二维应用，通常用点和线表示电气设备，不能表示设备内部本身的结构，在其空间性能分析方面的局限性较大。
目前正在进行的是三维网格显示区域方面的研究，暂时尚未延伸到整个城市电网管理。
考虑到城市电网中大量的电力接收端，完成对需电方的输供电任务成为电网的主要工作。
电力规划布局将直接影响到城市的供电可靠性，经济性和可扩展性。
通过3D GIS在电网信息领域的建设，充分利用三维空间信息服务功能，借鉴地理信息系统的成熟应用集成，可以提供信息显示和快速分析，准确和直观展现完整的城市电网。
2整体架构三维地理信息系统可以收集，整理，汇总各电力设备在电网的信息，以地理坐标为基础，实现综合电网基于城市地貌和建筑特色的信息模型组合，然后将这些模型一起通过网络发布，使用户可以快速和完整查询城市电网的历史、现状和规划的各种宏观和微观情况。
在平台上，城市电网，电网变电站设备和城市建筑物之间的空间位置关系完全与实际情况对应，空间的三维坐标和任意点之间可以被测量，从而再现真正三维的城市电网的景观。
三维地理信息系统具有多级结构，包括模型层，表示层，综合查询和分析层和应用管理层。
三维地理信息系统使用客户机/服务器和浏览器/服务器的组合结构，同时支持单机和网络平台。
新时期电力GIS系统建设方案编写：李国勇日期：2006-11-7版本：0.1北京恒华伟业科技发展有限公司北京恒华伟业科技发展有限公司摘要：本文着重阐述了新时期电力GIS系统的建设模式，提出了新时期电力GIS系统的总体结构、功能结构、技术路线及实施步骤，同时对电力GIS系统的发展历程及现状进行了简单的描述。
关键词：电力GIS 输电配电SG186 标准IEC61970/IEC61968 资产管理电网状态名词解释：BAP：Business Application Platform SG186之安全生产管理之业务应用平台GAP：Geographic Application Platform SG186之安全生产管理之图形应用平台IEC61970：IEC制定的EMS（能量管理系统）接口标准IEC61968：IEC制定的配电管理系统的应用集成标准第一章电力GIS系统的发展历程目前GIS在电力行业已得到广泛而且深入的运用，为电力行业的信息化建设发挥了重要推动的作用，GIS技术已经深入到输电、变电、配电，甚至用电管理领域。
但是，GIS技术在电力行业信息化建设中的作用和地位确立也经历了一个漫长而又曲折的过程，这一发展历程可分为三个阶段：启蒙阶段、发展阶段和规范阶段。
1.1 启蒙阶段这一阶段始于上世纪90年代初，终于1998年（是年，国电公司启动了城乡电网改造工程）。
这一时期的主要关注的问题是GIS是什么、GIS能否应用于电力行业、GIS能为电力信息化建设做什么等。
当时在电力行业引入GIS存在诸多困难，首先，电力企业多数决策人员对GIS技术认识不够，只有少数人能够正确认识GIS的用途和作用；其次，国内IT技术尤其是软件技术的应用尚处于刚起步阶段，故管理信息系统的建设也同样处于起步阶段。
1996年上海电力公司沪西供电所（现为沪西供电分公司）率先将GIS技术引入到其配电管理信息系统，并将GIS系统和MIS系统合并为一个系统进行建设，该模式一直沿用至今。
电力营销地理信息综合平台详细设计方案一、系统介绍<1> 项目介绍当前，电力行业已经实现了内勤管理信息化，并正在向外勤工作现场延伸，以便加强外勤管理工作，提高外勤工作的效率和工作质量。
作为供电企业，抄表管理、表计管理、配电抢修、是营销管理的重要环节，直接影响到企业的经济效益和社会效益。
但随着地区用电规模的扩大和管理力度的加大，传统的抄表、用电管理、配电抢修的工作方式面临着巨大的挑战，也暴露了多种问题：第一、管理人员对于现场施工人员的管理力度不强，对于现场施工人员不能做到高效的指挥。
第二、现场施工人员在故障地点发现的问题不能够及时地向管理人员反馈有效的信息，从而导致管理人员不能够在第一时间拿出高效的解决方案。
第三、新的现场施工人员存在对于各处的表箱、电力基础设施等地点不熟悉。
第四、新的施工人员如果没有经验熟练的施工人员带领的情况下，工作效率较低；从而导致对于新员工的培训成本增加。
第五、经验熟练的施工人员对于其常年的工作方式以及工作路线没有有效的、形象的存储下来，是一种资源的浪费。
第六、管理人员对于所有出勤的施工人员的分布以及流动方式不能有效地、形象地进行监控和调度。
第七、用户电话或其他方式报告了电力设备或表箱的故障后，管理人员不能形象地查看其地理位置，以及附近的施工人员的情况，从而导致管理人员不能高效地进行调度和事故处理。
以上是传统管理方式中存在的弊端，为此提出新的解决方案。
为了加强电力营销现场管理，采易公司提出了利用GPS技术、PDA技术和GIS技术，在现有MIS基础上构建新系统的设想。
并做了大量的基础研究工作，也为新系统提出了务实的工作思路。
GPS、GIS技术的大范围应用，为电力行业的现场管理提供了更方便，更精确的管理方式。
使用GPS全球卫星定位系统对输电线路、表箱等供电设备进行地理定位，并标注在电子地图上。
这样，所有的供电设备的地理位置将得到直观的体现。
PDA主要分为手持终端和车载终端两类，主要提供给施工人员手持以及施工车辆上安装。
大庆电业局电力GIS系统建设方案大庆电业局黑龙江傲立信息产业有限公司2006年 08 月 31 日目录1系统目标 (1)2业务范围 (1)2.1送电 (1)2.2发、变电 (2)2.3配电 (2)2.4调度 (2)2.5营销 (2)3系统功能 (2)3.1设备管理 (2)3.1.1电力设备建模管理 (2)3.1.2电力设备铭牌和技术参数管理 (3)3.1.3电力设备查询、统计管理 (3)3.1.4电力设备供电范围分析 (3)3.1.5电力设备供电源分析 (4)3.1.6电力设备开关模拟操作 (5)3.1.7电力设备专题图抽取 (6)3.1.7.1条图 (6)3.1.7.2单线图 (7)3.1.7.3台区图 (8)3.1.7.4相序图 (9)3.1.7.5断面图 (9)3.1.8 SCADA系统数据动态显示 (10)3.2运行管理 (10)3.2.1电力设备巡视记录查询 (10)3.2.2电力设备缺陷记录查询 (10)3.2.3电力设备运行记录查询 (11)3.2.4电力设备检修记录查询 (11)4系统技术结构 (11)5电子地图配置 (12)6系统软硬件配置 (13)6.1软件配置方案 (13)6.2硬件配置方案 (13)6.2.1网络环境 (13)6.2.2硬件环境 (13)7需要购置的软硬件清单 (14)7.1系统投资预算总表 (14)7.2需要购置的软件清单 (14)7.2.1软件平台 (14)7.2.2系统研发 (15)7.2.3外部数据接口费用 (15)7.3需要购置的硬件清单 (15)8系统接口 (16)8.1与生产MIS系统接口 (16)8.2与营配GIS系统进行数据接口 (17)8.3与营销系统接口 (18)8.4与负控系统接口 (18)8.5与调度SCADA系统接口 (19)8.6与配电调度系统接口 (20)9系统实施规划 (20)1系统目标经过近几年的信息化建设，我局的生产MIS系统、营配GIS系统、配电调度系统及其他管理信息系统数据基本健全，但表现方式不够直观，数据利用率不高。
《三维GIS电力规划应用系统建设方案》需求设计数据需求场景范围场景制作范围为××市辖区，约××平方公里，需要××市辖区范围数字高程数据(DEM)、数字正射影像数据(DOM)。
DOM模型专题数据场景中需要表现的杆塔数据，包括杆塔的模型数据及相关素材和资料等。
杆塔的模型数据需要符合NVP建模规范的3ds格式数据和模型的纹理等，杆塔的模型必须包含接线点模型；杆塔的资料应该有所属线路、杆号、杆型、呼高、接线位置、接入位置、接出位置、杆塔照片等信息。
一期的电力设备表现主要以输电杆塔和输电线路为主；其他模型专题数据电力设备、设施模型，包括变电站、电厂、电力线路、杆塔、开闭所、分线箱、环网柜、变压器等一期不做表现。
（注：3ds模型数据参考《NVP建模规范文档》）。
业务专题数据业务专题数据包括各种电力设备、设施的相关参数、图片信息、位置数据等。
一期业务专题数据主要包括输电线路的杆塔排位数据。
居民用地、基础道路、河流矢量数据。
为保证能够建立合理正确的业务专题数据库，用户提供的业务专题数据，数据格式要求格式规范正确统一。
模型基础数据在用户提供的带有楼层高度或者楼层数的矢量信息数据，生成矢量楼块数据。
一期暂时不对电力设备或者标志性建筑做精模。
功能需求➢提供标准的三维地图漫游和快速的地图漫游功能，及鹰眼快速定位功能；➢提供用户权限管理设置功能；➢提供根据输电线路的杆塔排位数据生成三维输电线路、杆塔场景数据功能；➢电力设备、设施模型分层组织、分层显示功能；➢有基本信息查找定位功能，方便用户查找；➢提供输电线路新建线路图层，并能修改编辑线路坐标和属性；➢提供输电线路新建线路的报表输出，专题图输出，交换数据格式输出；➢提供线路查询统计功能，主要包括空间查询，模糊查询，条件查询，拓扑查询，沿线统计，查询结果报表输出功能。
三维场景建设方案制作范围××市辖区，约××平方公里。

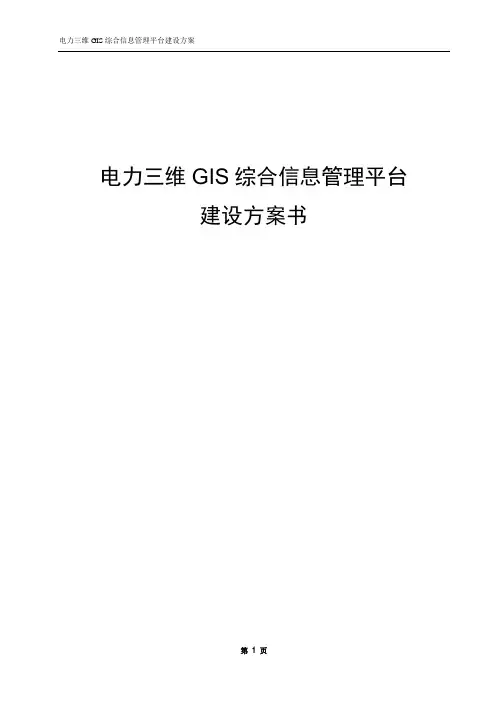

电力三维GIS综合信息管理平台建设方案书目录1. 项目概述 (3)1.1.项目背景 (3)2. 总体技术架构 (4)2.1.系统总体架构 (4)2.2.系统网络拓扑 (6)2.2.1. 数据部署 (7)2.2.2. 应用服务部署 (8)2.2.3. 客户端部署 (9)3.系统功能规划 (10)3.1.电力三维系统功能综述 (10)3.2.视频监控子系统 (11)3.3.移动办公子系统 (12)3.3.1. 数据采集 (13)3.3.2. 监控报警 (13)3.4.电力三维地理信息系统界面 (14)4. 项目实施计划 (18)4.1.项目人员计划 (18)4.2.软件配置管理计划 (19)4.3.项目管理计划 (20)5. 三维GIS平台选型 (21)1. 项目概述1.1. 项目背景经过近十几年的发展，我国各行各业的的信息化建设已到一定的程度，并也取得了一定的成果。
信息化的建设也推动着地理信息科学的发展，特别是互联网网络技术、通信技术、数据库等技术的综合应用，正改变而且已经改变了人们的生活习惯，观念。
地理信息系统（Geography Information System），是一种集采集、处理、存贮、管理、分析、和输出地理空间数据的计算机综合信息系统，其核心是用计算机来表达、处理、存贮和分析空间信息，是近年来发展迅速的一门信息技术。
目前其技术已经广泛触及到了社会生活的各个角落。
电子地图、GPS卫星导航、手机地图、数字地球、数字城市、多人津津乐道的Google Earth，这些眼下最时尚的新事物，其核心技术正是GIS技术。
GIS的应用已经成为新一轮信息化建设的亮点，从而也大大推动了社会的信息化建设，并日益深入到国土、交通、环保、电力、电信、民航、房产等领域，并融入IT，成为IT中的一个重要一员，逐步走向社会化与大众化，关键的是，它在政府与企业信息化应用中已经起着越来越重要的作用，产生了不可低估的社会效应。
目前，基于Web的WebGIS还是GIS发展的主流，而三维GIS的真实直观感和移动GIS的移动便捷性，越来越得到更多人的喜爱，也成为业界的研究热点。
随着GIS技术的不断发展，三维GIS在整个电力行业中得到越来越广泛的应用，基于真实场景数据的三维模拟，已经在电网管理、故障抢修、安全监控等各个方面显示出非凡的作用。
国家测绘局陕西基础地理信息中心凭借优越的影像、数据条件，利用先进的GIS、RS以及虚拟现实等技术将数字地面模型、输变电设备模型和各种电力部门专业属性信息有机结合起来，建立电力三维地理信息平台，可实现与基础地理信息数据相结合的电力专业数据的查询、更新，电网电路的检修和安全检控，实现大场景内电网的空间表现和分析、管理功能。
平台通过先进的三维可视化手段，将整个输变电业务和管理全过程纳入计算机管理，规范输变电业务流程，加强电力部门的协作和管理职能，提高地理部门输变电生产、管理能力和决策水平。
2. 总体技术架构2.1. 系统总体架构图2-1系统总体架构图系统总体设计坚持数据、管理、服务、应用相分离的架构思想，在保持灵活性和扩展性的前提下，实现基础空间地理数据的管理和共享，实现现有资源数据的整合、共享和交换，实现现有系统和服务的整合和综合展现应用，实现与CA认证系统的集成。
系统框架包括空间基础网络层、数据层、服务层、应用层、安全认证层、展现层6个层次和空间信息资源安全保障体系、空间信息资源管理制度体系。
1）空间基础信息网络层空间基础信息网络层包括现有的政务内网和外网、计算机主机及存储设备，是空间基础信息平台的通信基础，是空间基础信息数据中心的“脉络”，把各机构的地理空间数据库连接成松耦合系统，即在物理上是分散的，而在逻辑上是一个整体。
2）数据层数据层包括公共专题数据库、社会专题数据库、空间基础地理数据库、城市三维仿真模型库、元数据库、公众电子地图数据库和统计数据库。
空间基础地理数据库，包括遥感影像数据库、数字高程模型数据库、地形图数据库和三维仿真模型库，以及元数据库，公众电子地图数据库。
空间数据管理系统完成对空间基础数据的管理、维护、更新和同步等功能。
它提供了空间数据备份/恢复、数据更新、数据编辑、数据导入/导出、数据转换、数据质量检查等功能。
3）服务层服务层包括空间数据目录服务、空间基础数据服务、空间数据分析服务、空间数据交换服务、元数据服务。
服务层利用GIS平台引擎获取空间数据，按照OGC 的WMS/WFS标准发布空间数据。
用户通过WebService方式获取相关服务。
本期主要实现目录服务、元数据服务、遥感影像服务、数字高程模型服务、地形图服务、矢量地图服务和城市三维景观服务，并提供数据下载服务。
4）应用层应用层是整合服务层所提供的数据服务，建立面向不同主题的综合应用。
要建设的三维韶钢地理信息服务平台，它是一个面向最终用户的应用系统框架模板，其他专题应用可利用此应用框架模板快速搭建系统。
5）安全认证安全认证主要是确保系统数据的访问安全，与CA认证平台挂接。
6）展现层展现层是通过集团内网、互连网，面向集团、企业、公众的宣传门户。
7）运维支撑系统提供系统的控制、管理、监控和维护等后台保障，保证系统稳定运转。
主要功能包括用户管理、服务管理、日志管理、统计分析、系统监控等系统维护与管理功能。
用户管理，包括用户信息管理、用户目录管理等，提供用户与各个数据、应用服务、数据交换等子系统的授权映射，这些人员包括系统维护管理人员、数据维护管理人员、系统使用人员，就是用户目录管理。
服务管理，包括服务目录管理、服务状态管理、服务配置管理等功能。
日志管理，提供对系统访问日志的管理。
统计分析，提供用户对系统访问量、访问成功率的统计等。
系统监控，监控和报告系统状态，系统故障检测和恢复。
2.2. 系统网络拓扑系统网络部署需要充分考虑灵活性和将来的扩展性，同时要充分利用和共享现有的硬件和网络资源条件，所以一期数据服务和应用服务可以采用下图（系统网络拓扑图）所示的部署方案，随着以后数据量和应用服务访问量的增加，可以平滑无缝的扩展（扩展后的系统网络拓扑图）。
扩展后，空间数据服务布署在数据服务器，运维支撑布署在管理平台服务器上，业务系统布署在服务层的应用服务器上。
多台应用服务器组成集群，通过以太网LAN与附载均衡服务器和数据服务器相连，应用服务器的数量和硬件配置可以根据实际的数据和访问量来确定，但数量至少是两台。
图2-2系统网络拓扑图2.2.1. 数据部署整个系统所用到的数据根据用途可以分为两类：空间基础地理信息数据、第三方专题业务数据。
空间基础地理信息数据用来对实际的地形、地物、地理对象进行图形图像化描述，可视化的表达。
它包括地形数据（DEM）、影像数据（DOM）、矢量数据（Vector）等，此外还有地址数据。
这类数据的特点是：制作与处理流程复杂；数据量大，占用存储空间大；几乎全部是二进制数据，可以以文件和数据库形式来存储；访问频度高，对网络带宽占用高，所以很容易造成网络瓶颈。
第三方业务数据是各职能部门的专业数据或专题数据，对这些数据的访问量不大，一般只有特定的业务应用才需要，并且这类数据目前是委办局自行维护管理，所以不用考虑部署问题，将来可以根据系统建设的要求来部署和扩展。
因此可以采用如下数据部署策略：1）本期数据部署方案在本期数据量和访问量不大的情况下，对于所有的基础空间地理数据以文件或数据库形式统一存储，采用统一的数据服务器，这些服务器均部署在同一LAN（集团网络信息中心局域网）中。
为了提高系统稳定性，数据服务器均采用双机备份系统，避免单点故障。
2）扩展部署方案在将来数据量和访问量大的情况下对于基础空间地理数据以文件形式按内容进行分类部署，地形数据（DEM）专用服务器、影像数据（DOM）专用服务器、矢量数据专用服务器，属性数据以数据库的方式来部署，这些服务器均部署在同一LAN 中；同时考虑到服务扩展性，可以根据实际数据访问量增加相应数据的服务器数量，这样各个数据均有专用的访问通道，实现数据分流和松耦合，提高了系统数据服务性能。
同时，为提高系统稳定性，所有数据服务器均采用双机备份系统，避免单点故障。
为便于数据存储和维护，提高数据提取速度，可根据需要采用共享独立磁盘冗余阵列（RAID）技术，所有数据存储在共享的磁盘阵列中。
这些数据服务器采用双网卡，一个通过以太网和应用服务器相连，另一个和数据共享磁盘阵列相连，因此每台数据服务器均可以访问到。
2.2.2. 应用服务部署本平台主要服务于集团内部网用户，所以用户对应用服务访问量不大，但考虑到以后服务访问量的增大（对外开放），考虑到可扩展性和系统伸缩性，所以应用服务部署可以采用以下方案：1）本期部署方案采用一台应用服务器部署在集团信息中心局域网内部，数据服务和业务应用服务部署在该应用服务上，用来提供外部对应用服务的访问。
为了提高系统稳定性，可以采用双机备份系统避免单点故障。
2）扩展部署方案今后系统数据访问量很大，根据需要可采用应用服务器集群和负载均衡器，但考虑到建设成本、系统的安全性和稳定性，可采用Linux + LVS服务器集群部署方案。
在虚拟服务器的体系结构中，一组服务器通过高速的局域网或者地理分布的广域网相互连接，在它们的前端有一个负载调度器（Load Balancer）。
负载调度器能无缝地将网络请求调度到真实服务器上，从而使得服务器集群的结构对客户是透明的，客户访问集群系统提供的网络服务就像访问一台高性能、高可用的服务器一样。
客户程序不受服务器集群的影响不需作任何修改。
系统的伸缩性通过在服务机群中透明地加入和删除一个节点来达到，通过检测节点或服务进程故障和正确地重置系统达到高可用性。
集群有一台统一的负载均衡服务器，负责将请求转发给每一台应用服务器进行处理，负载均衡服务器上运行Linux操作系统和Linux虚拟服务器模块（Linux Virtual Server，LVS），并采用双机备份系统，当它出现故障时切换到后备机来维持服务的正常运行。
多台应用服务器组成集群，通过以太网LAN与附载均衡服务器和数据服务器相连，应用服务器的数量和硬件配置可以根据实际的数据和访问量来确定，但数量至少是两台。
2.2.3. 客户端部署集团各职能部门等用户的计算机作为客户端，通过集团内部专网提供数据、应用服务和数据交换。
3. 系统功能规划3.1. 电力三维系统功能综述一、基于GIS的电力三维系统基本功能包括：二、基于GIS的电力三维系统的其它专业应用功能：3.2. 视频监控子系统重要生产现场监控：系统在所有重要生产现场、原料场安装视频头，在指挥中心配置DLP投影单元组成的多媒体、全数字的组合投影显示墙，组合墙可采用9×5、2×2、2×4组合，共57面投影单元，这样在多媒体组合显示墙上既可以切换观察前端45路监控电视图像，包括生产现场图像、矿山图像等，又可以以各种灵活的方式在组合屏上以任意大小、任意位置、任意组合显示各路图像、计算机图形及GPS电子地图等。
