矿井维修电工高级工判断

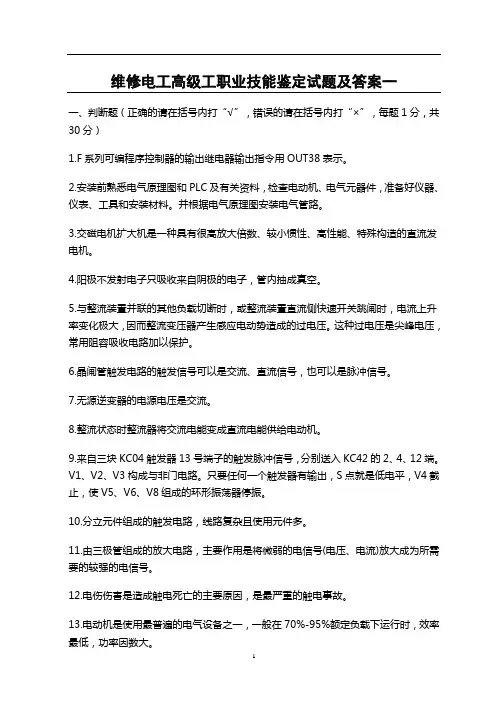

维修电工高级工职业技能鉴定试题及答案一一、判断题（正确的请在括号内打“√”，错误的请在括号内打“×”，每题1分，共30分）1.F系列可编程序控制器的输出继电器输出指令用OUT38表示。

2.安装前熟悉电气原理图和PLC及有关资料，检查电动机、电气元器件，准备好仪器、仪表、工具和安装材料。

并根据电气原理图安装电气管路。

3.交磁电机扩大机是一种具有很高放大倍数、较小惯性、高性能、特殊构造的直流发电机。

4.阳极不发射电子只吸收来自阴极的电子，管内抽成真空。

5.与整流装置并联的其他负载切断时，或整流装置直流侧快速开关跳闸时，电流上升率变化极大，因而整流变压器产生感应电动势造成的过电压。

这种过电压是尖峰电压，常用阻容吸收电路加以保护。

6.晶闸管触发电路的触发信号可以是交流、直流信号，也可以是脉冲信号。

7.无源逆变器的电源电压是交流。

8.整流状态时整流器将交流电能变成直流电能供给电动机。

9.来自三块KC04触发器13号端子的触发脉冲信号，分别送入KC42的2、4、12端。

V1、V2、V3构成与非门电路。

只要任何一个触发器有输出，S点就是低电平，V4截止，使V5、V6、V8组成的环形振荡器停振。

10.分立元件组成的触发电路，线路复杂且使用元件多。

11.由三极管组成的放大电路，主要作用是将微弱的电信号(电压、电流)放大成为所需要的较强的电信号。

12.电伤伤害是造成触电死亡的主要原因，是最严重的触电事故。

13.电动机是使用最普遍的电气设备之一，一般在70%-95%额定负载下运行时，效率最低，功率因数大。

14.交流电压的量程有10V，100V，500V，三档。

用毕应将万用表的转换开关转到高电压档，以免下次使用不慎而损坏电表。

15.读图的基本步骤有：图样说明，看电路图，看安装接线图。

16.通电直导体在磁场中所受力方向，可以通过左手定则来判断。

17.电压表的读数公式为：U＝E+I。

18.电流流过负载时，负载将电能转换成热能。

矿井维修电工高级考试(习题卷1)第1部分：单项选择题，共51题，每题只有一个正确答案,多选或少选均不得分。

1.[单选题]在加有滤波电容的整流电路中,二极管的导通角总是（ ）180°。

A)大于B)等于C)小于答案:C解析:2.[单选题]熔断丝的保护作用是____。

A)欠压保护B)断线保护C)短路和过载保护D)过载和断线保护答案:C解析:3.[单选题]在二次回路中表示事故跳闸信号小母线的文字符号是____。

A)WPSB)WCSC)WTSD)（+）WFS答案:C解析:4.[单选题]下列哪个选项是不完好，但不为失爆____。

A)隔爆外壳开焊B)隔爆外壳油漆皮脱落较多C)隔爆外壳锈烛严重，有锈皮脱落D)隔爆外壳变形超过50mm，凹凸深度超过5mm答案:B解析:5.[单选题]变压器带（ ）负荷时电压最高。

A)容性B)感性C)阻性D)线性答案:A解析:6.[单选题]电压互感器运行时，________。

A)接近空载状态，二次则不准开路B)接近空载状态，二次则不准短路答案:B解析:7.[单选题]在开关原理图中，文字符号SA常表示____按钮。

A)试验B)起动C)停止D)复位答案:A解析:8.[单选题]变压器油枕（储油柜）油位计的+40℃油位线是表示____时的绝缘油标准位置线。

A)环境温度+40℃B)上层油温在＋40℃C)下层油温在＋40℃D)变压器温升至+40℃答案:B解析:9.[单选题]变压器油箱中的油常为____。

A)0号B)25号C)93号D)70号答案:B解析:10.[单选题]根据所用________的制式不同分为直流电动机机械特性和交流电动机机械特性。

A)电流B)电压C)电势D)电位答案:A解析:11.[单选题]给零件的尺寸确定一个允许的变动范围，这个范围称为____。

A)偏差B)公差C)极限偏差D)误差答案:B解析:12.[单选题]在井下距离检修作业地点________m内的风流中，瓦斯浓度达到1%时，严禁送电试车。

淮南矿业集团矿井维修电工技师(高级技师)题库（2017版）淮南矿区技能鉴定站二○一七年七月目录一、判断题（共191题）.................................................................... 错误!未定义书签。

二、单选题（共225题）.................................................................... 错误!未定义书签。

三、填空题（共51题） ...................................................................... 错误!未定义书签。

四、问答题（共58题） ...................................................................... 错误!未定义书签。

五、计算题（共30题） ...................................................................... 错误!未定义书签。

六、读图分析题（共10题）............................................................. 错误!未定义书签。

矿井维修电工技师（高级技师）题库一、判断题（正确的打“√”，错误的打“×”）1、线圈自感电动势的大小，正比于线圈中电流的变化率，与线圈中电流的大小无关。

（）2、当电容器的容量和其两端的电压值一定时，若电源的频率越髙，则电路的无功功率越小。

（）3、在RLC串联电路中，总电压的有效值总是大于各元件上的电压有效值。

（）4、当RLC串联电路发生谐振时，电路中的电流将达到其最大值。

（）5、磁路欧姆定律适用于只有一种媒介质的磁路。

（）6、若对称三相电源的U相电压为U=100sin（wt+60o）V，相序为U-V-W，则当电源作星形联结时线电压U=173.2sin（wt+90o）V。

综采维修电工高级A工号单位姓名成绩一、填空题1、三相负载三角形连接时相电压与线电压。

2、当所有输入端都是高电位“1”时，输出才是高电位“1”，这种逻辑功能就是门。

3、当变压器硅钢片间绝缘不良、硅钢片间短路、线圈匝间短路等造成变压器损耗增加。

4、电缆截面越大，供电距离越长，其对地分布电容，电容电流越大，因而增加漏电流和人身点电流。

5、矿用高压隔爆配电装置的断路器从灭弧原理上可分少油断路器、断路器、断路器三种。

6、双鼠笼异步电动机的主要特点是较小的和较大的。

7、隔爆面伤痕修理后，结合面的小孔在1cm²范围内不超过5个，其直径不应超过，深度不超过mm为合格。

8、综采工作面巷道内移动变电站和平车上的机电设备同输送机的距离应满足设备检查、检修需要，不得小于 m。

9、矿井需要风量，按井下同时工作的最多人数计算，每人每分钟供应风量不得少于 m³。

10 、电流互感器一次电流，是由于回路所决定的，它不随二次阻抗回路的变化。

这是与变压器工作原理的重要区别。

11、我公司内变压器的保护有、、、。

12、电路的功率因数等于与相位差的余弦。

13、三相异步电动机的转速取决于、和。

14、变压器并列运行应满足、、三个条件。

15、过流保护的动作电流按躲过来整定。

二、选择题1、纯电感电路电流电压90°。

2、单相全波整流电路的每支管子所承受的最大反向电压单相桥整流电路的每支管子所承受的最大反向电压。

A.＞〔大于〕；B.＜〔小于〕3、变压器短路电阻百分数和短路电压百分数是的。

4、当变压器二次电压低时，应高压线圈匝数。

A.增加；B.减少；5、输出功率相同的两台电动机，极数多的、转数低的电动机，转矩。

6、矿用橡套软电缆的允许载流量，是根据导线长期允许工作温度℃、环境温度25℃时规定的。

7、在紧急情况下，6kV的电缆允许过负荷，持续时间为2h。

A.10%；B.15%8、设计煤矿井下平安的产品，必须有。

9、矿井产1t煤涌出瓦斯量在10m³为高瓦斯矿井。

矿井维修电工技能鉴定考试题(高级工)矿井维修电工技能鉴定考试题（高级工）工种：矿井维修电工姓名：成绩：.一、填空题（每空1分，共计30分）1、三相四线制系统中，能够输出的二种电压分别是相电压和线电压。

2、正弦交流电路中，流过纯电感线圈中的电流比加在它两端的电压在相位上滞后的角度是 90º。

3、电气设备绝缘状态的判别方法主要测量绝缘电阻、吸收比、泄漏电流、耐压试验。

4、用兆欧表测量电气设备的绝缘电阻前必须先切断电源，再将要测量的电气设备进行放电。

5、漏电保护的类型是漏电跳闸和漏电闭锁。

6、用电管理制度“三无”是指井下供电线路和电气设备上不允许出现“鸡爪子”、“羊尾巴”、“明接头”。

7、在三相制系统中，三相对称负载的连接方式有星形联结和三角形联结。

8、低压电器触头的常见故障有触头过热、触头磨损和触头熔焊。

9、测量电流时，应将电流表与被测负载串联连接。

侧量电压时，应将电压表与被测负载并联连接。

10、井下防爆电气设备的运行，维护和修理必须符合防爆性能的各项技术要求，防爆性能遭受破坏的电气设备必须立即处理或更换，严禁继续使用。

使用中的防爆电气设备的防爆性能检查每月一次。

11、根据PN结的组合方式不同，晶体三极管有 PNP 型和 NPN 型二种类型。

12、绕线型异步电动机的串级调速就是在电动机的转子回路中引入附加反电动势调速。

13、在电动机的控制电路中，利用（熔断器）作为短路保护，利用（热继电器）作为过载保护。

它们在电路图中的文字符号用 FU 和 FR 表示。

二、判断题（每题1分，共计15分）14、配电柜中，一般把接线端子放在最左侧和最下侧。

（√）15、矿用电气设备的隔爆外壳同时失去了耐爆性和隔爆性才叫失爆。

（ X ）16、矿井的两回路电源线路上不得分接任何负荷。

（ X ）17、10KV及其以下的矿井架空电源线路可以共杆架设。

（ X ）18、矿井电源线路上必须装设负荷定量器。

（ X ）19、严禁井下配电变压器中性点直接接地。

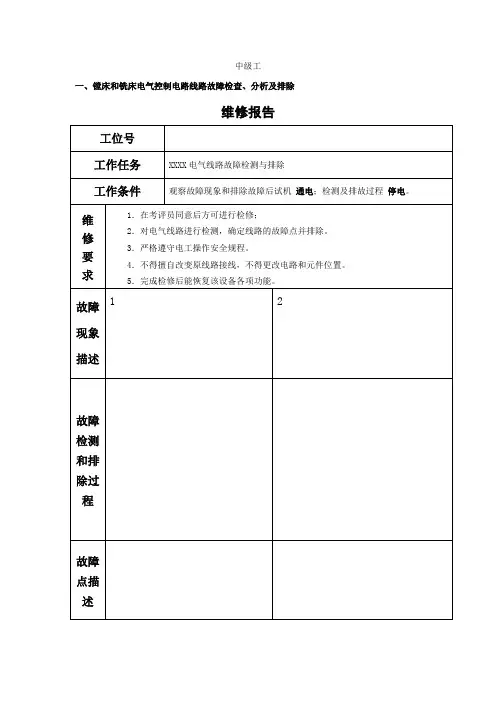

中级工一、镗床和铣床电气控制电路线路故障检查、分析及排除维修报告工位号工作任务XXXX电气线路故障检测与排除工作条件观察故障现象和排除故障后试机通电；检测及排故过程停电。

维修要求1．在考评员同意后方可进行检修；2．对电气线路进行检测，确定线路的故障点并排除。

3．严格遵守电工操作安全规程。

4．不得擅自改变原线路接线，不得更改电路和元件位置。

5．完成检修后能恢复该设备各项功能。

故障现象描述1 2故障检测和排除过程故障点描述二、PLC1、用可编程控制器实现三相异步电动机的星—三角启动。

要求按下启动按钮SB1，电动机实现星型降压启动（接触器KM1、KM2得电），延时5秒后，先断开定子绕组的星型连接，再将定子绕组接成三角形运行（接触器KM1、KM3得电）。

按停止按钮SB2电机停止。

2、用可编程控制器实现工作台往复运动控制。

按下启动按钮SB1，工作台向左运行，运行过程中碰到左端行程开关SQ1后停止左行，3秒后工作台向右运行，运行过程中碰到右端行程开关SQ2后停止右行，5秒后又向左运行，依次方式循环３次自动停止工作。

在循环工作过程中按下停止按钮SB2后立即停止。

3、设计一个模拟步进运转控制器，分别以三个输出指示灯代表A、B、C三组绕组。

要求按下启动按钮SB1后，输出绕组按每秒1步的速率得电，顺序为A→AB→B→BC→C→CA→循环，循环三次后自动停止。

任何时候按停止按钮SB2就会停止（停止时无输出）。

再次按下启动按钮SB1，则重新启动运行。

4、用可编程控制器实现模拟交通灯控制。

按下启动按钮SB1，南北方向的红灯、东西方向绿灯亮。

东西方向绿灯亮5秒后，闪烁3秒（每秒1步）之后绿灯熄灭，东西方向黄灯亮。

2秒后东西方向黄灯熄灭，红灯亮，同时南北向转为绿灯亮。

南北方向绿灯亮5秒后，绿灯闪烁3秒（每秒1步）之后绿灯熄灭，南北方向黄灯亮。

2秒后南北方向黄灯熄灭，红灯亮，同时东西方向转为绿灯亮。

依次循环。

按下停止按钮SB2所有灯都熄灭。

淮南矿业集团矿井维修电工技师(高级技师)题库（2017版）淮南矿区技能鉴定站二○一七年七月目录一、判断题（共191题）...................... 错误!未定义书签。

二、单选题（共225题）...................... 错误!未定义书签。

三、填空题（共51题）....................... 错误!未定义书签。

四、问答题（共58题）....................... 错误!未定义书签。

五、计算题（共30题）....................... 错误!未定义书签。

六、读图分析题（共10题）................... 错误!未定义书签。

矿井维修电工技师（高级技师）题库一、判断题（正确的打“√”，错误的打“×”）1、线圈自感电动势的大小，正比于线圈中电流的变化率，与线圈中电流的大小无关。

（）2、当电容器的容量和其两端的电压值一定时，若电源的频率越髙，则电路的无功功率越小。

（）3、在RLC串联电路中，总电压的有效值总是大于各元件上的电压有效值。

（）4、当RLC串联电路发生谐振时，电路中的电流将达到其最大值。

（）5、磁路欧姆定律适用于只有一种媒介质的磁路。

（）6、若对称三相电源的U相电压为U=100sin（wt+60o）V，相序为U-V-W，则当电源作星形联结时线电压U=173.2sin（wt+90o）V。

（）7、三相负载作三角形联结时，若测出三个相电流相等，则三个线电流也必然相等。

（）8、带有电容滤波的单相桥式整流电路，其输出电压的平均值与所带负载的大小无关。

（）9、在硅稳压管的简单并联型稳压电路中，稳压管应工作在反向击穿状态，并且应与负载电阻串联。

（）10、当晶体管的发射结正偏时，晶体管一定工作在放大区。

（）11、画放大电路的交流通道时，电容可看作开路，直流电源可视为短路。

（）12、放大器的输入电阻是从放大器输入端看进去的直流等效电阻。

矿井维修电工-高级工复习题2011。

1。

20一．判断题01．在交流电路中，电阻两端的电压与流过该电阻的电流同相位。

（）02．在交流电路中，电容两端的电压在相位上滞后流过该电容中的电流90°（）03．在交流电路中，电感两端的电压在相位上超前流过该电感中的电流90°（）04．理想电压源的输出电压的大小与负载无关。

（）05．在三相对称正弦交流电路中，线电压U AB超前A相电压U A300。

（）06．变压器带容性负载时，只要负载电流增大，其输出电压将升高。

（）07．。

变压器在空载时，其电流的有功分量很小，功率因数很低。

（）08．当变压器二次电流增大时，一次电流也相应增大（）09．当变压器一次侧电流增加时，铁芯中磁通会相应增加（）10．当变压器一次侧电流增加时，铁芯中主磁通不变。

（）11．变压器有多个次级绕组在使用时次级绕组只能串不能并（）12．直流电动机电枢绕组中流过的电流是直流电流。

（）13．串励直流电动机轻载时有“飞车”的危险。

( )14．串励直流电动机拖动生产机械时不允许用皮带传动。

( )15。

三相异步电动机的转子转速越低, 电机的转差率越大, 转子电流频率越高。

( ) 16．三相异步电动机电动运行时，转速小于同步转速，转差率小于1，大于0。

( )17。

三相异步电动机发电运行时，转速大于同步转速，转差率小于0，。

( )18。

三相异步电动机电磁制动运行时，转差率大于1。

()19．异步电动机将定子或转子铁芯槽扭斜是为了削弱附加转矩，提高起动性能。

() 20．三相异步电机的调速方法有：变频调速、变极调速、改变电动机转差率调速。

（）21．三相异步电动机的转子转速决不可能高于同步转速。

（）22．高压断路器是开关装置，不具备保护功能（）23．高压隔离开关可以带载分、合闸（）24．断路器必须能断开所带网路的最大三相短路电流（）25．射极输出器也是一个电压串联负反馈放大电路（）。

26．处于放大状态下的三极管发射极电流是基极电流的（1+β）倍（）27．SCR的门极仅在触发SCR时起作用。

矿井维修电工（高级技师）操作技能参考答案及配分标准一、简述主电动机的检修工艺。

（25分）答：1）电动机的清洁：电动机在运行过程中，必须注意保持清洁，避免有水、油及灰尘进入。

3分2）升温检查：运转中的电动机要注意各部温度，查看量热仪表的温度读数。

每隔一小时做一次记录。

3分3）轴承的维护：必须经常检查轴承的温度、油位及油环的工作情况。

油位应该保持在油位计的标记线以上。

油环应该能自由地带油转动（既不卡住也不摇晃）。

轴承内的油应非常清洁，要防止油内混入杂质。

4分4）滑环检查：滑环表面应清洁光亮，运转时应基本上无火花产生。

并应检查电刷磨损情况，试验电刷的压力是否过大或过小（用手提刷辫感到费力或过于省力）。

4分5）定期检查：电动机运行3000h或半年以上，均应作一次定期检查。

检查内容如下：1分（1）检查各部螺钉、螺栓紧固情况。

定子和转子绕组外表有无破损，定子绕组端线的绑扎和转子的绑线是否牢固，定子和转子的槽楔有无活动等情况，并处理发现的问题。

2分（2）检查轴瓦磨损情况，必要时进行修理或更换新瓦；测量轴瓦间隙；清洗轴承，更换润滑油。

2分（3）测量定子和转子间的间隙，用塞尺从上、下、左、右四点进行测量，要求各间隙与其平均值的差不超过10%。

2分（4）检查电刷装置的工作情况，更换磨损的电刷。

电刷材料应选用同型号的，更换时必须进行研磨。

2分（5）检查绝缘情况。

2分二、简述主井提升机房设备拆除与安装方法。

（25分）答：提升机设备拆除，主要大件设备有固定滚筒，游动滚筒、主轴滚筒、主电动机和2台开关柜等。

滚筒、主轴装置解体起吊，向室外运搬。

主要起吊设备用40t吊车，室内10t天车配合施工。

滚筒、主轴装置起吊仍使用40t吊车，天车配合施工。

6分（1）测量、布点；2分（2）首先起吊就位滚筒和游动滚筒的半滚筒体；2分（3）吊装主轴装置；2分（4）吊装固定滚筒、游动滚筒和剩余半滚筒体，就位与下半滚筒体组对；3分（5）吊装盘形制动器、主电动机等设备；2分（6）主半联轴器应在主轴就位前按规定对轮安装端面间隙装配；2分（7）电动机空转→电动机对轮连接→电动机减速机空转、检查处理→主轴联轴器→提升机空转、检查处理；3分（8）调绳离合器应在游动滚筒就位安装，滚筒盘车检查后，进行吊装和液压油管配置。

矿井维修电工复习题（高级）一、判断题：1．《煤矿安全规程》规定，停风的巷道必须恢复电源、设置栅栏、警标，禁止人员进入。

（×）2．每一工作地点，每人每分种供给风量不得少于2立方。

（×）43．电器设备的安装地点应选择在围岩牢固与支护良好的地点。

（√）4．通风条件不好、风速和风量达不到规定要求，就会造成有害气体聚积的现象。

（√）5．《煤矿安全规程》规定，严禁井下配电变压器中心点直接接地。

（√）6．在发生事故时，不要随便动用室内设施，包括电源、水源等，也不要使用明火。

（√）7．电击急救的原则和程序是：马上进行人工呼吸和人工体外心脏挤压。

（×）停电8．一旦发现有人触电特别是在潮湿、水中作业时，救护人员应立即迅速地关闭开关、拉下电闸、拨出插头或取下保险，使触电者尽快脱离电源。

（√）9．救护触电人员如果无法关闭电源时，庆该迅速寻找干燥的木棒、竹竿等，将触电者身上的电源线挑开。

（√）10．救护触电人员时，严禁用手直接去拉触者，以防引起连锁触电。

（√）11．现场工人可以接触、开启、操作（修理）电器设备和线路。

（×）12．电器设备应有安全可靠的绝缘、隔离措施。

（√）13．专职人员在维修电器设备和线路时，要严格执行安全操作规程，切实关闭电源。

（√）14．对触电者的抢救要尽量创造条件就地实施抢救，不要搬动触电者，要最大限度地争取抢救时间。

（√）15．提高电网对地绝缘电阻，是预防人身触电危险的一项有效措施。

（√）16．井下供电变压器严禁中性点接地。

（√）17．在电路中负载的连接形式只有串联或者并联。

（×）18．煤矿井下若遇电弧、电火花或局部高温时，就会燃烧或爆炸。

（×）19．《煤矿安全规程》规定：“矿井应有两回电源线路”（√）20．采煤工作面的低压配电，均来自配电点。

（×）移动变电站21．额定电压是电动机允许使用的工作电压．（×）温度不超过允许值22．直流电动机的电磁转距的大小取决于供电电压的高低。
