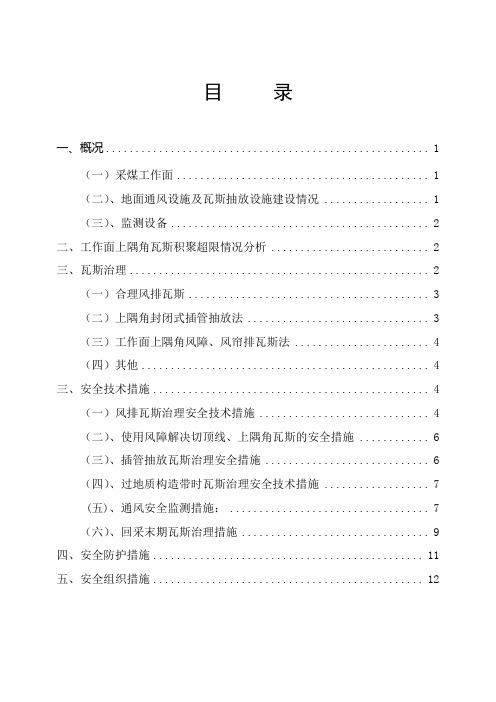

目录一、概况 (1)（一）采煤工作面 (1)（二）、地面通风设施及瓦斯抽放设施建设情况 (1)（三）、监测设备 (2)二、工作面上隅角瓦斯积聚超限情况分析 (2)三、瓦斯治理 (2)（一）合理风排瓦斯 (3)（二）上隅角封闭式插管抽放法 (3)（三）工作面上隅角风障、风帘排瓦斯法 (4)（四）其他 (4)三、安全技术措施 (4)（一）风排瓦斯治理安全技术措施 (4)（二）、使用风障解决切顶线、上隅角瓦斯的安全措施 (6)（三）、插管抽放瓦斯治理安全措施 (6)（四）、过地质构造带时瓦斯治理安全技术措施 (7)(五)、通风安全监测措施： (7)（六）、回采末期瓦斯治理措施 (9)四、安全防护措施 (11)五、安全组织措施 (12)采煤工作面瓦斯治理方案一、概况（一）采煤工作面11201工作面地面相对位于本矿区范围内的山地，地面标高为1868m----1900m，工作面走向长度为180米，倾向长度为70米，位于C11煤层下部，煤层顶底板以层状类坚硬、半坚硬岩层为主。
一般为粉砂质泥岩、泥质粉砂岩、粉砂岩互层，岩石硬度系数f=1～3。
煤层瓦斯含量为11.41m3/t,相对瓦斯涌出量为2.41m3/t.d；回采工作面绝对瓦斯涌出量为1.55m3/min。
工作面现状，为了加强煤矿风排瓦斯的效果，经决定在回风巷上侧另掘一条走向长为10米的尾巷用于瓦斯排放，工作面风量为400m3/min，风量符合工作面的配风标准。
（二）、地面通风设施及瓦斯抽放设施建设情况1、通风设施生产井采用两台离心式通风机，一台使用一台备用，型号为4-72№160，风量57120-79950m3\时，全压967-766N\㎡，转速500r\min，功率55KW。
2、瓦斯抽放放设施生产井瓦斯抽放采用水环式真空泵，型号为SKA-253，极限真空33hpa，转速7402r\min，最大抽速391m3\min，功率75KW。
（三）、监测设备我矿采用的监控分站KJ220N-F，工作电压12V，电流小于300mA，传感器输入路数16路模拟量和开关量兼容的传感器；光干涉甲烷测定器型号为GWJ-2；甲烷报警仪型号为AZJ-2000；瓦斯抽放多参数监测传感器为KGD9501型；风速传感器为KGF-15型。
矿井瓦斯管理技术标准1.1 一般标准1.1.1 所有的采掘工作面开工前必须制定专项瓦斯管理措施。
1.1.2 采掘面在采掘前，必须对采掘面的瓦斯涌出量进行认真预测，因地制宜地选择合理的通风方式、配备风量、采取相应的治理瓦斯措施，并在作业规程中明确规定。
1.1.3 采区回风巷、采掘工作面回风巷风流中的瓦斯浓度超过1.0％或二氧化碳浓度超过1.5﹪时，必须停止工作，撤出人员，采取措施，进行处理。
采掘工作面及其它作业地点风流中瓦斯浓度达到1.0﹪，必须停止用电钻打眼；爆破地点附近20m以内风流中的瓦斯浓度达到1.0﹪，严禁爆破。
采掘工作面及其他作业地点风流中、电动机或其开关安设地点附近20m以内风流中的瓦斯浓度达到1.5﹪时，必须停止工作，切断电源，撤出人员，进行处理。
采掘工作面及其它巷道内体积大于0.5m3空间内积聚的瓦斯浓度达到2%时，附近20m内必须停止工作，撤出人员，切断电源，进行处理。
1.1.4 矿井因停电或检修，主要通风机停止运转或通风系统遭到破坏后，必须有恢复通风、排除瓦斯和送电的安全措施。
恢复正常通风后，所有受到停风影响的地点，都必须经通风、瓦斯检查人员检查，证实无危险后。
方可恢复工作，所有安装电动机及其开关地点附近20m的巷道内，都必须检查瓦斯，只有符合《煤矿安全规程》规定时，方可方可由外向里逐级送电。
1.1.5 局部通风机因故停止运转，在恢复通风前，必须首先检查瓦斯（10分钟之内可通过瓦斯断电仪），只有停风区中最高瓦斯浓度不超过1%和二氧化碳浓度不超过1.5%,且局部通风机及其开关附近10m以内风流中的瓦斯浓度都不超过0.5%时,方可人工开动局部通风机，恢复正常通风。
1.1.6 回采工作面上隅角顶板垮落不及时，要采取措施强制落顶或采取充填措施。
1.1.7 采掘工作面过老空、老巷和构造带必须制定专项安全技术措施，防止瓦斯事故。
1.1.8 有瓦斯的绞车窝、硐室要采取通风措施，防止瓦斯积聚。
瓦斯异常区管理规定范本一、概述瓦斯异常区是指煤矿井下瓦斯浓度超过安全限值的区域，其存在对矿工人身安全构成潜在威胁。
为了保障煤矿生产的安全和高效进行，制定本管理规定，明确瓦斯异常区的划定和管理要求。
二、划定瓦斯异常区的依据1. 国家煤矿安全监察局颁布的相关法律法规和规章制度；2. 矿区内瓦斯测量仪器的测定数据；3. 矿工出现瓦斯中毒等异常情况。
三、划定标准瓦斯异常区的划定应符合以下标准，且瓦斯浓度超过依法规定的安全限值为主要依据：1. 煤矿井巷中瓦斯浓度达到或超过标准限值的部位；2. 熔岩流量传感器测得瓦斯流量超过标准限值的区域；3. 瓦斯浓度经常出现波动或剧烈变化的区域；4. 瓦斯浓度在短时间内快速上升的区域；5. 矿工出现瓦斯中毒等异常情况的地点。
四、瓦斯异常区管理方案1. 划定瓦斯异常区后，应制定相应的瓦斯防治和管理方案；2. 矿区内所有人员应加强对瓦斯异常区的检查和监控，确保及时发现和处置瓦斯异常情况；3. 在瓦斯异常区附近禁止进行明火作业或其他可能引发火灾和爆炸的活动；4. 瓦斯异常区周边应设置警示标识，提醒人员注意瓦斯危险；5. 进入瓦斯异常区的工作人员必须佩戴防瓦斯器具，并按规定操作；6. 定期对瓦斯异常区进行排查和检测，确保相关设施的正常运行和完好性；7. 凡是上报瓦斯异常区情况的人员，必须如实填写相关报告，并及时上报，确保信息畅通和处理及时。
五、瓦斯异常区应急措施1. 在瓦斯异常区发生事故后，立即启动应急预案，并组织人员进行紧急撤离；2. 同时执行相应的防瓦斯措施，包括切断电气设备供电，封堵瓦斯流动通道等；3. 从事故现场撤离人员应向指定地点集合，遵守相关指挥人员指示；4. 事故处理结束后，对瓦斯异常区进行全面排查和修复，并及时恢复工作秩序。
六、瓦斯异常区监管和责任追究1. 按照相关法规和规章制度，加强对瓦斯异常区的监管和检查；2. 发现瓦斯异常区管理不到位或存在安全隐患的，责令限期整改，并追究相关责任人的责任；3. 对故意违反瓦斯异常区管理规定的单位或个人，将依法给予相应的行政处罚和刑事追究。
综采工作面停产安全技术措施根据煤管局召开的公司瓦斯治理专题会议精神要求,综采工作面停止生产,考虑到停产时间较长,停产期间为了防止煤层自燃及回风巷瓦斯超限,特制定以下安全技术措施:1、综采工作面停产前,全面整理工作面工程质量,片帮处及时维护好。
2、调整综采工作面供风量,使供风量控制在1000m3/min左右,通风科每天进行风量测定,并将测定结果及时向调度室及有关领导汇报。
3、综采工作面上隅角构筑密闭墙,然后采用高分子材料进行充填封堵,以减少采空区瓦斯涌出。
上隅角闭墙内留3根抽放软管,管口位置控制在支架后,用于抽放上隅角区域内的瓦斯。
4、综采轨道顺槽内钻孔抽放的数量及位置按照现场实际情况进行调整。
5、综采工作面轨道回风顺槽内裂隙带抽放钻孔继续进行补孔,确保钻孔进度,钻场及钻孔各项参数按照通风科要求进行。
6、通风队应每天对综采轨道回风顺槽内瓦斯抽放管路进行检查,如有积水必须及时放水,放水时必须与调度室取得联系。
7、综采工作面下隅角构筑密闭墙,然后采用注高分子材料进行充填封堵,以减少向采空区漏风。
8、综采工作面停产期间,继续实施向采空区注氮,注氮管路保持在距切顶线25-30米范围内。
注氮硐室司机必须每小时向调度室汇报注氮量及氮气纯度。
如有异常应及时向调度室汇报。
9、束管监测系统每天乙班运行2个小时,进行数据采集。
上隅角束管管路应放置在密闭墙内,回风顺槽束管管路放置在距工作面煤壁10m处。
每天出具束管监测报表。
10、综采工作面瓦斯员要每班每小时向调度室汇报工作面瓦斯情况,汇报地点包括:工作面、上隅角、轨道顺槽回风流及工作面110-120支架下200mm处。
如有异常必须立即向调度室汇报。
11、综采队应每天对工作面及回风顺槽内进行洒水灭尘。
2022年4月精品资料欢迎下载。
文件编号：TP-AR-L7970In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives.（示范文本）编订：_______________审核：_______________单位：_______________邢台矿瓦斯涌出异常区综采面跨巷回采瓦斯治理技术(正式版)邢台矿瓦斯涌出异常区综采面跨巷回采瓦斯治理技术(正式版)使用注意：该安全管理资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。
材料内容可根据实际情况作相应修改，请在使用时认真阅读。
1 概况邢台矿采用中央竖井阶段平巷、采区石门开拓方式。
矿井通风方式为混合式，即：东翼和二采区是中央并列式；西翼其他区为对角式。
204工作面为一个瓦斯涌出异常且由203共和面跨二采区回风巷开采进入三采区的综采工作面（见图1）。
图1 204工作面巷道布置示意图2 瓦斯来源分析采煤工作面瓦斯来源主要有3个方面：（1）煤体赋存瓦斯释放；（2）煤层顶、底板瓦斯析出；（3）采空区瓦斯涌出。
瓦斯来源不同，治理技术也有相应的侧重。
由图1知，204工作面采空区与二采区回风巷相连，使得跨巷回采后的采空区处于中央风井与西风井共同作用之下，采空区漏风情况非常复杂且难以杜绝。
204工作面回采初期瓦斯绝对涌出量相对较小，仅有4.2m³/min。
近期，受漏风、断层等诸多因素影响，瓦斯绝对涌出量曾高达16 m³/min，致使上隅角和回风巷风流中瓦斯严重超限，直接威胁着工作面的安全生产。
邢台矿瓦斯涌出异常区综采面跨巷回采瓦斯治理技术(标准
Security technology is an industry that uses security technology to provide security services to society. Systematic design, service and management.
( 安全管理 )
单位：______________________
姓名：______________________
日期：______________________
编号：AQ-SN-0317
邢台矿瓦斯涌出异常区综采面跨巷回采瓦
斯治理技术(标准版)
1概况
邢台矿采用中央竖井阶段平巷、采区石门开拓方式。
矿井通风方式为混合式，即：东翼和二采区是中央并列式；西翼其他区为对角式。
204工作面为一个瓦斯涌出异常且由203共和面跨二采区回风巷开采进入三采区的综采工作面（见图1）。
图1204工作面巷道布置示意图
2瓦斯来源分析
采煤工作面瓦斯来源主要有3个方面：
（1）煤体赋存瓦斯释放；
（2）煤层顶、底板瓦斯析出；
（3）采空区瓦斯涌出。
瓦斯来源不同，治理技术也有相应的侧重。
由图1知，204工作面采空区与二采区回风巷相连，使得跨巷回采后的采空区处于中央风井与西风井共同作用之下，采空区漏风情况非常复杂且难以杜绝。
204工作面回采初期瓦斯绝对涌出量相对较小，仅有4.2m3 /min。
近期，受漏风、断层等诸多因素影响，瓦斯绝对涌出量曾高达16m3
/min，致使上隅角和回风巷风流中瓦斯严重超限，直接威胁着工作面的安全生产。
为了搞清204工作面瓦斯来源，首先，对204工作面回风流瓦斯浓度和风量定时测量；其次，对沿途通风设施开启情况和上隅角气体变化进行调查；最后，将数据绘制成图2和图3。
图2瓦斯涌出量与工作面风量变化曲线
图3设施开启与上隅角气体变化曲线
由图2知；204综采工作面瓦斯绝对涌出量随回采工序变化不大，有时出现随风量增加瓦斯绝对涌出量反而上升的现象。
曲线的反弹现象说明煤体本身赋存的瓦斯以及断层出现均不是瓦斯涌出异常的
主要因素。
由图3知：当－450m东大巷风门（图1中的1
#、4
#、5
#风门）频繁开启时，204工作面上隅角瓦斯浓度急剧上升。
此现象表明，－450m东大巷风门开启时，二采区风量增加、风压增大，迫使跨后采空区高浓度瓦斯向204工作面移动。
3瓦斯治理技术措施
3.1调整系统引导瓦斯
综上分析：204共作面瓦斯异常主要原因是跨后采空区高浓度瓦斯向204工作面运移的结果。
由图1分析知：跨后采空区属于角联风路。
其漏风方向有三种情况：①高浓度瓦斯流向204工作面空间；
②引入二采区回风巷；③静止不动。
跨后采空区漏风静止不动的情况受通风设备影响很难实现，而将高浓度瓦斯引入二采区回风巷的方案解决204工作面瓦斯问题容易实现。
首先摘除二采区回风巷风门（2
#风门），其次再缩小－450m东巷口调节风门（1
#风门）风窗，控制二采区总进风量，调节二采区风压，使跨后采空区高浓度瓦斯向二采区回风巷缓慢运移；其次，利用二采区风量稀释涌出的高浓度瓦斯。
通风系统调整之后，相当于204工作面补加一条可控瓦斯排放巷。
一方面，保证二采区正常生产；另一方面，使204工作面瓦斯得到有效治理。
3.2增加综采工作风量
（1）拆除设施疏通风路。
由公式H=RQ2
和R=αLU/S2
知：风压H不变时，减小风阻R，可以提高风量Q。
而减小风阻R的最好方法是扩大通风断面S。
为此，拆除废旧通风设施，增大了通风断面，减小了通风阻力，使204综采工作面风量增加近100m3 /min。
（2）合理压缩其它地点用风。
临时封闭600采区和0采区，节约风量近400m3
/min，随着7713工作面回采结束，缩减七采区风量300m3
/min，其他各处压缩风量150m3
/min，使得204综采工作面风量将增加175m3
/min，最终使204综采工作面有效风量达到1000m3
/min，保证了安全生产。
3.3上隅角瓦斯治理
瓦斯向工作面上隅角运移过程中，随着液压支架架后漏风风速的降低边运移边上浮，当上隅角存在涡流时，就会出现瓦斯积聚。
通风系统调整后，跨后采空区瓦斯对204工作面生产的影响减小，而上隅角瓦斯积存问题则显得较突出。
针对瓦斯运移规律采取以下措施进行治理：①在进风隅角设立风帐或临时密闭，避免风流直射采空区，从而减少采空区漏风；②安设专用风机处理上隅角涡流区高浓度瓦斯；③剪切顶锚杆，使顶板及时冒落，缩短悬顶距离；④临时密闭，减小瓦斯积存空间。
3.4治理效果
通过综合治理，效果显著204工作面回风风流中瓦斯浓度保持
在0.4％～0.6％之间；二采区回风巷瓦斯浓度稳定在0.6％左右；204工作面上隅角瓦斯浓度在1％以下。
4结论
（1）工作面瓦斯涌出中采空区瓦斯占主要地位时，单凭提高工作面有效风量，效果不明显，要以控制源头为主。
进行综合治理。
（2）204工作面采用跨巷回采设计，采空区漏风难以杜绝，不仅给瓦斯治理带来很大因难，而且对采空区防灭火极为不利。
建议在低瓦斯矿井的瓦斯异常区域内设计综采工作面时，尽量避免跨采布置。
（3）井下采用“均压技术”治理瓦斯时，如时均压至“零点”非常困难且极易打破平衡，甚至出现高浓度气体异常涌出等事故，应形成一条稳定的、可控的漏风路线。
（尹志民）
