力的示意图画法

学习方法报社 全新课标理念，优质课程资源

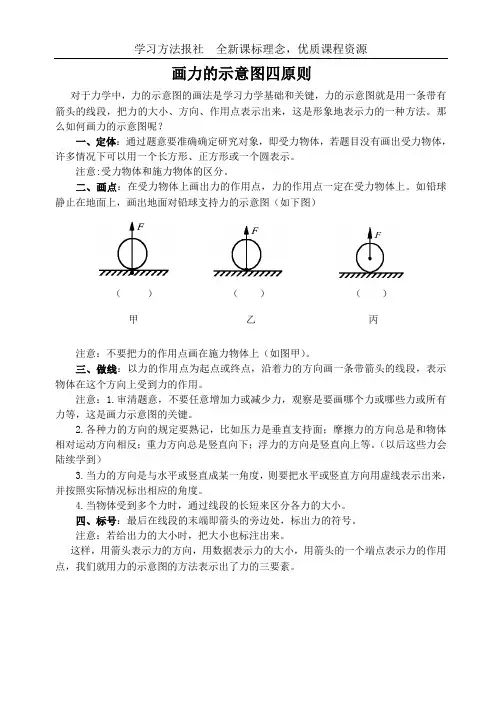

画力的示意图四原则
对于力学中，力的示意图的画法是学习力学基础和关键，力的示意图就是用一条带有箭头的线段，把力的大小、方向、作用点表示出来，这是形象地表示力的一种方法。

那么如何画力的示意图呢？
一、定体：通过题意要准确确定研究对象，即受力物体，若题目没有画出受力物体，许多情况下可以用一个长方形、正方形或一个圆表示。

注意:受力物体和施力物体的区分。

二、画点：在受力物体上画出力的作用点，力的作用点一定在受力物体上。

如铅球静止在地面上，画出地面对铅球支持力的示意图（如下图）
（ ） （ ） （ ）
注意：不要把力的作用点画在施力物体上（如图甲）。

三、做线：以力的作用点为起点或终点，沿着力的方向画一条带箭头的线段，表示物体在这个方向上受到力的作用。

注意：1.审清题意，不要任意增加力或减少力，观察是要画哪个力或哪些力或所有力等，这是画力示意图的关键。

2.各种力的方向的规定要熟记，比如压力是垂直支持面；摩擦力的方向总是和物体相对运动方向相反；重力方向总是竖直向下；浮力的方向是竖直向上等。

（以后这些力会陆续学到）
3.当力的方向是与水平或竖直成某一角度，则要把水平或竖直方向用虚线表示出来，并按照实际情况标出相应的角度。

4.当物体受到多个力时，通过线段的长短来区分各力的大小。

四、标号：最后在线段的末端即箭头的旁边处，标出力的符号。

注意：若给出力的大小时，把大小也标注出来。

这样，用箭头表示力的方向，用数据表示力的大小，用箭头的一个端点表示力的作用点，我们就用力的示意图的方法表示出了力的三要素。

甲 乙 丙。

问题16. 如何画力的图示和力的示意图？◇学生提问如图所示，作出图中锤子对钉子的压力示意图。

老师，您看上面这个问题，要求画出锤子对钉子的压力示意图；我从课本上还看到还有种画图表示力的方法叫力的图示。

这两种画图表示力的方法是否一样，有什么区别？应该怎样画呀？◇问题探究力的图示（重要性：★★★）老师：你提到的力的图示法是通过画图把力的三要素都表示出来的方法。

我们就先了解一下力的1图示法吧。

简单地说力的图示就是用一根带箭头的线段来表示力的三要素。

如图所示，画出一辆小车受到的水平向右的大小为20N的力，具体画法如下：(1)在物体上沿力的方向画一条线段，用线段的长度表示力的大小；(2)在线段的末端画一个箭头表示力的方向；(3)用线段的起点或终点表示力的作用点。

学生：老师，我有几个疑问：第一、物体能画成一个规范的简单的图形吗？第二、线段画多长，有没有标准？第三、物体上有若干个点，一般取哪个点做为线段的起点或终点，来表示作用点呢？2老师：你学习非常细心！提的这几个问题正是我要讲的注意事项!第一、力的图示有时可以直接在物体上画；有时需要在另一位置画出物体后再画，这时一般画个正方形或长方形抽象地表示物体；第二，线段的长度并不直接表示力的大小，其长度是由我们事先画出的“标度”确定的。

如图所示，甲图中线段的长，但是它只表示了50N的力；乙图中线段短，却表示了90N的力。

原因就是甲图中的标度小，只表示10N的力；乙图中的标度大，表示了30N的力。

第三、一般用所画正方形的中点做为线段的起点，来表示力的作用点。

学生：哦，我明白了!老师，在研究力学问题时3常常对物体进行受力分析，分析物体受几个力作用，以及这几个力之间的关系，要是每个力都用力的图示法画太麻烦了，还有更简单的画法吗？怎样画？力的示意图（重要性：★★）老师：象你说的这种情况，不需要按力的图示法画，只要用一段带箭头的线段把力的作用点和方向表示出来就可以了，在物理学中称为力的示意图。

初中物理力的示意图画法【命题方向】初中段重力、浮力、压力、支持力、摩擦力、拉力、推力这些力的示意图的作法是中考的重点．与二力平衡等知识点相结合也是命题方向．1.力的分类：按力的性质:重力,弹力,摩擦力,电场力,磁场力,核力弹力:拉力,压力,支持力,浮力按力的作用效果:动力,阻力;拉力，压力，支持力，浮力，向心力2．力的示意图【知识点的认识】（1）力的示意图指用一根带箭头的线段来表示力．箭头的方向表示力的方向；线段的起点或终点表示力的作用点．（2）画力的示意图的步骤：①确定受力物体；②在受力物体上画出力的作用点；③确定力的方向后沿力的方向画一条线段；④在线段的末端标箭头，在箭头旁标出所画力的符号、数值大小和单位．【命题方向】初中段重力、浮力、压力、支持力、摩擦力、拉力、推力这些力的示意图的作法是中考的重点．与二力平衡等知识点相结合也是命题方向．例1：如图，物体沿粗糙水平面向右运动．画出该物体所受重力、支持力和摩擦力的示意图．3．重力示意图【知识点的认识】力的图示和力的示意图都反映了力的三要素，力的图示精确，力的示意图简约．由于重力的方向是竖直向下的，也就是与水平面垂直，所以在画图时，或是找到竖直方向，或是找到水平方向都可以．但不少要求画出重力示意图的习题常有干扰因素出现，致使学生容易产生误解．例1：如图所示，用一根细线拴住一块橡皮，甩起来，使橡皮绕手做圆周运动．请画出此时橡皮受力的示意图．4．摩擦力的方向【知识点的认识】摩擦力的性质是阻碍相互接触的两个物体间的相对运动或相对运动趋势，所以研究摩擦力的方向时一定要取与研究对象接触的那个物体为参照物，并判断研究对象与参照物之间是否存在相对运动或相对运动趋势．若有，则被研究物体所受的摩擦力一定与此相对运动或相对运动趋势方向相反．摩擦力的方向与物体实际运动方向是没有任何关系的．例1：在平直的公路上，运动员骑自行车加速前进，有关车轮所受摩擦力方向说法正确的是（）A．前后车轮所受摩擦力方向都向后B．前后车轮所受摩擦力方向都向前C．前轮所受摩擦力方向向前，后轮所受摩擦力方向向后D．前轮所受摩擦力方向向后，后轮所受摩擦力方向向前例2：将一袋大米放在匀速向右运动的输送带上，开始米袋与输送带间有一段距离的相对滑动，然后米袋随输送带一起匀速运动．当输送带突然制动时，米袋会继续向前滑动一段距离后停下．（回答下列小题请选填以下合适的字母标号）A．受到方向向右的摩擦力；B．受到方向向左的摩擦力；C．不受力（1）米袋刚放上输送带的瞬间，米袋在水平方向上受力情况为；（2）当米袋随输送带一起匀速运动时，米袋在水平方向上受力情况为；（3）当将输送带突然制动时，米袋在水平方向上受力情况为．例3：如图所示，用力把一个物体压在竖直的墙壁上使其静止，请画出物体所受摩擦力的示意图．例4：如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的摩擦力的示意图．（力的作用点画在物体的重心）一．作图题（共19小题）1．请在图中画出小球所受力的示意图．2．按照要求作图：（1）如图甲所示，所受重力大小为G=10N的物体静止在斜面上，请在图中画出物体所受重力的示意图．（2）用50N斜向下与水平方向成30°角的推力F推木箱，请在图乙中画出推力的示意图．（3）如图丙所示，投出去的篮球在空中飞行，不考虑空气阻力，请在图中画出篮球的受力示意图．3．如图所示，小明用一个沿斜面的力将大箱子推进车厢，请画出箱子沿斜面向上运动时的受力示意图．（点O为箱子的重心）4．如图所示，一小球从弧形槽上的A点静止释放，小球沿弧形槽滚至另一端的最高点为C点，试作出由A点滚至C点过程中，小球在B点（即弧形槽底部与水平面的切点）受力的示意图（忽略空气阻力）．5．将一个重量为G的小球从空中某点静止释放，落在竖直放置的轻弹簧上，压缩到最低点后，再被弹起．在答题卡上画出小球在最低点时的受力示意图．6．如图甲所示，在水平公路上匀速行驶的太阳能汽车受到两对平衡力的作用，请在图乙上画出汽车受力的示意图．7．如图，一条长绳的一端固定在天花板上，另一端系一个小球做成一个摆．当球摆到图中所在位置时，画出小球所受重力和绳对小球拉力的示意图．8．在水平向右行驶的小车车厢顶端用细线悬挂一小球，小车水平地板上放置一物块A，从某时刻起，发现小球向左（运动的反方向）摆开，并连续一段时间，如图所示，请画出这段时间内物块A受力的示意图．9．如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的重力G 和摩擦力f的示意图．10．（1）如图所示，橡皮用细线拴住作圆周运动，请画出橡皮所受重力的示意图．（2）如图所示，请在图中画出两束入射光线对应的折射光线．11．如图所示，一个小球从高处下落到竖直放置的弹簧上并压缩弹簧向下做减速运动，忽略空气阻力，画出小球所受的重力G和弹力F．12．如图所示，物体A与平板小车一起在水平面上向左做匀速直线运动，当小车受外力突然减速时．请画出物体A的受力示意图．13．如图所示，竖直的带有磁性的黑板上，吸着一个重为4N的小铁块静止不动．若磁性黑板和铁块之间的吸引力为10N，请画出铁块在竖直方向上所受力的示意图．14．如图所示，叶子姐姐用力F拉动物体B使物体A、B沿水平方向一起匀速向右运动，请画出物体A的受力示意图．15．在图中，在商场门口有一个用细绳系住的气球，绳的另一端固定于地面上．由于有风的作用，气球静止时绳偏离了竖直方向．请在图中画出氢气球的受力示意图．16．如图所示，粗糙程度均匀的水平台面上放着质量为m的木块，将质量为100g的钩码用轻绳跨过定滑轮与木块相连，此时木块和钩码保持静止．请你用力的示意图画出木块在水平方向所示的力（绳重、轮与轴的摩擦均忽略不计）．17．如图，广场上的一只氢气球，用绳子系于地面，试作出氢气球所受力的示意图．18．如图，A、B物体均处于静止状态，请在图中画出A物体在水平方向所受力的示意图．19．小球A固定在静止的支架上，画出小球的受力示意图．二．计算题（共6小题）20．如图所示，质量相同的四块木块叠放在一起，静止在水平地面上，现有大小相等，方向相反的力F分别作用的第2块和第4块木块上，四块木块仍然静止，从上到下各层接触面间的摩擦力为多大？21．如图所示，MN为一竖直的墙壁，物体A的质量为2千克，受到水平力F=196N的作用而处于静止状态，问物体A受到的静摩擦力是多大？22．如图中，质量分布均匀的长方体木块静止在粗糙水平桌面，木块的重为G=50N，现用大小为10N 的水平推力F作用木块一端，使木块做匀速立线运动．已知木块运动时所受摩擦力与桌面对木块的支持力成正比，比例系数为k．（1）求木块运动时所受摩擦力及比例系数k的大小；（2）竖置截面S 将木块分成a 、b 两个等大的长方体，如图乙，求木块匀速运动时，a 对b 的作用力大小．23．如图甲所示，物体中30N ，被50N 的水平方压力F 甲压在竖直墙壁上保持静止，如图乙所示，物体重60N ，在40N 的水平拉力F 乙作用下，沿水平面匀速向右运动，通过计算和说明求出物体甲受到的摩擦力F 甲和物体乙受到的摩擦力大小F 乙分别为多少牛顿？24．已知A 、B 静止在地面上，B 受到的摩擦力为2N ，F=5N ，则AB 绳上的拉力及A 的摩擦力多大．25．如图所示．重60N 的正方体B ，静止在粗糙的水平地面上．（1）如果用F=15N 的力水平向右推它，没有推动，则正方体B 所受的摩擦力f 是多大？（2）如果水平推力F 增加到20N ，正方体B 刚好做匀速直线运动，此时正方体B 所受的滑动摩擦力f 大小为多大？（3）若将水平向右的推力F 增加到25N ，物体B 受到的合力F 合为多大？（4）如果正方体B 的边长为10cm ，则物体B 的密度是多少？（取g=10N/kg ）三．解答题（共5小题）26．起重机钢绳的拉力为6×104N 的时候，能把重物竖直向上匀速提起，上升速度为0.4m/s ． ①若使重物以0.2m/s 的速度匀速下降，钢绳对重物的拉力大小是多少N ？②若重物在下降过程中停下来保持静止不动，此时钢绳对重物的拉力大小是多少N ？③重物所受的合力大小是多少N ？27．用手握住0.5kg 的酱油瓶子静止悬在空中，瓶口竖直向上，此时手的握力为30N ，瓶子受到手竖直向上的摩擦力为多少？若使手的握力增加为35N ，瓶子受到手的摩擦力的大小为多少？（g 取10N/kg ）28．饮料厂生产的饮料装瓶后，要在自动化生产线上用传递带传送．如图所示．（1）一瓶饮料与传递带一起水平向左匀速运动，不让空气阻力．请在图中画出饮料瓶受力的示意图．（图中的A点表示重心）（2）若传送带突然加速，则饮料瓶受到的摩擦力的方向是．（3）若传送带突然减速，则饮料瓶受到的摩擦力的方向是．29．风洞实验中可以产生方向水平、速度大小可调的风，用来研究处在流动气体的受力情况，将一个套有木球的细直杆放入风洞实验室，球受到的重力为G，球在杆上运动时，球与杆的滑动摩擦阻力跟它们之间的压力成正比，比例系数是k，如图甲所示，将杆沿平行风速的方向固定，调节风速大小，使球恰能沿杆匀速运动．再将杆沿竖直方向固定，如图乙所示，将球从杆的上端由静止释放，保持球下滑过程中所受风力与杆处于水平方向时受到的风力大小相同．则：（1）球下滑过程中受到的滑动摩擦力为多少？（2）当所受风力是开始风力的多少倍时，球能匀速下滑？30．如图所示，一个质量为2kg的木块A夹在甲、乙两个固定的木板间，木板甲对木块A的压力为20N，用力F沿竖直方向向上拉木块A，当力F=31.6N时，物体A匀速向上运动，求木块与木板间的摩擦力大小．初中物理力的示意图画法参考答案一．作图题（共19小题）1．2．3．4．5．6．7．8．9．10．11．12．13．14．15．16．17．18．19．11 / 11二．计算题（共6小题）20． 0；F ；F ；0．21． 物体A 受到的静摩擦力是20N ．22． （1）木块运动时所受摩擦力为10N ，比例系数k 为0.2；（2）木块匀速运动时，a 对b 的作用力大小为5N ．23． 物体甲受到的摩擦力F 甲和物体乙受到的摩擦力大小F 乙分别为30N 和40N ．24． AB 绳上的拉力为3N ，A 受到地面的摩擦力为3N ．25． （1）物体所受的摩擦力f 是15N ；（2）物体所受的滑动摩擦力f 大小为20N ；（3）物体受到的合力F 合为5N ；（4）物体B 的密度为6×103 kg/m 3．三．解答题（共5小题）26． ①若使重物以0.2m/s 的速度匀速下降，钢绳对重物的拉力大小是6×104牛．②若重物在下降过程中停下来保持静止不动，此时钢绳对重物的拉力大小是6×104牛；③重物所受的合力大小是0． 27． 手的握力为30N ，瓶子受到手竖直向上的摩擦力为5N ；手的握力增加为35N ，瓶子受到手的摩擦力的大小为5N ．28．（1）见上图；（2）水平向左；（3）水平向右．29． （1）球下滑过程中受到的滑动摩擦力为 k 2G ；（2）当所受风力是开始风力的倍时，球能匀速下滑．30．木块甲与木板间的摩擦力大小为6N ．。

专题05 几种力的作图（原卷版）重力、弹力、摩擦力、浮力是作图题中常见的四种力,进行作图时要注意:（1）明确施力物体,若无施施力物体,则这个力不存在。

（2）地球表面的一切物体都要受到重力的作用。

（3）压力的方向垂直于接触面，竖直向竖直向下,浮力的方向竖直向上。

（4）关于摩擦力:①摩擦力是阻碍物体的相对运动（或相对运动趋势）的力,其方向与相对运动(或相对运动趋势)的方向相反;②摩擦力产生的条件是有压力并且要发生相对运动或已经发生相对运动。

考点1 画指定力示意图题型一：画弹力示意图。

1、弹力包括拉力、压力、支持力、推力等；2、弹力方向与物体形变方向相反。

【典例1】（2020春•句容市期中）画出小球与被压缩的弹簧接触时受到的弹力方向。

【变式训练】（2020春•宜兴市期中）如图用手向下拉弹簧，画出“弹簧对手产生弹力”F 的示意图。

【典例2】（2022•重庆模拟）如图所示，手提箱的A点受到200N的竖直向上的拉力，请画出手提箱所受拉力的示意图。

典例分析＋变式训练考点直击【变式训练2】（2021春•江都区期中）一个静止在水平面上的物体，如图所示，受到大小为100N，与地面成30°角斜向右上方的拉力，画出物体所受拉力的示意图。

题型二：画重力示意图特别注意：重力方向总是竖直向下。

【典例1】（2021秋•平潭县期末）已知静止在斜面上的木块质量m＝6kg，在图中画出木块所受重力的示意图。

【变式训练1】（2021春•凉州区期末）画出图中斜面上静止的茶杯受到的重力示意图。

【变式训练2】（2020•福绵区一模）一个木块从斜面上滑下，并在水平面上继续滑动。

请分别画出如图木块在斜面和水平面时所受重力的示意图。

【变式训练3】（2021秋•唐河县期末）如图所示，请画出质量为100g的铁球摆到最高点A时，所受重力的示意图（g＝10N/kg）题型三：画摩擦力示意图特别注意：摩擦力方向与相对运动(或相对运动趋势)的方向相反，与物体运动方向无关！【典例】（2021•宁远县模拟）木块所受重力是50N，如图对它施加一个水平向左的100N的压力将它压在竖直墙面上处于静止，画出此时木块受到的摩擦力的示意图（作用点画在重心上），并标出摩擦力的大小。

初中受力分析专题一、力概念：力是物体对物体的作用。

力的三要素：力的大小、方向和作用点1.常见几种力二、力学作图1.力的示意图：用一根带箭头的线段就可以表示力的大小、方向和作用点。

这个图就叫力的示意图。

（其中线段的起点表示力的作用点；箭头的方向表示力的方向；线段的长短表示力的大小，若在同一个图中有几个力，力越大，线段应越长。

）注意：弄清受力物体、分析所受几个力、抓住“力的三要素”规范作图。

2.画力臂杠杆五要素：1．支点O：杠杆可以绕其转动的点。

2．动力F1：使杠杆转动的力。

3．阻力F2：阻碍杠杆转动的力。

4．动力臂L1：从支点O到动力F1作用线的距离。

5．阻力臂L2：从支点O到动力F2作用线的距离。

点拨：力臂可简称为“点线距”。

三、根据运动状态分析受力情况由运动状态分析受力，是学生失分较多的地方，原因是学生不知道先分析运动状态。

1、运动状态指：“匀速直线运动”、“静止”或“加速”、“减速”状态。

在“匀速直线运动”、“静止”这两种状态下，物体受力平衡。

2.平衡力：作用在同一个物体上的两个力，如果大小相等、方向相反、在同一条直线上，这两个力是平衡力。

平衡状态：物体在静止状态或匀速直线运动状态叫做平衡状态，物体在平衡状态受到平衡力的作用。

四、连接滑轮组注意：1.在动滑轮和定滑轮之间有几段绳子，提升的力就是总重的几分之几。

2.确定绳子的绕向。

3.滑轮组F＝G／n＝（G物＋G动滑轮）／n总S＝nhh为物体上升高度S为绳自由端移动的距离n为与动滑轮相连的绳子的股数例题分析例题1作力的示意图1、在图中画出南瓜受到重力G的示意图.画力的示意图时，首先找准受力物体；其次明确要画的力、力的三要素；最后根据力的示意图画法规范作图.例题2.根据力与运动的关系作力的示意图物体A正在光滑水平面上向右做匀速直线运动，请画出A所受各力的示意图．答案：如图所示例题因为物体在光滑水平面上做匀速直线运动，是平衡运动状态，所以水平方向不受摩擦力，竖直方向受力平衡，受到竖直向下的重力和竖直向上的支持力。

第4节力的图示联想情景导入前面我们已经初步学习了力的概念，力的作用效果以及如何测量力等知识，为了进一步认识力，我们需要寻找影响力的作用效果的因素，请思考下面的问题：1．两位同学分别将弹簧拉力器拉成如图所示长度．问谁施加的拉力大?2．当你用手推门上不同位置时，所膈的力一样大吗？哪个位置推门比较容易？重点知识详解1．力的三要素。

力的作用效果跟力的大小、方向、作用点有关，把力的大小、方向和作用点称为力的三要素。

2．力的表示方法。

(1)力的图示。

用一根带箭头的线段直观地表示出力的三要素。

即线段的长度表示力的大小，在线段的末端画一个箭头表示力的方向，线段的起点或终点表示力的作用点。

画力的图示时，要注意“一画作用点、二定标度再画线、三画箭头标方向”。

(2)力的示意图。

只在物体受力方向上画一个带箭头的线段表示力，而不必精确标出力的大小和作用点。

本节知识结构力的大小——用线段长度表示力的方向——用线段末端的箭头表示力的三要素力的图示力的作用点——用线段的起点或终点表示精典例题解析[例1]质量为5千克的物体放在水平面上，人用与水平地面成30°角的40牛顿的力F去拉物体，四位同学分别画出了拉力的力的图示，其中正确的是 ( )[解析]本题考查学生对力的图示的画法的掌握。

力的图示的画法：(1)明确受力物体(研究对象)，一般用方框(或圆圈)表示受力物体。

(2)画力的作用点，在受力物体上画一个点，表示力的作用点，无明确作用点，一般可画在方框中心或圆心。

(3)选取标度，根据所画力的大小合理选取标度。

在一幅图中，画几个力的图示时，只能选取同一个标度，绝对不能每个力都选取一个标度。

标度的选取要适当，不能使表示力的线段长度为一个格或出现非整数个。

(4)从力的作用点起，沿力的方向根据标度的大小画线段长度表示力的大小。

(5)在线段末端画箭头表示力的方向。

箭头的尖端要与线段的末端对齐，并在箭头旁标明力的符号及大小。

据此，A选项没有力的标度，B选项的标度选取不当，表示力的线段长度只为一格，C 选项的箭头的尖端画在线段末端的外面。

教法学法七’他蜱教学参考第50卷第1期2021年1月关于初中物理中“力的示意图画法”若干思考唐亮张兆年(甘肃省武威市凉州区金河镇九年制学校甘肃武威733000)文章编号：l 〇〇2-218X (2021)01-0024-02中图分类号：G 632. 4文献标识码：B摘要：针对初中阶段物理学习中的物体受力分析方法，以及力的示意图画法问题，指出画受力示意图的方法与步骤， 以及受力分析过程中的注意事项，以确保受力分析的正确性和准确性。

关键词：初中物理；力的示意图；受力分析初中物理教学活动中常用力的示意图来表示力 的三要素（大小、方向、作用点）。

人教版八年级物理 教材中对力的示意图的描述是：用一条带箭头的线段 表示力，在受力物体上沿着力的方向画一条线段，线 段的起点或终点表示力的作用点，线段的长度粗略的表 示力的大小，在线段的末端画一个箭头表示力的方向。

一方面，由于对力的示意图画法没有统一的规 定，因此在具体操作中产生了一定的混乱：有的要求 画在作用面（点）上；有的并不严格要求画在作用点 (面）上，而是画在了重心上。

另一方面，很多学生在对物体受力分析时没有画 力的示意图的习惯，但实际上力的示意图与牛顿运动 定律及物体的平衡有密切的关系，贯穿整个初中力学 部分。

下面就画力的示意图时应该注意的问题，以及 画法上应如何统一进行简单的分析。

涉及画力的示意图的问题大致可分为以下两类:一 是以考查力的三要素(示意图不严格要求力的大小)及力 的概念(如摩擦力、弹力）为目的的问题;二是作为列动 (静)力学方程辅助手段的受力分析示意图问题。

―、以考查力的三要素和力的概念为主典型的如画出在水平地面上滑动的木块受到的 摩擦力、支持力的示意图，这类问题一般应按照力的 三要素及摩擦力、弹力概念作图，如图1所示。

iF .^=2N ZT -甲乙丙图1在这一类问题中，必须在物体上合适的位置标出 力的作用点：支持力、压力和摩擦力在受力物体的接 触表面的中心；拉力和推力在受力的具体部位；重力 在物体的重心；合力也要画在受力物体的重心上。

初中物理力的示意图画法【命题方向】初中段重力、浮力、压力、支持力、摩擦力、拉力、推力这些力的示意图的作法是中考的重点．与二力平衡等知识点相结合也是命题方向．1.力的分类：按力的性质:重力,弹力,摩擦力,电场力,磁场力,核力弹力:拉力,压力,支持力,浮力按力的作用效果:动力,阻力;拉力，压力，支持力，浮力，向心力2．力的示意图【知识点的认识】（1）力的示意图指用一根带箭头的线段来表示力．箭头的方向表示力的方向；线段的起点或终点表示力的作用点．（2）画力的示意图的步骤：①确定受力物体；②在受力物体上画出力的作用点；③确定力的方向后沿力的方向画一条线段；④在线段的末端标箭头，在箭头旁标出所画力的符号、数值大小和单位．【命题方向】初中段重力、浮力、压力、支持力、摩擦力、拉力、推力这些力的示意图的作法是中考的重点．与二力平衡等知识点相结合也是命题方向．例1：如图，物体沿粗糙水平面向右运动．画出该物体所受重力、支持力和摩擦力的示意图．3．重力示意图【知识点的认识】力的图示和力的示意图都反映了力的三要素，力的图示精确，力的示意图简约．由于重力的方向是竖直向下的，也就是与水平面垂直，所以在画图时，或是找到竖直方向，或是找到水平方向都可以．但不少要求画出重力示意图的习题常有干扰因素出现，致使学生容易产生误解．例1：如图所示，用一根细线拴住一块橡皮，甩起来，使橡皮绕手做圆周运动．请画出此时橡皮受力的示意图．4．摩擦力的方向【知识点的认识】摩擦力的性质是阻碍相互接触的两个物体间的相对运动或相对运动趋势，所以研究摩擦力的方向时一定要取与研究对象接触的那个物体为参照物，并判断研究对象与参照物之间是否存在相对运动或相对运动趋势．若有，则被研究物体所受的摩擦力一定与此相对运动或相对运动趋势方向相反．摩擦力的方向与物体实际运动方向是没有任何关系的．例1：在平直的公路上，运动员骑自行车加速前进，有关车轮所受摩擦力方向说法正确的是（）A．前后车轮所受摩擦力方向都向后B．前后车轮所受摩擦力方向都向前C．前轮所受摩擦力方向向前，后轮所受摩擦力方向向后D．前轮所受摩擦力方向向后，后轮所受摩擦力方向向前例2：将一袋大米放在匀速向右运动的输送带上，开始米袋与输送带间有一段距离的相对滑动，然后米袋随输送带一起匀速运动．当输送带突然制动时，米袋会继续向前滑动一段距离后停下．（回答下列小题请选填以下合适的字母标号）A．受到方向向右的摩擦力；B．受到方向向左的摩擦力；C．不受力（1）米袋刚放上输送带的瞬间，米袋在水平方向上受力情况为；（2）当米袋随输送带一起匀速运动时，米袋在水平方向上受力情况为；（3）当将输送带突然制动时，米袋在水平方向上受力情况为．例3：如图所示，用力把一个物体压在竖直的墙壁上使其静止，请画出物体所受摩擦力的示意图．例4：如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的摩擦力的示意图．（力的作用点画在物体的重心）一．作图题（共19小题）1．请在图中画出小球所受力的示意图．2．按照要求作图：（1）如图甲所示，所受重力大小为G=10N的物体静止在斜面上，请在图中画出物体所受重力的示意图．（2）用50N斜向下与水平方向成30°角的推力F推木箱，请在图乙中画出推力的示意图．（3）如图丙所示，投出去的篮球在空中飞行，不考虑空气阻力，请在图中画出篮球的受力示意图．3．如图所示，小明用一个沿斜面的力将大箱子推进车厢，请画出箱子沿斜面向上运动时的受力示意图．（点O为箱子的重心）4．如图所示，一小球从弧形槽上的A点静止释放，小球沿弧形槽滚至另一端的最高点为C点，试作出由A点滚至C点过程中，小球在B点（即弧形槽底部与水平面的切点）受力的示意图（忽略空气阻力）．5．将一个重量为G的小球从空中某点静止释放，落在竖直放置的轻弹簧上，压缩到最低点后，再被弹起．在答题卡上画出小球在最低点时的受力示意图．6．如图甲所示，在水平公路上匀速行驶的太阳能汽车受到两对平衡力的作用，请在图乙上画出汽车受力的示意图．7．如图，一条长绳的一端固定在天花板上，另一端系一个小球做成一个摆．当球摆到图中所在位置时，画出小球所受重力和绳对小球拉力的示意图．8．在水平向右行驶的小车车厢顶端用细线悬挂一小球，小车水平地板上放置一物块A，从某时刻起，发现小球向左（运动的反方向）摆开，并连续一段时间，如图所示，请画出这段时间内物块A受力的示意图．9．如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的重力G 和摩擦力f的示意图．10．（1）如图所示，橡皮用细线拴住作圆周运动，请画出橡皮所受重力的示意图．（2）如图所示，请在图中画出两束入射光线对应的折射光线．11．如图所示，一个小球从高处下落到竖直放置的弹簧上并压缩弹簧向下做减速运动，忽略空气阻力，画出小球所受的重力G和弹力F．12．如图所示，物体A与平板小车一起在水平面上向左做匀速直线运动，当小车受外力突然减速时．请画出物体A的受力示意图．13．如图所示，竖直的带有磁性的黑板上，吸着一个重为4N的小铁块静止不动．若磁性黑板和铁块之间的吸引力为10N，请画出铁块在竖直方向上所受力的示意图．14．如图所示，叶子姐姐用力F拉动物体B使物体A、B沿水平方向一起匀速向右运动，请画出物体A的受力示意图．15．在图中，在商场门口有一个用细绳系住的气球，绳的另一端固定于地面上．由于有风的作用，气球静止时绳偏离了竖直方向．请在图中画出氢气球的受力示意图．16．如图所示，粗糙程度均匀的水平台面上放着质量为m的木块，将质量为100g的钩码用轻绳跨过定滑轮与木块相连，此时木块和钩码保持静止．请你用力的示意图画出木块在水平方向所示的力（绳重、轮与轴的摩擦均忽略不计）．17．如图，广场上的一只氢气球，用绳子系于地面，试作出氢气球所受力的示意图．18．如图，A、B物体均处于静止状态，请在图中画出A物体在水平方向所受力的示意图．19．小球A固定在静止的支架上，画出小球的受力示意图．二．计算题（共6小题）20．如图所示，质量相同的四块木块叠放在一起，静止在水平地面上，现有大小相等，方向相反的力F分别作用的第2块和第4块木块上，四块木块仍然静止，从上到下各层接触面间的摩擦力为多大？21．如图所示，MN为一竖直的墙壁，物体A的质量为2千克，受到水平力F=196N的作用而处于静止状态，问物体A受到的静摩擦力是多大？22．如图中，质量分布均匀的长方体木块静止在粗糙水平桌面，木块的重为G=50N，现用大小为10N 的水平推力F作用木块一端，使木块做匀速立线运动．已知木块运动时所受摩擦力与桌面对木块的支持力成正比，比例系数为k．（1）求木块运动时所受摩擦力及比例系数k的大小；（2）竖置截面S 将木块分成a 、b 两个等大的长方体，如图乙，求木块匀速运动时，a 对b 的作用力大小．23．如图甲所示，物体中30N ，被50N 的水平方压力F 甲压在竖直墙壁上保持静止，如图乙所示，物体重60N ，在40N 的水平拉力F 乙作用下，沿水平面匀速向右运动，通过计算和说明求出物体甲受到的摩擦力F 甲和物体乙受到的摩擦力大小F 乙分别为多少牛顿？24．已知A 、B 静止在地面上，B 受到的摩擦力为2N ，F=5N ，则AB 绳上的拉力及A 的摩擦力多大．25．如图所示．重60N 的正方体B ，静止在粗糙的水平地面上．（1）如果用F=15N 的力水平向右推它，没有推动，则正方体B 所受的摩擦力f 是多大？（2）如果水平推力F 增加到20N ，正方体B 刚好做匀速直线运动，此时正方体B 所受的滑动摩擦力f 大小为多大？（3）若将水平向右的推力F 增加到25N ，物体B 受到的合力F 合为多大？（4）如果正方体B 的边长为10cm ，则物体B 的密度是多少？（取g=10N/kg ）三．解答题（共5小题）26．起重机钢绳的拉力为6×104N 的时候，能把重物竖直向上匀速提起，上升速度为0.4m/s ． ①若使重物以0.2m/s 的速度匀速下降，钢绳对重物的拉力大小是多少N ？②若重物在下降过程中停下来保持静止不动，此时钢绳对重物的拉力大小是多少N ？③重物所受的合力大小是多少N ？27．用手握住0.5kg 的酱油瓶子静止悬在空中，瓶口竖直向上，此时手的握力为30N ，瓶子受到手竖直向上的摩擦力为多少？若使手的握力增加为35N ，瓶子受到手的摩擦力的大小为多少？（g 取10N/kg ）28．饮料厂生产的饮料装瓶后，要在自动化生产线上用传递带传送．如图所示．（1）一瓶饮料与传递带一起水平向左匀速运动，不让空气阻力．请在图中画出饮料瓶受力的示意图．（图中的A点表示重心）（2）若传送带突然加速，则饮料瓶受到的摩擦力的方向是．（3）若传送带突然减速，则饮料瓶受到的摩擦力的方向是．29．风洞实验中可以产生方向水平、速度大小可调的风，用来研究处在流动气体的受力情况，将一个套有木球的细直杆放入风洞实验室，球受到的重力为G，球在杆上运动时，球与杆的滑动摩擦阻力跟它们之间的压力成正比，比例系数是k，如图甲所示，将杆沿平行风速的方向固定，调节风速大小，使球恰能沿杆匀速运动．再将杆沿竖直方向固定，如图乙所示，将球从杆的上端由静止释放，保持球下滑过程中所受风力与杆处于水平方向时受到的风力大小相同．则：（1）球下滑过程中受到的滑动摩擦力为多少？（2）当所受风力是开始风力的多少倍时，球能匀速下滑？30．如图所示，一个质量为2kg的木块A夹在甲、乙两个固定的木板间，木板甲对木块A的压力为20N，用力F沿竖直方向向上拉木块A，当力F=31.6N时，物体A匀速向上运动，求木块与木板间的摩擦力大小．初中物理力的示意图画法参考答案一．作图题（共19小题）1．2．3．4．5．6．7．8．9．10．11．12．13．14．15．16．17．18．19．11 / 11二．计算题（共6小题）20． 0；F ；F ；0．21． 物体A 受到的静摩擦力是20N ．22． （1）木块运动时所受摩擦力为10N ，比例系数k 为0.2；（2）木块匀速运动时，a 对b 的作用力大小为5N ．23． 物体甲受到的摩擦力F 甲和物体乙受到的摩擦力大小F 乙分别为30N 和40N ．24． AB 绳上的拉力为3N ，A 受到地面的摩擦力为3N ．25． （1）物体所受的摩擦力f 是15N ；（2）物体所受的滑动摩擦力f 大小为20N ；（3）物体受到的合力F 合为5N ；（4）物体B 的密度为6×103 kg/m 3．三．解答题（共5小题）26． ①若使重物以0.2m/s 的速度匀速下降，钢绳对重物的拉力大小是6×104牛．②若重物在下降过程中停下来保持静止不动，此时钢绳对重物的拉力大小是6×104牛；③重物所受的合力大小是0． 27． 手的握力为30N ，瓶子受到手竖直向上的摩擦力为5N ；手的握力增加为35N ，瓶子受到手的摩擦力的大小为5N ．28．（1）见上图；（2）水平向左；（3）水平向右．29． （1）球下滑过程中受到的滑动摩擦力为 k 2G ；（2）当所受风力是开始风力的倍时，球能匀速下滑．30．木块甲与木板间的摩擦力大小为6N ．。

精品基础教育教学资料，仅供参考，需要可下载使用！中考物理专题复习——力学--力的示意图二答案解析1．（2018•乌鲁木齐）如图所示，画出斜面上下滑的物体受到的重力和弹力示意图（O为两个力的作用点）。

【分析】力的示意图是用一个带箭头的线段把力的大小、方向、作用点三个要素表示出来，线段的长短表示力的大小，箭头表示力的方向，线段起点或终点表示力的作用点。

【解答】解：重力的方向竖直向下，弹力的方向垂直于斜面向上，作用点均在O点上，如图所示：【点评】画力的示意图的一般步骤为：一画简图二定点，三画线，四画尖，五把力的符号标尖边。

按照这个作图步骤，很容易能够画出指定力的示意图。

2．（2018•赤峰）如图所示，画出足球重力示意图。

【分析】重力是物体由于地球的吸引而受到的力，其方向永远竖直向下，因此在画足球所受重力时，也一定要把握这一点。

【解答】解：由于足球是形状规则的物体，其重心在其几何中心（球心）上；过球心做竖直向下的力，即为足球所受重力，如图所示：【点评】重力是一种最常见，也最特殊的力，它的大小、方向、作用点永远不会受到它的运动状态的影响。

3．（2018•临沂）如图所示，物体沿斜面匀速下滑，请画出物体所受重力G、支持力F及滑动摩擦力f的示意图（O为物体的重心）。

【分析】对物体进行受力分析可知，物体受到竖直向下的重力、垂直于接触面的支持力、沿斜面向上的摩擦力，重心都在物体的重心。

【解答】解：物体受到的重力G竖直向下、支持力F垂直于斜面向上，滑动摩擦力f平行于斜面向上，从重心开始沿力的方向作各力的示意图，如图所示：【点评】作力的示意图，要用一条带箭头的线段表示力，线段的长度表示力的大小，箭头表示力的方向，起点或终点表示力的作用点。

4．（2018•上海）在图中，小球受到的拉力为4牛。

用力的图示法画出此拉力。

【分析】要解决此题需要掌握力的图示的画法：将力的大小、方向、作用点表示在图上。

在画力的图示时，一定要注意画出标度。

初中物理弹力的画法
在初中物理中，弹力的一般画法如下：
- 压力：作用点在受压物体表面上，方向垂直于物体表面，指向受压面，用F表示。

- 支持力：与压力性质相似，方向与压力相反，用N表示。

- 绳子的拉力：沿绳子收缩的方向，用F表示。

下面以物体静止在斜面上为例，演示如何画出物体所受的弹力：
1. 确定研究对象，即静止在斜面上的物体。

2. 分析研究对象四周与其相接触的所有物体，判断是否对其有力的作用。

这里物体与斜面之间存在挤压，因此会受到来自斜面的支持力。

3. 根据物体的运动状态，确定是否存在摩擦力。

物体静止在斜面上，没有相对运动或相对运动趋势，因此没有摩擦力。

八年级下册第七章力第1节力知识点一：对力的认识举出一些生活中的力现象：A:B:C:D:E:以上现象存在的共同地方：物体－作用－物体。

有力存在时，总有一个物体对另一个物体发生了作用，提、拉、挤、打击、吸引、举、排斥等等都是对这些作用的具体描绘。

所以，力是物体对物体的作用。

一个物体受到力的作用一定有另一个物体对它施加这种作用，后者是物体，前者是物体。

物理学中，力用符号F表示。

力的单位是，简称，符号是。

托起两个鸡蛋的大约为力的概念应从以下几个方面去理解：①力是物体与物体之间或物体的两个部分之间的相互作用．一个物体受到力的作用，一定有另外的物体施加这种作用，只要有力发生，就一定有受力物体和施力物体．力不能离开物体而单独存在。

②一个物体对另一个物体施加力的作用有两种方式，一种是由物体直接(接触)作用，如手提水桶，推土机推土等；另一种是物体之间的间接(不接触)作用，如磁铁对铁针的吸引力，空中飞翔的鸟受到的重力等。

练习1.力是物体对物体的。

用羽毛球拍击打羽毛球时，施力物体是，受力物体是。

2.观察磁铁吸引铁钉的过程，磁铁对铁钉有力。

是否必须相互接触？3、当发生力的作用时，总可以找到施力物体和物体，足球比赛时，守门员接住对方射来的球，这接球的力的施力物体是。

4.下列哪个物体最接近3N( )A.一头小牛B.一块砖C.八年级物理课本D.两枚1元硬币5.俗话说：“一个巴掌拍不响”，这句话用下列哪个说法最能说明力的现象（）A.一个巴掌的力太小B.一个物体也能产生力的作用C.人不会只有一个巴掌D.一个物体不能产生力的作用知识点二：力的作用效果力的作用效果一：观察下图回答问题。

①静止的小钢珠被磁铁吸引，向磁铁方向运动，钢球由变为。

②光滑的水平面上做直线运动小钢珠被正对运动方向位置的磁铁吸引，速度变。

③光滑的水平面上做直线运动小钢珠被与运动方向垂直的位置放的磁铁吸引，运动改变，偏向磁铁方向运动。

由此得出结论：。

（力可以改变物体的运动状态包括两方面：力可以改变物体运动速度的；力可以改变物体物体运动的）。
