蝶阀计算公式

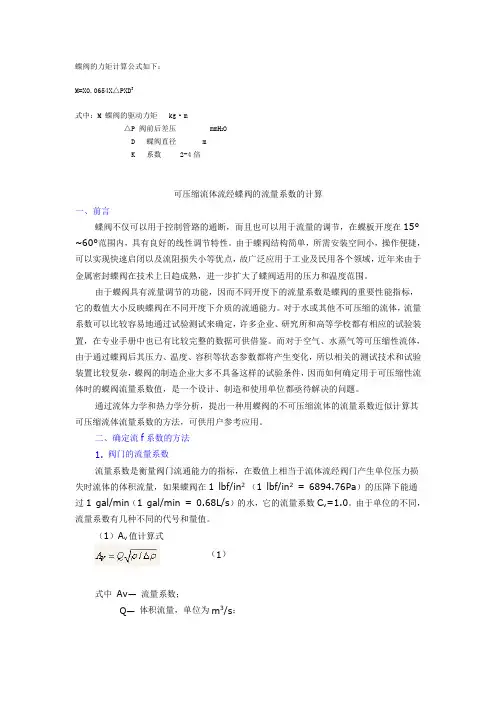

蝶阀的力矩计算公式如下：M=X0.0654X△PXD3式中：M 蝶阀的驱动力矩 kg·m△P 阀前后差压 mmH2OD 蝶阀直径 mK 系数 2-4倍可压缩流体流经蝶阀的流量系数的计算一、前言蝶阀不仅可以用于控制管路的通断，而且也可以用于流量的调节，在蝶板开度在15°~60°范围内，具有良好的线性调节特性。

由于蝶阀结构简单，所需安装空间小，操作便捷，可以实现快速启闭以及流阻损失小等优点，故广泛应用于工业及民用各个领域，近年来由于金属密封蝶阀在技术上日趋成熟，进一步扩大了蝶阀适用的压力和温度范围。

由于蝶阀具有流量调节的功能，因而不同开度下的流量系数是蝶阀的重要性能指标，它的数值大小反映蝶阀在不同开度下介质的流通能力。

对于水或其他不可压缩的流体，流量系数可以比较容易地通过试验测试来确定，许多企业、研究所和高等学校都有相应的试验装置，在专业手册中也已有比较完整的数据可供借鉴。

而对于空气、水蒸气等可压缩性流体，由于通过蝶阀后其压力、温度、容积等状态参数都将产生变化，所以相关的测试技术和试验装置比较复杂，蝶阀的制造企业大多不具备这样的试验条件，因而如何确定用于可压缩性流体时的蝶阀流量系数值，是一个设计、制造和使用单位都亟待解决的问题。

通过流体力学和热力学分析，提出一种用蝶阀的不可压缩流体的流量系数近似计算其可压缩流体流量系数的方法，可供用户参考应用。

二、确定流f系数的方法1. 阀门的流量系数流量系数是衡量阀门流通能力的指标，在数值上相当于流体流经阀门产生单位压力损失时流体的体积流量，如果蝶阀在1 lbf/in2 （1 lbf/in2= 6894.76Pa）的压降下能通过1 gal/min（1 gal/min = 0.68L/s）的水，它的流量系数C v=1.0。

由于单位的不同，流量系数有几种不同的代号和量值。

（1）A v值计算式（1）式中Av—流量系数；Q—体积流量，单位为m3/s；ρ—流体密度，单位为kg/m3；Δp—阀门的压力损失，单位为Pa。

阀门选型计算公式(实用)引言本文档旨在提供实用的阀门选型计算公式，帮助工程师们在选择合适的阀门时能够进行简便的计算。

请注意，本文中的公式仅适用于常见的阀门选型情况，对于特殊案例可能需要进一步的分析和调整。

主要公式以下是常见阀门选型所使用的主要计算公式：流量公式流量公式用于计算阀门的理论流量。

`Q = C × A × √(2gh)`其中：- Q 为流量（m³/s）- C 为流量系数（无单位）- A 为阀门流通面积（m²）- g 为重力加速度（m/s²）- h 为液位高度（m）压力损失公式压力损失公式用于计算阀门在液流通过时的压力损失。

`ΔP = K × (Q/W)²`其中：- ΔP 为压力损失（Pa）- K 为压力损失系数（无单位）- Q 为流量（m³/s）- W 为液体的单位重量（N/m³）阀门大小计算阀门大小计算公式用于确定阀门的适当尺寸。

首先，根据流量公式计算理论流量 Q。

然后，根据阀门的流量系数和流通面积的关系，计算所需的流通面积。

其他因素在阀门选型时，除了上述公式之外，还需要考虑以下因素：- 工作温度和压力- 阀门材料- 流体性质- 系统需求和限制总结通过使用以上提供的实用的阀门选型计算公式，工程师们可以更轻松地进行阀门选型。

然而，请谨记在实际应用中，需要根据具体情况进行细致的分析和调整，以确保选取的阀门能够满足系统的需求。

以上为阀门选型计算公式的简要介绍，希望对您有所帮助。

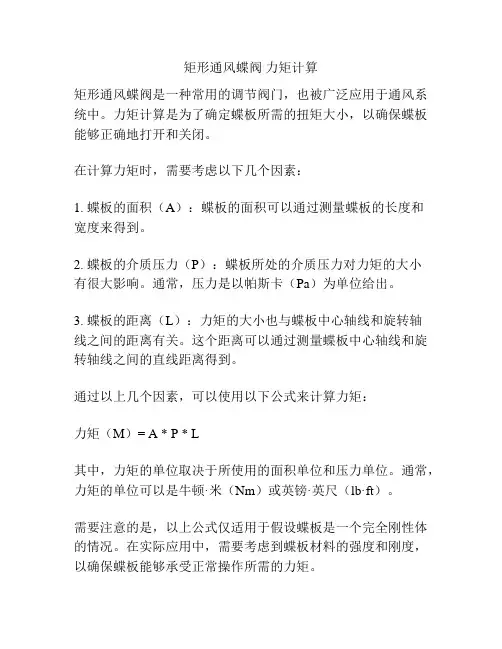

矩形通风蝶阀力矩计算
矩形通风蝶阀是一种常用的调节阀门，也被广泛应用于通风系统中。

力矩计算是为了确定蝶板所需的扭矩大小，以确保蝶板能够正确地打开和关闭。

在计算力矩时，需要考虑以下几个因素：
1. 蝶板的面积（A）：蝶板的面积可以通过测量蝶板的长度和
宽度来得到。

2. 蝶板的介质压力（P）：蝶板所处的介质压力对力矩的大小
有很大影响。

通常，压力是以帕斯卡（Pa）为单位给出。

3. 蝶板的距离（L）：力矩的大小也与蝶板中心轴线和旋转轴
线之间的距离有关。

这个距离可以通过测量蝶板中心轴线和旋转轴线之间的直线距离得到。

通过以上几个因素，可以使用以下公式来计算力矩：
力矩（M）= A * P * L
其中，力矩的单位取决于所使用的面积单位和压力单位。

通常，力矩的单位可以是牛顿·米（Nm）或英镑·英尺（lb·ft）。

需要注意的是，以上公式仅适用于假设蝶板是一个完全刚性体的情况。

在实际应用中，需要考虑到蝶板材料的强度和刚度，以确保蝶板能够承受正常操作所需的力矩。

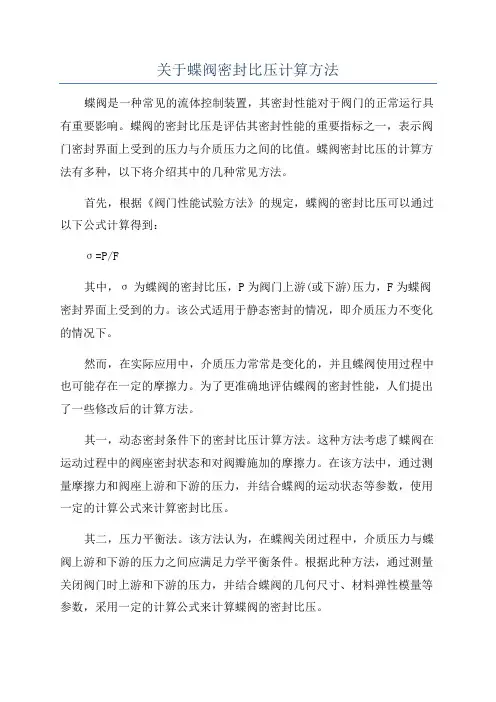

关于蝶阀密封比压计算方法蝶阀是一种常见的流体控制装置，其密封性能对于阀门的正常运行具有重要影响。

蝶阀的密封比压是评估其密封性能的重要指标之一，表示阀门密封界面上受到的压力与介质压力之间的比值。

蝶阀密封比压的计算方法有多种，以下将介绍其中的几种常见方法。

首先，根据《阀门性能试验方法》的规定，蝶阀的密封比压可以通过以下公式计算得到：σ=P/F其中，σ为蝶阀的密封比压，P为阀门上游(或下游)压力，F为蝶阀密封界面上受到的力。

该公式适用于静态密封的情况，即介质压力不变化的情况下。

然而，在实际应用中，介质压力常常是变化的，并且蝶阀使用过程中也可能存在一定的摩擦力。

为了更准确地评估蝶阀的密封性能，人们提出了一些修改后的计算方法。

其一，动态密封条件下的密封比压计算方法。

这种方法考虑了蝶阀在运动过程中的阀座密封状态和对阀瓣施加的摩擦力。

在该方法中，通过测量摩擦力和阀座上游和下游的压力，并结合蝶阀的运动状态等参数，使用一定的计算公式来计算密封比压。

其二，压力平衡法。

该方法认为，在蝶阀关闭过程中，介质压力与蝶阀上游和下游的压力之间应满足力学平衡条件。

根据此种方法，通过测量关闭阀门时上游和下游的压力，并结合蝶阀的几何尺寸、材料弹性模量等参数，采用一定的计算公式来计算蝶阀的密封比压。

其三，基于CFD仿真的方法。

利用计算流体力学(CFD)软件对蝶阀进行数值模拟，可以直接计算蝶阀在实际工作条件下的流场和受力情况。

通过该方法，可以得到蝶阀关键部位的压力分布情况，从而计算得到蝶阀的密封比压。

这种方法精度较高，但计算成本较大。

需要注意的是，不同的计算方法适用于不同的蝶阀密封情况。

在实际应用中，根据具体情况选择合适的计算方法是十分重要的。

此外，密封比压的计算结果只能作为评估蝶阀密封性能的一个参考指标，在实际使用中还需要结合其他因素进行综合评估。

综上所述，蝶阀密封比压的计算方法有多种，其中最常见的包括基于静态和动态密封条件的计算方法、压力平衡法和基于CFD仿真的方法等。

阀门流量系数的速算方法流量系数的速算方法在我们的设计工作中经常要进行各式各样的计算,流量系数正是其中之一。

阀门的流量系数Cv和Kv值是衡量阀门流动能力的重要参数之一，流量系数的大与小,说明了流体通过阀门时其压力损失的大与小，流量系数越大则压力损失越小阀门的流通能力也就越好。

国外的阀门厂通常都把不同类型、不同口径的阀门Cv值列入产品样本中。

在我国，许多用户都要求制造方在样图中例明产品的流量系数Cv值或Kv值。

在新的API规范6D《管线阀门》第22版明确规定：“制造厂（商）应为买方提供流量系数Kv值”。

显然流量系数对管道和阀门设计过程来说是一个非常重要的参数。

阀门的流量系数Cv值最早是由美国流体控制协会在1952年提出的,它的定义是：在通过阀门的压力降每平方英寸1磅（1bf/in2）的标准条件下，温度为15.6℃的水，每分钟流过的美制加仑数（Usgal/min）。

阀门的流量系数Cv随阀门的尺寸、形式、结构而变化，这些变化最终与阀门的压力降有关。

Cv值的计算公式为：Cv=Q(G/ΔP)0.5（1）式中Cv——流量系数Q——体积流量（Usgal/min）ΔP——阀门的压力降(1bf/in2)G——水的密度G=1阀门的流量系数Cv值取决于阀门的结构，而且必须由自身的实际试验来确定。

DN50阀门的典型流量系数(表一)流量系数Cv 值是“英制”的计量单位，人们依据Cv 值的技术定义制定了“米制”计量单位的阀门流量系数Kv 值。

Kv 值的定义是：在通过阀门的压力降为1巴（bar ）的标准条件下，温度为5-40℃的水每小时流过阀门的立方米体积流量（m 3/h ）Kv 值的计算公式：形式Cv 截止阀40-60角式截止阀47Y 形阀门阀杆与管道中心线夹角为45°72阀杆与管道中心线夹角为60°65V 形孔旋塞阀60-80蝶阀蝶板厚度为通道直径的7%333蝶板厚度为通道直径的35%154常规闸阀300-310夹管阀360旋启式止回阀76隐蔽式止回阀123球阀（缩径）131球阀（全径）440Kv=Q(P/ΔP)0..5（2）式中Kv——流量系数Q——体积流量（m3/h）ΔP——阀门的压力降(1bar)G——水的密度(kg/m3)Cv与Kv的关系实际上就是英制单位与米制单位的换算关系。

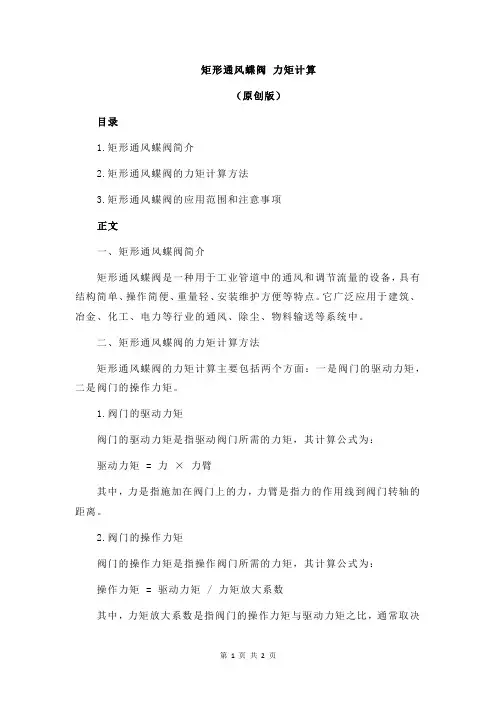

矩形通风蝶阀力矩计算
（原创版）
目录
1.矩形通风蝶阀简介
2.矩形通风蝶阀的力矩计算方法
3.矩形通风蝶阀的应用范围和注意事项
正文
一、矩形通风蝶阀简介
矩形通风蝶阀是一种用于工业管道中的通风和调节流量的设备，具有结构简单、操作简便、重量轻、安装维护方便等特点。

它广泛应用于建筑、冶金、化工、电力等行业的通风、除尘、物料输送等系统中。

二、矩形通风蝶阀的力矩计算方法
矩形通风蝶阀的力矩计算主要包括两个方面：一是阀门的驱动力矩，二是阀门的操作力矩。

1.阀门的驱动力矩
阀门的驱动力矩是指驱动阀门所需的力矩，其计算公式为：
驱动力矩 = 力×力臂
其中，力是指施加在阀门上的力，力臂是指力的作用线到阀门转轴的距离。

2.阀门的操作力矩
阀门的操作力矩是指操作阀门所需的力矩，其计算公式为：
操作力矩 = 驱动力矩 / 力矩放大系数
其中，力矩放大系数是指阀门的操作力矩与驱动力矩之比，通常取决
于阀门的结构和材料。

三、矩形通风蝶阀的应用范围和注意事项
1.应用范围
矩形通风蝶阀适用于建筑、冶金、化工、电力等行业的通风、除尘、物料输送等系统中。

其主要功能是调节管道中的流量和通风，以满足系统的工作要求。

2.注意事项
（1）在安装矩形通风蝶阀时，应确保阀门与管道的连接牢固，并严格按照图纸和说明书进行安装。

（2）操作矩形通风蝶阀时，应缓慢转动阀门，避免用力过猛导致阀门损坏。

蝶阀的设计与计算
一、压力值和阀瓣相对厚度的计算
在阀门的关闭过程中，由于水锤作用而在阀前产生一个压力升值△p ： △p ＝（0.004×Q ）/（A ×t ） （kgf/cm 2）
其中：Q-流量m 3/h
A －管径的截面积，m 3
T －关闭时间，sec
阀瓣的相对厚度是指阀瓣中心处厚度与通径之比，即：
b/D=0.054×H 1/2
其中，b －阀瓣中心处的厚度，cm
D －通径，cm
H －计算升压在内的最大静水头
H ＝10×（Pg ＋△p ） （m ）
常取 b/D=0.15～0.25
计算图示
受力图
二、阀瓣作用力和力矩的计算
1，静水作用力：仅在关闭时阀后没有压力时产生
P jg ＝ΠD 2rh/4 （kg ）
其中r 为介质比重，对于水，r ＝1
2，静水力矩：仅在关闭阀门时阀杆处于水平位置时存在
M jg ＝ΠD 4rH/64 （kg ·m ）
若有旁通装置时，开启前应先打开旁通阀，使阀后充水，则静水力矩相应降低 3，动水作用力
P d ＝2202929D H V H
⨯⨯-＋εελϕϕ
（kg ）
其中ε0为全开时阻力系数，ε
ψ为开度ψ时的阻力系数，λψ为开度ψ角时的动水力系数，g 为9.81m/sec 2，V 流速m/sec
4.动水力矩
M c ＝32022D H V gH
gm ⨯⨯+-εεϕϕ
（kg ·m ）
其中m ψ为开度ψ时的动水力矩系数
阻力系数、ε表、λ表、m 表如下：。

式中：Q d -------动水作用力(N)g--------重力加速度9810mm/s 2 λa ------蝶板开度为α角时的动水力系数，查表得 H------计算升压在内的最大静水压头 ξa-----蝶板开度为α角时的流阻系数，查表得 ζ0-----蝶板全开时的流阻系数，查表得 V 0-------全开时介质的流速(mm/s)H 按下式计算：Q C =Q d =(2*10-8*g*λa *H*D 2)/(ξa-ζ0+2*g*H/V 02)M M ≈4q M *R*b M *f M *(h 2+R 2)0.5式中：h-------阀杆与蝶板中心的偏心距(mm)M C 按下式计算M C =1/2*Q C *f C *d F式中：Q C ------作用在阀杆轴承上的载荷(N) f C -------轴承的摩擦系数d F --------阀杆直径或轴承内径(mm)当蝶板处于密封状态时，Q 计算如 Q=3.14/4*D 2P 式中：D------蝶板直径(mm)当蝶板处于启闭过程中，Q 计算如(2)对偏置蝶板MM 按下式计 Mj---------静水力矩(N.mm),阀杆垂直安装时Mj=0 Md---------动水力矩(N.mm)计算蝶阀在关闭或开启过程中的阀杆力矩时，M M =0,M j =0,对于关闭过程中Md 为正值，开启过程为负值M m 分两种情况计算如下：(1)对中心对称蝶M M =4q M *b M *f M *R 2式中：q M --------密封比压(Mpa)，对橡胶密封圈q=(0.+0.6p)/(b m )0.5 b M ------密封面的接触宽度(mm) f M -------密封面的摩擦系数，对橡胶密封圈，f=0.8-1.0 R------蝶板的密封半径(mm) M T ------------密封填料的摩擦力矩(N.mm)二.蝶阀阀杆力矩M D =M M +M C +M T +M j +M d式中：M D --------蝶阀阀杆力矩(N.mm) M M-----------密封面间摩擦力矩(N.mm) M C --------阀杆轴承的摩擦力矩(N.mm)公称通径b m R f M q M M M h M M 偏心10030500.90.10955295773034492.41253062.50.90.1095546214.13051262.215030750.90.1095566548.33071674.71753087.50.90.1095590579.63095755.6200301000.90.1095511830830123517300301500.90.1095526619330271465350301750.90.1095536231930367604400302000.90.1095547323230478527500302500.90.1095573942630744730600303000.90.109551064773301070083700303500.90.109551449274301454588800304000.90.109551892929301898246900304500.90.1095523957383024010561000305000.90.1095529577023029630211200306000.90.1095542590913042644111500307500.90.10955665482930666015120003010000.90.109551.2E+07301.2E+07公称通径D Q Cf cd F M C 10010078500.15201177512512512265.60.152018398.415015017662.50.152533117.2M M ≈4q M *R*b M *f M *(h 2+R 2)0.5二.计算M CM C =1/2*Q C *f C *d F Q C =3.14/4*D 2P 2.对偏置蝶板式中：Q------流量(m 3/h) A------管子截面积(m 2) t-------关阀时间（s)M d 按下式计算：M d =(2*10-9*g*μa *H*D 3)/(ξa-ζ0+2*g*H/V 02)式中：μa------蝶板开度为α角时的动水力距系数，查表 Md 的最大值通常在α=600-800范围内一.计算M M1.对中心对称蝶板M M =4q M *b M *f M *R 2q M =(0.+0.6p)/(bm)0.5 p=1MPa △H=9.8*104*(p+△p)式中：△p------由于水锤作用在阀前产生的压力升值按下式计算：175********.60.152545076.2200200314000.152558875300300706500.152814836535035096162.50.15302163664004001256000.15302826005005001962500.15355151566006002826000.15408478007007003846500.154512981948008005024000.154516956009009006358500.15452145994100010007850000.155029437501200120011304000.155042390001500150017662500.155066234382000200031400000.1550 1.2E+07公称通径MMM M 偏心M C M D 中心对称M D 偏置N*M N.M 最终数据1002957734492.4117754135246267.446.2674362.46112546214.151262.218398.464612.569660.769.6606894.0419********.371674.733117.299665.5104792104.7919141.46917590579.695755.645076.2135656140832140.8318190.12320011830812351758875177183182392182.3923246.23300266193271465148365414558419830419.8298566.77350362319367604216366578684583969583.9694788.359400473232478527282600755832761127761.12651027.52500739426744730515156125458212598871259.8871700.8560010647731070083847800191257319178831917.8832589.14700144927414545881298194274746827527822752.7823716.26800189292918982461695600358852935938463593.8464851.69900239573824010562145994454173245470504547.056138.521000295770229630212943750590145259067715906.7717974.141200425909142644114239000849809185034118503.41111479.615006654829666015166234381.3E+07 1.3E+0713283.5917932.82000 1.2E+07 1.2E+07 1.2E+072.4E+07 2.4E+0723611.1331875计算后的M D 按一般原则再乘以系数1.25-1.35蝶板扭矩M D （注：M M ,M M 偏心是按p=1MPa 计算,可根据不同介质压力乘以相应p)例：p=2MPa ,则M M ,M M 偏心乘以2再各与M C 相加即为相应蝶板扭矩。

蝶阀开度与流量的计算蝶阀是工业领域常见的一种阀门，它的开度与流量之间有着密切的关系。

了解蝶阀开度与流量的计算方法对于工程师和操作人员来说是非常重要的。

我们需要了解蝶阀的工作原理和结构。

蝶阀是一种通过旋转阀盘来控制流体流动的阀门。

它由阀体、阀盘和阀杆组成。

当阀盘旋转时，阀盘上的孔会与阀体内的孔口对齐，从而控制流体的流动。

蝶阀的开度是指阀盘旋转的角度或位置，一般以百分比表示。

开度为0%时，阀盘完全关闭，流体无法通过；开度为100%时，阀盘完全打开，流体可以自由通过。

在实际应用中，蝶阀的开度一般在0%到100%之间调节。

蝶阀的流量是指单位时间内通过阀门的流体体积。

流量与阀门的开度密切相关。

当蝶阀的开度增大时，流体通过阀门的通道也会增大，流量也会随之增大；反之，当蝶阀的开度减小时，流体通过阀门的通道减小，流量也会随之减小。

蝶阀的流量计算可以通过实验测定或使用公式计算。

在实验测定中，可以通过改变蝶阀的开度，同时测量流体通过阀门的流速，然后根据流速和流通面积计算得到流量。

这种方法直观简单，但需要实际操作和测量设备。

另一种常用的方法是使用公式计算蝶阀的流量。

蝶阀的流量计算公式一般基于流体力学原理和实验数据。

这些公式考虑了阀门的结构、流体的性质和流动条件等因素。

其中，一个常用的公式是蝶阀的流量计算公式：Q = C × A × √(2gH)其中，Q表示流量，C表示流量系数，A表示阀门的流通面积，g 表示重力加速度，H表示液位差。

这个公式适用于液体通过蝶阀的流量计算。

在实际应用中，流量系数C是根据实验测定得到的。

不同类型和尺寸的蝶阀具有不同的流量系数，工程师可以根据具体情况选择合适的系数。

除了上述公式，还有一些其他的流量计算方法，如K值法和Cv值法。

这些方法也是根据实验测定得到的，可以根据具体情况选择合适的方法进行流量计算。

蝶阀的开度与流量之间存在着密切的关系。

了解蝶阀开度与流量的计算方法对于工程师和操作人员来说是非常重要的。

压力恢复系数F L =0.55液体临界压力Pc=34100KPa 流量Q =80液体比重r=0.812液体的蒸气压力Pv=0.6上游压力P1=11下游压力P2=10.8压力降△P=P1-P2=阻塞压力降△Pc1=V=阻塞压力降△Pc2=F L 2(P1-(0.96-0.28 )Pv =比较Pv与0.5P1值的大小阻塞压力降△Pc =3.146比较△P与△Pc的大小判别流动状态阀门系数Kv值=161.1955334阀门系数Cv值=189.5659473压力恢复系数F L=0.55流量Q N=45000气体重度r N=0.47上游压力P1=7.5下游压力P2=7.498压力降△P =P1-P2=温度t =30°C判别流动状态100KPa kg/Nm 3IF(Pv＜0.5P1,△Pc=△Pc1,否则为△Pc=△Pc2)m 3/h或t/h g/cm 3100KPa 100KPa 100KPa IF(△P＜△Pc,为一般流动"1",否则为阻塞流动"2")1100KPa 阀门系数Kv值一.液体IF(△P＜△Pc,Kv="Kv1",否则为Kv="Kv2")100KPa Q =阀门系数Kv1值=阀门系数Kv2值===Q=阀门系数Kv2值二.气体Nm 3/h 阀门系数Kv1值==1比较 与0.5F L 2的大小IF( ＜0.5F L 2,为一般流动"1",否则为阻塞流动"2")P r ∆Pcr ∆)21()273(P P P t r N +∆+380Q N 330Q N L F 1*1)273(P t r N +IF( ＜0.5F L2,Kv="Kv1",否则为Kv="Kv2")阀门系数Kv值=8159.574047计算程序使用说明:1.黄色区域需输入已知条件数据.2.粉红区域为阀门系数Kv值的结果.3.Cv=1.176Kv附表1:典型附表2:常用a 333a a aa a 3/h="Kv2")。

蝶阀阻力损失当量长度摘要：一、蝶阀简介1.蝶阀的定义与分类2.蝶阀的工作原理二、蝶阀阻力损失当量长度的概念1.什么是阻力损失当量长度2.阻力损失当量长度的影响因素三、蝶阀阻力损失当量长度的计算1.计算公式2.计算示例四、蝶阀阻力损失当量长度的应用1.在工程设计中的应用2.在蝶阀选型中的应用五、结论1.总结蝶阀阻力损失当量长度的意义2.展望蝶阀阻力损失当量长度的未来研究方向正文：一、蝶阀简介蝶阀是一种常用的阀门类型，广泛应用于工业、农业、建筑、市政等领域。

根据蝶阀的结构和作用方式，可以分为多种类型，如法兰连接蝶阀、螺纹连接蝶阀、焊接连接蝶阀等。

蝶阀的工作原理是通过旋转阀体来实现阀的开关，从而控制介质的流量和压力。

二、蝶阀阻力损失当量长度的概念阻力损失当量长度是描述阀门阻力损失的一个参数，它是将阀门前后压力差产生的阻力损失折算成等同于阀门长度的一个虚拟长度。

阻力损失当量长度越小，说明阀门的阻力损失越小，流体的流量和压力损失也越小。

阻力损失当量长度的影响因素主要有阀门的类型、尺寸、阀门的开关速度、介质的性质等。

三、蝶阀阻力损失当量长度的计算蝶阀阻力损失当量长度的计算公式为：当量长度= π * (D^2 / 4) / √(2 * ρ * V^2 * ΔP)其中，D 为阀门直径，ρ为介质密度，V 为流速，ΔP 为阀门前后压力差。

四、蝶阀阻力损失当量长度的应用在工程设计中，通过计算蝶阀阻力损失当量长度，可以评估阀门在实际工况下的阻力损失，从而选择合适的阀门类型和尺寸。

在蝶阀选型中，可以通过比较不同阀门型号的阻力损失当量长度，选择阻力损失较小的阀门，以提高系统的效率和节能。

五、结论蝶阀阻力损失当量长度是一个重要的参数，对于工程设计和蝶阀选型具有重要的指导意义。

蝶阀计算公式范文蝶阀计算公式是根据蝶阀的特性和应用场景来确定的。

蝶阀是一种常用的控制阀门，具有体积小、重量轻、启闭快、流阻小等优点，广泛应用于工业生产中的流体管路控制系统中。

下面将介绍蝶阀的计算公式，包括流量计算、阻力计算和启闭时间计算等。

1.蝶阀流量计算公式蝶阀的流量计算公式可由流体力学基本原理推导得出。

根据连续方程和伯努利方程，可以得到如下的流量计算公式：Q=C*A*√(2*g*H),其中Q为单位时间内通过蝶阀的流量，C为流量系数，A为蝶阀的有效截面积，g为重力加速度，H为液体从入口到出口的压力差。

2.蝶阀阻力计算公式蝶阀在流体管路中会引起一定的阻力，阻力大小与蝶阀的设计参数、流体特性和流量有关。

根据流体力学理论，蝶阀的阻力可以通过以下公式计算：ΔP=ξ*(ρ*V^2/2),其中ΔP为蝶阀引起的压力损失，ξ为阻力系数，ρ为流体的密度，V为流速。

蝶阀的阻力系数可由实验获得或根据经验公式进行估算。

3.蝶阀启闭时间计算公式蝶阀的启闭时间是指蝶阀完成从全开到全关或从全关到全开的时间。

蝶阀的启闭时间与执行机构的动作速度、流体压力等因素有关。

t=(θ/ω)*60,其中t为启闭时间，θ为蝶阀的旋转角度，ω为蝶阀的角速度。

蝶阀的旋转角度可通过位置传感器或程控装置获取。

以上是蝶阀的一些基本计算公式，可以根据这些公式进行蝶阀的设计和选型工作。

需要注意的是，在实际工程应用中，还需要考虑其他因素，如蝶阀的材质、压力等级、温度等对计算结果的影响。

因此，在具体应用中还需要根据实际情况进行修正和调整。

蝶阀的设计与计算
一、压力值和阀瓣相对厚度的计算
在阀门的关闭过程中，由于水锤作用而在阀前产生一个压力升值△p ： △p ＝（0.004×Q ）/（A ×t ） （kgf/cm 2）
其中：Q-流量m 3/h
A －管径的截面积，m 3
T －关闭时间，sec
阀瓣的相对厚度是指阀瓣中心处厚度与通径之比，即：
b/D=0.054×H 1/2
其中，b －阀瓣中心处的厚度，cm
D －通径，cm
H －计算升压在内的最大静水头
H ＝10×（Pg ＋△p ） （m ）
常取 b/D=0.15～0.25
计算图示
受力图
二、阀瓣作用力和力矩的计算
1，静水作用力：仅在关闭时阀后没有压力时产生
P jg ＝ΠD 2rh/4 （kg ）
其中r 为介质比重，对于水，r ＝1
2，静水力矩：仅在关闭阀门时阀杆处于水平位置时存在
M jg ＝ΠD 4rH/64 （kg ·m ）
若有旁通装置时，开启前应先打开旁通阀，使阀后充水，则静水力矩相应降低 3，动水作用力
P d ＝2202929D H V H
⨯⨯-＋εελϕϕ
（kg ）
其中ε0为全开时阻力系数，ε
ψ为开度ψ时的阻力系数，λψ为开度ψ角时的动水力系数，g 为9.81m/sec 2，V 流速m/sec
4.动水力矩
M c ＝32022D H V gH
gm ⨯⨯+-εεϕϕ
（kg ·m ）
其中m ψ为开度ψ时的动水力矩系数
阻力系数、ε表、λ表、m 表如下：。

蝶板厚度计算公式
一、基本假设与相关参数。

1. 假设条件。

- 蝶阀在工作时主要承受介质压力所产生的力，并且假设蝶板为圆形薄板结构。

- 考虑蝶板在关闭状态下承受最大压力差。

2. 相关参数定义。

- D：蝶阀的公称直径（mm）。

- p：蝶阀承受的最大工作压力（MPa）。

- [σ]：蝶板材料的许用应力（MPa）。

二、计算公式推导。

1. 计算蝶板所受的最大弯矩。

- 当蝶阀关闭时，蝶板可以近似看作是受均布载荷的圆形薄板。

均布载荷q = p×frac{π D^2}{4}（其中p为压力，frac{π D^2}{4}为蝶板的面积）。

- 根据圆形薄板受均布载荷时的力学分析，最大弯矩
M_max=frac{qD^2}{16}。

将q = p×frac{π D^2}{4}代入可得M_max=frac{pπ
D^4}{64}。

2. 根据材料力学计算蝶板厚度。

- 根据材料力学中的弯曲正应力公式σ=(M)/(W)（其中σ为正应力，M为弯矩，W为抗弯截面系数）。

对于圆形薄板，W=frac{π h^3}{6}（h为蝶板厚度）。

- 由于σ≤slant[σ]，将M = M_max=frac{pπ D^4}{64}和W=frac{π h^3}{6}代入σ=(M)/(W)可得：
- frac{pπ D^4}{64}×(6)/(π h^3)≤slant[σ]
- 整理可得蝶板厚度h的计算公式：h≥slantsqrt[3]{frac{3pD^4}{32[σ]}}。
