蝶阀型号编制方法-蝶阀型号大全♀蝶阀型号编制方法（按顺序）：例如D343H-10C ①D ②3 ③4 ④3 ⑤H ⑥10 ⑦C蝶阀附加代号：BD保温蝶阀、SD伸缩蝶阀、TLD脱硫蝶阀、DH止回蝶阀、DKS快速蝶阀、FDBD方形百叶蝶阀；①蝶阀编制代号：D表示蝶阀；②传动形式代号：手动（省略）、3表示涡轮传动、6表示气动传动、7表示液动、9表示电动；③连接方式代号：4法兰式、6焊接、7对夹式；④结构形式代号：1表示中线型、2表示双偏心、3表示三偏心、4表示变偏心、5表示单偏心；⑤密封材料代号：H不锈钢、X橡胶、F聚四氟乙烯、FX复合橡胶、M蒙乃尔合金、Y硬质合金、W阀体直接加工；⑥压力等级代号：10=PN1.0Mpa、16=PN1.6、25=PN2.5、40=PN4.0、PN是国内压力的代号，MPA是压力的单位；Class150LB=1.6mpa、300LB=2.5-4.0mpa、Class是美制美标代号，LB是美标磅级单位。

⑦壳体材质代号：C铸钢、P不锈钢304、R不锈钢316、AL特种合金钢、Z铸铁、Q球墨铸铁、N尼龙。

以上为常见的蝶阀相关代号，因工况特殊需定做的产品，可根据设计方案进行选型。

♀台臣蝶阀型号大全：衬氟蝶阀：D71F46、D671F46、D971F46对夹蝶阀：D71F、D71H、D71X、D71Y;法兰蝶阀：D41F、D41H、D41X、D41W、D341F、D341H、D341X、D341W；方形蝶阀：FDBD对焊蝶阀：D363F、D363H、D363W、D963F、D963H、D963W；气动蝶阀：D641F、D641H、D641W、D642F、D642H、D642W、D643F、D643H、D643W、D671F、D671H、D671W、D673F、D673H、D673W；电动蝶阀：D941F、D941H、D941W、D942F、D942H、D942W、D943F、D943H、D943W、D971F、D971H、D971W、D973F、D973H、D973W；三偏心蝶阀：D343F、D373F、D343H、D373H、D343W、D373W;伸缩蝶阀：SD41X、SD41H、SD341X、SD341H、SD641X、SD641H、SD941X、SD941H;双向密封蝶阀：DS343H、DS643H、DS943H；保温蝶阀：BD343H、BD343W；液控蝶阀：HD7Q41X全液控、HD7s41X重锤式、YxKD743H快速、HBD7Z43H缓闭式、DX7K41H蓄能罐式。

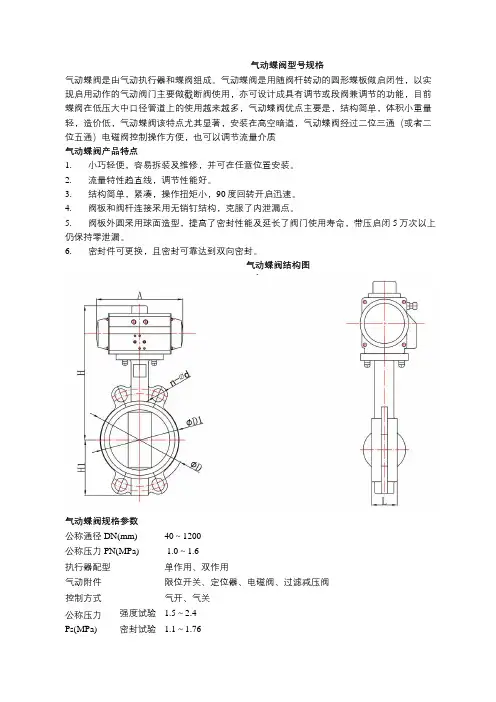

气动蝶阀型号规格
气动蝶阀是由气动执行器和蝶阀组成。

气动蝶阀是用随阀杆转动的圆形蝶板做启闭性，以实现启用动作的气动阀门主要做截断阀使用，亦可设计成具有调节或段阀兼调节的功能，目前蝶阀在低压大中口径管道上的使用越来越多，气动蝶阀优点主要是，结构简单，体积小重量轻，造价低，气动蝶阀该特点尤其显著，安装在高空暗道，气动蝶阀经过二位三通（或者二位五通）电磁阀控制操作方便，也可以调节流量介质
气动蝶阀产品特点
1. 小巧轻便，容易拆装及维修，并可在任意位置安装。

2. 流量特性趋直线，调节性能好。

3. 结构简单，紧凑，操作扭矩小，90度回转开启迅速。

4. 阀板和阀杆连接采用无销钉结构，克服了内泄漏点。

5. 阀板外圆采用球面造型，提高了密封性能及延长了阀门使用寿命，带压启闭5万次以上仍保持零泄漏。

6. 密封件可更换，且密封可靠达到双向密封。

气动蝶阀结构图
气动蝶阀规格参数
公称通径DN(mm)40～1200
公称压力PN(MPa) 1.0～1.6
执行器配型单作用、双作用
气动附件限位开关、定位器、电磁阀、过滤减压阀
控制方式气开、气关
公称压力Ps(MPa)强度试验 1.5～2.4密封试验 1.1～1.76
主要零件阀体HT200、QT450、WCB、CF8、CF8M、CF3M
阀板球铁镀镍、球铁镀尼龙、CF8、CF8M、CF3M、2507、1.4469、1.4529等
阀座EPDM、NBR、PTFE、氟橡胶等阀轴45#、416、304、316等
适用工况适用介质水、蒸汽、气体、石油及石化产品、强腐蚀性介质等工作温度-20℃～120℃
连接形式对夹、法兰。

手动对夹蝶阀使用简介（D373H-16C-DN300）一、概述：碟阀是以蝶板作为关闭件的阀门。

蝶阀主要由阀体、阀杆、蝶板和密封圈等零件组成，属90°开关切断阀。

它借助手柄或驱动装置在阀杆上端施加一定的转矩传递给蝶板，使蝶板与阀体通道中心线重合或垂直，实现全开或全关动作。

蝶阀的主要功能是切断和接通管道中的流体，也可用于调节管路流量。

蝶阀主要特点：结构紧凑合理、操作扭矩较小、启闭迅速灵活、流阻小、流量系数大且维护使用方便。

此阀采用三偏心金属密封密封结构，其密封可达到零泄漏具有强制性密封性能效果。

蝶阀的连接形式可为对夹连接也可为双法兰连接。

其操作方式可采用手动、电动、气动和液动。

二、型号编制方法：三、主要技术参数：主要技术参数公称通径DN（mm）830W 830L 2"～36" 2"～36"公称压力PN（Mpa）150Lb 300Lb试验压力强度试验 3.0 7.5 密封试验 2.2 5.5适用介质水、蒸汽、油品、海水等适用温度-29℃～425℃四、主要零件的材质：、主要零件的材质零件名称材料阀体WCB、304、316、316SS、CF8M蝶板WCB、304、316、316SS、CF8M阀杆316、2Cr13、1Cr18Ni9Ti 密封圈316、氟塑料填料柔性石墨、氟塑料、、五、结构及外形尺寸表：美标815W系公称通径结构长度（标准值）外形尺寸（参考值）连接尺寸（标准值）参考重量（kg）L L1 H H0 D D1 D2 M Z-d2" 50 43 108 110 345 152 120.5 92 M18 4-19 9 3" 80 49 114 125 380 190 152.5 127 M18 4-19 11 4" 100 56 127 145 415 229 190.5 157 M18 8-19 13 5" 125 64 140 165 455 254 216 186 M20 8-22 16 6" 150 70 140 175 545 279 241.5 216 M20 8-22 268" 200 71 150 210 645 343 298.5 270 M20 8-22 3410" 250 76 160 250 695 406 362 324 M24 12-25 51 12" 300 86 178 285 830 483 432 381 M24 12-25 72 14" 350 92 190 320 900 533 476 413 M27 12-29 106 16" 400 102 216 355 980 597 540 470 M27 16-29 133 18" 450 114 222 380 1030 635 578 533 M30 16-32 176 20" 500 127 229 415 1110 699 635 584 M30 20-32 190 24" 600 154 267 475 1305 813 749.5 692 M33 20-35 394 30" 750 165 292 580 1525 985 914 857 M33 28-35 476 32" 800 190 318 630 1585 1060 978 914 M39 28-41 618 36" 900 203 330 680 1765 1168 1085 1022 M39 32-41 762 Uj 六、蝶阀安装与维护注意事项：1. 在安装时，碟板要停在关闭的位置上。

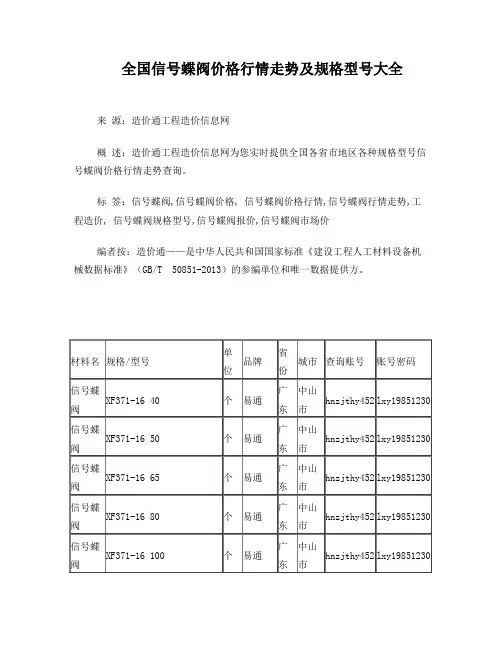

全国信号蝶阀价格行情走势及规格型号大全来源：造价通工程造价信息网
概述：造价通工程造价信息网为您实时提供全国各省市地区各种规格型号信号蝶阀价格行情走势查询。

标签：信号蝶阀,信号蝶阀价格, 信号蝶阀价格行情,信号蝶阀行情走势,工程造价, 信号蝶阀规格型号,信号蝶阀报价,信号蝶阀市场价
编者按：造价通——是中华人民共和国国家标准《建设工程人工材料设备机械数据标准》（GB/T 50851-2013）的参编单位和唯一数据提供方。

结后语：
完整版信号蝶阀价格全国各地区加起来有共有数百页，因受限于百度文库文件上传大小、篇幅限制以及价格时效性原因，故而只上传了一部分。

需要最新完整信号蝶阀价格的工程造价师、工程造价员及相关行业精英们，请登陆造价通工程造价信息网查询下载。

最新信号蝶阀价格、信号蝶阀信息价、信号蝶阀市场价、信号蝶阀参考价及信号蝶阀行情走势查询与下载地址：
免费查询及下载账号密码：（账号、积分资源数量有限，先到先得！）
账号：jszjtxxj336 密码：cccba335548796
账号：fjzjtgys166 密码：a33366998822。

个4
364.2
1456.8
个4
215
套 10
285
860 2850
配对平焊法兰、螺 栓及紧固件
个2
64
128
个2
194
套 10
273
套3
387
套3
353
个1
59
388 2730 1161 1059
59
配对平焊法兰、螺 栓及紧固件
配对平焊法兰、螺 栓及紧固件
配对平焊法兰、螺 栓及紧固件
DN150 DN200 DN200，1.6MPa DN150，1.6MPa DN150，1.6MPa DN65，1.6MPa DN200，1.6MPa DN40 DN25
DN200，1.6MPa
套4
842
3368
配对平焊法兰、螺 栓及紧固件
DN150，1.6MPa
套4
446
1784
配对法兰、螺栓及 其紧固件
DN65，1.6MPa
套2
190
380
配对法兰、螺栓及 其紧固件
DN125 DN80 DN25 DN80，1.6MPa DN125，1.6MPa DN25 DN125，1.6MPa DN80，1.6MPa DN25，1.6MPa DN80，1.6MPa DN25，1.6MPa DN25，1.6MPa
套
6
1844.4 11066.4
个 32
239.6
7667.2
个 126
159.4 20084.4
个 18
205
3690
个 164
125.7 20614.8
个 12
80.2
962.4
个 25

1、D344H-10C DN4002、D343H-10C DN400先说说2个蝶阀型号的共同点:D代表蝶阀，3代表是涡轮驱动，中间的4代表是法兰连接，10代表的是10公斤压力，C代表的是蝶阀材质是铸钢，DN400代表的是阀的口径；再说说有差别的地方，2个型号中就有一个地方有差别，第1个型号中的第2个4代表的意思就是阀门的结构新式是密封型变偏心，第2个型号中的第2个3代表的是阀门的结构形式是三偏心，三偏心和密封型变偏心其实是一个意思。

密封型三偏心蝶阀，密封型变偏心蝶阀对应的是中线型蝶阀和密封型单偏心蝶阀。

蝶阀型号及安装|蝶阀概述及型号编制说明点击次数：420 发布时间：2009-4-4 22:20:24■1.概述随着科学技术的不断进步和产品的不断更新，工业阀门的需求量已有显著的提高，蝶阀的使用已从常温低压发展到高温高压，以及耐磨、耐腐蚀等领域。

由于蝶阀具有体积小、重量轻、操作灵活、安装方便、流通能力大等优点，在食品、医药、石油、化工、环保、高层建筑、给排水及冶金、矿山、轻纺、能源等领域中已大量的取代了闸阀、截止阀等其它阀门。

本厂研制的主要产品有：硬、软密封蝶阀、通风蝶阀、伸缩器。

引进消化国外先进工艺技术，在设计、制造、检验等过程中严格按照ISO9001国际质量体系的要求控制。

本产品还可根据顾客的配置设定，可选用气动、电动、蜗轮、手动四种型式提供配置。

■2.特点及用途蝶阀该产品结构紧凑，体积小，重量轻，操作灵活，密封性能好，流体阻力小，使用寿命长，安装方便，不有耐高温等优点。

同时采用三偏心结构，其连接形式为对夹式，也可采用法兰连接式、焊接式。

公称压力：PN0.1Mpa～6.4Mpa,公称通径:DN32～2500mm,工作温度-80～550oC,材质:铸钢、不锈钢、合金钢。

适用于蒸气、油品、硝酸、氧化性介质以及排水等管道设备。

■3.型号编制类型代号（D表示蝶阀）结构形式代号（表一）连接形式代号（表二）传动方式代号（表三）阀座密封面或衬里材料代号（表四）公称压力代号阀体材料■产品采用标准：JB/T8527-97法兰式连接尺寸：GB9113.1-9113.26-88整体钢制管法兰； GB9115.1-9115.36-88对焊钢制管法兰；结构长度：GB/T5188.2-94对夹式连接阀门的结构长度； GB/T12221-89法兰连接金属阀门的结构长度；压力试验：GB/T13927-92通用阀门压力试验。

温州阀门厂家直销水力阀门系列-最新价格表因阀门原材料变动比较大价格随时可能变动最新价格可联系厂家电话:153-2552-5373QQ:27522-51458遥控浮球阀100X-16/25C 可调式减压阀200X-16/25C缓闭逆止阀300X-16/25C泄压/持压阀500X-16/25C电动水力控制阀600X-16/25C泵浦控制阀700X-16/25CDN4047555055060047559065081065081010001250 DN5047555055060047559065081065081010001250 DN6553060062070053066070087070087011001380 DN806007007208006007508001000800100012001500 DN10075085087010007509409801220980122013801720 DN125100011001230135010001250123015401230154016002000 DN150127014001520160012701590152019001520190019002380 DN200182021002060230018202280206025802060258025003120 DN250270030002980310027003380298037202980372038004750 DN300365040003920400036504560392049003920490052006500 DN350448051004770520044805600477059604770596062007750 DN400558063005900650055806980590073805900738076009500 DN45077009600850010600770096008500106008500106001020012300 DN5008800110009500118008800110009500118009500118001250015000温州阀门厂家直销-水力阀门系列价格表球型止回阀HQ4-10/16消声止回阀HB41X-16/25C橡胶瓣止回阀H44X-16/25C静音式止回阀H42X-16/25CDRVZ-16/25C节能梭式止回阀HC41X-16/25C水位控制阀H142X-10/16DN50210210160200205260200250250310290290 DN65260260210260260350260325310390350350 DN80320320260325290390330410400500470470 DN100450450330410405530435540560700650650 DN1256306304205305607106157708501060910910 DN1508508505306606959007509401030129010601060 DN2001300137074093011501520122015201720215014401520 DN250180018901180148017302240213026602680335024802600 DN300240025201340168022602900276034503780472028202960 DN3503700388021502580280036003520DN400500052502750330033804750DN450568059603150378042506000DN5006690702052607250DN600120001260012600DN70016200温州阀门厂家直销-水力阀门系列价格表流量控制阀400X-16/16C压差旁通阀800X-16/16C气囊式水锤吸纳器LZMH-16C/P活塞式水锤消除器9000X-16C/PDN5065081085010607701190450650 DN65750940900112011001700600900 DN8080010009801220138022907001150 DN100950119010501310193029708801420 DN12511801480125015602550350010501700 DN15014501810150018803080488013502200 DN20020002500205025604200690019503800 DN250270033802800350032705500 DN300350043803600450041806100 DN350450056204600575052007200 DN4005700712058007250630012800温州阀门厂家直销-丝扣球阀最低价格表一片式丝扣球阀-16P二片式丝扣球阀-16P三片式丝扣球阀-16P 201201304304316201201304304316201201304304316轻重轻重重轻重轻重重轻重轻重重DN69.511.5161518.52326.53139 DN109.511.5161518.52326.53139 DN159.59.510.511.51613151518.5232226.525.53139 DN201313.515162317.522222833.5293734.54452 DN2517.518.521.52232.526.533.532.541.5513946475573 DN3226.529333548.5384848.5638264767792117 DN403538444563526869851158695106113153 DN505258657088709292120150123146150178232 DN659697115125175175185210235315265288322345443 DN80138155175210295255280310365470385425465506630 DN1004504605755857857137608608901135 Z15W丝扣闸阀-16P J11W B型丝扣截止-16P SY11W丝扣过滤器-16P H14W丝扣止回阀-16P Q14F Q15F丝扣三通球阀口径201304316201304316201304316201304316201304316 DN152427.5392326.537121423151826435268 DN203033.5472932.5451721.53519.52536587091 DN254245.56438.542592326.557.526.532.5458096126 DN326069.59756669333.5418039.54868132168225 DN407093.512582901264353103546490198246335 DN501021181651051151606074.51567084120240300420 DN65335380535245315138168264155200240DN80540600840335435230288420230290320温州阀门厂家直销-铸钢阀门最低价格表J41H铸钢截止阀Z41H铸钢闸阀铸钢球阀H41H铸钢止回阀H42H铸钢止回阀H44H铸钢止回阀中型铸钢中型铸钢重型16C重型25C中型铸钢中型铸钢重型16C重型25C铸钢美标中型铸钢中型铸钢重型16C重型25C中型铸钢重型16C中型铸钢中型铸钢重型16C重型25C16C25C16C25C150LB16C25C25C16C16C25CDN157575105105808011511575DN208585110110929212512580DN259898115115105105150150851051051251259292105105125125 DN32130130155155125125180180110120120140140105115120120140140 DN40160160210210160160210210120140140145145125140140140145145 DN50170185240240170195285285135175175185185150160175175185185 DN65230255360360220255385385220255255300300230265255255300300 DN80255310450450255315485485255300300345345265310300300345345 DN100350440605640345440575605365380415425460345370380415425460 DN125570620850880480615815835630520575630690470520520575630690 DN1507658351150120063577511001150800690750860920585690690750860920 DN2001175129518001925950118517001800120011001200144015509001035980110013251440 DN250217024002900302518551975290030251900200022002300132015001780190020702200 DN300300034703900412525302655385039602760300031003220200025302530265028753000 DN3505100530083008500330034005350550044004600470049503680390045004800温州阀门厂家直销-不锈钢阀门最低价格表法兰截止阀J41W-16P法兰闸阀Z41W-16P法兰止回阀H44W-16P法兰止回阀H41W-16P立式止回阀H42W-16P Y型过滤器GL41W-16P 304316304316304316304316304316304316 DN15155205180220135185135185120170105155 DN20175210180220150190150190135175110155 DN25200215185220170195160195140180130160 DN32245320260325205265220265165210150230 DN40295420315450260320255320195260180265 DN50380530420525310400310400240325225336 DN65535735540690440545440545320390335440 DN80680855680865520680520680405500395580 DN10083511348801125665845680845475600540756 DN125129016801260163011401330114013308409107751000 DN150180024001660218015601800156018001080126010801420 DN200294035202730357028003865288038651940273018402680 DN250472564005300693028353625 DN3006825903036755040 DN3501030011850DN4001330016300温州阀门厂家直销-球阀最低价格表Q41F-16P轻型Q41F-16P中型Q41F-16P重型Q41F-16中型Q41F-16C中型Q41F-16C重型Q41F-150LB304重量斤304重量斤304重量斤316重量斤铸钢重量斤铸钢重量斤304316重量斤DN158******** 5.8115560 5.5100140 4.2 DN2090510061207140665 6.51151605 DN2510071107.51408.51757.5708150210 6.5 DN3214091501018011.52101095101802608 DN4016010.519011.52301424511.510013.51101621030010.5 DN5019013.5220152801932014110161301926037015 DN6526518300213902440021160231952539055021 DN803402438025.55002851025.5205312303347066028 DN100425305103565039685352703933046750105040 DN1257305283055.5108060105055.54505911801650DN1501000691100761380801500766208415502170DN2001850120220014025502650118100013727003780DN2502050温州阀门厂家直销-对夹止回阀最近价格表H76W-16P蝶形对夹止回阀H77X-16P软密封双瓣对夹止回阀H74W-16P薄型对夹止回阀H71W-16P升级式对夹止回阀碳钢301304316碳钢硬301304316碳钢301304316规格碳钢201304轻304316 DN4080100110170808010011016050556590ＤＮ50901101201808090110120170556070100ＤＮ1528283050ＤＮ65120160170240110120150170230707085120ＤＮ2032323560ＤＮ801502002303201401501902202908090110140ＤＮ2535354070ＤＮ100180270300380160170240280370100120140170ＤＮ3240405080ＤＮ125220360400520200210350380500130160190230ＤＮ4045455063100ＤＮ150300470520750240260420480690160220260350ＤＮ5055556075115ＤＮ20040072078011503303706807501100240380420550ＤＮ65758090115180ＤＮ250620110012501800480530100011501600400620720900ＤＮ8085105130160240ＤＮ30092018002000290075085015001700260050095011501500ＤＮ100120135170210320ＤＮ35012502200260039009501050180021003500800130017002100ＤＮ125170*********ＤＮ4001650300035004700130015002700320043001000180023003000ＤＮ150240*********ＤＮ4502000420047006500160017003500400057001400230029003500ＤＮ2003704006501000ＤＮ5002300480055007500200022004600500068001800330042005200ＤＮ25055065010501500ＤＮ60033007000780011000280030006200720095002700500063007800ＤＮ30078098016002200温州阀门厂家直销-过滤器最低价格表铸钢Y过滤器价格蓝式过滤器价格T型过滤器铸钢中型铸钢重型重型中型中型304铸钢重型304重型铸钢中型304中型铸钢中型铸钢重型DN155864235450320460200350275435 DN206469235450320460200365275445 DN257075235460320520205375275480 DN328290280470320610210400300575 DN4094100330765390805235495320920 DN501001203408204259002605303451000 DN65158165410100051511003307053801300 DN80176200530140063015003759405151500 DN1002002556501880745200041010606301900 DN12528030594028201100293058514708052400 DN1503854251110300013203450765188010352760 DN20062070515904700184052001055340015003680 DN2501035111021007650287579501700447020705150 DN30014001650294094004000110002470576529008050 DN350212023503880111004770136002940400011300 4003175412045041205650500553068206009650823580017650温州阀门厂家直销-蝶阀最低价格表重型D343H法兰蝶阀重D373H对夹式蝶阀中型蝶阀10C16C25C30416C25C30410/16C10C16CDN50215215225455180180365175185185 DN65250250265515210210430190210210 DN80280280295680265265475210235235 DN100359359400744286286546218276276 DN1254904905401050385385735310360360 DN1506006006751250490490980370440440 DN20082082094518106106101350515625625 DN25011001140131525208208201810705885885 DN300143015001770378011251125240091511401140 DN3501750185021804800154015403375118515301560 DN4002390250028406300182019204150158019502000 DN4502860300034007900228026004800195023902490 DN50034303600457510200296032006690260031503400 DN60052505490590014300430045509360370047004940 DN700735080008450205005400610014900515064506700 DN8009620980010850230008000875020400715581008450。

蝶阀型号编制方法-蝶阀型号大全♀蝶阀型号编制方法（按顺序）：例如D343H-10C ①D ②3 ③4 ④3 ⑤H ⑥10 ⑦C蝶阀附加代号：BD保温蝶阀、SD伸缩蝶阀、TLD脱硫蝶阀、DH止回蝶阀、DKS快速蝶阀、FDBD方形百叶蝶阀；①蝶阀编制代号：D表示蝶阀；②传动形式代号：手动（省略）、3表示涡轮传动、6表示气动传动、7表示液动、9表示电动；③连接方式代号：4法兰式、6焊接、7对夹式；④结构形式代号：1表示中线型、2表示双偏心、3表示三偏心、4表示变偏心、5表示单偏心；⑤密封材料代号：H不锈钢、X橡胶、F聚四氟乙烯、FX复合橡胶、M蒙乃尔合金、Y硬质合金、W阀体直接加工；⑥压力等级代号：10=PN1.0Mpa、16=PN1.6、25=PN2.5、40=PN4.0、PN是国内压力的代号，MPA是压力的单位；Class150LB=1.6mpa、300LB=2.5-4.0mpa、Class是美制美标代号，LB是美标磅级单位。

⑦壳体材质代号：C铸钢、P不锈钢304、R不锈钢316、AL特种合金钢、Z铸铁、Q球墨铸铁、N尼龙。

以上为常见的蝶阀相关代号，因工况特殊需定做的产品，可根据设计方案进行选型。

♀台臣蝶阀型号大全：衬氟蝶阀：D71F46、D671F46、D971F46对夹蝶阀：D71F、D71H、D71X、D71Y;法兰蝶阀：D41F、D41H、D41X、D41W、D341F、D341H、D341X、D341W；方形蝶阀：FDBD对焊蝶阀：D363F、D363H、D363W、D963F、D963H、D963W；气动蝶阀：D641F、D641H、D641W、D642F、D642H、D642W、D643F、D643H、D643W、D671F、D671H、D671W、D673F、D673H、D673W；电动蝶阀：D941F、D941H、D941W、D942F、D942H、D942W、D943F、D943H、D943W、D971F、D971H、D971W、D973F、D973H、D973W；三偏心蝶阀：D343F、D373F、D343H、D373H、D343W、D373W; 伸缩蝶阀：SD41X、SD41H、SD341X、SD341H、SD641X、SD641H、SD941X、SD941H;双向密封蝶阀：DS343H、DS643H、DS943H；保温蝶阀：BD343H、BD343W；液控蝶阀：HD7Q41X全液控、HD7s41X重锤式、YxKD743H快速、HBD7Z43H缓闭式、DX7K41H蓄能罐式。

阀门价格表大全不锈钢阀门价格表不锈钢截止阀J41-16不锈钢闸阀Z41-16升降式止回阀H41-16立式止回阀H42-16旋启式止回阀H44-16Y 型过滤器-GL41-16口径1520253240506580100125150200250300350400450500市斤3046.121447.241548.5217611.3622714.6428320.0836427.965033563044.9279877.041283112.6416002770578590553162002302553204005357359051195182323304150817513200口径1520253240506580100125150200250300350400450500市斤3043166.518227581952759.4820027512.722453451731044022.540058031.55357803664092550850126068122017009015852240155258036502504275578534561008550905512830750120701735516100226401958027040口径1520253240506580100125150200250300350400450500市斤30412014016510.0420012.4424019.4829523.284302848039.665511351445245048403161701952202753304156106909301585207535206790口径1520253240506580100125150200250300350400450500304107125144157190240315390490840102018203144459055347670316口径160151752020025230322604033050420655158066510011601251410150251520044002506040300830035010560400450500市斤3043161201651401807.21702309.5621028511.2825533014.629541519.6840058025.4849571534.1265593052.481020144571132********.12245035204275604068009560980013840135801823522400314403270045780口径1520253240506580100125150200250300350400450500市斤3043.2108412213571558.820524037046027.458034.778550.8104084.4156029104600650087903161701801902202903655406608501110149022304200635590601312060060039000553406006006003900054700600温州阀门生产厂家,专业生产各种阀门,阀门价格实惠,质量保证,欢迎新老客户来电咨询,联系电话:153-2552-5373 QQ:133-425-925不锈钢球阀,铸钢球阀价格表Q41F-16P 轻型重量304斤4DN1580DN20Q41F-16P 中型304重量斤567.510Q41F-16P 重型304重量斤5.878.511.514192428396080Q41F-16中型316重量斤567.51011.5142125.53555.576118Q41F-16C 中型铸钢重量斤5.56.581013.5162331395984137Q41F-16C 重型铸钢重量斤1619253346Q41F-150LB 304316重量斤4.256.5810.515212840901001101501101201401802302803905006501080115140175210245320400510685105015002650606570951001101602052704506201000110130195230330100140115160150210180260210300260370390550470660750105011801650155021702700378090579DN25100DN32140DN4016010.519011.5DN5019013.522015DN65265DN80340DN100425DN125730182430523003805108302125.53555.5DN1501000691100761380DN200185012022001402550DN2502050铸钢阀门价格表铸钢截止阀J41H铸钢闸阀Z41H铸钢球阀Q41F铸钢升降式止回阀H41立式H42H旋启式止回阀H44中型中型重型重型中型中型重型重型中型重型美标中型中型重型重型中型重型中型中型重型重型16C 25C 16C 25C 16C 25C 16C 25C 16C 16C 150L 16C 25C 16C 25C 16C 16C 16C 25C 16C 25CB 7510510580851101109280115115659212512568758085758085DN1575DN2085DN259898115115105105150150721051051251259292105105125125120120140140105115120120140140DN32130130155155125125180180100110110DN40160160210210160160210210110125120 DN50170185240240170195285285120145135 DN65230255360360220255385385175210220 DN80255310450450255315485485220250255 DN100350440605640345440575605290350365 DN125570620850880480615815835470575630 DN1507658351150120063577511001150650755800140140145145125140140140145145 175175185185150160175175185185 255255300300230265255255300300 300300345345265310300300345345 380415425460345370380415425460 520575630690470520520575630690 690750860920585690690750860920 110120144155103110132144900980 000050500000000000DN200 117512951800192595011851700180011001310 1200DN250 217024002900302518551975290030252670190200220230132150178190207220 DN300 30003470390041252530265538503960276300310322200253253265287300000000050DN350 510053008300850033003400535055004404604704950368390450480过滤器价格表DN15DN20DN25DN32DN40DN50DN65DN80DN100DN125DN150DN200Y 型过滤器中型16C 5864708294100158176200280385620重型16C 64697590100120165200255305425705直桶蓝式过滤器中型中型30416C 23545023545023546028047033076534082041010005301400650188094028201110300015904700重型重型30416C 320460320460320520320610390805425900515110063015007452000110029301320345018405200T 型过滤器中型中型30416C 20035020036520537521040023549526053033070537594041010605851470765188010553400重型16C 27527527530032034538051563080510351500重型3044354454805759201000130015001900240027603680DN250DN300DN3504004505006008001035140021203175412055309650176501110165023502100765029409400388011100412056506820823528754000477079501100013600170024702940447057652070290040005150805011300硬密封蝶阀价格表DN50DN65DN80DN100DN125DN150DN200DN250DN30010C 2152502803594906008201100143016C 2152502803594906008201140150025C 225265295400540675945131517703044555156807441050125018102520378016C 180210265286385490610820112525C 1802102652863854906108201125304365430475546735980135018102400重型D343H 法兰蝶阀重D373H 对夹式蝶阀中型蝶阀D37310/16C 17519021021831037051570591510C 1852102352763604406258851140D34316C 1852102352763604406258851140DN350 DN400 DN450 DN500 DN600 DN700 DN80017502390286034305250735096201850250030003600549080009800218028403400457559008450108504800630079001020014300205002300015401820228029604300540080001540192026003200455061008750337541504800669093601490020400118515801950260037005150715515301950239031504700645081001560200024903400494067008450。

蝶阀的分类蝶阀是一种常见的工业阀门，广泛应用于流体管道系统中。

根据其特点和用途的不同，蝶阀可以分为以下几类。

一、按结构形式分类1. 中线式蝶阀：中线式蝶阀的阀体和阀盘中线一致，阀体中心的孔径与管道中心孔径一致，流体通过时不会产生波动和阻力，具有较低的压力损失。

这种蝶阀结构简单、重量轻、操作方便，广泛应用于一般工况下的流体控制。

2. 双偏心蝶阀：双偏心蝶阀的阀盘与阀体中心线不重合，同时还有一个偏离中心线的偏心轴。

这样的结构可以减小阀盘与阀座之间的摩擦力，提高密封性能，适用于高温、高压、高速流体控制。

3. 三偏心蝶阀：三偏心蝶阀在双偏心蝶阀的基础上增加了阀盘的倾斜角度，使阀盘在开启或关闭时不会与阀座接触，从而减少了磨损和密封面的磨损。

这种蝶阀适用于高温、高压、腐蚀性流体的控制。

二、按工作方式分类1. 手动蝶阀：手动蝶阀是通过手动操作实现开关控制的。

它通常配备手动操作杆或手轮，可以手动旋转阀盘，改变流体的通断和流量。

手动蝶阀结构简单、价格低廉，适用于一般工况下的流体控制。

2. 气动蝶阀：气动蝶阀是通过气动装置实现开关控制的。

当气动装置接收到控制信号时，通过气压力传递，推动活塞杆或齿轮，从而转动阀盘。

气动蝶阀具有快速响应、自动化程度高的特点，广泛应用于自动化控制系统。

3. 电动蝶阀：电动蝶阀是通过电动机驱动实现开关控制的。

电动蝶阀通常配备电动执行器，可以通过电动执行器的旋转或线性运动，转动阀盘，实现流体的通断和调节。

电动蝶阀适用于需要远程控制和调节的场合。

三、按密封形式分类1. 面密封蝶阀：面密封蝶阀的密封性能主要依靠阀座和阀盘的接触密封。

阀座和阀盘的接触面通常采用金属硬密封或弹性材料密封。

这种蝶阀密封可靠，适用于高温、高压、腐蚀性流体的控制。

2. 线密封蝶阀：线密封蝶阀的密封性能主要依靠阀座和阀盘的线接触密封。

阀座和阀盘的接触线通常采用聚四氟乙烯、橡胶等材料。

线密封蝶阀密封性能较面密封蝶阀差，适用于低温、低压、不要求严格密封的场合。

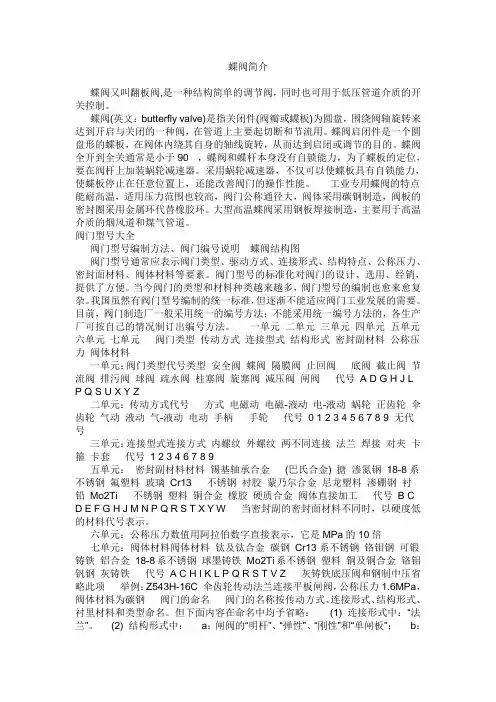

蝶阀简介蝶阀又叫翻板阀,是一种结构简单的调节阀，同时也可用于低压管道介质的开关控制。

蝶阀(英文：butterfly valve)是指关闭件(阀瓣或蝶板)为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流用。

蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。

蝶阀全开到全关通常是小于90°，蝶阀和蝶杆本身没有自锁能力，为了蝶板的定位，要在阀杆上加装蜗轮减速器。

采用蜗轮减速器，不仅可以使蝶板具有自锁能力，使蝶板停止在任意位置上，还能改善阀门的操作性能。

工业专用蝶阀的特点能耐高温，适用压力范围也较高，阀门公称通径大，阀体采用碳钢制造，阀板的密封圈采用金属环代替橡胶环。

大型高温蝶阀采用钢板焊接制造，主要用于高温介质的烟风道和煤气管道。

阀门型号大全阀门型号编制方法、阀门编号说明蝶阀结构图阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。

阀门型号的标准化对阀门的设计、选用、经销，提供了方便。

当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂。

我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要。

目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂可按自己的情况制订出编号方法。

一单元二单元三单元四单元五单元六单元七单元阀门类型传动方式连接型式结构形式密封副材料公称压力阀体材料一单元：阀门类型代号类型安全阀蝶阀隔膜阀止回阀底阀截止阀节流阀排污阀球阀疏水阀柱塞阀旋塞阀减压阀闸阀代号 A D G H J L P Q S U X Y Z二单元：传动方式代号方式电磁动电磁-液动电-液动蜗轮正齿轮伞齿轮气动液动气-液动电动手柄手轮代号0 1 2 3 4 5 6 7 8 9 无代号三单元：连接型式连接方式内螺纹外螺纹两不同连接法兰焊接对夹卡箍卡套代号 1 2 3 4 6 7 8 9五单元：密封副材料材料锡基轴承合金(巴氏合金) 搪渗氮钢18-8系不锈钢氟塑料玻璃Cr13 不锈钢衬胶蒙乃尔合金尼龙塑料渗硼钢衬铅Mo2Ti 不锈钢塑料铜合金橡胶硬质合金阀体直接加工代号 B C D E F G H J M N P Q R S T X Y W 当密封副的密封面材料不同时，以硬度低的材料代号表示。

（单价不含税不含运费）1一、软密封蝶阀系列价格表：软密封蝶阀体型D71X D371X D341X手柄对夹式蝶阀涡轮对夹式蝶阀涡轮法兰式蝶阀千锤百炼备注：软密封蝶阀就是以橡胶密封的蝶阀，主要用于供水管路。

21.普通蝶阀价格表：体型介绍中线短体小方体大方体法兰蝶阀信号蝶阀规格配置D71X D371X D71X D371X D71X D371X D41X D341X XD371X小XD371X大手柄蝶阀涡轮蝶阀手柄蝶阀涡轮蝶阀手柄蝶阀涡轮蝶阀手柄蝶阀涡轮蝶阀涡轮蝶阀涡轮蝶阀铸铁体铸铁体铸铁体铸铁体铸铁体铸铁体铸铁体铸铁体铸铁体铸铁体铸铁板铸铁板球墨板球墨板球墨板球墨板球墨板球墨板球墨板球墨板普通轴普通轴普通轴普通轴普通轴普通轴普通轴普通轴普通轴普通轴公称通径无骨架阀座无骨架阀座无骨架阀座无骨架阀座无骨架阀座无骨架阀座普通阀座普通阀座无骨架阀座无骨架阀座DN5024.0049.0032.0061.0038.0066.0068.0091.0071.0076.00 DN6527.0051.0037.0065.0041.0069.0080.00104.0075.0081.00 DN8031.0055.0045.0073.0050.0079.0090.00115.0081.0088.00 DN10038.0063.0056.0084.0063.0091.00113.00126.0095.00106.00 DN12551.0076.0070.0098.0078.00107.00167.00192.00111.00125.00 DN15059.0084.0084.00112.0094.00122.00183.00211.00122.00135.00 DN200119.00176.00**162.00225.00*345.00*243.00 DN250179.00235.00**233.00293.00*473.00**DN300*318.00***423.00*621.00**DN350*432.00***508.00*864.00**DN400*******1485.00**DN450*******1917.00**DN500*******2295.00**DN600*******3645.00**千锤百炼·管道装备32.1标准软密封蝶阀之涡轮对夹蝶阀价格表：规格配置D371X-10ZB1D371X-10QB1D371X-10ZB7D371X-10QB7D371X-10ZB5D371X-10QB5XD371X-10ZB1涡轮蝶阀涡轮蝶阀涡轮蝶阀涡轮蝶阀涡轮蝶阀涡轮蝶阀信号蝶阀普通轴普通轴普通轴普通轴普通轴普通轴普通轴球墨板球墨板304板304板316板316板球墨板公称通径铸铁体球墨体铸铁体球墨体铸铁体球墨体铸铁体DN50108.00122.00129.00135.00129.00135.00142.00 DN65122.00135.00142.00149.00142.00149.00149.00 DN80129.00162.00156.00162.00156.00162.00162.00DN100149.00176.00189.00196.00196.00210.00189.00DN125189.00216.00243.00265.00258.00278.00223.00DN150210.00250.00304.00324.00333.00352.00243.00DN200338.00393.00508.00528.00555.00575.00486.00DN250460.00528.00756.00783.00840.00878.00585.00DN300648.00745.001150.001188.001296.001340.00756.00DN350850.00850.001460.001460.001633.501650.00945.00DN4001960.001960.002920.002920.003186.003188.00*DN4502498.002498.003880.003880.004293.004298.00*DN5003040.003040.004860.004860.005467.505480.00*DN6005350.005350.008330.008330.009247.509260.00*DN7009750.009750.0013999.0013999.0015660.0015660.00*DN80011800.0011800.0018600.0018600.0020925.0020999.00*DN90017600.0017600.0025800.0025800.0028552.5028666.00*DN100022300.0022300.0032500.0032500.0035999.0035999.00*DN120032300.0032300.0054000.0054000.0060817.5060817.50*42.2标准软密封蝶阀之涡轮对夹衬四氟蝶阀价格表：规格配置D371F-10ZB1D371F-10QB1D371F-10ZB7D371F-10QB7D371F-10ZB5D371F-QB5四氟涡轮蝶阀四氟涡轮蝶阀四氟涡轮蝶阀四氟涡轮蝶阀四氟涡轮蝶阀四氟涡轮蝶阀普通轴普通轴普通轴普通轴普通轴普通轴球墨板球墨板304板304板316板316板公称通径铸铁体球墨体铸铁体球墨体铸铁体球墨体DN50135.00142.00142.00149.00142.00149.00DN65162.00169.00169.00176.00169.00178.00DN80185.00189.00196.00203.00203.00216.00DN100216.00230.00243.00258.00258.00270.00DN125266.00285.00311.00325.00325.00338.00DN150297.00325.00378.00399.00405.00432.00DN200475.00486.00608.00635.00655.00678.00DN250625.00669.00878.00918.00975.001020.00DN3001050.001080.001458.001485.001598.001620.00DN3501450.001450.001998.001998.002230.002230.00DN4002780.002780.003523.503523.503850.003850.00DN4504480.004480.005602.505602.506010.006010.00DN5005950.005950.007492.507492.508098.008098.00DN60011333.0011333.0013743.0013743.0014688.0014688.00DN70021400.0021400.0025623.0025623.0027300.0027300.00DN80025666.0025666.0031657.5031657.5034200.0034200.00千锤百炼·管道装备52.3标准软密封蝶阀之不锈钢涡轮对夹（衬氟）蝶阀价格表：规格配置D371X-10PB7D371X-10RB5D371F-10PB7D371F-10RB5普通涡轮蝶阀普通涡轮蝶阀普通四氟涡轮蝶阀普通四氟涡轮蝶阀416轴416轴416轴416轴304板316板304板316板公称通径轻型304体轻型316体轻型304体轻型316体DN50210.00243.00230.00258.00 DN65243.00285.00270.00318.00 DN80270.00325.00318.00366.00DN100373.00448.00435.00513.00DN125500.00605.00568.00666.00DN150622.00750.00705.00825.00DN2001020.001220.001120.001350.00DN2501488.001850.001720.001980.00DN3002098.002580.002498.002888.00DN3502540.003120.003100.003680.00DN4004720.005650.005350.006298.00DN4506550.009120.008180.0010555.00DN5008480.0012200.0011100.0014300.00DN60017200.0021200.0023200.0028200.00DN70025800.0031500.0037200.0042999.00DN80034888.0041999.0045900.0053888.00DN90039200.0047999.00**DN100051500.0062888.00**DN120074999.0091200.00**62.3标准软密封蝶阀之单夹/凸耳涡轮蝶阀价格表：规格配置D37L1X-10ZB1D37L1X-10QB1D37L1X-10ZB7D37L1X-10QB7D37L1X-10ZB5D37L1X-10QB5单夹/凸耳涡轮蝶阀单夹/凸耳涡轮蝶阀单夹/凸耳涡轮蝶阀单夹/凸耳涡轮蝶阀单夹/凸耳涡轮蝶阀单夹/凸耳涡轮蝶阀普通轴普通轴普通轴普通轴普通轴普通轴球墨板球墨板304板304板316板316板公称通径铸铁体球墨铁铸铁体球墨铁铸铁体球墨铁DN50142.00156.00149.00162.00149.00162.00DN65162.00176.00170.00185.00176.00189.00DN80176.00190.00190.00203.00189.00203.00DN100223.00243.00250.00270.00258.00277.00DN125265.00305.00312.00355.00325.00365.00DN150305.00345.00378.00435.00405.00455.00DN20049.00535.00635.00680.00675.00730.00DN250670.00745.00935.00999.001020.001080.00DN300945.001080.001380.001480.001580.001620.00DN3501222.001398.001860.001980.001998.002180.00DN4002650.002980.003450.003500.003750.004050.00DN4503380.003680.004480.005050.004998.005508.00DN5004400.004780.005888.006700.006580.007380.00DN6006666.007480.009090.009999.0010100.0011000.00千锤百炼·管道装备72.4标准软密封蝶阀之法兰式涡轮蝶阀价格表：规格配置D341X-10ZB1D341X-10QB1D341X-10ZB7D341X-10QB7D341X-10ZB5D341X-10QB5SD341X-10ZB1涡轮法兰蝶阀涡轮法兰蝶阀涡轮法兰蝶阀涡轮法兰蝶阀涡轮法兰蝶阀涡轮法兰蝶阀伸缩法兰蝶阀普通轴普通轴普通轴普通轴普通轴普通轴普通轴球墨板球墨板304板304板316板316板球墨板公称通径铸铁体球墨铁铸铁体球墨铁铸铁体球墨铁铸铁体DN50176.00230.00176.00230.00186.00238.00285.00 DN65203.00258.00218.00270.00218.00270.00338.00 DN80223.00292.00245.00305.00245.00313.00378.00DN100270.00352.00298.00378.00312.00388.00460.00DN125338.00455.00388.00500.00408.00515.00650.00DN150405.00555.00478.00628.00500.00660.00866.00DN200622.00828.00770.00960.00810.001010.001060.00DN250900.001150.001180.001450.001280.001500.001498.00DN3001150.001550.001580.001980.001780.002100.001880.00DN3501420.001998.001980.002580.002200.002780.002500.00DN4002660.003180.003480.003998.003780.004280.003888.00DN4503180.003688.004350.004880.004780.005280.004600.00DN5003998.004520.005555.006060.006180.006700.005500.00DN6005950.006888.008388.009380.009380.0010300.008500.00DN7009090.009090.0013300.0013300.0014998.0014998.0012600.00 DN80011500.0011500.0017388.0017500.0019800.0019800.0015800.00 DN90017300.0017300.0024200.0024200.0027000.0027000.0023300.00 DN100021800.0021800.0030300.0030300.0033888.0033888.0028500.00 DN120037800.0037800.0054800.0054800.0061500.0061500.0045800.0082.5标准软密封蝶阀之无销涡轮对夹蝶阀价格表：规格配置WD371X-10Z/N WD371X-10C/N WD371J-10Z/J WD371J-10C/J WD371X-10Z WD371X-10Q WD371X-10Z WD371X-10Q 无销涡轮蝶阀无销涡轮蝶阀无销涡轮蝶阀无销涡轮蝶阀无销涡轮蝶阀无销涡轮蝶阀无销涡轮蝶阀无销涡轮蝶阀416轴416轴416轴416轴416轴416轴416轴416轴尼龙板尼龙板衬胶板衬胶板2507板2507板 1.4529板 1.4529板公称通径铸铁体球墨铁铸铁体球墨铁铸铁体球墨铁铸铁体球墨铁DN50156.00162.00162.00170.00185.00190.00210.00216.00 DN65170.00177.00177.00186.00210.00218.00250.00258.00 DN80185.00190.00190.00198.00230.00245.00280.00286.00DN100230.00238.00270.00288.00320.00333.00420.00438.00DN125292.00305.00315.00325.00448.00460.00620.00638.00DN150333.00368.00380.00398.00548.00568.00798.00828.00DN200555.00588.00570.00598.00908.00950.001350.001380.00 DN250788.00838.00788.00810.001580.001600.002480.002550.00 DN3001080.001180.001098.001130.002380.002380.003780.003780.00 DN3501450.001450.001480.001480.003280.003280.005250.005250.00 DN4003130.003130.003380.003380.005980.005998.009180.009180.00 DN4503998.003998.004380.004350.007780.007780.0011998.0011998.00 DN5004980.004998.005280.005280.0010300.0010300.0015998.0015998.00 DN6008280.008280.008800.008780.0016888.0016888.0026800.0026800.00 DN70013300.0013300.0014888.0014888.0025600.0025600.0038888.0038888.00 DN80017500.0017500.0018888.0018888.0037300.0037300.0059600.0059600.00千锤百炼·管道装备92.6标准软密封蝶阀之无销涡轮法兰蝶阀价格表：规格配置WD341J-10Z/J WD341J-10Q/J WD341X-10Z WD341X-10Q WD341X-10Z WD341X-10Q 无销涡轮法兰蝶阀无销涡轮法兰蝶阀无销涡轮法兰蝶阀无销涡轮法兰蝶阀无销涡轮法兰蝶阀无销涡轮法兰蝶阀416轴416轴416轴416轴416轴416轴衬胶板衬胶板2507板2507板 1.4529板 1.4529板公称通径铸铁体球墨铁铸铁体球墨铁铸铁体球墨铁DN50216.00278.00238.00298.00270.00325.00DN65265.00318.00298.00355.00338.00398.00DN80290.00366.00318.00398.00368.00440.00DN100366.00448.00438.00518.00528.00618.00DN125460.00588.00598.00708.00770.00878.00DN150550.00718.00748.00908.00988.001180.00DN200828.001080.001180.001398.001680.001880.00DN2501188.001498.001998.002280.002880.003180.00DN3001550.001980.002780.003200.004198.004660.00DN3502020.002660.003880.004480.005760.006480.00DN4004480.004480.007280.007280.0010500.0010500.00DN4505380.005380.008998.009300.0013200.0013200.00DN5006580.006580.0011800.0012200.0017666.0017666.00DN6009800.009800.0018500.0019200.0027900.0027900.00DN70014200.0014200.0024500.0025600.0037800.0037800.00DN80017600.0017600.0036800.0040800.0058998.0058998.00千锤百炼·管道装备102.7标准软密封蝶阀之气动蝶阀价格表：规格配置D671X-10ZB1D671X-10ZB7D671X-10ZB5D671X-10ZB1D641X-10ZB1D641X-10ZB7橡胶气动蝶阀橡胶气动蝶阀四氟气动蝶阀四氟气动蝶阀法兰气动蝶阀法兰气动蝶阀普通轴普通轴普通轴普通轴普通轴普通轴球墨板304板球墨板304板球墨板304板公称通径铸铁体铸铁体铸铁体铸铁体铸铁体铸铁体DN50345.00355.00373.00378.00435.00448.00DN65355.00368.00398.00408.00458.00478.00DN80360.00380.00408.00438.00488.00518.00DN100518.00555.00568.00608.00658.00708.00DN125788.00828.00880.00920.00978.001080.00DN150808.00898.00920.00988.001080.001180.00DN2001150.001298.001298.001450.001498.001698.00DN2501880.002100.001980.002280.002380.002598.00DN3003330.003750.003660.004080.003888.004350.00DN3503498.004200.004050.004780.004280.005080.00DN4004350.005280.004750.005700.005150.006180.00DN4505380.007180.006880.008480.006450.008100.00DN5007250.009780.009666.0012000.008080.0010500.00DN6009760.0013300.0016600.0019999.0010300.0014500.00DN70014888.0020999.0030500.0036300.0014888.0020999.00DN80020666.0029666.0038666.0047300.0020666.0029666.00千锤百炼·管道装备112.8标准软密封蝶阀之电动蝶阀价格表：规格配置D971X-10ZB1D971X-10ZB7D971F-10ZB5D971F-10ZB1D941X-10ZB1D941X-10ZB7橡胶动动蝶阀橡胶动动蝶阀四氟动动蝶阀四氟动动蝶阀法兰动动蝶阀法兰动动蝶阀普通轴普通轴普通轴普通轴普通轴普通轴球墨板304板球墨板304板球墨板304板公称通径铸铁体铸铁体铸铁体铸铁体铸铁体铸铁体DN50808.00810.00830.0083800878.00898.00DN65810.00828.00850.00868.00918.00938.00DN80828.00850.00878.00898.00945.00960.00DN1001130.001180.001188.001250.001298.001298.00DN1251220.001280.001298.001380.001450.001488.00DN1501280.001350.001350.501498.001498.001580.00DN2001880.001998.001998.002150.002180.002380.00DN2502180.002450.002280.002580.002680.002980.00DN3002380.002880.002680.003150.002880.003330.00DN3503780.004450.004350.005050.004500.005200.00DN4004480.005480.004880.005880.005250.006280.00DN4504998.006698.006350.008080.005998.007680.00DN5005680.007998.008080.5010500.006480.008780.00DN60011100.0014888.0017888.0021600.0011500.0015555.00DN70018500.0024200.0033300.0039666.0018500.0024200.00DN80020666.0029500.0038666.0046888.0020888.0029500.00千锤百炼·管道装备12二、硬密封蝶阀系列价格表：硬密封蝶阀体型D43H D373H D343H手柄对夹式蝶阀涡轮对夹式蝶阀涡轮法兰式蝶阀千锤百炼·管道装备131.标准硬密封蝶阀之法兰式多层次硬密封蝶阀价格表：型号公称通径WCB体WCB体WCB体WCB304316阀体重量DN(C)（板304）（内件304）（内件316）(P)(R)K gD343H/F-10型50495.00565.00590.00618.001110.001480.0016K g 65535.00615.00645.00680.001280.001698.0018K g 80588.00718.00755.00790.001450.001850.0021K g 100730.00880.00920.00966.002050.002680.0025K g 1251050.001250.001320.001380.002588.003588.0032K g 1501260.001580.001650.001750.003400.004580.0036K g 2001780.002288.002400.002550.004780.006100.0054K g 2502250.002950.003100.003250.006380.008180.0084K g 3003150.004550.004750.004980.009350.0012500.00120K g 3503980.005990.006280.006580.0011800.0015200.00150K g 4004680.007480.007880.008250.0015200.0019800.00165K g 4506360.0010500.0010900.0011500.0020888.0028000.00296K g 5007350.0012800.0013500.0014500.0024200.0031500.00360K g 60010800.0019800.0020800.0021800.0038000.00*488K g 70012600.0025600.0026888.0028800.0043500.00*576K g 80017500.0035800.0037500.0039500.0060500.00*784K g 90021600.0050500.0052800.0055500.0078000.00*850K g 100027800.0061800.0065000.0068000.00105000.00*980K g 120040500.0089800.0095000.0098800.00155000.00*1200K g 140056000.00111000.00118000.00123000.00215000.00*1880K g千锤百炼·管道装备14型号公称通径WCB体WCB体WCB体WCB304316阀体重量DN(C)（板304）（内件304）（内件316）(P)(R)K gD343H/F-16型50555.00625.00655.00688.001250.001630.0016K g 65595.00688.00718.00750.001420.001888.0018K g 80655.00798.00840.00880.001598.002050.0021K g 100815.00980.001050.001080.002280.002980.0025K g 1251180.001380.001450.001550.002880.003998.0032K g 1501400.001780.001880.001950.003780.005080.0036K g 2001980.002550.002680.002800.005300.006800.0054K g 2502480.003280.003450.002650.007080.009080.0084K g 3003480.005005.005280.005500.0010500.0013500.00120K g 3504380.006800.006980.007350.0013300.0016800.00150K g 4005180.008300.008800.009180.0016800.0021800.00165K g 4507050.0011600.0012500.0012800.0023500.0030500.00296K g 5008180.0014500.0014999.0015800.0026888.0034800.00360K g 60011900.0021999.0023500.0024500.0041800.00*488K g 70014000.0028800.0029999.0031500.0048800.00*576K g 80019500.0039800.0041500.0043500.0066800.00*784K g 90023999.0055800.0058800.0061500.0086600.00*850K g 100030999.0068800.0072800.0075800.00112000.00*980K g 120044800.0099999.00105000.00110000.00168000.00*1200K g 140062500.00125000.00130000.00136000.00238000.00*1880K g千锤百炼·管道装备15型号公称通径WCB体WCB体WCB体WCB304316阀体重量DN(C)（板304）（内件304）（内件316）(P)(R)K gD343H/F-25型50595.00655.00688.00718.001299.001760.0016K g 65655.00710.00750.00788.001450.002050.0018K g 80718.00880.00918.00960.001680.002180.0021K g 100888.001050.001100.001150.002380.003200.0025K g 1251280.001450.001550.001600.003050.004380.0032K g 1501550.001880.001998.002050.003980.005500.0036K g 2002150.002688.002880.002980.005580.007380.0054K g 2502750.003450.003680.003780.007500.009800.0084K g 3003880.005250.005600.005780.0010888.0014500.00120K g 3504788.006980.007380.007700.0013800.0018000.00150K g 4005660.008800.009180.009600.0017800.0023500.00165K g 4507800.0012500.0012800.0013500.0024500.0033000.00296K g 5008999.0014999.0015800.0016500.0028800.0038000.00360K g 60013500.0023500.0024500.0025500.0043500.00*488K g 70015500.0030500.0031800.0033500.0050800.00*576K g 80021500.0043500.0045500.0048000.0070700.00*784K g 90026500.0058800.0061800.0065000.0090999.00*850K g 100034000.0072500.0076000.0080000.00118000.00*980K g 120049800.00105000.00110000.00116000.00180000.00*1200K g 140068800.00130000.00136000.00145000.00250000.00*1880K g千锤百炼·管道装备16型号公称通径WCB体WCB体WCB体WCB304316阀体重量DN(C)（板304）（内件304）（内件316）(P)(R)K gD343H/F-40型50718.00810.00860.00899.001680.002150.0016K g 65780.00888.00950.00980.001880.002450.0018K g 80850.001050.001100.001150.002080.002650.0021K g 1001080.001280.001350.001399.002980.003880.0025K g 1251550.001800.001880.001980.003780.005200.0032K g 1501880.002280.002380.002500.004998.006600.0036K g 2002550.003300.003500.003680.006880.008800.0054K g 2503250.004280.004500.004700.009200.0011800.0084K g 3004580.006550.006880.007180.0013500.0017500.00120K g 3505680.008700.009090.009500.0017000.0021800.00150K g 4006780.0010800.0011500.0011999.0021800.0028800.00165K g 4509150.0015000.0015800.0016500.0030500.0039800.00296K g 50010600.0018800.0019800.0020500.0035000.0045500.00360K g 60015500.0028800.0030500.0031500.0054000.00*488K g 70018500.0037000.0038800.0040800.0063000.00*576K g 80024999.0051500.0054000.0056600.0088000.00*784K g 90031500.0072500.0076000.0079800.00115000.00*850K g 100040500.0090000.0095000.0098800.00148000.00*980K g 120058500.00130000.00138000.00145000.00218000.00*1200K g 140080800.00165000.00168888.00178000.00308000.00*1880K g千锤百炼·管道装备172.标准硬密封蝶阀之对夹式多层次硬密封蝶阀价格表：型号公称通径WCB体WCB体WCB体WCB304316阀体重量DN(C)（板304）（内件304）（内件316）(P)(R)K gD373H/F-10型50395.00480.00500.00525.00750.00980.0016K g 65445.00499.00520.00550.00880.001150.0018K g 80470.00566.00598.00518.00980.001250.0021K g 100566.00698.00730.00770.001380.001680.0025K g 125810.00980.001050.001080.001780.002350.0032K g 150915.001180.001250.001280.002250.003080.0036K g 2001420.001880.001950.002050.003600.004880.0054K g 2501770.002350.002450.002580.004880.006600.0084K g 3002550.003550.003700.003880.007070.009500.00120K g 3503280.004850.005050.005300.009580.0013500.00150K g 4003980.005880.006180.006500.0012200.0016500.00165K g 4505350.008250.008800.009050.0017500.0023800.00296K g 5006060.0010800.0011500.0011999.0020500.0028800.00360K g 6006999.0014500.0015500.0015800.0023800.00*488K g 7008500.0017800.0018800.0019500.0031500.00*576K g 80011500.0024800.0026000.0027500.0045800.00*784K g 90015500.0038800.0040500.0042500.0058800.00*850K g 100020800.0049000.0051500.0055000.0078000.00*980K g 120026800.0063800.0069000.0069999.00115000.00*1200K g 140037500.0079500.0083800.0088000.00165000.00*1880K g千锤百炼·管道装备18型号公称通径WCB体WCB体WCB体WCB304316阀体重量DN(C)（板304）（内件304）（内件316）(P)(R)K gD373H/F-16型50435.00530.00555.00588.00830.001088.0016K g 65498.00555.00580.00608.00980.001250.0018K g 80525.00625.00660.00688.001088.001380.0021K g 100625.00777.00820.00850.001550.001880.0025K g 125900.001100.001150.001200.001980.002600.0032K g 1501050.001288.001350.001450.002480.003450.0036K g 2001580.002050.002150.002250.003999.005500.0054K g 2501980.002588.002800.002880.005500.007280.0084K g 3002800.003950.004150.004380.007880.0010800.00120K g 3503680.005350.005600.005880.0010800.0014500.00150K g 4004380.006550.006880.007200.0013500.0018500.00165K g 4505950.009150.009600.0010500.0019500.0026500.00296K g 5006700.0011999.0012800.0013500.0022500.0031500.00360K g 6007700.0015999.0016800.0017800.0026500.00*488K g 7009500.0019999.0020800.0021800.0035000.00*576K g 80012500.0027500.0028800.0030500.0050888.00*784K g 90017500.0042800.0045000.0048000.0065000.00*850K g 100023000.0055000.0058000.0060000.0086000.00*980K g 120029900.0070700.0075000.0077800.00125000.00*1200K g 140041500.0088800.0092900.0097000.00185000.00*1880K g千锤百炼·管道装备19型号公称通径WCB体WCB体WCB体WCB304316阀体重量DN(C)（板304）（内件304）（内件316）(P)(R)K gD373H/F-25型50435.00568.00598.00630.00888.001180.0016K g 65495.00590.00620.00650.001050.001350.0018K g 80525.00668.00700.00740.001180.001480.0021K g 100625.00830.00880.00920.001650.001999.0025K g 125900.001180.001250.001280.002100.002800.0032K g 1501020.001380.001450.001550.002650.003650.0036K g 2001580.002180.002280.002400.004280.005800.0054K g 2501960.002800.002900.003050.005800.007800.0084K g 3002800.004200.004400.004660.008400.0011500.00120K g 3503650.005750.005999.006280.0011500.0015500.00150K g 4004380.006980.007350.007700.0014500.0019500.00165K g 4505950.009800.0010500.0010800.0020800.0028800.00296K g 5006800.0012800.0013500.0014500.0024000.0034000.00360K g 6009300.0019200.0020500.0021000.0033000.00*488K g 70011800.0027500.0028888.0030500.0041500.00*576K g 80016500.0046500.0048800.0051000.0059800.00*784K g 90020500.0060000.0063000.0066000.0078000.00*850K g 100025800.0072500.0076600.0080000.00105000.00*980K g 120037000.0091800.0096600.00101000.0015000.00*1200K g 140052000.00118000.00125000.00130000.0021500.00*1880K g千锤百炼·管道装备20型号公称通径WCB体WCB体WCB体WCB304316阀体重量DN(C)（板304）（内件304）（内件316）(P)(R)K gD373H/F-40型50568.00740.00777.00820.001150.001550.0016K g 65645.00770.00808.00850.001350.001750.0018K g 80680.00880.00950.00960.001550.001950.0021K g 100818.001080.001150.001200.002150.002600.0025K g 1251180.001550.001550.001680.002750.003600.0032K g 1501330.001800.001800.001980.003450.004800.0036K g 2002050.002880.002880.003150.005555.007600.0054K g 2502550.003600.003600.003980.007600.0010500.0084K g 3003650.005500.005500.006000.0011000.0014800.00120K g 3504750.007500.007500.008200.0014800.0020500.00150K g 4005700.009500.009090.009999.0018800.0025500.00165K g 4507700.0012800.0012800.0014000.0026800.0036500.00296K g 5008800.0016800.0016800.0018800.0031000.0043500.00360K g 6009999.0022500.0022500.0024500.0036500.00*488K g 70012500.0027500.0027500.0029999.0048800.00*576K g 80016000.0038800.0038800.0042000.0071000.00*784K g 90022500.0059800.0059999.0066000.0090000.00*850K g 100029800.0075800.0075800.0084000.00120000.00*980K g 120038800.0099000.0099000.0011000.00175000.00*1200K g 140054000.00125000.00125000.00135000.00255000.00*1880K g千锤百炼·管道装备213.蝶阀用电动执行器价格表：电动执行器公称通径电动装置扬州电力天津二通常州兰陵常州元恒DN匹配型号电装价电装价电装价电装价50Q204680.002650.002150.001900.00 65Q204680.002650.002150.001900.00 80Q304980.002980.002250.002150.00 100Q304980.002980.002250.002150.00 125Q605880.004280.003280.002880.00 150Q605880.004280.003280.002880.00 200Q1206880.005600.003650.003200.00 250Q1206880.005600.003650.003200.00 300Z204680.004350.003280.002480.00 350Z304800.004680.003580.002550.00 400Z456250.005980.004580.003400.00 450Z456250.005980.004580.003400.00 500Z606550.006180.004750.003680.00 600Z906680.007150.005100.003950.00 700Z906680.007150.005100.004000.00 800Z1206980.007800.005300.004100.00 900Z1206980.007800.005300.004100.00 1000Z1809500.009500.007700.006800.00 1200Z1809500.009500.007700.006800.00 1400Z25010500.009800.008100.007500.00千锤百炼·管道装备224.蝶阀用气动执行器价格表：气动执行器公称通径品牌（上海欧尼特）DN气动型号气动价格50GTD65450.0065GTD65450.0080GTD80550.00100GTD100800.00125GTD115950.00150GTD1251050.00200GTD1601600.00250GTD1601600.00300BAW172180.00350BAW172180.00400BAW172200.00450BAW172200.00500BAW204100.00千锤百炼·管道装备2324。

蝶阀标准尺寸表一、阀体尺寸蝶阀的阀体尺寸根据不同的规格和型号而有所不同。

一般来说，阀体的宽度和高度尺寸根据蝶板的尺寸和阀门的工作需求来设计。

对于标准规格的阀门，其阀体尺寸通常可以在制造商提供的规格表或产品说明书中找到。

二、阀杆尺寸阀杆是蝶阀中的重要部件之一，其尺寸决定了阀门的启闭力和操作性能。

阀杆的直径、长度和材料类型应符合相关标准和设计要求，以确保阀门的正常工作和长期可靠性。

通常，阀杆的直径尺寸在阀门规格表中会详细说明。

三、阀座尺寸阀座是蝶阀中与蝶板配合的关键部件，其尺寸直接影响阀门的密封性能和使用寿命。

阀座的直径、宽度和高度应与蝶板的尺寸相匹配，以确保良好的密封效果。

阀座尺寸通常在阀门规格表中列出，具体数值需根据实际需求进行选择。

四、蝶板尺寸蝶板是蝶阀中的核心部件，其尺寸决定了阀门的流通能力和工作压力等级。

蝶板的直径和厚度应根据管道系统和流体介质的特点进行选择，以满足流量和压力要求。

同时，蝶板的材料类型和表面处理也需符合相关标准和使用要求。

五、连接尺寸蝶阀的连接尺寸包括法兰连接尺寸和管道连接尺寸。

法兰连接尺寸通常按照标准法兰连接尺寸进行设计，具体数值需根据管道法兰的规格进行选择。

管道连接尺寸则根据管道系统的要求进行设计，常见的连接方式有螺纹连接、焊接连接等。

六、操作尺寸操作尺寸指的是蝶阀的操作空间尺寸，包括手柄长度、手柄宽度和操作空间等。

合理的操作尺寸能够保证阀门操作的便捷性和安全性，同时也有利于阀门在管道系统中的安装和维护。

操作尺寸的具体数值应根据实际使用环境和操作要求进行设计。

七、开启高度开启高度指的是蝶板完全打开时的高度，这个高度会影响到阀门的流通能力和操作性能。

开启高度的设计需根据实际使用要求进行选择，以实现在保证良好流通性能的同时具有合理的操作空间。

一、蝶阀的基本概念和主要特点蝶阀是一种流体控制阀门，其主要特点是结构简单、体积小、重量轻，操作方便。

传统的蝶阀主要由阀体、阀杆、阀板和密封件等部件组成。

阀板的运动轴心与管道轴线相垂直，阀板的运动轴心位于阀板平面上，因此开启或关闭过程的摩擦阻力小，启闭便利。

蝶阀广泛应用于石油、化工、冶金、建筑、供热、水处理、市政、电力等领域，是一种性能良好、使用寿命长、安装、操作、调节方便的流体控制设备。

二、蝶阀的技术参数1. 公称通径：蝶阀的公称通径指的是阀座和阀板之间的有效通径，通常以英寸（inch）或毫米（mm）进行标识。

2. 额定压力：蝶阀在额定压力下的工作性能，通常以兆帕（MPa）或磅/平方英寸（psi）表示。

3. 密封性能：蝶阀的密封性能包括泄漏率、密封材料、密封形式等参数。

4. 流体阻力系数：蝶阀在全开状态下的流体阻力系数，通常以K值表示。

5. 执行标准：蝶阀产品的执行标准，包括国家标准、行业标准、企业标准等。

三、蝶阀的主要用途和应用领域1. 工业管道控制：蝶阀广泛应用于石油、化工、冶金等工业领域的管道控制系统中，可用于调节流体的流量和压力。

2. 市政建设：蝶阀在市政建设中用于供水、排水、消防等管道系统的控制和调节。

3. 空调制冷：蝶阀在大型空调制冷系统中作为冷冻水和冷却水的控制阀使用。

4. 污水处理：蝶阀在污水处理厂的污水处理系统中用于流体控制和泵站的控制。

四、蝶阀的选型和安装注意事项1. 根据管道参数和工作介质选型：在选型过程中需要考虑管道的公称通径、工作压力、介质温度、流体性质等参数，以确保蝶阀的适用性。

2. 安装方向和位置：蝶阀的安装方向应符合流体介质的流动方向，阀门应安装在水平管道上，并且要求操作机构方便使用。

3. 密封性检查：在安装完成后，需要对蝶阀的密封性进行检查，以确保阀门的正常使用。

五、蝶阀的维护和保养1. 定期检查和润滑：对于长期工作的蝶阀，需要对其进行定期的检查和润滑，以保证阀门的灵活性和密封性能。

125D42X ：手动双偏心法兰蝶阀125D3（6、9）42X：蜗（气、电）动双偏心法兰蝶阀125D41X ：手动单偏心法兰蝶阀125D3（6、9）41X ：蜗（气、电）动单偏心法兰蝶阀125D43H ：手动三偏心法兰蝶阀（硬密封）125D3（6、9）43H ：蜗（气、电）动三偏心法兰蝶阀（硬密封）125D71X 手动中线型对夹式蝶阀125D3（6、9）71X 蜗（气、电）中线型对夹式蝶阀125D3（6、9）73H 蜗（气、电）三偏心对夹式蝶阀（硬密封）125BD71（F4）X 耐腐蚀衬氟（包胶）对夹式蝶阀产品型号一览表美式法兰蝶阀美式法兰伸缩蝶阀法兰蝶阀法兰伸缩蝶阀蜗动FD347X-10 蜗动SFD347X-10 蜗动D341X-10 蜗动SD341X-10电动FD947X-10 电动SFD947X-10 电动D941X-10 电动SD941X-10管网GFD947X-10 管网GSFD947X-10 管网GD941X-10 管网GSD941X-10防盗FDS347X-10 防盗SFDS347X-10 防盗DS341X-10 防盗SDS341X-10 长杆蜗动CFD347X-10 长杆蜗动CSFD347X-10 长杆蜗动CD341X-10 长杆蜗动CSD341X-10长杆电动CFD947X-10 长杆电动CSFD947X-10 长杆电动CD941X-10 长杆电动CSD941X-10三偏心四氟密封法兰蝶阀三偏心硬密封法兰蝶阀对夹式蝶阀蜗动D343F-16C 蜗动D343H-16C 手动D71X-10 D71J-10气动D643F-16C 气动D643H-16C 蜗动D371X-10 D371J-10电动D943F-16C 电动D943H-16C 气动D671X-10 D671J-10速开阀KTOD643F-25C 速开阀KTOD643H-25C 电动D971X-10 D971J-10 速闭阀KTCD643F-25C 速闭阀KTCD643H-25C 管网GD971X-10 GD971J-10防盗GDS971X-10 GDS971J-10长杆蜗动CD343F-16C 长杆蜗动CD343H-16C 长杆蜗动CD371X-10 CD371J-10 长杆电动CD943F-16C 长杆电动CD943H-16C 长杆电动CD971X-10 CD971J-10。

铸铁蝶阀规格及尺寸对照表技术报告
一、概述
本技术报告旨在为读者提供一份关于铸铁蝶阀规格及尺寸对照表的详细信息。

铸铁蝶阀是一种广泛应用于管道系统中的重要阀门，其独特的结构和性能特点使其在多种场合中具有广泛的应用。

为了方便用户在选择和使用铸铁蝶阀时能够准确匹配规格和尺寸，本报告将详细列出各种规格的铸铁蝶阀及其对应的尺寸对照表。

二、铸铁蝶阀规格及尺寸对照表
1.DN15-DN200系列
2.DN250-DN400系列
3.DN500-DN600系列
1.DN700-DN800系列
三、铸铁蝶阀的特点和应用领域
铸铁蝶阀具有以下特点：结构简单、操作方便、流体阻力小、启闭迅速、使用寿命长等。

此外，铸铁蝶阀还具有优良的耐腐蚀性和耐高温性能，适用于各种腐蚀性介质和高温气体的输送。

因此，铸铁蝶阀在石油、化工、电力、造纸、制药等众多领域中得到了广泛应用。

四、结论
本技术报告详细列出了铸铁蝶阀的规格及尺寸对照表，方便用户在选择和使用时能够准确匹配。

铸铁蝶阀作为一种重要的阀门类型，具有广泛的应用领域和优良的性能特点。

希望本报告能够帮助读者更好地了解和使用铸铁蝶阀。
