15石材幕墙工程施工资料

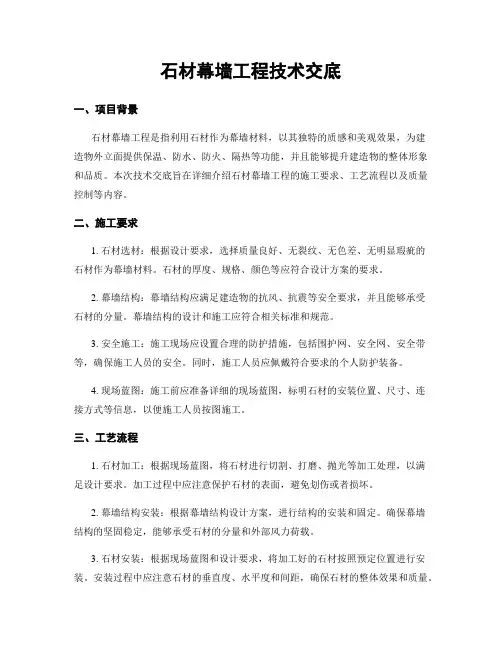

石材幕墙工程技术交底一、项目背景石材幕墙工程是指利用石材作为幕墙材料，以其独特的质感和美观效果，为建造物外立面提供保温、防水、防火、隔热等功能，并且能够提升建造物的整体形象和品质。

本次技术交底旨在详细介绍石材幕墙工程的施工要求、工艺流程以及质量控制等内容。

二、施工要求1. 石材选材：根据设计要求，选择质量良好、无裂纹、无色差、无明显瑕疵的石材作为幕墙材料。

石材的厚度、规格、颜色等应符合设计方案的要求。

2. 幕墙结构：幕墙结构应满足建造物的抗风、抗震等安全要求，并且能够承受石材的分量。

幕墙结构的设计和施工应符合相关标准和规范。

3. 安全施工：施工现场应设置合理的防护措施，包括围护网、安全网、安全带等，确保施工人员的安全。

同时，施工人员应佩戴符合要求的个人防护装备。

4. 现场蓝图：施工前应准备详细的现场蓝图，标明石材的安装位置、尺寸、连接方式等信息，以便施工人员按图施工。

三、工艺流程1. 石材加工：根据现场蓝图，将石材进行切割、打磨、抛光等加工处理，以满足设计要求。

加工过程中应注意保护石材的表面，避免划伤或者损坏。

2. 幕墙结构安装：根据幕墙结构设计方案，进行结构的安装和固定。

确保幕墙结构的坚固稳定，能够承受石材的分量和外部风力荷载。

3. 石材安装：根据现场蓝图和设计要求，将加工好的石材按照预定位置进行安装。

安装过程中应注意石材的垂直度、水平度和间距，确保石材的整体效果和质量。

4. 石材连接：石材之间的连接方式可以采用胶粘剂、不锈钢卡扣等方式。

连接处应坚固可靠，不得浮现松动、开裂等情况。

5. 清洁保养：施工完成后，应及时清理施工现场，清除石材表面的污垢和胶粘剂等残留物。

定期对石材进行清洁保养，保持其美观和耐久性。

四、质量控制1. 石材质量检验：在石材进场时，应进行质量检验，包括外观质量、尺寸精度、强度等方面。

不合格的石材应及时返厂或者更换。

2. 施工过程检查：施工过程中应定期进行检查，包括幕墙结构的安装质量、石材的安装质量、连接处的坚固程度等。

目录建筑幕墙施工组织设计、施工方案及审批MQ1.3注：附施工组织设计、施工方案。

技术交底记录MQ1.4日期：设计交底（图纸会审）记录MQ1.5共页第页设计变更、洽商记录汇总MQ1.6幕墙工程观感质量检查记录MQ1.7幕墙工程质量控制资料和主要功能检测报告检查表MQ1.8铝合金材料产品合格证书、性能检测报告汇总表MQ2.1.1技术负责人：质量检查员：提示1 玻璃幕墙工程使用的铝合金型材，应进行壁厚、膜厚、硬度和表面质量的检验。

2 用于横梁、立柱等主要受力杆件的截面受力部位的铝合金型材壁厚实测值不得小于3mm。

3 壁厚的检验，应采用分辨率为0.05mm的游标卡尺或分辨率为0.1mm的金属测厚仪在杆件同一截面的不同部位测量，测点不应少于5个，并取最小值。

4 铝合金型材膜厚的检验指标，应符合下列规定：（1）阳极氧化膜最小平均膜厚的平均值不应小于15цm，最小局部膜厚不应小于12цm。

（2）粉末静电喷涂涂层厚度的平均值不应小于60цm，其局部厚度不应大于120цm且不应小于40цm。

(3)电泳涂漆复合膜局部膜厚不应小于21цm。

(4)氟碳喷涂涂层平均厚度不应小于30цm，最小局部厚度不应小于25цm。

5 检验膜厚，应采用分辨率为0.5цm的膜厚检测仪检测。

每个杆件在装饰面不同部位的测点不应少于5个，同一测点应测量5次，取平均值，修约至整数。

6 玻璃幕墙工程使用6063T5型材的韦氏硬度值，不得小于8,6063A T5型材的韦氏硬度值，不得小于10。

7 硬度的检验，应采用韦氏硬度计测量型材表面硬度。

型材表面的涂层应清除干净，测点不应少于3个，并应以至少3点的测量值，取平均值，修约至0.5个单位值。

8 铝合金型材表面质量，应符合下列规定：(1)型材表面应清洁，色泽应均匀。

(2)型材表面不应有皱纹、裂纹、起皮、腐蚀斑点、气泡、电灼伤、流痕、发粘以及膜（涂）层脱落等缺陷存在。

9 表面质量的检验，应在自然散射光条件下，不使用放大镜，观察检查。

石材幕墙施工方案(1)
一、施工准备工作
石材幕墙作为建筑外立面的重要组成部分，其施工需经过一系列准备工作。

在
开始实际施工前，施工单位应做好以下准备工作：
•完成设计方案的审查确认，确保施工方案符合设计要求。

•制定详细的施工计划和施工方案，包括施工工艺、施工顺序、施工周期等。

•聘请具有相关经验的施工队伍，保证施工质量。

•准备施工所需的设备、材料等。

二、施工流程
1. 基础处理
在进行石材幕墙施工前，需对建筑基础进行检查和处理。

确保基础稳固、平整，能够承受石材幕墙的重量。

2. 框架安装
石材幕墙框架的安装是整个施工过程的重要环节。

施工人员应根据设计要求，
将预制好的石材框架安装到建筑外墙上。

3. 面板安装
在框架安装完成后，施工人员将石材面板逐一安装到框架上。

需要注意的是，
安装过程中应保证面板间的间隙均匀，确保整体效果美观。

4. 补隙处理
石材幕墙安装完成后，需对面板之间的缝隙进行处理，以防止水渗漏和风化。

5. 清洁保养
最后，施工人员应对石材幕墙进行清洁保养，保证其长期的美观和使用效果。

三、施工注意事项
•施工人员在施工过程中应佩戴安全防护装备，确保施工安全。

•施工单位应严格遵守相关施工标准和规范，保证施工质量。

•如遇恶劣天气，应停止施工，避免影响施工质量。

•施工完成后，应及时清理施工现场，确保周围环境整洁。

以上即为石材幕墙施工方案的基本内容，希望能为您提供一些参考和帮助。

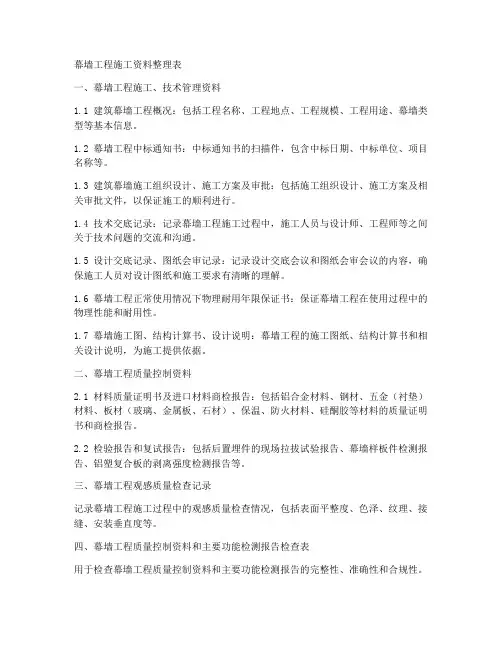

幕墙工程施工资料整理表一、幕墙工程施工、技术管理资料1.1 建筑幕墙工程概况：包括工程名称、工程地点、工程规模、工程用途、幕墙类型等基本信息。

1.2 幕墙工程中标通知书：中标通知书的扫描件，包含中标日期、中标单位、项目名称等。

1.3 建筑幕墙施工组织设计、施工方案及审批：包括施工组织设计、施工方案及相关审批文件，以保证施工的顺利进行。

1.4 技术交底记录：记录幕墙工程施工过程中，施工人员与设计师、工程师等之间关于技术问题的交流和沟通。

1.5 设计交底记录、图纸会审记录：记录设计交底会议和图纸会审会议的内容，确保施工人员对设计图纸和施工要求有清晰的理解。

1.6 幕墙工程正常使用情况下物理耐用年限保证书：保证幕墙工程在使用过程中的物理性能和耐用性。

1.7 幕墙施工图、结构计算书、设计说明：幕墙工程的施工图纸、结构计算书和相关设计说明，为施工提供依据。

二、幕墙工程质量控制资料2.1 材料质量证明书及进口材料商检报告：包括铝合金材料、钢材、五金（衬垫）材料、板材（玻璃、金属板、石材）、保温、防火材料、硅酮胶等材料的质量证明书和商检报告。

2.2 检验报告和复试报告：包括后置埋件的现场拉拔试验报告、幕墙样板件检测报告、铝塑复合板的剥离强度检测报告等。

三、幕墙工程观感质量检查记录记录幕墙工程施工过程中的观感质量检查情况，包括表面平整度、色泽、纹理、接缝、安装垂直度等。

四、幕墙工程质量控制资料和主要功能检测报告检查表用于检查幕墙工程质量控制资料和主要功能检测报告的完整性、准确性和合规性。

五、其他相关资料包括与幕墙工程施工相关的合同、协议、变更记录、施工日志、工程照片等资料。

以上是幕墙工程施工资料整理表的基本内容，通过整理和归档这些资料，可以有效地管理和控制幕墙工程施工过程，确保工程质量的稳定和可靠。

同时，这些资料也为工程验收、维护和改造提供了重要的参考依据。

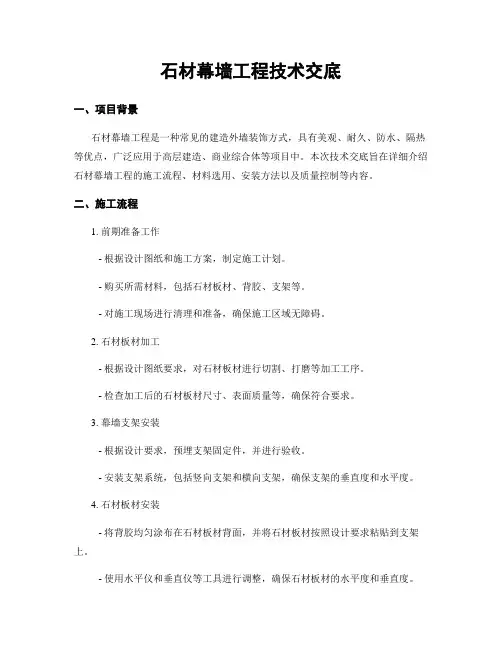

石材幕墙工程技术交底一、项目背景石材幕墙工程是一种常见的建造外墙装饰方式，具有美观、耐久、防水、隔热等优点，广泛应用于高层建造、商业综合体等项目中。

本次技术交底旨在详细介绍石材幕墙工程的施工流程、材料选用、安装方法以及质量控制等内容。

二、施工流程1. 前期准备工作- 根据设计图纸和施工方案，制定施工计划。

- 购买所需材料，包括石材板材、背胶、支架等。

- 对施工现场进行清理和准备，确保施工区域无障碍。

2. 石材板材加工- 根据设计图纸要求，对石材板材进行切割、打磨等加工工序。

- 检查加工后的石材板材尺寸、表面质量等，确保符合要求。

3. 幕墙支架安装- 根据设计要求，预埋支架固定件，并进行验收。

- 安装支架系统，包括竖向支架和横向支架，确保支架的垂直度和水平度。

4. 石材板材安装- 将背胶均匀涂布在石材板材背面，并将石材板材按照设计要求粘贴到支架上。

- 使用水平仪和垂直仪等工具进行调整，确保石材板材的水平度和垂直度。

5. 石材板材连接处理- 对石材板材之间的连接缝进行处理，包括填缝、打磨、抛光等工序。

- 检查连接处理后的石材板材表面质量，确保无明显瑕疵。

6. 后期工作- 清理施工现场，确保安全整洁。

- 进行石材幕墙工程的验收，并记录验收结果。

三、材料选用1. 石材板材- 选用优质的天然石材，如大理石、花岗岩等，具有良好的耐候性和装饰效果。

- 石材板材的厚度和尺寸应根据设计要求进行选择。

2. 背胶- 选用合适的背胶，具有良好的粘结性和耐候性。

- 背胶的使用量应根据石材板材的尺寸和分量进行计算。

3. 幕墙支架- 选用合适的幕墙支架系统，包括竖向支架和横向支架。

- 支架的材质应具有良好的强度和耐腐蚀性。

四、安装方法1. 石材板材安装- 在支架上均匀涂布背胶，并将石材板材按照设计要求粘贴上去。

- 使用专用工具进行调整，确保石材板材的水平度和垂直度。

2. 石材板材连接处理- 对石材板材之间的连接缝进行填缝处理，使用合适的填缝材料。

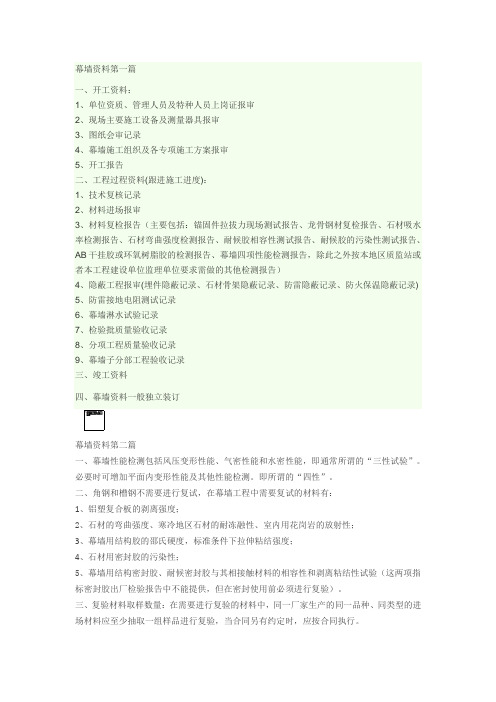

幕墙资料第一篇一、开工资料：1、单位资质、管理人员及特种人员上岗证报审2、现场主要施工设备及测量器具报审3、图纸会审记录4、幕墙施工组织及各专项施工方案报审5、开工报告二、工程过程资料(跟进施工进度)：1、技术复核记录2、材料进场报审3、材料复检报告（主要包括：锚固件拉拔力现场测试报告、龙骨钢材复检报告、石材吸水率检测报告、石材弯曲强度检测报告、耐候胶相容性测试报告、耐候胶的污染性测试报告、AB干挂胶或环氧树脂胶的检测报告、幕墙四项性能检测报告，除此之外按本地区质监站或者本工程建设单位监理单位要求需做的其他检测报告）4、隐蔽工程报审(埋件隐蔽记录、石材骨架隐蔽记录、防雷隐蔽记录、防火保温隐蔽记录)5、防雷接地电阻测试记录6、幕墙淋水试验记录7、检验批质量验收记录8、分项工程质量验收记录9、幕墙子分部工程验收记录三、竣工资料四、幕墙资料一般独立装订幕墙资料第二篇一、幕墙性能检测包括风压变形性能、气密性能和水密性能，即通常所谓的“三性试验”。

必要时可增加平面内变形性能及其他性能检测。

即所谓的“四性”。

二、角钢和槽钢不需要进行复试，在幕墙工程中需要复试的材料有：1、铝塑复合板的剥离强度；2、石材的弯曲强度、寒冷地区石材的耐冻融性、室内用花岗岩的放射性；3、幕墙用结构胶的邵氏硬度，标准条件下拉伸粘结强度；4、石材用密封胶的污染性；5、幕墙用结构密封胶、耐候密封胶与其相接触材料的相容性和剥离粘结性试验（这两项指标密封胶出厂检验报告中不能提供，但在密封使用前必须进行复验）。

三、复验材料取样数量：在需要进行复验的材料中，同一厂家生产的同一品种、同类型的进场材料应至少抽取一组样品进行复验，当合同另有约定时，应按合同执行。

四、需要做现场实验的有：1、后置预埋件的现场拉拔试验，抽取数量应按规范规定的比例采取随机抽样的依法进行；2、硅酮结构密封胶的剥离试验，抽取数量为每100个组件抽取1件。

3、对于异形或者有特殊要求的幕墙，检验批的划分和每个检验批的检查数量应根据幕墙的结构、工艺特点及幕墙工程的规模，由监理单位、建设单位和施工单位协商确定。

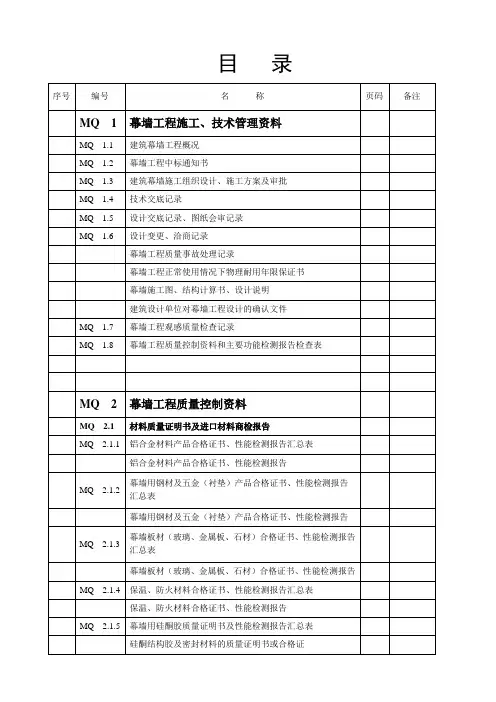

幕墙工程全套资料(范本) 目录序号编号名称页码备注MQ1 幕墙工程施工、技术管理资料MQ1.1 建筑幕墙工程概况MQ1.2 幕墙工程中标通知书MQ1.3 建筑幕墙施工组织设计、施工方案及审批MQ1.4 技术交底记录MQ1.5 设计交底记录、图纸会审记录MQ1.6 设计变更、洽商记录MQ1.7 幕墙工程质量事故处理记录MQ1.8 幕墙工程正常使用情况下物理耐用年限保证书MQ1.9 幕墙施工图、结构计算书、设计说明MQ1.10 建筑设计单位对幕墙工程设计的确认文件MQ1.11 幕墙工程观感质量检查记录MQ1.12 幕墙工程质量控制资料和主要功能检测报告检查表MQ2 幕墙工程质量控制资料MQ2.1 材料质量证明书及进口材料商检报告MQ2.1.1 铝合金材料产品合格证书、性能检测报告汇总表MQ2.1.2 幕墙用钢材及五金（衬垫）产品合格证书、性能检测报告汇总表MQ2.1.3 幕墙板材（玻璃、金属板、石材）合格证书、性能检测报告汇总表MQ2.1.4 保温、防火材料合格证书、性能检测报告汇总表MQ2.1.5 幕墙用硅酮胶质量证明书及性能检测报告汇总表MQ2.2 硅酮结构胶及密封材料的质量证明书或合格证MQ2.2.1 进口硅酮结构胶的商检证明MQ2.2.2 硅酮结构胶相容性和剥离粘结性试验报告MQ2.2.3 玻璃幕墙用结构胶的邵氏硬度、标准条件拉伸粘结强度报告MQ2.2.4 石材幕墙硅酮结构密封胶的粘结强度和污染性试验报告MQ2.2.5 检验报告和复验报告MQ2.3 施工安装质量隐蔽验收记录MQ2.3.1 预埋件或后置埋件隐蔽验收记录MQ2.3.2 构件连接节点隐蔽验收记录MQ2.3.3 幕墙变形缝及墙面转角处的节点构造隐蔽验收记录MQ2.3.4 幕墙防火构造隐蔽验收记录MQ2.3.5 幕墙防雷装置隐蔽验收记录MQ2.4 打胶养护环境的温度、湿度记录；双组分硅硐结构胶的混匀性试验记录及拉断试验记录（自备表）MQ2.5 防雷装置测试记录（自备表）MQ3幕墙工程施工、技术管理资料MQ1.1 建筑幕墙工程概况本部分主要介绍幕墙工程的概况，包括工程的基本情况、施工单位、设计单位等信息。

办公楼幕墙工程施工组织设计及施工方案编制人：审核人：编制日期：名目一、编制依据国家及山东省有关的施工技术标准及标准；玻璃幕墙工程技术标准?JGJ102-2021金属与石材幕墙工程技术标准?JGJ133-2021二、工程概况主体高度：42.300米，石材幕墙最高点为14米。

幕墙形式：石材幕墙，材料为25mm厚石材〔米白色和深灰色〕。

三、施工进度方案安排1、质量方案目标确保争创优良工程。

2、工期方案目标总工期：25天。

工程开竣工日期分不为：方案开工日期2021年月日，方案竣工日期2021年月日四、人员及设备配备方案1、劳务队伍人员配备方案依据该工程的工期要求和工作量，提早落实人力资源的来源，做好人务资源的统筹安排，选用素养高、技术水平好的施工队伍，担负本工程的施工任务，做到既保证人力资源充足又不窝工。

需用顶峰期总人力资源58人。

1〕、人力资源专业工种配备：工程施工顶峰期方案投进总人力资源：58人，平均人力资源：42人。

人力资源专业工种配备表2〕、劳务队伍的治理〔1〕选择技术力量过硬，长期从事装饰工程施工的劳务队伍，并通过公司考核的优秀施工队伍，参与本工程施工。

〔2〕劳务施工队所有人员在正常施工期间，未经批准不得擅自离岗，以免对工程工期造成碍事。

〔3〕工程结束拟退场的队伍在接到通知后的五天内全部退场。

退场的施工队伍可留2-3人结算处理有关咨询题，其它人员必须在三天内全部撤离，无故拖延，工程部上报公司有权进行经济及行政处分。

2、机械、机具设备方案施工现场专用机械〔工具〕设备表五、要紧分部、分项工程施工方案一、工程要紧材料：1、石材幕墙A：石材厚度为25㎜厚〔米白色和深灰色〕B：石材幕墙不锈钢干挂件：宽50mm长70-100mm不锈钢厚4mm。

C：钢材：次龙骨L40X40X4角钢；〔所有钢材为镀锌防腐处理〕D：密封胶：相互留缝填充建筑硅酮石材耐侯密2、外墙石材：A：石材：900×1200不等；二、石材安装〔一〕石材安装工艺流程：1、开箱检验、分类堆放幕墙部件由工程部质量检查员领导，各专业施工队检查员参加，按不同幕墙种类及部件分类，依据加工图纸及施工图纸及材料报验要求，进行检验。

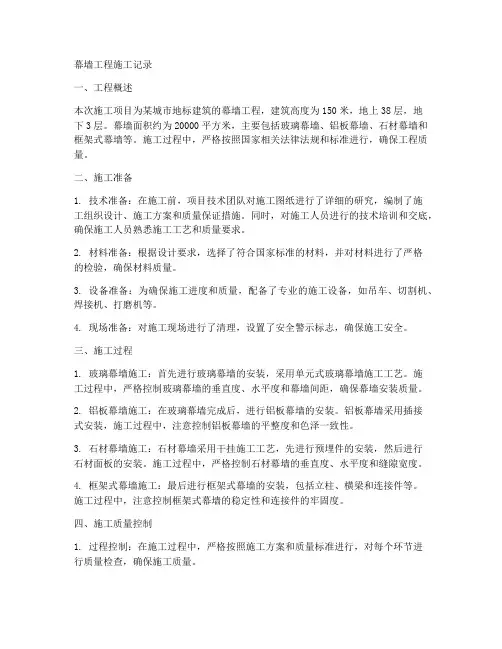

幕墙工程施工记录一、工程概述本次施工项目为某城市地标建筑的幕墙工程，建筑高度为150米，地上38层，地下3层。

幕墙面积约为20000平方米，主要包括玻璃幕墙、铝板幕墙、石材幕墙和框架式幕墙等。

施工过程中，严格按照国家相关法律法规和标准进行，确保工程质量。

二、施工准备1. 技术准备：在施工前，项目技术团队对施工图纸进行了详细的研究，编制了施工组织设计、施工方案和质量保证措施。

同时，对施工人员进行的技术培训和交底，确保施工人员熟悉施工工艺和质量要求。

2. 材料准备：根据设计要求，选择了符合国家标准的材料，并对材料进行了严格的检验，确保材料质量。

3. 设备准备：为确保施工进度和质量，配备了专业的施工设备，如吊车、切割机、焊接机、打磨机等。

4. 现场准备：对施工现场进行了清理，设置了安全警示标志，确保施工安全。

三、施工过程1. 玻璃幕墙施工：首先进行玻璃幕墙的安装，采用单元式玻璃幕墙施工工艺。

施工过程中，严格控制玻璃幕墙的垂直度、水平度和幕墙间距，确保幕墙安装质量。

2. 铝板幕墙施工：在玻璃幕墙完成后，进行铝板幕墙的安装。

铝板幕墙采用插接式安装，施工过程中，注意控制铝板幕墙的平整度和色泽一致性。

3. 石材幕墙施工：石材幕墙采用干挂施工工艺，先进行预埋件的安装，然后进行石材面板的安装。

施工过程中，严格控制石材幕墙的垂直度、水平度和缝隙宽度。

4. 框架式幕墙施工：最后进行框架式幕墙的安装，包括立柱、横梁和连接件等。

施工过程中，注意控制框架式幕墙的稳定性和连接件的牢固度。

四、施工质量控制1. 过程控制：在施工过程中，严格按照施工方案和质量标准进行，对每个环节进行质量检查，确保施工质量。

2. 验收控制：施工完成后，组织相关人员进行验收，确保工程质量符合设计要求和标准。

3. 成品保护：对已完成的幕墙工程进行保护，防止施工过程中受到损坏。

五、施工安全1. 安全生产责任制：明确各级领导和员工的安全生产职责，确保安全生产。

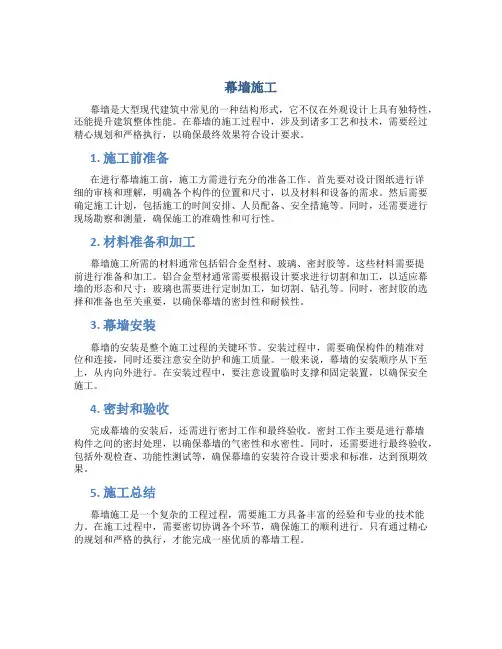

幕墙施工幕墙是大型现代建筑中常见的一种结构形式，它不仅在外观设计上具有独特性，还能提升建筑整体性能。

在幕墙的施工过程中，涉及到诸多工艺和技术，需要经过精心规划和严格执行，以确保最终效果符合设计要求。

1. 施工前准备在进行幕墙施工前，施工方需进行充分的准备工作。

首先要对设计图纸进行详细的审核和理解，明确各个构件的位置和尺寸，以及材料和设备的需求。

然后需要确定施工计划，包括施工的时间安排、人员配备、安全措施等。

同时，还需要进行现场勘察和测量，确保施工的准确性和可行性。

2. 材料准备和加工幕墙施工所需的材料通常包括铝合金型材、玻璃、密封胶等。

这些材料需要提前进行准备和加工。

铝合金型材通常需要根据设计要求进行切割和加工，以适应幕墙的形态和尺寸；玻璃也需要进行定制加工，如切割、钻孔等。

同时，密封胶的选择和准备也至关重要，以确保幕墙的密封性和耐候性。

3. 幕墙安装幕墙的安装是整个施工过程的关键环节。

安装过程中，需要确保构件的精准对位和连接，同时还要注意安全防护和施工质量。

一般来说，幕墙的安装顺序从下至上，从内向外进行。

在安装过程中，要注意设置临时支撑和固定装置，以确保安全施工。

4. 密封和验收完成幕墙的安装后，还需进行密封工作和最终验收。

密封工作主要是进行幕墙构件之间的密封处理，以确保幕墙的气密性和水密性。

同时，还需要进行最终验收，包括外观检查、功能性测试等，确保幕墙的安装符合设计要求和标准，达到预期效果。

5. 施工总结幕墙施工是一个复杂的工程过程，需要施工方具备丰富的经验和专业的技术能力。

在施工过程中，需要密切协调各个环节，确保施工的顺利进行。

只有通过精心的规划和严格的执行，才能完成一座优质的幕墙工程。

幕墙的施工是现代建筑中一项重要的工程活动，它不仅关乎建筑的外观美观，还涉及建筑的功能性和性能。

通过认真的施工准备、材料加工和安装工作，以及严格的验收和总结，可以保证幕墙施工的高质量和高效率，让建筑更具现代感和品质。
