不锈钢快速接头原理快速接头(Cam and groove)是一种用于传输液体的快速连接管件,由一个公头和一个母头构成。
一般公头的外部有一个凹面(槽),连接时这个槽刚好被母头的把手卡住从而使两端的垫片紧密结合达到密封的效果。
通常这种接头用于石油和化学领域。
快速接头俗称:锁紧臂快速接头,扳把式快速接头,吊环式快速接头,快速接头种类有→A、B、C、D、E、F、DC、DP可根据设备任意组合,尺寸一般是1/2-6”也可依据客户需求有不同的规格尺寸.材料有黄铜,不锈钢,铝合金,聚丙烯等材料。
Ⅰ 型DIM 1/2 3/4 1 1-1/4 1-1/2 2 2-1/2 3 4 5 6A 16 21 24 28.5 36 45 58 74 100 127 152.5B 38.5 38.5 48.5 56.5 61 64.5 85 73 78 85 86G 32 32 40 48 56 67 81.75 95.6 126.5 150 180Ⅱ 型Ⅰ 型DIM 1/2 3/4 1 1-1/4 1-1/2 2 2-1/2 3 4 5 6A 14 19 24 30 37 50 62 74 100 125 145B 52 52 65 72.5 73 80 90 94 101 100 112 E 32 32 41 48.5 49 54 59 60 62 60 70 G 53 54 60 71.5 80 95 104 126 153.4 184 219Ⅱ 型Ⅰ 型DIM 1/2 3/4 1 1-1/4 1-1/2 2 2-1/2 3 4 5 6A 14 14 20 25 31 43 55 68 93 119 143B 90 90 105 116.5 118 134 154 163 175 185 210D 20 20 25.5 33 39 52 65 78 105 130 155E 32 32 41 48.5 49 54 59 60 63 60 70 G 53 54 60 71.5 80 95 104 126 153.4 184 219Ⅱ 型Ⅰ 型DIM 1/2 3/4 1 1-1/4 1-1/2 2 2-1/2 3 4 5 6A 16 19 26 35 39 50 58.5 72 98.1 122 150B 52.5 52.5 63 68.5 71 78.5 85.5 90.5 96.5 100 112 E 32.2 32.2 41 48.5 49 54 59 60 63 60 70 G 53 53 60 71.5 80 95 104 126 153.4 184 219Ⅱ 型Ⅰ 型DIM 1/2 3/4 1 1-1/4 1-1/2 2 2-1/2 3 4 5 6A 14 14 20 25 31 43 55 68 93 119 143B 98 98 108.5 121 125 140 158 169 180 187 214 G 32 32 36.7 45.5 53.4 63 75.7 91.5 119.5 145.5 175.9D 20 20 25.5 33 39 52 65 78 105 130 155E 40 40 45.5 53 55.5 60 64 65 66.5 62 72Ⅱ 型Ⅰ 型DIM 1/2 3/4 1 1-1/4 1-1/2 2 2-1/2 3 4 5 6A 21.5 21.5 24 29 37 46.5 58 74 100 127 152.5B 55 55 71.5 80 84 87 99 104.5 112.5 118 128 G 33 33 38.5 47.5 55 66 80 95 122 147.5 175.9 E 38 38 47.5 56 60 61 68.5 71.5 76.5 81 86Ⅱ 型DIM 1/2" 3/4 1" 11/4" 11/2 2" 2-1/2 3" 4" 5" 6"B 45 45 51 60 61 66 70 73 80 82 94 E 33 33 43 49 50 55 57 59 64 68 76 G 56 56 62 77 83 95 111 126 157 190 216DIM 1/2" 3/4" 1" 11/4" 11/2" 2" 21/2" 3" 4" 5" 6"B 37 37 44 53 54.5 61 63 67 70 72 84 E 26 26 32 41 42.5 47 49 52 54 56 66。
快速接头规格型号|不锈钢快速接头规格型号快速接头规格型号气动快速接头,是一种通过气压驱动的密封测试接头。
与手动快速接头的区别在于,没有了手柄,接头体积可以更加小巧,从而能够适应更复杂的操作环境;依靠气压驱动,减轻工作强度。
气动快速接头常分为管内壁(内胀式)密封和管外壁(外包式)密封方法,密封方式不同对接头的连接器的结构原理都是不一样的,所以在选择合适的快速接头规格型号时需要了解清楚相应的数据详情。
首先需要了解管件外径和可插入深度。
根据外径信息来确定接头的相对应的型号,G10系列气动接头适用于0.7mm-80mm的管件外包式密封连接,再根据具体管件直径参数选择型号;比如外径为10mm可以选择型号为G10-0085,具体的接头型号与管件外径对照表详见下图:气动快速接头规格型号对照表上面还提到可插入深度,是指管件规则部分可以深入接头内部的深度,因为测试时有一定压力,需要依靠管件外壁和接头内部密封圈形成的摩擦力进行抓紧,以防被压力推出,所以需要有一定的接触面积。
且在进行密封连接时也是需要有一定的密封面,才能对管件形成稳定密封。
根据管件的规格大小、测试压力大小不一样,所需的插入深度请仔细确认。
根据以上信息,可以初步选定接头的规格型号,但还需要更准确的测试要求等数据才能确定是否适用。
如测试压力,外包式连接器的测试压力范围在从真空到35Bar;温度适用范围-20℃-120℃。
还有工差范围、操作空间大小、测试流体性质等都是需要进行核实确定的,操作空间复杂,在使用的时候会有碰撞的要根据实际情况进行非标定制改动。
不锈钢快速接头规格型号不锈钢快速接头型号:A型(内螺纹连接阳端)、B型(外螺纹连接阳端)、C 型(接软管阴端)、D型(内螺纹连接阴端)、E型(接软管阳端)、F型(外螺纹连接阳端)、DC型(阴端堵头)、DP型(阳端堵头)、阳端F型带法兰、阴端C型带法兰、KJA、KJB.材料:304/316不锈钢规格:1/2 inch寸~6 inch寸:DN15~DN150正常压力:6.4mpa适用温度:—20℃~232℃适用介质:气体、水、油、及一些腐蚀性液体连接方式:内螺纹、外螺纹、卡套、焊接、接软管、配法兰等密封材料:丁晴橡胶、聚氨酯、氟橡胶、聚四氟乙烯、乙丙橡胶。
矿用快速接头标准尺寸
矿用快速接头是一种广泛应用于矿山、冶金、石化、造船等行业的连接件,具有速装、拆卸方便、密封可靠、承压力大等特点。
标准化的尺寸可以保证矿用快速接头与其他组件之间的互换性,提高设备的通用性和维修效率。
以下是常见的矿用快速接头标准尺寸:
1. 内螺纹连接型快速接头:尺寸从G1/4'到G2'不等,最大承压力为630bar。
2. 外螺纹连接型快速接头:尺寸从R1/4'到R2'不等,最大承压力为630bar。
3. 法兰连接型快速接头:尺寸从DN6到DN125不等,最大承压力为420bar。
4. 管焊接型快速接头:尺寸从6mm到42mm不等,最大承压力为630bar。
以上是常见的矿用快速接头标准尺寸,不同的尺寸适用于不同的应用场合。
在选择矿用快速接头时,应根据实际需求选择合适的尺寸和材质,以确保设备的安全运行。
- 1 -。

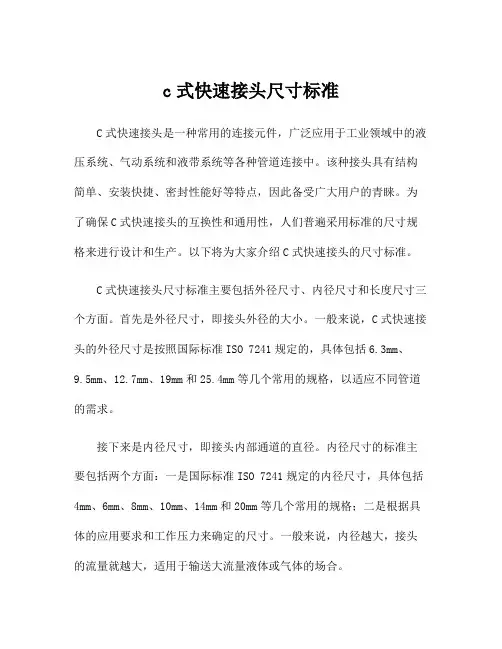

c式快速接头尺寸标准C式快速接头是一种常用的连接元件,广泛应用于工业领域中的液压系统、气动系统和液带系统等各种管道连接中。
该种接头具有结构简单、安装快捷、密封性能好等特点,因此备受广大用户的青睐。
为了确保C式快速接头的互换性和通用性,人们普遍采用标准的尺寸规格来进行设计和生产。
以下将为大家介绍C式快速接头的尺寸标准。
C式快速接头尺寸标准主要包括外径尺寸、内径尺寸和长度尺寸三个方面。
首先是外径尺寸,即接头外径的大小。
一般来说,C式快速接头的外径尺寸是按照国际标准ISO 7241规定的,具体包括6.3mm、9.5mm、12.7mm、19mm和25.4mm等几个常用的规格,以适应不同管道的需求。
接下来是内径尺寸,即接头内部通道的直径。
内径尺寸的标准主要包括两个方面:一是国际标准ISO 7241规定的内径尺寸,具体包括4mm、6mm、8mm、10mm、14mm和20mm等几个常用的规格;二是根据具体的应用要求和工作压力来确定的尺寸。
一般来说,内径越大,接头的流量就越大,适用于输送大流量液体或气体的场合。
最后是长度尺寸,即接头的整体长度。
长度尺寸的标准一般是按照国际标准ISO 7241规定的,具体包括38mm、46mm、54mm、68mm和84mm等几个常用的规格。
长度尺寸的不同主要是为了适应不同压力等级的要求,长度越大,接头的耐压性能就越好。
除了上述的外径尺寸、内径尺寸和长度尺寸以外,C式快速接头的尺寸标准还包括一些其他的方面。
比如,接头的连接螺纹尺寸是通过国际标准ISO 7241规定的,一般有G1/8"、G1/4"、G3/8"、G1/2"等规格。
此外,接头的密封垫尺寸也是需要根据具体的应用要求来确定的,一般有NBR、FKM、EPDM等不同的材料和尺寸可供选择。
总之,C式快速接头的尺寸标准是确保其互换性和通用性的基础,是保证接头质量和使用效果的重要因素。
通过遵循这些标准,可以使不同厂家生产的接头可以相互替代,从而降低成本、提高生产效率。
快速接头(A)快速接头(B)快速接头(C)快速接头(D)快速接头(E)快速接头(F)快速接头(DC)SIZEinch1/2〃3/4〃1〃1-1/4〃1-1/2〃2〃2-1/2〃3〃4〃6〃mm152025324050658010150 D116125181189199210254282409 E255 F41475865759010814198 H101511121214151216 L68快速接头(DP)SIZEinch1/2〃3/4〃1〃1-1/4〃1-1/2〃2〃2-1/2〃3〃4〃6〃mm152025324050658010150 G121314161911111316 H3263L60名称:Y-KJA尺寸:1″,2″温度:-20℃~200℃材质:CF8 CF8M名称:Y-KJB尺寸:1″,2″温度:-20℃~200℃材质:CF8 CF8M名称:Y-KJA尺寸:1″,2″温度:-20℃~200℃材质:黄铜名称:Y-KJB尺寸:1″,2″温度:-20℃~200℃材质:黄铜名称:爪式快接尺寸:1″~4″温度:-20℃~200℃材质:CF8 CF8M名称:转换接头尺寸:1″,2″温度:-20℃~200℃材质:CF8 CF8M名称:羊角尺寸:1-1/2″温度:-20℃~200℃材质:CF8 CF8M名称:卡座尺寸:1-1/2″温度:-20℃~200℃材质:CF8 CF8M快速接头的详细说明材料:304 / 316规格:1/2”~ 6”: DN15~DN150正常压力:适用温度:—20℃~ 232℃适用介质:气体、水、油、及一些腐蚀性液体连接方式:内螺纹、外螺纹、卡套、焊接、接软管、配法兰等产品型号:A、B、C、D、E、F、DC、DP快速接头说明:快速接头是一种既不需要工具又能实现迅速拆装的管接头。
这种管接头使用轻巧灵便、干净利索、广泛应用于液压、气动和润滑流体输送等管路系统中,在急需经常拆装的管路中尤为适用。
PPR管快速接头的型号规格及尺寸
1. 型号规格
PPR管快速接头通常有以下几种型号规格:
1.1 直通型(T型)
直通型PPR管快速接头通常用于管道的分支连接。
它由两个管道连接配件和一个中央接头组成,形状如字母"T"。
其中,两个管道连接配件具有相同的外径和螺纹,而中央接头的外径和螺纹与管道连接配件略有不同。
1.2 弯头型(L型)
弯头型PPR管快速接头通常用于改变管道的流向。
它由一个管道连接配件和一个中央接头组成,形状如字母"L"。
管道连接配件和中央接头的外径和螺纹均不相同。
1.3 等径型(Y型)
等径型PPR管快速接头通常用于多个管道的合流连接。
它由两个管道连接配件和一个中央接头组成,形状如字母"Y"。
其中,两个管道连接配件具有相同的外径和螺纹,而中央接头的外径和螺纹与管道连接配件略有不同。
2. 尺寸
PPR管快速接头的尺寸与管道的外径和螺纹规格相关。
常见的尺寸有以下几种:
- 20mm
- 25mm
- 32mm
- 40mm
- 50mm
- 63mm
- 75mm
- 90mm
- 110mm
请注意,具体尺寸可能因不同生产厂家而略有差异。
在选择PPR管快速接头时,应根据实际管道的外径和螺纹规格选择相应的尺寸。
以上是PPR管快速接头的型号规格及尺寸的简要介绍。
具体选择时,您可以参考相关标准和实际需求,以确保连接的安全和可靠性。
注:本文所述内容仅供参考,具体规格和尺寸请以实际情况为准。

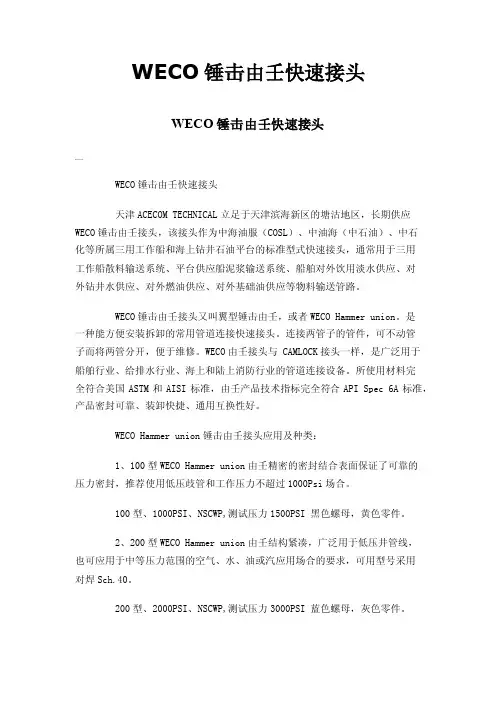

WECO锤击由壬快速接头WECO锤击由壬快速接头00WECO锤击由壬快速接头天津ACECOM TECHNICAL立足于天津滨海新区的塘沽地区,长期供应WECO锤击由壬接头,该接头作为中海油服(COSL)、中油海(中石油)、中石化等所属三用工作船和海上钻井石油平台的标准型式快速接头,通常用于三用工作船散料输送系统、平台供应船泥浆输送系统、船舶对外饮用淡水供应、对外钻井水供应、对外燃油供应、对外基础油供应等物料输送管路。
WECO锤击由壬接头又叫翼型锤击由壬,或者WECO Hammer union。
是一种能方便安装拆卸的常用管道连接快速接头。
连接两管子的管件,可不动管子而将两管分开,便于维修。
WECO由壬接头与 CAMLOCK接头一样,是广泛用于船舶行业、给排水行业、海上和陆上消防行业的管道连接设备。
所使用材料完全符合美国ASTM和AISI标准,由壬产品技术指标完全符合API Spec 6A标准,产品密封可靠、装卸快捷、通用互换性好。
WECO Hammer union锤击由壬接头应用及种类:1、100型WECO Hammer union由壬精密的密封结合表面保证了可靠的压力密封,推荐使用低压歧管和工作压力不超过1000Psi场合。
100型、1000PSI、NSCWP,测试压力1500PSI 黑色螺母,黄色零件。
2、200型WECO Hammer union由壬结构紧凑,广泛用于低压井管线,也可应用于中等压力范围的空气、水、油或汽应用场合的要求,可用型号采用对焊Sch.40。
200型、2000PSI、NSCWP,测试压力3000PSI 蓝色螺母,灰色零件。
3、206型WECO Hammer union由壬在公接头密封表面装有O-型环以便密封更严密。
可用型号采用对焊Sch.40。
推荐用于歧管和管道连接,负压使用和腐蚀性使用场合。
206型 2000PSI NSCWP,测试压力3000PSI 蓝色螺母,灰色零件。

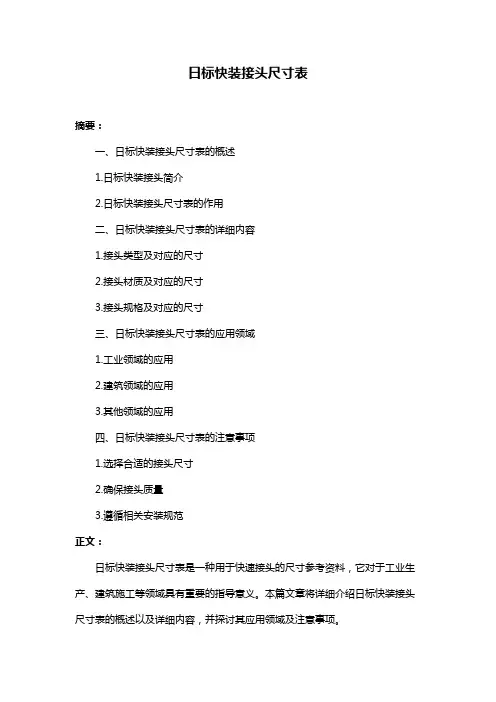

日标快装接头尺寸表摘要:一、日标快装接头尺寸表的概述1.日标快装接头简介2.日标快装接头尺寸表的作用二、日标快装接头尺寸表的详细内容1.接头类型及对应的尺寸2.接头材质及对应的尺寸3.接头规格及对应的尺寸三、日标快装接头尺寸表的应用领域1.工业领域的应用2.建筑领域的应用3.其他领域的应用四、日标快装接头尺寸表的注意事项1.选择合适的接头尺寸2.确保接头质量3.遵循相关安装规范正文:日标快装接头尺寸表是一种用于快速接头的尺寸参考资料,它对于工业生产、建筑施工等领域具有重要的指导意义。
本篇文章将详细介绍日标快装接头尺寸表的概述以及详细内容,并探讨其应用领域及注意事项。
一、日标快装接头尺寸表的概述日标快装接头是一种快速接头,其特点是连接迅速、拆卸方便,广泛应用于各种流体传输系统。
日标快装接头尺寸表则是对这类接头尺寸的详细罗列和归纳,有助于用户快速选择合适的接头。
二、日标快装接头尺寸表的详细内容日标快装接头尺寸表主要包括接头类型、接头材质、接头规格等方面的尺寸信息。
以下为部分示例:1.接头类型及对应的尺寸:Type A 接头尺寸为φ12mm,Type B 接头尺寸为φ16mm,依此类推。
2.接头材质及对应的尺寸:不锈钢接头尺寸为φ12mm,碳钢接头尺寸为φ16mm,等等。
3.接头规格及对应的尺寸:规格为1/4"的接头尺寸为φ6mm,规格为3/8"的接头尺寸为φ9mm,等等。
三、日标快装接头尺寸表的应用领域日标快装接头尺寸表在多个领域都有广泛的应用,如工业领域的流体输送、建筑领域的给排水系统、石油化工领域的管道连接等。
四、日标快装接头尺寸表的注意事项在使用日标快装接头尺寸表时,需要注意以下几点:1.选择合适的接头尺寸:根据实际需求选择合适的接头尺寸,以确保连接的顺利进行。
2.确保接头质量:选用优质的接头材料和生产工艺,以保证接头的使用寿命和性能。
3.遵循相关安装规范:遵循相关安装规范,确保接头连接牢固可靠。
103k-0462風嘴吹管接頭(銅質)規範
一、材質:C3604銅質
二、尺寸:如附圖(一)150PC、附圖(二)180PC。
附圖(一)材料編號490643121212附圖(二)材料編號490643161612
三、交貨方式:得標商接獲通知後,請於30天內(含通知日)交貨,逾期
每超過一天(逐日罰款),扣款該批數量金額千分之三。
四、驗收方式:抽驗交貨數量10%,確認是否與風嘴吹管快速接頭公及母端
快速接頭能完全密合不漏氣,經確認正常後,辦理驗收付款。
若異常,廠商須於15天內更換新品,換貨費用由廠商自行吸收,如退換超過兩次,以違約論處。
六、注意事項:得標商製作接頭前,必需與申購單位洽談風嘴吹管快速接頭公
及母端快速接頭接合事宜,若未與申購單位確認,造成接合不良無法驗收,換退貨費用由得標商自行負責。
