快换接头规格型号总汇

气动接头型号及规格
气动接头是一种常用的连接器件，用于连接气动系统中的管道、阀门、气缸等设备。

它具有简单、可靠、方便拆装等优点，广泛应用于工业生产中。

在众多气动接头型号中，常见的有快速接头、螺纹接头、法兰接头等。

不同型号的气动接头适用于不同的工作环境和需求。

快速接头是一种较为常见的气动接头，它采用快速插拔连接方式，不需要使用工具即可完成连接和断开。

快速接头适用于频繁更换气动设备的场合，如装配线上的气缸更换、工作站设备的连接等。

常见的快速接头规格有DN6、DN8、DN10等，其连接口径大小和工作压力等参数根据具体需求而定。

螺纹接头是一种常用的气动连接件，它通过螺纹连接的方式实现气缸、阀门等设备与管道的连接。

螺纹接头适用于一些固定安装的气动设备，如压缩空气系统中的管道连接。

常见的螺纹接头规格有G1/8、G1/4、G3/8等，其连接螺纹尺寸和工作压力等参数也根据具体需求而定。

法兰接头是一种常用的气动连接件，它通过法兰连接的方式实现设备与管道的连接。

法兰接头适用于一些对连接牢固性要求较高的场合，如高压气动系统中的管道连接。

常见的法兰接头规格有DN15、DN20、DN25等，其连接口径大小和工作压力等参数也根据具体需
求而定。

不同型号和规格的气动接头在工业生产中扮演着重要的角色。

通过合理选择和使用气动接头，可以实现气动系统的稳定运行和高效工作。

希望通过本文的介绍，读者对气动接头的型号和规格有更进一步的了解。

快换接头规格型号总汇PE E型三通：PE-4PE-6PE-8PE-10PE-12PE-16----------------------------------------------------------------------------------------------------------------------------------------------------我司供应的接头：PC螺纹直通、PCF内螺纹直通、PL L型螺纹二通、PLF L型内螺纹二通、PLL L型加长螺纹二通;PH外六角接头、PHF串联接头、PB T型螺纹三通、PD T型侧三通外螺、PX Y型螺纹三通;PKB螺纹五通、PKD螺纹五通变径、PM隔板直通、PU直通、PG 直通变径、PV L型二通;PY-Y型三通、PN Y三通变径、PE T型三通、PEN型三通变径、PZA 十字四通、PK五通、PKG五通变径;SM、SF、SH、SP、PM、PF、PH、PP快速接头.快速接头快速接头是一种不需要工具就能实现管路连通或断开的接头，它有三种结构形式：两端开闭式、两端开放式、单路开闭式。

1、两端开闭式：不连接时——当母体的套圈移到另一端时，不锈钢珠自动向外滚动，子体因母体与子体共同阀门弹簧力的作用力运作下而断开，子体与母体的阀门各自闭合，瞬间阻断流体流动。

连接时——当子体插入母体时，套圈在弹簧的作用下回到原来的位置，钢珠滚动锁紧子体紧密连接，同时母体与子体的阀门互相推动而打开，流体流通，O型圈能完全阻断流体的渗漏。

2、两端开放式不连接——当母体的套圈被推到另一端时，钢珠自动向外滚动，因此，子体被移出；由于子体与母体都没有阀门，流体向外流出。

连接——当子体插入母体时，套圈被其弹簧的作用力推到先前的位置致钢珠锁紧，流体流动，其中的O型圈以防止液漏。

3、单路开闭式不连接时——当母体的套圈移到另一端时，不锈钢珠自动向外滚动，子体被阀门弹簧的反作用力弹开，阀门就能自动关闭以阻断流体流动。

快速接头的螺纹大家都司空见惯了吧，但是螺纹的规格、直径、种类等您又知道多少？例如：快速接头规格的1/4、3/8之类的是指接头的直径还是指什么？正确是指英制尺寸。

常用的是英制1英寸等于8分，等于公制的25.4毫米，1/4”就是表示1/4英寸等于0.25*25.4等于6.35毫米。

如果是螺纹的话后面应该还有多少牙数例如1/4“-24UNF意思是螺纹大径6.35 在1英寸25.4毫米内有24个螺牙，当然管螺纹不是这样计算的。

1﹑止水型母接头：有3/8"管用﹑1/2"管用，与子接头配合使用，在更换模具两接头分离时，防止冷却水外漏。

2﹑母接头：有3／8"管用﹑1/2"管用，与子接头配合使用。

3﹑子接头：直接锁于塑胶模具上，与母接头配合使用，牙部规格有细牙(PT 1分﹑PT 2分﹑PT 3分)﹑公制牙(M12﹑M14﹑M16)﹑英制粗牙(3分﹑4分﹑5分)。

4、加长型子接头：模具冷却水口较深时使用，牙部规格齐全，长度有25mm、50mm、75mm、100mm......依此类推。

1尺=10寸，1寸=10分，例如4分管就是公称通径为DN15的管子。

专业的叫法是：4分是英制管道直径长度的叫法，即1/2英寸．等于公制的15mm，即4分＝1/2英寸＝15mm；6分管就是公称通径为DN20的管子，6分＝3/4英寸＝20mm。

另外管道都是以内径计算的，不过管道的丝扣螺纹都是以中径来计算的。

用通径DN表示，螺纹分公制mm 和英制G，管道螺纹一般用英制，螺纹角度为55度，公制是60度。

扩展资料：smc快速接头型号不锈钢快速接头2 铸铁标准规范汇编2.1 GBT 1348-1998 球墨铸铁件2.2 GBT 3180-1982 中锰抗磨球墨铸铁件技术条件2.3 GBT 5612-1985 铸铁牌号表示方法2.4 GBT 5614-1985 铸铁件热处理状态的名称、定义和代号2.5 GBT 6296-1986 灰铸铁冲击试验方法不锈钢精细铸造及快速接头卷制法兰的造价要比铸造的低一些。

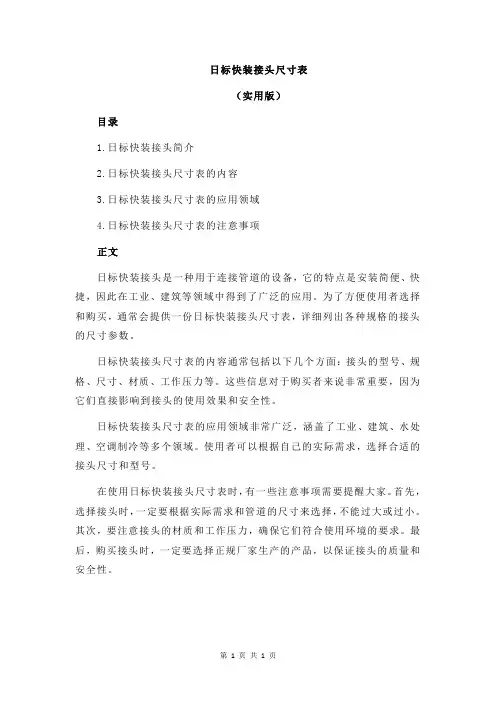

日标快装接头尺寸表
（实用版）
目录
1.日标快装接头简介
2.日标快装接头尺寸表的内容
3.日标快装接头尺寸表的应用领域
4.日标快装接头尺寸表的注意事项
正文
日标快装接头是一种用于连接管道的设备，它的特点是安装简便、快捷，因此在工业、建筑等领域中得到了广泛的应用。

为了方便使用者选择和购买，通常会提供一份日标快装接头尺寸表，详细列出各种规格的接头的尺寸参数。

日标快装接头尺寸表的内容通常包括以下几个方面：接头的型号、规格、尺寸、材质、工作压力等。

这些信息对于购买者来说非常重要，因为它们直接影响到接头的使用效果和安全性。

日标快装接头尺寸表的应用领域非常广泛，涵盖了工业、建筑、水处理、空调制冷等多个领域。

使用者可以根据自己的实际需求，选择合适的接头尺寸和型号。

在使用日标快装接头尺寸表时，有一些注意事项需要提醒大家。

首先，选择接头时，一定要根据实际需求和管道的尺寸来选择，不能过大或过小。

其次，要注意接头的材质和工作压力，确保它们符合使用环境的要求。

最后，购买接头时，一定要选择正规厂家生产的产品，以保证接头的质量和安全性。

第1页共1页。

快速接头(A)快速接头(B)快速接头(C)快速接头(D)快速接头(E)快速接头(F)快速接头(DC)SIZEinch1/2〃3/4〃1〃1-1/4〃1-1/2〃2〃2-1/2〃3〃4〃6〃mm152025324050658010150 D116125181189199210254282409 E255 F41475865759010814198 H101511121214151216 L68快速接头(DP)SIZEinch1/2〃3/4〃1〃1-1/4〃1-1/2〃2〃2-1/2〃3〃4〃6〃mm152025324050658010150 G121314161911111316 H3263L60名称：Y-KJA尺寸：1″,2″温度：-20℃～200℃材质：CF8 CF8M名称：Y-KJB尺寸：1″,2″温度：-20℃～200℃材质：CF8 CF8M名称：Y-KJA尺寸：1″,2″温度：-20℃～200℃材质：黄铜名称：Y-KJB尺寸：1″,2″温度：-20℃～200℃材质：黄铜名称：爪式快接尺寸：1″～4″温度：-20℃～200℃材质：CF8 CF8M名称：转换接头尺寸：1″，2″温度：-20℃～200℃材质：CF8 CF8M名称：羊角尺寸：1-1/2″温度：-20℃～200℃材质：CF8 CF8M名称：卡座尺寸：1-1/2″温度：-20℃～200℃材质：CF8 CF8M快速接头的详细说明材料:304 / 316规格:1/2”~ 6”: DN15~DN150正常压力:适用温度：—20℃~ 232℃适用介质：气体、水、油、及一些腐蚀性液体连接方式：内螺纹、外螺纹、卡套、焊接、接软管、配法兰等产品型号：A、B、C、D、E、F、DC、DP快速接头说明：快速接头是一种既不需要工具又能实现迅速拆装的管接头。

这种管接头使用轻巧灵便、干净利索、广泛应用于液压、气动和润滑流体输送等管路系统中，在急需经常拆装的管路中尤为适用。

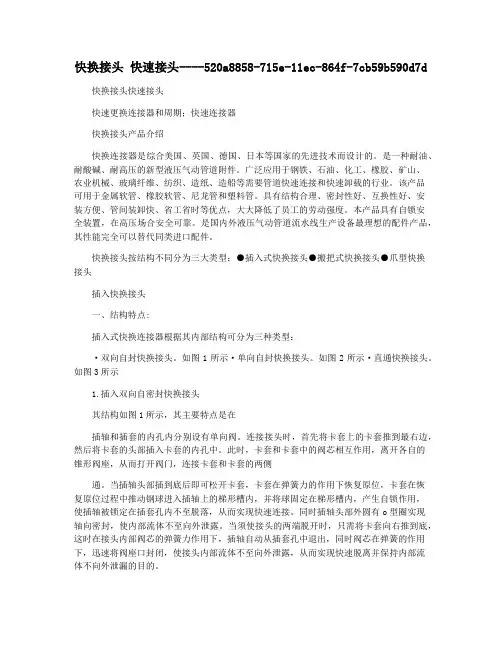

快换接头快速接头----520a8858-715e-11ec-864f-7cb59b590d7d 快换接头快速接头快速更换连接器和周期；快速连接器快换接头产品介绍快换连接器是综合美国、英国、德国、日本等国家的先进技术而设计的。

是一种耐油、耐酸碱、耐高压的新型液压气动管道附件。

广泛应用于钢铁、石油、化工、橡胶、矿山、农业机械、玻璃纤维、纺织、造纸、造船等需要管道快速连接和快速卸载的行业。

该产品可用于金属软管、橡胶软管、尼龙管和塑料管。

具有结构合理、密封性好、互换性好、安装方便、管间装卸快、省工省时等优点，大大降低了员工的劳动强度。

本产品具有自锁安全装置，在高压场合安全可靠。

是国内外液压气动管道流水线生产设备最理想的配件产品，其性能完全可以替代同类进口配件。

快换接头按结构不同分为三大类型：●插入式快换接头●搬把式快换接头●爪型快换接头插入快换接头一、结构特点:插入式快换连接器根据其内部结构可分为三种类型：·双向自封快换接头。

如图1所示·单向自封快换接头。

如图2所示·直通快换接头。

如图3所示1.插入双向自密封快换接头其结构如图1所示，其主要特点是在插轴和插套的内孔内分别设有单向阀。

连接接头时，首先将卡套上的卡套推到最右边，然后将卡套的头部插入卡套的内孔中。

此时，卡套和卡套中的阀芯相互作用，离开各自的锥形阀座，从而打开阀门，连接卡套和卡套的两侧通。

当插轴头部插到底后即可松开卡套，卡套在弹簧力的作用下恢复原位，卡套在恢复原位过程中推动钢球进入插轴上的梯形槽内，并将球固定在梯形槽内，产生自锁作用，使插轴被锁定在插套孔内不至脱落，从而实现快速连接。

同时插轴头部外圆有o型圈实现轴向密封，使内部流体不至向外泄露。

当须使接头的两端脱开时，只需将卡套向右推到底，这时在接头内部阀芯的弹簧力作用下，插轴自动从插套孔中退出，同时阀芯在弹簧的作用下，迅速将阀座口封闭，使接头内部流体不至向外泄露，从而实现快速脱离并保持内部流体不向外泄漏的目的。

快速接头规格分类标准在工业生产中，接头是一种非常重要的连接方式，它能够将不同的部件或设备连接在一起，从而实现各种功能。

而快速接头则是一种特殊的接头，它具有快速拆卸、安装方便、密封性好等特点，因此在各种工业领域得到了广泛的应用。

为了规范快速接头的使用，制定了一系列的规格分类标准，以便于生产和使用时的统一。

首先，快速接头的规格分类主要包括材质、连接方式、压力等级、连接尺寸等方面。

材质是快速接头的重要参数之一，常见的材质有不锈钢、铝合金、塑料等，不同的材质适用于不同的工作环境和介质。

而连接方式则包括螺纹连接、法兰连接、卡套连接等，不同的连接方式适用于不同的设备和工艺要求。

此外，压力等级也是快速接头的重要参数之一，它决定了快速接头在工作中能够承受的最大压力，不同的压力等级适用于不同的工作场合。

最后，连接尺寸是快速接头的关键参数之一，它决定了快速接头能够连接的管道或设备的尺寸，不同的连接尺寸适用于不同的管道或设备。

其次，根据快速接头的规格分类标准，可以将快速接头分为多种不同的型号和规格。

例如，按照材质的不同，可以将快速接头分为不锈钢快速接头、铝合金快速接头、塑料快速接头等；按照连接方式的不同，可以将快速接头分为螺纹快速接头、法兰快速接头、卡套快速接头等；按照压力等级的不同，可以将快速接头分为低压快速接头、中压快速接头、高压快速接头等；按照连接尺寸的不同，可以将快速接头分为小尺寸快速接头、中尺寸快速接头、大尺寸快速接头等。

通过这样的规格分类标准，可以方便用户根据实际需求选择合适的快速接头，从而提高工作效率和安全性。

最后，快速接头的规格分类标准对于生产和使用都具有重要的意义。

对于生产厂家来说，规格分类标准可以帮助他们设计和生产符合不同需求的快速接头，提高产品的适用性和竞争力；对于用户来说，规格分类标准可以帮助他们选择合适的快速接头，确保设备和管道的正常运行和安全使用。

因此，规格分类标准的制定和执行对于整个工业领域都具有积极的推动作用。
