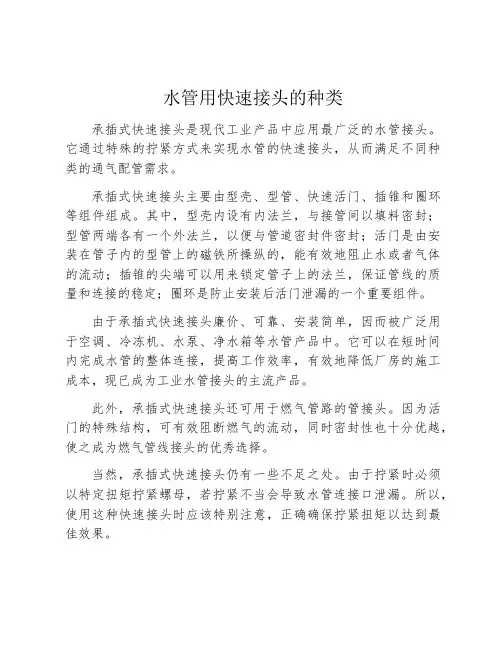

水管用快速接头的种类
承插式快速接头是现代工业产品中应用最广泛的水管接头。
它通过特殊的拧紧方式来实现水管的快速接头,从而满足不同种类的通气配管需求。
承插式快速接头主要由型壳、型管、快速活门、插锥和圈环等组件组成。
其中,型壳内设有内法兰,与接管间以填料密封;型管两端各有一个外法兰,以便与管道密封件密封;活门是由安装在管子内的型管上的磁铁所操纵的,能有效地阻止水或者气体的流动;插锥的尖端可以用来锁定管子上的法兰,保证管线的质量和连接的稳定;圈环是防止安装后活门泄漏的一个重要组件。
由于承插式快速接头廉价、可靠、安装简单,因而被广泛用于空调、冷冻机、水泵、净水箱等水管产品中。
它可以在短时间内完成水管的整体连接,提高工作效率,有效地降低厂房的施工成本,现已成为工业水管接头的主流产品。
此外,承插式快速接头还可用于燃气管路的管接头。
因为活门的特殊结构,可有效阻断燃气的流动,同时密封性也十分优越,使之成为燃气管线接头的优秀选择。
当然,承插式快速接头仍有一些不足之处。
由于拧紧时必须以特定扭矩拧紧螺母,若拧紧不当会导致水管连接口泄漏。
所以,使用这种快速接头时应该特别注意,正确确保拧紧扭矩以达到最佳效果。
快速接头标准快速接头是一种常见的机械连接方式,它在工业生产中起着至关重要的作用。
快速接头标准是对快速接头的设计、制造和使用过程中所需遵循的规范和要求的总称,其制定的目的是为了确保快速接头的安全可靠使用。
本文将围绕快速接头标准展开讨论,包括其作用、分类、要求等内容。
快速接头标准的作用。
快速接头标准的制定是为了保障快速接头在工业生产中的安全可靠使用。
它规定了快速接头的设计、制造和使用过程中的各项要求,确保快速接头在连接过程中能够承受一定的压力和扭矩,保证连接的牢固性和密封性,从而避免因连接不当而导致的漏油、漏气等安全隐患,保障生产线的正常运转。
快速接头标准的分类。
根据快速接头的结构和用途,快速接头标准可以分为多种不同的分类。
常见的分类包括气动快速接头标准、液压快速接头标准、液气混合快速接头标准等。
每种分类都有相应的标准规范,用于规定该类快速接头的设计、制造和使用要求,以满足不同工况下的需求。
快速接头标准的要求。
快速接头标准对快速接头的设计、制造和使用过程中提出了一系列的要求。
首先,对于快速接头的设计,标准规定了其结构尺寸、材料选用、密封性能等方面的要求,确保其能够承受相应的压力和扭矩,保证连接的牢固性和密封性。
其次,标准还规定了快速接头的制造工艺和质量控制要求,确保其制造过程中不会出现缺陷,保证产品的质量稳定可靠。
最后,标准还对快速接头的使用过程中提出了一些操作规范和注意事项,以确保其在使用过程中能够发挥最佳的性能。
结语。
快速接头标准是保障快速接头安全可靠使用的重要依据,其制定对于提高生产线的安全性和效率起着至关重要的作用。
只有严格遵循快速接头标准的要求,才能够确保快速接头在工业生产中发挥最佳的作用,减少因连接不当而导致的安全事故和生产线的停工损失。
因此,对于快速接头的设计、制造和使用过程中,必须严格遵循相应的标准规范,确保其安全可靠使用。
通过本文的介绍,相信读者对快速接头标准有了更深入的了解,对于工程技术人员来说,更应该严格遵守相关标准规范,确保生产过程中的安全和高效。
规格:快插式气管接头PC系列型号:PC06-03,PC06-04 数量:不限品牌:SRK 包装:普通塑料袋价格:电议型号:SRK 工业快插接头特点、技术参数及选型说明通用快插特点:1.连接和拆卸简单可靠2.带R、G、NPT以及公制螺纹3.管之夹瓜用不锈钢制成,长时间使用也不会弹性疲劳,造成脱落,产生事故4.塑料体有黑和灰白色两种颜色可供选择5.另可做:φ5、φ7、φ9、φ11单数接头6.气管外径公制(mm):3、4、6、8、10、12、167.螺纹大小 :英制:M5,01-R1/8、02-R1/4、03-R3/8、04-R1/28.公制接头型号PC6-M8,PC6-M10,PC6-M12,PC6-M20,PC6-M22,各种公制接头联接螺纹M5*8 ,M6*1.0,M8*1.0, M10*1.0,M12*1.25,M12*1.5,M14*1.5,M16*1.5,M20*1.5公制接头可接气管φ4,φ6、φ8、φ10、φ12英制:M5,R1/8,R1/4,R3/8,R1/2M(外径)*(螺距)(例:M8*1.25——常用螺距经常省略,既M8)9.联接管螺纹说明:D2 (M:公制/直管螺纹)、(R:英制/锥度管螺纹55°)、(G:英制/直管螺纹55°)、(NPT:美制/锥度管螺纹60°)本公司产品使用范围:气缸连接,气管连接,塑胶软管,液压系统连接件,电子机械,自动化工控机械,自动化机械连接。
PC系列通用快插,外螺纹,带外六角,本体金属以黄铜制成,表面镀镍。
使用条件:联接方式外螺牙锁紧式.使用流体:压缩空气。
使用温度:0~60℃。
最高使用压力:0.9MPa。
使用真空压力:-100kpa.产品为PE袋包装,本体金属:黄铜(表面处理为镀镍)。
塑料压套颜色:灰白色、蓝色、黑色。
使用温度:-5-60度,可使适用软管:PU管,尼龙管---------------------------------------------所谓快速接头么,就是拧几下就能连接,这个就是说螺距相对粗牙螺纹更大,另外看是什么用途的,要是仅仅是边接可以采用大螺距三角螺纹,如果需要传递动力或扭矩的就要用梯形螺纹了,而且还要看螺纹的公称直径大小,如果大就无所谓什么螺纹参考上述意见就可以,如果小的话就只能用三角螺纹了,必要的时候可以采用管螺纹或椎管螺纹。
快速接头型号:A型、B型、C型、D型、E型、F型
快速接头,在⽇常⽣活中或是⼯业⽤途都⾮常的便利,它是⼀种不需要其它⼯具就能实现管路连通或断开的接头。
快速接头型号规格多种多样,温州欧得利阀门简单介绍以下
快速接头型号:
快速接头分为A型快速接头、B型快速接头、C型快速接头、D型快速接头、E型快速接头、F型快速接头、DC型快速接头、DP型快速接头8种。
快速接头⼜分为公头和母头,其中A型、E型、F型、DP型属于公头,B型、C型、D型、DC型属于母头。
也就是有拉环的为阴端也就是母头;没拉环的为阳端也就是公头。
⼀般是⼀公⼀母配套使⽤。
1、A型:⼀端是卡在母头⾥的圆弧接头,⼀端是内螺纹的连接的丝扣。
2、B型:⼀端是带两个拉⽿卡公头的凹槽,⼀端是外螺纹连接的丝扣。
3、C型:⼀端是带两个拉⽿卡公头的凹槽,⼀端是有⽵节状的软管接头。
4、D型:⼀端是带两个拉⽿卡公头的凹槽,⼀端是有内螺纹连接的丝扣。
5、E型:⼀端是卡在母头⾥的圆弧接头,⼀端是带有⽵节状的软管接头。
6、F型:⼀端是卡在母头⾥的圆弧接头,⼀端是带有外螺纹连接的丝扣。
7、DC型:是带两个拉⽿卡公头的凹槽,可以卡进公头圆弧的管帽堵头。
8、DP型:是⼀个圆弧堵头,也叫内塞堵头。
快速接头产品涉及⽯油、化⼯、治⾦、电⼒、化肥、制药、⾷品、城建、污⽔处理、环保等⾏业,因此对其规格型号要求标准很⾼.。

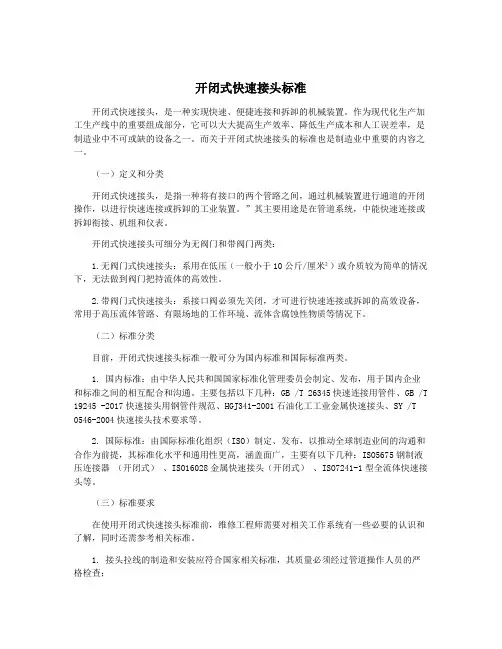

开闭式快速接头标准开闭式快速接头,是一种实现快速、便捷连接和拆卸的机械装置。
作为现代化生产加工生产线中的重要组成部分,它可以大大提高生产效率、降低生产成本和人工误差率,是制造业中不可或缺的设备之一。
而关于开闭式快速接头的标准也是制造业中重要的内容之一。
(一)定义和分类开闭式快速接头,是指一种将有接口的两个管路之间,通过机械装置进行通道的开闭操作,以进行快速连接或拆卸的工业装置。
”其主要用途是在管道系统,中能快速连接或拆卸衔接、机组和仪表。
开闭式快速接头可细分为无阀门和带阀门两类:1.无阀门式快速接头:系用在低压(一般小于10公斤/厘米²)或介质较为简单的情况下,无法做到阀门把持流体的高效性。
2.带阀门式快速接头:系接口阀必须先关闭,才可进行快速连接或拆卸的高效设备,常用于高压流体管路、有限场地的工作环境、流体含腐蚀性物质等情况下。
(二)标准分类目前,开闭式快速接头标准一般可分为国内标准和国际标准两类。
1. 国内标准:由中华人民共和国国家标准化管理委员会制定、发布,用于国内企业和标准之间的相互配合和沟通。
主要包括以下几种:GB /T 26345快速连接用管件、GB /T 19245 -2017快速接头用钢管件规范、HGJ341-2001石油化工工业金属快速接头、SY /T 0546-2004快速接头技术要求等。
2. 国际标准:由国际标准化组织(ISO)制定、发布,以推动全球制造业间的沟通和合作为前提,其标准化水平和通用性更高,涵盖面广,主要有以下几种:ISO5675钢制液压连接器(开闭式)、ISO16028金属快速接头(开闭式)、ISO7241-1型全流体快速接头等。
(三)标准要求在使用开闭式快速接头标准前,维修工程师需要对相关工作系统有一些必要的认识和了解,同时还需参考相关标准。
1. 接头拉线的制造和安装应符合国家相关标准,其质量必须经过管道操作人员的严格检查;2. 必须防止腐蚀性介质产生在机械连接接头中,一旦发现应立即用新接头替代旧接头,或更换开口板。

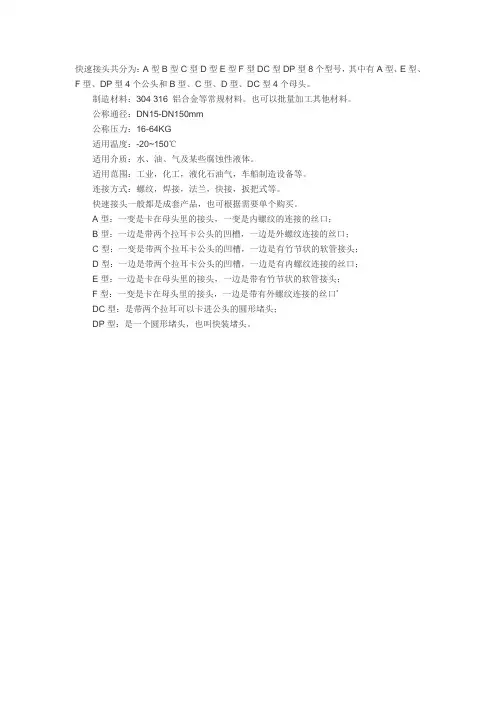

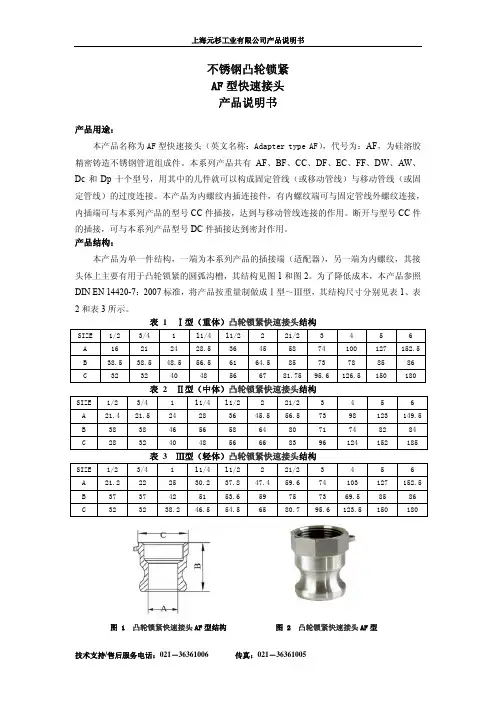

快速接头共分为:A型B型C型D型E型F型DC型DP型8个型号,其中有A型、E型、F型、DP型4个公头和B型、C型、D型、DC型4个母头。
制造材料:304 316 铝合金等常规材料。
也可以批量加工其他材料。
公称通径:DN15-DN150mm
公称压力:16-64KG
适用温度:-20~150℃
适用介质:水、油、气及某些腐蚀性液体。
适用范围:工业,化工,液化石油气,车船制造设备等。
连接方式:螺纹,焊接,法兰,快接,扳把式等。
快速接头一般都是成套产品,也可根据需要单个购买。
A型:一变是卡在母头里的接头,一变是内螺纹的连接的丝口;
B型:一边是带两个拉耳卡公头的凹槽,一边是外螺纹连接的丝口;
C型:一变是带两个拉耳卡公头的凹槽,一边是有竹节状的软管接头;
D型:一边是带两个拉耳卡公头的凹槽,一边是有内螺纹连接的丝口;
E型:一边是卡在母头里的接头,一边是带有竹节状的软管接头;
F型:一变是卡在母头里的接头,一边是带有外螺纹连接的丝口’
DC型:是带两个拉耳可以卡进公头的圆形堵头;
DP型:是一个圆形堵头,也叫快装堵头。
仪表常用接头管件在工业自动化和仪器仪表领域,管件接头是不可或缺的重要部分。
它们被广泛用于管道、气瓶、仪表和其他各种应用中,以确保流体能够安全、有效地传输。
以下是仪表常用接头管件的详细介绍:1.管螺纹接头:这是一种常见的管件,用于将管道与其他设备或管件连接在一起。
管螺纹接头有英制和公制两种标准,通常由黄铜或不锈钢制成。
2.法兰接头:由两个平行的法兰盘和一个垫片组成,通过螺栓紧固在一起。
法兰接头具有较好的密封性能和较高的工作压力,常用于管道、阀门、压力容器等设备的连接。
3.焊接接头:通过焊接工艺将两个金属表面连接在一起。
焊接接头强度高、密封性好,适用于高温、高压、耐腐蚀等特殊场合。
4.卡套式接头:由一个外部套筒和一个内部卡环组成,通过挤压卡环来实现管路的连接。
卡套式接头具有较好的密封性和较高的工作可靠性,适用于各种流体管道的连接。
5.扩口式接头:利用管端的扩口实现连接。
扩口式接头安装方便、密封性好,适用于薄壁管道的连接。
6.专用接头:根据特定应用需求设计的接头,例如用于连接温度传感器的特殊接头。
专用接头通常具有特殊的形状、尺寸或连接方式。
7.快速接头:一种快速、简便的连接方式,通常由两个插口组成,通过插合实现管路的连接。
快速接头适用于需要频繁拆卸的场合。
8.转换接头:用于将一种接口或连接方式转换为另一种接口或连接方式。
例如,将螺纹接口转换为法兰接口。
转换接头适用于不同标准或特殊需求的连接。
9.缩口接头:一种将管子端部缩进并与其匹配的接头配合使用的接头,常用于需要特别密封效果的场合。
10.弯头和弯管:用于改变管路的方向或长度,有各种不同的弯曲半径和弯曲角度可供选择。
弯头和弯管在安装空间受限或需要改变流体流向的场合中非常有用。
以上就是仪表常用的一些接头管件,每种都有其特定的用途和应用场景。
正确选择和使用这些接头管件对于保证流体传输的安全性、可靠性和效率至关重要。
连接方式:内螺纹、外螺纹、卡套、焊接、接软管、配法兰等
产品型号:A、B、C、D、E、F、DC、DP
快速接头说明:快速接头是一种既不需要工具又能实现迅速拆装的管接头。
快速接头特点,这种管接头使用轻巧灵便、干净利索、广泛应用于液压、气动和润滑流体输送等管路系统中,在急需经常拆装的管路中尤为适用。
液压快速接头,是液压系统中用途广泛的一种管件,它具有不用专门工具即可迅速装拆液压管路的特点。
带有密封装置的快速接头还具有防止液体外漏及空气进入的特点,快速接头适
用于以油、水、空气为介质的场合,公称压力为10kg/cm,介质温度为-20℃,被广泛用于农
业机械、矿山机械、工程机械、航空机械及其他机械之中。
我公司生产的液压快速接头有A 型,B型,C型,D型,F型,E型,DC型,DP型,其中B,C,E,F型都可以配法兰使用
快速接头选型原则:
1.根据内管管径选双向型(如设备内管为3/4",可选1-1/2"-3/4")
2.根据输送流体管管径选单向
3.根据说明书中各规格型号的参数,计算流量选型
4.快速接头分螺纹连接和法兰连接两种,如使用设备始终向一个方向旋转,可选择螺纹连接或法兰连接,外管螺纹分左右旋向,选择方法:站在装快速接头的方向看设备的旋向,选择外管螺纹旋向应和设备的旋向相反,半分版式法兰左右旋转均可。
法兰连接分为两种:螺纹法兰(外管配内螺纹的法兰)和半分环式法兰,半分环式法兰适应于右、左方向旋转的设备。
法兰的有关参数一般由用户提供,或注明按国标生产。
5.快速接头与输送管道不允许钢性连接,必须有一段软性管过渡连接,可选用我公司生产的不锈钢金属软管。
6.用户可提供以下参数,由我公司帮助选型:内管管径;设备直径、长度和宽度;转速、压力、温度;与设备的连接管径;输入、引出管管径;法兰尺寸;工作介质等
A型快速接头简述:A型快速接头是一个公头,它两边没有拉耳,它一头的连接是与有拉耳的母头直接卡的,另一头则是内螺纹连接。
B型快速接头简单说明:B型快速接头两头各有一个拉耳、属于母头、它一头是与公头连接直接卡的、另一头则是外螺纹连接。
C型快速接头简要说明:C型快速接头,有两个拉耳,属于母头,它一头是与公头直接卡的,另一头是直接插软管(皮管)的所以也可以把C型快速接头称为皮管快速接头或软管快速接头
D型快速接头简单说明;D型快速接头是一个母头,两边各有一个拉耳。
之所以叫D型快速接头是因为它一头的连接是直接用拉耳卡的连接拆卸快捷方便,另一头则是内螺纹连接
E型快速接头简介:E型快速接头是一个公头,它没有垃耳通常是和有拉耳的快速接头配套使用这样才能起到快接快拆的效果,它一头的连接方式是和母头直接卡的,另一头则是直接插到皮管、软管里面。
F型快速接头简介:F型快速接头是一个公头,它两边没有拉耳,所以它一般是和有拉耳的母头配套使用,这样才能达到快速拆卸安装的效果,所以它的一头是直接和有拉耳的母头直接卡的,而另一头则是外螺纹连接
DC型快速接头简介:DC型快速接头是一个母头,它两边各有一个拉耳,它只有一头连接是直接卡的另一头则是一个堵头的形式,这是一种全新堵头
DP型快速接头简要说明:DP型快速接头因为它是一个堵头的形式所以也可以把它叫为快速堵头,它是一个公头只有个头连接是直接卡的,另一头则是堵住的。
