冷作模具钢有哪些_冷作模具钢分类

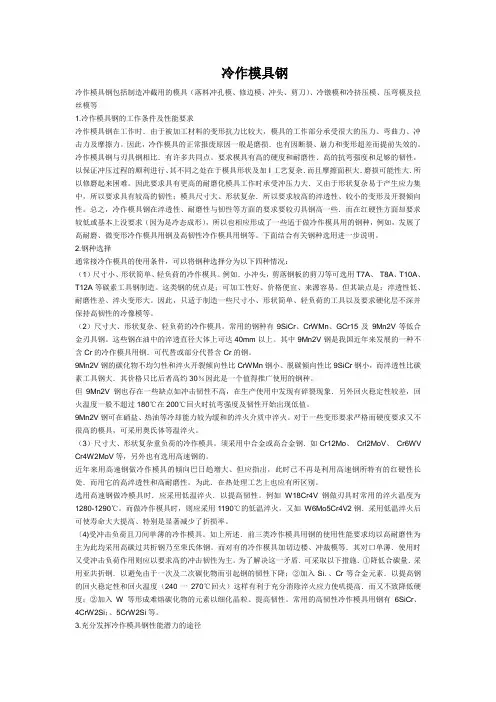

冷作模具钢冷作模具钢包括制造冲截用的模具（落料冲孔模、修边模、冲头、剪刀）、冷镦模和冷挤压模、压弯模及拉丝模等1.冷作模具钢的工作条件及性能要求冷作模具钢在工作时．由于被加工材料的变形抗力比较大，模具的工作部分承受很大的压力、弯曲力、冲击力及摩擦力。

因此，冷作模具的正常报废原因一般是磨损．也有因断裂、崩力和变形超差而提前失效的。

冷作模具钢与刃具钢相比．有许多共同点。

要求模具有高的硬度和耐磨性、高的抗弯强度和足够的韧性，以保证冲压过程的顺利进行、其不同之处在于模具形状及加I工艺复杂．而且摩擦面积大．磨损可能性大．所以修磨起来困难。

因此要求具有更高的耐磨化模具工作时承受冲压力大．又由于形状复杂易于产生应力集中，所以要求具有较高的韧性；模具尺寸大、形状复杂．所以要求较高的淬透性、较小的变形及开裂倾向性。

总之，冷作模具钢在淬透性、耐磨性与韧性等方面的要求要较刃具钢高一些．而在红硬性方面却要求较低或基本上没要求（因为是冷态成形），所以也相应形成了一些适于做冷作模具用的钢种，例如，发展了高耐磨、微变形冷作模具用钢及高韧性冷作模具用钢等。

下面结合有关钢种选用进一步说明。

2.钢种选择通常接冷作模具的使用条件，可以将钢种选择分为以下四种情况：（1）尺寸小、形状简单、轻负荷的冷作模具。

例如．小冲头，剪落钢板的剪刀等可选用T7A、T8A、T10A、T12A等碳素工具钢制造。

这类钢的优点是；可加工性好、价格便宜、来源容易。

但其缺点是：淬透性低、耐磨性差、淬火变形大。

因此，只适于制造一些尺寸小、形状简单、轻负荷的工具以及要求硬化层不深并保持高韧性的冷像模等。

（2）尺寸大、形状复杂、轻负荷的冷作模具。

常用的钢种有9SiCr、CrWMn、GCr15及9Mn2V等低合金刃具钢。

这些钢在油中的淬透直径大体上可达40mm以上。

其中9Mn2V钢是我国近年来发展的一种不含Cr的冷作模具用钢．可代替或部分代替含Cr的钢。

9Mn2V钢的碳化物不均匀性和淬火开裂倾向性比CrWMn钢小、脱碳倾向性比9SiCr钢小，而淬透性比碳素工具钢大．其价格只比后者高约30％因此是一个值得推广使用的钢种。

典型的模具钢
模具钢种类繁多，按照用途和特性可分为以下几大类：
1. 冷作模具钢：
-P20（国内对应牌号3Cr2Mo），用于制造中等复杂程度的塑料模具。

-D2（国内对应牌号Cr12Mo1V1），是一种高碳高铬冷作模具钢，耐磨性优异，适合制作耐磨性要求高的冷挤压模具、冷剪切刃具等。

- SKD11（如前所述），也是一种广泛应用的冷作模具钢。

2. 热作模具钢：
-H13（国内对应牌号4Cr5MoSiV1），是热作模具钢中的典型代表，用于制造铝、锌合金压铸模、热锻模等。

- 3Cr2W8V，适用于制造承受冲击载荷较大的锤锻模、热挤压模等。

3. 塑料模具钢：
-P20、718（预硬化塑料模具钢），用于制造大型、结构复杂的塑料模具。

-NAK80（预硬化塑料模具钢），具有良好的镜面抛光性能，
适合做镜面塑料模具。

此外，还有一些特殊的模具钢，例如高速钢（如W18Cr4V、M2）、耐腐蚀模具钢（如S136、2316）等，根据不同工况选择合适的模具钢类型。

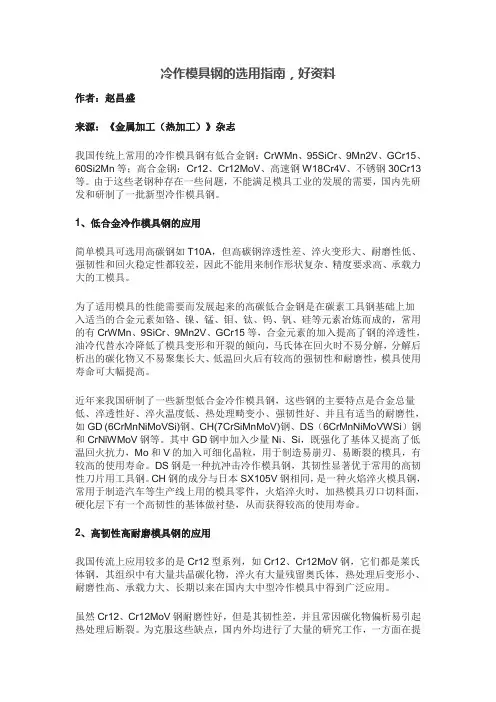

冷作模具钢的选用指南，好资料作者：赵昌盛来源：《金属加工（热加工）》杂志我国传统上常用的冷作模具钢有低合金钢：CrWMn、95SiCr、9Mn2V、GCr15、60Si2Mn等；高合金钢：Cr12、Cr12MoV、高速钢W18Cr4V、不锈钢30Cr13等。

由于这些老钢种存在一些问题，不能满足模具工业的发展的需要，国内先研发和研制了一批新型冷作模具钢。

1、低合金冷作模具钢的应用简单模具可选用高碳钢如T10A，但高碳钢淬透性差、淬火变形大、耐磨性低、强韧性和回火稳定性都较差，因此不能用来制作形状复杂、精度要求高、承载力大的工模具。

为了适用模具的性能需要而发展起来的高碳低合金钢是在碳素工具钢基础上加入适当的合金元素如铬、镍、锰、钼、钛、钨、钒、硅等元素冶炼而成的，常用的有CrWMn、9SiCr、9Mn2V、GCr15等，合金元素的加入提高了钢的淬透性，油冷代替水冷降低了模具变形和开裂的倾向，马氏体在回火时不易分解，分解后析出的碳化物又不易聚集长大、低温回火后有较高的强韧性和耐磨性，模具使用寿命可大幅提高。

近年来我国研制了一些新型低合金冷作模具钢，这些钢的主要特点是合金总量低、淬透性好、淬火温度低、热处理畸变小、强韧性好、并且有适当的耐磨性，如GD (6CrMnNiMoVSi)钢、CH(7CrSiMnMoV)钢、DS（6CrMnNiMoVWSi）钢和CrNiWMoV钢等。

其中GD钢中加入少量Ni、Si，既强化了基体又提高了低温回火抗力，Mo和V的加入可细化晶粒，用于制造易崩刃、易断裂的模具，有较高的使用寿命。

DS钢是一种抗冲击冷作模具钢，其韧性显著优于常用的高韧性刀片用工具钢。

CH钢的成分与日本SX105V钢相同，是一种火焰淬火模具钢，常用于制造汽车等生产线上用的模具零件，火焰淬火时，加热模具刃口切料面，硬化层下有一个高韧性的基体做衬垫，从而获得较高的使用寿命。

2、高韧性高耐磨模具钢的应用我国传流上应用较多的是Cr12型系列，如Cr12、Cr12MoV钢，它们都是莱氏体钢，其组织中有大量共晶碳化物，淬火有大量残留奥氏体，热处理后变形小、耐磨性高、承载力大、长期以来在国内大中型冷作模具中得到广泛应用。

模具钢材选用·doc模具钢材选用一、引言模具钢材是用于制作模具的重要材料，其质量和选用对模具的性能和寿命具有重要影响。

本文将详细介绍模具钢材的选用方法和注意事项。

二、模具钢材的分类根据使用要求和材料特性，模具钢材可以分为以下几类：1·冷作模具钢：适用于冷作模具，如冲压模具、弯曲模具等。

2·热作模具钢：适用于高温条件下的模具，如压铸模具、热剪模具等。

3·塑料模具钢：适用于塑料制品的模具，如注塑模具、吹塑模具等。

4·特殊用途模具钢：适用于特殊需求的模具，如引导模具、电子模具等。

三、模具钢材选用方法1·根据模具种类和工作环境选择合适的材料。

2·考虑模具的使用寿命和生产批量，选择耐磨性和耐腐蚀性良好的材料。

3·根据模具的尺寸和复杂度，选择具有良好加工性能的材料。

4·考虑模具的强度和韧性要求，选择具有合适力学性能的材料。

5·考虑成本和经济性，选择合适的材料。

四、模具钢材的常用品牌和性能1·冷作模具钢常用品牌：H13钢、D2钢、S7钢等。

具有较高硬度和耐磨性，适用于冷作模具。

2·热作模具钢常用品牌：H11钢、H13钢、718钢等。

具有较高耐热性和耐蚀性，适用于热作模具。

3·塑料模具钢常用品牌：P20钢、2311钢、2738钢等。

具有较高韧性和良好加工性能，适用于塑料模具。

4·特殊用途模具钢常用品牌：S136、NAK80、420等。

具有特殊要求的模具，根据具体需要选择合适的材料。

五、模具钢材的热处理1·淬火：根据不同材料和要求，进行适当的加热温度和保温时间，使材料达到适当的硬度。

2·回火：对淬火后的材料进行回火处理，提高材料的韧性和抗冲击性。

六、模具钢材的表面处理1·氮化处理：通过在模具表面形成一层氮化层，提高模具的硬度和耐磨性。

2·电镀处理：通过在模具表面电镀一层金属材料，提高模具的防锈性和耐腐蚀性。

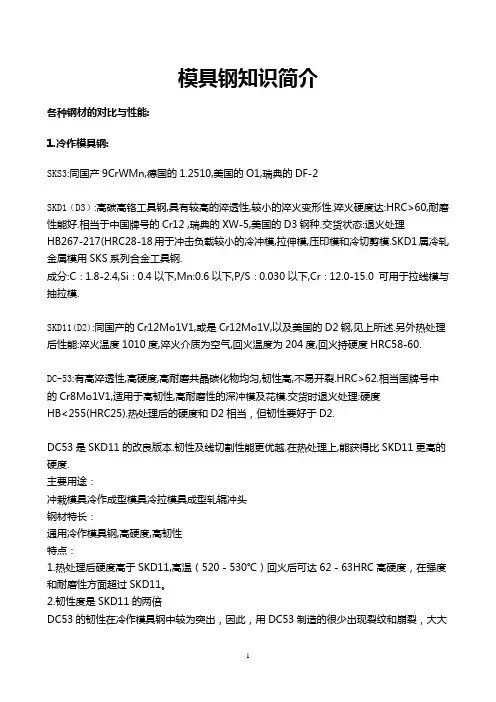

模具钢知识简介各种钢材的对比与性能:1.冷作模具钢:SKS3:同国产9CrWMn,德国的1.2510,美国的O1,瑞典的DF-2SKD1（D3）:高碳高铬工具钢,具有较高的淬透性,较小的淬火变形性.淬火硬度达:HRC>60,耐磨性能好.相当于中国牌号的Cr12 ,瑞典的XW-5,美国的D3钢种.交货状态:退火处理HB267-217(HRC28-18用于冲击负载较小的冷冲模,拉伸模,压印模和冷切剪模.SKD1属冷轧金属模用SKS系列合金工具钢.成分:C：1.8-2.4,Si：0.4以下,Mn:0.6以下,P/S：0.030以下,Cr：12.0-15.0 可用于拉线模与抽拉模.SKD11(D2):同国产的Cr12Mo1V1,或是Cr12Mo1V,以及美国的D2钢,见上所述.另外热处理后性能:淬火温度1010度,淬火介质为空气,回火温度为204度,回火持硬度HRC58-60.DC-53:有高淬透性,高硬度,高耐磨共晶碳化物均匀,韧性高,不易开裂.HRC>62.相当国牌号中的Cr8Mo1V1,适用于高韧性,高耐磨性的深冲模及花模.交货时退火处理:硬度HB<255(HRC25).热处理后的硬度和D2相当，但韧性要好于D2.DC53是SKD11的改良版本.韧性及线切割性能更优越.在热处理上,能获得比SKD11更高的硬度.主要用途：冲栽模具冷作成型模具冷拉模具成型轧辊冲头钢材特长：通用冷作模具钢,高硬度,高韧性特点：1.热处理后硬度高于SKD11,高温（520－530℃）回火后可达62－63HRC高硬度，在强度和耐磨性方面超过SKD11。

2.韧性度是SKD11的两倍DC53的韧性在冷作模具钢中较为突出，因此，用DC53制造的很少出现裂纹和崩裂，大大提高了使用寿命。

3.线切割加工后的残余应力较小。

经高温回火减少了残余应力。

因此，大型模具和要求精密之模具在线切割加工后的裂纹和变形得到抑制。

4.切削性和研磨性超过SDK11DC53的切割性和研磨性优于SDK11。

常用模具钢类别与特点
模具钢是用于制造模具的一种钢材。

随着现代工业的发展，模具钢也越来越重要。

模具钢的品种繁多，不同的模具应选择不同的钢种。

本文将会介绍常用模具钢的类别和特点。

一、低合金冷作模具钢
低合金冷作模具钢适用于生产钣金压制件和注塑模具。

该钢种的耐磨性和耐腐蚀性都比较不错，而且硬度容易控制，因此它适用于生产大量的小型模具。

二、高碳铬钼合金冷作模具钢
高碳铬钼合金冷作模具钢硬度大、耐磨性好、韧性高，适用于生产大型工件。

三、低合金热作模具钢
低合金热作模具钢是一种常用的模具钢种。

低合金热作模具钢具有耐高温、硬度高、耐磨性好、易加工等特点，适用于生产锻模、压铸模、螺丝模等模具。

四、高合金热作模具钢
高合金热作模具钢是一种优质的模具钢材料，适用于生产高质量、高精度的模具。

该钢种的热稳定性能好，耐热性能强，使用寿命长。

五、合金工具钢
合金工具钢是一种高品质的模具钢材料，适用于生产高精度且高强度的模具。

该钢种的合金成分较高，硬度高、耐磨性好、韧性较强，适用于生产高质量的模具，如冲压模和塑料模具。

六、特殊材料
特殊材料的模具钢一般用于生产特殊形状的零件，具有良好的耐热、耐腐蚀、高强度等特性。

该钢种通常需要采用特殊的生产工艺，因此价格相对较高。

总之，模具钢的种类繁多，每种钢材都有其特殊的特点和用途。

在选择模具钢时，应根据不同的模具应用选择合适的钢种。

加工模具时用的，由于模具的用途很广，各种模具的工作条件差别很大，所以，制造模具用材料范围很广，在模具材料中应用最广的当属模具钢。

从—般的碳素结构钢、碳素工具钢、合金结构钢、合金工具钢、弹簧钢、高速工具钢、不锈耐热钢直到适应特殊模具需要的马氏体时效钢以及粉末高速钢、粉末高合金模具钢等。

模具钢按用途一般可分为冷作模具钢、热作模具钢和塑料成型用模具钢三大类。

本文详细介绍冷作模具钢牌号：1.抗磨损冷作模具钢6Cr4W3MoVNb、6W6Mo5Cr4V、7Cr7Mo3V2Si、Cr4W2MoV、Cr5Mo1V、Cr6WV、Cr12、Cr12MoV、Cr12W、Cr12Mo1V1。

2.抗冲击冷作模具钢4CrW2Si、5CrW2Si、6CrW2Si。

3.高碳低合金冷作模具钢9SiCr、9CrWMn、CrWMn、Cr2、9Cr2Mo、7CrSiMnMoV、8Cr2MnWMoVS、Cr2Mn2SiWMoV。

4.无磁模具用钢7Mn15Cr2Ae3V2WMo、1Cr18Ni9Ti。

5.冷作模具用高速钢W6Mo5Cr4V2、W12Mo3Cr4V3N、W18Cr4V、W9Mo3Cr4V。

6.冷作模具碳素工具钢T7、T8、T9、T10、T11、T12。

7.常用D2、SKD 11、Cr12MoV、Cr 12、1.2080。

冷作模具钢牌的定义：冷作模具钢是指使金属在冷态下变形或成形所使用的模具钢。

最常用的专用冷作模具钢是Crl2型钢，其含碳量为1.45%～2.30%，含铬量为11%～13%。

如：冷冲裁模具、冷冲压模具、冷拉深模具、压印模具、冷挤压模具、螺纹压制模具和粉末压制模具等。

冷作模具钢的范围很广，.从各种碳素工具钢、合金工具钢、高速工具钢到粉末高速工具钢和粉末高合金模具钢。

冷作模具钢具是真空脱气精炼钢，内质纯净，机械加工性良好，切削明显提高，淬透性良好，空冷淬硬不易出现淬裂，耐磨性极为优异，韧性良好，可用作不锈钢及高硬度材料的冲裁模。

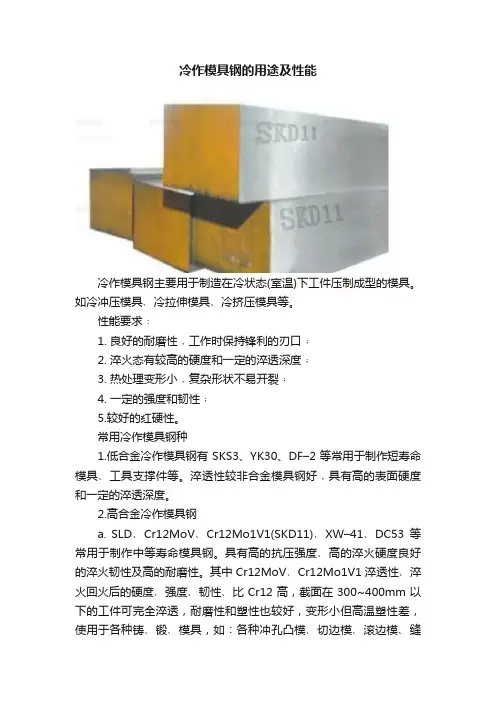

冷作模具钢的用途及性能冷作模具钢主要用于制造在冷状态(室温)下工件压制成型的模具。

如冷冲压模具﹑冷拉伸模具﹑冷挤压模具等。

性能要求﹕1. 良好的耐磨性﹐工作时保持锋利的刃口﹔2. 淬火态有较高的硬度和一定的淬透深度﹔3. 热处理变形小﹐复杂形状不易开裂﹔4. 一定的强度和韧性﹔5.较好的红硬性。

常用冷作模具钢种1.低合金冷作模具钢有SKS3、YK30、DF–2等常用于制作短寿命模具﹑工具支撑件等。

淬透性较非合金模具钢好﹐具有高的表面硬度和一定的淬透深度。

2.高合金冷作模具钢a. SLD﹑Cr12MoV﹑Cr12Mo1V1(SKD11)﹑XW–41﹑DC53等常用于制作中等寿命模具钢。

具有高的抗压强度﹑高的淬火硬度良好的淬火韧性及高的耐磨性。

其中Cr12MoV﹑Cr12Mo1V1淬透性﹑淬火回火后的硬度﹑强度﹑韧性﹑比Cr12高，截面在300~400mm以下的工件可完全淬透，耐磨性和塑性也较好，变形小但高温塑性差，使用于各种铸﹑锻﹑模具，如︰各种冲孔凸模﹑切边模﹑滚边模﹑缝口模﹑拉丝模﹑标准工具和模具。

Cr12Mo1V1比Cr12MoV的淬透性和韧性好，其余都相同。

b. ASP23﹑ASP60SKH51﹑V4﹑V10等常用于制作长寿命模具钢。

具有高的抗压强度高的淬火硬度﹑很好的耐磨性及稳定性。

c. VIKING属较特殊的一种﹐为多用途工具钢具有高韧性高耐磨性的特点﹐常用于热作模﹑抗压强度和耐磨性不够或冷作模具韧性不足易断的场合。

可用于冲模﹑拉伸模﹑工程塑胶模等。

d.主要失效形式d.1磨损d.2崩角d.3塑性变形d.4破裂d.5粘着e. 冷作模具钢的选择e.1 形状简单﹑短工作寿命(10万件以下)DF-2﹑O1﹑SKS3﹑YK30等e.2 形状简单或梢复杂﹑中工作寿命 (10万~100万件)SLD﹑XW-41﹑SKD11﹑2379e.3 形状复杂﹑长工作寿命ASP23﹑V4﹑V10等。

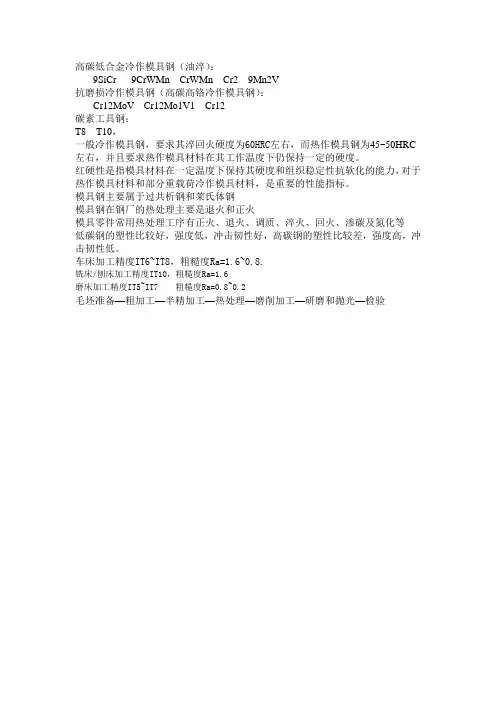

高碳低合金冷作模具钢（油淬）：
9SiCr 9CrWMn CrWMn Cr2 9Mn2V
抗磨损冷作模具钢（高碳高铬冷作模具钢）：
Cr12MoV Cr12Mo1V1 Cr12
碳素工具钢：
T8 T10，
一般冷作模具钢，要求其淬回火硬度为60HRC左右，而热作模具钢为45~50HRC 左右，并且要求热作模具材料在其工作温度下仍保持一定的硬度。

红硬性是指模具材料在一定温度下保持其硬度和组织稳定性抗软化的能力，对于热作模具材料和部分重载荷冷作模具材料，是重要的性能指标。

模具钢主要属于过共析钢和莱氏体钢
模具钢在钢厂的热处理主要是退火和正火
模具零件常用热处理工序有正火、退火、调质、淬火、回火、渗碳及氮化等
低碳钢的塑性比较好，强度低，冲击韧性好，高碳钢的塑性比较差，强度高，冲击韧性低。

车床加工精度IT6~IT8，粗糙度Ra=1.6~0.8.
铣床/刨床加工精度IT10，粗糙度Ra=1.6
磨床加工精度IT5~IT7 粗糙度Ra=0.8~0.2
毛坯准备—粗加工—半精加工—热处理—磨削加工—研磨和抛光—检验。

常见的热作/冷作模具钢材料价格及应用场景介绍热加工合金钢一、冷作模具钢冷作模具钢包括制造冲裁用的模具（落料冲孔模、修边模、冲头、剪刀）、冷镦模和冷挤压模、压弯模及拉丝模等。

1.冷作模具钢的工作条件及性能要求冷作模具钢在工作时．由于被加工材料的变形抗力比较大，模具的工作部分承受很大的压力、弯曲力、冲击力及摩擦力。

因此，冷作模具的正常报废原因一般是磨损．也有因断裂、崩力和变形超差而提前失效的。

冷作模具钢与刃具钢相比．有许多共同点。

要求模具有高的硬度和耐磨性、高的抗弯强度和足够的韧性，以保证冲压过程的顺利进行、其不同之处在于模具形状及加工工艺复杂．而且摩擦面积大，磨损可能性大，所以修磨起来困难。

因此要求具有更高的耐磨性。

模具工作时承受冲压力大，又由于形状复杂易于产生应力集中，所以要求具有较高的韧性；模具尺寸大、形状复杂．所以要求较高的淬透性、较小的变形及开裂倾向性。

总之，冷作模具钢在淬透性、耐磨性与韧性等方面的要求要较刃具钢高一些．而在红硬性方面却要求较低或基本上没要求（因为是冷态成形），所以也相应形成了一些适于做冷作模具用的钢种，例如发展了高耐磨、微变形冷作模具用钢及高韧性冷作模具用钢等。

2.钢种的选择通常按冷作模具的使用条件，可以将钢种选择分为以下四种情况：（1）尺寸小、形状简单、轻负荷的冷作模具。

例如小冲头，剪落钢板的剪刀等可选用T7A、T8A、T10A、T12A等碳素工具钢制造。

这类钢的优点是；可加工性好、价格便宜、来源容易。

但其缺点是：淬透性低、耐磨性差、淬火变形大。

因此，只适于制造一些尺寸小、形状简单、轻负荷的工具以及要求硬化层不深并保持高韧性的冷作模等。

（2）尺寸大、形状复杂、轻负荷的冷作模具。

常用的钢种有9SiCr、CrWMn、GCr15及9Mn2V等低合金刃具钢。

这些钢在油中的淬透直径大体上可达40mm以上。

其中9Mn2V钢是我国近年来发展的一种不含Cr的冷作模具用钢．可代替或部分代替含Cr的钢。

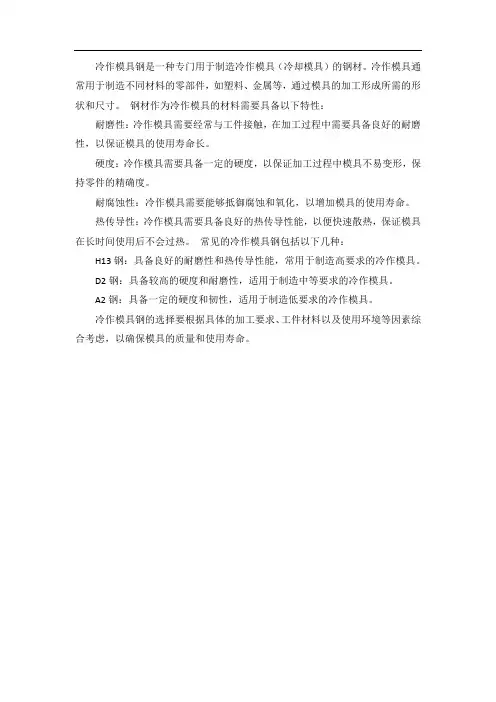

冷作模具钢是一种专门用于制造冷作模具（冷却模具）的钢材。

冷作模具通常用于制造不同材料的零部件，如塑料、金属等，通过模具的加工形成所需的形状和尺寸。

钢材作为冷作模具的材料需要具备以下特性：
耐磨性：冷作模具需要经常与工件接触，在加工过程中需要具备良好的耐磨性，以保证模具的使用寿命长。

硬度：冷作模具需要具备一定的硬度，以保证加工过程中模具不易变形，保持零件的精确度。

耐腐蚀性：冷作模具需要能够抵御腐蚀和氧化，以增加模具的使用寿命。

热传导性：冷作模具需要具备良好的热传导性能，以便快速散热，保证模具在长时间使用后不会过热。

常见的冷作模具钢包括以下几种：
H13钢：具备良好的耐磨性和热传导性能，常用于制造高要求的冷作模具。

D2钢：具备较高的硬度和耐磨性，适用于制造中等要求的冷作模具。

A2钢：具备一定的硬度和韧性，适用于制造低要求的冷作模具。

冷作模具钢的选择要根据具体的加工要求、工件材料以及使用环境等因素综合考虑，以确保模具的质量和使用寿命。

模具钢的分类美国按模具服役条件将模具钢分为四大类，美国金属学会工具钢委员会列出了：冷作模具钢、热作模具钢和塑料模具钢,塑胶模具钢四大类。

其中，冷作模具钢又分出12小类，热作模具钢9小类，塑料模具钢2小类,塑胶模具钢5小类。

每个小类的选材又取决于三个主要因素：◆尺寸大小和形状的复杂性，◆被加工的材料，◆耐久性要求或设计寿命。

1.冷作模具钢（1）分为五组：W组、O组、A组、D组、S组。

◆ W组即水淬模具钢，有11个钢种，7个碳素模具钢，含碳量从0.7%-1.3%。

◆ O组即油淬冷作模具钢（俗称油钢），有4个钢种，含碳量在0.85%-1.55%，◆ A组即空淬中合金冷作模具钢，有9个钢种，含碳量从0.5%-2.25%。

◆ D组即高碳高铬冷作模具钢，有7个钢种，含碳量0.9%-2.5%。

◆ S组即耐冲击工具钢，有7个钢种，含碳量0.4%-0.6%。

用于冷作模具还有高速钢（HSS组）和超高速钢（SHSS组），钴基硬质合金和钢结硬质合金（HA组），粉末钢和工程陶瓷（PIM组），碳钨工具钢（F组），特殊用途工具钢（L组）。

（2）冷作模具钢的选用冷作模具钢的主系列是高硬冷作类，主要用于要求高抗压和耐磨为主的模具，硬度高于HRC60-62。

对于要求耐冲击、韧性高的模具，硬度低于HRC60- 62，主要用S 类和部份A类和最普通的调质钢、弹簧钢、热作模具或基体钢。

对于大型冲压模，如汽车外型冲压件，主要用铸铁类。

简易或寿命数量少的用锌基合金或高分子复合材料。

高速钢和超高速钢在冷作模具中的应用迅速增长。

主要是有高的"抗压强度/硬度" 比值。

且硬度可在HRC60-70之间选择。

粉末模具钢有优良的耐磨寿命，硬度不大高HRC60-62，应用相当多。

碳素工具钢在寿命10万件的冲头或软材料冲压模仍有一定的应用范围。

2.热作模具钢美国热作模具钢分二大类：热作模具钢，和超级热强合金。

热作模具由于在有温度的条件下工作，要求材料具有热强性和热耐磨性，为了保证模具的使用寿命模具要冷却，热冷交替模具会出现龟裂，即热疲劳裂纹，所以材料又要求有抗裂纹能力和抗热疲劳性能。

冷作模具钢特性、用途与使用方法SKD1·耐磨高铬钢SKD1为一种高铬高碳冷作钢，有极高的耐磨性，更具抗腐烛性能，高硬度。

★特性：● 真空精炼处理；● 球化退火软化处理，切销加工性能良好；● 硬度高适宜电烛，强防酸、防碱性能；● 为不变形之长期生产用钢；★钢材出厂状态：● 球化退火HB250★钢材锻造温度：● 1050 ℃开始锻打直至850 ℃止，回火随炉慢冷；★用途：● 主要用于不锈钢片剪口模及深冲模、矽钢片剪口模；● 用于制做冷压模、主模、复模、拉管模；● 也使用于制做切削较刀、螺丝模板、切割工具等；★使用方法：● 一般情况下使用“ 淬火+ 回火”● 高精度尺寸定情况下使用“ 淬火+ 去应力+ 回火”★ 淬火：预热600 ℃，再加热至850 ℃、淬火加热 930-980 ℃热透保温后淬油或 400-450 ℃盐炉中淬火，钢材厚度小于 25mm 可用鼓风空冷淬火，淬火硬度为 63-65HRC( 要求最好使用真空淬火炉 ) ★ 回火：淬火冷却降温至某温度 ( 不低于 70) 要实时回火，回火保温时间不少于 2-2.5 小时；★ 退火：升温 800-850 ℃在保护气体炉 ( 真空淬火炉 ) 中保温后随炉慢冷；★ 应力消除： 600-650 ℃中性气体炉中保温 1-2 小时后随炉慢冷；★ 软化退火：为改善切削加工性能；对于已硬化钢，软化退火温度为780 ℃保温一定时间 ( 至少 2 小时以上 ) ，在炉中以每小时不小于15 ℃冷却速度降至650 ℃后开炉门冷至接近空气温度 , 退火后硬度 HB190 。

Cr12MoV ·耐磨韧性铬钢名奇牌号对照MQ GB 国标JIS 日本 ( 日立大同 ) ASSB 瑞典AISI 美国DIN 德国BOHLER 奥地利MQC2 Cr12MoV SKD 系化学元素（ % ） Chemical Composition(%)C 碳Si 硅Mn 锰Cr Mo 钼V 钒Ni 镍W 钨S 硫P 磷1.500 0.300 0.400 12.000 0.500 0.300 0.010 0.025Cr12MoV 特性、用途与使用方法：Cr12MoV 是一种高铬高碳冷作钢，热处理后具有很高的硬度及耐磨性，并具有淬透性强，尺寸稳定性好的特点，适宜制做高精度长寿命冷作模具及热固成型塑料模具。

下料冲孔模具用钢主要用于制造对金属或非金属板材进行下料、冲孔用的凸模和凹模。

当薄板放在凸模、凹模之间进行冲裁时，薄板在最初阶段产生变形，随着变形量的增加，薄板的下侧表面因受到大的拉应力而产生开裂。

在使用过程中，随着凹模和凸模的磨损量的增加，其刃部的尖角逐步变为圆角，导致薄板下侧产生的拉应力降低，薄板厚度方向受到压缩，增加了被冲裁板料的加工硬化和变形、延迟了板料产生裂纹的时间，坯料切断后，其断口周围产生毛刺，随着模具磨损量的增加，工件的毛刺高度增加，当毛刺高度超过规定要求时，模具就需要更换或返修。

下料冲孔模具用钢，一般根据被加工工件的材料种类、厚度、生产工件的批量和模具的尺寸精度、形状复杂程度等因素选择钢材。

当冲压低硬度的纸板，塑料板，铝、镁合金板，铜合金板时，如果冲裁产品批量不大，可选用碳素工具钢；批量较多时，可选用CrWMn、9CrWMn、7CrSiMnMoV等低合金钢，淬回火硬度为HRC62~64；生产批量达到100万件，可选用Cr12、Cr12MoV、Cr5Mo1V、Cr5Mo1V、7Cr7Mo2V2Si 等钢号，淬回火硬度为HRC61~63；当生产批量超过100万件时，可选用高速钢、超硬高速或硬质合金制造模具。

当冲压强度高、变形抗力大的碳素钢板、硅钢钢板、不锈钢板时，要根据材料的强度、厚度、变形抗力，选择合金含量更高、耐磨性更好的高一档模具钢。

对截面尺寸较大的模具，要选用合金元素含量较高、淬透性好的模具钢。

当被加工材料厚度增加时，也需要考虑选择高一档的模具钢。

推荐的冲压模具用钢见表1-1-6。

表1-1-6 薄板下料冲孔模具用钢的选择冷镦模具用钢很多紧固件是采用冷镦模具形成的。

冷镦模具承受剧烈的冲压载荷，其凹模表面承受很高的压应力。

要求模具材料具有较高的强度、韧性和耐磨性。

冷镦模具在热处理后，表面必须具有高的硬度而心部必须具有良好的韧性，这样，表面有一定的压应力可以抵消在冷镦过程中承受的应力。
