矿井供电系统

矿井供电系统检查在煤矿安全生产过程中，矿井供电系统是非常重要的环节，它直接关系到矿井内外各种设备及人员的使用和生命安全。

因此，矿井供电系统检查是保证煤矿生产安全的重要措施之一。

本文将就煤矿供电系统检查的相关内容进行详细介绍。

检查范围煤矿供电系统主要由变压器、配电设备、供电电缆、开关柜和变电所等组成。

针对以上设备，供电系统检查一般包括以下几个方面：1.变压器的检查变压器是煤矿供电系统的核心设备，其工作是否正常关系到煤矿内外设备正常供电。

变压器检查主要包括以下项目：•外观检查：变压器表面应无腐蚀、裂纹、变形等情况；•内部检查：检查变压器旁边是否有灰尘和杂物，是否影响散热；•温度检查：测量变压器温度，是否符合标准要求；•联接点检查：检查变压器与其他设备之间的接线是否牢固正常。

2.配电设备的检查配电设备一般指中枢开关箱、电缆支架、母线槽、接地装置等。

配电设备一旦出现故障，就会导致煤矿内尤其是井下设备供电中断，直接影响到生产安全。

配电设备检查主要内容包括以下几方面：•中枢开关箱检查：检查开关是否正常、绝缘性能是否良好等；•电缆支架检查：检查电缆连接是否牢固，电缆的填充和支撑是否足够良好等；•母线槽检查：检查母线槽表面是否有损伤、接地情况是否良好等；•接地装置检查：检查接地装置是否合格，是否存在漏电现象等。

3.供电电缆的检查供电电缆是将电能从变电站输送到煤井内的关键部件，亦是煤矿供电系统的重要组成部分。

供电电缆检查主要包括以下内容：•检查电缆外皮：检查电缆外皮是否有划伤、破损等情况；•检查电缆连接：检查电缆之间的连接是否紧固、无锈蚀等；•检查电缆绝缘性能：检查电缆是否存在绝缘不良等情况。

4.变电所及开关柜的检查变电所及开关柜是煤矿内供电系统的“大脑”和“中枢”，对于这部分设备的检查应该重点关注以下几个方面：•变电所外观检查：检查变电所建筑结构是否良好、地面是否平整、上方是否有电线等情况；•开关柜检查：检查开关柜的开关动作是否灵活、接触电阻是否合格等；•命名及标识检查：检查变电所及开关柜的标识是否齐全清晰，命名是否准确。

矿山供电系统本节主要通过矿井供电系统图讲解矿井供电的类型、井下中央变电所、采区变电所、综采工作面配电点的接线、位置选择和设备布置等以及露天供电系统。

主要讲解深井供电系统。

1、矿井供电的类型1）矿井供电方式的决定因素：井田范围、煤层开采深度、开采方法、年产量、涌水量、负荷大小等综合因素进行。

2）分类：深井和浅井两种类型。

A、特点：设立中央变电所。

B、决定因素：煤层深，井下负荷大、涌水量大等。

如平煤各生产矿。

C、组成：地面变电所、井下中央变电所和采区变电所。

D、供电回路数：两路或两路以上。

2、井下中央变电所1）井下中央变电所的结线图1-18（１）单母线分段结线：可靠性高，负荷大（独立双电源）：对一二类负荷供电．独立电源：对二三类负荷供电．（２）运行方式：母线采用分列运行。

（３）适用情况；可靠性高、负荷大（独立双电源）、对一二类负荷供电。

2）井下中央变电所的位置和硐室布置（1）位置选择原则：负荷中心、通风、交通、运输、进出线、顶板、无淋水等。

（2）硐室要求：耐火材料、尺寸、大小、通道、20%余地。

出口、栅栏门、防火门、外开门、标高等。

（3）设备布置（图1—19）Ａ、布置原则：安全、方便、留有余地。

Ｂ、布置方式：①高压、低压设备分开②留有检修间距③留有备用设备余地是总回路数量的20%。

3、采区变电所任务：接受中央变电所高压电能、变压、配出低压电能。

1）采区变电所的结线考虑因素：电源回路数、负荷大小、变压器台数等。

（1）单电源进线。

接线图（1—20），适用于：负荷小的工作面，炮采工作面。

（2）双电源进线。

接线、分列运行。

适用对象；综采工作面或下山采区、有排水泵的采区变电所。

2）采区变电所的位置和硐室布置图1—20与井下中央变电所的位置和硐室布置类同。

4、综采工作面供电与工作面配电点1）综采工作面供电。

图（1—21）①高压深入负荷中心。

②组成：采区配电所—移动变电站—工作面。

③设备布置；图1—21。

2）工作面配电点①引入：停送电方便，设备多或距离采区变电所较远。

矿井供电系统概述1. 介绍矿井供电系统是矿山生产中至关重要的一部分。

它提供了矿井内所有设备和生产设施所需的电力。

矿井供电系统不仅要满足日常照明、通信和办公设备的用电需求，更要为采矿设备、提升设备、通风设备等提供稳定可靠的电力。

本文将对矿井供电系统进行概述，包括其组成部分、工作原理以及主要特点。

2. 矿井供电系统的组成部分矿井供电系统由以下几个主要部分组成：输电线路是矿井供电系统的基础设施。

它将电力从供电站输送到矿山的各个区域。

输电线路通常由电缆或架空线路组成，根据矿山的具体情况选择不同的形式。

2.2 变电站变电站负责将高压输电线路中的电力转换为适用于矿山内设备使用的低压电力。

它通常由变压器、隔离开关和保护装置等组成。

2.3 配电装置配电装置负责将变电站输出的电力分配到矿山内的各个设备。

它通常包括开关柜、接触器、断路器等设备。

电缆和电线是矿井供电系统中的基础连接设备。

它们用于将电力传输到设备和设施，如照明和通信设备。

电缆和电线通常需要具备耐火、抗拉和耐磨损等特性，以适应矿山环境的要求。

2.5 电力负荷管理设备电力负荷管理设备用于监测和控制矿山内的电力负荷。

它可以根据负荷情况自动调整功率，以确保供电系统的稳定运行。

3. 矿井供电系统的工作原理矿井供电系统的工作原理主要包括以下几个环节：3.1 电力输送电力由供电站通过输电线路输送到变电站。

输电线路可以是地下电缆或架空线路。

地下电缆常用于矿井内部，而架空线路则可以跨越矿山不同区域。

3.2 电力转换变电站接收来自输电线路的高压电力，并将其转换为适用于矿山内设备使用的低压电力。

这通过变压器来实现，变压器可以将电压从高压侧降低至低压侧。

3.3 电力分配配电装置将变电站输出的电力分配到矿山内的不同设备和设施。

这可以通过开关柜、接触器和断路器等设备来实现。

通过合理的电力分配，不同设备可以获得所需的电力供应，确保矿山的正常运行。

3.4 电力负荷管理电力负荷管理设备用于监测和控制矿山内的电力负荷。

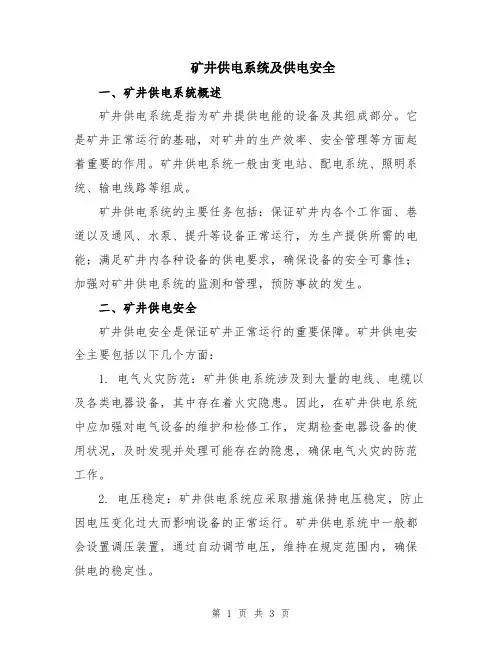

矿井供电系统及供电安全一、矿井供电系统概述矿井供电系统是指为矿井提供电能的设备及其组成部分。

它是矿井正常运行的基础，对矿井的生产效率、安全管理等方面起着重要的作用。

矿井供电系统一般由变电站、配电系统、照明系统、输电线路等组成。

矿井供电系统的主要任务包括：保证矿井内各个工作面、巷道以及通风、水泵、提升等设备正常运行，为生产提供所需的电能；满足矿井内各种设备的供电要求，确保设备的安全可靠性；加强对矿井供电系统的监测和管理，预防事故的发生。

二、矿井供电安全矿井供电安全是保证矿井正常运行的重要保障。

矿井供电安全主要包括以下几个方面：1. 电气火灾防范：矿井供电系统涉及到大量的电线、电缆以及各类电器设备，其中存在着火灾隐患。

因此，在矿井供电系统中应加强对电气设备的维护和检修工作，定期检查电器设备的使用状况，及时发现并处理可能存在的隐患，确保电气火灾的防范工作。

2. 电压稳定：矿井供电系统应采取措施保持电压稳定，防止因电压变化过大而影响设备的正常运行。

矿井供电系统中一般都会设置调压装置，通过自动调节电压，维持在规定范围内，确保供电的稳定性。

3. 短路保护：矿井供电系统中可能存在的短路故障对设备和人员安全都会带来较大的威胁。

因此，在矿井供电系统的设计中应充分考虑短路保护措施，采用可靠的短路保护装置，及时切断故障电路，确保系统的正常运行。

4. 漏电保护：由于矿井供电系统存在大量的电气设备和电缆等，因此存在着漏电的风险。

应配置可靠的漏电保护装置，一旦发生漏电事故，能够及时切断电源，保护设备和人员的安全。

5. 可靠性保证：矿井供电系统应具备高度的可靠性，能够在极端环境下稳定运行。

为此，在设计和建设矿井供电系统时，应考虑各种可能的异常情况，采取相应的措施提高系统的可靠性，确保供电的连续性和稳定性。

三、矿井供电系统的改进措施为进一步提高矿井供电系统的可靠性和安全性，可以采取以下措施：1. 安全设备的更新改造：应定期对矿井供电系统的设备进行检修和更新，更换老化的设备，提高设备的安全性和可靠性。

第一讲煤矿供电系统目前，电力已成为煤矿生产的主要甚至是唯一的能源。

可靠、安全、高质量和经济地供电,对保证安全生产、提高产品质量及提高经济效益具有十分重要的意义。

一、电力系统和电力网（第一章第一节)电力系统是指由发电机、电力网和电力用户组成的统一整体.电力网是由输电线路和升（降）压变电站（所）组成，担负电力输送、输电，必须将发电机生产的电能经升压变压器升压后输送到负荷中心。

在负荷中心附近需设置降压变电站（所），将电压降低后再输送至用户.电力系统中各发电厂之间以输电线路相连，称为并网发电。

并网发电可以提高供电的可靠性，同时还可以提高发电厂和电力网的经济效益。

煤矿是电力系统的用户，是电能的消费者，处于电力网的终端。

全国电网分布图GIS变电所二、煤矿电源煤矿企业的电源一般来自电力网,煤矿都设有企业总变电所来接受电能。

其受电电压为6～110kV,煤矿企业总变电所必须至少有两个独立电源。

通常两个电源来自电网的两个区域变电所,也可以来自一环式如图l-3所示。

环式适用于向两个彼此之间相距较近，而离电源都较远,负荷容量相差不太大，且对供电可靠性要求较高的用户供电。

适用于一级负荷或重要的二级负荷。

干线式如图1-4所示.其特点是：多用户共用一条输电线路，节省供电设备，造价较低,但可靠性差,容易因一个用户故障引起多个用户停电。

干线式一般用于二、三级负荷供电。

三、额定电压等级为了便于电网的运行管理和电气设备生产的标准化，国家标准规定了全国统一的额定电压等级,电气设备都是按照额定电压设计和制造的，在额定电压下电气设备可以安全、高效的运行。

电力系统额定电压等级见表l-l 。

表1-1 电力系统额定电压等级（kV ）四、煤矿对供电的基本要求鉴于电力供应在煤矿生产中的重要性，对煤矿供电提出如下要求:1．可靠供电可靠供电就是要求不间断供电。

在煤矿中，各种电力负荷对供电可靠性的要求是不同的，为了能在技术经济合理的前提下满足不同负荷对供电可靠性的要求,把电力负荷分为三类。

矿井供电系统概述矿井供电系统是煤矿和其他地下矿山的重要组成部分，它负责为矿山区域内所有的设备和机器以及矿工提供电力。

矿井供电系统在矿山的生产和管理过程中具有重要意义，因为它能够稳定地驱动负荷，保障矿井内矿工的安全并提高生产效率。

在这篇文档中，我们将详细介绍矿井供电系统的概念、类型、零部件以及其基本原理。

1. 概述矿井供电系统是指为矿山区域内所有的设备和矿工提供电力的系统。

它主要由发电机组、变电站、输电线路、配电装置和输电井等多个组成部分组成，这些组成部分协同工作，稳定地为矿山提供电力，以满足各种设备的需求和保障矿工的安全。

2. 类型根据不同的用途和需要，矿井供电系统可以分为三种类型：低压供电系统、高压供电系统和极低频供电系统。

(1) 低压供电系统低压供电系统主要是为矿山的照明、通讯、通风、水泵等为主的设备提供低电压直流或交流电力。

它的运行电压通常在110V-220V之间，电流比较稳定。

低压供电系统的主要设备包括低压发电机、低压变电站、低压配电装置等。

(2) 高压供电系统高压供电系统是指为矿山所有的设备提供高电压交流电源的电力系统。

它的运行电压通常在10kV-35kV之间，电流比较大。

高压供电系统的主要设备包括高压发电机、高压变电站、高压输电线路、高压配电装置等。

(3) 极低频供电系统极低频供电系统是用来为矿山内的大型设备，如大型电动机、千斤顶等带动矿车和升降机提供电源。

极低频供电系统的运行电压一般在120V左右，而运行频率低于20Hz。

主要设备包括极低频变压器、极低频发电机等。

3. 零部件矿井供电系统由多个零部件组成，这些零部件包括：(1) 发电机组发电机组是用来将机械能转化为电能，为整个供电系统提供动力源。

发电机组通常由励磁机、转子、定子三部分组成，其输出电压、电流和频率根据需要和设备的不同而有所变化。

(2) 变电站变电站是整个供电系统的关键部分之一，其主要作用是将发电机组产生的高电压电能通过变压器转换成为中、低电压的电能。

矿井供电系统本章培训的要点：掌握矿井供电系统知识掌握条区供电系统知识熟练掌握井下供电安全知识了解杂散电流的危害及防治措施掌握“三专两闭锁”的作用及使用范围第一节矿井供电系统矿井供电系统是指由矿井地面变电所、井下中央变电所、采区变电所、工作配电点按一定方式相互连接起来的一个整体。

一、煤矿企业对供电的基本要求（1）供电安全。

煤矿井下存在水、火、瓦斯、煤尘、顶板五大自然灾害，自然条件恶劣，生产环境复杂，容易发生触电、煤炸等恶性事故。

因此，必须严格遵守《煤矿安全规程》的规定，采取防爆、防触电、防潮各种电气保护等一第列措施，确保煤矿供电安全。

（2）供电可靠。

煤矿供电中断，不仅影响产量，而且因为停电而停止通风、排水、从而引发爆炸、水害等各类重大事故的发生，危及生命财产的安全，有时甚至毁掉整个矿井。

（3）供电技术合理。

技术合理性也指保证供电质量好，即供电的电压、频率及谐波成分达到一定的技术标准。

（4）供电经济。

由于煤矿电气设备耗电量很大，输电功率大，如果设计不合理会造成许多电能的浪费。

二、电力负荷的分类煤矿电力负荷按用户的生要性和中断供电对人身安全或在经济方面所造成的损失和影响程度分为三类。

（1）第一类负荷。

如果中断供电，会造成人员伤亡、重大设备损坏，产生巨大经济损失，所以要求供电必须可靠。

如主提升机、主排水等。

（2）第二类负荷。

如果中断供电，会严重减少产量，造成重大经济损失，就尽量保证可靠供电。

如压风设备、采区变电所。

（3）第三类负荷。

中断供电对生产无直接影响，也不会造成特别大的经济损失。

三、矿井供电电压等级1、煤矿电压等级由于煤矿生产条件的特殊性，有的应用场合采用了特定的电压等级。

煤故常用的电压等级及用途如下表：了保证煤矿井下供电安全，《煤矿安全规程》对井下各级电压等级进行了具体的规定。

第448条规定，井下各级配电电压和各种电气设备的额定电压等级应符合下列要求：（1）高压，不超过10000V。

（2）低压，不超过1140V。
