流量计技术参数一、流量计工作参数：
额定流量：4100kg/h
最大流量: 6800kg/h
工作压力：0.3 MPa（g）
介质温度：70℃
介质密度：液体，1093.5 kg/m3
所有流量条件下的密度精度：0.5 kg/m3
质量流量在操作流量下的精度（%流量）：0.1
二、传感器
测量管材质：316 L
接口方式：四分之三英寸VCR接口
外壳：标准外壳
电气接口：3/4〞NPT
三、变送器
安装方式：分体式安装
控制电源：电源24VDC和220V AC自动识别显示：双行显示
电气接口：1/2〞NPT
输出：毫安、频率双输出
四、技术要求
1、仪表同时具有HART和RS485输出；
2、仪表支持同时输出质量流量、密度、温度和驱动增益参数功能；
3、仪表具备SMV智能仪表自校验功能；
4、仪表支持Live Zero零点状态参数就地显示和输出功能；
5、仪表供电具备交直两用，极性自动识别功能；
6、仪表具备组态和测量数据的历史记录功能（记录频次1次/秒，记录长度大于等于4周）。
7、代理商需提供代理商授权证书。

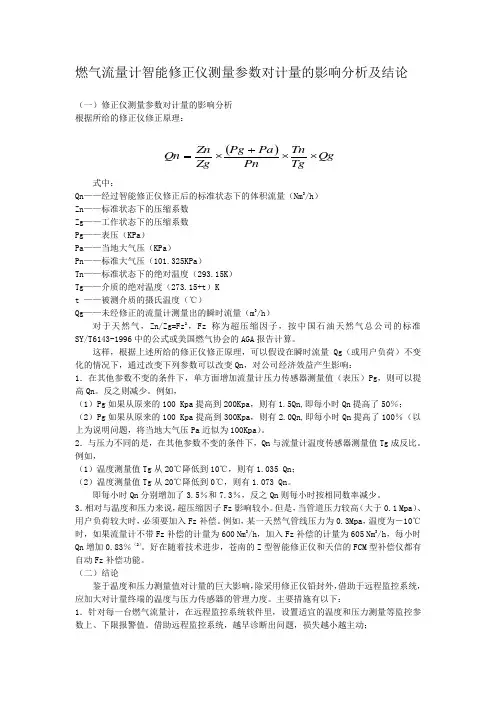

燃气流量计智能修正仪测量参数对计量的影响分析及结论（一）修正仪测量参数对计量的影响分析根据所给的修正仪修正原理：()Qg TgTn Pn Pa Pg Zg Zn Qn ⨯⨯+⨯= 式中：Qn ——经过智能修正仪修正后的标准状态下的体积流量（Nm 3/h ）Zn ——标准状态下的压缩系数Zg ——工作状态下的压缩系数Pg ——表压（KPa ）Pa ——当地大气压（KPa ）Pn ——标准大气压（101.325KPa ）Tn ——标准状态下的绝对温度（293.15K ）Tg ——介质的绝对温度（273.15+t ）Kt ——被测介质的摄氏温度（℃）Qg ——未经修正的流量计测量出的瞬时流量（m 3/h ）对于天然气，Zn/Zg=Fz 2，Fz 称为超压缩因子，按中国石油天然气总公司的标准SY/T6143-1996中的公式或美国燃气协会的AGA 报告计算。
这样，根据上述所给的修正仪修正原理，可以假设在瞬时流量Qg （或用户负荷）不变化的情况下，通过改变下列参数可以改变Qn ，对公司经济效益产生影响：1．在其他参数不变的条件下，单方面增加流量计压力传感器测量值（表压）Pg ，则可以提高Qn 。
反之则减少。
例如，（1）Pg 如果从原来的100 Kpa 提高到200Kpa ，则有1.5Qn,即每小时Qn 提高了50％；（2）Pg 如果从原来的100 Kpa 提高到300Kpa ，则有2.0Qn,即每小时Qn 提高了100％（以上为说明问题，将当地大气压Pa 近似为100Kpa ）。
2．与压力不同的是，在其他参数不变的条件下，Qn 与流量计温度传感器测量值Tg 成反比。
例如，（1）温度测量值Tg 从20℃降低到10℃，则有1.035 Qn ；（2）温度测量值Tg 从20℃降低到0℃，则有1.073 Qn 。
即每小时Qn 分别增加了3.5％和7.3％，反之Qn 则每小时按相同数率减少。
3．相对与温度和压力来说，超压缩因子Fz 影响较小。
流量测量仪表基本参数流量测量仪表是工业自动化中常见的一种仪器设备，用于测量流体介质在管道中的流量，并通过显示和输出信号等方式将测得的数据传递给控制系统或记录设备，以实现对流体的准确监测和控制。
流量测量仪表的基本参数是评估其性能和适用性的重要标准，下面将对一些基本参数进行介绍。
1. 测量精度：流量测量仪表的测量精度是指其测量结果与被测介质实际流量的偏差大小。
通常以百分比或小数作为表示单位，如0.5%或0.005。
测量精度越高，测量结果与实际值的差异越小，反之则差异越大。
测量精度是衡量流量测量仪表性能的重要指标，在实际应用中对测量结果的准确性要求较高的场合，应选择具有较高测量精度的仪表。
2. 测量范围：流量测量仪表的测量范围是指其能够准确测量的流量范围。
通常以单位时间内通过仪表的最小和最大流量值表示，如0-100m³/h。
测量范围涉及到仪表结构以及传感器等元件的设计和选用，不同的测量范围对应着仪表在不同工况下的适用性，因此在选型时需要根据实际需求考虑。
3. 响应时间：流量测量仪表的响应时间是指其从接收到输入信号到输出测量结果完成的时间间隔。
响应时间的长短与测量仪表中的传感器、信号处理电路等相关，一般情况下，响应时间越短，测量结果与实际情况的变化越接近，反之则变化越滞后。
在对流量变化较快的场合，需要选择具有较短响应时间的仪表。
4. 精度稳定性：流量测量仪表的精度稳定性是指在长期使用的过程中，测量精度的稳定性。
精度稳定性可以从传感器的稳定性、温度对测量精度的影响以及仪表自身的寿命等方面考虑。
一个精度稳定性好的流量测量仪表可以在长期使用中保持较高的准确性，减少维护与校准的工作。
总结回顾：流量测量仪表的基本参数是衡量其性能和适用性的重要指标，包括测量精度、测量范围、响应时间和精度稳定性等。
在选用流量测量仪表时，需要根据实际需求和场合的要求来选择合适的仪表。
这些基本参数在实际应用中起到了至关重要的作用，可以帮助实现对流体的准确监测和控制。

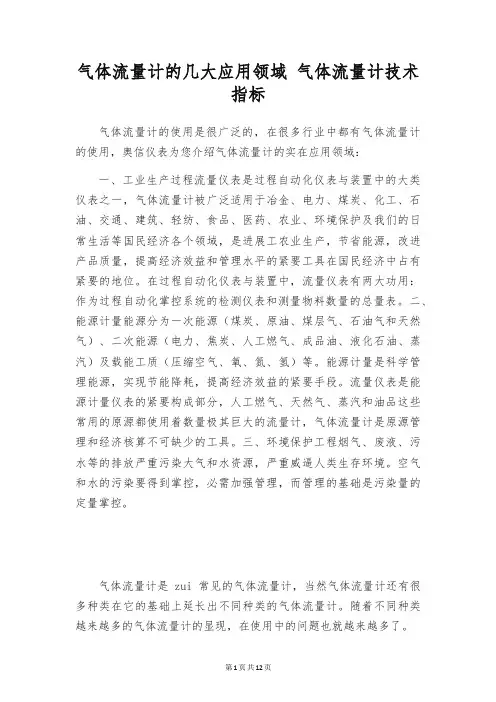

气体流量计的几大应用领域气体流量计技术指标气体流量计的使用是很广泛的，在很多行业中都有气体流量计的使用，奥信仪表为您介绍气体流量计的实在应用领域：一、工业生产过程流量仪表是过程自动化仪表与装置中的大类仪表之一，气体流量计被广泛适用于冶金、电力、煤炭、化工、石油、交通、建筑、轻纺、食品、医药、农业、环境保护及我们的日常生活等国民经济各个领域，是进展工农业生产，节省能源，改进产品质量，提高经济效益和管理水平的紧要工具在国民经济中占有紧要的地位。
在过程自动化仪表与装置中，流量仪表有两大功用：作为过程自动化掌控系统的检测仪表和测量物料数量的总量表。
二、能源计量能源分为一次能源（煤炭、原油、煤层气、石油气和天然气）、二次能源（电力、焦炭、人工燃气、成品油、液化石油、蒸汽）及载能工质（压缩空气、氧、氮、氢）等。
能源计量是科学管理能源，实现节能降耗，提高经济效益的紧要手段。
流量仪表是能源计量仪表的紧要构成部分，人工燃气、天然气、蒸汽和油品这些常用的原源都使用着数量极其巨大的流量计，气体流量计是原源管理和经济核算不可缺少的工具。
三、环境保护工程烟气、废液、污水等的排放严重污染大气和水资源，严重威逼人类生存环境。
空气和水的污染要得到掌控，必需加强管理，而管理的基础是污染量的定量掌控。
气体流量计是zui常见的气体流量计，当然气体流量计还有很多种类在它的基础上延长出不同种类的气体流量计。
随着不同种类越来越多的气体流量计的显现，在使用中的问题也就越来越多了。
大多数气体流量计，它们的外观和内部结构不同，有金属的，塑料的、大的、小的、安装在空气滤清器里的等等，还有热丝式、卡门涡旋式、激光绕射型等等，但值得庆幸的是大多数气体流量计传递的“电子信号”波形都是相同的，产生的几乎都是变化的频率信号，而频率调制信号很简单被示波器测试到。
气体流量计输出的频率信号一般也都是随着空气流量的加添，频率也加添，即流过空气流量计的空气越多，信号线上显现的脉冲频率也就越高，由于频率相对于空气流量的规范资料很难找到，当测试这种空气流量计时，参考波形就显得特别有用。

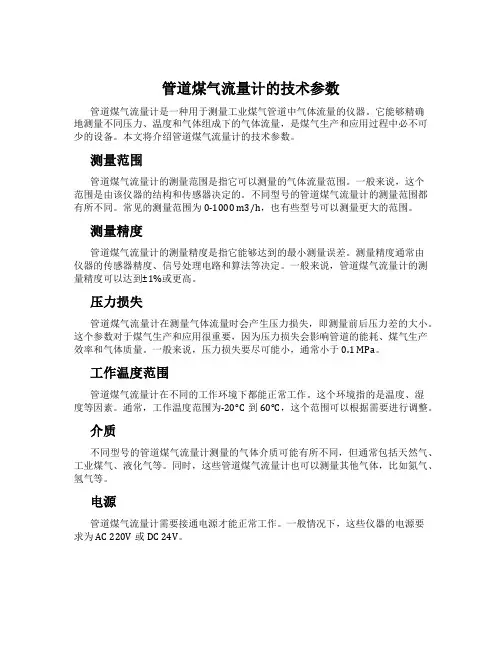

管道煤气流量计的技术参数管道煤气流量计是一种用于测量工业煤气管道中气体流量的仪器。
它能够精确地测量不同压力、温度和气体组成下的气体流量，是煤气生产和应用过程中必不可少的设备。
本文将介绍管道煤气流量计的技术参数。
测量范围管道煤气流量计的测量范围是指它可以测量的气体流量范围。
一般来说，这个范围是由该仪器的结构和传感器决定的。
不同型号的管道煤气流量计的测量范围都有所不同。
常见的测量范围为0-1000 m3/h，也有些型号可以测量更大的范围。
测量精度管道煤气流量计的测量精度是指它能够达到的最小测量误差。
测量精度通常由仪器的传感器精度、信号处理电路和算法等决定。
一般来说，管道煤气流量计的测量精度可以达到±1%或更高。
压力损失管道煤气流量计在测量气体流量时会产生压力损失，即测量前后压力差的大小。
这个参数对于煤气生产和应用很重要，因为压力损失会影响管道的能耗、煤气生产效率和气体质量。
一般来说，压力损失要尽可能小，通常小于0.1 MPa。
工作温度范围管道煤气流量计在不同的工作环境下都能正常工作。
这个环境指的是温度、湿度等因素。
通常，工作温度范围为-20°C到60°C，这个范围可以根据需要进行调整。
介质不同型号的管道煤气流量计测量的气体介质可能有所不同，但通常包括天然气、工业煤气、液化气等。
同时，这些管道煤气流量计也可以测量其他气体，比如氮气、氢气等。
电源管道煤气流量计需要接通电源才能正常工作。
一般情况下，这些仪器的电源要求为AC 220V或DC 24V。
输出信号管道煤气流量计的输出信号有两种：模拟量信号和数字信号。
模拟量信号可用于DCS控制系统、PLC以及计算机等，数字信号可用于微机控制和工业控制网络等。
结论管道煤气流量计是煤气生产和应用过程中必不可少的设备，该仪器的技术参数是衡量其性能的关键指标。
本文介绍了管道煤气流量计的多个技术参数，包括测量范围、测量精度、压力损失、工作温度范围、介质、电源以及输出信号。

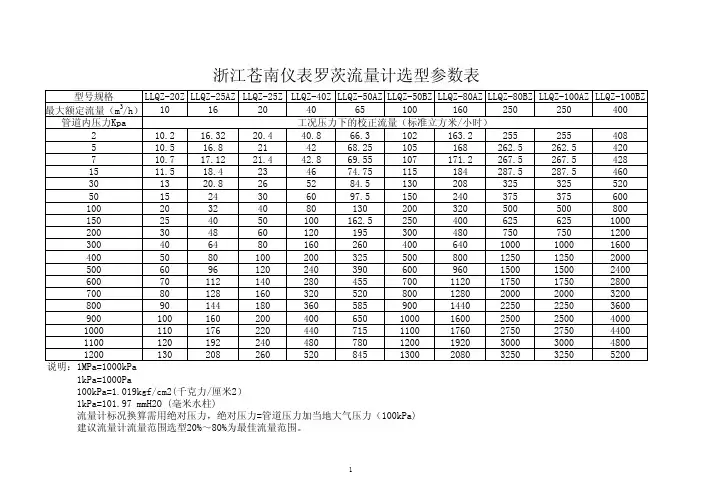

天信气体罗茨流量计型摘要：一、天信气体罗茨流量计型简介1.天信气体罗茨流量计型的概念2.天信气体罗茨流量计型的主要用途二、天信气体罗茨流量计型的性能特点1.测量范围广2.精度高3.结构简单4.耐用性好三、天信气体罗茨流量计型的应用领域1.工业生产领域2.能源领域3.环保领域四、天信气体罗茨流量计型的维护与保养1.安装注意事项2.日常维护3.定期检查与维修正文：天信气体罗茨流量计型是一种用于测量气体流量的设备，具有广泛的应用。
本文将对天信气体罗茨流量计型进行详细介绍，包括其性能特点、应用领域及维护保养方法。
一、天信气体罗茨流量计型简介天信气体罗茨流量计型是一种采用罗茨鼓风机原理的流量计，具有较高的测量精度和可靠性。
它可以广泛应用于各种工业生产、能源及环保等领域。
二、天信气体罗茨流量计型的性能特点1.测量范围广：天信气体罗茨流量计型可以测量各种气体流量，流量范围较大，满足不同场合的需求。
2.精度高：天信气体罗茨流量计型具有较高的测量精度，可以满足高精度测量的要求。
3.结构简单：天信气体罗茨流量计型的结构设计简单，便于安装、维护和维修。
4.耐用性好：天信气体罗茨流量计型采用优质材料制造，具有良好的耐腐蚀、耐磨损性能，使用寿命长。
三、天信气体罗茨流量计型的应用领域1.工业生产领域：天信气体罗茨流量计型广泛应用于各种工业生产领域，如石油、化工、冶金、建材等，用于测量各种气体的流量。
2.能源领域：天信气体罗茨流量计型在能源领域的应用也极为广泛，如天然气、煤气、沼气等能源的计量。
3.环保领域：在环保领域，天信气体罗茨流量计型可应用于废气排放监测、空气质量监测等方面，为环保工作提供数据支持。
四、天信气体罗茨流量计型的维护与保养1.安装注意事项：在安装天信气体罗茨流量计时，要确保安装位置便于操作和维护，避免安装在高温、潮湿、易受腐蚀的环境中。
2.日常维护：日常使用过程中，要注意保持天信气体罗茨流量计型的清洁，避免尘埃、污物影响测量精度。
流量测量仪表基本参数
流量测量仪表的基本参数包括：
1. 测量范围：即仪表能够测量的流量范围，通常以流量单位表示（如升/小时、立方米/秒等）。
2. 精度等级：用于表示仪表的测量准确度，通常以百分比或具体数值表示。
3. 输出信号：指仪表测量结果的输出信号类型，常见的包括模拟量信号（如4-20mA）和数字信号（如RS485、MODBUS 等）。
4. 重复性：仪表的重复测量性能，即在相同工况下重复测量的结果的稳定性。
5. 响应时间：仪表对流量变化的响应速度，通常以时间单位表示（如毫秒、秒等）。
6. 环境温度：仪表正常工作的环境温度范围。
7. 工作压力：仪表正常工作的压力范围。
8. 电源要求：仪表的供电方式和电压要求。
以上是流量测量仪表的一些基本参数，具体参数还会根据不同的应用需求和仪表型号而有所差异。
天信流量计通信协议及数据解包方法一、概述：1.1串口配置：波特率9600，8位数据位，1位停止位，无奇偶校验。
1.2天信流量计通信协议目前有五种版本，分别为天信协议V1.2 ，天信协议V1.3，MODBUS 协议,LUX 通信协议, CPU 卡流量计通信协议。
1.3 智能气体流量计可选用的通信协议见下表表11.4流量计通信天信协议V1.2、天信协议V1.3中浮点数据解包方法相同，MODBUS 采用BCD 码和IEEE754浮点数格式。
当使用天信协议V1.2时，流量计采用历史记录方式为启停方式；其它采用定时时间间隔记录方式。
二、 天信协议V1.22.1主机向仪表发送数据定义（数据包20字节）： 表2 数据项 字节数量字节顺序数据（十六进制）起始符 1 1 7C 数据类型 1 2 见表1 数据序号 1 3 见表1子机号 2 4-5 ASCII 码，如子机号02，发送十六进制的30、32数据域 12 6-17 未定义，可全为30 校验和 2 18-19 未定义，填入30、30结束符1207D表3数据类型 数据序列 数据定义 0D 31上传当前采样数据流量计型号名称 采用的通信协议 备注TDS 系列智能旋进流量计 TBQZ 系列智能气体涡轮流量计G 型气体罗茨流量计 B3气体罗茨流量计 FCM 型流量补偿仪 天信协议V1.2 天信协议V1.3， MODBUS/A1协议 MODBUS/A2协议 MODBUS/A3协议 通信协议版本可通过流量计表头进行设置选择，选择方法见流量计使用说明书LUX 系列旋进漩涡气体流量计LUX 通信协议CPU 卡工业流量计CPU 卡流量计通信协议 V1.0MODBUS/A4协议2.2仪表向主机回送数据定义：表4数据项字节数量字节顺序数据（十六进制）起始符 1 1 7C子机号 2 2-3 ASCII码，如子机号02，发送十六进制的30、32 数据序列 1 4 见表1数据域见表2 见表2 见表2校验和 2 未启用，填入30、30结束符 1 7D表5 上传数据定义字节数量字节顺序数据（十六进制）备注5-12 当前流量浮点数格式13-24 总量14-17为BCD码18-25为浮点数格式25-32 温度浮点数格式33-40 压力浮点数格式41-48 工况瞬时流量浮点数格式当前数据4649-50 FLAG标志（未定义）2.3 举例：设仪表表头的通信地址（默认子机号）为02当前显示为：总量8700标况30.93 工况30.97温度20.0 压力101.19上传当前参数主机发送的数据：7C 0D 31 30 32 30 30 30 30 30 30 30 30 30 30 30 30 30 30 7D主机接受的数据：7C 30 32 31 30 35 37 3B 3B 3D 30 30 30 30 30 30 30 3E 34 33 3F 38 30 31 30 35 3530 30 30 30 30 30 37 36 35 32 3F 38 30 30 35 37 3B 3E 39 38 30 30 30 30 30 7D其中：7C ；起始位30 32 ；仪表子机号31 ；数据序列30 35 37 3B 3B 3D 30 30 ；瞬时流量，浮点数为057BBD00，解包后十进制数为30.935浮点数解包方法见下面所述。
最近，一个偶然的机会，接到了一个调试流量计的活，目标是两台涡轮流量计，一台天信的TBQZ，另一台是苍南的LWQZ。
这两种表，对于我来说都不陌生，经常在一些天然气的场站里见到，而且两年前还亲手做过这两种表和s7200的通讯。
当时给我的感觉就是挺费劲的（清楚记得带电接了一台天信的表，24v+刚插入端子，眼看着主板就冒烟了，幸而现地显示还正常，通信是没法做了，-_-!），由于当时第一次接触类似的流量计，光研究怎么设置和能不能通讯的问题，就用了一两天，打了很多电话，流量计后盖拆到手软（螺丝很多，注：需要4个的内六角）。
好不容易数据上来了，却是一堆45CAH之类的数（当时真的很菜）。
你承诺的担架呢？浮点数呢！？还得自己计算？呵呵就这样在原计划第二天就要返回400公里以外的家乡上班的情况下，我又坐了回去，（题外话：简直没有办法集中精神，这个旅馆的隔音效果太差，隔壁好销魂）点开那些看了就想骂人的说明书和协议（其实现在想想还好，至少是中文的），又用了一天，终于完成。
所以，这次来之前我是很有信心的，想着一天搞定的，可事实是又用了两天。
究其原因，主要还是很多细节忘了。
为保证这样问题尽可能不再发生，我决定还是写点什么，记录一下。
如能偶然帮到某位同行，缩短他与家人离别的时日，鄙人甚感欣慰。
以上皆属废话，可以不看，重点在下面。
本次调试是基于AB1756冗余系统的，MODBUS模块是PROSOFT的MVI56-MCMPLC方面的问题不是本次重点，我会另外写一篇与大家分享，在此不做赘述。
有问题的话可以把右上角的16进制数转成10进制，大家一起讨论。
天信TBQZ设置：INC+SET密码：0168（按的不正确也会进入某个页面）改nod地址rec 历史记录改为5即modbus-rtu96008n1命令：起始地址2长度11功能码3内部地址：总量40002~40004标况瞬时40005~40006工况瞬时40007~40008温度4000940010压力40011~40012解码：1、把读上来的每个字节按16进制显示2、把40001~40011每个字节用BCD命令转成10进制数（转换后10进制显示应与步骤1的显示数值相等）存在一个数组里，如INT[0]~INT[10]3、分别运算总量=INT[0]*1000000+INT[1]*100+INT[2]/100标况瞬时=INT[3]*100+INT[4]/100工况瞬时=INT[5]*100+INT[6]/100If INT[7]=0THEN温度=INT[8]/100ELSE温度=-INT[8]/100压力=INT[9]*100+INT[10]/100实例：rec历史记录改为4交换浮点数40004总量40006标瞬40008工瞬40010温度40012压力苍南LWQZ设置：SET密码：8888（从右到左4位）SET改COD为0（无校验）改CDR （从站地址）即modbus-rtu96008n1命令：起始地址5长度12功能码3内部地址：总量40005~40008工况瞬时40009~40010标况瞬时40011~40012温度40013~40014压力40015~40016解码：1、把读上来的每个字节存在一个数组里，如INT[0]~INT[11]3、分别运算总量=INT[1]*65536+INT[2]+INT[3]/65536工况瞬时=INT[4]*255+INT[5]/255标况瞬时=INT[6]*255+INT[7]/255温度=INT[9]/255压力=INT[10]*255+INT[11]/255实例：总量：121+19502/65536=121.29757标况瞬时：0工况瞬时：0温度:9298/255=36.46压力:10*255+9478=2587.1686。
气体质量流量计原理以及技术参数点击次数：14 发布时间：2012-5-12基本信息热式气体质量流量计主要用于测量以下介质,高炉煤气,焦炉煤气,煤气,空气,氮气,乙炔? ,光气,氢气,天然气,氮气,液化石油气,过氧化氢,烟道气,甲烷,丁烷,氯气,燃气,沼气,二氧化碳,氧气,压缩空气,氩气,甲苯,苯,二甲苯,硫化氢,二氧化硫,氨气等各种气体原理热式气体流量计采用热扩散原理，热扩散技术是一种在苛刻条件下性能优良、可靠性高的技术。
其典型传感元件包括两个热电阻(铂RTD)，一个是速度传感器，一个是自动补偿气体温度变化的温度传感器。
当两个RTD被置于介质中时，其中速度传感器被加热到环境温度以上的一个恒定的温度，另一个温度传感器用于感应介质温度。
流经速度传感器的气体质量流量是通过传感元件的热传递量来计算的。
气体流速增加，介质带走的热量增多。
使传感器温度随之降低。
为了保持温度的恒定，则必须增加通过传感器的工作电流，此增加的部分电流大小与介质的流速成正比。
简介目前我国所用的气体流量计存在着量程比小的问题，量程下限以下的流量基本丢失，然而这在某些领域不可接受，在燃气等贸易结算场合更是无法忍受。
热式气体质量流量计圆满地解决了这个问题。
1.特点：热式气体质量流量计既可进行气体流量计量工作,也可用于过程控制领域。
它引进美国先进技术生产，无须温压补偿，直接测出流体的质量流量。
它的突出特点是：没有可动部件；压力损失小；量程比宽；精度高；可靠性高；安装简单，操作方便。
可以在所有领域全面替代孔板和差压式流量计。
2. 用途:本产品广泛应用于钢铁厂、焦化厂、石油、化工、热力、医疗、热电厂、环保等行业。
可进行：●钢铁厂，焦化厂煤气流量测量●锅炉空气流量，测量二次风量●烟囱排出的烟气流量测量●水处理中瀑气流量测量●水泥，卷烟，玻璃厂生产过程中气体流量测量●压缩空气流量测量●天然气，煤气，液化气，火炬气，氢气等气体流量测量技术参数●测量范围：(0.05～80)Nm/s(标准状态为20℃，101.33KPa)●测量介质：除乙炔气外的洁净气体●温度范围：环境温度：-40℃～+60℃介质温度：-10℃～+200℃●准确度：±1％的读数；±0.5％满量程●重复性：±0.5％的满量程●输出：瞬时流量 4-20mA DC 最大负载600Ω,RS232,RS485●响应速度：小于1S●供电电压：24VDC±10%●机械连接：3/4 NPT不锈钢紧固件●探杆长度：800mm(此长度为标准长度，特殊请声明)●探杆直径：18mm●直管段长度：无严格要求●压力损失：可以忽略●工作压力：1.6MPa●现场显示：(LED)上排为瞬时流量每行4个字符，下排为累积流量每行8个字符，可以按英制或公制单位显示流量、累积流量。
