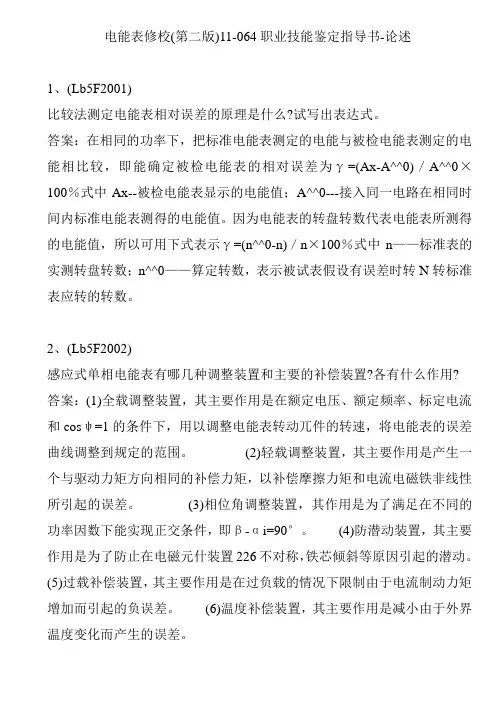

电能表修校(第二版)11-064职业技能鉴定指导书-论述1、(Lb5F2001)比较法测定电能表相对误差的原理是什么?试写出表达式。
答案：在相同的功率下，把标准电能表测定的电能与被检电能表测定的电能相比较，即能确定被检电能表的相对误差为γ=(Ax-A^^0)／A^^0³100％式中Ax--被检电能表显示的电能值；A^^0---接入同一电路在相同时间内标准电能表测得的电能值。
因为电能表的转盘转数代表电能表所测得的电能值，所以可用下式表示γ=(n^^0-n)／n³100％式中n——标准表的实测转盘转数；n^^0——算定转数，表示被试表假设有误差时转N转标准表应转的转数。
2、(Lb5F2002)感应式单相电能表有哪几种调整装置和主要的补偿装置?各有什么作用?答案：(1)全载调整装置，其主要作用是在额定电压、额定频率、标定电流和cosψ=1的条件下，用以调整电能表转动兀件的转速，将电能表的误差曲线调整到规定的范围。
(2)轻载调整装置，其主要作用是产生一个与驱动力矩方向相同的补偿力矩，以补偿摩擦力矩和电流电磁铁非线性所引起的误差。
(3)相位角调整装置，其作用是为了满足在不同的功率因数下能实现正交条件，即β-αi=90°。
(4)防潜动装置，其主要作用是为了防止在电磁元什装置226不对称，铁芯倾斜等原因引起的潜动。
(5)过载补偿装置，其主要作用是在过负载的情况下限制由于电流制动力矩增加而引起的负误差。
(6)温度补偿装置，其主要作用是减小由于外界温度变化而产生的误差。
3、(Lb5F2003)什么叫潜动?产生潜动的原因有哪些?答案：电能表在运行中，当负载电流等于零时，它的转盘会有超过一整圈的转动，这种现象叫潜动。
引起潜动的原因为：轻载补偿力矩补偿不当或电磁元件不对称等引起的。
从理论上讲可以将补偿力矩调整得恰到好处，但实际上作不到，至少电网电压是在一定范围波动的。
而补偿力矩是和电压的平方成正比的，所以当电压升高时就会引起轻载补偿力矩增大而引起潜动。

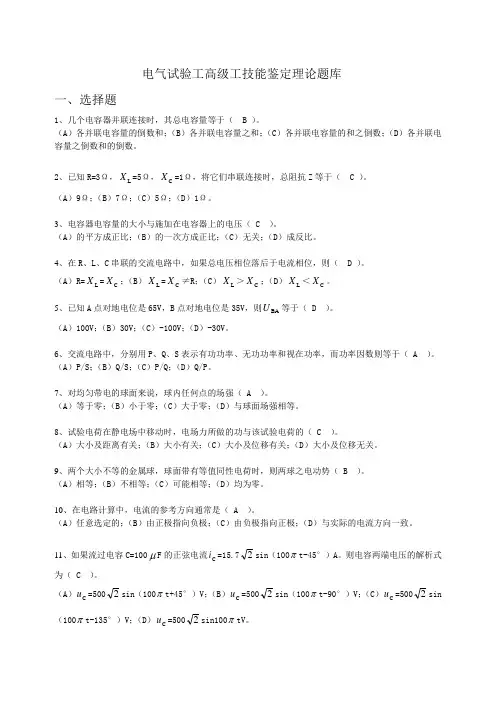

电气试验工高级工技能鉴定理论题库一、选择题1、几个电容器并联连接时，其总电容量等于（ B ）。
（A ）各并联电容量的倒数和；（B ）各并联电容量之和；（C ）各并联电容量的和之倒数；（D ）各并联电容量之倒数和的倒数。
2、已知R=3Ω，L X =5Ω，C X =1Ω，将它们串联连接时，总阻抗Z 等于（ C ）。
（A ）9Ω；（B ）7Ω；（C ）5Ω；（D ）1Ω。
3、电容器电容量的大小与施加在电容器上的电压（ C ）。
（A ）的平方成正比；（B ）的一次方成正比；（C ）无关；（D ）成反比。
4、在R 、L 、C 串联的交流电路中，如果总电压相位落后于电流相位，则（ D ）。
（A ）R=L X =C X ；（B ）L X =C X ≠R ；（C ）L X ＞C X ；（D ）L X ＜C X 。
5、已知A 点对地电位是65V ，B 点对地电位是35V ，则BA U 等于（ D ）。
（A ）100V ；（B ）30V ；（C ）-100V ；（D ）-30V 。
6、交流电路中，分别用P 、Q 、S 表示有功功率、无功功率和视在功率，而功率因数则等于（ A ）。
（A ）P/S ；（B ）Q/S ；（C ）P/Q ；（D ）Q/P 。
7、对均匀带电的球面来说，球内任何点的场强（ A ）。
（A ）等于零；（B ）小于零；（C ）大于零；（D ）与球面场强相等。
8、试验电荷在静电场中移动时，电场力所做的功与该试验电荷的（ C ）。
（A ）大小及距离有关；（B ）大小有关；（C ）大小及位移有关；（D ）大小及位移无关。
9、两个大小不等的金属球，球面带有等值同性电荷时，则两球之电动势（ B ）。
（A ）相等；（B ）不相等；（C ）可能相等；（D ）均为零。
10、在电路计算中，电流的参考方向通常是（ A ）。
（A ）任意选定的；（B ）由正极指向负极；（C ）由负极指向正极；（D ）与实际的电流方向一致。
继电保护职业技能鉴定试题库目录：选择题判断题简答题计算题绘图题论述题一、选择题以下每道题都有4个答案，其中只有一个正确答案，将正确答案填在括号内。
La5A1001 在直流电路中，电流流出的一端叫电源的(A)。
(A)正极；(B)负极；(C)端电压；(D)电动势。
La5A1002 在电路中，电流之所以能在电路中流动，是由于电路两端电位差而造成的，将这个电位差称为(A)。
(A)电压；(B)电源；(C)电流；(D)电容。
La5A2003 金属导体的电阻与(C)。
(A)导体长度无关；(B)导体截面无关；(C)外加电压无关；(D)材料无关。
La5A1004 交流电路中常用P、Q、S表示有功功率、无功功率、视在功率，而功率因数是指(B)。
(A)Q/P;(B)P/S;(C)Q/S ;(D)P/Q。
La5A2005一根长为1的均匀导线，电阻为8Ω，假设将其对折后并联使用，其电阻为(B)。
(A)4Ω；(B)2Ω；(C)8Ω；(D)1Ω。
La5A2006 在一恒压的电路中，电阻R增大，电流随之(A)。
(A)减小；(B)增大；(C)不变；(D)或大或小，不一定。
La5A2007电荷的根本特性是(A)。
(A)异性电荷相吸引，同性电荷相排斥；(B)同性电荷相吸引，异性电荷相排斥；(C)异性电荷和同性电荷都相吸引；(D)异性电荷和同性电荷都相排斥。
La5A2021有一个三相电动机。
当绕组连成星形接于380V的三相电源上，绕组连成三角形接于U1=220V的三相电源上。
这二种情况下，从电源输入功率(A)。
(A)相等；(B)差3；(C)差1/3；(D)差3倍。
La5A2021负载的有功功率为P，无功功率为Q，电压为U，电流为I，确定电抗X大小的关系式是(A)。
(A)X=Q／I2； (B)X=Q／I； (C)X=Q2／I2； (I)) X=UI2／Q。
La5A4010三角形连接的供电方式为三相三线制，在三相电动势对称的情况下，三相电动势相量之和等于(B)。

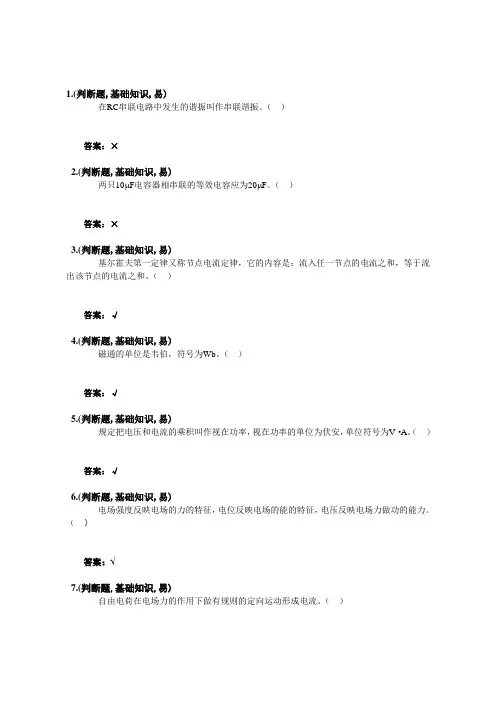

1.(判断题,基础知识,易)在RC串联电路中发生的谐振叫作串联谐振。
（）答案：×2.(判断题,基础知识,易)两只10μF电容器相串联的等效电容应为20μF。
（）答案：×3.(判断题,基础知识,易)基尔霍夫第一定律又称节点电流定律，它的内容是：流入任一节点的电流之和，等于流出该节点的电流之和。
（）答案：√4.(判断题,基础知识,易)磁通的单位是韦伯，符号为Wb。
（）答案：√5.(判断题,基础知识,易)规定把电压和电流的乘积叫作视在功率，视在功率的单位为伏安，单位符号为V·A。
（）答案：√6.(判断题,基础知识,易)电场强度反映电场的力的特征，电位反映电场的能的特征，电压反映电场力做功的能力。
（）答案：√7.(判断题,基础知识,易)自由电荷在电场力的作用下做有规则的定向运动形成电流。
（）答案：√8.(判断题,基础知识,易)磁通量的单位是特斯拉，单位符号为T。
（）答案：×9.(判断题,基础知识,易)在负载为三角形接法的三相对称电路中，线电压等于相电压。
（）答案：√10.(判断题,基础知识,易)检定证书必须有检定、核验人员签字并加盖检定单位印章。
（）答案：×11.(判断题,基础知识,较易)功率为100W、额定电压为220V的白炽灯，接在100V电源上，灯泡消耗的功率为25W。
（）答案：×12.(判断题,基础知识,较易)有一只量程为1mA、内阻为100Ω的1.0级毫安表，欲扩大量限至100mA，应在表头并联1000Ω的分流电阻。
（）答案：×13.(判断题,基础知识,较易)在三相对称电路中，功率因数角是指线电压与线电流之间的夹角。
（）答案：×14.(判断题,基础知识,较易)功率因数是有功功率与无功功率的比值。
（）答案：×15.(判断题,基础知识,较易)对电能表进行仲裁检定和对携带式电能表检定时，合格的，发给"检定证书"，不合格的，发给"检定结果通知书"。

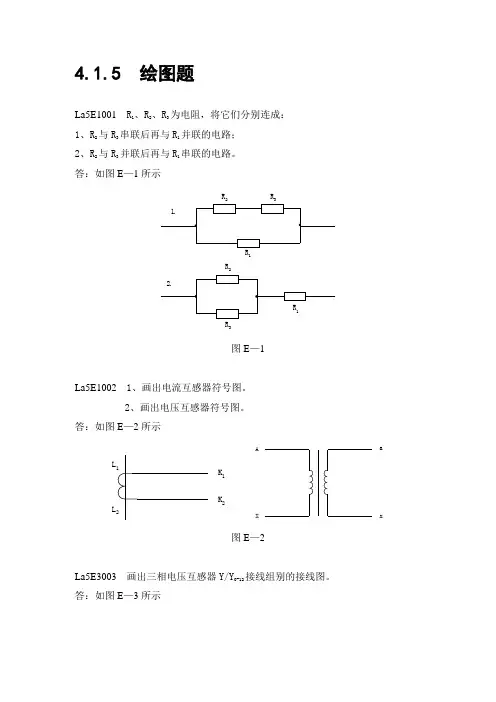

4.1.5 绘图题La5E1001 R 1、R 2、R 3为电阻，将它们分别连成： 1、R 2与R 3串联后再与R 1并联的电路； 2、R 2与R 3并联后再与R 1串联的电路。
答：如图E —1所示1RR R 2R 3图E —1La5E1002 1、画出电流互感器符号图。
2、画出电压互感器符号图。
答：如图E —2所示K 2L 2L 1K 1AX ax图E —2La5E3003 画出三相电压互感器Y/Y 0-12接线组别的接线图。
答：如图E —3所示A B Cabc 图E—3La4E2004 画出硅晶体三极管的图形符号，并标明各管脚的名称。
答：如图E—4所示（e极）（c极）图E—4La4E2005 现有电源变压器B（220V/12V）、整流二极管D、负载电阻R各一只，将它们连接成一个半波整流电路。
答：如图E—5所示~220VB图E—5La4E3006 现有电源变压器B一只，其参数为220V/2×12（副方有二个绕组），另有二只参数相同的整流二极管D和一负载电阻R，将它们连接成全波整流电路。
答：如图E—6所示~220VBDR12V~+-12V~图E—6La2E4007 有电源变压器B（220V/12V）一只、整流二极管D四只，滤波电容器C、限流电阻R、稳压管W和负载电阻RL各一只，将它们连接成全波桥式整流稳压电路。
答：如图E—7所示图E—7Lb5E1008 画出一进一出接线方式的单相电能表内外部接线图。
答：如图E—8所示相零负载图E—8Lb5E1009 画出二进二出接线方式的单相电能表内外接线图。
答：如图E—9所示相零图E—9Lb5E2010 画出由二台单相双线圈电压互感器连接的V-V型接线图。
答：如图E—10所示A X a xA X a xA B Cabc 图E—10Lb5E3011 画出一进一出接线方式的单相电能表经电流互感器TA接入，分用电压线和电流线的接线图。
答：如图E—11所示相零()火()地图E—11Lb4E2012 画出感应型单相电能表的简化相量图。

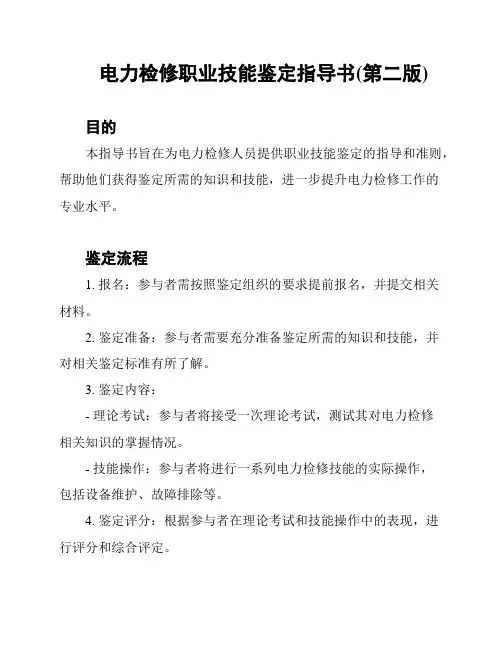

电力检修职业技能鉴定指导书(第二版)
目的
本指导书旨在为电力检修人员提供职业技能鉴定的指导和准则，帮助他们获得鉴定所需的知识和技能，进一步提升电力检修工作的
专业水平。
鉴定流程
1. 报名：参与者需按照鉴定组织的要求提前报名，并提交相关
材料。
2. 鉴定准备：参与者需要充分准备鉴定所需的知识和技能，并
对相关鉴定标准有所了解。
3. 鉴定内容：
- 理论考试：参与者将接受一次理论考试，测试其对电力检修
相关知识的掌握情况。
- 技能操作：参与者将进行一系列电力检修技能的实际操作，
包括设备维护、故障排除等。
4. 鉴定评分：根据参与者在理论考试和技能操作中的表现，进
行评分和综合评定。
5. 鉴定结果：参与者将根据评分结果，获得相应的职业技能鉴定证书或等级认定。
鉴定标准
鉴定标准根据电力检修职业技能的要求和实际工作情况制定，包括但不限于以下内容：
- 电力设备维护和保养
- 电力故障排除和修复
- 安全操作规范和措施
- 工作流程和配合能力
- 知识技能的专业程度
鉴定要求
参与者需要满足以下要求方可参加职业技能鉴定：
- 具备相关电力检修工作经验
- 具备一定的理论基础知识
- 具备相应的技能操作能力
- 遵守鉴定组织的相关规定和要求
更新与版权
本指导书为第二版，旨在不断根据行业发展进行更新和完善。
如有任何翻版和复制行为，请注明出处和版本信息。
以上为电力检修职业技能鉴定指导书(第二版)的简要内容和要点。
详细的内容请参阅完整版本，以获取更全面和具体的指导和准则。
电能表修校(第二版)11-064职业技能鉴定指导书-选择(总82页) --本页仅作为文档封面，使用时请直接删除即可--电能表修校(第二版)11-064职业技能鉴定指导书-选择1、(La5A1001)SI头中，( )都是SI词头。
(A)吉、拍、艾、百、毫、微； (B)皮、拍、阿、亿、厘；(C)万、兆、太、拍、艾；(D)分、千、吉、毫、太答案：A2、(La5A1002)下述电磁学单位中，属SI单位的中文符号是( )。
(A)奥斯特；(B)欧姆；(C)安／米；(D)千瓦·时。
答案：C3、(La5A1003)电能的SI单位是（）。
(A)J；(B)KWh；(C)kWh；(D)kW·h答案：A4、(La5A1004)关于计量检定人员应具备的业务条件，下列说法中，错误的说法是（）。
(A)具有中专(高中)或相当中专(高中)以上文化程度；(B)具有初中及以上文化程度；(C)能熟练地掌握所从事的检定项目的操作技能；(D)熟悉计量法律、法规。
5、(La5A1005)一个物体带有正电荷，是因为（）。
(A)另一个物体上的正电荷转移到该物体上了；(B)该物体获得了自由电子，电子过剩；(C)该物体有自由电子逸出；(D)该物体获得了正电荷。
答案：C6、(La5A1006)正弦交流电的三要素是（）。
(A)有效值、初相角和角频率；(B)有效值、频率和初相角；(C)最大值、角频率和初相角；(D)最大值、频率和初相角。
答案：C7、(La5A1007)未取得计量检定证件执行计量检定的以及使用未经考核合格的计量标准开展检定的，若未构成犯罪，应给予（）。
(A)行政处罚；(B)行政处分并处以罚款；(C)通报批评；(D)500元以下罚款。
答案：B8、(La5A1008)取得《制造计量器具许可证》的标志符号由（）三字组成。
(A)CMC；(B)CPA；(C)MMC；(D)CPC。
9、(La5A2009)作为统一全国量值最高依据的计量器具是（）。

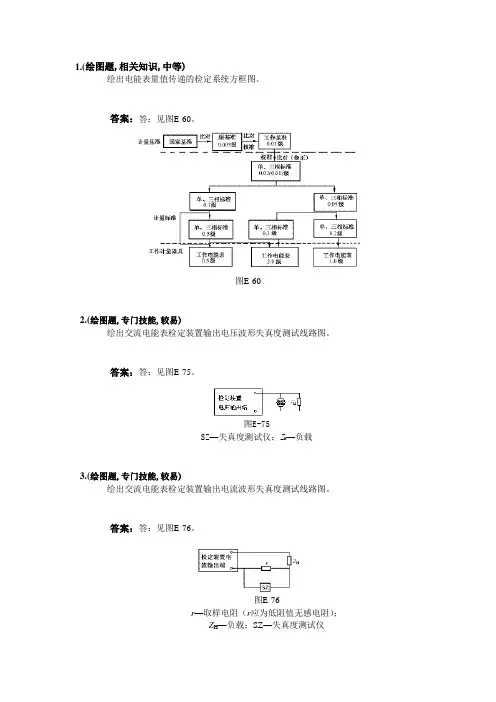

1.(绘图题,相关知识,中等)绘出电能表量值传递的检定系统方框图。
答案：答：见图E-60。
图E-602.(绘图题,专门技能,较易)绘出交流电能表检定装置输出电压波形失真度测试线路图。
答案：答：见图E-75。
图E-75SZ—失真度测试仪；Z H—负载3.(绘图题,专门技能,较易)绘出交流电能表检定装置输出电流波形失真度测试线路图。
答案：答：见图E-76。
图E-76r—取样电阻（r应为低阻值无感电阻）；Z H—负载；SZ—失真度测试仪4.(绘图题,专门技能,较难)绘出用三只单相标准表测定三相三线有功电能表三相误差的接线图。
答案：答：见图E-77。
当用标准电能表法检定时，监视功率因数的功率表或相位表与PW的接线图相同（图中略）。
图E-77PJ—被检电能表；PA—电流表；PV—电压表；TV—标准电压互感器；I—电流回路；U—电压回路；PW—标准功率表或标准电能表5.(绘图题,专门技能,较难)绘出检定三相三线有功电能表分组误差的接线图（执行JJG 307—2006《机电式交流电能表》）。
答案：答：见图E-78。
当用标准电能表法检定时，监视功率因数的功率表或相位表与PW的接线图相同（图中略）。
图E-78PJ—被检电能表；PA—电流表；PV—电压表；TV—标准电压互感器；I—电流回路；U—电压回路；PW—标准功率表或标准电能表6.(绘图题,专门技能,较难)绘出低压三相四线有功电能表与带有附加串联线圈三相四线无功电能表经电流互感器接入方式的联合接线图。
答案：答：见图E-79。
图E-797.(绘图题,专门技能,难)绘出JJG 314—1994《测量用电压互感器检定规程》规定的用互感器误差测量装置与一般的标准电压互感器检定单相电压互感器误差两种检定接线图［图（a）从低电位端取出差压进行误差检定，图（b）从高电位端取出差压进行误差检定］中任一种。
答案：答：见图E-80。
图E-80TV—供电电压互感器；V—误差测量装置的供电电压；TV o—标准电压互感器；∆V—标准电压互感器和被检电压互感器的差电压；TV x—被检电压互感器；Y—被检电压互感器的二次导纳（电压负荷箱）8.(绘图题,专门技能,难)绘出用三台单相标准电压互感器按YNd11连接组接线检定内相角为60°的三相三线无功电能表的接线图（执行JJG 307—2006《机电式交流电能表》）。
电能表修校--简答电能表修校(第二版)11-064职业技能鉴定指导书-简答1、(La5C1001) 按《中华人民共和国计量法》规定的法定计量单位分别写出以下量的单位符号：有功电能、无功电能、有功功率。
答案：(1)有功电能——kw·h。
(2)无功电能——var·h。
(3)有功功率——kW。
2、(La5C1002) 何谓正弦交流电的三要素? 答案：最大值、角频率和初相角是正弦交流电的三要素。
3、(La5C1003) 什么叫线电压和相电压? 答案：(1)在交流电路中，每相与零线之间的电压称为相电压。
(2)在三相交流电路中，相与相之间的电压称为线电压。
4、(La5C2004) 电流的方向是如何规定的?它与自由电子的运动方向是否相同? 答案：习惯上规定正电荷运动的方向为电流的方向，因此在金属导体中电流的方向和自由电子的运动方向相反。
5、(La5C2005) 什么叫无功功率? 答案：在具有电感或电容的电路中，电感或电容在半周期的时间里将贮存的磁场(或电场)能量送给电源，与电源进行能量交换，并未真正消耗能量，与电源交换能量的速率的振幅被称为无功功率。
6、(La5C2006) 什么叫视在功率和功率因数? 答案：(1)在具有电阻和电抗的电路中，电流与电压的乘积称为视在功率。
(2)功率因数又称“力率”，是有功功率与视在功率之比，通常用cosφ表示：功率因数(cosφ)=有功功率（kW）/视在功率(kV·A) 7、(La5C2007) 何谓三相三线制? 答案：三相电路中，从电源中引出三根导线供电，不引出中性线时，称为三相三线制。
8、(La5C2008) 什么叫整流? 答案：整流是利用二极管或其他单向导电性能的元件，把交流电变为脉动的直流电，再经过滤波与稳压变为波形平坦的直流电。
9、(La5C2009) 三相电路中，中性线的作用是什么?答案：中性线的作用就是当不对称的负载接成星形连接时，使其每相的电压保持对称。
11-064_计算_电能表修校工_全部92电力行业技能鉴定题库1、(La5D1001)用2.5级电压表的200V档，在额定工作条件下测量某电压值，其指示值为175.0V，试求测量结果可能出现的最大相对误差，并指出实际值的范围。
解：答：实际值的范围在170V与180V之间。
2、(La5D3002)如图所示，Uab=6V，R1=12Ω，R2=24Ω，R3=12Ω，R4=4Ω，求电流I。
解：答：电流I等于1A。
3、(La5D3003)某用户供电电压为220V，测得该用户电流为11A，有功功率为2kW，求该用户的功率因数。
解：答：该用户的功率因数约为0.83。
4、(La5D3004)有两只电动势为1.5V，内阻r1为0.05Ω的干电池，串联后向电阻R为50Ω的用电器供电。
问用电器吸收的功率为多少?若将其中一个电池用电动势为1.0V，内阻r2为20Ω的废旧电池替换时，用电器吸收的功率是多少?解：答：两种情况下，用电器吸收的功率分别为0.18W和0.064W。
5、(La5D3005)用架盘天平称量某物质量，设测量结果为100.2g。
其值为100.0g。
问用架盘天平测量质量的绝对误差是多少?在100g时的示值相对误差是多少?修正值是多少?解：答：绝对误差为0.2；相对误差为0.2％；修正值为-0.2％。
6、(La5D3006)有3只标称值均为1kΩ的电阻，用0.01级的电桥测量，其阻值依次为1000.2Ω、1000.1Ω和1000.5Ω，求三只电阻串联后的等效电阻及其合成误差。
解：答：等效电阻为3000.8Ω，合成误差为0.3Ω。
7、(La5D3007)励磁电流表的读数为1500A，已知仪表在该点的修正值-4.5A，在使用温度下仪表的附加误差是2.5A，由于导线电阻与规定值不相符，在使用温度下引起的附加误差是一3.5A，求电流的相对误差。
解：答：电流的相对误差为-0.37％。
8、(La5D4008)在图所示的电路中，要使图(a)与图(b)电路的等效电阻相等，R应等于多少?解：答：答:R=20Ω9、(La5D4009)在匀强磁场中，把长为20cm的导线和磁场成垂直放置，在导线中通10A电流时，受到的作用力为0．01N，求磁场强度多大?(设空气中的磁导率μ=μ^^0=4π×10^-7H/m)。
1.(判断题,基础知识,易)电能表是专门用来测量电能的一种表计。
（）答案：√2.(判断题,基础知识,易)国际单位制的基本单位，国际上简称为SI基本单位。
SI基本单位共有9个。
（）答案：×3.(判断题,基础知识,易)1焦耳是当1N的力作用在力的方向上移动1m距离所做的功。
（）答案：√4.(判断题,基础知识,易)在串联电路中流过各电阻的电流都不相等。
（）答案：×5.(判断题,基础知识,易)当电路中某一点断线时，电流I等于零，称为开路。
（）答案：√6.(判断题,基础知识,易)1kW·h=3.6√108J（）答案：×7.(判断题,基础知识,易)当磁铁处于自由状态时，S极指向北极，N极指向南极。
（）答案：√8.(判断题,基础知识,易)磁场强的地方，磁力线密集；磁场弱的地方，磁力线稀疏。
（）答案：√9.(判断题,基础知识,易)在100 的电阻器中通以5A电流，则该电阻器消耗功率为500W。
（）答案：×10.(判断题,基础知识,易)计量检定必须按照国家计量检定系统表进行，必须执行计量检定规程。
（）答案：√11.(判断题,基础知识,易)加强计量监督管理最核心的内容是保障国家计量单位制的统一和量值的准确可靠。
这也是计量立法的基本点。
（）答案：√12.(判断题,基础知识,易)《中华人民共和国电力法》已由中华人民共和国第八届全国人民代表大会常务委员会第十七次会议于1995年12月28日通过。
自1996年4月1日起施行。
（）答案：√13.(判断题,基础知识,易)电阻是表征导体对电流的阻碍作用的物理量。
（）答案：√14.(判断题,基础知识,易)电场强度反映电场的力的特征，电位反映电场的能的特征，电压反映电场力做功的能力。
（）答案：√15.(判断题,基础知识,易)近似数0.008 00为六位有效位数。
（）答案：×16.(判断题,基础知识,易)正弦交流量的三要素：角频率、初相角和时间。
变电检修职业技能鉴定指导书（第二版）变电检修职业技能鉴定指导书（第二版）La5C3002什么叫电阻温度系数?导体电阻与温度有什么关系?答:当温度每升高1?时，导体电阻的增加值与原来电阻的比值，叫做电阻温度系数，它的单位是1/?，其计算公式为a=(R-R)/[R(t-t)] 21121式中 R—温度为t时的电阻值，Ω;( 1lR—温度为t时的电阻值，Ω。
22La5C5003什么是集肤效应?有何应用?答:当交变电流通过导体时，电流将集中在导体表面流通，这种现象称为集肤效应。
为了有效地利用导体材料和使之散热，大电流母线常做成槽形或菱形，另外，在高压输配电线路中，利用钢芯绞线代替铝绞线，这样既节省了铝导体，又增加了导线的机械强度。
Lb5C1004高压断路器的主要作用是什么?答:其主要作用为:(1)能切断或闭合高压线路的空载电流。
(2)能切断与闭合高压线路的负荷电流。
(3)能切断与闭合高压线路的故障电流。
(4)与继电保护配合，可快速切除故障，保证系统安全运行。
Lb5C2006断路器灭弧室的作用是什么?灭弧方式有几种?答:作用是熄灭电弧。
灭弧方式有纵吹、横吹及纵横吹。
Lb5C3004007 SW6-110型断路器中，压油活塞的作用是什么?答:压油活塞的作用包括以下4个方面:(1)有利于开断小电流。
(2)有利于提高重合闸时的灭弧能力。
(3)在开断容性电流时无重燃现象。
(4)可促进油的更新循环，对静触头有保护作用。
Lb5C5011 三相交流电与单相交流电相比有何优点?答:优点有以下3点:(1)制造三相发电机、变压器都较制造单相发电机和变压器省材料，而且构造简单、性能优良。
(2)同样材料制造的三相电机，其容量比单相电机大50,。
(3)输送同样的电能，三相输电线同单相输电线相比，可节省有色金属25,，且电能损耗较单相输电时少。
Lb4C3013说出CD210型合闸电磁铁的检修步骤?答:检修步骤如下((1)拧下固定螺杆，取下电磁铁;(2)检查、清扫铁芯、顶杆、铜套，修整变形;(3)组装电磁铁。
电能表修校(第二版)11-064职业技能鉴定指导书-绘图1、(La5E1001)绘出单相自耦调压器接线图(输入220V，输出0～250V可调)。
答案：如图所示。
2、(La5E1002)Z1、Z2、Z3为复阻抗，将它们分别连接成:(1)Z2与Z3串联后再与Z1并联的电路。
(2)Z2与Z3并联后再与Z1串联的电路。
答案：所连电路如图(a)、(b)所示3、(La4E1003)画出NPN型晶体三极管的图形符号，并标明各管脚的名称。
答案：如图所示。
4、(La3E3004)有电源变压器TV(220V／12V)一只，参数相同整流二极管V二只，稳压管W、滤波电容器C、限流电阻器R和电阻器R1各一只，将它们接成全波整流直流稳压电路。
答案：见图所示。
5、(La3E3005)画出硅晶体二=二极管的正向伏安特性图。
答案：见图所示。
6、(La3E3006)有一稳压管的稳压值为8V、最大稳定电流为15mA(见图)，画出其反向伏安特性图。
答案：见图所示7、(La2E2007) 答案：见图所示。
8、(La2E2008) 答案：见图所示。
9、(La2E4009)用运算放大器、电阻器R、电容器C各一只，连接成一积分电路。
答案：见图所示10、(La2E4010)用运算放大器、电阻器R、电容器C各一只连接成一微分电路。
答案：见图所示。
11、(La2E4011)有运算放大器、输入电阻器RI(阻值为Ri)、反馈电阻器RF(阻值为Rf)各一只，将它们连接成反相输入电压并联负反馈的运算放大器电路，使Uo／Us=－(Rf／Ri)}其中U0为电路的输出电压，Us为电路的输入电压。
答案：见图所示。
12、(La1E4012)有运算放大器、输入电阻器RI(阻值为Ri)、反馈电阻器RF(阻值为Rf)各一只，将它们连接成同相输入运算放大器电路，使该电路电压放大倍数=(Ri十Rf)／Ri答案：见图所示。
13、(Lb5E1013)绘出电能表检定装置中升压器的原理接线图。
电能表修校技师2版(11－064)电⼒职业技能考试<<电能表修校>>技师理论试卷⼀、选择题(请将正确答案的代号填⼊括号内,每题1分,共68题)1(La2A1053).保证功放电路稳定输出的关键部分是( )。
(A)保护电路；(B)稳幅电路；(C)阻抗匹配电路；(D)控制电路。
答案:B2(La2A1054).下列说法中，错误的是( )。
(A)电压串联负反馈电路能放⼤电压，电流并联负反馈电路能放⼤电流；(B)引⼊串联负反馈后，放⼤电路的输⼊电阻将增⼤；(C)引⼊电流负反馈后，放⼤电路的输出电阻将增加；(D) 电流并联负反馈电路能将输⼊电压变换为输出电流。
答案:D3(La2A1055).在继电保护的原理接图中，⼀般C代表电容，QF代表( )。
(A)消弧线圈；(B)跳闸线圈；(C)断路器；(D)电压继电器。
答案:C4(La2A1056).下述论述中，正确的是( )。
(A)当计算电路时，规定⾃感电动势的⽅向与⾃感电压的参考⽅向都跟电流的参考⽅向⼀致。
(B)⾃感电压的实际⽅向始终与⾃感电动势的实际⽅向相反；(C)在电流增加的过程中，⾃感电动势的⽅向与原电流的⽅向相同；(D)⾃感电动势的⽅向除与电流变化⽅向有关外，还与线圈的绕向有关。
这就是说，⾃感电压的实际⽅向就是⾃感电动势的实际⽅向。
答案:B5(La2A1057).( )保护不反应外部故障，具有绝对的选择性。
(A)过电流；(B)低电压；(C)距离；(D)差动。
答案:D6(La2A2058).对法拉第电磁感应定律的理解，正确的是( )。
(A)回路中的磁通变化量越⼤，感应电动势⼀定越⾼；(B)回路中包围的磁通量越⼤，感应电动势越⾼；(C)回路中的磁通量变化率越⼤，感应电动势越⾼；(D)当磁通量变化到零时，感应电动势必为零。
答案:C7(La2A2059).两个线圈的电感分别为0.1H和0.2H，它们之间的互感是0.2H，当将两个线圈作正向串接时，总电感等于( )H。
电能表修校职业技能鉴定指导书4.1.1 选择题La3A1036 应用右手定则时，姆指所指的是（A）。
A、导线切割磁力线的运动方向B、磁力线切割导线的方向C、导线受力后的运动方向D、在导线中产生感应电动势的方向La3A1037 把一只电容和一个电阻串联在220V交流电源上，已知电阻上的压降是120V，所以电容器上的电压为（C）。
A、100VB、120VC、184VD、220VLa3A1038 当电容器C1、C2、C3串联时，等效电容为（C）。
A、 B、C、 D、La3A2039 关于电位、电压和电动势，正确的说法是（A）。
Ａ、电位是标量，没有方向性，但它的值可为正、负或零。
Ｂ、两点之间的电位差就是电压，所以，电压也没有方向性。
Ｃ、电压和电动势是一个概念，只是把空载时的电压称为电动势。
Ｄ、电动势也没有方向。
La3A2040 将电动势为1.5伏，内阻为0.2 欧的四个电池并联后，接入一阻值为1.45欧的负载，此时负载电流为（B）安。
A、2B、1C、0.5D、3La3A2041 关于磁场强度和磁感应强度的说法，下列说法中，错误的说法是（D）。
A、磁感应强度和磁场强度都是表征增长率强弱和方向的物理量，是一个矢量。
B、磁场强度与磁介质性质无关。
C、磁感应强度的单位采用特斯拉。
D、磁感应强度与磁介质性质无关。
La3A2042 单相桥式整流电路与半波整流电路相比，桥式整流电路的优点是：变压器无需中心抽头，变压器的利用率较高，且整流二极管的反向电压是后者的（A），因此获得了广泛的应用。
A、1/2B、C、2D、/2La3A2043 在直观检查电子部件时，为防止（B）对电子部件的损坏，不得用手直接触摸电子元器件或用螺丝刀、指钳等金属部分触及器件和焊点。
A、灰尘B、静电放电C、感应电流D、振动La3A2044 关于磁感应强度，下面说法中错误的是（A）。
A、磁感应强度B和磁场H有线性关系，H定了，B就定了。
B、B值的大小与磁介质性质有关。
电能表修校(第二版)11-064职业技能鉴定指导书-判断1、(La5B1001)电能表是专门用来测量电能的一种表计。
( )答案：√2、(La5B1002)国际单位制的基本单位，国际上简称为SI基本单位。
SI基本单位共有9个。
( )答案：×3、(La5B1003)焦耳是当1N的力作用在力的方向上移动1m 距离所作的功。
( ) 答案：√4、(La5B1004)在串联电路中流过各电阻的电流都不相等。
( )答案：×5、(La5B1005)当电路中某一点断线时，电流I等于零，称为开路。
( )答案：√6、(La5B1006)1kW·h=3．6×10^8 J ( )答案：×7、(La5B1007)当磁铁处于自由状态时，S极指向北极，N极指向南极。
( )答案：√8、(La5B1008)磁场强的地方，磁力线密集；磁场弱的地方，磁力线稀疏。
( )答案：√9、(La5B1009)在100Ω的电阻器中通以5A电流，则该电阻器消耗功率为500W。
( ) 答案：×10、(La5B1010)计量检定必须按照国家计量检定系统表进行，必须执行计量检定规程。
( )答案：√11、(La5B1011)加强计量监督管理最核心的内容是保障国家计量单位制的统一和量值的准确可靠。
这也是计量立法的基本点。
( )答案：√12、(La5B1012)《中华人民共和国电力法》已由中华人民共和国第八届全国人民代表大会常务委员会第十七次会议于1995年12月28日通过。
自1996年4月1日起施行。
( )答案：√13、(La5B1013)电阻是表征导体对电流的阻碍作用的物理量。
( )答案：√14、(La5B1014)电场强度反映电场的力的特征，电位反映电场的能的特征，电压反映电场力做功的能力。
( )答案：√15、(La5B1015)近似数0.00800为六位有效位数。
( )答案：×16、(La5B1016)正弦交流量的三要素：角频率、初相角和时间。
( )答案：×17、(La5B1017)交流电的周期和频率互为倒数。
( )答案：√18、(La5B2018)既有大小，又有方向的量叫标量。
( )答案：×19、(La5B2019)已知a，b两点之间的电位差Uab=-16V，若以点a为参考电位(零电位)时，则b点的电位是16V。
( )答案：√20、(La5B2020)电压单位V的中文符号是伏。
( )答案：√21、(La5B2021)金属导体的电阻除与导体的材料和几何尺寸有关外，还和导体的温度有关。
( )答案：√22、(La5B2022)在电阻为1012的负载中，要流过5A的电流必须有50V的电压。
( ) 答案：√23、(La5B2023)一只量限为100V，内阻为10kQ的电压表测量80V的电压时，在表内流过的电流是10mA。
( )答案：×24、(La5B2024)电阻率的倒数为电导率，单位是S／m。
( )答案：√25、(La5B2025)将两根长度各为10m，电阻各为10Ω的导线并接起来，总的电阻为5Ω。
( )答案：√26、(La5B2026)计量器具经检定不合格的，应在检定证书上注明不合格。
( )答案：×27、(La5B2027)在书写单位词头时，10^3及以上的词头用大写字母，其余为小写字母。
( )答案：×28、(La5B2028)计量器具检定合格的，由检定单位出具检定结果通知书。
( )答案：×29、(La5B2029)《中华人民共和国计量法》于一九八六年七月一日起施行。
( )答案：√30、(La5B3030)载流线圈内部磁场的方向可根据线圈的右手螺旋定则来确定。
( )答案：√31、(La5B3031)感应电流的方向跟感应电动势的方向是一致的，即感应电流由电动势的高电位流向低电位。
( )答案：×32、(La5B3032)有三个电阻并联使用，它们的电阻比是1:3:5，所以，通过三个电阻的电流之比是5:3:1。
( )答案：×33、(La5B3033)当使用电流表时，它的内阻越小越好；当使用电压表时，它的内阻越大越好。
( )答案：√34、(La5B3034)磁场的方向可用左手定则来确定。
( )答案：√35、(La5B3035)准确度是表示测量结果中系统误差大小的程度。
( )答案：√36、(La5B4036)《中华人民共和国计量法》的内容有六章三十五条。
( )答案：×37、(La5B4037)两只额定电压为220V的白炽灯泡，一个是100W，一个是40W。
当将它们串联后，仍接于220V线路这时100W灯泡亮，因为它的功率大。
( ) 答案：×38、(La5B4038)把一条32Ω的电阻线截成4等份，然后将4根电阻线并联，并联后的电阻为8Ω。
( )答案：√39、(La4B1039)用于表达允许误差的方式有绝对误差、引用误差、相对误差。
( ) 答案：×40、(La4B1040)在RC串联电路中发生的谐振叫作串联谐振。
( )答案：×41、(La4B1041)两只10μF电容器相串联的等效电容应为20μF。
( )答案：√42、(La4B1042)基尔霍夫第一定律又称节点电流定律，它的内容是：流人任一节点的电流之和，等于流出该书点的电流之和。
( )答案：√43、(La4B1043)磁通的单位是韦伯，符号为Wb。
( )答案：√44、(La4B1044)规定把电压和电流的乘积叫作视在功率，视在功率的单位为伏安，单位符号为V．A。
( )答案：×45、(La4B1045)自由电荷在电场力的作用下做有规则的定向运动形成电流。
( )答案：√46、(La4B1046)磁通量的单位是特斯拉，单位符号为T。
( )答案：×47、(La4B1047)在负载为三角形接法的三相对称电路中，线电压等于相电压。
( )答案：√48、(La4B1048)检定证书必须有检定、核验人员签字并加盖检定单位印章。
( )答案：×49、(La4B2049)功率为100W，额定电压为220V的白炽灯，接在100V电源上，灯泡消耗的功率为25W。
( )答案：×50、(La4B2050)有一只量程为1mA、内阻为100Ω的1.0级毫安表，欲扩大量限至100mA应在表头并联1000Ω的分流电阻。
( )答案：×51、(La4B2051)对电能表进行仲裁检定和对携带式电能表检定时，合格的，发给“检定证书”，不合格的，发给“检定结果通知书”。
( )答案：√52、(La4B2052)在三相对称电路中，功率因数角是指线电压与线电流之问的夹角。
( ) 答案：×53、(La4B2053)功率因数是有功功率与无功功率的比值。
( )答案：×54、(La4B2054)三相电路中，线电压为100V，线电流2A，负载功率因数为0.8，则负载消耗的功率为277.1W。
( )答案：√55、(La4B2055)在三相对称Y型接线电路中，线电流等于10A，所以相电流也等于10A。
( )答案：√56、(La4B3056)有一个R、L串联电路，已知外加电压220V,R=100Ω，L=0.5H，频率为50Hz，那么电路中的电流应是0．8A。
( )答案：×57、(La4B3057)当晶体管的发射结正偏，集电结正偏时，晶体管处于饱和状态。
( )答案：×58、(La4B3058)电阻真值是1000Ω，测量结果是1002Ω，则该电阻的误差是0.2％。
( ) 答案：×59、(La3B2059)磁场强度单位名称是“安培每米”，简称“安每米”。
( )答案：√60、(La3B2060)有一个电路，所加电压为u，当电路中串联接入电容后，若仍维持原电压不变，电流增加了，则原电路是感性的。
( )答案：√61、(La3B3061)三只0.1级的电阻串联后，其合成电阻的最大可能相对误差是0.3％。
( )答案：×62、(La3B3062)(绝对)测量误差国际通用定义是测量结果减去被测量的(约定)真值。
( )63、(La2B1063)大用户实行的两部制电价其中，基本电费以需量作为计算依据。
( )答案：×64、(Lb5B1064)电能表满载调整装置用来调整制动力矩。
( )答案：√65、(Lb5B1065)电流互感器一次L1为流入端，那么二次K1流入端。
( )答案：√66、(Lb5B2066)起动试验中，字轮式计度器同时进位的字轮多于2个。
( )答案：√67、(Lb5B2067)有功电能的计量单位的中文符号是千瓦·时。
( )答案：√68、(Lb5B2068)在感应式电能表的电压铁芯上设置的磁分路导电的短路片，其作用是改变制动力矩的大小。
( )69、(Lb5B2069)电能表指示转盘上供计读转数的色标应为转长的10％。
( )答案：×70、(Lb5B2070)由于电能计量实验室的环境对检验电能表有，因此对实验室温度的要求为20℃，湿度为85％。
( )答案：×71、(Lb5B2071)电能表铭牌上电流标准为3(6)A，其中括表示最大电流。
( )答案：√72、(Lb5B2072)校核电能表的常数，实质上是指校核计度器比和电能表常数是否相符。
( )答案：√73、(Lb5B2073)电能表的基本误差随着负载电流和功率因数变化的关系曲线称为电能表的特性曲线。
( )答案：√74、(Lb5B2074)驱动元件由电流元件和电压元件组成。
( )答案：√75、(Lb5B2075)电能表的电压铁芯磁分路结构的作用是将电压磁通分为电压工作磁通和非工作磁通两部分。
( )答案：√76、(Lb5B2076)电能表潜动的主要原因是轻负载补偿不当或电磁元件装配位置不对称引起的。
( )答案：√77、(Lb5B2077)感应系电能表的转盘是用纯铝板制成的，这是因为铝的导电率高、重量轻、不易变形。
( )答案：√78、(Lb5B2078)感应型电能表的转盘转动的快慢决定于瞬时转矩在一个周期内的平均值。
( )答案：√79、(Lb5B2079)在轻载时，摩擦力矩和电压铁芯的非线性对电能表误差影响最大。
( ) 答案：×80、(Lb5B2080)一个交变磁通穿过转盘时，与其在转盘上感生的涡流之间相互作用产生转矩，其大小与磁通和电流的乘积成正比。
( )答案：×81、(Lb5B2081)一般感应系电能表的U型电流铁芯的开口处安装了一块比铁芯截面小的磁分路块，它的作用与电压铁芯的磁分路作用相同。
( )答案：×82、(Lb5B2082)感应系电能表的驱动力矩是由电压元件和电流元件产生的，电压元件的功率消耗要比电流元件小。
