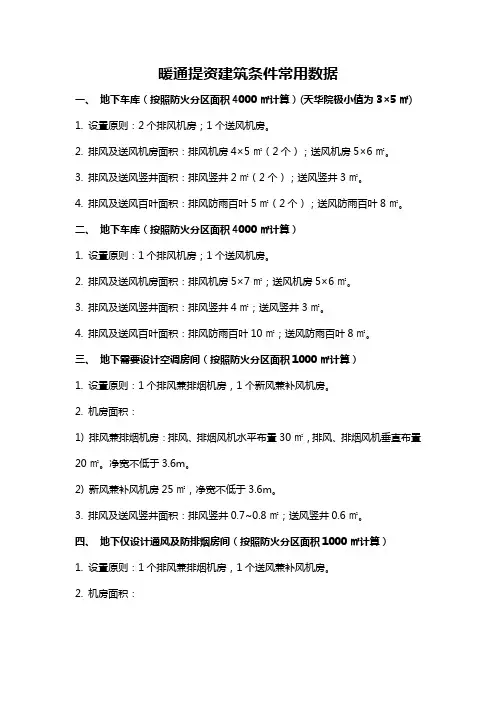

暖通提资建筑条件常用数据一、地下车库(按照防火分区面积4000㎡计算)(天华院极小值为3×5㎡)1. 设置原则:2个排风机房;1个送风机房。
2. 排风及送风机房面积:排风机房4×5㎡(2个);送风机房5×6㎡。
3. 排风及送风竖井面积:排风竖井2㎡(2个);送风竖井3㎡。
4. 排风及送风百叶面积:排风防雨百叶5㎡(2个);送风防雨百叶8㎡。
二、地下车库(按照防火分区面积4000㎡计算)1. 设置原则:1个排风机房;1个送风机房。
2. 排风及送风机房面积:排风机房5×7㎡;送风机房5×6㎡。
3. 排风及送风竖井面积:排风竖井4㎡;送风竖井3㎡。
4. 排风及送风百叶面积:排风防雨百叶10㎡;送风防雨百叶8㎡。
三、地下需要设计空调房间(按照防火分区面积1000㎡计算)1. 设置原则:1个排风兼排烟机房,1个新风兼补风机房。
2. 机房面积:1) 排风兼排烟机房:排风、排烟风机水平布置30㎡,排风、排烟风机垂直布置20㎡。
净宽不低于3.6m。
2) 新风兼补风机房25㎡,净宽不低于3.6m。
3. 排风及送风竖井面积:排风竖井0.7~0.8㎡;送风竖井0.6㎡。
四、地下仅设计通风及防排烟房间(按照防火分区面积1000㎡计算)1. 设置原则:1个排风兼排烟机房,1个送风兼补风机房。
2. 机房面积:1) 排风兼排烟机房:排风、排烟风机水平布置30㎡,排风、排烟风机垂直布置20㎡。
净宽不低于3.6m。
2) 送风兼补风机房25㎡,净宽不低于3.6m。
3. 排风及送风竖井面积:排风竖井0.4~0.5㎡;送风竖井0.4㎡。
五、机械防烟注意:1) 以下表格风量按照开启2.00m×1.60m的双扇门确定。
当采用单扇门时,其风量可乘以0.75系数计算;当有两个或两个以上出入口时,其风量应乘以1.5~1.75系数计算。
开启门时,通过门的风速不易小于0.7m/s。
2) 如果防烟楼梯间为剪刀楼梯间,则防烟楼梯间的加压送风量应乘以2.0系数。

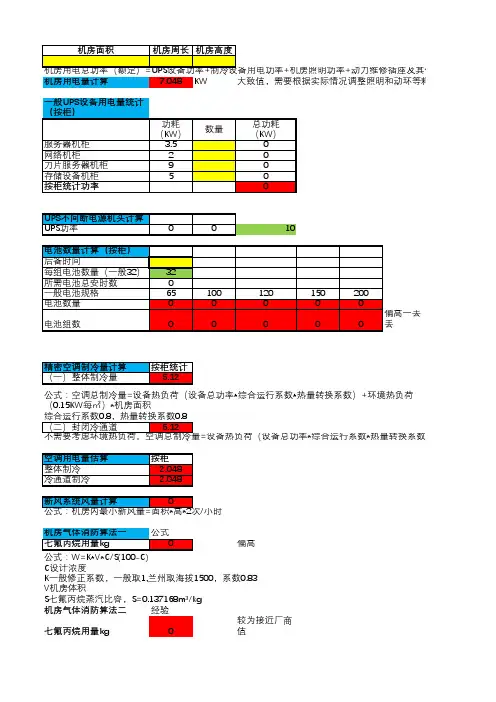

机房用电量计算7.048KW
偏高
机房气体消防算法二经验七氟丙烷用量kg 0较为接近厂商值
大致值,需要根据实际情况调整照明和动环等耗电量,暂按机房用电总功率(额定)=UPS设备功率+制冷设备用电功率+机房照明功率+动力维修插座及其他动力配套公式:空调总制冷量=设备热负荷(设备总功率*综合运行系数*热量转换系数)+环境热负荷(0.15KW每㎡)*机房面积
公式:W=K*V*C/S(100-C)C设计浓度
K一般修正系数,一般取1,兰州取海拔1500,系数0.83V机房体积
S七氟丙烷蒸汽比容,S=0.137168m³/kg
公式:W=K2*V
K2=0.65kg/m³,V房间体积
kg_L的转换
标准钢瓶体积有40、70、90、120升,七氟丙烷的最大充装比例为1.15kg/L,并需要在充装时留有余量,一般按照1 kg_L-2
力配套系统功率(按照2KW参考,可按实际情况调整),暂按照照明以及插座等5KW
输入
按需调整
输出
量,一般按照1:1的比例,再减2-3公斤计算。
根据冷负荷,查到各个风机盘管的管径,(EXCEL)空调水管选择计算表或中央空调水管道配比一览表,算得各主管的管径。
冷冻水泵的水流量是冷水机组蒸发器的水流量的1.1倍
冷冻水泵扬程Hmax=△P1+△P2+0.05L (1+K)
△P1为冷水机组蒸发器的水压降。
△P2为该环中并联的各占空调未端装置的水压损失最大的一台的水压降。
mH2O
L为该最不利环路的管长
K为最不利环路中局部阻力当量长度总和和与直管总长的比值,当最不利环路较长时K值取0.2~0.3,最不利环路较短时K值取0.4~0.6
膨胀水箱一般按冷冻水系统管路总水容量的2%--3%选择,
冷却水
根据冷却水流量,冷却水流量L(m3/h)=Q×(1.15~1.2)/(4.5~5)×1.163计
算,
,D=L/0.785×0.785×3600×流速(M/S)计算冷却水管径,或者按
中央空调水管道配比一览表选出冷却水管径
冷却水泵的水流量是冷水机组(冷凝器)的水流量的1.1倍,
冷却水泵的扬程H=1.1(制冷机组冷凝器水阻力+冷却塔提升高度+5+L×0.06)
冷却塔的水流量是冷却水流量的1.2倍
冷却系统的补水量应为循环水量的1%-1.6%。
(建筑暖通工程)暖通设计最全估算经验数据第一章设计参考规范及标准 4一、通用设计规范: 4二、专用设计规范: 4三、专用设计标准图集: 5第二章设计参数 5一、商业和公共建筑物的空调设计参数ASHRAE 5二、舒适空调之室内设计参数日本 6三、新风量 71、每人的新风标准ASHRAE72、最小新风量和推荐新风量UK83、各类建筑物的换气次数 UK84、各场所每小时换气次数94、每人的新风标准UK 95、考虑节能的基本新风量(1/s人)(日本) 106、办公室环境卫生标准日本107、民用建筑最小新风量10第三章空调负荷计算13一、不同窗面积下,冷负荷之分布%13二、负荷指标(估算)(仅供参考) 13三、空调冷负荷法估算冷指标。
空调冷负荷法估算冷指标(W/m2空调面积)见下表14四、按建筑面积冷指标进行估算建筑面积冷指标16五、建筑物冷负荷概算指标香港17六、各类建筑物锅炉负荷估算W/m3℃ 18七、热损失概算W/m℃18八、冷库冷负荷概算指标18第四章风管系统设计19一、通风管道流量阻力表191、缩伸软管摩擦阻力表192、镀锌板风管摩擦阻力表19二、室内送回风口尺寸表221、风口风量冷量对应表222、不同送风方式的风量指标和室内平均流速ASHRAE23三、室内风管风速选择表231、低速风管系统的推荐和最大流速m/s232、低速风管系统的最大允许速m/s233、通风系统之流速m/s24四、室内风口风速选择表241、送风口风速242、以噪音标准控制的允许送风流速m/s253、推荐的送风口流速m/s254、送风口之最大允许流速m/s 255、回风口风速256、回风格栅的推荐流速m/s267、百叶窗的推荐流速m/s268、逗留区流速与人体感觉的关系269、顶棚散流器送风量2610、侧送风口送风量27五、室内风口的简单布置291、送风口布置间距 292、标准型号风盘所接散流器的尺寸表-办公室293、散流器布置294、空调房间允许最大送风温差℃305、工艺性空气调节空调房间允许最大送风温差. 306.1、厨房通风问题 306.2如何确定厨房的通风量306.3厨房通风设计中的几个问题 327、消声器、静压箱总结358.风管贴吸音材料风道的衰减量(日本)369.风管的自然衰减量(只有直风道dB/m,其它都是dB)36六、防排烟设计37第五章管道系统设计41一、空调管路系统的设计原则41二、管路系统的管材42三、供回水总管上的旁通阀与压差旁通阀的选择42四、空调水系统管径的确定 44五、冷冻水泵扬程估算方法 451、水泵扬程简易估算法462、冷冻水泵扬程实用估算方法463、水泵扬程设计48六、冷却水系统的设计481、冷却水系统的补水量482、冷却水循环系统设计中应注意的几个问题:49七、冷凝水管道设计49八、分汽缸、分水器、集水器尺寸的确定50九、膨胀水箱的容积计算53十、空压管道管径选择表55十一、空调水处理系统56十二、保温 56十三、阀门选用57第六章空调设备选型58一、机组选型58二、机组选型案例58三、辅助设备591、冷却塔592、水泵的选型: 593、热泵中央空调系统水量计算604、冷冻水和冷却水流量估算615、设备水压力降估算(日本)616、制冷机冷却水量估算表61第七章自控系统设计62第八章材料、设备资料62一、钢板和铝板的厚度和重量ASHRAE 62二、角钢和角铝的规格和重量ASHRAE 62三、计算单位换算63四、常用液体的密度(单位:103千克/米3,未注明者为常温下)64五、空气调节常用计算公式 65六、钢材理论重量计算67七、专业英语68第九章耗电量、机房面积781、水源热泵系统设备耗电量比例782、医院耗电量比例 TRANE783、各种系统分项造价占总造价的百分率%(近似) 784、冷水机组和附属设备估算(△t=5℃)785、空调面积占建筑面积比例796、空调机房建筑面积概算指标797、空调设备所占的建筑面积百分率%808、设备层布置原则:80第十章参考实例81第十一章暖通空调中存在的问题及解决办法、图纸要求81一、贯彻执行暖通设计规范、标准方面存在的问题811.1 室内外空气计算参数不符合规范要求811.2 供暖热负荷计算有漏项和错项811.3 卫生间散热器型式选择不妥811.4 楼梯间散热器立、支管未单独配置821.5 供暖管道敷设坡度不符合规范要求821.6 厨房操作间通风存在问题821.7 膨胀水箱与热(冷)水系统的连接不符合规范要求821.8 通风空调系统防火阀的设置不符合规范要求821.9 防烟楼梯间前室送风口风量的确定有问题821.10 误将防烟分区排风量的计算混同于排烟风机风量的计算831.11 高层建筑排烟系统排烟口选型不当83二、在工程设计中存在的问题832.1 供暖入口设置过多832.2 供暖系统设计不合理832.3 排风系统设计不合理842.4 空调系统的选择不合理842.5 厕所采用风机盘管时未加新风842.6 平衡阀的设置与口径选择存在问题842.7 系统分区不当造成失败842.8、双风机系统设计问题852.9 送回风管布置不好863.0 排气系统设计诸问题87三、设计图纸方面存在的问题883.1 设计说明内容不完整883.2 平面图深度不够,有些应该绘制的内容遗漏88 3.3 系统图深度不够893.4 锅炉房设计过于简化893.5 计算书内容不全甚至全部空白893.6 暖通空调设备未编号列表表示,图画繁杂不清89 3.7 平面图、剖面图、系统图不一致893.8 设计图纸与计算书不一致89四、问题原因及克服方法90五、施工图设计深度要求90设计说明、施工说明、图例和设备表90设备平面图90剖面图91通风、空调、制冷机房平面图91通风、空调、制冷机房剖面图91暖通设计中的系统图、立管图91详图91计算书(供内部使用,备查)91第一章设计参考规范及标准中央空调主要参考以下的规范及标准:一、通用设计规范:1.《采暧通风及空气调节设计规范》(GBJI19-87)2.《采暖通风及至气调节制图标准》(GBJ114-88)3.《建筑设计防火现范》(GBJ116-87)4、《高层民用建筑设计防火现他》(GBJ0045-95)5.《民用建筑节能设计标准(采暖居住建筑部分)》(JGJ26-95)二、专用设计规范:1、《宿舍建筑设计规范》(JGJ36-87)2、《住宅设计规范》(GB50096-99)3.《办公建筑设计规范》(JG67-89)4、〈旅馆建筑设计规范〉(JGJ67-89)5.《旅游旅馆建筑热土与空气调节节能设计标准》(GB50189-93)6、其它专用设计规范三、专用设计标准图集:1.《暖通空调标准图集》2.《暖通空调设计选用手册》(上、下册)3、其它有关标准第二章设计参数一、商业和公共建筑物的空调设计参数ASHRAE二、舒适空调之室内设计参数日本三、新风量1、每人的新风标准ASHRAE2、最小新风量和推荐新风量UK3、各类建筑物的换气次数 UK4、各场所每小时换气次数依人数计算换气量4、每人的新风标准UK5、考虑节能的基本新风量(1/s人)(日本)6、办公室环境卫生标准日本7、民用建筑最小新风量《空调通风工程系统运行管理规范》(征求意见稿):空调通风系统运行期间,新风量宜满足下表的规定值,或者满足空气调节房间内二氧化碳浓度小于0.1%。

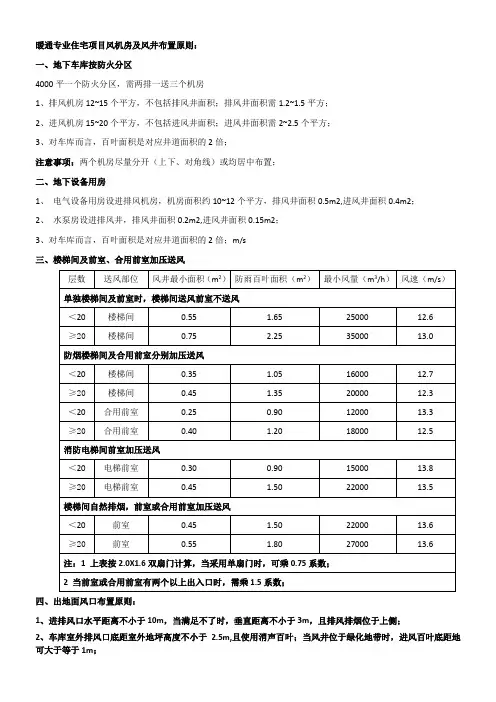

暖通专业住宅项目风机房及风井布置原则:
一、地下车库按防火分区
4000平一个防火分区,需两排一送三个机房
1、排风机房12~15个平方,不包括排风井面积;排风井面积需1.2~1.5平方;
2、进风机房15~20个平方,不包括进风井面积;进风井面积需2~2.5个平方;
3、对车库而言,百叶面积是对应井道面积的2倍;
注意事项:两个机房尽量分开(上下、对角线)或均居中布置;
二、地下设备用房
1、电气设备用房设进排风机房,机房面积约10~12个平方,排风井面积0.5m2,进风井面积0.4m2;
2、水泵房设进排风井,排风井面积0.2m2,进风井面积0.15m2;
3、对车库而言,百叶面积是对应井道面积的2倍;m/s
三、楼梯间及前室、合用前室加压送风
四、出地面风口布置原则:
1、进排风口水平距离不小于10m,当满足不了时,垂直距离不小于3m,且排风排烟位于上侧;
2、车库室外排风口底距室外地坪高度不小于2.5m,且使用消声百叶;当风井位于绿化地带时,进风百叶底距地可大于等于1m;。
地下车库暖通机房提资建筑专业要点分析摘要:依据参与的地下车库暖通设计,对地下车库暖通机房设计进行总结,包括机房类型、风井位置、面积尺寸等,提供机房布置参考图,方便新手暖通设计师提资建筑专业选用,提高工作效率。
关键词:地下车库;暖通机房;提资建筑0引言住宅、商业、体育馆、医疗等建筑地下空间多为车库及设备用房,本文仅对地下车库暖通机房提资建筑进行总结,归纳排风排烟机房、送风补风机房及加压送风机房常规布置要点。
车库平时通风与消防风机兼用,平时通风,火灾时排烟补风。
排风风机与排烟风机兼用,需设置排风排烟机房;送风风机与补风风机兼用,需设置送风补风机房;无法实现自然通风的楼梯间及前室,采用机械加压送风,需设置加压送风机房。
如果有通往地面的坡道(无防火卷帘隔开),可不设进风补风机房。
楼梯间、前室满足自然通风时,不设加压送风机房。
1排风排烟机房车库单个防烟分区的建筑面积不宜大于2000㎡。
一般汽车库单个防火分区面积不超过4000㎡,所以每个防火分区可划分为两个防烟分区,设两台排风排烟风机;机械停车库防火分区面积不不超过2600㎡,防火单元面积不超1000㎡且防火单元通过防火卷帘、隔墙等分隔,所以每个防火单元划分为一个防烟分区,设一台排风排烟风机。
排风排烟机房设一台风机时机房面积约为25㎡,风井面积约2㎡,百叶面积约5.5㎡;设两台风机时机房面积约为45㎡,风井面积约4㎡,百叶面积约11㎡。
排风排烟机房平面布置可参照下图1.1~1.4。
图1.1排风排烟平面机房布置参考图 1.2排风排烟机房平面布置参考图图1.3排风排烟机房平面布置参考图图1.4排风排烟机房平面布置参考图2送风补风机房汽车库的消防补风需送至储烟仓以下,可设送风夹墙侧送风方式实现。
车库送风补风一般送至相应的防火分区;如同一防火分区的两个防烟分区通过防火卷帘分隔,则送风需送至相应的防烟分区。
当送至一个防烟分区时,机房内布置一台风机,机房面积约为25㎡,风井面积约1.8㎡,百叶面积约4.5㎡;当送至一个防火分区时,机房内布置两台风机,机房面积约为45㎡,风井面积约3.2㎡,百叶面积约8.8㎡。
在协同上的本专业提资标准及对其它专业的要求一、暖通专业留洞提资要求:1、暖通提资给建筑、结构专业留洞图严格按标准执行,给建筑、结构的提资图层应分为不同图层(具体要求参见Z:\各部门文件\暖通设计部\03-标准化设计\现代院设计标准\07-预留洞标准要求)。
2、暖通专业留洞提资,在协同上采用覆盖形式参照建筑底图和结构底图,复杂项目有两个留洞外参的,应内部解决碰撞后,再提资。
3、管线穿剪力墙、梁的留洞,按建筑图楼层位置留洞,采用H+xxxx进行标高标注。
二、暖通专业机房、风井及百叶提资:1、暖通机房、风井及百叶提资,采用覆盖形式参照建筑底图,在布置完成校审无误后,签入提资。
2、所有机房、风井及百叶对土建的要求,采用提资单形式编写,并上传到提资文件夹内。
三、暖通对其他专业的要求:1、建筑专业(通用性原则)1.1提资内容:需要建筑专业全套提资。
包括总图,楼梯大样,墙身节点等等。
1.2参照类型:建筑专业内部图签应该设定为自己的覆盖型参照(或设置特定图层,以便出图关闭);对外提资参照设定为附着型参照。
1.3关于0层使用:图块图层所有绘制的元素,不得在”0图层”上绘制。
所有参照的块,其图层需保持在”0-XREF”图层,否则,屏蔽其他元素可能会把需要的块一并关闭,严禁将块设置为非打印图层。
1.4建筑提资宜参照结构上层梁图。
1.5图块颜色应随层,以便处理底图统一调整。
比如:建筑专业标注字体(通常白色),车位,家具,集水坑(通常绿色),消火栓(通常红色)。
1.6协同绑定图纸形式宜用“插入”,则不会产生太多带前缀的图层。
(建筑经常出现不规范作法)1.7协同建筑标准图层横杠为“-”,很多项目都使用“_”,均不是标准图层。
1.8协同建筑标准图层前缀为“A-”,很多图层没有前缀,均不是标准图层。
1.9G-TEXT不应在平面图中使用,常被作为A-LEVL-HIGH(层高表),A-PUB-TEXT(图例表,设备预留洞说明)使用。
暖通机房大小估算(提资、作图必备)暖通机房大小估算(提资、作图必备)2014-11-26 09:56 专业分类:暖通空调浏览数:17内容:制冷机房(包括电制冷和直燃吸收式机房)、空调机房的位置在做方案阶段就需与设备专业一起研究,确定其面积和层高。
可参考表1.3.2-1、表1.3.2-2。
空调机房的层高概略值(表1.3.2-1)制冷机房面积约占公共建筑总建筑面积的0.5%~1%;热交换站面积约占公共建筑总建筑面积的0.3%~0.5%;锅炉房面积约占公共建筑总建筑面积的1%左右;空调机房面积约占公共建筑总建筑面积的的4%~6%;而在分层面积上:500m2约要空调机房30m2;(每层建筑面积)1000m2约要空调机房35~45m2;2000m2约要空调机房45~55m2;3000m2约要空调机房65~75m2。
制冷机房、直燃机房、空调机房的设置对建筑的要求:①制冷机房:a.有地下室时一般设在地下室,无地下室时设在一层,也有设在顶层的,但很少。
b.在地下室中设在平面的几何中心为好,这样可以节省管网的投资和运行的水泵能耗,因为管道短则系统阻力小,故水泵的扬程低,耗能少。
c.要靠近变配电站和水泵房。
d.要考虑管网的出路。
e.要有机器搬进搬出的孔洞。
f.制冷机房的高度要求(净高):电制冷机房大型h=4.5m;小型h=3.5m。
直燃机房大型h=5m;小型h=4m。
②直燃机房:直燃机房的特殊要求:因为燃气有防火防烟要求,按燃气规范和防火规范的要求,其机房的位置应当符合以下要求:a.有直接对外的门窗。
b.有通风换气。
c.在地下室时有泄烟面。
③空调机房:a.空调机房的楼板荷载为700~800kg/m2。
如a.800m2的多功能厅2×30000m3/h,机房面积50m2。
b.办公楼每1000m2约需50m2机房面积,占5%。
空调机房应当放在每个防火分区内,不能把这个防火分区的机房,放在另一个防火分区内。
c.空调机房在平面上与主要房间至少应有一室之隔,为的是避免噪声振动给使用带来无法解决的先天不足。
暖通专业常用计算内容计算方法电算表汇总和使用采暖计算1、冬季采暖房间耗热量计算根据采暖房间性质(建筑高度、应采用的冷风渗透计算方法),采用计算共享库3.1中对应表格,计算房间围护结构传热系数和房间耗热量。
冬季采暖房间耗热量计算表内容和适应范围表1:K值计算表2:按单位面积换气量计算的房间热负荷(简称“换气法”)适用于人员长期停留、一般层高且采用自然通风、约20层及其以下建筑的房间,或更高层建筑的较高层房间和处于下层但考虑房间面积和朝向等因素冷风渗透量渗透法不会大于换气法的房间。
例如住宅户内房间、单宿、办公室等。
表3:多层建筑采用缝隙法计算的房间热负荷(简称:“多层缝隙法”)冷风渗透量采用门窗缝隙渗透量法,但忽略热压影响、只考虑风压。
适用于18m及其以下建筑,人员不长期停留(包括值班采暖)的房间和大空间。
表4:高层建筑采用缝隙法计算的房间热负荷(简称:“高层缝隙法”)适用的建筑物:超过18m;房间特征:同表3表5:采用缝隙法和换气法比较计算房间热负荷(简称:“高层比较法”)需满足换气卫生要求且超过20层的高层建筑的最底若干层中,有可能冷风渗透量渗透法大于换气法(例如住宅朝向较差的厨房卫生间),需比较后采用较大值的采暖房间。
2、采暖系统水力计算(专题)3、室外供热管网水力计算(专题)采暖循环泵等设备选择计算1.循环泵总流量按下式计算:Gn=0.86k1•Qr/(tg-th)式中Gn——采暖循环泵总流量(m3/h);Qr——总供热量(KW);k1——热网损失附加系数,k1=1.05~1.1;tg 、th——供回水温度(℃)。
循环泵扬程按下式计算:Hn =1.1(H1+H2+H3+H4)式中Hn——采暖循环泵扬程(m);H1——热水锅炉或换热器的水流压力降(m),由锅炉或换热器制造厂提供(估算时5.6MW以下的强制循环热水锅炉可取H1=8~15m,换热器可取3~8m);H2——锅炉房或热交换间内循环水管道系统的阻力(m),用计算共享库5.1进行计算(估算时根据系统大小可取H2=5~10 m);H3——锅炉房或热交换间至最不利用户供回水管的阻力(m)(4.3的计算结果);H4——最不利用户内部系统的阻力(m)(4.2的计算结果)。
空调的问题23 代表小1匹,制冷面积10-14平米26 代表正1匹,制冷面积14-18平米32 代表小1.5匹,制冷面积18-22平米35 代表正1.5匹,制冷面积22-25平米0.8P,1700-2100W1P,2200-2600W,适用面积12-15平方米1.25P,2600-3000W1.5P,3000-3800W,适用面积18平方米左右2P,4000-5500W,适用面积28平方米左右每平方米所需的空调功率(制冷量)一般估算在150W150W制冷=1平方米一匹的制冷约15平方米这就是基本的最简单的计算方法,按每平米140W(制冷量)计算,例20平米,即20*140=2800W,考虑到房间密封保温问题,不要选得正好合适的,要选有余地。
家用的空调制冷量与房间面积、密封情况、人员多少、阳光照射程度等因素直接相关。
购买空调前最好根据房间面积大小、空气流通情况,合理地选择适合的机型及功率。
其实按照匹的概念容易产生混淆,最好还是采用国标的功率单位:瓦(W)房间的冷量需求计算方法和数据:一、常用算法在空调制冷量的匹数(PH)计算是以大卡或瓦(W)来计算的,一般来说1PH=2000大卡,以国际单位来计算要乘于1.16。
所以1PH=2324W。
日常生活中以2500W为标准1PH来计算。
空调制冷量与房间面积对应表场所空调冷负荷W/m2普通客房客厅小办公室一般办公室理发厅图书馆、博物馆115--145 145--175 145 175 220--185 145--185服装店百货商店银行营业厅会议室、餐厅电影院(每人)160--205 175--340 160--200 340—450 300空调冷负荷估算表空调制冷量W1250--1870 2000--3500 4800--6500 7200 8300 9300居住室面积M2 4--10 15--25 30--45 40--55 60--70 65--85计算机房面积M2 4--10 15--20 30--40 30--45 40--50 50--60旅馆客房面积M2 4--10 25--30 30--40 30--45 45--50 50--65餐厅面积M2 10--15 20--25 25--30 30—35 35--40商场面积M2 20--25 25--30 30--40 40--45 45--50办公室面积M2 15--20 30--40 35—45 45--50 50--60说明:根据房间面积和形式查表即可求出空调负荷,如房间面积为20平方普通居室每平方所需要的制冷量为115W--145W,现取130W,则130×20=2600W,空调的制冷量就可以在2500W--2800W之间取。
第一章设计参考规范及标准 (4)一、通用设计规范: (4)二、专用设计规范: (4)三、专用设计标准图集: (5)第二章设计参数 (5)一、商业和公共建筑物的空调设计参数ASHRAE (5)二、舒适空调之室内设计参数日本 (6)三、新风量 (7)1、每人的新风标准ASHRAE (7)2、最小新风量和推荐新风量UK (8)3、各类建筑物的换气次数UK (8)4、各场所每小时换气次数 (9)4、每人的新风标准UK (9)5、考虑节能的基本新风量(1/s人)(日本) (10)6、办公室环境卫生标准日本 (10)7、民用建筑最小新风量 (10)第三章空调负荷计算 (13)一、不同窗面积下,冷负荷之分布% (13)二、负荷指标(估算)(仅供参考) (13)三、空调冷负荷法估算冷指标。
空调冷负荷法估算冷指标(W/m2空调面积)见下表 (14)四、按建筑面积冷指标进行估算建筑面积冷指标 (16)五、建筑物冷负荷概算指标香港 (17)六、各类建筑物锅炉负荷估算W/m3℃ (18)七、热损失概算W/m℃ (18)八、冷库冷负荷概算指标 (18)第四章风管系统设计 (19)一、通风管道流量阻力表 (19)1、缩伸软管摩擦阻力表 (19)2、镀锌板风管摩擦阻力表 (19)二、室内送回风口尺寸表 (22)1、风口风量冷量对应表 (22)2、不同送风方式的风量指标和室内平均流速ASHRAE (23)三、室内风管风速选择表 (23)1、低速风管系统的推荐和最大流速m/s (23)2、低速风管系统的最大允许速m/s (23)3、通风系统之流速m/s (24)四、室内风口风速选择表 (24)1、送风口风速 (24)2、以噪音标准控制的允许送风流速m/s (25)3、推荐的送风口流速m/s (25)4、送风口之最大允许流速m/s (25)5、回风口风速 (25)6、回风格栅的推荐流速m/s (26)8、逗留区流速与人体感觉的关系 (26)9、顶棚散流器送风量 (26)10、侧送风口送风量 (27)五、室内风口的简单布臵 (29)1、送风口布臵间距 (29)2、标准型号风盘所接散流器的尺寸表-办公室 (29)3、散流器布臵 (29)4、空调房间允许最大送风温差℃ (30)5、工艺性空气调节空调房间允许最大送风温差 (30)6.1、厨房通风问题 (30)6.2如何确定厨房的通风量 (30)6.3厨房通风设计中的几个问题 (32)7、消声器、静压箱总结 (35)8.风管贴吸音材料风道的衰减量(日本) (36)9.风管的自然衰减量(只有直风道dB/m,其它都是dB) (36)六、防排烟设计 (37)第五章管道系统设计 (41)一、空调管路系统的设计原则 (41)二、管路系统的管材 (42)三、供回水总管上的旁通阀与压差旁通阀的选择 (42)四、空调水系统管径的确定 (44)五、冷冻水泵扬程估算方法 (45)1、水泵扬程简易估算法 (46)2、冷冻水泵扬程实用估算方法 (46)3、水泵扬程设计 (48)六、冷却水系统的设计 (48)1、冷却水系统的补水量 (48)2、冷却水循环系统设计中应注意的几个问题: (49)七、冷凝水管道设计 (49)八、分汽缸、分水器、集水器尺寸的确定 (50)九、膨胀水箱的容积计算 (53)十、空压管道管径选择表 (55)十一、空调水处理系统 (56)十二、保温 (56)十三、阀门选用 (57)第六章空调设备选型 (58)一、机组选型 (58)二、机组选型案例 (58)三、辅助设备 (59)1、冷却塔 (59)2、水泵的选型: (59)3、热泵中央空调系统水量计算 (60)4、冷冻水和冷却水流量估算 (61)5、设备水压力降估算(日本) (61)第七章自控系统设计 (62)第八章材料、设备资料 (62)一、钢板和铝板的厚度和重量ASHRAE (62)二、角钢和角铝的规格和重量ASHRAE (62)三、计算单位换算 (63)四、常用液体的密度(单位:103千克/米3,未注明者为常温下) (64)五、空气调节常用计算公式 (65)六、钢材理论重量计算 (67)七、专业英语 (68)第九章耗电量、机房面积 (81)1、水源热泵系统设备耗电量比例 (81)2、医院耗电量比例 TRANE (81)3、各种系统分项造价占总造价的百分率%(近似) (81)4、冷水机组和附属设备估算(△t=5℃) (81)5、空调面积占建筑面积比例 (82)6、空调机房建筑面积概算指标 (82)7、空调设备所占的建筑面积百分率% (83)8、设备层布臵原则: (83)第十章参考实例 (84)第十一章暖通空调中存在的问题及解决办法、图纸要求 (84)一、贯彻执行暖通设计规范、标准方面存在的问题 (84)1.1 室内外空气计算参数不符合规范要求 (84)1.2 供暖热负荷计算有漏项和错项 (84)1.3 卫生间散热器型式选择不妥 (84)1.4 楼梯间散热器立、支管未单独配臵 (85)1.5 供暖管道敷设坡度不符合规范要求 (85)1.6 厨房操作间通风存在问题 (85)1.7 膨胀水箱与热(冷)水系统的连接不符合规范要求 (85)1.8 通风空调系统防火阀的设臵不符合规范要求 (85)1.9 防烟楼梯间前室送风口风量的确定有问题 (85)1.10 误将防烟分区排风量的计算混同于排烟风机风量的计算 (86)1.11 高层建筑排烟系统排烟口选型不当 (86)二、在工程设计中存在的问题 (86)2.1 供暖入口设臵过多 (86)2.2 供暖系统设计不合理 (86)2.3 排风系统设计不合理 (87)2.4 空调系统的选择不合理 (87)2.5 厕所采用风机盘管时未加新风 (87)2.6 平衡阀的设臵与口径选择存在问题 (87)2.7 系统分区不当造成失败 (87)2.8、双风机系统设计问题 (88)3.0 排气系统设计诸问题 (90)三、设计图纸方面存在的问题 (91)3.1 设计说明内容不完整 (91)3.2 平面图深度不够,有些应该绘制的内容遗漏 (91)3.3 系统图深度不够 (92)3.4 锅炉房设计过于简化 (92)3.5 计算书内容不全甚至全部空白 (92)3.6 暖通空调设备未编号列表表示,图画繁杂不清 (92)3.7 平面图、剖面图、系统图不一致 (92)3.8 设计图纸与计算书不一致 (92)四、问题原因及克服方法 (93)五、施工图设计深度要求 (93)设计说明、施工说明、图例和设备表 (93)设备平面图 (93)剖面图 (94)通风、空调、制冷机房平面图 (94)通风、空调、制冷机房剖面图 (94)暖通设计中的系统图、立管图 (94)详图 (94)计算书(供内部使用,备查) (94)第一章设计参考规范及标准中央空调主要参考以下的规范及标准:一、通用设计规范:1.《采暧通风及空气调节设计规范》( GBJI19-87)2.《采暖通风及至气调节制图标准》(GBJ114-88)3.《建筑设计防火现范》(GBJ116-87)4、《高层民用建筑设计防火现他》( GBJ0045-95)5.《民用建筑节能设计标准(采暖居住建筑部分)》(JGJ26-95)二、专用设计规范:1、《宿舍建筑设计规范》(JGJ36-87)2、《住宅设计规范》(GB50096-99)3.《办公建筑设计规范》(JG67-89)4、〈旅馆建筑设计规范〉(JGJ67-89)5.《旅游旅馆建筑热土与空气调节节能设计标准》(GB50189-93)6、其它专用设计规范三、专用设计标准图集:1.《暖通空调标准图集》2.《暖通空调设计选用手册》(上、下册)3、其它有关标准第二章设计参数一、商业和公共建筑物的空调设计参数ASHRAE二、舒适空调之室内设计参数日本三、新风量1、每人的新风标准ASHRAE2、最小新风量和推荐新风量UK3、各类建筑物的换气次数UK4、各场所每小时换气次数依人数计算换气量4、每人的新风标准UK5、考虑节能的基本新风量(1/s人)(日本)6、办公室环境卫生标准日本7、民用建筑最小新风量《空调通风工程系统运行管理规范》(征求意见稿):空调通风系统运行期间,新风量宜满足下表的规定值,或者满足空气调节房间内二氧化碳浓度小于0.1%。
机房面积规划设计说明
关于机柜数量估算:可按照每个业务系统2个机柜来估算,根据实际业务系统清单,共66个系统(含数据仓库),那就132个机柜。
建议预留25个机柜。
机柜按照模块化设计,每个模块4个列头柜,如5个模块则有20个列头柜。
这样总共有177个机柜。
建议取整为180个机柜。
根据业主需求及机房建设标准要求,并结合现场平面图纸。
IDC机房主要分为以下几个功能区域:准备间、操作监控间、备品备件设备室、消防灭火钢瓶间、机柜安装区域、运营商接入机房、配电间、UPS间、UPS电池室。
关于机房面积的规划设计:通常说的“机房面积”除机柜所需面积外,还包括UPS 配电及电池间、消防设备间、监控室等辅助设施所需面积。
一般机房规划时按照每个机柜5平米计算机房总面积,5×180约900平米左右,机房面积具体划分见下表:
机房室内建议高5米,地板架空800mm,楼板荷载应不小于10kN/m2,电池间楼板荷载应不小于16kN/m2,灭火钢瓶间楼板荷载应不小于16kN/m2。
另建议用户还是配置柴油发电机组,如依靠UPS电池做为后备时间有以下缺点:
1. UPS后备时间需要电池容量支持,意味着后备时间越长电池数量越多,电池占地面积将非常大,对电池室楼板的载荷能力的要求也要相应的提高。
2. 电池属消耗品,一般建议3~6年更换一次,使用维护成本非常高。
3. 作为企业级数据中心,几乎没有不配置柴油发电机作为后备电源的。
暖通专业提资参考数据通风及防排烟部分(住宅、办公、商业、酒店):一、地下车库(按照防火分区面积4000m2计算),设置三个机房时:1、设置原则:两个排风机房;一个送风机房。
2、排风及送风机房面积:排风机房3x3 m2(两个);送风机房3x4m2。
3、排风及送风竖井面积:排风竖井1.5m2(两个);送风竖井2.0m2。
二、地下车库(按照防火分区面积4000m2计算),设置两个机房时:1、设置原则:一个排风机房;一个送风机房。
2、排风及送风机房面积:排风机房4x5m2;送风机房3x4m2。
3、排风及送风竖井面积:排风竖井3m2;送风竖井2m2。
三、机械防烟(一) 防烟楼梯间(前室不送风)加压送风(二) 防烟楼梯间及其合用前室分别加压送风(三) 消防电梯前室加压送风四) 防烟楼梯间自然排烟,前室或合用前室加压送风(住宅篇:1、空调系统采用分体式空调器,建筑立面统一设计空调室外机位。
办公、商业、酒店:方案一:多联机空调系统1、无需设置单独的空调机房,建筑专业预留屋面室外机荷载20N/m2(建筑面积)方案二:风机盘管加新风系统(冷水机组+锅炉)新风机房大小参考下表:2、制冷机房(宜靠近变配电站和水泵房):1)建筑面积的0.5%~1.0%,通常取0.8%。
2)梁下净高度:对于离心式制冷机、大中型螺杆机4.5~5m 对于活塞式制冷机、小型螺杆机3~4.5m对于吸收式制冷机 4.5~5m3)楼板吊装孔:(A+0.8)×(B+0.8)3、锅炉房:1)按照建筑面积的比例计算2)按照锅炉房容量及台数计算3)梁下净高度锅炉间:≥6 T/h以上锅炉一般在6.0m以上;2~6T/h锅炉一般在5m以上。
锅炉辅助间:一般在3.5m以上。
方案三:全空气系统(需设置空调机房)空调机房及风井大小参考下表:四、厨房通风及排油烟系统:(排油烟风速8~10米/秒)1、餐饮面积:100m2,按照100 m2计算(依次类推)。
2、厨房油烟井大小:0.12m2每100 m2餐饮面积。
第一章设计参考规范及标准 (4)一、通用设计规范: (4)二、专用设计规范: (4)三、专用设计标准图集: (5)第二章设计参数 (5)一、商业和公共建筑物的空调设计参数ASHRAE (5)二、舒适空调之室内设计参数日本 (6)三、新风量 (7)1、每人的新风标准ASHRAE (7)2、最小新风量和推荐新风量UK (8)3、各类建筑物的换气次数UK (8)4、各场所每小时换气次数 (9)4、每人的新风标准UK (9)5、考虑节能的基本新风量(1/s人)(日本) (10)6、办公室环境卫生标准日本 (10)7、民用建筑最小新风量 (10)第三章空调负荷计算 (13)一、不同窗面积下,冷负荷之分布% (13)二、负荷指标(估算)(仅供参考) (13)三、空调冷负荷法估算冷指标。
空调冷负荷法估算冷指标(W/m2空调面积)见下表 (14)四、按建筑面积冷指标进行估算建筑面积冷指标 (16)五、建筑物冷负荷概算指标香港 (17)六、各类建筑物锅炉负荷估算W/m3℃ (18)七、热损失概算W/m℃ (18)八、冷库冷负荷概算指标 (18)第四章风管系统设计 (19)一、通风管道流量阻力表 (19)1、缩伸软管摩擦阻力表 (19)2、镀锌板风管摩擦阻力表 (19)二、室内送回风口尺寸表 (22)1、风口风量冷量对应表 (22)2、不同送风方式的风量指标和室内平均流速ASHRAE (23)三、室内风管风速选择表 (23)1、低速风管系统的推荐和最大流速m/s (23)2、低速风管系统的最大允许速m/s (23)3、通风系统之流速m/s (24)四、室内风口风速选择表 (24)1、送风口风速 (24)2、以噪音标准控制的允许送风流速m/s (25)3、推荐的送风口流速m/s (25)4、送风口之最大允许流速m/s (25)5、回风口风速 (25)7、百叶窗的推荐流速m/s (26)8、逗留区流速与人体感觉的关系 (26)9、顶棚散流器送风量 (26)10、侧送风口送风量 (27)五、室内风口的简单布置 (29)1、送风口布置间距 (29)2、标准型号风盘所接散流器的尺寸表-办公室 (29)3、散流器布置 (29)4、空调房间允许最大送风温差℃ (30)5、工艺性空气调节空调房间允许最大送风温差 (30)6.1、厨房通风问题 (30)6.2如何确定厨房的通风量 (30)6.3厨房通风设计中的几个问题 (32)7、消声器、静压箱总结 (35)8.风管贴吸音材料风道的衰减量(日本) (36)9.风管的自然衰减量(只有直风道dB/m,其它都是dB) (36)六、防排烟设计 (37)第五章管道系统设计 (41)一、空调管路系统的设计原则 (41)二、管路系统的管材 (42)三、供回水总管上的旁通阀与压差旁通阀的选择 (42)四、空调水系统管径的确定 (44)五、冷冻水泵扬程估算方法 (45)1、水泵扬程简易估算法 (46)2、冷冻水泵扬程实用估算方法 (46)3、水泵扬程设计 (48)六、冷却水系统的设计 (48)1、冷却水系统的补水量 (48)2、冷却水循环系统设计中应注意的几个问题: (49)七、冷凝水管道设计 (49)八、分汽缸、分水器、集水器尺寸的确定 (50)九、膨胀水箱的容积计算 (53)十、空压管道管径选择表 (55)十一、空调水处理系统 (56)十二、保温 (56)十三、阀门选用 (57)第六章空调设备选型 (58)一、机组选型 (58)二、机组选型案例 (58)三、辅助设备 (59)1、冷却塔 (59)2、水泵的选型: (59)3、热泵中央空调系统水量计算 (60)5、设备水压力降估算(日本) (61)6、制冷机冷却水量估算表 (61)第七章自控系统设计 (62)第八章材料、设备资料 (62)一、钢板和铝板的厚度和重量ASHRAE (62)二、角钢和角铝的规格和重量ASHRAE (62)三、计算单位换算 (63)四、常用液体的密度(单位:103千克/米3,未注明者为常温下) (64)五、空气调节常用计算公式 (65)六、钢材理论重量计算 (67)七、专业英语 (68)第九章耗电量、机房面积 (78)1、水源热泵系统设备耗电量比例 (78)2、医院耗电量比例 TRANE (78)3、各种系统分项造价占总造价的百分率%(近似) (78)4、冷水机组和附属设备估算(△t=5℃) (78)5、空调面积占建筑面积比例 (79)6、空调机房建筑面积概算指标 (79)7、空调设备所占的建筑面积百分率% (80)8、设备层布置原则: (80)第十章参考实例 (81)第十一章暖通空调中存在的问题及解决办法、图纸要求 (81)一、贯彻执行暖通设计规范、标准方面存在的问题 (81)1.1 室内外空气计算参数不符合规范要求 (81)1.2 供暖热负荷计算有漏项和错项 (81)1.3 卫生间散热器型式选择不妥 (81)1.4 楼梯间散热器立、支管未单独配置 (82)1.5 供暖管道敷设坡度不符合规范要求 (82)1.6 厨房操作间通风存在问题 (82)1.7 膨胀水箱与热(冷)水系统的连接不符合规范要求 (82)1.8 通风空调系统防火阀的设置不符合规范要求 (82)1.9 防烟楼梯间前室送风口风量的确定有问题 (82)1.10 误将防烟分区排风量的计算混同于排烟风机风量的计算 (83)1.11 高层建筑排烟系统排烟口选型不当 (83)二、在工程设计中存在的问题 (83)2.1 供暖入口设置过多 (83)2.2 供暖系统设计不合理 (83)2.3 排风系统设计不合理 (84)2.4 空调系统的选择不合理 (84)2.5 厕所采用风机盘管时未加新风 (84)2.6 平衡阀的设置与口径选择存在问题 (84)2.7 系统分区不当造成失败 (84)2.8、双风机系统设计问题 (85)2.9 送回风管布置不好 (86)3.0 排气系统设计诸问题 (87)三、设计图纸方面存在的问题 (88)3.1 设计说明内容不完整 (88)3.2 平面图深度不够,有些应该绘制的内容遗漏 (88)3.3 系统图深度不够 (89)3.4 锅炉房设计过于简化 (89)3.5 计算书内容不全甚至全部空白 (89)3.6 暖通空调设备未编号列表表示,图画繁杂不清 (89)3.7 平面图、剖面图、系统图不一致 (89)3.8 设计图纸与计算书不一致 (89)四、问题原因及克服方法 (90)五、施工图设计深度要求 (90)设计说明、施工说明、图例和设备表 (90)设备平面图 (90)剖面图 (91)通风、空调、制冷机房平面图 (91)通风、空调、制冷机房剖面图 (91)暖通设计中的系统图、立管图 (91)详图 (91)计算书(供内部使用,备查) (91)第一章设计参考规范及标准中央空调主要参考以下的规范及标准:一、通用设计规范:1.《采暧通风及空气调节设计规范》( GBJI19-87)2.《采暖通风及至气调节制图标准》(GBJ114-88)3.《建筑设计防火现范》(GBJ116-87)4、《高层民用建筑设计防火现他》( GBJ0045-95)5.《民用建筑节能设计标准(采暖居住建筑部分)》(JGJ26-95)二、专用设计规范:1、《宿舍建筑设计规范》(JGJ36-87)2、《住宅设计规范》(GB50096-99)3.《办公建筑设计规范》(JG67-89)4、〈旅馆建筑设计规范〉(JGJ67-89)5.《旅游旅馆建筑热土与空气调节节能设计标准》(GB50189-93)6、其它专用设计规范三、专用设计标准图集:1.《暖通空调标准图集》2.《暖通空调设计选用手册》(上、下册)3、其它有关标准第二章设计参数一、商业和公共建筑物的空调设计参数ASHRAE二、舒适空调之室内设计参数日本三、新风量1、每人的新风标准ASHRAE2、最小新风量和推荐新风量UK3、各类建筑物的换气次数UK4、各场所每小时换气次数依人数计算换气量4、每人的新风标准UK5、考虑节能的基本新风量(1/s人)(日本)6、办公室环境卫生标准日本7、民用建筑最小新风量《空调通风工程系统运行管理规范》(征求意见稿):空调通风系统运行期间,新风量宜满足下表的规定值,或者满足空气调节房间内二氧化碳浓度小于0.1%。
暖通设计最全估算经验数据随着建筑技术的不断发展,暖通设计也越来越成为建筑设计中的重要组成部分。
暖通设计主要包括了室内温度、空气质量、声学、防火等多个方面,而在其中最为核心的是热力学计算。
热力学计算是暖通设计中最为基础也最为重要的环节,一般情况下都需要使用到估算经验数据来进行计算和预测。
下面,我们将从定额、标准和经验数据三个方面来整理和总结一些暖通设计中常用的估算经验数据。
一、定额数据定额数据是指在规定的条件下,按照一定的标准来估算和计算得出的数据。
在暖通设计中,常用的定额数据主要有以下几种:1.热负荷:热负荷是暖通设计中最为基础的定额数据,也是进行热力学计算的重要参数。
通常情况下,热负荷的计算需要考虑到建筑的结构、材质、使用目的等因素来进行合理的分配和计算。
热负荷的计算通常涉及到冬季、夏季等多个季节,同时也需要考虑建筑的区域、环境等因素。
2.风量:风量是暖通设计中另外一个重要的定额数据,通常用来描述建筑的通风和换气情况。
在建筑的通风和换气中,风量被认为是最为基本的参数,同时也会直接影响到建筑的空气质量和温度。
3.水量:在暖通设计中,水量主要用来描述建筑的供暖和供冷情况。
常见的水量包括供水和回水的温度、流量等参数,同时也需要考虑到系统的稳定性和效率等因素。
二、标准数据标准数据是指在一定的条件下,按照规定的标准来估算和计算得出的数据。
相对于定额数据,标准数据更为详细、全面,具有更高的准确性和科学性。
在暖通设计中,常用的标准数据主要有以下几种:1.建筑结构和材质:在暖通设计中,建筑结构和材质是影响建筑热平衡的重要因素。
因此,建筑结构和材质的标准数据通常需要经过精确计算和分析,以便进行合理的调整和优化。
2.室内空气质量:室内空气质量是影响室内舒适感和健康的重要因素。
以室内空气质量标准为基础,通过热力学计算和模拟,可以进一步分析和评估室内空气质量的影响因素,并设计出科学、合理的通风和空气处理系统。
3.声学数据:声学是暖通设计中的重要组成部分,其影响因素包括建筑结构、声波传播途径等多个方面。
暖通空调方案设计估算指标只设采暖系统的民用建筑物、其采暖热负荷可按下列两种方法之一进行估算。
(1)单位面积热指标法:当只知道建筑总面积时,其采暖热指标可参考下列数值:(2)注:总建筑面积大、外围护结构热工性能好、窗户面积小,采用较小的指标;反之采用较大的指标。
(2)窗墙比公式法:当已知外墙面积、窗墙比及建筑面积时,采暖热指标可按下民用建筑空气调节系统的夏季冷负荷应尽量按计算确定。
当计算条件不具备时,可参考下列方法之一估算;1 空气调节房间的冷负荷包括由于外围护结构传热、太阳辐射热、人员散热、灯光散热、室内其他设备散热等引起的冷负荷,再加上室外新风量带来的冷负荷,即为空气调节系统的冷负荷。
估算时,可以外围护结构和室内人员两部分为基础,把整个建筑物看成一个大空间,按各朝向计算其冷负荷,再加上每位在室人员按116w/人计算的全部人员散热量,然后将该结果乘以新风负荷系数 1.5,即为估2 根据国内现有的一些工程冷负荷指标套用(下列指标为按总建筑面积的冷负荷指标):旅馆 80~90 W/m2办公楼 85~100 W/m2图书馆 35~40 W/m2医院80~90 W/m2商店105~125 W/m2(只营业厅设空调时可取200~250 W/m2,按营业厅面积)体育馆 200~350 W/人(按人员座位数)105~135 W/m2计算机房190~380 W/m2数据处理320~400 W/m2剧院120~160 W/m2200~300 W/m2(按观众厅面积)会堂180~225 W/m2注:①上述指标为总建筑面积的冷负荷指标;建筑物的总瘤筑面积小于5000m2时,取上限值;大于10000m2时,取下限值。
②按上述指标确定的冷负荷,即是制冷机的容量,不必再加系数。
③博物馆可参考图书馆;展览馆可参考商店;其他建筑物可参考相近类别的建筑。
④由于地区差异较大,上述指标以北京地区为准。
南方地区可按上限取值。
⑤全年用空气调节系统冬季负荷可按下述方法估算:北京地区为夏季冷负荷的1.1~1.2倍,广州地区为夏季冷负荷的1/3~1/4。
面积估算制冷机房:1%建筑面积锅炉房:1%建筑面积公建换热站:0.5%建筑面积住宅换热站:200m2/5万m2,300m2/10万m2 新风机房:20m2通风兼排烟机房:20m2排烟机房:15m2加压送风机房:15m2采暖小室:12m2汽车库排烟:3个车位汽车库补风:3个车位排油烟井:3‰商铺面积排油烟井:3‰商铺面积层高估算汽车库:最大800mm,最小600,一般700螺杆机:净高4m离心机:净高5m锅炉:净高5m溴化锂:净高5m换热站:净高4m尺寸估算风井净尺寸:500mm分层摆放:净高2800,净宽1800,长度根据台数电量估算空调:70W/m2建筑面积1HP:0.82Kw冷却塔:冷却水量*3%车库排烟:11/33Kw车库补风:7.5Kw排烟:22Kw补风:11Kw水泵:流量*扬程*5‰中央空调:末端,10W/m2建筑面积中央空调:机房,30W/m2建筑面积蒸汽估算溴化锂:制冷量1000Kw~1t/h0.6/0.8MPa溴化锂:制冷量1000Kw~1.1t/h0.4MPa采暖:3.6*热负荷/2000荷载估算制冷机房:1500Kg/m2,且有振动锅炉房:1500Kg/m2,且有振动换热站:1000Kg/m2冷却塔:1000Kg/m2空调机房:800Kg/m2屋顶多联机:300Kg/m2屋顶空调:300Kg/m2屋顶风机:300Kg/m2风冷热泵:500Kg/m2油烟净化机组:200Kg/m2地暖:120Kg/m2基础高度冷却塔:高出建筑完成面800mm 其余设备:高出建筑完成面200mm管径估算冷凝水管,制冷量<100Kw,DN32 冷凝水管,制冷量>100Kw,DN40选型估算冷却塔流量≈主机的冷吨数价格估算多联机:350元/m2建筑面积多联机:500元/m2空调面积风冷热泵:300元/m2建筑面积中央空调:300元/m2建筑面积水环热泵:开式冷却塔,350元/m2建筑面积水环热泵:闭式冷却塔,400元/m2建筑面积地源热泵:1000元/m2建筑面积变风量:700元/m2建筑面积负荷估算采暖:40W/m2建筑面积采暖:80W/m2采暖面积办公:180W/m2空调面积会议:230W/m2空调面积多功能厅:250W/m2空调面积小餐饮:250W/m2空调面积大餐饮:300W/m2空调面积。
暖通机房大小估算(提资、作图必备)
2014-11-26 09:56 专业分类:暖通空调浏览数:17
内容:
制冷机房(包括电制冷和直燃吸收式机房)、空调机房的位置在做方案阶段就需与设备专业一起研究,确定其面积和层高。
可参考表1.3.2-1、表1.3.2-2。
空调机房的层高概略值(表1.3.2-1)
制冷机房面积约占公共建筑总建筑面积的0.5%~1%;热交换站面积约占公共建筑总建筑面积的0.3%~0.5%;锅炉房面积约占公共建筑总建筑面积的1%左右;
空调机房面积约占公共建筑总建筑面积的的4%~6%;而在分层面积上:500m2约要空调机房30m2;
(每层建筑面积)1000m2约要空调机房35~45m2;2000m2约要空调机房45~55m2;
3000m2约要空调机房65~75m2。
制冷机房、直燃机房、空调机房的设置对建筑的要求:
①制冷机房:
a.有地下室时一般设在地下室,无地下室时设在一层,也有设在顶层的,但很少。
b.在地下室中设在平面的几何中心为好,这样可以节省管网的投资和运行的水泵能耗,因为管道短则系统阻力小,故水泵的扬程低,耗能少。
c.要靠近变配电站和水泵房。
d.要考虑管网的出路。
e.要有机器搬进搬出的孔洞。
f.制冷机房的高度要求(净高):
电制冷机房
大型h=4.5m;小型h=3.5m。
直燃机房
大型h=5m;小型h=4m。
②直燃机房:
直燃机房的特殊要求:
因为燃气有防火防烟要求,按燃气规范和防火规范的要求,其机房的位置应当符合以下要求:
a.有直接对外的门窗。
b.有通风换气。
c.在地下室时有泄烟面。
③空调机房:
a.空调机房的楼板荷载为700~800kg/m2。
如a.800m2的多功能厅2×30000m3/h,机房面积50m2。
b.办公楼每1000m2约需50m2机房面积,占5%。
空调机房应当放在每个防火分区内,不能把这个防火分区的机房,放在另一个防火分区内。
c.空调机房在平面上与主要房间至少应有一室之隔,为的是避免噪声振动给使用带来无法解决的先天不足。
d.空调机房的门应为甲级防火隔声门。
e.管道井(风管道井和风道井,还有电缆井):有一条很重要,就是燃气管道不允许设在管井里。
一定要设时,要设单独管井,还得做管井通风。
管道井约占总建筑面积的1%~2%。
风道井分为防、排烟管井,每个防烟楼梯间附近都得有1~2m2的防、排烟管井。
以上内容适用于估算,准确数值须详细布置计算。
