暖通机房大小估算(提资、作图必备)

空调负荷计算一、不同窗面积下，冷负荷之分布%玻璃窗所占面积% 25 50 75人体、灯光、办公室设备窗户新鲜空气墙362623312274317211225314110二、负荷指标（估算）（仅供参考）建筑类型冷负荷W/m2（Cal/m2）住宅、公寓、标准客房114－138 （98－118）西餐厅200－286 （170－246）中餐厅257－438 （220－376）火锅城、烧烤465－698 （400－600）小商店175－267 （150－230）大商场、百货大楼250－400 （215－344）理发、美容150－225 （129－193）会议室210－300 （180－258）办公室128－170 （110－146）中庭、接待112－150 （97－129）图书馆90－125 （77－108）展厅、陈列室130－200 （112－172）剧场180－350 （154－310）计算机房、网吧230－410 （200－350）有洁净要求的厂房、手术室等300－500 （258－430）三、空调冷负荷法估算冷指标。

空调冷负荷法估算冷指标（W/m2空调面积）见下表序号建筑类型及房间名称空调建筑面积平方米/人建筑负荷人体负荷照明负荷新风量W/m2新风负荷总负荷1 客房10 60 7 20 50 27 1142 宴会厅 1.25 30 134 30 25 190 3603 小会议室 3 60 43 40 25 92 2354 大会议室 1.5 40 88 40 25 190 3585 健身房保龄球 5 35 87 20 60 130 2726 舞厅 3 20 97 20 33 119 2567 科研办公楼 5 40 28 40 20 43 151商场8 底层 1.0 35 160 40 12 130 3659 二层 1.2 35 128 40 12 104 30710 三层及三层以上 2 40 80 40 12 65 225图书馆11 阅览室10 50 14 30 25 27 121展览厅12 陈列室 4 58 31 20 25 68 177会堂13 报告厅 2 35 58 40 25 136 26914 公寓住宅10 70 14 20 50 54 158硬剧院15 观众厅0.5 30 228 15 8 174 44716 休息厅 2 70 64 20 40 216 37017 化妆室 4 40 35 50 20 55 180体育馆18 比赛馆 2.5 35 65 40 15 65 20519 休息厅 5 70 27.5 20 40 86 20320 贵宾厅8 58 17 30 50 68 173医院21 高级病房11022 一般手术室15023 洁净手术室30024 X光CTB超15025 餐馆300 注：本表为最大负荷，在求建筑总冷负荷时，应考虑空调房间同时使用系数0.7-0.9四、按建筑面积冷指标进行估算建筑面积冷指标建筑名称冷负荷指标W/m2²建筑面积建筑名称冷负荷指标W/m2建筑面积旅馆80-90体育馆100-135200-350（按人员座位数）办公楼85-100图书馆35-40 计算机房190-380医院80-90 数据处理320-400商店105-125营业厅设空调时，200-250按营业厅面积剧院126-160200-300（按观众厅面积）会堂180-225注：l、上述指标为总建筑面积的冷负荷指标：建筑面积的总建筑面积小于5000平米时，取上限；大于l0000平米，取下限值。

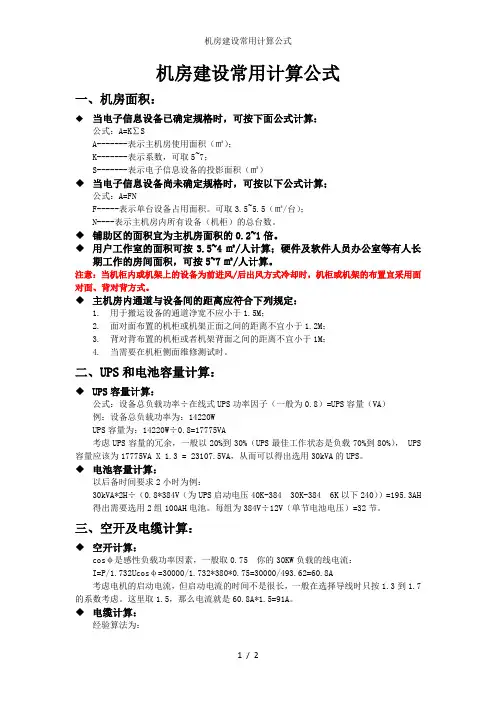

机房建设常用计算公式一、机房面积：◆当电子信息设备已确定规格时，可按下面公式计算：公式：A=K∑SA-------表示主机房使用面积（㎡）；K-------表示系数，可取5~7；S-------表示电子信息设备的投影面积（㎡）◆当电子信息设备尚未确定规格时，可按以下公式计算；公式：A=FNF-----表示单台设备占用面积。

可取3.5~5.5（㎡/台）；N----表示主机房内所有设备（机柜）的总台数。

◆铺助区的面积宜为主机房面积的0.2~1倍。

◆用户工作室的面积可按3.5~4㎡/人计算；硬件及软件人员办公室等有人长期工作的房间面积，可按5~7㎡/人计算。

注意：当机柜内或机架上的设备为前进风/后出风方式冷却时，机柜或机架的布置宜采用面对面、背对背方式。

◆主机房内通道与设备间的距离应符合下列规定：1.用于搬运设备的通道净宽不应小于1.5M；2.面对面布置的机柜或机架正面之间的距离不宜小于1.2M；3.背对背布置的机柜或者机架背面之间的距离不宜小于1M；4.当需要在机柜侧面维修测试时。

二、UPS和电池容量计算：◆UPS容量计算：公式：设备总负载功率÷在线式UPS功率因子（一般为0.8）=UPS容量（VA）例：设备总负载功率为：14220WUPS容量为：14220W÷0.8=17775VA考虑UPS容量的冗余，一般以20%到30%（UPS最佳工作状态是负载70%到80%）， UPS 容量应该为17775VA X 1.3 = 23107.5VA，从而可以得出选用30kVA的UPS。

◆电池容量计算：以后备时间要求2小时为例：30kVA*2H÷（0.8*384V（为UPS启动电压40K-384 30K-384 6K以下240））=195.3AH 得出需要选用2组100AH电池。

每组为384V÷12V（单节电池电压）=32节。

三、空开及电缆计算：◆空开计算：cosφ是感性负载功率因素，一般取0.75 你的30KW负载的线电流：I=P/1.732Ucosφ=30000/1.732*380*0.75=30000/493.62=60.8A考虑电机的启动电流，但启动电流的时间不是很长，一般在选择导线时只按1.3到1.7的系数考虑。

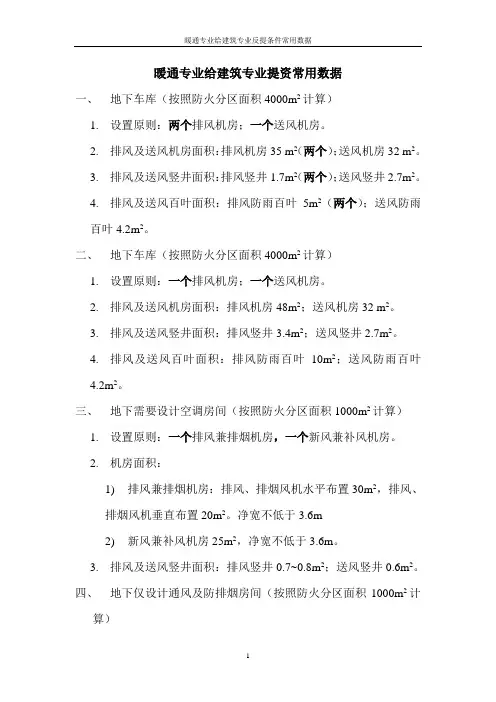

暖通专业给建筑专业提资常用数据一、地下车库（按照防火分区面积4000m2计算）1.设置原则：两个排风机房；一个送风机房。

2.排风及送风机房面积：排风机房35 m2（两个）；送风机房32 m2。

3.排风及送风竖井面积：排风竖井1.7m2（两个）；送风竖井2.7m2。

4.排风及送风百叶面积：排风防雨百叶5m2（两个）；送风防雨百叶4.2m2。

二、地下车库（按照防火分区面积4000m2计算）1.设置原则：一个排风机房；一个送风机房。

2.排风及送风机房面积：排风机房48m2；送风机房32 m2。

3.排风及送风竖井面积：排风竖井3.4m2；送风竖井2.7m2。

4.排风及送风百叶面积：排风防雨百叶10m2；送风防雨百叶4.2m2。

三、地下需要设计空调房间（按照防火分区面积1000m2计算）1.设置原则：一个排风兼排烟机房，一个新风兼补风机房。

2.机房面积：1)排风兼排烟机房：排风、排烟风机水平布置30m2，排风、排烟风机垂直布置20m2。

净宽不低于3.6m2)新风兼补风机房25m2，净宽不低于3.6m。

3.排风及送风竖井面积：排风竖井0.7~0.8m2；送风竖井0.6m2。

四、地下仅设计通风及防排烟房间（按照防火分区面积1000m2计算）1.设置原则：一个排风兼排烟机房，一个送风兼补风机房。

2.机房面积：1)排风兼排烟机房：排风、排烟风机水平布置30m2，排风、排烟风机垂直布置20m2。

净宽不低于3.6m2)送风兼补风机房25m2，净宽不低于3.6m。

3.排风及送风竖井面积：排风竖井0.4~0.5m2；送风竖井0.4m2。

五、机械防烟注意：1)以下表格风量按照开启2.00m×1.60m的双扇门确定。

当采用单扇门时，其风量可乘以0.75系数计算；当有两个或两个以上出入口时，其风量应乘以1.5～1.75系数计算。

开启门时，通过门的风速不易小于0.7m/s。

2)如果防烟楼梯间为剪刀楼梯间，则防烟楼梯间的加压送风量应乘以2.0系数。

暖通提资一、需要业主确认的问题1、产权性质设计前应确认好建筑物今后的产权或运营情况，将来该建筑是直接对外出售、出租，还是由业主统一运营管理。

因为不同产权性质的建筑，对设计有一定的影响，如空调形式，分户计量等。

2、业态形式对于商业综合体而言，一般涉及的业态形式有商铺、影院、超市、酒店、健身房、游泳馆等。

每种业态需要设计的内容和要求都不一样，前期需要根据业主要求或日后招商要求，充分了解每层、每个区域的业态形式和分布。

对于一些日后需要经营餐饮的商铺，前期需要考虑排油烟井；对于一些大型的餐饮商铺，还需要考虑事故通风井、补风井等。

3、空调区域和形式这里的空调区域主要是指一些公共区域，如住宅建筑的单元门厅，公共建筑内的电梯厅、走道、卫生间、中庭、厨房、布草间等。

空调形式多种多样，住宅建筑内采用分体空调还是家用中央空调；公共建筑采用中央空调系统，风冷热泵系统、变风量空调系统、地源热泵系统、多联机系统等。

对应北方项目，还应考虑室内采暖形式，地面辐射采暖还是散热器采暖，不同的采暖形式需要的降板高度也不一样。

二、暖通提资给建筑专业1、层高层高是提资给建筑最重要的内容，主要包括地下汽车库的层高，地上各功能房间以及走道的层高。

提资时要结合业主的要求、规范的要求、各功能房间的要求、室内装修的要求、各专业管线的要求等，综合来确认每层层高要求，必要时，需要预先进行各专业的管线综合布置来决定最终的层高要求。

2、立面（1）各类防雨百叶，如新风、排风、排烟、补风百叶等，要跟建筑确认外墙是否可以设置百叶，以及百叶的大小和位置是否满足建筑里面要求，若不满足或无法设置时，需要设置相应的风井来对应。

其中，新风百叶的尺寸还需考虑过度季节全新风运行时的要求。

（2）自然排烟窗的要求，对于地上大于100㎡的房间，需要满足室内净高1/2以上可开启外窗的面积不小于房间面积的2％，且不能采用上悬窗或百叶窗作为自然排烟窗。

因此，需要暖通将相关要求提资给建筑，若无法满足自然排烟要求，则需要设置机械排烟措施。

地下车库暖通机房提资建筑专业要点分析摘要：依据参与的地下车库暖通设计，对地下车库暖通机房设计进行总结，包括机房类型、风井位置、面积尺寸等，提供机房布置参考图，方便新手暖通设计师提资建筑专业选用，提高工作效率。

关键词：地下车库；暖通机房；提资建筑0引言住宅、商业、体育馆、医疗等建筑地下空间多为车库及设备用房，本文仅对地下车库暖通机房提资建筑进行总结，归纳排风排烟机房、送风补风机房及加压送风机房常规布置要点。

车库平时通风与消防风机兼用，平时通风，火灾时排烟补风。

排风风机与排烟风机兼用，需设置排风排烟机房；送风风机与补风风机兼用，需设置送风补风机房；无法实现自然通风的楼梯间及前室，采用机械加压送风，需设置加压送风机房。

如果有通往地面的坡道（无防火卷帘隔开），可不设进风补风机房。

楼梯间、前室满足自然通风时，不设加压送风机房。

1排风排烟机房车库单个防烟分区的建筑面积不宜大于2000㎡。

一般汽车库单个防火分区面积不超过4000㎡，所以每个防火分区可划分为两个防烟分区，设两台排风排烟风机；机械停车库防火分区面积不不超过2600㎡，防火单元面积不超1000㎡且防火单元通过防火卷帘、隔墙等分隔，所以每个防火单元划分为一个防烟分区，设一台排风排烟风机。

排风排烟机房设一台风机时机房面积约为25㎡，风井面积约2㎡，百叶面积约5.5㎡；设两台风机时机房面积约为45㎡，风井面积约4㎡，百叶面积约11㎡。

排风排烟机房平面布置可参照下图1.1~1.4。

图1.1排风排烟平面机房布置参考图 1.2排风排烟机房平面布置参考图图1.3排风排烟机房平面布置参考图图1.4排风排烟机房平面布置参考图2送风补风机房汽车库的消防补风需送至储烟仓以下，可设送风夹墙侧送风方式实现。

车库送风补风一般送至相应的防火分区；如同一防火分区的两个防烟分区通过防火卷帘分隔，则送风需送至相应的防烟分区。

当送至一个防烟分区时，机房内布置一台风机，机房面积约为25㎡，风井面积约1.8㎡，百叶面积约4.5㎡；当送至一个防火分区时，机房内布置两台风机，机房面积约为45㎡，风井面积约3.2㎡，百叶面积约8.8㎡。

在协同上的本专业提资标准及对其它专业的要求一、暖通专业留洞提资要求：1、暖通提资给建筑、结构专业留洞图严格按标准执行，给建筑、结构的提资图层应分为不同图层（具体要求参见Z:\各部门文件\暖通设计部\03-标准化设计\现代院设计标准\07-预留洞标准要求）。

2、暖通专业留洞提资，在协同上采用覆盖形式参照建筑底图和结构底图，复杂项目有两个留洞外参的，应内部解决碰撞后，再提资。

3、管线穿剪力墙、梁的留洞，按建筑图楼层位置留洞，采用H+xxxx进行标高标注。

二、暖通专业机房、风井及百叶提资：1、暖通机房、风井及百叶提资，采用覆盖形式参照建筑底图，在布置完成校审无误后，签入提资。

2、所有机房、风井及百叶对土建的要求，采用提资单形式编写，并上传到提资文件夹内。

三、暖通对其他专业的要求：1、建筑专业（通用性原则）1.1提资内容：需要建筑专业全套提资。

包括总图，楼梯大样，墙身节点等等。

1.2参照类型：建筑专业内部图签应该设定为自己的覆盖型参照（或设置特定图层，以便出图关闭）；对外提资参照设定为附着型参照。

1.3关于0层使用：图块图层所有绘制的元素，不得在”0图层”上绘制。

所有参照的块，其图层需保持在”0-XREF”图层，否则，屏蔽其他元素可能会把需要的块一并关闭，严禁将块设置为非打印图层。

1.4建筑提资宜参照结构上层梁图。

1.5图块颜色应随层，以便处理底图统一调整。

比如：建筑专业标注字体（通常白色），车位，家具，集水坑（通常绿色），消火栓(通常红色）。

1.6协同绑定图纸形式宜用“插入”，则不会产生太多带前缀的图层。

（建筑经常出现不规范作法）1.7协同建筑标准图层横杠为“-”，很多项目都使用“_”，均不是标准图层。

1.8协同建筑标准图层前缀为“A-”，很多图层没有前缀，均不是标准图层。

1.9G-TEXT不应在平面图中使用，常被作为A-LEVL-HIGH（层高表），A-PUB-TEXT（图例表，设备预留洞说明）使用。

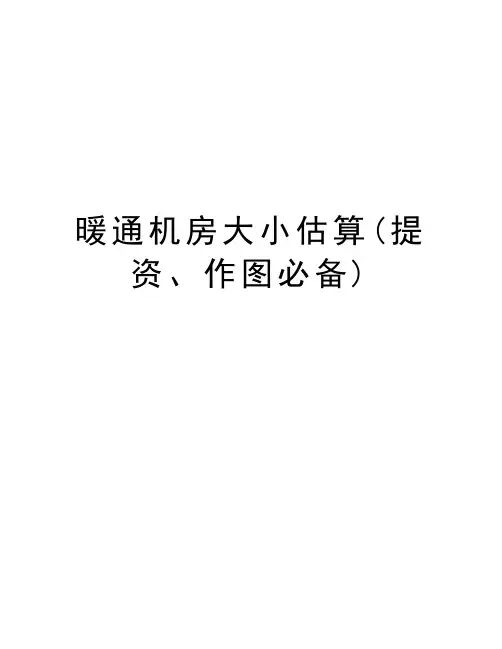

暖通机房大小估算(提资、作图必备)暖通机房大小估算（提资、作图必备）2014-11-26 09:56 专业分类：暖通空调浏览数:17内容：制冷机房（包括电制冷和直燃吸收式机房）、空调机房的位置在做方案阶段就需与设备专业一起研究，确定其面积和层高。

可参考表1.3.2-1、表1.3.2-2。

空调机房的层高概略值（表1.3.2-1）制冷机房面积约占公共建筑总建筑面积的0.5%~1%；热交换站面积约占公共建筑总建筑面积的0.3%~0.5%；锅炉房面积约占公共建筑总建筑面积的1%左右；空调机房面积约占公共建筑总建筑面积的的4%~6%；而在分层面积上：500m2约要空调机房30m2；（每层建筑面积）1000m2约要空调机房35~45m2；2000m2约要空调机房45~55m2；3000m2约要空调机房65~75m2。

制冷机房、直燃机房、空调机房的设置对建筑的要求：①制冷机房：a．有地下室时一般设在地下室，无地下室时设在一层，也有设在顶层的，但很少。

b．在地下室中设在平面的几何中心为好，这样可以节省管网的投资和运行的水泵能耗，因为管道短则系统阻力小，故水泵的扬程低，耗能少。

c．要靠近变配电站和水泵房。

d．要考虑管网的出路。

e．要有机器搬进搬出的孔洞。

f．制冷机房的高度要求（净高）：电制冷机房大型h=4.5m；小型h=3.5m。

直燃机房大型h=5m；小型h=4m。

②直燃机房：直燃机房的特殊要求：因为燃气有防火防烟要求，按燃气规范和防火规范的要求，其机房的位置应当符合以下要求：a．有直接对外的门窗。

b．有通风换气。

c．在地下室时有泄烟面。

③空调机房：a．空调机房的楼板荷载为700~800kg/m2。

如a．800m2的多功能厅2×30000m3/h，机房面积50m2。

b.办公楼每1000m2约需50m2机房面积，占5%。

空调机房应当放在每个防火分区内，不能把这个防火分区的机房，放在另一个防火分区内。

c.空调机房在平面上与主要房间至少应有一室之隔，为的是避免噪声振动给使用带来无法解决的先天不足。

暖通专业常用计算内容计算方法电算表汇总和使用采暖计算1、冬季采暖房间耗热量计算根据采暖房间性质（建筑高度、应采用的冷风渗透计算方法），采用计算共享库3.1中对应表格，计算房间围护结构传热系数和房间耗热量。

冬季采暖房间耗热量计算表内容和适应范围表1：K值计算表2：按单位面积换气量计算的房间热负荷（简称“换气法”）适用于人员长期停留、一般层高且采用自然通风、约20层及其以下建筑的房间，或更高层建筑的较高层房间和处于下层但考虑房间面积和朝向等因素冷风渗透量渗透法不会大于换气法的房间。

例如住宅户内房间、单宿、办公室等。

表3：多层建筑采用缝隙法计算的房间热负荷（简称：“多层缝隙法”）冷风渗透量采用门窗缝隙渗透量法，但忽略热压影响、只考虑风压。

适用于18m及其以下建筑，人员不长期停留（包括值班采暖）的房间和大空间。

表4：高层建筑采用缝隙法计算的房间热负荷（简称：“高层缝隙法”）适用的建筑物：超过18m；房间特征：同表3表5：采用缝隙法和换气法比较计算房间热负荷（简称：“高层比较法”）需满足换气卫生要求且超过20层的高层建筑的最底若干层中，有可能冷风渗透量渗透法大于换气法（例如住宅朝向较差的厨房卫生间），需比较后采用较大值的采暖房间。

2、采暖系统水力计算（专题）3、室外供热管网水力计算（专题）采暖循环泵等设备选择计算1.循环泵总流量按下式计算：Gn＝0.86k1•Qr/(tg－th)式中Gn——采暖循环泵总流量（m3/h）；Qr——总供热量（KW）；k1——热网损失附加系数，k1＝1.05～1.1；tg 、th——供回水温度（℃）。

循环泵扬程按下式计算：Hn =1.1（H1+H2+H3+H4）式中Hn——采暖循环泵扬程（m）；H1——热水锅炉或换热器的水流压力降（m），由锅炉或换热器制造厂提供（估算时5.6MW以下的强制循环热水锅炉可取H1＝8～15m，换热器可取3～8m）；H2——锅炉房或热交换间内循环水管道系统的阻力（m），用计算共享库5.1进行计算（估算时根据系统大小可取H2＝5～10 m）；H3——锅炉房或热交换间至最不利用户供回水管的阻力（m）（4.3的计算结果）；H4——最不利用户内部系统的阻力（m）（4.2的计算结果）。

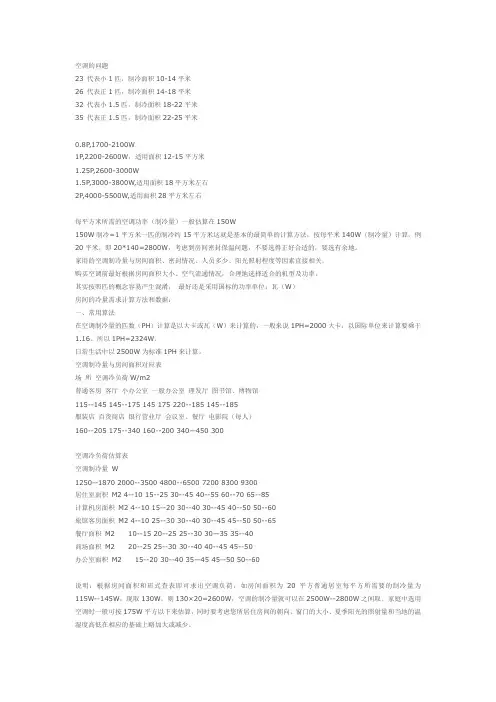

空调的问题23 代表小1匹，制冷面积10-14平米26 代表正1匹，制冷面积14-18平米32 代表小1.5匹，制冷面积18-22平米35 代表正1.5匹，制冷面积22-25平米0.8P,1700-2100W1P,2200-2600W，适用面积12-15平方米1.25P,2600-3000W1.5P,3000-3800W,适用面积18平方米左右2P,4000-5500W,适用面积28平方米左右每平方米所需的空调功率（制冷量）一般估算在150W150W制冷=1平方米一匹的制冷约15平方米这就是基本的最简单的计算方法，按每平米140W（制冷量）计算，例20平米，即20*140=2800W，考虑到房间密封保温问题，不要选得正好合适的，要选有余地。

家用的空调制冷量与房间面积、密封情况、人员多少、阳光照射程度等因素直接相关。

购买空调前最好根据房间面积大小、空气流通情况，合理地选择适合的机型及功率。

其实按照匹的概念容易产生混淆，最好还是采用国标的功率单位：瓦（W）房间的冷量需求计算方法和数据：一、常用算法在空调制冷量的匹数（PH）计算是以大卡或瓦（W）来计算的，一般来说1PH=2000大卡，以国际单位来计算要乘于1.16。

所以1PH=2324W。

日常生活中以2500W为标准1PH来计算。

空调制冷量与房间面积对应表场所空调冷负荷W/m2普通客房客厅小办公室一般办公室理发厅图书馆、博物馆115--145 145--175 145 175 220--185 145--185服装店百货商店银行营业厅会议室、餐厅电影院（每人）160--205 175--340 160--200 340—450 300空调冷负荷估算表空调制冷量W1250--1870 2000--3500 4800--6500 7200 8300 9300居住室面积M2 4--10 15--25 30--45 40--55 60--70 65--85计算机房面积M2 4--10 15--20 30--40 30--45 40--50 50--60旅馆客房面积M2 4--10 25--30 30--40 30--45 45--50 50--65餐厅面积M2 10--15 20--25 25--30 30—35 35--40商场面积M2 20--25 25--30 30--40 40--45 45--50办公室面积M2 15--20 30--40 35—45 45--50 50--60说明：根据房间面积和形式查表即可求出空调负荷，如房间面积为20平方普通居室每平方所需要的制冷量为115W--145W，现取130W，则130×20=2600W，空调的制冷量就可以在2500W--2800W之间取。

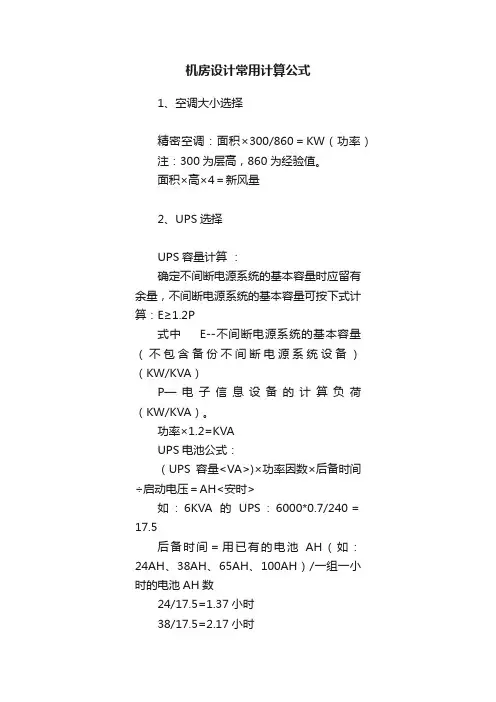

机房设计常用计算公式1、空调大小选择精密空调：面积×300/860＝KW（功率）注：300为层高，860为经验值。

面积×高×4＝新风量2、UPS选择UPS容量计算：确定不间断电源系统的基本容量时应留有余量，不间断电源系统的基本容量可按下式计算：E≥1.2P式中 E--不间断电源系统的基本容量（不包含备份不间断电源系统设备）（KW/KVA）P—电子信息设备的计算负荷（KW/KVA）。

功率×1.2=KVAUPS电池公式：（UPS容量<VA>)×功率因数×后备时间÷启动电压＝AH<安时>如：6KVA的UPS：6000*0.7/240＝17.5后备时间＝用已有的电池AH（如：24AH、38AH、65AH、100AH）/一组一小时的电池AH数24/17.5=1.37小时38/17.5=2.17小时65/17.5＝3.7小时100/17.5＝5.71小时一组一小时电池数＝启动电压/单节电池伏数(如：12V)启动电压＝一组电池数*单节电池伏数(如：12V)(首先要知道启动电压，启动电压需向厂商咨询)注：科尔茂的启动电压为：40K-384 30K-3846K-240，10K以下为240，以上为384。

功率因数约0.7、0.8 。

3、线缆选择电流计算：三相I=P/(380×1.732×0.85) 简约为：559.436单相I=P/(220×0.85) 简约为：187相线每平方3A，零地线放小一半。

0.85714285714285714285714285714 335KVA用于表示视在功率，KW用于表示有功功率，是不同的概念。

换算时用千伏安数乘于功率因数即为输出功率。

如：功率因素是0.7、0.8的,即：1KVA=1*0.7=0.7KW；1KVA=1*0.8=0.8KWw是功率P的单位，V是电压U的单位，A是电流I的单位；P=UI即1w=1VA 所以1KW=1KVA ，在直流点中是正确的。

暖通专业提资参考数据通风及防排烟部分（住宅、办公、商业、酒店）：一、地下车库（按照防火分区面积4000m2计算）,设置三个机房时：1、设置原则：两个排风机房；一个送风机房。

2、排风及送风机房面积：排风机房3x3 m2（两个）；送风机房3x4m2。

3、排风及送风竖井面积：排风竖井1.5m2（两个）；送风竖井2.0m2。

二、地下车库（按照防火分区面积4000m2计算），设置两个机房时：1、设置原则：一个排风机房；一个送风机房。

2、排风及送风机房面积：排风机房4x5m2；送风机房3x4m2。

3、排风及送风竖井面积：排风竖井3m2；送风竖井2m2。

三、机械防烟(一) 防烟楼梯间（前室不送风）加压送风(二) 防烟楼梯间及其合用前室分别加压送风(三) 消防电梯前室加压送风四) 防烟楼梯间自然排烟，前室或合用前室加压送风(住宅篇：1、空调系统采用分体式空调器，建筑立面统一设计空调室外机位。

办公、商业、酒店：方案一：多联机空调系统1、无需设置单独的空调机房，建筑专业预留屋面室外机荷载20N/m2（建筑面积）方案二：风机盘管加新风系统（冷水机组+锅炉）新风机房大小参考下表：2、制冷机房（宜靠近变配电站和水泵房）：1）建筑面积的0.5%~1.0%，通常取0.8%。

2）梁下净高度：对于离心式制冷机、大中型螺杆机4.5～5m 对于活塞式制冷机、小型螺杆机3～4.5m对于吸收式制冷机 4.5～5m3）楼板吊装孔：(A+0.8)×(B+0.8)3、锅炉房：1）按照建筑面积的比例计算2）按照锅炉房容量及台数计算3）梁下净高度锅炉间：≥6 T/h以上锅炉一般在6.0m以上；2~6T/h锅炉一般在5m以上。

锅炉辅助间：一般在3.5m以上。

方案三：全空气系统（需设置空调机房）空调机房及风井大小参考下表：四、厨房通风及排油烟系统：(排油烟风速8~10米/秒)1、餐饮面积：100m2，按照100 m2计算（依次类推）。

2、厨房油烟井大小：0.12m2每100 m2餐饮面积。
