油漆漆膜常见问题及处理方法

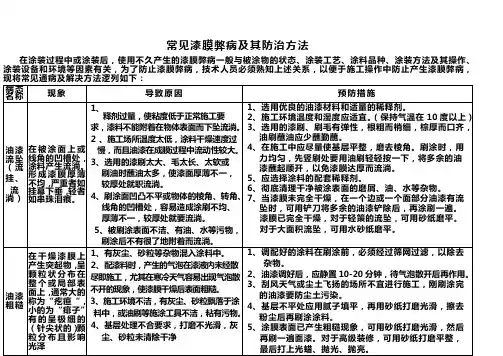

油漆工程质量缺陷及防治措施一、油漆流坠1、存在问题在物体垂直表面上的漆膜不平、下垂。

2、产生原因①配制的油漆太稀，附着力差，部分油漆在重力作用下产生流淌。

②涂刷或喷漆太厚，漆膜过重而下坠。

③施工环境温度过低，漆膜干得慢。

④油漆中含重质颜料过多，部分油漆下坠。

⑤稀释剂挥发太快或太慢，漆膜干燥速度不同，有部分油漆流坠。

⑥物体表面不平，涂油漆太多，厚薄不均匀，干燥速度不同，漆膜过厚的部位容易流坠。

⑦物体表面有油、水等污物与油漆不相容，影响粘结，造成漆膜下垂。

3、防治措施①选择质量好的油漆和挥发速度适当的稀释剂，并控制其掺量。

②物体表面应处理平整、光洁，清除表面油、水等污物。

③施工环境温度应符合油漆种类的标准要求。

如清漆宜在20~27C、3小时内刷宀完。

④涂刷油漆时应按工艺程序进行：先竖向、横向、斜向，最后再竖向将涂漆理平，使油漆的涂膜厚度均匀一致。

二、漆膜表面粗糙1、存在问题漆膜表面不平，有砂粒状突起或小气泡。

2、产生原因①漆料内颜料过多或颗粒太粗。

②漆料本身不干净，混有杂质。

③调配油漆时的环境温度低，漆内的气泡没有完全散开排出。

④物体表面未清理干净，有砂粒等杂物，涂刷时混入漆膜内。

⑤使用的盛具（刷子、漆桶、喷枪等）不洁净，有残留杂物带入油漆中⑥施工环境清理及防护不够，涂刷中有灰尘、风沙等杂物粘到刷子上或落到漆膜上。

3、防治措施①选择好的漆料，使用前必须过细筛，调和均匀，无气泡后再使用。

②物体表面应清理干净，保持其平整、光洁、干燥。

③合理安排各工种施工顺序，保证施工环境无杂物、无灰尘。

④不准重复使用盛过不同型号、不同性能漆料的盛具，需要时应将其残留物清除干净后再用。

三、漆膜起皱1、存在问题漆膜表面呈条纹或龟纹状。

2、产生原因①漆料质量不好，催化剂过多，溶剂挥发得太快。

②油漆调配的不均匀或太稠。

③漆膜涂刷过厚，不均匀。

④在高温或烈日暴晒环境下施工。

3、防治措施①选用质量好的油漆，不得任意加入催干剂，严格控制漆料稠度。

1.流挂喷涂在施喷件垂直面上的涂料向下流动,使漆膜产生不均一的条纹和流痕的现象,根据流痕的形状可分为下沉,流挂,流淌等.下沉是指涂装完毕到干燥期间涂层局部垂流,产生厚度不均匀的半圆状,冰瘤状,波状等的现象;流挂是指在采用浸,淋,喷,刷等涂装方法的场合,涂料在被涂物的垂直面和边缘附近积留后,照原样固化并牢固附着的现象;流淌是指被涂物垂直表面漆膜大面积的流挂现象. 1,产生原因(1)所用溶剂挥发过慢或与涂料不配套.(2)一次喷涂过厚,喷涂操作不当,重枪过多,或喷涂距离和角度不正确.(3)涂料粘度偏低.(4)喷涂时环境温度过低或周围空气中的溶剂含量过高.(5)涂料中含有密度大的颜料(如硫酸钡).(6)在光滑的被涂物或漆膜上喷涂新漆时,也容易发生垂流.(7)各涂层之间的相隔时间太短.(8)喷枪的喷嘴直径过大.从关于涂在垂直面涂料垂流的经验公式(Q=ρgδ3/η)可知,垂流涂料的总量(Q)与涂料的黏度(η)成反比;与涂料的密度(ρ)及喷涂厚度(δ)的三次方成正比.所以,喷涂的厚度影响最大.2,防治方法(1)正确选择溶剂,注意溶剂的溶解能力和挥发速度.(2)提高喷涂操作的熟练程度,喷涂均匀,注意喷枪与喷涂表面的距离和角度,一次不宜喷涂太厚(一般控制在20微米左右为宜).(3)严格控制涂料的施工黏度和温度.(4)加强换气,喷漆间的环境温度应保持在20℃以上.(5)调整涂料配方或添加阻流剂.(6)在喷涂前要预先打磨.(7)喷枪的喷嘴直径应适当.2.起粒漆膜中的凸起物呈颗粒状分布在整个或局部表面上的现象.由混入涂料中的异物,涂料变质或过喷涂而引起的称为涂料颗粒;金属闪光涂料中铝粉在涂面造成的凸起异物称为金属颗粒;在涂装时或刚完成的湿漆膜上附着的灰尘或异物称为尘埃1,产生原因(1)涂装环境的空气清洁度差,过滤不好.调漆室,喷漆间内有灰尘.(2)施喷件表面不清洁.如打磨后施喷件内外没有彻底清洁;选用质量较差的绵布做清洁,纤维物留在施喷件上.(3)施工操作人员工作服,手套等材料掉纤维,有灰尘.(4)易沉淀的涂料未充分搅拌或过滤.(5)涂料变质,如漆基析出或反粗,颜料分散不佳或产生凝聚,有机颜料析出,闪光色漆的漆基中铝粉分散不良等.(6)喷漆间内温度过高或溶剂挥发太快.(7)漆雾过多(干喷涂),涂料的粘度过高.(8)输漆系统中用的泵不合适,喷漆间压力不平衡,压缩空气没有过滤或过滤时不充分.2,防治方法(1)调漆室,喷漆间内的空气除尘要充分,确保涂装环境洁净.(2)施喷件表面应清洁.如用粘性擦布擦净或用压缩空气吹净喷涂表面上静电吸附的尘埃.(3)操作人员要穿戴不掉纤维的工作服及手套.(4)供气管路上要安装有过滤器.(5)不使用变质或分散不良的涂料.(6)调整喷漆间内的温度,添加高沸点溶剂.(7)注意喷涂顺序,注意喷漆间内的风速,调整油漆粘度.(8)推荐使用柱塞泵,调整压缩空气的压力.3.露底由于漏涂,涂得薄或涂料遮盖力差未盖住底色而产生显露底材的现象称为露底.(1)产生原因1)涂料的遮盖力差或涂料在使用前未搅拌均匀.2)涂料的施工黏度偏低,涂得过薄.3)喷涂不仔细或被涂物外形复杂,发生漏涂4)底,面漆的色差过大.(2)防止方法1)选用遮盖力强的涂料,增加涂层厚度,使用前充分搅拌.2)适当提高涂料施工黏度或选用施工固体分的涂料.3)提高喷涂操作熟练程度,谨慎操作.4)底涂层的颜色尽可能与面漆的颜色相近.4.咬起喷涂面漆后底漆(或旧漆层)被咬起脱离,产生皱纹,胀起,起泡等现象称为咬起.喷涂含强溶剂涂料(如硝基漆)时,易产生这种现象.咬起一般还容易发生在新喷的面漆层与旧漆层的驳口处或经填补原子灰的中间漆上.1,产生原因(1)底漆层未干透就涂下一层.(2)涂料不配套,底漆层的耐溶剂性差或面漆中含有能溶胀底涂层的强溶剂.(3)底漆层喷涂太厚.2,防治方法(1)底漆层干透后再涂面漆.(2)改变涂料体系,另选用合适的底漆.(3)在易产生咬起的涂层上,应先在底涂层上薄薄喷涂一层面漆,待稍干后再喷涂.5.发白,白化涂装过程中和刚涂装完毕的涂层表面呈乳白色,产生似云那样的变白失光现象,多发生在涂装挥发性涂料的场合,严重时完全失光.1,产生原因(1)喷漆间的湿度太高.(2)所用有机溶剂的沸点低,而且挥发太快,会使后漆膜过快冷却,发生水气凝结现象.(3)喷漆间内环境温度过高或施喷件的温度过低.(4)涂料和稀释剂中含有水份,或压缩空气中含有水份.(5)溶剂和稀释剂的选用及配比不合适,晾干过程中溶剂挥发过快,造成树脂在涂层中析出而变白.2,防治方法(1)喷漆间的环境温度最好控制在20℃左右,相对湿度不高于70%.(2)选用沸点较高和挥发速度较低的有机溶剂,如添加防潮剂.(3)涂装前先将施喷件在喷漆间内放臵一段时间或加热,使其比环境温度略高.(4)防止通过溶剂和压缩空气带入水份.(5)防止树脂在成膜过程中析出.6.拉丝在喷涂时涂料雾化不良,呈丝状喷出,使漆膜表面呈丝状.1,产生原因(1)涂料的黏度高,或制漆用的合成树脂(如氯化橡胶,丙烯酸树脂等)的分子量偏高.(2)选用的溶剂溶解力不足或溶剂在喷涂时挥发过快.(3)易拉丝的树脂含量超过无丝喷涂含量.(4)喷枪调整不当,喷涂压力过高.2,防治方法(1)通过试验选择涂料最适宜的施工黏度或最适宜的施工固体分.(2)选用溶解力适当(或较强的)溶剂.(3)使用分子量分布均匀的或分子量较低的树脂,调整涂料配方,减少易拉丝树脂的含量.(4)适当调整喷涂压力.7.缩孔,抽缩,鱼眼受施喷件表面存在的(或混入涂料中的)异物(如蜡,油或硅酮等)的影响,涂料不能均匀附着,产生收缩而露出施喷件表面的现象.由于产生的原因及现象有较大的差别,露底面积大的且不规则的称为抽缩;呈圆形(直径多为0.1mm～2mm)的称为缩孔;在圆孔内有颗粒的称为鱼眼.这种缺陷产生在刚涂装完的湿漆膜上,有时在烘干后才发现.1,产生原因(1)涂装车间中空气不清洁,有油雾,漆雾,蜡雾等.(2)调漆工具及设备不洁净,使有害异物(有些是肉眼看不见的)混入涂料中.(3)被涂物表面不干净,有脂肪,油,蜡,肥皂,硅酮等异物附着.(4)所用涂料的表面张力偏高,流平性差,释放气泡性差,本身对缩孔的敏感性差.(5)涂装工具,工作服,手套不干净.2,防治方法(1)在选用涂料时,要注意涂料对缩孔的敏感性.(2)在喷漆间,无论是设备,工具还是生产用辅助材料等,绝对不能带有对涂料有害的物质,尤其是硅酮.使用前要进行试验检查.(3)应确保压缩空气清洁,无油无水.(4)确保涂装环境清洁,空气中应无灰尘,油雾和漆雾等漂浮.(5)严禁用手,脏擦布和脏手套接触被涂物表面,确保被涂物表面的清洁.(6)在旧涂层上喷漆时,应用砂纸充分打磨,并擦拭干净.8.针孔在漆膜上产生针状小孔或象皮革的毛孔那样的孔状现象.一般孔的直径为10μm左右.1,产生原因(1)涂料的流动性不良,流平性差,涂料释放气泡性差.(2)涂料储运时变质,如沥青涂料在低温下储运时,漆基的互溶性和溶解性变差,局部析出,引起颗粒或针孔缺陷.(3)涂料中混入其它物质,如溶剂性涂料中混入水份等.(4)涂装后晾干不充分,烘干时升温过急,表面干燥过快.(5)施喷件的温度过高和表面有污物(如焊药等),施喷件表面上有小孔.(6)环境湿度过高.2,防治方法(1)选用合适的涂料,对易产生针孔的涂料应加强进厂检验,避免使用不合格的涂料.低温状态下的沥青涂料出现缩孔,可通过原漆加温到40℃～50℃存放一段时间(24h)来消除.(2)注意存漆容器与涂装工具的清洁和溶剂的质量,防止混入其它有害物质.(3)涂装后应按规定晾干,添加挥发性慢的溶剂使湿漆膜的表干减慢.(4)注意施喷件的温度和表面的洁净度,消除施喷件表面的小孔.(5)改善涂装环境.9.气泡搅拌引起的气泡或由溶剂蒸发产生的气泡,在涂装成膜过程中未消失而残留在漆膜中,统称为气泡.由底材或漆面所吸收含有水份,溶剂或气体,使漆面在干燥(尤其是烘干)过程中呈泡状鼓起的缺陷,分别称为水气泡,溶剂气泡或空气泡.1,产生原因(1)溶剂挥发快,涂料的粘度偏高.(2)烘干时加热速度过快,晾干时间过短.(3)施喷件的表面(填料,裸露金属等)未进行充分的清洁;漆面中含有(或残留有)溶剂,水份或空气.(4)搅拌混入涂料中的气体未释放尽就喷涂.(5)当喷涂面漆后,工件长时间存放于潮湿环境中,而形成潮湿效应.(6)施喷件的温度过高从而加速了正常干燥相隔时间.2,防治方法(1)使用指定溶剂,粘度应按涂装方法选择,不宜偏高.(2)漆面烘干时升温不宜过急.(3)施喷件表面应干燥清洁,上面不能残留有水份和溶剂.(4)添加醇类溶剂或消泡剂.(5)喷涂面漆后,工件应放臵在干燥的环境中.(6)降低施喷件的温度,使其温度略高于喷涂环境温度.10.起皱在干燥过程中漆膜表面出现皱纹,凹凸不平且平行的线状或无规则线状等现象.1,产生原因(1)热塑性合成油漆易发生起皱现象.(2)在涂料中添加过多的钴和锰催干剂.(3)烘干升温过急,表面干燥过快.(4)漆膜过厚或在浸涂时产生"肥厚的边缘".(5)氨基漆晾干过度,表干后再烘干,易产生起皱现象.(6)在不适当的干燥条件下喷涂.如喷漆间的温度或湿度过高.2,防治方法(1)按照工艺要求调整喷漆间的温度或湿度.(2)少用钴或锰催干剂,多用铅或锌催干剂.对于烘干型涂料,采用锌催干剂效果好.(3)每道漆控制在不产生起皱的厚度范围值内.(4)执行晾干和烘干的工艺过程.(5)采用防起皱剂,如油性的纯酸树脂漆喷涂稍厚,在烘干时就容易产生起皱,可以添加少量(5%以下)氨基树脂作为防起皱剂.(6)氨基面漆在按规定晾干后再进行烘干.11.发花漆膜的颜色不均匀,出现斑印,条纹和色相杂乱的现象.一般是由涂料的涂装不当,及涂料组分变化等引起的.1,产生原因(1)喷涂时喷涂压力过高或过低.(2)所用溶剂的溶解能力不足或施工黏度不适当.(3)面漆层过厚,使漆膜中的颜料产生表里"对流"现象.(4)在涂装车间附近有能与漆膜发生作用的气体(如氨,二氧化硫等).(5)涂料中的颜料分散不良或两种以上的色漆相互混合时混合不充分.2,防治方法(1)选用分散性和互溶性良好的颜料.(2)选择适当的溶剂,采用符合工艺要求的涂装黏度及漆膜厚度.(3)调配复色漆时应使用同一类型的颜料,最好用同一厂家生产的同一类型的颜料.(4)喷涂时喷枪走枪要均匀,喷涂压力大小要适当.12.浮色(色分离)涂料中各种颜料的粒度大小,形状,密度,分散性,内聚性等的不同,使漆膜表面和下层的颜料分布不均,各断面的色调有差异的现象,与色不均的差别在于浮色漆膜外观色调一致,但湿漆膜和干漆膜的色差大.1,产生原因(1)在涂装含有两种以上颜料的复色涂料时,由于溶剂在涂层的表里发挥不一,易出现对流而产生浮色现象.(2)涂料中颜料的密度相差悬殊.(3)喷涂时喷涂压力过高或过低.2,防治方法(1)改进涂料配方(如选用不易浮色的,易分散的颜料).(2)添加防浮色剂,如硅油对防止浮色有明显的效果.(3)喷涂时喷枪走枪要均匀,喷涂压力大小要适当.13.11.变色在使用过程中漆膜的颜色发生变化,其色相,明度,彩度明显地偏离标准色板的现象称为变色.1,产生原因(1)受阳光照射(主要是短波区段)潮湿,高温,空气中的腐蚀性气体(如二氧化硫)等作用所致.(2)所用涂料的耐候性差.(3)在涂膜老化,增塑剂析出等过程中有机颜料通过漆膜迁移.2,防治方法(1)根据被涂物的使用条件选用合适的涂料.(2)选用耐候性优良的涂料.12.失光由于涂料不良导致所提漆膜的光泽低于标准板光泽的现象,以及在使用过程中最初在光泽的漆膜表面上出现光泽减少的现象,统称为失光.后一种失光,有时是可逆的,借助抛光能消除.1,产生原因(1)涂装不良,未按工艺执行,如涂得过薄,过烘干和被涂面粗糙等.(2)所选用涂料的耐候性差.(3)漆膜(尤其是挥发干燥型涂料)干燥收缩造成.(4)阳光照射,水气(高温高湿)作用和腐蚀气体的沾污.2,防治方法(1)严格工艺要求或漆厂推荐的涂料施工条件进行涂装.(2)按被涂物的使用条件,选用耐候性优良的涂料.(3)如所用涂料有抛光性,则进行抛光即可恢复光泽.13.云斑(银粉不匀)在喷涂金属银粉漆面时,因喷涂的厚度不均匀,施工方法不当和所用溶剂与涂料不配套而引起的银粉分布不匀,定向不匀,导致漆膜外观颜色不均匀的现象.这种缺陷常常发生在喷涂大面积的金属银粉漆面时.1,产生原因(1)涂料配方不当(如银粉含量偏低,溶剂的密度大,树脂的分子量低等).(2)喷涂时涂料黏度过低或过高.(3)涂层过厚或膜厚不均匀,雾化差,喷涂操作不熟练.(4)喷涂银粉漆与清漆采用"湿碰湿"工艺时,中间相隔时间过短.(5)喷涂环境温度低.(6)涂层受湿空气或潮湿天气影响.2,防治方法(1)改进涂料配方,使用油漆厂指定的溶剂.(2)选用合适的喷涂黏度.(3)提高喷涂操作者的熟练程度,采用专业喷涂工具.(4)采用"湿碰湿"工艺时,中间相隔时间要足够.(5)将喷涂时的环境温度调节到合适的范围内.14.渗色在一种漆膜上喷涂另一种颜色的漆,底漆层的颜色部分渗入面层漆膜中而使面层漆膜变色的现象称为渗色.通常以红或黄色的形式出现.1,产生原因(1)底漆层中含有的有机颜料或溶剂能溶解的色素渗入面漆层中.(2)施喷件表面上含有有色物质或底材上有附着物(如沥青,焦油残留物).(3)面漆中含有溶解力强的溶剂(如酯类,酮类)或底漆层未完全干透就喷涂面漆.(4)聚酯填料(原子灰)中的过量过氧化物(硬化剂)被涂料中的溶剂溶解时会产生穿透性渗色.蓝,绿色调特别易于发生.2,防治方法(1)在含有有机颜料的涂层上不宜喷涂异种颜料的涂料(尤其是浅色面漆).(2)为防止渗色,在喷涂面漆前,应先喷涂一层隔绝底漆.(3)面漆选用挥发快,对底漆层溶解力差的溶剂调配.(4)清洗除去底层上的着色物质后再喷涂面漆.15.光泽不良有光泽涂层干燥后没有达到应有的光泽或涂装后不久涂层出现光泽下降,表面不均匀,并有轻微纹理,呈雾状朦胧的现象.1,产生原因(1)颜料的选择,分散和混合比不适当,树脂的混溶性差,溶剂选择不当.(2)施喷件表面对涂料的吸收量大,且不均匀.(3)施喷件表面粗糙,且不均匀.(4)过烘干或烘干时换气不充分,涂料抗污气性差.(5)喷涂时有虚雾附着或由补漆造成.(6)能抛光的涂层未干透就抛光.(7)在高温,高湿或极低气温的环境下涂装.2,防治方法(1)通过试验,选择合适的涂料,选择油漆厂指定的溶剂.(2)喷涂相应的隔绝底漆,以消除底漆对面漆的吸收或不均匀的吸收.(3)应仔细打磨(注意打磨手法和砂纸拍好的选择),消除施喷件表面的粗糙度.(4)严格遵守规定的烘干条件,烤房内换气要适当.(5)注意喷涂顺序,确保喷涂厚度均匀,减少喷涂虚雾的附着.(6)抛光工序要在涂层完全干透,熟化后进行.(7)控制涂装环境.十三,桔皮在喷涂时不能形成平滑的干漆膜面,而成桔皮状的凹凸现象.凹凸度约3μm左右.1,产生原因(1)涂料黏度大,流平性差.(2)压缩空气压力低,导致雾化不良.(3)施喷件和空气的温度偏高,喷漆间内风速过大,溶剂挥发过快.(4)晾干时间短,喷涂厚度不足.(5)喷涂时喷枪与施喷件表面距离较远.2,防治方法(1)选用合适的溶剂,添加流平剂或挥发较慢的高沸点有机溶剂,以改善涂料的流平性.(2)选择合适的压缩空气压力,选择出漆量和雾化性能好的喷涂工具,使涂料达到良好的雾化.(3)一次喷涂到规定厚度(控制到不流挂的程度),适当延长晾干时间,不宜过早进入烤房烘干.(4)施喷件温度应冷却到50℃以下,喷漆间内的温度应保持在20℃左右.(5)调整喷枪与喷涂表面的距离.17.出汗在漆膜表面上析出一种或几种组份的现象.如普通硝基漆在60℃以上烘干时,增塑剂呈汗珠状析出.1,产生原因(1)增塑剂与漆基的混溶性差.如硝基漆采用了蓖麻油,樟脑等非溶剂型增塑剂.(2)漆膜在打磨前未充分干透(溶剂未完全挥发).(3)漆膜中含有蜡,矿物油时,可能逐渐渗出到漆膜表面上.2,防治方法(1)选用与漆基混溶性好的增塑剂,降低增塑剂的黏度,减少非溶剂型增塑剂的用量.(2)漆膜打磨前应干透.18.丰满度不良漆膜虽然喷涂得很厚,但从外表看仍然很薄而显得干瘪的现象.1,产生原因(1)使用高聚合度的漆基制的涂料,其本身丰满度差.(2)颜料含量少,涂料过稀.(3)施喷件表面不平滑且吸收涂料.2,防治方法(1)选用丰满度高的涂料.(2)选用固体成份较高的涂料.(3)打磨以消除施喷件表面的粗糙度,涂隔绝底漆以消除底材对面漆的吸收.19.缩边在涂装和烘干过程中漆膜收缩,使被涂物的边缘,角等部位的漆膜变薄,严重时甚至露底.在水性涂料施工时常出现这种缺陷.1,产生原因(1)漆基的内聚力大.(2)涂料的黏度偏低,所用溶剂挥发慢.2,防治方法(1)在设计涂料配方是应注意消除缩边缺陷.(2)添加阻流剂,降低内聚力.20.烘干不良,未干透漆膜干燥(自干或烘干)后未达到完全干固,手摸漆膜有发湿之感,漆膜软,未达到规定硬度或存在表干里不干等现象.1,产生原因(1)自干或烘干的温度和时间未达到工艺规定.(2)自干场所换气不良,湿度高,温度偏低.(3)一次涂得太厚(尤其是氧化固化型涂料).(4)自干型涂料所含干燥剂失效,或表干型干燥剂用量过多.(5)烘干室内的被烘干物太多,热容量不同的工件同时在一个烘干室内烘干.(6)施喷件表面上有蜡,硅油,油和水等.2,防治方法(1)严格执行干燥工艺规范.(2)自干场所和烘干室的技术状态应达到工艺要求.(3)氧化固化型涂料一次不宜涂得太厚,如厚度超过20μm,则应分几次涂装.(4)添加干燥剂的调整表干型干燥剂的用量.(5)不同热容量的工件应有不同的烘干规范,烘干室的装载量应控制在一定范围内.(6)严防被涂物和压缩空气中的油污,蜡,水等带入涂层中.21.漆雾喷漆过程中漆雾飞溅或落在施喷件表面或漆膜上成虚雾状,影响漆膜的光泽和外观装饰性的现象.如落上异色漆雾则称为漆雾污染.1,产生原因(1)喷涂操作不正确,如喷枪距离被涂物表面的距离太远,与施喷件表面不垂直或喷枪压力过大.(2)施喷件之间距离太近.(3)喷漆间气流混乱,风速太低(小于0.3m/s).(4)不许涂漆的表面未遮盖或遮盖不严.2,防治方法(1)纠正不正确的喷涂操作.(2)施喷件之间应留足距离,以防飞溅.以汽车车身为例,间距应不小于1.5m,且喷涂方向正确.(3)喷漆室的气流应有一定方向,风速在静电喷漆场合不小于0.3m/s,在手工喷涂场合应在0.5m/s以上.(4)不需涂装的表面应遮盖,尤其是在喷涂异色漆和进行修补喷涂时.22.原子灰残痕涂层表面刮过原子灰的部位在喷涂面漆后产生印痕或失光等现象. 1,产生原因(1)刮原子灰的部位打磨不足.(2)刮原子灰的部位未喷涂隔绝底漆,原子灰的吸漆量大或颜色与底漆层不同.(3)所用原子灰的收缩性大,固化后变形.2,防治方法(1)对刮原子灰的部位要充分打磨.(2)在刮原子灰的部位喷涂隔绝底漆.(3)选用收缩性小的原子灰.硝基原子灰收缩性大,只适用于填平砂眼之类缺陷.23.打磨缺陷由于打磨不彻底,不规则或打磨划伤,砂纸纹,上层面漆盖不住而造成的漆膜缺陷.1,产生原因(1)打磨工具的技术状态不良或操作不当.(2)砂纸质量差,有掉砂现象.(3)在打磨平面时未采用打磨垫块,局部用力过猛.(4)打磨后未检查被打磨表面的质量.2,防治方法(1)确保打磨工具的技术状态良好,操作要规范.(2)选用优质的砂纸,在用新砂纸前,应将砂纸相互对磨一下,以消除掉砂现象.(3)在打磨平面时应采用打磨垫块,并注意打磨方向和力度.(4)打磨后应进行打磨质量检验.24.遮盖痕迹遮盖用的胶带痕迹照原样残留在涂面上,或分色线呈锯齿状,超过工艺标准的现象.1,产生原因(1)胶带的质量差.(2)遮盖工具执行不认真.(3)漆膜未干透就撕下胶带或其他遮盖物.2,防治方法(1)选用涂装专用胶带,在烘干场合要求胶带应耐热.(2)按工艺要求认真遮盖,为确保分色线无锯齿,应选用边端整齐的胶带.(3)漆膜干后(至少表干后)才能揭下胶带或其它遮盖物.25.气体裂纹在涂层干燥时受酸性气体的影响,涂面产生皱纹,浅裂纹等现象.1,产生原因(1)涂层干燥场所(或烘干室)的空气中,含有酸性气体(如二氧化硫,二氧化碳,一氧化碳等).在采用烟道气直接烘干的场合,易产生这一缺陷.(2)所用涂料的耐污气性差.2,防治方法(1)查清原因,消除干燥场所(或烘干室)中的酸性气体或降低其浓度.(2)在采用烟道气直接烘干的场所,应通过试验后才能纳入工艺.(3)选用耐污气性好的涂料.26.色差刚涂完的漆膜在色相,明度,彩色度与标准色板有差异,或在补漆时与原漆色有差异.1,产生原因(1)所用涂料各批之间有较大的色差.(2)在更换颜色时,输漆管路或涂装工具未洗净.(3)干燥规范不一致,尤其是在烘干的场合,产生局部过烘.(4)补漆时造成的斑痕.(5)没有使用油漆厂推荐的配方.(6)原车因长期使用而褪色.(7)涂料没有充分搅拌.2,防治方法(1)加强涂料进厂检验.(2)换漆色时输漆管路或涂装工具一定要洗净.(3)烘干的时间,温度应严格控制在工艺标准范围内.(4)力争少补漆,如需补漆则应整个部件(或有明确分界线的表面)补漆.(5)使用正确配方.(6)运用喷涂技术调整,使颜色与原车匹配.(7)使用扇形色卡核对原厂漆颜色.(8)彻底搅拌涂料.27.掉色在用蜡和擦布擦拭漆面时,布上粘着有涂层的颜色的现象.28.玷污由于铁粉,水泥粉,干漆雾,树脂或化学品等异物的附着,漆面变粗糙,脏污或带有色素物质的沾污,产生异色斑点等现象,令漆面腐蚀和脱色.严重的情况下,这些物质会破坏漆面的光洁度.1,产生原因(1)在漆面干燥过程中,周围环境中的铁粉,水泥粉,砂尘,干漆雾等异。

油漆涂刷常见通病发生原因及消除通病方法
1.色差
色差通常是由于施工环境的光线不均匀或者涂料本身质量不好导致的。

为了消除色差，可以调整施工环境的照明灯，保证光线均匀，或者选择质
量好的涂料进行施工。

2.起皮
起皮通常是由于底层处理不当、湿度过高或者涂料与底层不相容导致的。

为了避免起皮，首先应该确保底层的清洁和干燥，可以进行打磨和补漆，为涂料提供良好的附着力。

另外，在施工过程中要注意适当控制湿度，避免过高的湿度对涂料造成影响。

3.开裂
开裂通常是由于涂层干燥太快、涂层过厚或者温度变化过大导致的。

为了消除开裂，可以适当调节涂料的干燥时间，避免太快的干燥。

此外，
涂层的厚度也要控制在适当范围内，过厚容易开裂。

另外，要注意避免温
度的快速变化，可以选择在恒温环境下施工。

4.鼓泡
鼓泡是由于涂料中含有挥发性物质，蓄积在涂料中，造成鼓泡。

为了
消除鼓泡，应该选择质量好，不含挥发性物质的涂料进行施工。

另外，涂
料应该均匀稀释，避免出现太高的涂膜厚度。

5.流挂
流挂是指涂层在垂直面上出现滴落的现象，通常是由于涂料太稀、过
度施工或者施工环境不佳导致的。

为了消除流挂，可以选择稍微稠一些的
涂料进行施工，避免太稀的涂料。

同时，要适度控制涂料的施工量，避免过度施工。

另外，施工环境要适度通风，避免湿度过高。

总之，消除油漆涂刷常见的通病需要从施工原因、材料问题、环境因素等多个方面入手。

只有在正确选择涂料、合理施工，并保持良好的施工环境下，才能消除这些通病，获得满意的涂装效果。

二十种五金件喷漆作业中常见的缺陷及处理方法，收藏备查！由于喷漆作业的工序较多，漆面出现问题的几率还是很高，通常是由于腻子层或底漆层处理不当，喷漆过程缺乏控制，工作环境差，以及油漆成分偏差等造成。

如果在喷漆过程中发现问题，可以停止作业并立即采取适当的措施，根据出现的问题不同，也可以等喷漆过程结束后再进行处理。

下面来分析喷漆作业中常见的漆面缺陷及处理方法，以下为正文：【一】皱缩在喷漆过程中或漆膜干燥的过程中，面漆表面出现皱纹或收缩变形，这种缺陷在醇酸漆修补作业中最为常见。

（１）成因①不适当的干燥方法导致漆面干燥不均匀。

如果对刚喷涂的漆层进行烘干或过快地强制干燥，或喷漆车间温度过高，表面的油漆干燥较快并收缩，这会延缓内层油漆的干燥速度。

当内层油漆干燥时，将会使表面油漆出现收缩现象。

应避免在温度不合适的车间或温度变化较大的车间喷漆。

②漆层太厚或太湿，将使内层的油漆不能和外层的油漆以相同的速度释放溶剂并干燥，漆面就会出现变形和皱纹。

应采用多次喷涂的方法，以降低一次性喷涂面漆层的厚度。

③使用了错误的稀释剂或互不相容的材料。

使用快速干燥稀释剂或在瓷漆中使用挥发性油漆稀释剂都会造成皱缩。

必须按照规定使用快速干燥稀释剂，在高温季节应减少快速干燥稀释剂的用量。

（２）修正方法：在油漆充分干燥后，清除皱缩漆面，重新进行喷漆。

【二】隆起也称为浮皱。

在喷漆过程中或漆膜干燥的过程中，由于漆面膨胀而在部分区域形成的隆起，可能呈现出不同的形状。

（１）成因①使用了错误的稀释剂。

在瓷漆中使用挥发性油漆稀释剂会促进内部油漆层的隆起，最终导致面漆层的隆起。

②使用了互不相容的原料。

新喷涂的漆层与原有漆层发生了化学反应，或原有漆层的缺陷没有被妥善处理，漆层之间脱离从而造成面漆层的隆起。

③底层没有进行彻底地清洁，例如底层表面的油脂或蜡质物没有彻底清除，由于夹层效应的影响，导致再喷涂的油漆无法附着。

④二次喷涂的间隔时间太短，没有给予底层油漆充分的干燥时间，导致湿漆面中的溶剂侵蚀中涂底漆或面漆使之变软。

油漆常见缺陷及整改措施油漆是对建筑物进行保护、美观和装饰的重要材料。

然而，由于施工过程中的各种原因，油漆常常会出现一些缺陷。

下面将介绍几种常见的油漆缺陷及相应的整改措施。

1.起泡起泡是指漆膜表面出现气泡，使油漆表面不平整。

起泡常常是由于施工时未及时排除墙面的潮湿、残留的灰尘或油漆层之间的空气等引起的。

整改措施包括：首先要改善墙面的质量，确保干燥且清洁；在施工前应将墙面进行处理，刮除细小的杂质，并提供充分的干燥时间；在施工时应仔细搅拌油漆，确保均匀；避免施工时过度刷涂，以免造成过多的涂料积聚。

2.结皮结皮是指漆膜表面出现网状裂纹或鱼鳞状剥落。

结皮常常是由于施工时底漆层干燥时间不足、遇水或倒入新油漆后未进行均匀搅拌等引起的。

整改措施包括：在施工前应确保底漆层已充分干燥；刷涂新的油漆前应将旧油漆去除干净，并进行充分的涂装表面处理；选用质量良好的油漆，并在使用前进行充分搅拌。

3.走缝走缝是指漆膜出现明显的开裂或裂缝。

走缝常常是由于施工时的油漆层厚度不一致、温度变化太大或油漆的溶剂挥发速度过快引起的。

整改措施包括：在施工时要确保油漆层的厚度均匀一致；避免在高温或干燥的天气下施工；合理调整油漆溶剂的比例，确保挥发速度适中。

4.色差色差是指油漆涂层与设计色号不符或涂层内部出现不均匀的色差。

色差常常是由于油漆原料的质量问题、搅拌不均匀或施工时涂层厚度不均引起的。

整改措施包括：选用符合质量标准的油漆原料；在施工前应将油漆进行充分的搅拌，确保颜色均匀；在施工时要注意控制涂层的厚度，确保厚薄均匀。

5.粘性粘性是指油漆表面产生不干燥的感觉，容易吸附尘土或沾上物体。

粘性常常是由于油漆中水分过多、环境温度太低或施工时的涂料用量过大引起的。

整改措施包括：选用低水分含量的油漆；施工时要在温度适宜的环境下进行，并避免雨雪天气；合理控制涂料的用量，以避免过多的涂料积聚。

以上介绍了几种常见的油漆缺陷及相应的整改措施。

在施工之前，我们应充分了解油漆施工的原理和要求，并且选择合适的油漆材料和工艺，以确保施工的质量和效果。

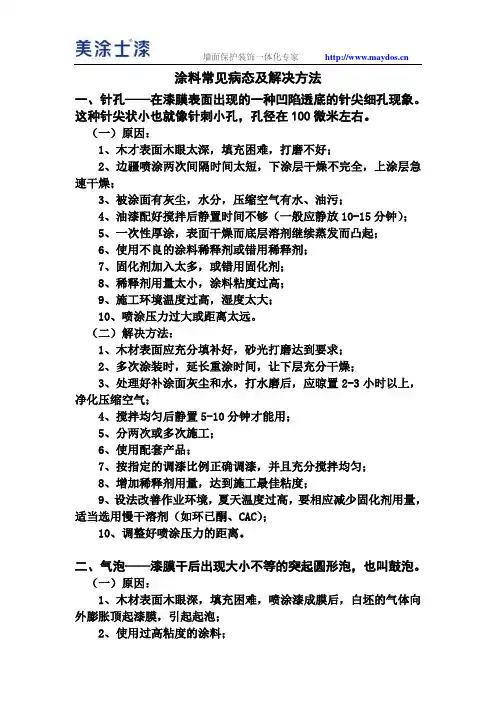

涂料常见病态及解决方法一、针孔——在漆膜表面出现的一种凹陷透底的针尖细孔现象。

这种针尖状小也就像针刺小孔，孔径在100微米左右。

（一）原因：1、木才表面木眼太深，填充困难，打磨不好；2、边疆喷涂两次间隔时间太短，下涂层干燥不完全，上涂层急速干燥；3、被涂面有灰尘，水分，压缩空气有水、油污；4、油漆配好搅拌后静置时间不够（一般应静放10-15分钟）；5、一次性厚涂，表面干燥而底层溶剂继续蒸发而凸起；6、使用不良的涂料稀释剂或错用稀释剂；7、固化剂加入太多，或错用固化剂；8、稀释剂用量太小，涂料粘度过高；9、施工环境温度过高，湿度太大；10、喷涂压力过大或距离太远。

（二）解决方法：1、木材表面应充分填补好，砂光打磨达到要求；2、多次涂装时，延长重涂时间，让下层充分干燥；3、处理好补涂面灰尘和水，打水磨后，应晾置2-3小时以上，净化压缩空气；4、搅拌均匀后静置5-10分钟才能用；5、分两次或多次施工；6、使用配套产品；7、按指定的调漆比例正确调漆，并且充分搅拌均匀；8、增加稀释剂用量，达到施工最佳粘度；9、设法改善作业环境，夏天温度过高，要相应减少固化剂用量，适当选用慢干溶剂（如环已酮、CAC）；10、调整好喷涂压力的距离。

二、气泡——漆膜干后出现大小不等的突起圆形泡，也叫鼓泡。

（一）原因：1、木材表面木眼深，填充困难，喷涂漆成膜后，白坯的气体向外膨胀顶起漆膜，引起起泡；2、使用过高粘度的涂料；3、喷涂空气压力过高，涂料混入空气过多；4、加热干燥过于激烈；5、物面含水率高，环境温度太高，湿度太大，通风不行；6、空气压缩机及管道带有水分；7、固化剂加入油漆调匀后，放置时间不够；8、采用含水醇高的不良稀释剂刷涂时，溶剂挥发太快；9、一次涂太厚或边疆喷涂层间间隔时间太短。

（二）解决方法：1、刮透明腻子，充分填补木眼，在喷涂前先刷一遍底得宝封闭缝隙，排出木眼中的空气；2、适当调整涂料粘度；3、调整适当的空气压力，减少空气的混入；4、加热干燥时，待溶剂挥发后进行；5、改善施工环境物面应干燥，被涂面打水磨后晾干2-3小时以上；6、使用油水分离器分离，并定期排水，每半天一次；7、搅拌后应静置5-10分钟；8、选用配套稀释剂；9、可加5-10%慢干溶剂（如CAC，环已酮等）；10、分多次施工，多次涂装时，延长干燥时间，让下层充分干燥。

油漆质量问题处理与纠正措施引言在建筑装修、家具制造等领域中，油漆是一种常用的涂料材料。

然而，由于施工环境、工艺操作等因素，常常会出现油漆质量问题，如刷涂不均匀、起皮、开裂等。

本文将介绍常见的油漆质量问题及其处理和纠正措施，以提供业内从业人员对油漆质量问题的解决方案。

常见的油漆质量问题1. 刷涂不均匀刷涂不均匀是一种常见的油漆质量问题，主要表现为涂层厚度不一致、色泽不匀、光泽度不同等。

造成刷涂不均匀的原因主要有两个方面：施工人员技术不过关和施工工具质量问题。

处理方法：•提高施工人员技术水平，通过培训和指导，使其掌握正确的涂刷方法和技巧；•使用质量好的刷子、辊子等施工工具，确保涂料能够均匀分布在涂面上；•根据涂层厚度要求，进行多次涂刷，以达到均匀且一致的效果。

2. 起皮起皮是指油漆涂层与基层之间发生剥离现象，通常与基层处理不当和涂料本身质量有关。

处理方法：•清除基层表面污物、油脂、灰尘等，保证基层表面干净，提高粘结力；•根据油漆厂家规定的稀释比例和涂装温度进行调配和施工，确保涂料质量；•在基层表面涂刷底漆，提高涂层与基层的粘结性能。

3. 开裂开裂是指油漆涂层表面出现裂纹，通常与温度变化、涂料与基层张力不一致等因素有关。

处理方法：•按照油漆厂家规定的施工温度和湿度进行操作，避免环境温度变化过大导致涂层开裂；•根据施工要求，选择适合基层的涂料，使涂层与基层的张力相同，减少开裂的概率；•在涂层表面涂刷封闭涂料，加强涂层表面的强度和抗张能力。

4. 色差色差是指涂层颜色与设计要求或同批次涂料存在显著的色彩差异。

处理方法：•选购同一批次的涂料，确保颜色的一致性；•在施工前进行涂料颜色的试刷，以确保涂层颜色符合预期；•选择专业的调色师进行调色，调整涂料颜色到满足设计要求。

结论油漆质量问题在建筑装修和家具制造领域中较为常见，但通过正确的处理和纠正措施，这些问题是可以解决的。

提高施工人员的技术水平，选择质量好的施工工具，保证基层的处理和涂料的质量，都是解决油漆质量问题的关键。

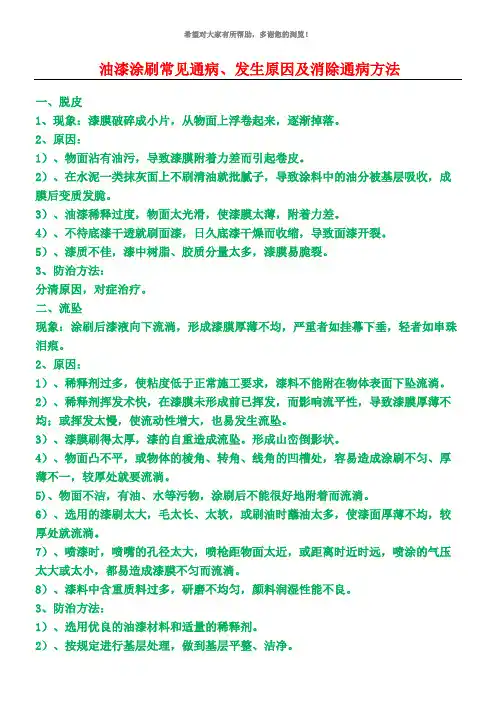

一、脱皮1、现象：漆膜破碎成小片，从物面上浮卷起来，逐渐掉落。

2、原因：1）、物面沾有油污，导致漆膜附着力差而引起卷皮。

2）、在水泥一类抹灰面上不刷清油就批腻子，导致涂料中的油分被基层吸收，成膜后变质发脆。

3）、油漆稀释过度，物面太光滑，使漆膜太薄，附着力差。

4）、不待底漆干透就刷面漆，日久底漆干燥而收缩，导致面漆开裂。

5）、漆质不佳，漆中树脂、胶质分量太多，漆膜易脆裂。

3、防治方法：分清原因，对症治疗。

二、流坠现象：涂刷后漆液向下流淌，形成漆膜厚薄不均，严重者如挂幕下垂，轻者如串珠泪痕。

2、原因：1）、稀释剂过多，使粘度低于正常施工要求，漆料不能附在物体表面下坠流淌。

2）、稀释剂挥发术快，在漆膜未形成前已挥发，而影响流平性，导致漆膜厚薄不均；或挥发太慢，使流动性增大，也易发生流坠。

3）、漆膜刷得太厚，漆的自重造成流坠。

形成山峦倒影状。

4）、物面凸不平，或物体的棱角、转角、线角的凹槽处，容易造成涂刷不匀、厚薄不一，较厚处就要流淌。

5)、物面不洁，有油、水等污物，涂刷后不能很好地附着而流淌。

6）、选用的漆刷太大，毛太长、太软，或刷油时蘸油太多，使漆面厚薄不均，较厚处就流淌。

7）、喷漆时，喷嘴的孔径太大，喷枪距物面太近，或距离时近时远，喷涂的气压太大或太小，都易造成漆膜不匀而流淌。

8）、漆料中含重质料过多，研磨不均匀，颜料润湿性能不良。

3、防治方法：1）、选用优良的油漆材料和适量的稀释剂。

2）、按规定进行基层处理，做到基层平整、洁净。

3）、施工环境，以温度15—25℃，湿度50%—75%为宜。

4）、根据施工环境及方法，合理调整油漆粘度。

温度高时，粘度应小些。

采用喷涂应较刷涂粘度小些。

5）、每次刷涂的漆膜不宜太厚，一般在50—70微米，喷涂要比刷涂的薄一些。

6）、选用的漆刷，毛要有弹性，根粗而梢细，鬃厚而口齐。

刷面漆和粘度大的漆，可用八成新的旧油刷；刷底漆或粘度小的漆，可用装卸刷。

7）、喷涂时，喷嘴孔径不宜太大，空气压力应0.2—0.4MPa范围内，喷枪与物面距离控制在小枪15—20厘米，大枪20—25厘米为宜。

油漆施工重难点分析及解决措施一、重难点分析1、油漆流挂：指物体的垂直表面上，部分油漆在重力作用下产生流挂。

（1）油漆太稀，涂刷太厚或施工环境温度过高，漆膜干燥太慢等就会出现流挂。

（2）漆料中含重质颜料过多，漆膜附着力差，稀释剂挥发太快或太慢，影响漆膜干燥速度；物体表面不平整，或有油、水等污物，造成漆膜下垂。

2、开裂或裂纹：指由于面层油漆的扩张与底层不一致而使表面开裂。

（1）在软而有弹性的涂层上涂刷稠度大的油漆。

（2）在底层油漆干燥前即涂饰上一层油漆。

（3）干燥剂掺得过多。

（4）漆膜上沾有浆糊或胶水。

3、漆膜表面起雾：指在罩面漆或磁漆表面上有发白现象，有时伴有缺乏光泽现象。

（1）在湿冷环境中涂刷油漆。

（2）在有蒸汽的潮湿环境中涂刷油漆。

（3）摩擦刷洗时的水被吸入涂层里。

（4）暴露在含有污染物质的空气中时间过长。

二、解决措施1、油漆流挂（1）选择优良的漆料和挥发速度适当的稀释剂。

（2）物体表面处理平整，无油污、水分。

（3）环境温度应符合涂漆标准要求，涂饰均匀一致，可避免流挂下垂现象发生。

2、开裂或裂纹（1）正确选择油漆品种。

（2）达到规定的干燥时间后，再涂饰一层油漆。

（3）干燥剂应掺得适量。

（4）漆膜上沾有的浆糊或胶水应立即除去。

3、漆膜表面起雾（1）避免在潮湿环境中涂刷油漆。

（2）在干燥环境中涂刷油漆。

（3）在涂刷前应检验被涂物的表面是否干燥，未干燥不应涂刷油漆。

（4）除去表面结晶沉淀物，用亚麻仁油和醋酸的等量混合剂擦涂表同。

涂料施工后的常见缺陷及处理方法摘要：涂料施工是建筑装饰中重要的一环，但在实际施工过程中，会出现各种常见的缺陷。

本文将介绍涂料施工后常见的缺陷，包括起皮、开裂、脱落、发霉、色差等问题，并提供相应的处理方法，旨在帮助施工人员及时发现和解决这些问题，确保涂料施工质量。

1. 起皮起皮是涂料施工中常见的问题之一。

主要表现为涂膜与基层之间的粘结力不强，导致涂膜起泡或起皮。

常见的原因包括基层处理不当、底漆使用不当、施工环境湿度过高等。

处理方法包括重新施工底漆、修补起皮部分、改善施工环境湿度等。

2. 开裂开裂是涂料施工中常见的缺陷之一，主要表现为涂膜出现裂纹。

常见的原因包括基层变形、涂料层厚度不均匀、涂料伸缩性能不佳等。

处理方法包括重新施工涂料、增加涂料层厚度、选用具有较好伸缩性能的涂料等。

3. 脱落脱落是指涂膜与基层之间发生剥离现象，是涂料施工中的严重缺陷。

常见的原因包括基层处理不当、涂料与基层的粘结力不足、湿度过高等。

处理方法包括重新施工底漆、修补脱落部分、改善施工环境湿度等。

4. 发霉发霉是指涂料施工后在涂膜表面或涂膜与基层之间产生霉菌生长现象。

常见的原因包括基层湿度过高、施工环境通风不良等。

处理方法包括清除霉菌、改善施工环境通风等。

5. 色差色差是指涂膜颜色不均匀或与预期的颜色不符。

常见的原因包括施工不均匀、涂料配比不准确等。

处理方法包括重新施工涂料、调整涂料配比等。

结论：涂料施工后常见的缺陷包括起皮、开裂、脱落、发霉、色差等问题。

针对这些问题，应采取相应的处理方法，包括重新施工底漆、修补脱落部分、改善施工环境湿度等。

通过及时发现和解决这些问题，可以确保涂料施工质量，提高建筑装饰的品质。

喷漆的一些原因及处理方法-裂缝,开裂
在油漆表面上出现有向不同方向扩展的不同长度和宽度的裂纹的现象.根据裂缝的形态(大小,深度,宽度)可分为发状裂纹,浅裂纹,龟裂,鳄皮裂纹和玻璃裂纹几种.
1、产生原因
(1)主要原因是涂层经受不住冷热,干湿或侵蚀液体的交替变化.
(2)涂料在使用前未搅拌均匀.
(3)涂层配套不适当,如底漆层膜比面漆层漆膜软.
(4)面漆层涂得过厚,且耐寒性(或耐湿变性)不佳.
(5)底涂层未干透就涂面漆.
(6)所用面漆的耐候性差.
(7)涂层老化.
2、防治方法
(1)通过试验解决涂层的配套性,一般使底层漆膜和面层漆膜的硬度,伸缩性接近.
(2)耐寒性差的漆膜(尤其是自干型漆膜,如硝基漆)不应涂得过厚,应按工艺要求严格控制.
(3)中涂层干透后方能涂面漆.
(4)选用耐候性,耐温变性优良有面漆.
(5)应尽可能避免将被涂件早期暴露在严寒之中.。

涂装施工中常见问题及处理办法涂装工程是“面子工程”，做的不好，就要返工，那么时间与金钱就白白的浪费。

俗话说涂装行业是三分油漆、七分施工。

油漆是否好用是与油漆师傅的技术水平密不可分。

公司根据以往案例，深入进行了研究分析，我们明白，因各施工单位的情况不一致，在涂装过程中遇到的问题也各不相同。

因此在施工过程中不可避免地会产生涂膜缺陷，产生的原因与被涂物的状态、选用油漆、涂装工艺及设备与涂装环境等有关。

现将涂装常见的漆病及防治方法详述如下1、渗色被涂物的原有面漆（例;红色、褐色及黄色面漆）的颜料渗入被涂物面漆中，常产生在涂浅色面漆场合。

由底层上除附着的着色物透过或者渗入面涂层，产生异色斑现象称之底层污染。

起因：（1）被涂物表面被底层有渗色倾向颜色的漆料所污染（如落上漆雾）。

（2）设备未清洗干净。

（3）旧漆面未进行适当封固。

（4）底涂漆料被易形成渗色的材料所污染。

预防：勿使易产生渗色的漆雾落在于工作物上。

完全清洗所有设备。

在未进行喷涂前，先在一小片的地方，喷涂一层色漆，测试原有漆膜，如有渗色状况，则按漆厂要求予以封固。

（1）底漆内绝不可混入其它杂质。

（2）使用面漆近似颜色的中涂漆，假如白色或者浅色面漆，则不能使用红色的中涂层。

原子灰腻子使用的固化剂不应过量。

补救方法：在多层底漆及面漆均已喷涂后开始发生渗色时，则可用防渗封底予以隔绝。

2、涂膜产胶状物或者硬块。

起因：（1）稀释剂溶解力差导致涂料中的胶状物不能全部溶解。

稀释时会先出浑浊，然后析出胶状物，尽力搅拌也难溶解，清漆此种现象较好。

（2）色漆析出的胶体与颜色结成硬块，稀释硝基漆中的硝化棉有一定限度，超出限度即析出。

预防：选用质量好的稀释剂、清漆，禁止使用质量差的稀释剂与放置时间过长的清漆。

补救方法：（1）对稀释剂与要紧成膜物质间的配备是否合适难于确信时，可将涂料涂装玻璃上，观察其是否有析出；有严重析出时，则不能使用。

（2）硝基漆有析出时，可加丙酮等强溶剂使其再溶化。

涂料施工中产生的问题及解决办法涂料施工中产生的问题及解决办法一、粉化：涂膜表面有一薄层粉化物，拭之即掉落。

原因：内墙漆用于户外，如环氧漆等；涂料过量过度稀释，漆膜太薄，树脂无法有效粘结；底材太疏松，树脂过多渗入基底，无法有效粘结；施工时基底温度过低，低温引起的乳胶无法凝结，成膜不佳；基底及环境湿度过高，重涂时间短，通风差，无法完全成膜；基底碱性过高，漆膜被破坏；测试时未够7天成膜期；不使用底漆，碱性侵蚀面漆，或底材吸水过快。

解决方法：铲除粉化层，直至露出坚实基面；选用合适的油漆，打底重涂；遵循施工规范，切勿过度稀释；必要时需选用合适的底漆封固基底；保证施工环境符合施工要求。

二、光泽不均：涂膜光泽不均匀，明暗分布，常出现于丝光、半光产品。

原因：基底疏松度不均一，对树脂的吸附性不同；底漆、面漆施工厚度不均匀；喷涂时局部干喷；同一面墙使用不同施工工具；同一面墙使用不同批号产品；未能有效"湿接"，接痕明显；基底温度过高或油漆干燥过快。

解决方法：使用底漆，特别是局部修补处，必须与周边同上底漆后再施面漆；确保各层厚度一致，无漏刷；确保使用一致工具，在同一面墙使用同一批号产品，在分格区内保证湿接；确保施工条件、施工工艺符合要求；根据不同的气候选择合适的稀释剂来调整油漆的干燥时间。

三、开裂/剥落：涂膜破裂成皮（干的漆膜的涂层（至少一层）开始开裂，最终会影响到整个涂层的破坏，一开始可能是头发丝的裂缝，后来会有剥落现象）。

原因：基底腻子以石膏粉、滑石粉、腻子粉、双飞粉为主，遇水膨胀，顶起漆膜，特别是外墙；基底水分过高，向外扩散时其压力把漆膜鼓起，特别是透气性差的产品；土建时防水处理差导致雨水通过裂缝或未上漆基面进入基底，或有漏水，扩散时破坏漆膜；使用劣质涂料，缺乏柔韧性与应有的附着力；过分稀释或涂料过厚；表面处理不当或直接在木头上涂刷，没有底漆；涂料过硬，或因为年代已久老化变脆。

解决方法：（用刮刀、钢丝）铲除所有起泡、剥落部分，打磨表面磨毛边缘。

常见的漆膜弊病1 咬底在干漆膜上施涂其同种或不同种涂料时，在涂层施涂或干燥期间使其下的干膜发生软化、隆起或从底原因：涂层未干透就涂下一道漆。

涂层配套性不好，面漆溶剂能溶胀底漆。

涂得过厚预防措施：底涂层应干透，再涂面漆，或溶剂挥发后即涂面漆。

正确选择涂料品种，特别注意底面漆的配套。

从施工而言，第一道涂薄，第二道涂厚。

2 干喷到达被涂物表面前液体涂料已经半干，但还有一定的湿度刚刚能够附着于表面成膜，却不能形成连续且有效的漆膜。

干喷粒子由于在喷到被涂物途中时部分溶剂就会损失了，那么就形成了半干漆尘，附着力极差，甚至没有任何附着力。

原因：喷漆距离太远；走枪为弧形或倾斜；环境温度太高或有大风；喷枪压力太高；溶剂挥发过快。

3 桔皮漆膜呈现桔皮状外观的表面病态。

原因：溶剂挥发过快。

涂料本身的流平性差，涂料的粘度大。

喷涂的压力不足，雾化不良。

喷涂距离不适当，如太远，喷枪运行速度快。

喷漆室内风速太大、气温太高，或过早进入烘烤箱烘干。

漆膜厚度不足。

被涂面不平滑，影响涂料的流平或对涂料的吸收。

预防措施：选用适当的溶剂，或添加部分挥发较慢的高沸点有机溶剂。

通过试验选用较低的施工粘度。

喷涂时应达到良好的雾化。

喷涂距离选择适当，减小喷漆室内风速。

被涂物喷涂后进入高温烘干炉之前，应设有晾干室。

喷涂一道厚度应达到规定。

被涂面应充分地湿打磨，使其平整光滑。

添加适当的流平剂。

4 流挂涂料施涂于垂直面上时，由于其抗流挂性差或施涂不当，漆膜过厚等原因而使湿漆膜向下移动，形成各种形状下边缘厚的不均匀涂层。

原因：溶剂挥发缓慢。

涂得过厚。

喷涂距离过近，喷涂角度不当。

涂料粘度过低。

气温过低。

几乎不换气，周围空气中溶剂蒸汽含量高。

涂料中含有比重大的颜料（如硫酸钡），在漆基中分散不良的色漆。

在旧漆膜上（特别是在有光的漆膜上）涂布新漆时也易产生流痕。

预防措施：溶剂选配适当对常规涂料一次涂布的厚度控制在规定范围内。

提高喷涂操作的熟练程度，控制喷涂距离为喷涂大工件25～30cm，喷涂小件15～20cm，并与物面平行移动。

喷漆的一些原因及处理方
法-起皱
在干燥过程中漆膜表面出现皱纹,凹凸不平且平行的线状或无规则线状等现象.
1、产生原因
(1)热塑性合成油漆易发生起皱现象.
(2)在涂料中添加过多的钴和锰催干剂.
(3)烘干升温过急,表面干燥过快.
(4)漆膜过厚或在浸涂时产生"肥厚的边缘".
(5)氨基漆晾干过度,表干后再烘干,易产生起皱现象.
(6)在不适当的干燥条件下喷涂.如喷漆间的温度或湿度过高.
2、防治方法
(1)按照工艺要求调整喷漆间的温度或湿度.
(2)少用钴或锰催干剂,多用铅或锌催干剂.对于烘干型涂料,采用锌催干剂效果好.
(3)每道漆控制在不产生起皱的厚度范围值内.
(4)执行晾干和烘干的工艺过程.
(5)采用防起皱剂,如油性的纯酸树脂漆喷涂稍厚,在烘干时就容易产生起皱,可以添加少量(5%以下)氨基树脂作为防起皱剂.
(6)氨基面漆在按规定晾干后再进行烘干.。
