建筑节能取样送检标准及数量审批稿

建筑节能工程相关材料送检要求
建筑节能工程相关材料进场，严格按照《建筑节能工程施工质量验收规范》GB50411-2007见证取样送检。

一、墙体节能材料：
1、同一厂家同一品种的产品，单位工程建筑面积在20000㎡以下时，送检不得少
于3次，原材料标养试块3组；单位工程建筑面积在20000㎡以上时，送检不得少于6次，原材料标养试块6组。

2、保温浆料在施工中，每个检验批应制作同条件养护试块不得少于3组（同条件
试件：检测导热系数、干密度和压缩强度等，委托检测项目要齐全），并见证取样送检。

3、检验批的划分：采用相同材料，每500㎡—1000㎡面积划分一个检验批（可以取上
限），不足500㎡也为一个检验批。

二、门窗节能：
同一厂家的同一品种同一类型的产品，单位工程应见证取样送检；11层不同规格的产品抽样送检各一组；18层不同规格的产品抽样送检各二组；；30层不同规格的产品抽样送检各三组。

三、屋面节能：
同一厂家同一品种的产品，单位工程应见证取样送检各一组。

四、配电与照明节能：
低压配电系统选择的电缆、电线进场应对其截面和每芯导体电阻值进行见证取样送检，同厂家各种规格总数的10%，且不少于2个规格。

此文件出自：健康苑I标段工程监理部。

节能检测取样、送样要求（1）墙体节能工程1、外墙传热系数取样原则：每单位工程同一厂家同一品种的产品，当单位工程建筑面积在2万m2以下时各检测不少于3组;当单位工程建筑面积在2万m2以上时各检测不少于6组。

送样要求：一幅墙为1组，试验墙应按设计要求砌筑成规格为1.63m×1.63m 的墙体，按实验用砌筑墙体原材料用量送样。

2、墙体工程保温材料（EVB保温砂浆）导热系数、密度、抗压强度①标准养护取样原则：每单位工程同一厂家同一品种的产品，当单位工程建筑面积在2万m2以下时各检测不少于3组；当单位工程建筑面积在2万m2以上时各检测不少于6组。

送样要求：按实验用量送样②同条件养护取样原则：每个检验批应抽样制作同条件试块不少于3组送样要求：导热系数:每组2块，规格为300mm×300mm×30mm；抗压强度:每组6块，规格为70.7mm×70.7mm×70。

7mm；密度：每组6块，规格为70。

7mm×70。

7mm×70。

7mm。

3、网格布力学性能、抗腐蚀性能取样原则:每单位工程同一厂家同一品种的产品，当单位工程建筑面积在2万m2以下时各检测不少于3组;当单位工程建筑面积在2万m2以上时各检测不少于6组.送样要求：三组一卷.4、抗裂砂浆取样原则：每单位工程同一厂家同一品种的产品，当单位工程建筑面积在2万m2以下时各检测不少于3组；当单位工程建筑面积在2万m2以上时各检测不少于6组。

送样要求：三组一袋。

（2)屋面节能工程1、屋面工程保温材料（XPS挤塑板）导热系数、抗压强度取样原则:每单位工程同一厂家同一品种同一类型的产品检测不少于3组。

送样要求: 导热系数：每组2块，规格为300mm×300mm×实际厚度；抗压强度:每组5块,规格为100mm×100mm×实际厚度。

（3)幕墙、门窗节能工程1、中空玻璃露点、玻璃可见光透射比、遮阳系数取样原则：①(门窗节能工程)每单位工程同一厂家同一品种同一类型的产品检测不少于3组；②（幕墙节能工程）每单位工程同一厂家同一品种同一类型的产品检测不少于1组。

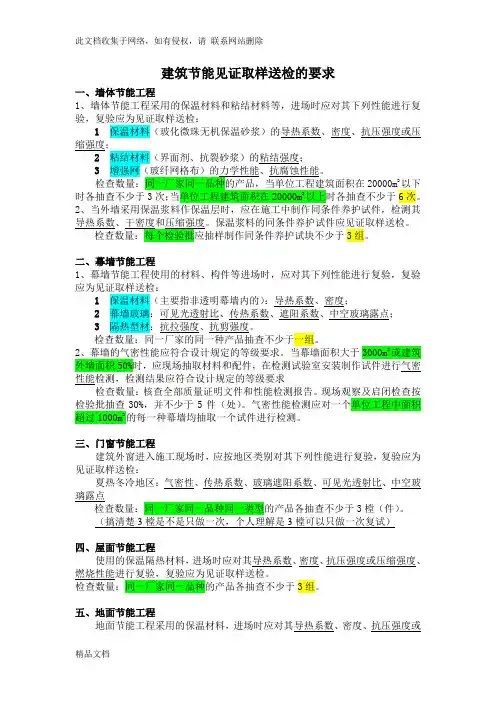

建筑节能见证取样送检的要求一、墙体节能工程1、墙体节能工程采用的保温材料和粘结材料等，进场时应对其下列性能进行复验，复验应为见证取样送检：1保温材料（玻化微珠无机保温砂浆）的导热系数、密度、抗压强度或压缩强度；2320000m2以下6次。

2导热系数、干密度和压缩强度。

保温浆料的同条件养护试件应见证取样送检。

3组。

二、幕墙节能工程1、幕墙节能工程使用的材料、构件等进场时，应对其下列性能进行复验，复验应为见证取样送检：1保温材料（主要指非透明幕墙内的）：导热系数、密度；2幕墙玻璃：可见光透射比、传热系数、遮阳系数、中空玻璃露点；3隔热型材：抗拉强度、抗剪强度。

检查数量：同一厂家的同一种产品抽查不少于一组。

2、幕墙的气密性能应符合设计规定的等级要求。

当幕墙面积大于3000m2或建筑外墙面积50%时，应现场抽取材料和配件，在检测试验室安装制作试件进行气密性能检测，检测结果应符合设计规定的等级要求检查数量：核查全部质量证明文件和性能检测报告。

现场观察及启闭检查按检验批抽查30%，并不少于5件（处）。

气密性能检测应对一个单位工程中面积超过1000m2的每一种幕墙均抽取一个试件进行检测。

三、门窗节能工程建筑外窗进入施工现场时，应按地区类别对其下列性能进行复验，复验应为见证取样送检：夏热冬冷地区：气密性、传热系数、玻璃遮阳系数、可见光透射比、中空玻璃露点检查数量：同一厂家同一品种同一类型的产品各抽查不少于3樘（件）。

（搞清楚3樘是不是只做一次，个人理解是3樘可以只做一次复试）四、屋面节能工程使用的保温隔热材料，进场时应对其导热系数、密度、抗压强度或压缩强度、燃烧性能进行复验，复验应为见证取样送检。

检查数量：同一厂家同一品种的产品各抽查不少于3组。

五、地面节能工程地面节能工程采用的保温材料，进场时应对其导热系数、密度、抗压强度或压缩强度、燃烧性能进行复验，复验应为见证取样送见。

3组。

六、采暖节能工程采暖系统节能工程采用的散热器和保温材料等进场时，应对其下列技术性能参数进行复验，复验应为见证取样送检：1散热器的单位散热量、金属热强度；2保温材料的导热系数、密度、吸水率。

节能送检的要求YKK standardization office【 YKK5AB- YKK08- YKK2C- YKK18】建筑节能见证取样送检的要求一、墙体节能工程1、墙体节能工程采用的保温材料和粘结材料等，进场时应对其下列性能进行复验，复验应为见证取样送检：1保温材料（玻化微珠无机保温砂浆）的导热系数、密度、抗压强度或压缩强度；2粘结材料（界面剂、抗裂砂浆）的粘结强度；3增强网（玻纤网格布）的力学性能、抗腐蚀性能。

检查数量：同一厂家同一品种的产品，当单位工程建筑面积在20000m2以下时各抽查不少于3次；当单位工程建筑面积在20000m2以上时各抽查不少于6次。

2、当外墙采用保温浆料作保温层时，应在施工中制作同条件养护试件，检测其导热系数、干密度和压缩强度。

保温浆料的同条件养护试件应见证取样送检。

检查数量：每个检验批应抽样制作同条件养护试块不少于3组。

二、幕墙节能工程1、幕墙节能工程使用的材料、构件等进场时，应对其下列性能进行复验，复验应为见证取样送检：1保温材料（主要指非透明幕墙内的）：导热系数、密度；2幕墙玻璃：可见光透射比、传热系数、遮阳系数、中空玻璃露点；3隔热型材：抗拉强度、抗剪强度。

检查数量：同一厂家的同一种产品抽查不少于一组。

2、幕墙的气密性能应符合设计规定的等级要求。

当幕墙面积大于3000m2或建筑外墙面积50%时，应现场抽取材料和配件，在检测试验室安装制作试件进行气密性能检测，检测结果应符合设计规定的等级要求检查数量：核查全部质量证明文件和性能检测报告。

现场观察及启闭检查按检验批抽查30%，并不少于5件（处）。

气密性能检测应对一个单位工程中面积超过1000m2的每一种幕墙均抽取一个试件进行检测。

三、门窗节能工程建筑外窗进入施工现场时，应按地区类别对其下列性能进行复验，复验应为见证取样送检：夏热冬冷地区：气密性、传热系数、玻璃遮阳系数、可见光透射比、中空玻璃露点检查数量：同一厂家同一品种同一类型的产品各抽查不少于3樘（件）。

建筑节能见证取样送检的要求一、墙体节能工程、墙体节能工程采用的保温材料和粘结材料等，进场时应对其下列性能进行复验，复验应为见证取样送检：保温材料（玻化微珠无机保温砂浆）的导热系数、密度、抗压强度或压缩强度。

不少于次。

当单位工程建筑面积在以上时各抽查不少于次。

、检测其导热系数、干密度和压缩强度。

保温浆料的同条件养护试件应见证取样送检。

检查数量：每个检验批应抽样制作同条件养护试块不少于组。

、幕墙节能工程使用的材料、构件等进场时，应对其下列性能进行复验，复验应为见证取样送检：保温材料（主要指非透明幕墙内的）：导热系数、密度。

幕墙玻璃：可见光透射比、传热系数、遮阳系数、中空玻璃露点。

隔热型材：抗拉强度、抗剪强度。

检查数量：同一厂家的同一种产品抽查不少于一组。

、幕墙的气密性能应符合设计要求的等级要求。

当幕墙面积大于或建筑外墙面积时，应现场抽取材料和配件，在检测试验室安装制作试件进行气密性能检测，检测结果应符合设计要求的等级要求检查数量：核查全部质量证明文件和性能检测报告。

现场观察及启闭检查按检验批抽查，并不少于件（处）。

气密性能检测应对一个单位工程中面积超过的每一种幕墙均抽取一个试件进行检测。

三、门窗节能工程建筑外窗进入施工现场时，应按地区类别对其下列性能进行复验，复验应为见证取样送检：夏热冬冷地区：气密性、传热系数、玻璃遮阳系数、可见光透射比、中空玻璃露点检查数量：同一厂家同一品种同一类型的产品各抽查不少于樘（件）。

（搞清楚樘是不是只做一次，我理解是樘可以只做一次复试）四、屋面节能工程使用的保温隔热材料，进场时应对其导热系数、密度、抗压强度或压缩强度、燃烧性能进行复验，复验应为见证取样送检。

检查数量：同一厂家同一品种的产品各抽查不少于组。

五、地面节能工程地面节能工程采用的保温材料，进场时应对其导热系数、密度、抗压强度或压缩强度、燃烧性能进行复验，复验应为见证取样送见。

检查数量：同一厂家同一品种的产品各抽查不少于组。

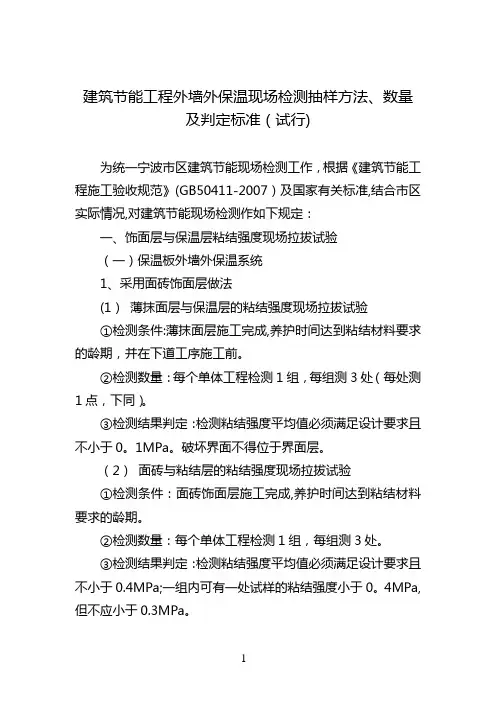

建筑节能工程外墙外保温现场检测抽样方法、数量及判定标准（试行)为统一宁波市区建筑节能现场检测工作，根据《建筑节能工程施工验收规范》(GB50411-2007）及国家有关标准,结合市区实际情况,对建筑节能现场检测作如下规定：一、饰面层与保温层粘结强度现场拉拔试验（一）保温板外墙外保温系统1、采用面砖饰面层做法(1）薄抹面层与保温层的粘结强度现场拉拔试验①检测条件:薄抹面层施工完成,养护时间达到粘结材料要求的龄期，并在下道工序施工前。

②检测数量：每个单体工程检测1组，每组测3处（每处测1点，下同）。

③检测结果判定：检测粘结强度平均值必须满足设计要求且不小于0。

1MPa。

破坏界面不得位于界面层。

（2）面砖与粘结层的粘结强度现场拉拔试验①检测条件：面砖饰面层施工完成,养护时间达到粘结材料要求的龄期。

②检测数量：每个单体工程检测1组，每组测3处。

③检测结果判定：检测粘结强度平均值必须满足设计要求且不小于0.4MPa;一组内可有一处试样的粘结强度小于0。

4MPa,但不应小于0.3MPa。

2、采用涂料饰面层做法薄抹面层与保温层的粘结强度现场拉拔试验①检测条件：薄抹面层施工完成，养护时间达到粘结材料要求的龄期.②检测数量：每个单体工程检测1组，每组测3处。

③检测结果判定：检测粘结强度平均值必须满足设计要求且不小于0.1MPa。

破坏界面不得位于界面层。

（二）保温砂浆外墙外保温系统1、采用面砖饰面层（1）薄抹面层与保温层的粘结强度现场拉拔试验①检测条件：薄抹面层施工完成，养护时间达到粘结材料要求的龄期，并在下道工序施工前。

②检测数量：每个单体工程检测1组,每组测3处。

③检测结果判定：检测粘结强度平均值必须满足设计要求且不小于0.1MPa。

破坏界面不得位于界面层。

(2）面砖与薄抹面层的粘结强度现场拉拔试验①检测条件：面砖饰面层施工完成，养护时间达到粘结材料要求的龄期。

②检测数量：每个单体工程检测1组，每组测3处.③检测结果判定：检测粘结强度平均值必须满足设计要求且不小于0.4MPa。

宁波市区建筑节能工程围护结构现场检测办法为统一宁波市区建筑节能工程围护结构现场检测工作，根据《建筑节能工程施工验收规范》（GB50411-2007）及国家有关标准，结合市区实际，制订本办法。

第一部分外墙外保温系统1.1 基层与保温层粘结强度现场拉拔试验1.1.1 保温板材墙体保温系统1.1.1.1 基层与保温层的粘结强度现场拉拔试验①检测条件：保温层施工完成，养护时间达到粘结材料要求的龄期，并在下道工序施工前。

②检测内容：（a）基层与保温板材的粘结强度现场拉拔试验，每个单体工程检测1组，每组测3处（挑选在满粘处），每处测1点。

取样部位宜均匀分布，不宜在同一房间外墙上选取。

（b）基层与保温板材粘结面积现场试验，每个单体工程检测1组，每组检测1整块保温板材（尺寸为1.2m×0.6m或为保温板材实际尺寸）。

③检测结果判定：（a）基层与保温板材的粘结强度平均值必须满足设计要求且不小于0.1MPa，破坏界面不得位于界面层；（b）基层与保温板材累计粘结面积满足设计要求且不得小于40％。

1.1.2 保温浆料墙体保温系统1.1.2.1 基层与保温层的粘结强度现场拉拔试验①检测条件：保温层施工完成，养护时间达到粘结材料要求的龄期，并在下道工序施工前。

②检测数量：每个单体工程检测1组，每组测3处，每处测1点。

取样部位宜均匀分布，不宜在同一房间外墙上选取。

③检测结果判定：检测粘结强度平均值必须满足设计要求且不小于0.1MPa。

破坏界面不得位于界面层。

1.2 饰面层与保温层粘结强度现场拉拔试验1.2.1 薄抹面层与保温层的粘结强度现场拉拔试验①检测条件：薄抹面层施工完成，养护时间达到粘结材料要求的龄期，并在下道工序施工前。

②检测数量：每个单体工程检测1组，每组测3处，每处测1点。

取样部位宜均匀分布，不宜在同一房间外墙上选取。

③检测结果判定：检测粘结强度平均值必须满足设计要求且不小于0.1MPa。

破坏界面不得位于界面层。

建筑节能见证取样相关规定1、建筑节能工程检测1.1.胶粉聚苯颗粒保温系统 GB50411-2007《建筑节能工程施工质量验收规范》4.2.31.2 聚苯板薄抹灰外墙外保温系统GB50411-2007《建筑节能工程施工质量验收规范》4.2.31.3 无机保温砂浆GB50411-2007《建筑节能工程施工质量验收规范》4.2.31.4 硬质泡沫聚氨酯系统GB50411-2007《建筑节能工程施工质量验收规范》4.2.3（1）频率：按同一厂家同一品种的产品，当单位工程建筑面积在20000平米以下时各抽查不少于3组，当单位面积20000平米以上各抽查不少于6次。

（2）取样方法：工地现场发泡制样，导热系数、干密度制作成：300mm×300mm×30mm一组3个试件。

强度：100mm×100mm×厚度（可按设计厚度，最好做到50mm）一组5个试件。

1.5同条件试块DBJ50-103-2010《无机保温砂浆建筑保温系统应用技术规程》6.1.3、GB50411-2007《建筑节能工程施工质量验收规范》4.2.9取样：500～1000㎡为一个检验批应送三组，不足500㎡也为一个检验批（1）频率：当外墙采用保温浆料做保温层时，应在施工中制作同条件养护试件，检测其导热系数、干密度和压缩强度。

每个检验批应抽样制作同条件养护试块不少于3组（2）取样方法：A、无机保温砂浆①检测导热系数，制作成：300mm×300mm×30mm一组2个试件。

②检测干密度、压缩强度制作成：70.7mm×70.7mm×70.7mm一组6个试件。

B、胶粉聚苯颗粒保温浆料①检测干密度、导热系数，制作成：300mm×300mm×30mm一组3个试件。

②检测压缩强度制作成：100mm×100mm×100mm一组5个试件。

2、墙体、屋面材料2.1 砌块GB50203-2002《砌体工程施工质量验收规范》6.1；9.1（1）频率：普通混凝土小型空心砌块、粉煤灰小型空心砌块、轻集料混凝土小型空心砌块、蒸压加气混凝土砌块同一生产厂家、同种材料、同等级和同一生产工艺制成的1万块为一批，每批至少抽检一组，用于多层以上建筑基础和底层的砌块抽检数量不应少于2组。
