l298驱动直流电机

L298N的详细资料驱动直流电机和步进电机电机驱动电路；电机转速控制电路（PWM信号）主要采用L298N，通过单片机的I/O输入改变芯片控制端的电平，即可以对电机进行正反转，停止的操作，输入引脚与输出引脚的逻辑关系图为驱动原理图--------------------------------------------------------L298N电机驱动模块图•••1.1 实物图••1.2 原理图•••1.3 各种电机实物接线图•••1.4 各种电机原理图•••1.5 模块接口说明•••L298N电机驱动模块图1.1 实物图正面背面1.2 原理图1.3 各种电机实物接线图直流电机实物接线图4相步进电机实物接线图3相步进电机实物接线图1.4各种电机原理图直流电机原理图步进电机原理图1.5 模块接口说明+5V：芯片电压5V。

VCC：电机电压，最大可接50V。

GND：共地接法。

A-~D-：输出端，接电机。

A~D+ ：为步进电机公共端，模块上接了VCC。

EN1、EN2：高电平有效，EN1、EN2分别为IN1和IN2、IN3和IN4的使能端。

IN1~ IN4：输入端，输入端电平和输出端电平是对应的。

1和15和8引脚直接接地，4管脚VS接2.5到46的电压，它是用来驱动电机的，9引脚是用来接4.5到7V的电压的，它是用来驱动L298芯片的，记住，L298需要从外部接两个电压，一个是给电机的，另一个给L298芯片的6和11引脚是它的使能端，一个使能端控制一个电机，至于那个控制那个你自己焊接，你可以把它理解为总开关，只有当它们都是高电平的时候两个电机才有可能工作，5,7,10,12是298的信号输入端和单片机的IO口相连，2,3,13,14是输出端，输入5和7控制输出2和3, 输入的10,12控制输出的13,14L298N型驱动器的原理及应用L298N是SGS公司的产品，内部包含4通道逻辑驱动电路。

是一种二相和四相电机的专用驱动器，即内含二个H桥的高电压大电流双全桥式驱动器，接收标准TTL逻辑电平信号，可驱动46V、2A以下的电机。

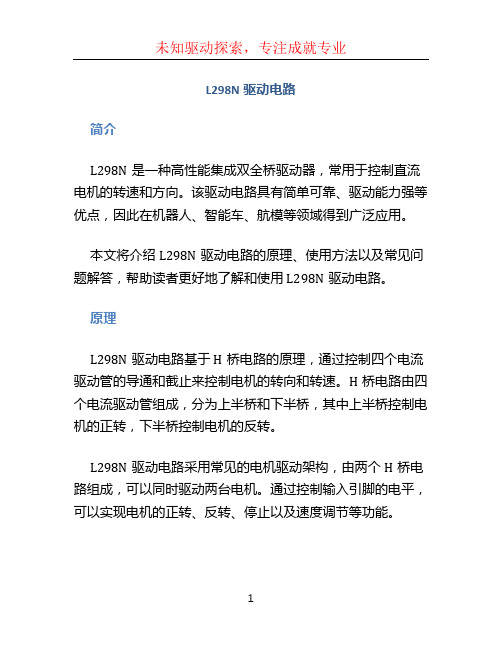

L298N驱动电路简介L298N是一种高性能集成双全桥驱动器，常用于控制直流电机的转速和方向。

该驱动电路具有简单可靠、驱动能力强等优点，因此在机器人、智能车、航模等领域得到广泛应用。

本文将介绍L298N驱动电路的原理、使用方法以及常见问题解答，帮助读者更好地了解和使用L298N驱动电路。

原理L298N驱动电路基于H桥电路的原理，通过控制四个电流驱动管的导通和截止来控制电机的转向和转速。

H桥电路由四个电流驱动管组成，分为上半桥和下半桥，其中上半桥控制电机的正转，下半桥控制电机的反转。

L298N驱动电路采用常见的电机驱动架构，由两个H桥电路组成，可以同时驱动两台电机。

通过控制输入引脚的电平，可以实现电机的正转、反转、停止以及速度调节等功能。

使用方法连接电路图首先，将L298N驱动电路与电机正确连接。

电机应连接到OUT1、OUT2和OUT3、OUT4引脚上，根据电机的类型和需求，可以选择串或并联连接。

电机的正负极需连接正确，否则电机将无法正常工作。

根据需求，将输入信号引脚IN1、IN2连接到微控制器或其他信号源上。

IN1和IN2引脚用于控制电机的转向，通过改变IN1和IN2的电平状态可以控制电机的正转、反转和停止。

若需控制第二台电机，重复上述步骤，将电机连接到OUT3、OUT4引脚，IN3、IN4引脚连接到相应的信号源。

控制电路图接下来，通过控制输入信号引脚的电平，可以实现电机的不同工作状态。

•控制电机正转：将IN1引脚置高电平（5V），IN2引脚置低电平（0V）。

•控制电机反转：将IN1引脚置低电平（0V），IN2引脚置高电平（5V）。

•控制电机停止：将IN1和IN2引脚同时置低电平（0V）或置高电平（5V）。

根据需要，可以通过PWM调节控制电机的转速。

通过改变PWM信号的占空比，可以控制电机的转速和功率。

常见问题解答以下是一些关于L298N驱动电路的常见问题解答：1. L298N驱动电路最大电流是多少？L298N驱动电路的最大电流是2A。

L298N控制直流电机正反转一、概述在现代工业自动化和机械设备中，直流电机因其控制简单、响应迅速等特点而被广泛应用。

直流电机的控制并非一件简单的事情，特别是要实现其正反转功能，就需要一种可靠的电机驱动器。

L298N是一款常用的电机驱动器模块，它基于H桥驱动电路，可以有效地控制直流电机的正反转，并且具备过载保护和使能控制功能，使得电机控制更为安全、可靠。

L298N模块内部集成了两个H桥驱动电路，可以同时驱动两个直流电机，且每个电机的驱动电流可达2A，使得它适用于驱动大多数中小型的直流电机。

L298N模块的控制逻辑简单明了，只需通过控制其输入逻辑电平，即可实现电机的正反转、停止等功能。

掌握L298N 模块的使用方法，对于熟悉和掌握直流电机的控制具有重要的意义。

在接下来的内容中，我们将详细介绍L298N模块的工作原理、控制逻辑、驱动电路连接方法以及在实际应用中的使用技巧，以帮助读者更好地理解和应用L298N模块，实现直流电机的正反转控制。

1. 简述直流电机在工业和生活中的重要性直流电机，作为一种重要的电能转换和传动设备，在工业和生活中发挥着至关重要的作用。

它们广泛应用于各种机械设备中，成为驱动各种工业设备和家用电器运行的核心动力源。

在工业领域，直流电机的重要性无可替代。

它们被广泛应用于各种生产线上的机械设备，如机床、泵、风机、压缩机、传送带等。

这些设备需要稳定、可靠的动力源来驱动，而直流电机正好满足这些需求。

它们具有高效、稳定、易于控制等优点，能够实现精确的速度和位置控制，从而提高生产效率和产品质量。

直流电机还在交通运输领域发挥着重要作用。

例如，电动汽车、电动火车、无人机等新型交通工具都采用了直流电机作为动力源。

这些交通工具需要高效、环保的动力系统来驱动，而直流电机正是满足这些需求的理想选择。

在生活中，直流电机也无处不在。

它们被广泛应用于各种家用电器中，如电扇、吸尘器、洗衣机、冰箱、空调等。

这些家电需要稳定、可靠的动力源来运行，而直流电机正是这些家电的核心动力源。

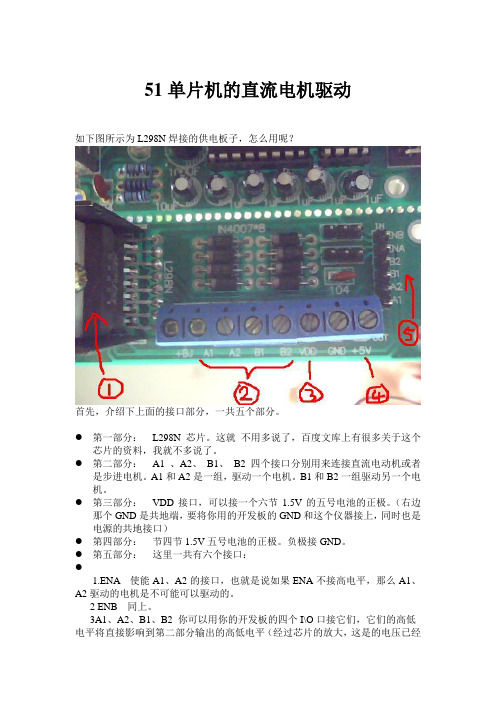

51单片机的直流电机驱动如下图所示为L298N焊接的供电板子，怎么用呢？首先，介绍下上面的接口部分，一共五个部分。

●第一部分：L298N芯片。

这就不用多说了，百度文库上有很多关于这个芯片的资料，我就不多说了。

●第二部分：A1 、A2、B1、B2四个接口分别用来连接直流电动机或者是步进电机。

A1和A2是一组，驱动一个电机。

B1和B2一组驱动另一个电机。

●第三部分：VDD接口，可以接一个六节1.5V的五号电池的正极。

（右边那个GND是共地端，要将你用的开发板的GND和这个仪器接上，同时也是电源的共地接口）●第四部分：节四节1.5V五号电池的正极。

负极接GND。

●第五部分：这里一共有六个接口：●1.ENA 使能A1、A2的接口，也就是说如果ENA不接高电平，那么A1、A2驱动的电机是不可能可以驱动的。

2 ENB 同上。

3A1、A2、B1、B2 你可以用你的开发板的四个I\O口接它们，它们的高低电平将直接影响到第二部分输出的高低电平（经过芯片的放大，这是的电压已经很高了，这就是作用）。

如果你想驱动电机A运转，可以在A1上加高电平A2上加低电平。

这样电机就有了电势差，就可以云装了，调整电势差可以改变正传反转和加减速（PWM来控制）。

下面上源码，源码收集于网上，原著不详，现回馈大家。

#include<reg51.h>#define uchar unsigned char#define uint unsigned intsbit INPUT1 = P1^0; //控制口sbit INPUT2 = P1^1;sbit INPUT3 = P1^2;sbit INPUT4 = P1^3;sbit ENA = P1^4; //产生PWM波sbit ENB = P1^5;uint MA=0,MB=0;uint SpeedA=20;//50%占空比uint SpeedB=20;void delay(uint z) {uint x,y;for(x=z;x>0;x--)for(y=125;y>0;y--);}void main(void){delay(1000) ;delay(1000) ;INPUT1=1;INPUT2=0;INPUT3=1;INPUT4=0;TH0 = 0xF4;TL0 = 0x48;TH1 = 0xF4;TL1 = 0x48;TMOD = 0x11;TR0 = 1;TR1 = 1;ET0 = 1;ET1 = 1;EA = 1;while(1){}}//时钟0中断处理函数void time0_int() interrupt 1 using 1 {TR0=0;TH0=0xF4;TL0=0x48;MA++;if(MA< SpeedA){ENA = 1;}else ENA = 0;if(MA == 40){MA = 0;}TR0 = 1;}//时钟1中断处理函数void time1_int() interrupt 3 using 1 {TR1=0;TH1=0xF4;TL1=0x48;MB=MB + 1;if(MB < SpeedB){ENB=1;}else ENB = 0;if(MB == 40){MB = 0;}TR1 = 1;}。

文字说明l298n芯片驱动模块电路原理及其功能一、引言本文将介绍L298N芯片驱动模块的电路原理和功能。

首先，我们会简要介绍L298N芯片的背景和基本特点，接着会详细讲解其驱动模块的电路原理，并最后总结其功能和应用。

二、L298N芯片简介L298N芯片是一种常用的双H桥驱动集成电路，主要用于直流电机的驱动控制。

它采用了四个电机驱动通道，每个通道都可以提供最大2A的电流输出。

此外，L298N还具有多种保护功能，如过电流和过热保护，能够确保电路的安全运行。

三、L298N驱动模块电路原理L298N芯片的驱动模块采用了H桥电路结构，用于控制电机的正反转以及速度调节。

下面我们将详细介绍其电路原理。

1.电源连接L298N驱动模块需要外部电源供电，通常情况下使用12V至35V的直流电源。

连接电源时需要注意极性，并确保电压范围在适用范围内。

2.控制信号输入L298N芯片的控制信号输入有两种方式：使能端口和方向端口。

-使能端口（EN A和E N B）用于控制驱动模块的通道是否起作用。

当使能端口为高电平时，该通道才会工作，低电平则停止工作。

-方向端口（IN1、IN2、I N3和I N4）用于控制电机的正反转。

通过控制不同的端口组合，可以实现正转、反转和停止的功能。

3.电机输出L298N芯片的驱动模块通过O UT1、OU T2、O UT3和OU T4端口与电机相连。

通过合理控制输入信号，可以实现对电机的驱动控制。

同时，为了保护电路和电机，驱动模块还提供了电流检测引脚，可以用于监测电机的工作状态。

四、L298N芯片驱动模块的功能L298N芯片驱动模块具有以下功能：双向控制1.：借助L298N芯片的H桥结构和控制信号输入，可以实现直流电机的正反转控制，方便实现不同方向的运动。

速度调节2.：通过P W M信号控制L298N的使能端口，可以实现对电机的速度调节，实现不同速度的运动。

电流保护3.：L298N芯片内置了过电流保护功能，当电机电流超过设定的阈值时，芯片会自动切断电源，保护电路和电机的安全运行。

教大家使用L298N电机驱动模块，电机控制正反转、调速很轻松！普及数电模电知识，科教兴国。

大家好，今天和大家来学习L298N电机驱动模块。

L298N是双H 桥电机驱动芯片，可以驱动两个直流电机或者一个步进电机，能实现电机的正反转以及调速。

先来看看L298N芯片实物：上图是15脚Multiwatt封装的L298N。

L298N兼容标准的TTL逻辑，是一款高电压、高电流双全桥驱动器，能够驱动感性负载，例如继电器、电磁阀、直流电机、步进电机等。

两个独立的使能信号用于使能或禁能设备，每一个桥的下管射极相连，射极引脚可以连接相应的采样电阻，用以过流保护，芯片的逻辑供电与负载供电分离，以使芯片可以工作在更低的逻辑电压下。

这个芯片那么多引脚，对于各引脚的功能定义，我们可以通过数据手册来了解：从下往上数，按照序号，1脚和15脚是：电机电流(或叫桥驱动电流)检测引脚；2、3脚是A桥输出引脚，可接一个直流电机；4脚是负载驱动供电引脚，这个引脚和地之间必须要接一个100nF的无感电容；5脚和7脚是A桥信号输入，兼容TTL电平；6脚和11脚是使能输入，兼容TTL，低电平禁能，高电平使能；8脚是地，GND；9脚是逻辑供电，该引脚到地必须连接一个100nF的电容；10脚和12脚是B 桥信号输入，同样兼容TTL逻辑电平；13脚和14脚是B桥输出，可接一个直流电机。

在这里需要提一下，是关于1脚和15脚：当需要对电机电流进行检测时，分别在sense A、B两个引脚上串接个小电阻，当A、B两个桥的电流(电机电流)流过两个电阻时转换成电压，这个电压被送到控制L298工作的上位机(或控制电路)，上位机就根椐这个电压的高低判断L298是否工作正常。

如果这个电压超过设计上限时，上位机就判L298有故障，可采取如下保护措施：1、停止步进脉冲输出，关断电机电流。

2、给EN脚一个低电平，关闭L298。

如sense不用，就直接将sense A、B两脚接地。

L298N步进电机驱动器使用说明L298N步进电机驱动器是一款广泛应用于步进电机控制的驱动器模块。

它采用双向电机驱动桥芯片L298N，可以提供高电流和高电压的驱动能力，适用于同步马达和双向直流电动机的控制。

以下是L298N步进电机驱动器的使用说明。

一、硬件连接1. 将L298N模块与Arduino主控板连接。

将L298N模块的5V和GND引脚分别连接到Arduino的5V和GND引脚。

2.将步进电机的4根线分别连接到L298N模块的输出端子A、A-、B和B-。

相应的线连接方式为：步进电机的A相线连接到L298N模块的A端子，A-相线连接到A-端子，B相线连接到B端子，B-相线连接到B-端子。

二、编码下面是一个简单的Arduino代码示例，用于控制步进电机的运动。

代码将使步进电机按指定的方向和速度旋转。

```cpp#include <Stepper.h>//设定步进电机的步数和引脚const int stepsPerRevolution = 200;Stepper myStepper(stepsPerRevolution, 8, 9, 10, 11);void setu//设置步进电机的速度myStepper.setSpeed(60);void loo//顺时针旋转一圈myStepper.step(stepsPerRevolution);delay(1000);//逆时针旋转一圈myStepper.step(-stepsPerRevolution);delay(1000);```三、常见问题解答1.如何改变步进电机的转向？需要根据具体的控制电路和驱动器设计，通过修改引脚的输出顺序或改变控制信号的频率来改变步进电机的转向。

2.怎样确定步进电机的旋转速度？可以使用`myStepper.setSpeed(speed)`函数设置步进电机的转速，其中speed的单位是步/分钟。

具体的速度可以通过试验和调节来确定。

L298NL298N 是一种双 H-桥电机驱动芯片，可用于控制直流电机或步进电机。

它广泛应用于机器人、小车、无人机和其他需要精确控制电机的项目中。

本文将详细介绍L298N 的工作原理、连接方式以及一些常见问题的解决方法。

工作原理L298N 由两个 H-桥组成，每个 H-桥由四个开关管组成。

这些开关管由输入信号控制，以控制电机的转向和速度。

当两个开关管打开时，电机就会沿着一个方向旋转；当两个开关管关闭时，电机会沿着另一个方向旋转。

通过改变开关管的开闭状态和输入信号的时序，可以实现电机的精确控制。

连接方式L298N 的引脚功能如下所示：•EN1：使能电机1，用于控制电机1的转速。

•IN1、IN2：控制电机1的方向。

•EN2：使能电机2，用于控制电机2的转速。

•IN3、IN4：控制电机2的方向。

•VM：电机供电电源（4.8-35V）。

•GND：地。

•OUT1、OUT2：电机1输出。

•OUT3、OUT4：电机2输出。

以下是连接 L298N 的步骤：1.将VM连接到电机的正极，将地线连接到电机的负极。

2.将电机1的正极连接到OUT1，负极连接到OUT2。

3.将电机2的正极连接到OUT3，负极连接到OUT4。

4.使用导线将EN1连接到微控制器的输出引脚，以控制电机1的转速。

5.使用导线将IN1和IN2连接到微控制器的输出引脚，以控制电机1的转向。

6.使用导线将EN2连接到微控制器的输出引脚，以控制电机2的转速。

7.使用导线将IN3和IN4连接到微控制器的输出引脚，以控制电机2的转向。

常见问题与解决方法1. 电机运转不稳定这可能是由于电源供电不稳定或驱动芯片过热导致的。

解决方法包括：•使用稳定的电源供电。

确保电源电压在规定范围内。

•添加散热器以降低驱动芯片的温度。

•降低电机的负载，避免过度功率消耗。

2. 电机转向错误这可能是由于输入信号控制错误或引脚连接错误导致的。

解决方法包括：•检查输入信号的时序和引脚连接是否正确。

l298n工作原理
L298N是一种双H桥驱动芯片，常用于驱动直流电机或步进
电机。

它具有以下工作原理：
1. 在正向旋转时，使IN1和IN2两个输入端分别提供不同的
控制信号，如IN1为高电平，IN2为低电平。

这将使输出的OUT1和OUT2两个端口分别提供正向电流给电机的两个线圈，从而使电机顺时针旋转。

2. 在反向旋转时，需要改变控制信号。

这时，使IN1输入为
低电平，IN2输入为高电平。

这将使输出的OUT1和OUT2两
个端口分别提供反向电流给电机的两个线圈，从而使电机逆时针旋转。

3. 如果需要制动电机停止旋转，可以将IN1和IN2都设置为
低电平。

此时，电机的两个线圈将被短路，产生制动效果，电机停止旋转。

4. L298N还提供了使得电机速度可以进行调节的PWM控制功能。

使用PWM信号可以控制电机的平均电压大小，从而控制
电机的转速。

通过调节PWM信号的占空比，可以使电机以不
同的速度旋转。

总的来说，L298N的工作原理是根据输入的控制信号，控制
输出的电流方向和大小，从而驱动电机按照预定的方式旋转。

l298n电机驱动原理
L298N电机驱动原理：L298N是一款常用的双路直流电机驱动芯片，能够控制2个直流电机或一个步进电机。

其工作原理是通过控制输入信号来控制电机的旋转方向和速度。

L298N内部包含了两个H桥电路，每个H桥电路都由4个开关管组成，可以实现电机的正反转和PWM调速。

L298N的控制信号需要通过外部控制器（如单片机）来控制，控制信号经过L298N的输入端口，经过内部解码和放大后输出到H桥电路的控制端口，从而控制电机的方向和速度。

具体控制方式如下：
1. 控制电机方向：通过控制IN1和IN2两个输入端口的信号，可以控制电机的正反转，其中IN1和IN2分别控制电机的两个端口，当IN1为高电平、IN2为低电平时，电机正转；当IN1为低电平、IN2为高电平时，电机反转。

2. 控制电机速度：使用PWM信号控制电机速度，PWM信号的占空比越大，电机转速越快。

总之，L298N电机驱动芯片具有方便、灵活、高效等优点，在机器人、小车、智能家居等领域得到广泛应用。
