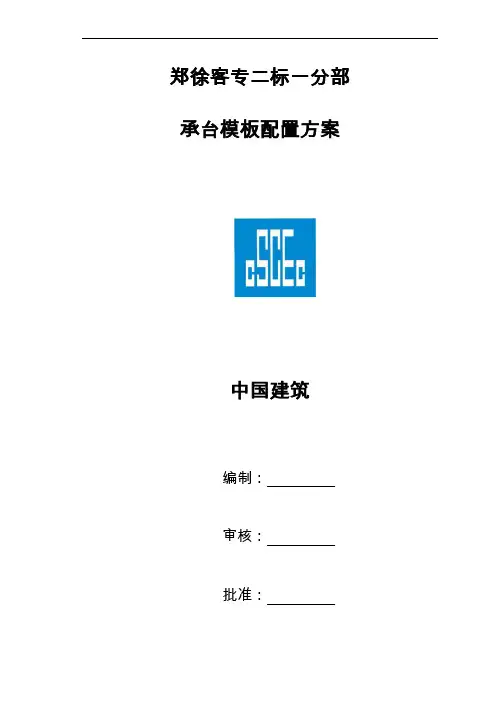

郑徐客专二标一分部承台模板配置方案
中国建筑
编制：
审核：
批准：
中建股份郑徐客专二标项目经理部二O一三年三月十九日
目录
1、编制目的 (1)
2、编制依据 (1)
3、工程概况 (1)
4、模板配置方案 (2)
5、模板的数量 (7)
6、模板的进场时间： (8)
7、进场模板的要求： (8)
承台模板方案
1、编制目的
明确承台模板需求量，确定承台模板的规格型号，为承台施工做好准备，确保施工节点安排。
2、编制依据
2.1 《郑徐客专施图（桥）-5》《郑徐客专施图（桥参）-2》
2.2 《组合钢模板技术规范》GB50214—200
2.3 指挥部编制的施工进度安排及桥梁专业工程施工进度衔接安排。
3、工程概况
郑汴特大桥DK26+196.570-DK38+796.405管段内桥梁总长12.6km，计380个承台，具体尺寸型号及数量见表3-1:
表3-1本段承台型号尺寸及数量
4、模板配置方案
分部承台施工时考虑桩基、承台、墩身独立施工，互不干扰，形成桩基、承台、墩身平行流水作业。
4.1模板的套数
4.1.1按一个承台的模板（1天）、混凝土浇筑（1天）及拆模（1天）整套流程共需3天的时间计算；
4.1.2根据指挥部2013年施工计划安排，须要在2013年11月18日前完成所有下部结构工程，承台则需要在2013年10月30日前完成，我分部计划在2013年4月15日开始承台施工，这样每月平均须完成60个承台的施工。
4.1.3综合每个承台一个流程所需要的时间、工期要求完成的数量、非施工因素干扰及施工队设置等原因，确定共需要承台模板6-10套，考虑到现场施工，首先安排连续梁承台施工，（不同类型的承台须要通过配节来达到设计要求的承台结构尺寸）。
4.2模板基本节段与调整节段的配置
4.2.1连续梁承台模板配置
根据本管段段施工节点安排，首先施工连续梁662#～667#、
575#～578#的承台。规格为C12：2个14.3m×10.4m×4m；C14：2个18.8m×13.6m×4.5m;C8:2个12.3m×8.6m×3m;C4:2个10.2m×7.5m×2.5m。
本套模考虑到模板材料周转、节约和再加工利用，在保证尺寸的前提下首先做出如下配置：
4.2.1.1 C12、C14型（576#、577#、663#、664#）承台模板配置
①模板高度H=4.5m
②边模板配置计算表见表4.2-1
表4.2-1 边模板配置计算
4.2.1.2 C4、C8型（575#、578#、664#、665#）承台模板配置
①模板高度H=3m
②利用C12、C14承台边模的3m×4.5m（6块）
③边模板配置计算表见表4.2-2
表4.2-2边模板配置计算
4.2.1.3 综上所述故配置C4、C8、C12、C14（662#～667#、575#～578#）承台边模规格及需求量为：
①模板高度H=4.5m:边模{2.3m（4块）+2.4m(4块)+8m(2块)+6m(2块)+3m(6块)}
②模板高度H=3m：边模{3m(2块)+3.3m(6块)+2m(2块)+2.2（2块）}
③总面积为：M=394.2m2。
4.2.1.4连续梁承台模配节表见表4.2-3。
表4.2-3 连续梁中墩承台模板配置
4.2.1.5第一套模板使用完成之后，可以改装为高2.5m,和2m高的两套承台模板利用在其它承台施工中。
4.2.2 剩余承台模板配置
剩余承台规格C1、C2、C3、C15具体尺寸及数量见表3-1，其中C1型承台数量比重为60%，故以C1型承台模板为标准配置，其余承台利用配节进行配置。此套模板共配置6套
4.2.2.1 C1、C2、C3、C15型模板配置计算表见表4.2-4
表4.2-4边模板配置计算
①C1型模板标准配置：高度H=2m；边模{7.5m(2块)+2.58(2块)+5.1m(2块)}
②当配置C2、C3和C15时需要的配节：
高度H=2m;边模{0.5m(2块)+1.7m(2块)+5.1m(4块)}
高度H=0.5m:边模{6.8m(4块)+3.4（2块）+3.28m(2块)+5.6m(2块)}
③1整套模板（可以在C1、C2、C3、C15型承台使用）的面积
为：M=136.2m2.
4.2.2.2除连续梁外的承台模板配置方法：
①配置方法：C1型承台可用标准模板配置6套；C2、C3、C15型承台可在标准模板基础上加上配节模板使用；
②为使模板的使用不受承台型号限制，全施工段除连续梁承台外施工不受里程墩号限制，故此套模板标准模板和配节模板都设置6套。
③具体配置方法见表4.2-5
表4.2-5 除连续梁外的承台模板配置
5、模板的数量
表5-1承台模板数量表
注：表中T表示用在连续梁承台的模板，t表示用在其余承台的模板。
6、模板的进场时间：
6.1连续梁承台模板进场时间：
6.1.1根据施工节点计划和工期要求，首先进场连续梁承台模板T，进场时间为2013年4月17日，进行施工作业。
6.1.2模板T使用完成之后，可以改装为高2.5m,和2m高的两套承台模板利用在其它承台施工中，作为增加模板套数来提高施工进度。
6.2 模板t进场时间：
6.2.1根据施工节点计划和工期要求，按照施工进展情况，模板t 首先进场标准配置模板进场套数为6套，进场时间为2013年4月17日。剩余配节模板可根据现场实际情况利用T模板完成连续梁承台施工后进行改装后投入生产，或由厂家生产后进场。
7、进场模板的要求：
7.1钢模板中的钢结构设计应符合现行国家标准GB50017《钢结构设计规范》。
