1000W正弦波逆变器制作过程详解

从原理图到实物，手把手教你制作一个逆变器这次我们采用了功率较大的三极管2N3055，而电阻只用了两个，且最好电阻的功率选大一点，这样电路的输出功率也会相应地增加……在之前我们发布过一些关于逆变器的文章都只是理论讲解很少去实践，其中一个很重要的原因就是没有材料，但也很想为大家去检测一下电路的可行性，自己动手制作成功的那个心情是买多少成品都无法比拟的，我们这次制作的主题仍然是怎么简单怎么来，这个电路经过改善已经测试成功，文章也会把测试结果分享给大家。

逆变器原理图上图是我们的逆变器原理图，这次我们采用了功率较大的三极管2N3055，而电阻只用了两个，且最好电阻的功率选大一点，这样电路的输出功率也会相应地增加，上图中用的是1W的400欧姆电阻，如果没有1W的也没关系，现在用到的最多的是1/4W的电阻，只要选择四个电阻并联大约是400Ω就可以了。

上图是不太容易见到的两个元件，第一张图片是带轴头的变压器，这里使用的变压器功率是10W，功率较小几乎驱动不了什么负载，大家做出来之后可以用LED灯去测试。

很多朋友想知道工作原理，这其实就是一个震荡电路，就是把直流电变成交流电，然后通过变压器升压变成220V，然后在输出端接上用电器即可，不过就这几个元件做出来的逆变器，输出波形肯定没有电网标准，但驱动电灯泡是足够的。

这是款12V的电源，输出功率可以达到65W，如果大家家里有更大功率的太阳能板或电源的话，可以直接使用，不过要注意电压需是12V，找到这些元件之后就可以连接电路了。

逆变器实际连接上图是实际连接电路图，大家可以看到电阻是用四个1/4W的电阻并联组成的，但是由于这款变压器的功率较低，这四个元件并联也属于大材小用，照着原理图把元件进行电气连接，最后检查无误后即可通电，但一定要注意，输出端电压已经超过人的安全电压，操作时要做好安全措施。

测试电路可行性在这里小编用万用表演示测试，是由于没有合适的用电器，且变压器的功率较低驱动不了大功率电器，所以用万用表代替用电器，测试输出电压。

逆变器的制作方法逆变器是一种将直流电转换为交流电的电气设备。

它在太阳能发电、电池储能系统、风力发电等应用中起着重要作用。

下面将介绍逆变器的制作方法，包括材料准备、电路设计和装配等步骤。

1.材料准备制作逆变器的材料通常包括以下几个方面：-整流器：用于将直流电转换为交流电。

可以使用晶体管、MOSFET器件或开关管等。

-滤波器：用于滤除交流电中的噪声和谐波，使输出电流更加稳定和纯净。

-控制器：用于监测和控制逆变器的工作状态，保证其正常运行。

-并联二用逆变器（若需要）：用于扩大逆变器的功率输出。

2.电路设计逆变器电路的设计复杂度取决于功率要求和具体应用场景。

以下是一个基本的逆变器电路设计：-输入电压：根据具体需求选择适当的直流电源电压。

-整流器：选择适当的整流器器件，如MOSFET，以实现将直流电转换为交流电。

-控制器：设计一个控制器，监测逆变器的工作状态并调节其输出。

-滤波器：根据需要设计一个滤波器电路，用于滤除输出交流电中的噪声和谐波。

-输出：连接交流负载，如灯泡、电动机或电子设备等。

3.装配和调试完成了逆变器电路的设计后，就可以进行装配和调试了：-将电路中的各个组件和器件按照设计连接在一起。

-检查电路的连接是否正确，确保没有短路或接触不良的情况。

-打开输入直流电源，观察输出交流电压和频率是否符合要求。

-如果存在问题，可以通过调节控制器、更换元件或调整电路参数等方式进行调试。

需要注意的是，逆变器的制作需要一定的电子技术基础和知识，对于初学者来说可能会有一定的难度。

此外，逆变器涉及到高电压和高频电路，操作时需要格外小心，避免电击和过电流等危险。

总结：制作逆变器的方法包括材料准备、电路设计和装配调试等步骤。

需要根据具体需求选择适当的材料和器件，并理解逆变器电路的工作原理。

逆变器的制作需要一定电子技术基础和注意安全，同时可以根据实际情况进行调试和优化。

逆变器制作方法逆变器是一种将直流电转换为交流电的电气设备，广泛应用于太阳能发电系统、风力发电系统、电动汽车和UPS电源等领域。

本文将介绍逆变器的制作方法，帮助您了解逆变器的工作原理和制作流程。

首先，我们需要准备以下材料和工具：1. 电子元件，MOS管、电容、电感、二极管等；2. 电路板，单层或双层电路板；3. 焊接工具，焊锡、焊台、焊接笔等；4. 测试工具，示波器、万用表等。

接下来，我们将按照以下步骤制作逆变器：1. 设计电路图，根据逆变器的功率和输出电压，设计逆变器的电路图。

电路图包括输入端的整流电路和输出端的逆变电路，通过合理的电路设计可以提高逆变器的效率和稳定性。

2. 制作电路板，根据设计的电路图，将电子元件焊接到电路板上。

注意保持焊接点的良好连接，避免出现焊接虚焊和短路现象。

3. 调试电路，将制作好的逆变器连接到电源和负载上，使用测试工具对逆变器进行调试。

通过调试可以检验逆变器的工作状态和输出波形，发现并解决电路中的问题。

4. 优化逆变器，根据调试结果对逆变器进行优化，可以调整电路参数和更换电子元件，以提高逆变器的性能和可靠性。

在制作逆变器的过程中，需要特别注意电路的安全性和稳定性，避免出现短路、过载和过压等问题。

另外，还需要对逆变器进行严格的测试和验收，确保逆变器符合相关的电气安全标准和技术要求。

总之，逆变器是一种重要的电气设备，制作逆变器需要一定的电路设计和焊接技术。

通过本文的介绍，相信您已经对逆变器的制作方法有了初步的了解，希望能够帮助您更好地掌握逆变器的制作技术，为相关领域的应用提供更多的可能性。

大功率逆变器的制作方法1. 引言大功率逆变器是一种将直流电能转换为交流电能的装置，广泛应用于工业、农业和家庭等领域。

本文将介绍大功率逆变器的制作方法，包括所需材料、制作步骤和注意事项。

2. 所需材料•整流器：将交流电转换为直流电•逆变器：将直流电转换为交流电•滤波器：过滤输出波形中的杂散信号•控制电路：控制逆变器的输出频率和幅值•散热器：散热逆变器产生的热量•过载保护装置：保护逆变器免受过载损坏3. 制作步骤步骤1：设计电路图根据所需功率和输入电压确定大功率逆变器的基本参数。

设计一个合理的电路图，包括整流器、逆变器、滤波器、控制电路和过载保护装置。

步骤2：选购材料根据设计要求，选购所需材料。

确保选购的材料符合规格要求，并具有良好的品质和可靠性。

步骤3：组装电路按照电路图将所选材料组装成一个完整的大功率逆变器。

注意正确连接各个组件，确保电路的稳定性和安全性。

步骤4：测试和调试完成组装后，进行测试和调试。

使用万用表等工具检查电路的连接情况和参数设置是否正确。

将逆变器连接到负载上，并进行输出波形的测试和分析。

根据测试结果进行必要的调整，直到逆变器能够正常工作。

步骤5：安装散热器和过载保护装置在逆变器上安装散热器，以便有效散热并保持逆变器的温度在安全范围内。

安装过载保护装置以防止逆变器在过载情况下受损。

4. 注意事项•在制作大功率逆变器时，应注意安全问题。

避免触电、短路等危险情况的发生。

•在选择材料时，应仔细考虑其品质和可靠性。

选择具有良好声誉的供应商，并购买符合质量标准的产品。

•在组装电路时，应正确连接各个组件。

检查连接是否牢固、正确，以确保电路的正常工作。

•在测试和调试过程中，应小心操作。

避免触电和短路，并确保仪器的正确使用。

•在安装散热器和过载保护装置时，应按照说明书进行操作。

确保散热器能够有效散热，并设置适当的过载保护参数。

5. 结论制作大功率逆变器需要仔细设计电路图、选购合适的材料、组装电路、测试和调试，并注意安装散热器和过载保护装置。

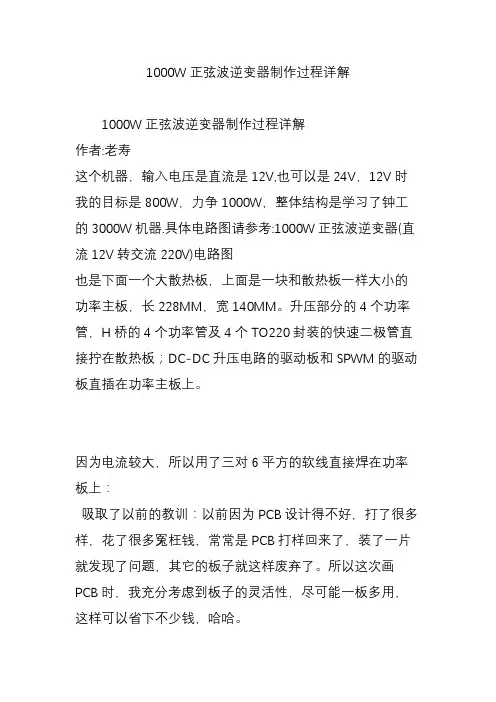

1000W正弦波逆变器制作过程详解
作者:老寿
电路图献上！！
这个机器，输入电压是直流是12V,也可以是24V，12V时我的目标是800W，力争1000W，整体结构是学习了钟工的3000W机器.具体电路图请参考:1000W正弦波逆变器(直流12V转交流220V)电路图
也是下面一个大散热板，上面是一块和散热板一样大小的功率主板，长228MM，宽140MM。

升压部分的4个功率管，H桥的4个功率管及4个TO220封装的快速二极管直接拧在散热板；DC-DC升压电路的驱动板和SPWM的驱动板直插在功率主板上。

：
因为电流较大，所以用了三对6平方的软线直接焊在功率板上
如上图：在板子上预留了一个储能电感的位置，一般情况用准开环，不装储能电感，就直接搭通，如果要用闭环稳压，就可以在这个位置装一个EC35的电感
上图红色的东西，是一个0.6W的取样变压器，如果用差分取样，这个位置可以装二个200K 的降压电阻，取样变压器的左边，一个小变压器样子的是预留的电流互感器的位置，这次因为不用电流反馈，所以没有装互感器，PCB下面直接搭通。

逆变器制作方法步骤如下：一、主要部件的制作和采购1.S PWM主芯片2.主变压器主变压器是制作逆变器成功与否的关健，本机主变用的磁芯为EE55，材质PC40，我在杭州电子市场买到了一种质量很好的骨架，立式的，脚位11加11，脚粗1.2MM。

绕制数据：初级2T加2T，用10根0.93的线。

初级导线总面积为6.8平方MM，次级为0.93线一根，绕60T。

二、绕前准备先准备骨架，把骨架上22个引脚，剪去4个，下面红圈处就是表示已经剪去的脚。

上面二个独立的脚是高压绕组用的，远离下面的脚有利于绝缘，中间及下面的脚是低压绕组用的，左边是一个绕组2圈，右边是另一个绕组2圈。

三、绕制步骤A)，先绕二分之一的高压绕组(次级)，先在骨架上用高温胶带粘一层，这样做是为了防止导线打滑，用一根0.93线绕一层，约30圈(注意的是，高压绕组的线头要做好绝缘，我是套进一小段热缩套管，用打火机烤一下，就紧紧包在线头上了)，再用胶带固定住线头，不要让它散出来，并在高压绕组的外面用高温胶带包三层。

B)，下面就可以绕低压绕组了(初级)，低压绕组分成二层绕，也就是每一层是2加2，用5根线并绕。

C)，再继续绕高压绕组，绕完另外的30圈，要注意的是，这30圈要和里面的30圈绕向相同，这点很关健。

如果一层绕不下，就把剩下几圈再绕一层。

D)，绕完高压绕组后，在外面用高温胶带包三层，就把低压绕组原先留在上面的线头折下来，准备焊在骨架的脚上。

去漆可以用脱漆剂，用棉签沾一点脱漆剂，抹在线头上，过一会儿，漆就掉下来了，就可以焊了。

D)，再后在整个绕组的外面包几层高温胶带，尧好的线包外观要饱满平整。

E)，现在可以插磁芯了，插磁芯之前要对磁芯的对接面做清洁处理，我是用胶带粘几下，把磁芯对接面的粉末全清洁干净，插入磁芯，用胶带扎紧，有条件的话对磁芯对接处用胶水做固定。

四、AC输出滤波磁环磁环是采用直径40MM的铁硅铝磁环，用1.18的线，在上面穿绕90圈，线长约4.5米，如果用导磁率为125的磁环，电感量大约在1.5mH，用导磁度为90的磁环，电感量大约在1mH左右。

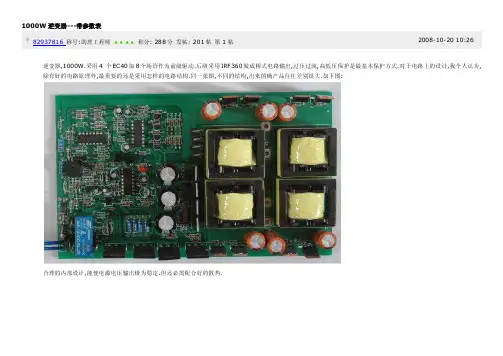

1000W逆变器---带参数表
82937816 称号:助理工程师积分: 288分发帖: 201帖第1帖2008-10-20 10:26
逆变器,1000W.采用4 个EC40加8个场管作为前级驱动.后级采用IRF360做成桥式电路输出,过压过流,高低压保护是最基本保护方式.对于电路上的设计,我个人认为,除有好的电路原理外,最重要的还是采用怎样的电路结构.同一张图,不同的结构,出来的确产品往往差别很大.如下图:
合理的内部设计,能使电源电压输出极为稳定.但还必需配合好的散热.
电路原理图:(改进型)
在使用逆变器过程中,往往出问题是在电池快没电的情况下,这只要是逆变器没计有输出电压的上下限,因为电池电压低时,输出级得到的直流电压也低了,因此场管得不到饱和导通,发热过大而坏.所以给逆变器设计一个好的输出电压上下限是很重要的.
有很多使用过逆变器的朋友,都知12V的大电容比较热.这个只要是因为前级电路处于开关下工作,变压器自感生产很高的尖峰电压,如果不采用合适的方法处理,哪电容发热,坏就常见了.
做一款逆变器,会使用变压器,场管,桥变换电路是最基本与最简单的,逆变器真正精华还是在电路布局,保护电路上.真正做到一款理想的逆变器,不是容易的事情呵!亲手开发的逆变器可能有40款了,新出的肯定要比以前的机要好,但用起来就感觉没有自己想像的好.因为只有这款新产品开了出来了,我才会感觉到下一款的产品如何改进.
在这里不多说了,如果要详细了解逆变器方面的,可以到电源网我的个人空间上看看.
http://www.mm
QQ:417278103,可以直接聊嘛!大家交流交流!到我的空里,保证你不白跑.。

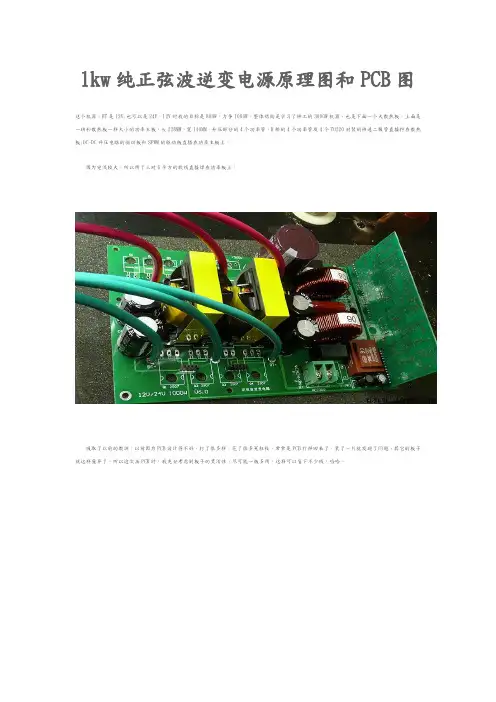

1kw纯正弦波逆变电源原理图和PCB图这个机器，BT是12V,也可以是24V，12V时我的目标是800W，力争1000W，整体结构是学习了钟工的3000W机器，也是下面一个大散热板，上面是一块和散热板一样大小的功率主板，长228MM，宽140MM。

升压部分的4个功率管，H桥的4个功率管及4个TO220封装的快速二极管直接拧在散热板;DC-DC升压电路的驱动板和SPWM的驱动板直插在功率主板上。

因为电流较大，所以用了三对6平方的软线直接焊在功率板上：吸取了以前的教训：以前因为PCB设计得不好，打了很多样，花了很多冤枉钱，常常是PCB打样回来了，装了一片就发现了问题，其它的板子就这样废弃了。

所以这次画PCB时，我充分考虑到板子的灵活性，尽可能一板多用，这样可以省下不少钱，哈哈。

如上图：在板子上预留了一个储能电感的位置，一般情况用准开环，不装储能电感，就直接搭通，如果要用闭环稳压，就可以在这个位置装一个EC35的电感。

上图红色的东西，是一个0.6W的取样变压器，如果用差分取样，这个位置可以装二个200K的降压电阻，取样变压器的左边，一个小变压器样子的是预留的电流互感器的位置，这次因为不用电流反馈，所以没有装互感器，PCB下面直接搭通。

上面是SPWM驱动板的接口，4个圆孔下面是装H桥的4个大功率管，那个白色的东西是0.1R电流取样电阻。

二个直径40的铁硅铝磁绕的滤波电感，是用1.18的线每个绕90圈，电感量约1MH，磁环初始导磁率为90。

上图是DC-DC升压电路的驱动板，用的是KA3525。

这次共装了二板这样的板，一块频率是27K，用于普通变压器驱动，还有一块是16K，想试试非晶磁环做变压器效果。

这是SPWM驱动板的PCB，本方案用的是工提供的单片机SPWM芯片TDS2285，输出部分还是用250光藕进行驱动，因为这样比较可靠。

也是为了可靠起见，这次二个上管没有用自举供电，而是老老实实地用了三组隔离电源对光藕进行供电。

1000W正弦波逆变器制作过程详解1000W正弦波逆变器制作过程详解作者:老寿这个机器，输入电压是直流是12V,也可以是24V，12V时我的目标是800W，力争1000W，整体结构是学习了钟工的3000W机器.具体电路图请参考:1000W正弦波逆变器(直流12V转交流220V)电路图也是下面一个大散热板，上面是一块和散热板一样大小的功率主板，长228MM，宽140MM。

升压部分的4个功率管，H桥的4个功率管及4个TO220封装的快速二极管直接拧在散热板；DC-DC升压电路的驱动板和SPWM的驱动板直插在功率主板上。

因为电流较大，所以用了三对6平方的软线直接焊在功率板上：吸取了以前的教训：以前因为PCB设计得不好，打了很多样，花了很多冤枉钱，常常是PCB打样回来了，装了一片就发现了问题，其它的板子就这样废弃了。

所以这次画PCB 时，我充分考虑到板子的灵活性，尽可能一板多用，这样可以省下不少钱，哈哈。

如上图：在板子上预留了一个储能电感的位置，一般情况用准开环，不装储能电感，就直接搭通，如果要用闭环稳压，就可以在这个位置装一个EC35的电感。

上图红色的东西，是一个0.6W的取样变压器，如果用差分取样，这个位置可以装二个200K的降压电阻，取样变压器的左边，一个小变压器样子的是预留的电流互感器的位置，这次因为不用电流反馈，所以没有装互感器，PCB下面直接搭通。

上面是SPWM驱动板的接口，4个圆孔下面是装H桥的4个大功率管，那个白色的东西是0.1R电流取样电阻。

二个直径40的铁硅铝磁绕的滤波电感，是用1.18的线每个绕90圈，电感量约1MH，磁环初始导磁率为90。

上图是DC-DC升压电路的驱动板，用的是KA3525。

这次共装了二板这样的板，一块频率是27K，用于普通变压器驱动，还有一块是16K，想试试非晶磁环做变压器效果。

H桥部分的大功率管，我有二种选择，一种是常用的IRFP460，还有一种是IGBT管40N60，显然这二种管子不是同一个档次的，40N60要贵得多，但我的感觉，40N60的确要可靠得多，贵是有贵的道理，但压降可能要稍大一点。

逆变器自己制作过程大全逆变器是一种将直流电转换为交流电的电子设备，常用于电池供电的情况下，将直流电能转化为交流电能，以供给各种家电和电子设备使用。

下面是逆变器的自制过程的详细步骤：步骤1：准备材料和工具-涡轮板或其他逆变器原型-整流器、电容器和电阻器等电子元件-锡焊料和焊锡丝-铜线和连接器-线缆和插座-隔热胶带和绝缘胶带-外壳和电路板-钳子、电钻和锉刀等工具步骤2：设计和制作电路图根据自己的需求和材料，设计一个适合的电路图。

电路图包括整流器、滤波器、逆变器和稳压器等电路模块。

步骤3：焊接电子元件按照电路图的要求，将电子元件焊接在电路板上。

首先焊接较小的电子元件，如电容器和电阻器等，然后再焊接较大的元件，如整流器。

步骤4：连接电线和插座使用铜线和连接器，将电子元件连接起来，形成一个完整的电路。

确保电线之间的连接牢固而安全。

步骤5：测试电路将制作好的逆变器连接到电源和负载设备，测试逆变器的工作情况。

检查电压和电流的稳定性以及逆变器的效率。

步骤6：外壳和绝缘将逆变器放入外壳中，使用隔热胶带和绝缘胶带来保护电路和减少散热。

确保逆变器的安全性和可靠性。

步骤7：调整和优化根据测试结果和实际需求，对逆变器进行调整和优化。

可能需要更换电子元件或调整电路参数来提高逆变器的效果。

步骤8：使用和维护使用逆变器时要遵循安全操作规程，并进行定期检查和维护。

逆变器可能会产生高温，因此要确保良好的散热和通风条件。

总结：自制逆变器需要具备一定的电子知识和技能，同时需要耐心和细心。

制作逆变器的过程复杂而且需要专业设备和材料，因此建议对于没有经验的人来说，最好购买现成的逆变器。

如果你是一个电子爱好者或有一定的电子制作经验，那么自制逆变器可以是一个有趣的挑战。

但是请务必注意安全，并在进行制作之前做好充分的准备工作。

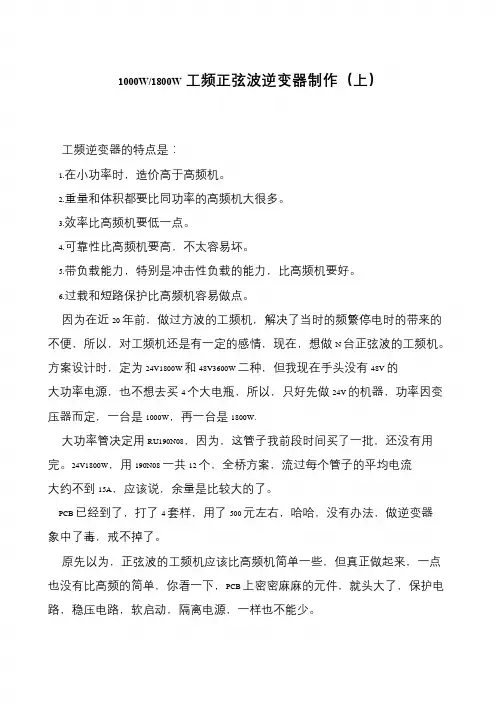

1000W/1800W工频正弦波逆变器制作（上）工频逆变器的特点是：1.在小功率时，造价高于高频机。

2.重量和体积都要比同功率的高频机大很多。

3.效率比高频机要低一点。

4.可靠性比高频机要高，不太容易坏。

5.带负载能力，特别是冲击性负载的能力，比高频机要好。

6.过载和短路保护比高频机容易做点。

因为在近20 年前，做过方波的工频机，解决了当时的频繁停电时的带来的不便，所以，对工频机还是有一定的感情，现在，想做N 台正弦波的工频机。

方案设计时，定为24V1800W 和48V3600W 二种，但我现在手头没有48V 的大功率电源，也不想去买4 个大电瓶，所以，只好先做24V 的机器，功率因变压器而定，一台是1000W，再一台是1800W.大功率管决定用RU190N08，因为，这管子我前段时间买了一批，还没有用完。

24V1800W，用190N08 一共12 个，全桥方案，流过每个管子的平均电流大约不到15A，应该说，余量是比较大的了。

PCB 已经到了，打了4 套样，用了500 元左右，哈哈，没有办法，做逆变器象中了毒，戒不掉了。

原先以为，正弦波的工频机应该比高频机简单一些，但真正做起来，一点也没有比高频的简单，你看一下，PCB 上密密麻麻的元件，就头大了，保护电路，稳压电路，软启动，隔离电源，一样也不能少。

这是PCB 反面的照片，留了12MM 宽的锡槽，因为1800W 时，每个半桥的电流高达45A 左右。

1000W 的变压器已经来了，是在电子商务上定做的，环形的，有8.1 公斤重，做工非常好，当然，价格也是好的，花了450 元RMB。

tips:感谢大家的阅读，本文由我司收集整编。

仅供参阅！。

逆变器制作全过程（新手必看）该机具有以下特点：1.SPWM的驱动核心采用了单片机SPWM芯片，TDS2285，所以，SPWM驱动部分相对纯硬件来讲，比较简单，制作完成后要调试的东西很少，所以，比较容易成功。

2.所有的PCB全部采用了单面板，便于大家制作，因为，很多爱好者都会自已做单面的PCB，有的用感光法，有点用热转印法，等等，这样，就不用麻烦PCB厂家了，自已在家里就可以做出来，当然，主要的目的是省钱，现在的PCB厂家太牛了，有点若不起（我是万不得已才去找PCB厂家的）。

3.该机所有的元件及材料都可以在淘宝网上买到，有了网购真的很方便，快递送到家，你要什么有什么。

如果PCB没有做错，如果元器件没有问题，如果你对逆变器有一定的基础，我保证你制作成功，当然，里面有很多东西要自已动手做的，可以尽享自已动手的乐趣。

4.功率只有600W，一般说来，功率小点容易成功，既可以做实验也有一定的实用性。

下面是样机的照片和工作波形：一、电路原理：该逆变器分为四大部分，每一部分做一块PCB板。

分别是“功率主板”；“SPWM驱动板”；“DC-DC驱动板”；“保护板”。

1.功率主板：功率主板包括了DC-DC推挽升压和H桥逆变两大部分。

该机的BT电压为12V，满功率时，前级工作电流可以达到55A以上，DC-DC升压部分用了一对190N08，这种247封装的牛管，只要散热做到位，一对就可以输出600W，也可以用IRFP2907Z，输出能力差不多，价格也差不多。

主变压器用了EE55的磁芯，其实，就600W而言，用EE42也足够了，我是为了绕制方便，加上EE55是现存有的，就用了EE55。

关于主变压器的绕制，下面再详细介绍。

前级推挽部分的供电采用对称平衡方式，这样做有二个好处，一是可以保证大电流时的二个功率管工作状态的对称性，保证不会出现单边发热现象；二是可以减少PCB反面堆锡层的电流密度，当然，也可以大大减小因为电流不平衡引起的干扰。

1000w逆变器电路图，这里会详细的告诉你有了电，我们的生活充满光亮，有了电，我们的生活充满了希望，有了电，我们的生活变的很精彩，现在我们离不开电，电给了我们很大的帮助，下面我们就说说1000w逆变器电路图，希望对你有帮助。

1000W逆变器工作原理及电路图该功率逆变器电路将提供非常稳定的“方波”输出电压。

操作频率由电位器决定，通常设置为60 Hz。

可以使用各种“现成的”变压器。

或者自定义风自己以获得最佳效果。

额外的MosFets可以并联以获得更高的功率。

建议在电源线上安装“保险丝”并始终连接“负载”，同时接通电源。

保险丝额定电压为32伏，每100瓦输出应大约为10安培。

电源引线必须足够重，以处理此高电流消耗!适当的散热器应该用在RFP50N06 Fets上。

这些Fets的额定电流为50安培和60伏特。

如果您愿意，可以替换其他类型的Mosfets。

有局限!我已经有过多次要求换电器1000瓦甚至更多。

对不起我觉得这不实用。

在1000瓦特和12伏电源下工作时，输入电流将接近100 AMPS。

这将需要HUGH大小的主线。

1000w逆变器电路图1000W电子白金机逆变器如何制作简单的一种逆变器自制方法，很容易的，基本不用调试，安装好元件就可以工作了。

自制6V转交流220V逆变器电路一、逆变器电路原理晶体管V，变压器T的N1、N2绕组和电容器C构成变压器耦合LC振荡电路。

电位器RP和电阻R为振荡管提供偏置电流。

二、元器件及制作V选用3DD59A，R用1/4W的普通电阻，C 选用0.22μF/50V，变压器需自制，N1、N2绕组用?0.9mm的漆包线，N3绕组用0.67mm的漆包线，绕组框架可用1mm厚的硬纸板制作，磁芯最好用铁氧体U型或环型，如没有，就用普通E型或F型硅钢片代替，直流电流G用6V蓄电池。

三、安装要求只要元器件良好，安装无误，即可调试，通电后调节RP可以控制电路的输出功率。

若电路不起振，可能是反馈绕组极性问题，用极性判别法进行判别或将绕组N1或N2反接后再试，图中有“·”标志的为同名端。

最简易逆变器制作方法
嘿，朋友们！今天咱来聊聊怎么自己动手做一个简易逆变器。

这玩意儿可神奇啦，就像个小魔术盒，能把直流电变成交流电呢！
你看啊，咱们生活中好多电器都得用交流电，可有时候咱手头只有直流电，那咋办呢？这时候逆变器就派上大用场啦！想象一下，要是没有它，那些只能用交流电的家伙不就都得“傻眼”啦？
其实做这个简易逆变器也不难。

咱先得准备点材料，就像做饭得有食材一样。

咱得有几个电容啦，几个电感啦，还有一些电阻啥的。

这些东西就像是拼图的小块，把它们凑在一起，就能变出咱想要的逆变器啦！
先把电容啊、电感啊啥的按照一定的顺序连接起来，这可得细心点儿，别弄错了哟！就像搭积木一样，得搭得稳稳当当的。

然后呢，接上电源，嘿，奇迹就要发生啦！
你说这是不是很有意思？咱自己动手，丰衣足食，做出个这么实用的东西来。

而且啊，当你看到它真的能工作，能把直流电变成交流电的时候，那种成就感，哎呀，简直没法形容！就好像你培育出了一朵特别漂亮的花一样。

你说咱为啥要自己做呢？一来是好玩呀，体验一下动手的乐趣。

二来呢，自己做的东西，用起来更放心不是？而且还能省钱呢！要是去买个现成的，那可得花不少钱。

咱自己动手做，成本低多啦！
当然啦，做这个也不是一帆风顺的，可能会遇到一些小问题。

但别怕呀，咱就把它当成一个小挑战，解决了它不就更有成就感啦？就像打游戏过关一样，多刺激呀！
等你真的做好了这个简易逆变器，你就可以跟朋友们炫耀啦！“看，这是我自己做的逆变器，厉害吧！”他们肯定会对你刮目相看的。

总之呢，自己动手做简易逆变器，既有乐趣又实用。

大家都来试试吧，相信你们一定会爱上这个过程的！。

逆变器的制作方法逆变器是一种将直流电转换为交流电的电子设备，广泛应用于太阳能发电系统、汽车电子设备等领域。

本文将介绍逆变器的制作方法。

逆变器的制作需要以下材料和工具：逆变器电路板、电子元件（如IGBT、电容器、电感器等）、焊锡工具、印刷电路板加工工具、电镀池、测试设备等。

制作逆变器的步骤如下：1. 设计电路图：根据逆变器的输入和输出要求，设计逆变器的电路图。

电路图应包括直流输入端、交流输出端、控制电路等部分。

2. 制作印刷电路板：将电路图转化为印刷电路板（PCB）设计文件，并使用印刷电路板加工工具将设计文件印制到铜板上。

然后使用电镀池将印制好的铜板进行电镀，形成电路连接。

3. 安装电子元件：在制作好的印刷电路板上安装电子元件。

首先将电子元件按照电路图的布局放置在印刷电路板上，然后使用焊锡工具将电子元件焊接到印刷电路板上。

根据需要，可以添加散热片、风扇等散热组件。

4. 连接输入输出端口：将直流输入端和交流输出端与逆变器的电路板连接。

通常直流输入端连接电池组或太阳能电池组，交流输出端连接需要供电的设备。

5. 连接控制电路：逆变器通常配有控制电路，用于监测输入和输出电流、电压以及保护逆变器的正常工作。

将控制电路与逆变器电路板连接，并设置合适的控制参数。

6. 进行初步测试：完成逆变器的装配后，进行初步的功能测试。

包括检查输入输出端的电流电压是否符合要求，是否能够正常转换电能。

7. 进行细致调试：根据初步测试的结果，对逆变器进行细致调试。

通过调整控制参数，进一步优化逆变器的性能，确保逆变器能够稳定可靠地工作。

8. 进行长时间负载测试：将逆变器连接到负载设备后，进行长时间的负载测试。

在负载测试中，检查逆变器的工作温度、电流电压波动情况，以及输出电压、频率是否稳定。

9. 进行安全性能测试：进行安全性能测试，包括过载保护、短路保护、过温保护等测试。

确保逆变器在异常情况下能够及时断电保护。

10. 进行环境适应性测试：在不同的环境条件下进行逆变器的测试，包括高温、低温、潮湿等条件。

逆变器制作全过程逆变器是一种将直流电转换成交流电的电子设备。

它通常由多个组件组成，包括变压器、电容器、晶体管、二极管等等。

下面是逆变器制作的全过程。

第一步：设计与规划首先进行逆变器的设计与规划工作。

这包括确定逆变器的输入电压和输出电压，确定逆变器的功率等级，以及选择逆变器所需的组件和材料。

第二步：选购材料与组件根据设计的要求，选购所需的材料和组件。

这些材料和组件通常包括电子元器件如电容器、晶体管、二极管等，也包括其他组成部分如变压器、散热器等。

第三步：电路设计与布局根据逆变器的设计要求，进行电路设计与布局。

这包括电路的连线、电子元器件的布局和散热器的设置等。

第四步：组装电路板将电子元器件按照电路设计进行组装。

这可能涉及到对电子元器件进行焊接、插入和固定。

第五步：测试电路组装完毕的电路板需要进行测试。

测试的目的是确保电路板的所有功能正常，没有任何故障。

测试可以通过连接电路板到电源和负载进行。

第六步：调试如果测试发现了电路中的问题，就需要进行调试。

调试可以包括更换故障的组件、重新连接电路或调整电路的参数等。

第七步：安装逆变器外壳逆变器的电路板完成后，需要将其安装到逆变器外壳内。

这可以通过将电路板固定到外壳的螺丝孔或其他连接方式来实现。

第八步：测试逆变器完全组装好的逆变器需要进行测试，确保其工作正常。

测试可以涉及到连接逆变器到电源和负载，并观察其输出电压和电流的波形。

第九步：优化和改进根据测试结果，进行逆变器的优化和改进。

这可能涉及到更换组件、调整参数或重新设计电路。

第十步：维护和保养逆变器完成后，需要进行定期的维护和保养，以确保其长期的稳定运行。

这包括清洁、检查和更换故障的组件等。

总结：逆变器的制作过程涉及到多个步骤，包括设计与规划、选购材料与组件、电路设计与布局、组装电路板、测试电路、调试、安装逆变器外壳、测试逆变器、优化和改进以及维护和保养。

每一步都需要仔细操作和严格测试，以确保逆变器的性能和可靠性。

自制逆变器电路及工作原理逆变器电路是一种将直流电转化为交流电的电路，具有广泛的应用领域。

无论是工业生产，还是家庭用电都需要通过逆变器电路来实现高效能的转换，以满足不同电器设备对电源的要求。

自制逆变器电路的搭建，不仅可以使人更好地了解逆变器工作原理，同时也可以满足个性化需求，从而更好地应用于生活和生产中。

本文将介绍逆变器电路的工作原理以及如何自制逆变器。

1.逆变器电路的工作原理逆变器电路是一种将直流电转化成可变电压电流的电子设备，其主要原理就是通过变换器将直流电转变成交流电源，以实现对各种电器设备的供电。

在逆变器电路中，交流电的频率和电压是可以控制的，具有相当广泛的应用场景。

逆变器电路由输入电阻、高频开关电路、输出变压器、滤波电路和输出电路等重要部分构成。

其中，高频开关电路是实现逆变电路转换的关键部件，其作用是将直流电输入高频开关，将其转换为周期性的脉冲电流，并通过变压器输出到负载上，从而实现对电器设备的供电。

2.逆变器电路的自制方法自制逆变器电路有很多种方法，其中最基础的是利用激光打印机上的铜箔板，极容易制造。

现在，以常用的直流12V电池或直流电源为例，介绍一下如何制作逆变器电路。

材料：TIP41C晶体管至少两个，2个220欧姆电阻，两个22K欧姆电阻，2个1N4148二极管，一个20K电位器，2个100微法电解电容，2个3.3哦感性电容，两个绿色指示灯等。

制作步骤：1. 首先，使用激光打印机打印逆变器电路图，并用铜箔板复制，将其贴到空的PCB板上。

2. 将TIP41C晶体管插在PCB板上的对应位置，按照逆变器电路图的连接顺序，连接其它电子元器件。

3. 连接好所有电子元件后，将逆变器电路插上直流电源或12V电池，用万用表检查电路是否正常工作。

4. 最后，将逆变器电路封装起来，加上散热塑料板等，保护电路的安全运行。

逆变器电路是一种重要的电子电路，在现代的工业、生产中，其应用越来越广泛，对于每一个电子爱好者来说，自制逆变器电路不仅可以帮助其更好地了解逆变器电路的工作原理，同时也能够从中学习和提升自己的技能水平，代码库里也有许多相关的逆变器代码，可以供各位查看学习，提高自己的技术水平。
