微专题44 电场中图像问题

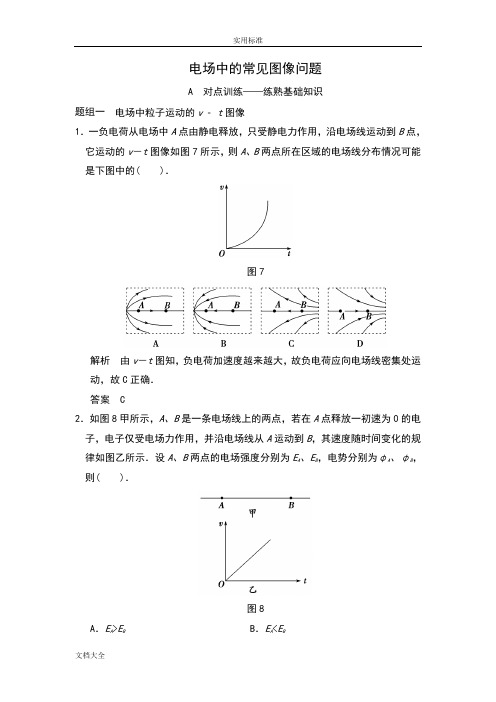

电场中的常见图像问题A 对点训练——练熟基础知识题组一电场中粒子运动的v­t图像1．一负电荷从电场中A点由静电释放，只受静电力作用，沿电场线运动到B点，它运动的v－t图像如图7所示，则A、B两点所在区域的电场线分布情况可能是下图中的( )．图7解析由v－t图知，负电荷加速度越来越大，故负电荷应向电场线密集处运动，故C正确．答案 C2．如图8甲所示，A、B是一条电场线上的两点，若在A点释放一初速为0的电子，电子仅受电场力作用，并沿电场线从A运动到B，其速度随时间变化的规律如图乙所示．设A、B两点的电场强度分别为E A、E B，电势分别为φA、φB，则( )．图8A．E A>E B B．E A<E BC．φA>φB D．φA<φB解析由图乙可知，电子做匀加速直线运动，故该电场为匀强电场，即E A＝EB.电子受力方向与电场线的方向相反，故电场线的方向由B指向A，根据沿着电场线的方向是电势降低的方向，故φA<φB，选项D正确．答案 D3．一带正电的粒子仅在电场力作用下从A点经B、C点运动到D点，其v­t 图像如图9所示，则下列说法中正确的是( )．图9A．A点的电场强度一定大于B点的电场强度B．粒子在A点的电势能一定大于在B点的电势能C．CD间各点电场强度和电势都为零D．AB两点间的电势差大于CB两点间的电势差解析由题图可知粒子在A点的加速度大于在B点的加速度，因a＝qEm，所以E A>E B，A对；粒子从A点到B点动能增加，由动能定理知电场力做正功，电势能减小，B对；同理由动能定理可知A、C两点的电势相等，U AB＝U CB，D 错；仅受电场力作用的粒子在CD间做匀速运动，所以CD间各点电场强度均为零，但电势是相对于零势点而言的，可以不为零，C错．答案AB4．如图10甲所示，两个点电荷Q1、Q2固定在x轴上距离为L的两点，其中Q1带正电位于原点O，a、b是它们连线延长线上的两点，其中b点与O点相距3L.现有一带正电的粒子q以一定的初速度沿x轴从a点开始经b点向远处运动(粒子只受电场力作用)，设粒子经过a，b两点时的速度分别为v a、v b，其速度随坐标x变化的图像如图乙所示，则以下判断正确的是( )．图10A．Q2带负电且电荷量小于Q1B．b点的场强一定为零C．a点的电势比b点的电势高D．粒子在a点的电势能比b点的电势能小解析由v－t图像知，粒子从a点向b点运动时速度减小，电场力做负功，从b点再向右运动速度又变大，电场力做正功，说明b点左右两侧电场方向相反，b点处场强为0，B项正确；粒子从a点到b点电场力做负功，电势能增加，D项正确．根据点电荷场强公式和电场的叠加知识得Q2带负电且电荷量小于Q1，A项正确；根据粒子受力方向知b点左侧场强向左，故a点电势比b点低，C项错．答案ABD题组二电场中的E­x图像问题5．两带电荷量分别为q和－q的点电荷放在x轴上，相距为L，能正确反映两电荷连线上场强大小E与x关系的图是( )．解析越靠近两电荷的地方场强越大，两等量异种点电荷连线的中点处场强最小，但不是零，B、D错；两电荷的电荷量大小相等，场强大小关于中点对称分布，C错，应选A.答案 A6．两带电荷量分别为q1(q1>0)和q2的点电荷放在x轴上，相距为l，两电荷连线上电场强度E与x的关系如图11所示，则下列说法正确的是( )．图11A．q2>0且q1＝q2B．q2<0且q1＝|q2|C．q2>0且q1>q2D．q2<0且q1<|q2|解析由题图知，当x＝l2时，E＝0，则q1和q2必为同种电荷，且电荷量相等，故选项A正确．答案 A7．空间存在一沿x轴方向的静电场，电场强度E随x变化的关系如图12所示，图线关于坐标原点对称，A、B是x轴上关于原点对称的两点．下列说法正确的是( )．图12A．取无穷远处电势为零，则O点处电势为零B．电子在A、B两点的电势能相等C．电子在A、B两点的加速度方向相反D．电子从A点由静止释放后的运动轨迹可能是曲线解析由E­x图像特征可以假定图像是等量同种电荷连线上的电场强度的分布，取无穷远处电势为零，则O点处电势不为零，A错误；由于A、B是x 轴上关于原点对称的两点，A、B两处电势相等，所以电子在A、B两点的电势能相等，B正确；A、B两点电场强度大小相等，方向相反，根据牛顿第二定律可知，电子在A、B两点的加速度方向相反，C正确；电子从A点由静止释放后的运动轨迹是直线，做往复运动，D错误．答案BC题组三电场中的φ－x图像8．真空中有一半径为r0的带电金属球壳，通过其球心的一直线上各点的电势φ分布如图13所示，r表示该直线上某点到球心的距离，r1、r2分别是该直线上A、B两点离球心的距离．下列说法中正确的是( )．图13A．A点的电势低于B点的电势B．A点的电场强度小于B点的电场强度C．A点的电场强度大于B点的电场强度D．正电荷沿直线从A移到B的过程中，电场力做负功解析A点的电势高于B点的电势，选项A错误；A点的电场强度大于B点的电场强度，选项B错误、C正确；正电荷沿直线从A移到B的过程中，电场力做正功，选项D错误．答案 C9．(2014·资阳测试)有一静电场，其电势随x坐标的改变而改变，变化的图线如图14所示．若将一带负电的粒子(重力不计)从坐标原点O由静止释放，电场中P、Q两点的横坐标分别为1 mm、4 mm，则下列说法正确的是( )．图14A．粒子将沿x轴正方向一直向前运动B．粒子经过P点与Q点时，加速度大小相等、方向相反C．粒子经过P点与Q点时，动能相等D．粒子经过P点与Q点时，电场力做功的功率相等解析根据题中φ－x图像，画出电场强度E随x的变化图像及粒子的v－t 图像，如图所示，由图可知A错误；由牛顿第二定律知，粒子在P、Q两点时的加速度满足a P＝2a Q，则B错误；由v－t图像知，粒子在P、Q两点时对应的时间分别是22t和(3－2)t0，其速度相等，则C正确；粒子在P、Q两点时的功率P＝Eqv，因电场强度不相同，故功率不同，则D错误．答案 C10．空间某一静电场的电势φ在x轴上分布如图15所示，x轴上两点B、C的电场强度在x方向上的分量分别是E Bx、E Cx.下列说法正确的有( )．图15A．E Bx的大小大于E Cx的大小B．E Bx的方向沿x轴正方向C．电荷在O点受到的电场力在x方向上的分量最大D．负电荷沿x轴从B移到C的过程中，电场力先做正功，后做负功解析在φ­x图像中，图线斜率表示场强大小．结合题中图像特点可知EBx>E Cx，E Ox＝0，故A项正确，C错误．根据电场中沿着电场线的方向电势逐渐降低可知E Bx沿x轴负方向，B项错误．负电荷在正x轴上受电场力沿x轴负方向，在负x轴上受电场力沿x轴正方向，故可判断负电荷从B移到C的过程中，电场力先做正功后做负功，D项正确．答案ADB 深化训练——提高能力技巧11．(2013·山东泰安质检，19)图16中甲是匀强电场，乙是孤立的正点电荷形成的电场，丙是等量异种点电荷形成的电场(a、b位于两点电荷连线上，且a 位于连线的中点)，丁是等量正点电荷形成的电场(a、b位于两点电荷连线的中垂线，且a位于连线的中点)．有一个正检验电荷仅在电场力作用下分别从电场中的a点由静止释放，动能E k随位移x变化的关系图像如图17中的①②③图线所示，其中图线①是直线．下列说法正确的是( )．图17图16A．甲对应的图线是①B．乙对应的图线是②C．丙对应的图线是②D．丁对应的图线是③解析正检验电荷仅在电场力作用下，由静止开始运动，其中甲、乙、丙中正检验电荷沿电场方向运动，丁中正检验电荷静止不动．电场力对正检验电荷做功改变其动能，有Eqx＝E k，动能E k随x的变化率Ekx∝E，而电场强度E随x的变化情况是：甲中E为常数，乙图中E减小，丙图中E增大，所以A、C选项正确，B、D选项错误．答案AC12．(2013·哈尔滨二模)两个点电荷Q1、Q2固定于x轴上，将一带正电的试探电荷从足够远处沿x轴负方向移近Q2(位于坐标原点O)的过程中，试探电荷的电势能E p随位置变化的关系如图18所示，则下列判断正确的是( )．图18A．M点电势为零，N点场强为零B．M点场强为零，N点电势为零C．Q1带负电，Q2带正电，且Q2电荷量较小D．Q1带正电，Q2带负电，且Q2电荷量较小解析由E p－x图像可知，由无穷远到N的过程中，电势能减小，电场力做正功，试探电荷为正，N点右侧场强方向向左，同理MN间场强方向向右，所以E N＝0，而E p M＝φM q＝0，所以φM＝0，故A正确，B错误．根据场强分布可知Q1带负电，Q2带正电，且|Q2|<|Q1|，故C正确，D错误．答案AC。

电场中的图像问题应用图像处理物理问题可达到化难为易、化繁为简的目的，也有利于培养学生数形结合、形象思维、灵活处理物理问题的能力。

在高考中“静电场”部分常常涉及v­t图像、E­t图像、E­x图像、φ­x图像及E p­x图像等问题，主要考查学生的受力分析、运动过程分析，临界条件分析等一系列基本能力，所以这部分是高考命题的热点，在复习该部分内容时要足够重视。

题型一、静电场中的v ­t图像题型简述：该类问题一般有两种情况：一是根据带电粒子的v ­t图像分析有关问题，二是根据有关情景判定带电粒子的v ­t图像。

方法突破：已知v ­t图像问题的求解思路是：先依据v ­t图像斜率分析带电粒子的加速度，进而依据牛顿第二定律qE＝ma分析电场力、电场强度、比荷等有关物理的特点，再结合粒子实际运动情况可以判断电场力做功情况、电势能的变化情况等问题。

对于第二种情况的分析思路可以逆向沿第一种情况的思路进行。

[例1](2014·海南高考)如图(a)，直线MN表示某电场中一条电场线，a、b是线上的两点，将一带负电荷的粒子从a点处由静止释放，粒子从a运动到b过程中的v­t图线如图(b)所示。

设a、b两点的电势分别为φa、φb，电场强度大小分别为E a、E b，粒子在a、b两点的电势能分别为W a、W b，不计重力，则有()A．φa＞φb B．E a＞E bC．E a＜E b D．W a＞W b举一反三.(2017·宜宾模拟)在如图所示的电场中，一负电荷从电场中A点由静止释放，只受电场力作用，沿电场线运动到B点，则它运动的v ­t图像可能是选项图中的()题型二、静电场中的E ­t图像题型简述：E­t图像反映了某一空间的场强E随时间t的变化情况，结合图像可进一步分析电场中带电粒子的受力情况，运动情况及有关问题。

电场中的图像问题电场中的图像问题强化训练15研究目标：掌握E-X图、φ-X图、V-t图、V-X图的特点，理解其斜率、截距、面积对应物理意义。

参见高频考点P50.一、电场中的E-X图象1.两个等量正点电荷位于x轴上，关于原点O对称。

如图甲所示，一条电场线与Ox轴重合，取O点电势为零，Ox方向上各点的电势φ随x呈对称分布。

下列能正确描述电场强度E随变化的情况如图乙所示，若在O点由静止释位置x变化规律的图是（）。

A。

E_Bx的大小大于E_Cx的大小B。

E_Bx的方向沿x轴正方向C。

电荷在O点受到的电场力在x方向上的分量最大D。

负电荷沿x轴从B移到C的过程中，电场场力先做正功，后做负功2.空间有一沿x轴对称分布的电场，其电场强度E随x变化的图象如图所示。

下列说法正确的是（）。

A。

E随x单调递增B。

E随x单调递减C。

E在x=0处取最大值D。

E在x=0处取最小值二、电场中的φ-X图象4.空间某一静电场的电势φ在x轴上分布如图所示，x轴上两点B、C点电场强度在x方向上的分量分别是E_Bx、E_Cx，下列说法中正确的是（）。

A。

φ_B>φ_CB。

φ_B<φ_CC。

φ_B=φ_CD。

无法确定φ_B和φ_C的大小关系三、电场中的V-t图象7.如图(1)是某一点电荷形成的电场中的一条电场线，A、B是电场线上的两点，一负电荷q仅在电场力作用下以初速度v从A运动到B过程中的速度图线如图(2)所示，则以下说法中正确的是（）。

A。

A、B两点的电场强度是E_A<E_BB。

A、B两点的电势是φ_A>φ_BC。

负电荷q在A、B两点的电势能大小是ε_A>ε_BD。

此电场一定是负电荷形成的电场8.图甲所示有向线段表示电场中的一根电场线，质量为m、电荷量为-q的带电粒子仅在电场力作用下沿电场线向右运动，经过A点时速度为v，一段时间后到达与A相距为d的B点，速度减为0，粒子运动的V-t图象如图乙所示，下列判断正确的是（）。

电场中的图像问题一、几种常见的图像及性质特点1、v ­t图象根据v ­t图象中速度变化、斜率确定电荷所受合力的方向与合力大小变化，确定电场的方向、电势高低及电势能变化2、φ-x图像（1）电场强度的大小等于φ-x图线的斜率的绝对值,电场强度为零处,φ-x图线存在极值,其切线的斜率为零。

（2）在φ-x图像中可以直接判断各点电势的大小,并可根据电势大小关系确定电场强度的方向。

（3）在φ-x图像中分析电荷移动时电势能的变化,可用W AB=qU AB,进而分析W AB的正负,然后作出判断。

3、Ep-x图像（1）根据电势能的变化可以判断电场力做功的正负,电势能减少,电场力做正功:电势能增加,电场力做负功。

（2）根据ΔE p=-W=-Fx,图像E p-x斜率的绝对值表示电场力的大小。

4、E-x图像（1）E-x图像反映了电场强度随位移变化的规律,E>0表示电场强度沿x轴正方向;E<0表示电场强度沿x轴负方向。

（2）在给定了电场的E-x图像后,可以由图线确定电场强度的变化情况,电势的变化情况,E-x 图线与x轴所围图形“面积”表示电势差,两点的电势高低根据电场方向判定。

在与粒子运动相结合的题目中,可进一步确定粒子的电性、动能变化、电势能变化等情况。

（3）在这类题目中,还可以由E-x图像画出对应的电场,利用这种已知电场的电场线分布、等势面分布或场源电荷来处理相关问题。

二、针对练习1、(多选)如图甲所示，有一绝缘圆环，圆环上均匀分布着正电荷，圆环平面与竖直平面重合．一光滑细杆沿垂直圆环平面的轴线穿过圆环，细杆上套有一个质量为m＝10 g的带正电的小球，小球所带电荷量q＝5.0×10－4 C．小球从C点由静止释放，其沿细杆由C经B向A运动的v－t图像如图乙所示．小球运动到B点时，速度图像的切线斜率最大(图中标出了该切线)．则下列说法正确的是()A．由C到A的过程中，小球的电势能先减小后变大B．由C到A电势逐渐降低C．C、B两点间的电势差U CB＝0.9 VD．在O点右侧杆上，B点场强最大，场强大小为E＝1.2 V/m2、如图甲所示，在真空中，两个带电荷量均为q＝1×10－3 C 的负点电荷P、Q固定于光滑绝缘水平面上，将该平面上一质量m＝10 g、电荷量为1×10－3C的带正电小球(视为质点)从a点由静止释放，小球沿两电荷连线的中垂线运动到两电荷连线的中点O，其从a点运动到O点的v－t图像如图乙中实线所示，其经过b点时对应的图线切线斜率最大，如图中虚线所示，则下列分析正确的是()A．在两电荷的连线上，O点的电场强度最小，电势最低B．b点的电场强度大小为10 V/mC．a、b两点间的电势差为45 VD．在从a点运动到O点的过程中，小球受到电荷P的作用力先增大后减小3、如图所示，a、b为等量同种点电荷Q1、Q2连线的三等分点，重力不计的带电粒子从a 点由静止释放，沿ab方向运动。

电场中三类典型图象问题近几年，高考中以电场中的图象切入命题的试题逐渐增多，如：E -x 图象、φ-x 图象，或与粒子运动规律有关的图象，如：v -t 图象，掌握各个图象的特点，理解其斜率、截距、“面积”对应的物理意义，就能顺利解决有关问题，此类问题一般以选择题的形式出现，难度中等．类型一 电场中粒子运动的v -t 图象根据v -t 图象的速度变化、斜率变化(即加速度大小的变化)，确定电荷所受电场力的方向与电场力的大小变化情况，进而确定电场强度的方向、电势的高低及电势能的变化．[典例1] (多选)(2017·辽宁沈阳教学质量检测)如图甲所示，有一绝缘圆环，圆环上均匀分布着正电荷，圆环平面与竖直平面重合．一光滑细杆沿垂直圆环平面的轴线穿过圆环，细杆上套有一个质量为m ＝10 g 的带正电的小球，小球所带电荷量q ＝5.0×10－4 C ．小球从C 点由静止释放，其沿细杆由C 经B 向A 运动的v -t 图象如图乙所示．小球运动到B 点时，v -t 图象的切线的斜率最大(图中标出了该切线)．则下列说法正确的是( )A ．在O 点右侧杆上，B 点场强最大，场强大小为E ＝1.2 V/m B ．由C 到A 的过程中，小球的电势能先减小后增大 C ．由C 到A 电势逐渐降低D ．C 、B 两点间的电势差U CB ＝0.9 V [解析] 由图乙可知，在B 点带电小球的加速度最大，则B 点的场强最大，Eq m ＝Δv Δt ＝0.35m/s 2，解得E ＝1.2 V/m ，A 正确；细杆上电场强度的方向沿杆从C 指向A ，所以带正电小球从C 到A 的过程中，电场力做正功，电势能减小，B 错误；由C 到A 电势逐渐降低，C 正确；带正电小球由C 到B 的过程中，由动能定理得U CB q ＝12m v B 2－0，解得U CB ＝0.9 V ，D 正确．[答案] ACD1．(多选)(2016·江西师大附中、临川一中联考)如图所示，Q 1、Q 2为两个被固定在坐标轴x 上的点电荷，其中Q 1带负电，在O 点，Q 1、Q 2相距为L ，a 、b 两点在它们连线的延长线上，其中b 点与O 相距3L .现有一带电的粒子以一定的初速度沿直线从a 点开始经b 点向远处运动(粒子只受电场力作用)，粒子经过a 、b 两点时的速度分别为v a 、v b ，其v -x 图象如图所示，以下说法中正确的是( )A ．Q 2一定带正电B ．Q 1电荷量与Q 2电荷量之比为|Q 1||Q 2|＝49C ．b 点的电场强度一定为零，电势最高D ．整个运动过程中，粒子的电势能先增大后减小解析：粒子在到达b 点之前做减速运动，在b 点之后做加速运动，可见在b 点的加速度为零，则在b 点受到两点电荷的电场力平衡，可知Q 2带正电，有k Q 1q (3L )2＝k Q 2q (2L )2，所以|Q 1||Q 2|＝94，故A正确，B错误．该粒子从a点先做减速运动，知该粒子带负电荷，在整个过程中，电场力先做负功后做正功，所以电势能先增大后减小，移动的是负电荷，所以电势先减小后增大，所以b点电势不是最高，故C错误，D正确．答案：AD类型二电场中的E-x图象1．几种常见的E-x图象(1)点电荷的E-x图象正点电荷及负点电荷的电场强度E随坐标x变化关系的图象大致如图所示．(2)两个等量异种点电荷的E-x图象①两电荷连线上的E-x图象如图甲所示．②两电荷连线的中垂线上的E-y图象如图乙所示．(3)两个等量同种点电荷的E-x图象①两电荷连线上的E-x图象如图甲所示．②两电荷连线的中垂线上的E-y图象如图乙所示．2．E-x图象特点(1)反映了电场强度随位移变化的规律．(2)E>0表示场强沿x轴正方向；E<0表示场强沿x轴负方向．(3)图线与x轴围成的“面积”表示电势差，“面积”大小表示电势差大小，两点的电势高低根据电场方向判定．[典例2](2017·山西晋城期末)空间有一沿x轴对称分布的电场，其电场强度E随x变化的图象如图所示，下列说法正确的是()A．O点的电势最低B．x1和x3两点的电势相等C．x2和－x2两点的电势相等D．x2的电势最高[解析]沿电场线方向电势逐渐降低，从O点向右电势逐渐降低，从O点向左电势逐渐降低，所以O点电势最高，A、D错误；在O点右侧，电场强度的方向向右，沿此方向电势逐渐降低，所以x1的电势高于x3点的电势，B错误；从O点向两侧电势逐渐降低，而x2和－x2关于原点O对称，所以两点的电势相等，C正确．[答案] C2.(多选)(2016·肇庆三模)x轴上O点右侧各点的电场方向与x轴方向一致，O点左侧各点的电场方向与x轴方向相反，若规定向右的方向为正方向，x轴上各点的电场强度E随x变化的图象如图所示，该图象关于O点对称，x1和－x1为x轴上的两点．下列说法正确的是()A．O点的电势最低B．x1和－x1两点的电势相等C．电子在x1处的电势能大于在－x1处的电势能D．电子从x1处由静止释放后，若向O点运动，则到达O点时速度最大解析：作出电场线，根据顺着电场线电势降低，则O点电势最高，故A错误；从图线看出，电场强度关于原点O对称，则x轴上关于O点对称位置的电势相等，电子在x1和－x1两点处的电势能相等，故B正确，C错误；电子从x1处由静止释放后，若向O点运动，到达O点时电场力做功最多，故动能最大，速度最大，故D正确．答案：BD类型三电场中的φ-x图象1．几种常见的φ-x图象(1)点电荷的φ-x图象(取无限远处电势为零)①正点电荷的φ-x图象如图甲所示；②负点电荷的φ-x图象如图乙所示．(2)两个等量异种电荷连线上的φ-x图象，如图所示．(3)两个等量同种电荷的φ-x图象①两正电荷连线上的φ-x图象如图甲所示．②两正电荷连线的中垂线上的φ-y图象如图乙所示．2．φ-x图象特点及应用(1)电场强度的大小等于φ-x图线的斜率大小，电场强度为零处，φ-x图线存在极值，其切线的斜率为零．(2)在φ-x图象中可以直接判断各点电势的大小，并可根据电势大小关系确定电场强度的方向．(3)在φ-x 图象中分析电荷移动时电势能的变化，可用W AB ＝qU AB ，进而分析W AB 的正负，然后作出判断．[典例3] (多选)(2017·山西康杰中学等四校第二次联考)在光滑的绝缘水平面内有一沿x 轴的静电场，其电势φ随坐标x 的变化而变化，变化的图线如图所示(图中φ0已知)．有一质量为m 、带电荷量为q 的带负电小球(可视为质点)从O 点以某一未知速度v 0沿x 轴正向移动到点x 4.则下列叙述正确的是( )A ．带电小球从O 运动到x 1的过程中，所受电场力逐渐增大B ．带电小球从x 1运动到x 3的过程中，电势能一直增大C ．若小球的初速度v 0＝2φ0q m ，则运动过程中的最大速度为 6φ0q mD ．要使小球能运动到x 4处，则初速度v 0至少为2φ0q m [解析] φ-x 图象的斜率表示电场强度E ＝ΔφΔx，所以带电小球从O 运动到x 1的过程中，所受电场力不变，A 错误；由W ＝Uq 可知，带电小球从x 1运动到x 3的过程中，电场力做负功，电势能增加，B 正确；从O 点以某一未知速度v 0沿x 轴正向移动到点x 4，电场力先做正功后做负功，在x 1时，动能最大，对0～x 1过程应用动能定理，有φ0q ＝12m v 2－12m v 02，解得v ＝6φ0q m，C 正确；当小球到达x 4处速度为零时，初速度v 0最小，对全过程应用动能定理得－φ02q ＝0－12m v 02，解得v 0＝φ0q m，D 错误． [答案] BC3.(2017·江西红色七校第一次联考)真空中有一半径为r 0的带电金属球壳，通过其球心的一直线上各点的电势φ分布如图所示，r 表示该直线上某点到球心的距离，r 1、r 2分别是该直线上A 、B 两点离球心的距离，下列说法中正确的是( )A ．A 点的电势低于B 点的电势B ．A 点的电场强度方向由A 指向BC ．A 点的电场强度小于B 点的电场强度D ．正电荷沿直线从A 移到B 的过程中，电场力做负功解析：r 1、r 2分别是该直线上A 、B 两点离球心的距离，所以A 点的电势高于B 点的电势，故A 错误；从A 到B 电势降低，所以A 点的电场强度方向由A 指向B ，故B 正确；根据场强公式E ＝kQ r2得A 点的电场强度大于B 点的电场强度，故C 错误；正电荷沿直线从A 移到B 的过程中，电场力方向由A 指向B ，所以电场力做正功，故D 错误．答案：B。
