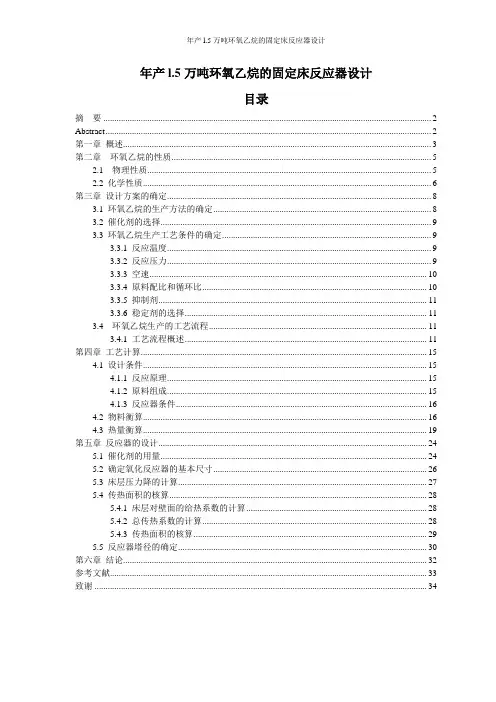

年产l.5万吨环氧乙烷的固定床反应器设计课程设计 精品

年产l.5万吨环氧乙烷的固定床反应器设计课程设计 精品

年产l.5万吨环氧乙烷的固定床反应器设计目录摘要 (2)Abstract (2)第一章概述 (3)第二章环氧乙烷的性质 (5)2.1 物理性质 (5)2.2 化学性质 (6)第三章设计方案的确定 (8)3.1 环氧乙烷的生产方法的确定 (8)3.2 催化剂的选择 (9)3.3 环氧乙烷生产工艺条件的确定 (9)3.3.1 反应温度 (9)3.3.2 反应压力 (9)3.3.3 空速 (10)3.3.4 原料配比和循环比 (10)3.3.5 抑制剂 (11)3.3.6 稳定剂的选择 (11)3.4 环氧乙烷生产的工艺流程 (11)3.4.1 工艺流程概述 (11)第四章工艺计算 (15)4.1 设计条件 (15)4.1.1 反应原理 (15)4.1.2 原料组成 (15)4.1.3 反应器条件 (16)4.2 物料衡算 (16)4.3 热量衡算 (19)第五章反应器的设计 (24)5.1 催化剂的用量 (24)5.2 确定氧化反应器的基本尺寸 (26)5.3 床层压力降的计算 (27)5.4 传热面积的核算 (28)5.4.1 床层对壁面的给热系数的计算 (28)5.4.2 总传热系数的计算 (28)5.4.3 传热面积的核算 (29)5.5 反应器塔径的确定 (30)第六章结论 (32)参考文献 (33)致谢 (34)摘要综述了环氧乙烷的性质、用途及生产方法。

简介了直接氧化法合成环氧乙烷的方法及反应原理。

以年产l.5万吨环氧乙烷的固定床反应器设计为例，介绍固定床反应器工艺计算和结构计算情况。

根据设计条件和要求，通过物料恒算、热量恒算及其他工艺计算设计出年产l.5万吨环氧乙烷的固定床反应器，并确定反应器的选型和尺寸，计算压降，催化剂用量等，设计出符合要求的反应器。

关键词环氧乙烷；固定床反应器；物量衡算；能量衡算AbstractThe nature use and production methods of Oxirane were simply introduced. Introduced direct oxidation synthesis methods of epoxy ethane and reaction principle.With fixed-bed reactor for producing Oxirane with an annual output of 15000 tons as example，the cajculation situations of process of fixed-bed reactor were introduced.In the design，wemainly calculated the process parameter and the size of the oxidized reactor.According to the design conditions and requirements，through constant calculate, heat material constant calculate and other process calculation designed annual l5,000 tons of epoxy ethane fixed-bed reactor, and determined the reactor selection and size, calculate pressure drop, catalyst etc, designed to meet the requirements of the reactor.Keywords Oxirane ,Fixed-bed reactor,material balance, heat balance第一章概述环氧乙烷(Oxirane)又名氧化乙烯(Ethylene Oxide)，是最简单的环状醚。

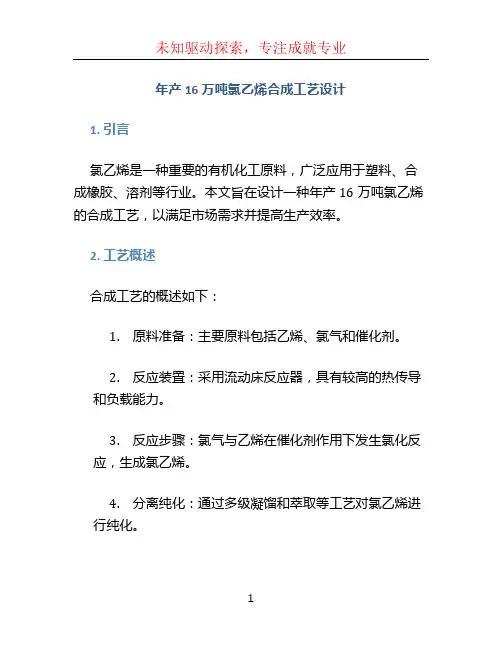

年产16万吨氯乙烯合成工艺设计

年产16万吨氯乙烯合成工艺设计

年产16万吨氯乙烯合成工艺设计1. 引言氯乙烯是一种重要的有机化工原料，广泛应用于塑料、合成橡胶、溶剂等行业。

本文旨在设计一种年产16万吨氯乙烯的合成工艺，以满足市场需求并提高生产效率。

2. 工艺概述合成工艺的概述如下：1.原料准备：主要原料包括乙烯、氯气和催化剂。

2.反应装置：采用流动床反应器，具有较高的热传导和负载能力。

3.反应步骤：氯气与乙烯在催化剂作用下发生氯化反应，生成氯乙烯。

4.分离纯化：通过多级凝馏和萃取等工艺对氯乙烯进行纯化。

5.产品储存和包装：将纯化后的氯乙烯储存于贮罐中，并进行相应的包装以便于运输和销售。

3. 反应装置设计3.1 流动床反应器流动床反应器是当前工业生产中常用的反应器类型之一，由于其具有优良的热传导和负载能力，适用于氯乙烯的合成反应。

流动床反应器的设计要点如下：•反应器材料：选择耐腐蚀性能好、热传导性能高的不锈钢。

•反应器结构：采用垂直式结构，方便气体和液体的流动，并且易于维护和清洗。

•热交换器：在反应器内部设置热交换器，提高反应器的热效率，减少能量损失。

•自动控制系统：采用先进的自动控制系统，实时监测反应器的温度、压力等参数，保证反应的稳定进行。

4. 反应步骤与工艺条件4.1 氯化反应氯化反应是合成氯乙烯的关键步骤，该反应基于氯气与乙烯的化学反应。

反应方程式如下：C2H4 + Cl2 -> C2H3Cl + HCl氯化反应的工艺条件如下：•温度：反应温度为300-500摄氏度。

•压力：反应压力为1-5兆帕。

•催化剂：采用氯化汞作为催化剂，具有较高的活性和选择性。

4.2 分离纯化分离纯化工艺的目的是将氯乙烯从反应产物中分离出来，以提高氯乙烯的纯度和质量。

分离纯化工艺包括多级凝馏和萃取等步骤：•多级凝馏：通过不同的温度和压力条件，将乙烯、氯乙烯和其他杂质分离出来。

•萃取：采用特定的溶剂将残留的杂质进一步去除，提高氯乙烯的纯度。

5. 安全防护措施在氯乙烯合成工艺中，涉及到氯气和高温高压条件，因此必须采取必要的安全防护措施，以防止事故发生，保证生产安全。

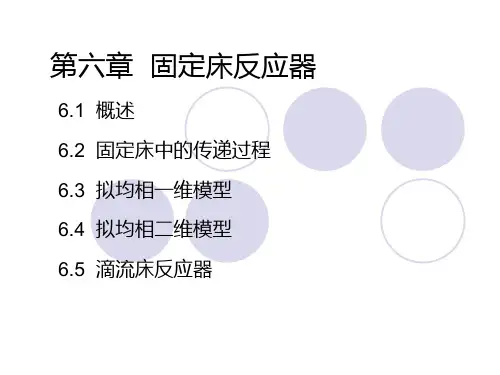

固定床反应器的设计与分析

固定床反应器的设计与分析
固定床反应器
重点掌握
※固定床压力降的计算方法。 ※固定床催化反应器拟均相活塞流模型 的建立与应用，包括考虑内扩散的情况。 ※绝热式固定床催化反应器催化剂用量 的计算方法。

深入理解
▼固定床催化反应器的主要类型及其结 构特点。 ▼换热式固定床催化反应器的设计优化 问题、参数敏感性问题以及飞温和失控 的现象。
22:46
压力降的计算
流体在固定床中的流动，与空管中的流体流动相似， 只是流道不规则而已。故此可将空管中流体流动的压力 降计算公式修正后用于固定床。
固定床压力降计算公式：
Lu (1 ) P f 3 dS
2 0
22:46
(6.2-2)
式中：ρ——流体密度
f —— 摩擦系数 u0——空管流速

当Re>10时，（Pea）m=2.有
Da Da d p 1 d p 1 Pea uLr ud p Lr 2 Lr

0.005
所以，当床层高度Lr>100dp时，可以忽略 床层内轴向混合扩散，即将流体在床层内 的轴向流动似为平推流流动。在实际反应 器，能够满足该前提条件，而实验反应器 往往不能达到，希注意。
22:46
① 一维模型
在一维模型中，床层径向温度被认为是相同 的。床层热阻和壁膜热阻合并作为一个热阻来考 虑，用床层与器壁间的给热系数h0来表示，给热 速率式以床层平均温度tm与壁温tW之差来定义：
q ht A(tm t ht 值大致为 61.2～320kJ／(m2· h· K)。下面推荐两个计算ht的关 联式，
T0
TC Tf
Tf
T0
逆流
并流

图6.1-3 自热式反应器示意图

第6章固定床反应器.

第6章固定床反应器.

ρ、μ—— 流体的密度和粘度；
ds —— 比表面当量直径。
p d S 2 u m L
B 150 1 . 75 1 R B em
3
Rem<10，层流，上式中右边第二项可忽略； Rem>1000，湍流，上式中右边第一项可忽略。
B
床层比表面积：
S e 6( 1 B ) / d S
d s S dV
有效截面积 床层空隙体积 B 水力半径：RH 润湿周边 总的润湿面积 S e 而比表面当量直径：d s 6 / SV
B d e 4 RH 4 4 [ ds ] Se 6(1 B ) 2 B ds 3 (1 B )
φs
0.3 0.3 0.89 0.55
物料
砂 各种形状平均 硬砂 砂 砂 碎玻璃屑
形状
φs
0.75
尖状 尖片状 圆形 有角状 尖角状
0.65 0.43 0.83 0.73 0.65
天然煤灰 大至 10mm 0.65 破碎煤粉 0.75
二、床层空隙率 床层空隙率：粒子间的空隙所占床层容积的分率
式中
空隙体积 颗粒体积 VP B B 1 1 1 床层体积 床层层体 VB P
2、床层当量直径
2 B 2 B d e 4 RH 4 dS S dV Se 3 1 B 3 1 B
B
式中，RH —— 水力半径。 根据水力半径的定义有：
RH
有效截面积
润湿周边
＝
床层的空隙体积
总的润湿面积
p
B —— 床层堆积密度；
—— 颗粒视密度。

《固定床反应器》

《固定床反应器》

(1B)
1h1rsdp2 3(s)
(6-24)
Rep d pG, pr Cp, 2(12)(B 0. 20 1.6 26)
编辑ppt
所以， e的求算过程为：
根据dp/dt查图6-14
6-23
e
Re pr
根据dp G Cp μ λ计算 Re, pr
λ 流体导热
λS 颗粒导热（粒内）
0 e
φ 颗粒接触传热
层装催化剂，管内走反应
催化剂
原料
气体，壳程走传热介质。
优点是传热效果好，反应
后的气体可实现急速降温
换 热
或升温，通常反应时间短， 介
质
气体流动类似于平推流。
如甲醇氧化反应器。
产物
编辑ppt
• 自热式固定床反应器
在这类反应器内，原料气 先与反应后的气体通过管 壁进行热交换，预热，再 进行反应，一般用于热效 应不大的高压反应。例如 合成氨反应器。不过现在 趋向多段绝热式。
原料气
剂均匀堆于床内。内部无换热构件(下
部催化剂支撑结构，上部气体分布装
置)。结构简单，造价便宜，反应器体
催
积得到充分利用。但通常只用于化学
化
剂 反应热效应不大，并且反应温度范围
相对较宽的过程。例如乙苯脱氢反应
器，无加热装置(实验室用电阻丝加 热)，实际工业过程通过加高温水蒸气
产物
供热。
编辑ppt
• 多段绝热床反应器
比其它因素对压降更为敏感。 在生产过程中，流体的压头有限，床层压降往往有重
要影响，因此一般固定床中的压降不宜超过床内压力 的15%。
编辑ppt
(6) 固定床中的传热
化学反应大都伴有热效应，如对于放热反应，如何把 产生的热量及时传递出来是维持反应正常进行首先要 考虑的问题。

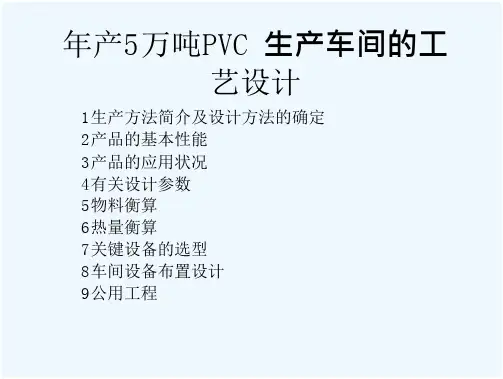

年产万吨PVC生产车间的工艺设计(29页)

年产万吨PVC生产车间的工艺设计(29页)

5.5气流干燥部分物料衡算
? 气流干燥损失的PVC 量为：6294/0.95×0.005=33.13 kg/h ? 则出料PVC 量为：6393.87-33.13=6360.74 kg/h ? 已只气流干燥后的含水量为5% ，则含水量为： ? 16360.74 ×0.05/0.95=334.78 kg/h ? 整理计算结果得：
3.产品的应用状况
? PVC 树脂可以采用多种方法加工成制品，悬浮聚合的PVC 树脂可 以挤出成型、压延成型、注塑成型、吹塑成型、粉末成型或压塑 成型。分散型树脂或糊树脂通常只采用糊料涂布成型，用于织物 的涂布和生产地板革。糊树脂也可以用于搪塑成型、滚塑成型、 蘸塑成型和热喷成型。
? 发达国家PVC 树脂的消费结构中主要是硬制品，
5.6沸腾干燥部分物料衡算
? PVC 损失量为：6294/0.95×0.005=33.13 kg/h ? 所以出料的PVC 量为：6360.74-33.13=6327.61 kg/h ? 假设出料中水分含量为0.3% ，则所含水量为 ? 6327.61 ×0.003/0.997=19.04 kg/h ? 整理计算结果得：
氯化法制备氯乙烯单体。此方法中氧氯化部分主要采用美国古德里奇 技术，直接氧化和裂解是西德赫斯特公司的技术。全套装置由直接氧 氯化单元、二氯乙烷精馏单元、二氯乙烷裂解单元、氯乙烯精馏单元、 废水处理单元和残液焚烧单元组成。 ? 1.1.2聚合方法选取 ? 聚氯乙烯按聚合方法分四大类： 悬浮法聚氯乙烯，乳液法聚氯乙烯、 本体法聚氯乙烯、溶液法聚氯乙烯。本工艺设计采用悬浮发生产聚 乙烯。悬浮法(主要是水相悬浮法)生产的氯化聚氯乙烯为非均质产品, 溶解度相对于溶液法产品低,但热稳定性高,主要用于制造管材、管件 、板材等[5]悬浮聚合反应机理和动力学与本体聚合相同，需要研究的 式成粒机理和颗粒控制。 ? 氯乙烯悬浮聚合过程大致如下： ? 将水、分散剂、其他助剂、引发剂先后加入聚合釜中，抽真空和冲氮 气牌氧气，然后加单体，升温至预定温度聚合。在聚合过程中温度压 力保持恒定。后期压力下降0.1-0.2MPa ，相当于80-85% 转化率，结 束聚合，如降压过多，将使树脂致密。聚合结束后，回收单体，出料， 经后处理工序，即得聚氯乙烯树脂成品。

固定床反应器

固定床反应器
=0.9；片状 =0.81；无定形颗粒 =0.9)； t催s 化剂外表面温度；
tG气流主体温度。
hp的计算可通过传热JH因子来关联：
JH
(
hp CpG
)(
Cp
)2
3
JH为传热因子，无量纲，传热因子的求取，书上推荐了3个公式：
BJH
2.876
(dpG / )
(d
0.3023
pG / )0.35
G 表观质量流速（空管流速）kg/m2.h；
(6-16)
适用范围：dpG/μ=10~1000；dp＜6mm；温度＜400℃。
0.51 J H 0.904Re
0.41 J H 0.613Re
0.01＜Re＜50
50＜ Re ＜1000
(6-18)
Re G / se dsG / 6(1 B )
(6-19)
am C p G
JH
Qpr2 / 3 JH
(6-21)
Q
(H A )(rA )
amC p G
称为传热数
pr Cp
对气相：Pr = 0.6~1.0 ；液相：Pr = 2~400
是t 传热数Q、Pr 、Re的函数，见P167 关联图6-12。实际上，一般
均很t小，催化剂外表面与气流主体的温度可看作为近似相等。
① 颗粒与流体主体之间的传热系数 hp （给热系数）
从催化剂外表面向流体主体之间传热速率方程：
q hpam (ts tG )
q 传热速率 kcal/kgcat.h；
a单m 位质量催化剂床层的外表面积 m2/kgcat；
是外表面积校正系数，催化剂点接触，线接触，面接 触引起面积减少修正项(球形颗粒 =1；圆柱形

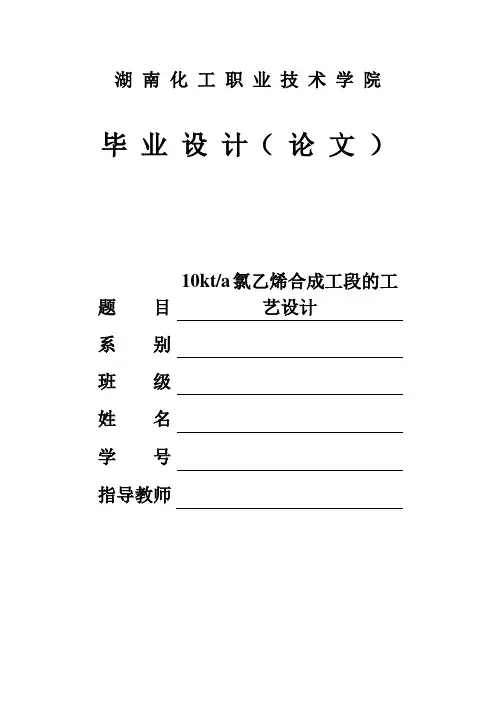

年产1万吨氯乙烯合成工段的工艺设计毕业设计说明书

年产1万吨氯乙烯合成工段的工艺设计毕业设计说明书

湖南化工职业技术学院毕业设计（论文）题目10kt/a氯乙烯合成工段的工艺设计系别班级姓名学号指导教师摘要本设计是年产1万吨氯乙烯合成工段车间初步设计。

本文对氯乙烯的研究，生产和应用进行了详细的概述，阐述了其在化学工业中的作用和地位。

并介绍了氯乙烯的制备方法和确定了氯乙烯的生产工艺。

在确定氯乙烯生产工艺的基础上进行了物料衡算，热量衡算，设备选型和车间设计等过程。

关键词：氯乙烯，电石，乙炔，反应器选型AbstractThis design is an annual output of 10000 tons vinyl chloride synthesis section workshop of preliminary design. The vinyl chloride research, production and application are summarized in the chemical industry, expounds the role and status of. And introduces the preparation method of vinyl chloride and determination of vinyl chloride production process. In the determination of vinyl chloride production process on the basis of the material balance, heat balance, equipment selection and workshop design process.Key words: vinyl chloride, calcium carbide, acetylene, reactor type selection目录第一章总论 (v)1.1概述 (vi)1.1.1聚氯乙烯简单介绍 (vi)1.1.2 PVC应用 (vii)1.1.3氯乙烯的概述 (x)1.2文献综述 (xvii)1.3设计任务 (xviii)1.4三废治理和环境保护措施 (xviii)第二章生产流程 (xviii)2.1生产方法 (xviii)2.1.1反应机理 (xix)2.1.2催化剂 (xx)2.1.3对原料气的要求 (xxi)2.1.4生产条件的选择 (xxii)2.2生产工艺流程简述 (xxiii)2.2.1生产工艺流程 (xxiii)2.2.2主要工艺参数 (8)2.2.3主要原料和产物的物化性质 (8)第三章工艺计算书 (11)3.1计算依据： (12)3.1.1 计算标准 (12)3.1. 2化学反应式 (12)3.1. 3倒推法计算 (12)3.2计算： (12)3.2.1混合器的物料衡算 (12)3.2.2混合脱水系统的物料衡算 (14)3.2.3转化器物料衡算 (14)3.2.4水洗塔的物料衡算 (16)3.2.5碱洗塔的物料衡算 (17)第四章主要设备的工艺计算及选型 (18)4.1转化器的设计 (18)4.1．1已知条件： (18)4.1.2计算： (19)4.1.3手孔 (20)4.2泡沫水洗塔的设计 (21)4.2.1已知条件： (21)4.2.2塔径的计算： (21)4.2.3孔的布置 (21)4.2.4塔板的压降 (22)4.2.5稳定性 (22)4.2.6液泛 (23)4.2.7物沫夹带： (23)4.3主要设备一览表 (24)第五章合成工段中三废的产生及处理 (25)5.1 氯化汞触媒的产生中毒机理及处理 (25)5.1.1氯化汞触媒的产生 (25)5.1.2氯化汞中毒机理 (25)5.1.3废HgCl2触媒的处理 (25)5.2尾排氯乙烯外逸的产生中毒机理及处理 (25)5.2.1尾排氯乙烯外逸的产生 (25)5.2.2中毒机理 (25)5.2.3对VC泄露的综合治理 (26)5.3生产中的废水治理 (26)5.3.1电石渣浆废水 (27)5.3.3 聚合釜、过滤器、塔等冲洗水 (29)5.3.4 高沸塔釜液处理 (29)5.3.5 含汞废水的处理 (29)5.4 电石法PVC生产中的废渣治理 (29)5.5 电石法PVC生产中的废气治理 (30)5.6 其他三废的处理 (31)5.7 结论 (31)第六章安全生产防火技术 (32)6.1 厂区安全生产特点 (32)6.2 乙烯合成的安全技术 (32)6.3 乙炔爆炸 (32)6.3.1氧化爆炸 (32)6.3.2分解爆炸 (33)6.3.3乙炔的化合爆炸 (33)6.4 氯乙烯的燃烧性能 (33)6.5 安全措施 (33)致谢 (35)参考文献 (36)第一章总论1.1概述1.1.1聚氯乙烯简单介绍聚氯乙烯（polyvinyl chloride，简称PVC）是由氯乙烯在引发剂作用下聚合而成的热塑性树脂。

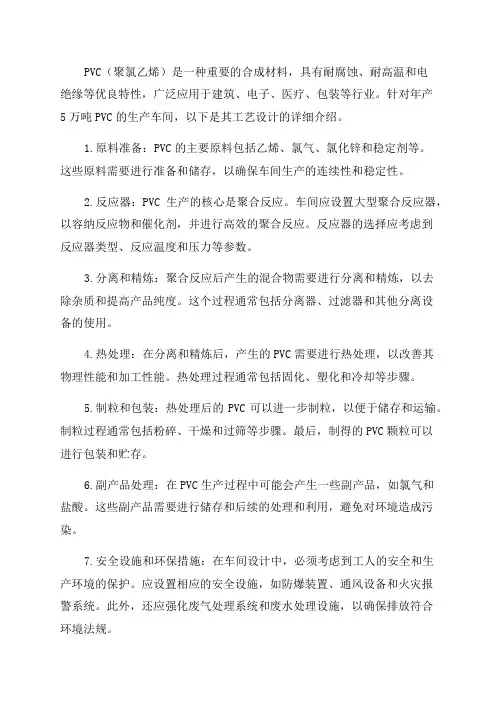

年产5万吨PVC生产车间的工艺设计

年产5万吨PVC生产车间的工艺设计

PVC（聚氯乙烯）是一种重要的合成材料，具有耐腐蚀、耐高温和电绝缘等优良特性，广泛应用于建筑、电子、医疗、包装等行业。

针对年产5万吨PVC的生产车间，以下是其工艺设计的详细介绍。

1.原料准备：PVC的主要原料包括乙烯、氯气、氯化锌和稳定剂等。

这些原料需要进行准备和储存，以确保车间生产的连续性和稳定性。

2.反应器：PVC生产的核心是聚合反应。

车间应设置大型聚合反应器，以容纳反应物和催化剂，并进行高效的聚合反应。

反应器的选择应考虑到反应器类型、反应温度和压力等参数。

3.分离和精炼：聚合反应后产生的混合物需要进行分离和精炼，以去除杂质和提高产品纯度。

这个过程通常包括分离器、过滤器和其他分离设备的使用。

4.热处理：在分离和精炼后，产生的PVC需要进行热处理，以改善其物理性能和加工性能。

热处理过程通常包括固化、塑化和冷却等步骤。

5.制粒和包装：热处理后的PVC可以进一步制粒，以便于储存和运输。

制粒过程通常包括粉碎、干燥和过筛等步骤。

最后，制得的PVC颗粒可以进行包装和贮存。

6.副产品处理：在PVC生产过程中可能会产生一些副产品，如氯气和盐酸。

这些副产品需要进行储存和后续的处理和利用，避免对环境造成污染。

7.安全设施和环保措施：在车间设计中，必须考虑到工人的安全和生产环境的保护。

应设置相应的安全设施，如防爆装置、通风设备和火灾报警系统。

此外，还应强化废气处理系统和废水处理设施，以确保排放符合环境法规。

8.自动化控制系统：为了提高生产效率和产品质量，车间应配备先进的自动化控制系统。

这样的系统可以监测和控制生产过程中的重要参数，自动调节生产参数，提供实时的生产数据和报警信息，以便实现优化的生产管理和故障排除。

综上所述，年产5万吨PVC生产车间的工艺设计需要考虑原料准备、反应器、分离和精炼、热处理、制粒和包装、副产品处理、安全设施和环保措施以及自动化控制系统等方面。

这些设计和配置能够确保持续有效的PVC生产，并保证产品质量和工作环境的安全与环保。

(论文)年产7万吨氯乙烯单体工艺设计本科毕业设计

(论文)年产7万吨氯乙烯单体工艺设计本科毕业设计

年产7万吨氯乙烯单体工艺设计本科毕业设计摘要氯乙烯(VC)是一种应用于高分子化工的重要单体，其生产工艺的研究及探讨，随着聚氯乙烯工业的发展越来越受到广泛关注。

在众多的生产方法中，电石乙炔法生产氯乙烯是目前工业化生产的主要方法。

由该反应的特点知氯乙烯合成HgCl）作为催化剂进行气固相催化反应，然后经过水洗，碱洗反应需要升汞（2和精馏等操作过程得到精氯乙烯单体。

设计中以乙炔法为理论基础，通过物料衡算得到生产过程中原料的消耗量以及其他各种物质的流量；通过热量衡算得到各个设备的热负荷，以及冷却过程中冷却介质的消耗量；通过设备计算进行反应器类型的选择，各种工艺尺寸的确定以及传热面积的校核。

关键词：氯乙烯；生产工艺；升汞；精馏；衡算AbstractVinyl chloride(VC) is an important monomer which applied to high polymerchemical industry，the study and discuss for the production technology attract more and more concern as the development of the polyvinyl chloride industry.During manyproduction methods，it’s the main method to product vinyl chloride by using calciumHgCl is necessary carbide in the industry at present.It’s known that the catalyst of 2for the gas-solid catalytic reaction,then the vinyl chloride monomer can be obtained by water washing,alkaline washing and distillation.Acetylene method is the theoretical basis for the design, the consumption of raw materials and the flow of other substances can be got through the material balance;The heat load of various equipment and the consumption of cooling medium in cooling process can be obtained through the heat balance; The choice of reactor type, size of the various processes and the check of heat transfer area can be mixed through the equipment computing.Keywords: vinyl chloride; production technology ；HgCl; distillation; computing2目 录摘 要............................................................ I ABSTRACT........................................................... I I第一章 文献综述 (1)1.1化学品名称 (1)1.2理化性质 (1)1.3 主要生产方法 (2)1.4危险性概述 (2)1.5泄漏应急处理 (3)1.6操作处置与储存 (3)1.7我国聚氯乙烯工业的发展 (3)第二章 设计方案论述 (4)2.1电石法工艺概述 (4)2.2原料气的制备 (4)2.3氯乙烯的合成及精馏 (4)2.4 设计要点 (5)2.4.1 乙炔制备的设计要点 (5)2.4.2 氯化氢制备的设计要点 (5)2.4.3 合成的设计要点 (5)2.4.4 精馏的设计要点 (5)第三章 工艺计算 (7)3.1物料衡算 (7)3.1.1原料计算 (7)3.1.2原料气组成 (7)3.1.3原料气进入量 (8)3.1.4石墨冷凝器计算 (8)3.1.5反应器计算 (10)3.1.6水洗塔计算 (12)3.1.7碱洗塔计算 (14)3.1.8全凝器计算 (15)3.1.9低沸塔计算 (16)3.1.10高沸塔计算 (18)3.2热量衡算 (19)3.2.1各组分的p C ................................ 错误!未定义书签。

16_2023年年产5万吨聚氯乙烯车间工艺设计

16_2023年年产5万吨聚氯乙烯车间工艺设计

质量稳定控制
1. 工艺参数调整：通过对聚氯乙烯生产工艺参数的 合理调整，如温度、压力、料液比等，实现对生产 过程中质量的稳定控制。同时，对各工序的操作规 程和工艺流程进行优化，确保各个环节间的衔接协 调，减少产品的质量变异。2. 检测设备升级：引进 先进的检测设备，结合自动化技术，对生产过程中 的关键指标进行实时监测和数据记录。通过建立全 面的质量控制指标体系，准确判断产品质量的合格 与否，并及时采取相应的调整措施，确保产品达到 稳定的质量标准。3. 过程控制优化：执行严格的过 程控制管理制度，建立健全的过程控制体系。通过 对生产过程中的关键环节进行优化调整，并加强工 艺操作员的培训和技术指导，提高操作人员的技能 水平和操作规范性，减少人为因素对产品质量的影 响，实现质量稳定控制。
Learn more
TEAM
Thanks
分享人-Gary
2023/8/24 星期四
提升能源利用效率
1. 优化热能回收系统：通过在聚氯乙烯车间增设热交 换器和换热器，将车间产生的高温废气和废水中的热 能进行回收和利用。同时，通过合理的热能传递和回 收系统设计，最大限度地降低能量损失，提高能源利 用效率。2. 引进高效能源设备：引进新一代高效能源 设备，例如节能型压缩机、变频器等，替代传统设备。 这些先进设备具有更高的能源利用率和生产效率，可 以降低能源消耗，提高生产过程的能源利用效率。通过
产品处理流程
原料处理环节 优化反应工艺
控制
杂质含量
产品质量稳定 性
副产物生成率
产品产率 能源消耗 环境污染
02
工艺参数优化
Process parameter optimization
生产能效提升
1. 优化原料配比：通过对聚氯乙烯生产过程中原料配比 进行优化调整，可以实现生产能效的提升。例如，根据不 同原料的成本和性能要求，合理选择加入比例，减少能源 和原料的浪费，提高生产效率和产品质量。2. 工艺流程 优 化 ： 对聚氯乙烯的生产工艺流程进行全面的优化，可以 有效地提升生产能效。例如，通过改进反应器的设计、优 化温度和压力参数等，减少能耗和产生的废物排放，提高 生产线的运行效率和产量。3. 进一步减少能源消耗：在 生产过程中，针对能源消耗进行进一步的降低，可以显著 提升生产能效。例如，采用先进的蒸汽发生器和余热回收 系统，最大限度地利用废热和废气，减少能源的浪费，降 低生产成本。

年产7.2万吨PVC聚合工段工艺初步设计

年产7.2万吨PVC聚合工段工艺初步设计

摘要聚氯乙烯是由氯乙烯单体均聚或与其他多种单体共聚而制得的合成树脂。

本设计是以氯乙烯单体为原料，对年产能力为7.2万吨的PVC悬浮聚合工序的初步设计。

收集有关的化工设计资料作参考，按毕业设计大纲和设计任务书的要求进行设计。

对聚氯乙烯发展状况及其性质，用途，工艺方法选择作了简要介绍，重点介绍了悬浮聚合法生产PVC聚合工段的设计。

本设计在理论学习的基础上，结合生产实践，熟悉了工艺流程、生产方案的选择，掌握了工艺设计中的物料衡算、能量衡算、设备的计算和选型的方法。

关键词：聚氯乙烯；悬浮聚合；设计ABSTRACTPVC is a summary of synthetic resin copolymer by the polymerization of vinyl chloride monomer, or a variety of other monomers. This design is the initial design of polymerization section with the annual PVC production capacity of 72,000 tons by suspension polymerization process based on vinyl chloride monomer as raw material. The design is finished according to the outline of design specification requirements of graduation design by collecting information on the chemical design. Development, properties, purpose and the selection of technology of PVC are briefly introduced. The suspension polymerization production of PVC is focused on. On the basis of theory study and combining with production practice, the process and selection of the production method are known well and the material balance, energy balance and the selection of equipment in process design are grasped.Keywords: PVC; suspension polymerization; design目录第一章前言 (1)第二章PVC的概况 (2)2.1 PVC性质 (2)2.2 PVC行业发展历程 (2)2.3 中国PVC的使用 (5)2.3.1 PVC异型材 (5)2.3.2 PVC管材 (5)2.3.3 PVC膜 (5)2.3.4 PVC硬材和板材 (6)2.3.5 PVC一般软制品 (6)2.3.6 PVC包装材料 (6)2.3.7 PVC护墙板和地板 (6)2.3.8 PVC日用消费品 (6)2.4 中国PVC市场发展分析 (6)2.4.1 中国PVC产量 (6)2.4.2 中国PVC产量趋势 (7)2.5 世界PVC行业的消费情况 (7)2.6 中国PVC进出口总量分析 (8)2.7目前我国PVC行业面临的问题与任务 (9)2.8 聚氯乙烯的包装贮运方法 (9)第三章聚氯乙烯的工业生产 (10)3.1 产品及原料简述 (10)3.1.1 产品性质 (10)3.1.2 产品性能 (10)3.1.3 产品质量标准 (10)3.2 原料简述 (11)3.2.1 乙炔 (11)3.2.2 氯乙烯 (11)3.2.3 分散剂 (12)3.2.4 引发剂 (12)3.2.5 其它助剂 (13)3.2.6 去离子水 (13)3.3 PVC的生产方法 (14)3.3.1 生产路线的选择 (14)3.3.2 PVC生产的聚合工艺 (16)3.3.3聚合反应机理 (18)3.3.4 悬浮聚合工艺 (19)第四章工艺计算 (21)4.1 计算依据 (21)4.2 物料衡算 (22)4.3 热量衡算 (23)4.4 聚合釜的设计 (26)4.4.1 体积计算 (26)4.4.2 聚合釜的设计 (27)4.4.3 夹套的设计 (27)4.4.4 搅拌装置的设计 (28)4.4.5 传热装置的校核 (29)4.4.6 传热系数的计算 (30)4.4.7底座的选择 (32)4.4.8 人孔的设计 (33)4.4.9计量槽的设计 (34)4.4.10主要管道管径计算和选型 (35)第五章厂址的选择与车间布置 (38)5.1 厂址的选择和要求 (38)5.1.1 厂址的选择的依据 (38)5.1.2 厂址的选择的原则 (38)5.2 车间布置 (39)第六章非工艺设计项目 (41)6.1安全技术与劳动保护 (41)6.2 防护 (41)6.2.1 防火防爆 (41)6.2.2 防腐 (42)6.3 卫生等设计 (42)6.3.1 供排水 (42)6.3.2 取暖与降温 (43)6.3.3 通风 (44)6.4 自控设计条件 (45)第七章经济核算 (46)第八章环境保护 (49)8.1 废水处理 (49)8.1.1 废水排放标准 (49)8.1.2 废水处理方法 (49)8.2 废渣处理 (50)8.3 废气处理 (50)8.4其他三废的处理 (51)第九章结论 (52)参考文献 (53)致谢 .................................................................................................. 错误!未定义书签。

乙烯法制醋酸乙烯固定床列管式反应器设计

乙烯法制醋酸乙烯固定床列管式反应器设计

目录一. 文献、资料的检索 (1)1.产品介绍 (2)2.生产工艺过程 (2)3.安全技术要求 (3)二.可行性研究 (4)1.总论 (5)2.市场分析和建设规模 (5)3.投资估算与资金筹措 (10)4.财务和敏感性分析 (14)5.风险因素分析和对策 (21)6.结论 (24)7.附件 (24)三. 工艺说明书 (29)1.工艺描述 (29)2.流程图（附图一） (29)3.自动化工艺的说明 (29)四. 物料衡算书 (32)1.流程示意图 (32)2.物料衡算表 (32)五. 能量衡算书 (35)1. 计算过程 (35)2.计算结果汇总表 (37)3.附注 (39)六．设备计算及装配图 (40)1.固定床列管式反应器 (40)2.恒沸初馏塔 (56)七. 设备平面布置图（附图六） (68)八. 厂区平面布置图（附图七） (68)九. 设备一览表 (69)一. 文献、资料的检索1.产品介绍醋酸乙烯,又名醋酸乙烯酯,是一种重要的有机化工中间体，是世界产量最大的50种化工原料之一。

广泛应用于纤维、粘接剂、涂料、乳化剂、纺织品上浆及整理剂、制鞋、薄膜、安全玻璃、水溶性膜、土壤改良剂等方面；还用于建筑、机械、汽车、造纸、包装、纺织、印染、卷烟、家具、印刷等行业。

随着科学技术的进步，新的应用领域还在不断拓展。

1.1 物化性质：与乙醇混溶，能溶于乙醚、丙酮、氯仿、四氯化碳等有机溶剂，不溶于水。

易受热、光或微量的过氧化物的作用聚合成透明固体，通常加对苯二酚或二苯胺作稳定剂，不加稳定剂的纯品贮存时间不应超过24h。

1.2 企业标准号：SH／T 1628·1—1996石化行业标准1.5 技术指标醋酸乙烯(主产品)醋酸乙烯>99.9%乙醛<0.012%游离酸<0.001%活性度9.5~10分醋酸甲酯<0.02%醋酸乙酯<0.005%2.生产工艺过程流程说明：将醋酸连续加入醋酸蒸发器，并在此与气态（新鲜的和循环的）乙烯接触，将纯氧送入醋酸正气和乙烯进料中，并使进料的各组分的比例达到一定值。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

年产7.5万吨氯乙烯固定床反应器设计摘要综述了氯乙烯的性质、用途及生产方法，简介了氯乙烯的合成方法及生产原理。

介绍固定床反应器工艺计算和结构计算情况。

根据设计条件和要求，通过物料衡算、热量衡算及其他工艺计算设计出年产7.5万吨氯乙烯的固定床反应器，并确定反应器的选型和尺寸，计算压降、催化剂用量等，设计出符合要求的反应器。

本次设计采用乙炔合成法工艺合成氯乙烯。

原料由乙炔气和氯化氢原料气组成，其中乙炔气中乙炔含量为99%，氯化氢原料气中氯化氢含量为99%，乙炔气与氯化氢原料气以1:1.08配比进入混合器，混合后的气体经石墨冷却器冷却后进入除雾器进一步脱水，脱水后的混合气进入预热器，预热后进入装有以活性炭为载体的氯化汞催化剂的一组反应转化器进行第一次转化，经过初步转化的混合气体再进入二组转化器（乙炔转化率达到97.6%)，副产物1,1-二氯乙烷的生成量约为0.9%左右）。

反应后的粗氯乙烯进入脱汞罐脱汞后进入除沫冷却器降温，降温后送至储罐。

通过反应的物料衡算、热量衡算、反应器选型、反应器尺寸计算，得到该反应器工艺尺寸。

设计采用直径为3200 mm的列管固定床反应器，有5台反应器，列管共7482根，催化剂床层高度为2.85 m，床层截面积为3.09 m2 ,催化剂总体积为9.42 m3。

通过验算，证明各指标数据均符合标准，本次设计满足设计要求。

关键词：氯乙烯；乙炔合成法；固定床反应器AbstractThe properties, application and and production methods of vinyl chloride were simply summarized . Introduced the synthesis of vinyl chloride and reaction principle. The design mainly calculated the process parameter and the size of the reactor. According to the design conditions and requirements，through material balance calculation, heat balance calculation and other process calculation designed annual 75,000 tons of vinyl chloride fixed-bed reactor, and determined the reactor selection and size, calculate pressure drop, catalyst etc, designed to meet the requirements of the reactor.This design adopts the acetylene synthesis process for the synthesis of vinyl chloride. Raw material gas is composed of acetylene and hydrogen chloride . The content of acetylene in the acetylene gas is 99% . The content of hydrogen chloride in the hydrogen chloride gas is 99% . The proportion of acetylene and hydrogen chloride is 1:1. 08 . They are mixed in the mixer, the mixed gas after getting into graphite cooler next gets into the mist eliminator to conduct further dehydration, and the mixture gets into the preheat-er, then enters into converter which is full of mercuric chloride catalyst whose carrier of a set of reaction is activated carbon for the first time, after preliminary transformation of, the mixed gas gets into converter (acetylene conversion rate of 97.6%) for the second time, the by-product 1,1- the generation of the dichloroethane is about 0.9%). Crude vinyl chloride gets into the mercury removal tank to remove mercury and enters in the foam cooler to cool down. Finally the product is sent to a storage tank.By calculation of material balance, calculation of heat balance and the selection of reactor type , the size of the reactor is obtained. The design adopts fixed bed reactor whose column pipes’ diameter is 3200 mm, there are 5 tube reactors and 7482 steel pipes, the height of catalyst bed is 2.85 m, the bed cross sectional area of catalyst bed is 3.09 m2 . The total volume of catalyst is 9.42 m3.Through calculation, it is proved that each index data is satisfied with astandard, this design achieves the design requirements. Key words:vinyl chloride;vinyl chloride; fixed bed reactor目录摘要................................................... 错误!未定义书签。

Abstract.................................................................. I 第1章概述.. (1)第2章氯乙烯的生产工艺 (2)2.1 乙炔法 (2)2.1 乙烯氧氯化法 (2)2.3 乙烯直接氯化法 (2)2.4 乙烯氯化裂解法 (3)2.5 乙烯氯化平衡法 (4)2.6 混合烯炔法 (4)2.7 乙烷氧氯化法 (5)第3章反应器型式及设计方案的确定 (6)3.1 反应器型式的确定 (6)3.2 催化剂的确定 (8)3.3 温度对反应的影响 (8)3.4 压力对反应的影响 (8)3.5 空速对反应的影响 (9)3.6 设计方案的确定 (9)第4章物料衡算与热量衡算 (10)4.1 反应原理 (10)4.2 反应的设计条件 (10)4.3 反应的物料衡算 (11)4.4 反应器的热量衡算 (14)4.4.1 前台反应器的热量衡算 (15)4.4.2 后台反应器的热量衡算 (17)第5章反应器的设计 (19)5.1 反应原理 (19)5.2 确定反应器的基本尺寸及根数 (20)5.3 实际状况 (21)5.4 床层压力降的计算 (22)5.5 传热面积的核算 (25)5.5.1 床层对壁面的给热系数 (25)5.5.2 总传热系数的计算 (29)5.5.3 传热面积核算 (29)5.6 数据总结 (32)第6章设计总结 (33)参考文献 (34)致谢 (35)附录 (36)第1章概述氯乙烯又名乙烯基氯（Vinyl Chloride）是一种应用于高分子化工的重要单体，可由乙烯或乙炔制得[1]。

氯乙烯在常温、常压下是一种无色带有芳香气味的气体，微溶于水，分子式为CH2CHCl，结构式为CH2=CHC1相对分子质量为62.5，凝固点为-159.7 ℃，临界温度为142 ℃，临界压力为5.22 MPa，沸点为-13.9 ℃。

虽然它的沸点为-13.9 ℃，但稍加压就可液化。

而氯乙烯液体同一般液体一样，温度越高，密度越小。

氯乙烯是有毒物质，肝癌与长期吸入和接触氯乙烯有关。

它与空气形成爆炸混合物，爆炸极限4％～22％（体积），在压力下更易爆炸，贮运时必须注意容器的密闭及氮封，并应添加少量阻聚剂[2]。

氯乙烯是聚氯乙烯（PVC）的单体，也是生产聚氯乙烯的主要原料。

在世界上氯乙烯是与乙烯和氢氧化钠并列的最重要的化工产品之一，主要用途是用来合成聚氯乙烯。

聚氯乙烯是最古老的塑料品种之一，其能大量生产，价廉易得，用途十分广泛。

其制品可分为聚氯乙烯糊、硬聚氯乙烯、软聚氯乙烯三大类[3]。

聚氯乙烯糊约占聚氯乙烯制品的10%主要产品有搪塑制品等。

硬聚氯乙烯约占聚氯乙烯制品的65%以上，它可以代替金属制成电气零件、管接头等注塑件和挤出吹型的瓶类产品以及管材、异型材、片材等挤出产品。

软聚氯乙烯约占聚氯乙烯制品的25%，主要用于雨披、包装材料、薄膜、压延片、标签、手袋、医用制品等。

随着聚氯乙烯消费量的增长，市场上对氯乙烯的需求必然有所增长。

因而氯乙烯的发展情况对国家经济的增长至关重要。

我国五十年代开始研究和生产氯乙烯，到目前为止，我国生产氯乙烯的生产厂家有几十余家，但是我国现有装置的总生产能力仍然不能满足快速增长的市场需要[4]。

因此以氯乙烯为原料的产品在市场上前景广阔，生产氯乙烯相关产品可以获得可观的经济收益。

根据原料的不同，氯乙烯的生产方法主要分为乙炔法、乙烯氧氯化法、乙烯直接氯化法、乙烯氯化裂解法、乙烯氯化平衡法、混合烯炔法、乙烷氧氯化法等，我国目前普遍采用的是乙炔法(电石法)和乙烯法[5]两种。

第2章 氯乙烯的生产工艺2.1 乙炔法乙炔法即采用乙炔和氯化氢在催化剂作用下生产氯乙烯的方法。
