calibre后仿教程大部分都是根据这个学习的，看这个网页就很不错的/p-97033935085.html首先是画电路，画版图，通过版图提取参数，用Assura能够提参数的话，这个就很简单了，提出来的参数文件是av_extracted，在setup，environment中加入这个选项第一行就是关于仿真的时候先跑哪个的问题。
可以加入av_extracted只要在schematic之前就可以，这样在仿真的时候就会先跑我们提取的电路了。
下面重点说一下calibre的提参数以及最后的仿真。
现在以bitcell_l为例说明一下：首先是画好原理图，版图后进行DRC，LVS的验证。
没有问题就进行pex的参数提取。
首先对于rule文件来说，做pex的rule文件与lvs的rule文件几乎是一样的，只是有稍微的差别，pex的rule里面加了几句话，就是包括了include *typ.R和*typ.C。
这两个文件就是提取电路所需要的，如果不包括这两个文件，rule本身的规则是对的，但是pex会提示无法提取电容。
（我用的是smic的工艺）output是最麻烦的，上面的transistor 还有RC就是提取的级别还有所需要提取的东西。
这个选项就是关于提取后面的东西，需要的calibreview还是spectre或者别的东西。
这个跟assura中的av_extracted是一样的。
后面的选项是名字的来源，这个提示的是：所以的名字需要都是大写，这样才能提取成功，否则总是找不到接口。
是schematic；maskLayout我没有用过这个，不知道这个能不能做后仿。
在这个新的文件夹下面自己为这个单独建一个cellmap file后面就出现下面的对话框这个就是很简单的aoto map pins就可以了，把smic18ee里面的调入就可以了，虽然每次都要这样走流程会比较麻烦，但是这样的好长就是不会出现错误，如果用过去的文件，如果没有这个device了就会报错，就不能生成文件，这是因为映射出现问题，就像提取了mos 但是找不到mos的symbol，也就无法形成schematic。

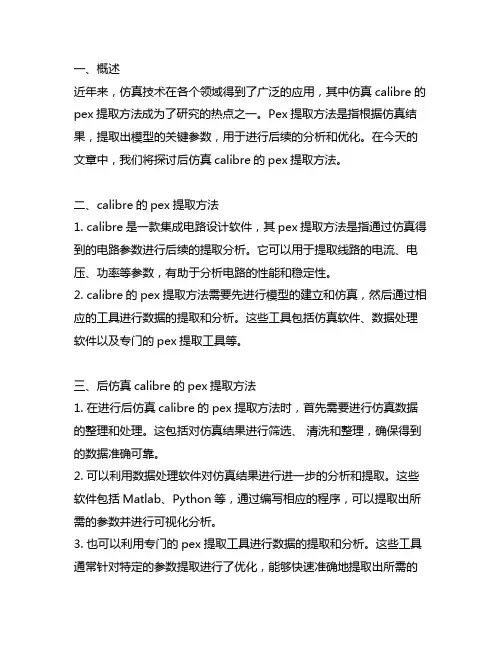

calibre提取寄生参数
Calibre是Mentor Graphics公司开发的一款用于集成电路设计的验证和签核工具，它可以帮助工程师进行电路仿真、布局与版图验证、物理验证、时序分析等任务。
在Calibre中提取寄生参数的方法如下：
1. 打开Calibre软件，并导入待提取寄生参数的版图文件。
2. 在Calibre界面中，选择“Physical”菜单，然后选择“Extract”选项。
3. 在弹出的对话框中，选择需要提取的寄生参数类型，如电阻、电容、电感等。
4. 点击“OK”按钮，Calibre会自动提取出版图中的寄生参数。
5. 提取完成后，可以在Calibre的报告中查看提取的寄生参数值。
需要注意的是，提取寄生参数需要使用正确的版图文件，并且版图中的元件和互连线应该已经正确地连接在一起。
此外，提取寄生参数需要进行多次迭代和优化，以确保提取结果的准确性和可靠性。
calibre寄生参数提取
寄生参数提取是指从设计中提取出寄生参数，以进行后续的分析和仿真。
在Calibre 中，有多种寄生参数提取器可供选择，以下是其中几种：
- RCX：标准RC提取器，可以提取晶体管和互连线的电容和电阻等寄生参数。
- xRC：扩展RC提取器，提供了更高级的功能，如几何抽象、子网合并、等效电路分析等。
- StarRC：寄生参数提取器，可以提取复杂的芯片级互连线寄生参数，包括互联线交叉、几何扭曲、设备变形等。
- QRC：快速RC提取器，可以在短时间内提取大规模的互连线寄生参数，支持多线程计算和分布式计算等高级功能。
- PEX：功率网提取器，可以提取功率网的电容和电阻等寄生参数。
在使用Calibre提取寄生参数时，你需要根据设计需求和工艺厂提供的文件，选择合适的提取器并进行相应的设置。
如果你需要了解更详细的信息，可以查阅Calibre的文档或联系技术支持。

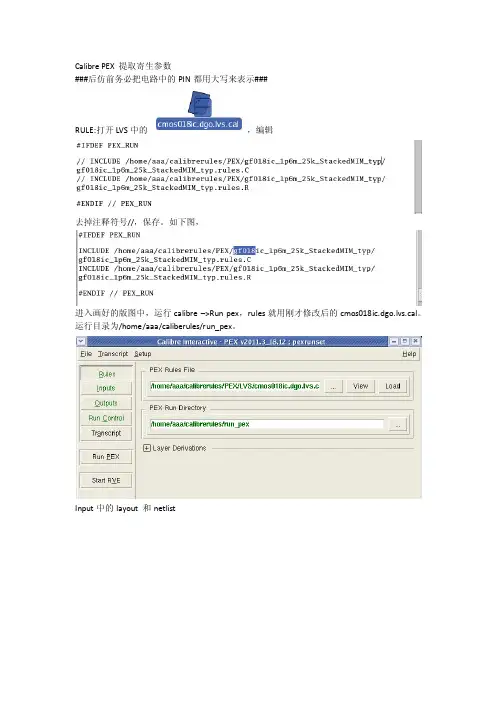

Calibre PEX 提取寄生参数###后仿前务必把电路中的PIN都用大写来表示###RULE:打开LVS中的，编辑去掉注释符号//，保存。
如下图，进入画好的版图中，运行calibre –>Run pex，rules就用刚才修改后的cmos018ic.dgo.lvs.cal。
运行目录为/home/aaa/caliberules/run_pex。
Input中的layout 和netlistOutput选择：format中的spectre。
Run PEX。
参数提取已完成，关闭calibre。
准备带寄生参数的仿真。
新建一个后仿用的文件夹/home/aaa/postsim，在文件夹中一共放入五个相关文件。
/home/aaa/simulation/inv_sim/spectre/schematic中两个：netlist中的input.scs和psf中的runObFile。
以及提取出来的3个寄生参数文件：/home/aaa/calibrules/run_pex中如下三个文件。
把这五个文件都放入postsim中，开始修改文件语句:打开input.scs和list，将list中的PIN脚顺序换位input.scs中的顺序,然后删除input.scs中的// Library name: fd// Cell name: inv// View name: schematicsubckt inv GND IN OUT VDDMP0 (OUT IN VDD VDD) pmos_1p8 w=(10.000u) l=180n as=(3.75p) ad=(2.7p) \ ps=(15.75u) pd=(10.54u) nrd=0.027000 nrs=0.037500 m=(1)*(4) \par=((1)*(4)) dtemp=0MN0 (OUT IN GND GND) nmos_1p8 w=(5.000u) l=180n as=(1.875p) ad=(1.35p) \ ps=(8.25u) pd=(5.54u) nrd=0.054000 nrs=0.075000 m=(1)*(4) \par=((1)*(4)) dtemp=0ends inv// End of subcircuit definition.include "list"如下保存，在后仿文件夹下启动终端，输入spectre –raw psf input.scs&在终端输入wavescan&弹出results browser，File->Open Rseults…，弹出choose Data Directory，选择psf选择psf，OK选择tran-tran。

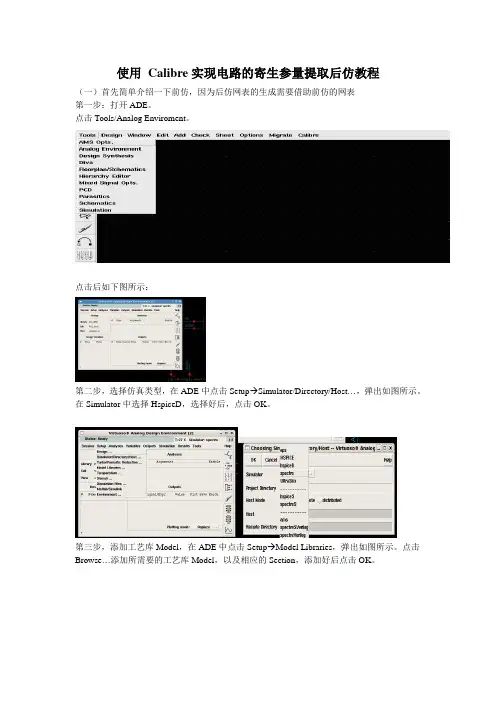

使用Calibre实现电路的寄生参量提取后仿教程（一）首先简单介绍一下前仿，因为后仿网表的生成需要借助前仿的网表第一步：打开ADE。
点击Tools/Analog Enviroment。
点击后如下图所示：第二步，选择仿真类型，在ADE中点击Setup→Simulator/Directory/Host…，弹出如图所示。
在Simulator中选择HspiceD，选择好后，点击OK。
第三步，添加工艺库Model，在ADE中点击Setup→Model Libraries，弹出如图所示。
点击Browse…添加所需要的工艺库Model，以及相应的Section，添加好后点击OK。
第三步，添加仿真变量。
点击Analyses→Choose，在弹出的窗口中选择仿真的类型，本次为tran，下面填写仿真start为0 ，stop为15un（根据实际情况设置），步长step为10n ，MAX step为10n。
填好后点击OK。
第四步，产生网表。
点击Simulation→Netlist→Create。
弹出所产生的网表，点击File→Save As，在弹出的窗口中，在File Name中填入保存的名字。
点击OK，网表保存至打开icfb的地方。
（二）后仿的操作第一步，点击cliabre后选择Run PEX选项，如下图所示1、Rules菜单中PEX Rules File和PEX Rules Directory保持一致，指向运行PEX的规则（否则无法运行PEX）,设置好之后，点击File/Save Runset ,即可保存设置2、Inputs菜单中Netlist选项中选中Export from schemastic viewer3、Outputs 菜单中的Extraction Type 里，第一项通常选择Transistor Level 或Gate Level，分别代表晶体管级提取和门级提取。
第二项可以选择R+C+CC，R+C，R，C+CC，其中R代表寄生电阻，C 代表本征寄生电容，CC 代表耦合电容。
使用Calibre xRC实现RFCMOS电路的寄生参量提取及后仿真中国科学院微电子研究所郭慧民[摘要]Calibre xRC是Mentor Graphics公司用于寄生参量提取的工具，其强大的功能和良好的易用性使其得到业界的广泛认可。
本文以采用RFCMOS工艺实现的LNA为例，介绍使用Calibre xRC对RFCMOS电路寄生参量提取，以Calibreview 形式输出以及在Virtuoso的ADE中直接后仿真的流程。
本文还将讨论Calibre xRC特有的XCELL方式对包含RF器件的电路仿真结果的影响。
采用Calibre xRC提取寄生参量采用RFCMOS工艺设计低噪声放大器(LNA)，其电路图如图1所示，版图如图2所示。
图1 LNA的电路图图2 LNA的版图Calibre支持将其快捷方式嵌入在Virtuoso平台中。
用户只需在自己.cdsinit文件中加入以下一行语句：load( strcat( getShellEnvVar("MGC_HOME") "/lib/calibre.skl" ))就可以在virtuoso的菜单中出现“calibre”一项，包含如下菜单：点击Run PEX，启动Calibre xRC的GUI，如图3所示。
Outputs菜单中的Extraction Type里，第一项通常选择Transistor Level或Gate Level，分别代表晶体管级提取和门级提取。
第二项可以选择R+C+CC，R+C，R，C+CC，其中R 代表寄生电阻，C代表本征寄生电容，CC代表耦合电容。
第三项可以选择No Inductance，L或L+M，分别代表不提取电感，只提取自感和提取自感与互感。
这些设置由电路图的规模和提取的精度而定。
在Format一栏中，可以选择SPECTRE，ELDO，HSPICE等网表形式，也可以选择Calibre xRC提供的CALIBREVIEW形式。
calibre版图验证及寄⽣参数的提取后仿真这⼀篇主要是说⼀下版图的Run DRC 和Run LVS验证和寄⽣参数的提取后仿真。
接反向器的版图设计后，开始Run DRC和LVS。
打开之前画好的layout，在菜单栏中点calibre—Run DRC1.出现calibre运⾏错误问题ERROR: Unknown Linux operating system environment。
这个应该是calibre不认识ubuntu，只认识redhat和centos之类的操作系统解决⽅法：新建⼀个redhat-release⽂件,在⾥⾯加上Red Hat Enterprise Linux release 6.12，然后将这个redhat-release⽂件移⾄系统⽬录/etc，并更改其⽤户权限：sudo chown root:root /etc/redhat-release 以及 sudo chmod 644 /etc/redhat-release。
2.Error: The following products could not be licensed sufficiently: - Calibre Interactive解决⽅法：可能有两个问题⼀.license错误修改⽅法：（1)在Ubuntu下终端输⼊ifconfig查看⽹卡物理地址(输⼊ifconfig 需要下载安装包才能运⾏）(2)在windows下，在08.calibre_license⽬录下，使⽤记事本打开licgen.bat⽂件，将中间的字符串替换为以太⽹获得的地址，保存。
(3)双击MentorKG.exe应⽤程序，会⾃动⽣成license.dat⽂件，然后拷贝这个⽂件到Ubuntu下的calibre的license⽂件夹下。
⼆. license 正确,可是环境变量MGLS_LICENSE_FILE没有设置到正确的license。
设置到正确路径。
使用Calibre xRC实现RFCMOS电路的寄生参量提取及后仿真郭慧民[摘要]Calibre xRC是Mentor Graphics公司用于寄生参量提取的工具，其强大的功能和良好的易用性使其得到业界的广泛认可。
本文以采用RFCMOS工艺实现的LNA为例，介绍使用Calibre xRC对RFCMOS电路寄生参量提取，以Calibreview 形式输出以及在Virtuoso的ADE中直接后仿真的流程。
本文还将讨论Calibre xRC特有的XCELL方式对包含RF器件的电路仿真结果的影响。
采用Calibre xRC提取寄生参量采用RFCMOS工艺设计低噪声放大器(LNA)，其电路图如图1所示，版图如图2所示。
图1 LNA的电路图图2 LNA的版图Calibre支持将其快捷方式嵌入在Virtuoso平台中。
用户只需在自己.cdsinit文件中加入以下一行语句：load( strcat( getShellEnvVar("MGC_HOME") "/lib/calibre.skl" ))就可以在virtuoso的菜单中出现“calibre”一项，包含如下菜单：点击Run PEX，启动Calibre xRC的GUI，如图3所示。
Outputs菜单中的Extraction Type里，第一项通常选择Transistor Level或Gate Level，分别代表晶体管级提取和门级提取。
第二项可以选择R+C+CC，R+C，R，C+CC，其中R 代表寄生电阻，C代表本征寄生电容，CC代表耦合电容。
第三项可以选择No Inductance，L或L+M，分别代表不提取电感，只提取自感和提取自感与互感。
这些设置由电路图的规模和提取的精度而定。
在Format一栏中，可以选择SPECTRE，ELDO，HSPICE等网表形式，也可以选择Calibre xRC提供的CALIBREVIEW形式。
本文中选择CALIBREVIEW形式。
Use Names From可以根据需要选择SCHEMATIC或LAYOUT。
图3 PEX的GUI界面设置完毕后，点击Run PEX，开始寄生参量提取。
通常，Calibre xRC先执行LVS，之后提取寄生参量，最后将电路图中的原有的器件和提取出的寄生电容，电阻和电感反馈到一新生成的带寄生信息的电路图中。
PEX完成后，弹出如下对话框：图4 Calibre View设置界面其中，Output Library表示输出新生成的电路图的library，通常选为提取寄生参量前的schematic和symbol所在的library即可。
Calibre View Type 代表新生成的schematic的View形式，可以取任意名字，只要不与已有的view name重复即可。
比如，取做calibre_r，calibre_rc或calibre_rcc，以分别代表不同的提取形式，本文中直接取成calibre。
Cellmap File是描述寄生参量提取前后器件对应关系的文件，默认的是./calview.cellmap，即Virtuoso启动目录下的calview.cellmap文件。
如果是第一次提取，需要按下面步骤配置这个文件。
其他选项默认即可。
点击OK，即开始配置calview.cellmap文件，首先弹出如图5左所示对话框：图5 设置calview.cellmap文件的对话框这个对话框用来配置在新生成的带有寄生参量的电路图中的器件所对应的library，cell和view。
本文中名为nmos_rfw5与foundry的PDK中提供的rfnmos2v5w的symbol相对应。
点击Auto Map Pins，将自动出现Pin Map。
如果不能自动匹配，通常是由于layout提取出的器件的pin的个数和symbol中pin的个数不一致，可以通过修改rule文件使其pin的数目一致。
这样新生成的带寄生参量的电路图中将以这个symbol代表这个器件。
其他的器件依此类推。
最后要确定提出的寄生电容和寄生电阻的符号，通常采用analogLib中的cap 和res即可，如图5右所示。
全部器件设置完成后，在所选的Output Library中将出现cellname为lna，view为calibre的cell。
打开后通常无法直接看到器件，这是由于其中包含的symbol太多，每个symbol太小难以全部显示。
可以执行CTRL+A，找到symbol 的大致位置，再放大查看。
这个calbre的view中包含了与symbol对应的pin，原来电路图中器件的符号，和生成的寄生电容和电阻，它们构成了带有寄生信息的电路图。
因此，可以直接使用这个电路图进行后仿真。
直接在ADE中进行后仿真直接采用前仿真时的测试电路，在composer中通过Tools->Analog Environment启动ADE。
在setup菜单中选择Environment，弹出如图6所示对话框。
图6 ADE中的Environment对话框在Switch View List中的最前端填入calibre。
工具生成网表时，将按照顺序首先寻找名为calibre的view，然后是spectre，依此类推。
如果需要仿真不同参数提取条件下的结果，只要将相应的view名称（比如calibre_r，calibre_rc，calibre_rcc等）放置在最前端Switch View List即可。
其它各项默认，点击OK。
选择仿真类型，进行仿真，这一步骤与前仿真完全相同。
图7给出了本例中的LNA前仿真和提取RCC之后的后仿真的瞬态结果对比。
由此可见，采用calibreview的输出形式能够非常方便的在Virtuoso的ADE中进行后仿真和比较前后仿真结果。
图7 LNA前仿真和后仿真瞬态波形对比使用XCELL避免寄生参量的重复提取图1中，黑线框所示为RF器件。
与一般的MOS器件不同，这类器件的模型是代工厂经过实际测量得到的参数，在spice model中通过子电路表示。
因此，它的模型中已经包含了器件的寄生信息。
而且，由于这类器件的面积通常较大，其中的寄生电容和寄生电阻值是相当可观的。
比如，在本设计中，所示的每个RFMOSFET的宽和长分别为500um和0.24um，每个器件包含50个finger。
如果工具对RF器件的内部也进行提取，将会对导致器件的寄生电容和电阻重复提取。
为了确保提取正确，Calibre xRC提供一种称为“黑盒”提取的方法，可以将指定的器件（通常是RF器件）看作理想器件，对其内部的节点之间的寄生电容和寄生电阻不再提取。
具体步骤如下：首先，先定义xcell文件，例如；cellL cellLcellR cellRcellM cellM左边是版图单元的名称，右边是电路图单元的名称。
其中所指定的器件版图和电路图必须是单独的单元。
通过这种方式定义版图和原理图单元的对应关系，以及提取寄生时所需要屏蔽的版图单元。
其次，在XRC rule中添加PEX IDEALXCELL YES语句。
最后，采用gate level的方式进行寄生参量提取，确保工具将RF器件识别为一子电路。
如果采用GUI的方式，在图3所示的界面中，选择gate level提取，而不是transistor level级提取。
同时在input选项中的xcell 部分选择已写好的xcell文件，如图8所示。
图8 设置xcell的界面完成以上设置后，运行PEX进行寄生参量提取，步骤与未采用XCELL时相同。
XCELL对LNA仿真结果的影响图9，图10和图11分别给出了是否采用XCELL对LNA瞬态性能，S21参数和噪声系数的影响。
图9 是否采用XCELL对LNA的瞬态性能的影响图10 是否采用XCELL对LNA的S21的影响图11 是否采用XCELL对LNA的NF的影响可见，是否采用XCELL对LNA的性能有比较大的影响。
主要有两个原因：首先，不加XCELL将RF器件内部的栅电容提了出来，增大了负载电容，降低的S21，进而降低了电压增益。
其次，不加XCELL将RF器件内部的栅电阻提了出来，增大的噪声系数。
因此，对于像LNA这种对寄生电阻和电容非常敏感的模块，在提取时必须采用XCELL，避免将RF器件内部的寄生电容和电阻提出，才能得到准确的结果。
总结Calibre xRC是Mentor Graphics公司著名的验证工具Calibre的寄生参数提取模块，它具有丰富的输出格式，支持数字、模拟、射频及混合电路的寄生参数提取。
Calibre xRC被主流foundry所支持，具有良好的精确性，特别是对于模拟和射频电路，输出能够反标回主流的仿真工具中，满足不同的设计流程。
使用Calibre xRC进行寄生参量提取时，选择calibreview的输出形式，可以非常方便的在Virtuoso的ADE中直接进行后仿真，以及进行前后仿真结果的比较。
对于习惯Virtuoso图形化界面进行仿真的用户，采用Calibre view的输出可以让版图，后仿真非常平滑的连接在一起，让设计流程更顺畅。
Calibre xRC还提供XCELL的特殊提取形式能够避免采用Design Kit方式设计的器件（比如PCELL、RF）内部寄生参量重复提取，确保仿真结果准确无误，降低设计流片失败的风险，提高芯片的良率。
