光缆线路维护案例

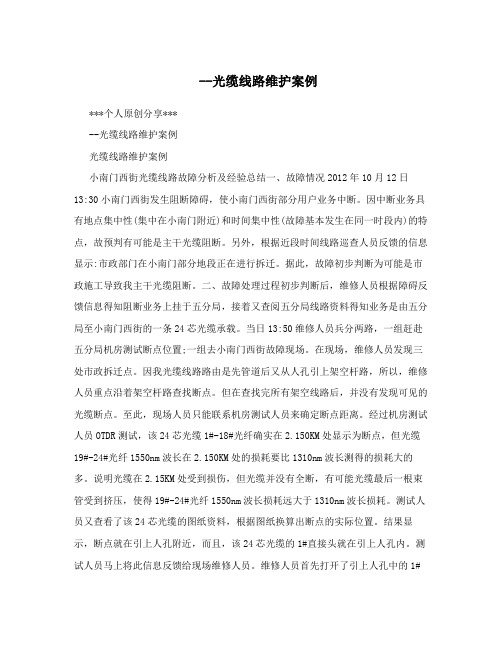

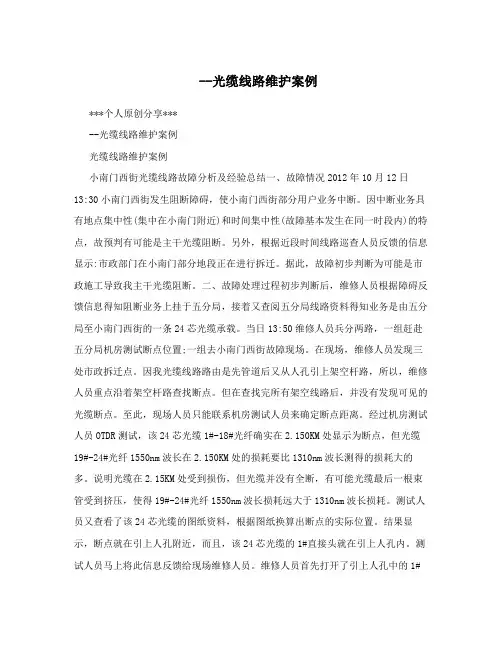

--光缆线路维护案例***个人原创分享***--光缆线路维护案例光缆线路维护案例小南门西街光缆线路故障分析及经验总结一、故障情况2012年10月12日13:30小南门西街发生阻断障碍，使小南门西街部分用户业务中断。

因中断业务具有地点集中性(集中在小南门附近)和时间集中性(故障基本发生在同一时段内)的特点，故预判有可能是主干光缆阻断。

另外，根据近段时间线路巡查人员反馈的信息显示:市政部门在小南门部分地段正在进行拆迁。

据此，故障初步判断为可能是市政施工导致我主干光缆阻断。

二、故障处理过程初步判断后，维修人员根据障碍反馈信息得知阻断业务上挂于五分局，接着又查阅五分局线路资料得知业务是由五分局至小南门西街的一条24芯光缆承载。

当日13:50维修人员兵分两路，一组赶赴五分局机房测试断点位置;一组去小南门西街故障现场。

在现场，维修人员发现三处市政拆迁点。

因我光缆线路路由是先管道后又从人孔引上架空杆路，所以，维修人员重点沿着架空杆路查找断点。

但在查找完所有架空线路后，并没有发现可见的光缆断点。

至此，现场人员只能联系机房测试人员来确定断点距离。

经过机房测试人员OTDR测试，该24芯光缆1#-18#光纤确实在2.150KM处显示为断点，但光缆19#-24#光纤1550nm波长在2.150KM处的损耗要比1310nm波长测得的损耗大的多。

说明光缆在2.15KM处受到损伤，但光缆并没有全断，有可能光缆最后一根束管受到挤压，使得19#-24#光纤1550nm波长损耗远大于1310nm波长损耗。

测试人员又查看了该24芯光缆的图纸资料，根据图纸换算出断点的实际位置。

结果显示，断点就在引上人孔附近，而且，该24芯光缆的1#直接头就在引上人孔内。

测试人员马上将此信息反馈给现场维修人员。

维修人员首先打开了引上人孔中的1#直接头，打断光纤测试了局端和用户端，确定断点在1#接头的用户端(光缆引上的一端)。

因断点距离1#接头太近，所以OTDR无法测出具体米数(OTDR盲区原因)。

光缆线路维护方案光缆线路是现代通信传输的关键设施之一，其稳定运行对于保障通信网络的正常运行至关重要。

光缆线路的维护工作涉及清洁、检测、维修、保护等多个方面，下面将详细介绍光缆线路维护的方案。

首先，光缆线路的清洁工作非常重要。

由于光缆线路通常被埋在地下或者架设在铁塔上，容易受到外界因素的污染，例如尘土、灰尘、油污等。

这些污染物会降低光信号的传输效率，甚至影响通信质量。

因此，对光缆线路进行定期的清洗工作是必要的。

清洁工作可以采用专业的光缆清洗设备，例如光束清洗器和光纤维清洗纸，用干净的棉布等材料进行擦拭清洁。

同时，在光缆线路的周围进行清理工作，确保光缆周围无杂物和垃圾。

其次，光缆线路的检测工作也是维护的重要环节。

通过定期检查光缆线路的状态，可以及时发现并修复线路中的问题，以保证通信的稳定性。

检测工作主要包括光缆的光损耗测试、阻抗测试、接头的质量检测等。

光损耗测试可以通过光功率计和光源进行，以检测光缆在传输过程中的损耗情况；阻抗测试可以利用特定仪器测定光缆的线路阻抗，以保证信号传输的稳定性；接头的质量检测可以通过视觉检查或者使用专业的接头检测设备，以发现接头是否存在破损、松动或者其他问题。

维修工作是光缆线路维护的另一个重要方面。

一旦发现光缆线路出现故障，及时的维修工作是必不可少的。

维修工作一般包括故障排除、光缆接头修复或更换、光缆线路更换等。

在故障排除过程中，可以使用光时域反射仪或者其他检测设备来定位故障点，然后采取相应的措施进行修复。

接头的修复或更换可以采用专业的光缆接头工具和材料，确保接头的质量和可靠性。

对于一些严重损坏的光缆线路，可能需要整条线路的更换，以确保通信的正常进行。

除了清洁、检测和维修，光缆线路的保护工作也非常重要。

光缆线路通常较为脆弱，容易受到外力的破坏，例如挖掘、挤压、撞击等。

因此，在光缆线路的周围进行有效的保护措施是必要的。

保护工作可以包括架设路障、设置警示标志、加强对施工现场的监管等。

光缆故障分析报告光缆故障分析报告范例篇一：光缆网络故障分析.前言：由于技术的发展，以及光缆价格的相对走低，光纤在有线电视网络中的运用越来越普及。

掌握基本的光纤网络检修技术和技巧，已成为有线电视运维人员的必备技能。

本文是作者在多年网络运维工作中积累的一些光纤网络故障处理经验，仅供各位同行参考。

光纤网络的故障点主要来自于光缆、光发射机、光接收机三个环节，分析如下：一、光缆故障分析。

1、光信号缺失：一般因人为窥视信号、破坏光缆原因，致使光信号中断。

一次，接到一光节点无输出电信号的故障，检测该光接收机无输入光功率，到前端机房测试，光分路器输出光功率正常。

初步判断为该4芯光缆故障，安排人员沿线巡查，并未发现明显受损现象。

通过ODTR测试，发现4根纤芯中只有1根不通，根据故障点大概距离再到现场查看，仍未发现光缆有破损迹象。

于是将此故障点前后近100米光缆更换后信号恢复，仔细检查发现光缆上有1小孔，推断系误将光缆当作电缆，人为破坏光缆窥视信号行为所致。

2、光信号质量下降：如光缆中间熔接头质量不好，损耗过大，或光纤在接头盒中盘绕时弯曲半径太小，影响光功率的正常传输；接头盒防潮性能不好，使光纤老化快，造成光折射能力差，降低光功率；光纤活动接头处有脏物，接触不好，使光功率下降，可用脱脂棉蘸(zhan)无水酒精清洗；前端和末端设备的尾纤应盘绕好，固定在光纤盘上，避免折断和弯曲半径变小而造成光损耗增加，影响信号传输质量。

二、光发射机故障分析。

从光纤网络运行近十年的情况看，光发射机故障并不高，也出现过因停送电后冲击浪涌电流过大而烧坏光发射机电源部分的故障。

通过在前端加装稳压电源和不间断UPS电源，可以大大减少此类故障的发生。

光发射机输入的驱动电平要按设备要求注入，如频道增加或减少，也应调整驱动电平高低，避免因驱动电平过高或过低使光发射机CTB、CSO指标恶化而导致系统传输质量变差，这一点至关重要，也是调试光发射机最重要的工作。

500kV OPG W一级骨干光缆的运行维护孟应平,梁锡萃,沈晗阳(湖北超高压输变电公司,湖北武汉　430050) [摘　要]　文章结合生产实际,介绍了O PG W运行维护管理、缺陷处理的典型经验,通过案例分析,提出了O PG W运行维护系列改进措施,对加强光纤工程管理提出了建议。

[关键词]　OPG W;光缆;运行与维护 [中图分类号]T M726.1 [文献标识码]A [文章编号]100623986(2010)0520051202O pera ti on an d M a i n tenan ce of500kV O P G W F i r st2gra deBackbon e O p ti ca l F iber Ca bleM E N G Ying2ping,L IAN G Xi2cui,SHEN Han2yang(Hubei EHV T rans m i ssion&Substa tion Co m pany,W uhan430050,Chi na)[A bstra ct]I n com binati on w ith the ac tual p r oduction,this paper intr oduces the typical experience of the op2 erati on m aintenance m anage m ent and defect treat ment of OPG W.The paper p r e sents series of i mp r ovement measures f or ope r a tion and m aintenance of OPG W,als o.presents recomm endati ons on strengthening the man2 age m ent of the fibe r op tic p r ojec t.[Key wor ds]OPG W;optical fiber cable;operati on and maintenance1　OPG W光缆的运行维护管理 湖北超高压输变电公司在湖北省境内84条500kV线路总计7699km,每条线路起止杆塔均有运行编号管理,每基杆塔的经纬度均有GPS定位记录,每条线路根据地理位置划分给4个输电公司运行维护和管理,45条OPG W光缆随电力线路划分给4个输电公司维护管理。

光缆维护方案范文光缆作为网络传输的重要设备，通常需要进行定期的维护和保养，以保证其正常运行和延长使用寿命。

下面将就光缆维护方案进行详细说明。

1.定期检查光缆的外观和物理连接：定期检查光缆的外观，包括光缆的外皮是否有裂纹、划痕或损坏，光缆接口的连接是否松动或氧化。

如发现问题，及时修复或更换。

2.清除光缆周围的杂物和污垢：光缆周围的杂物和污垢可能会对光缆的传输效果产生负面影响。

定期清除光缆周围的杂物和污垢，确保光缆的工作环境干净整洁。

3.定期进行光缆长度测试：采用光缆长度测试仪测量光缆的长度，确认光缆是否符合设计要求。

如果发现光缆长度不符合要求，需要对光缆进行修复或更换。

4.定期进行光缆传输性能测试：使用光缆测试仪检测光缆传输的信号质量和传输速率，以确保光缆传输性能的稳定性和可靠性。

如发现传输性能不良，需要进行故障排查和修复。

5.定期进行光缆光功率测试：光缆的正常工作需要保持适当的光功率水平，定期使用光功率仪测试光缆的光功率，确保其处于正常范围内。

如发现光功率异常，需要排查故障原因并进行修复。

6.定期清洁光缆接口：光缆接口上的灰尘、油渍等污染物可能会影响光信号的传输质量，定期使用光纤清洁剂清洁光缆接口，以确保光缆传输的稳定性和可靠性。

7.定期备份光缆数据：光缆传输的数据是非常重要的，因此定期进行光缆数据的备份工作，确保数据的安全和可恢复性。

备份数据可以采用磁盘、云存储等方式进行。

8.定期进行光缆保护套管更换和修复：光缆保护套管起到保护光缆免受外部环境和物理损伤的作用。

定期检查和更换光缆保护套管，如发现损坏或老化，及时进行修复或更换。

9.定期进行光缆标识和记录更新：光缆的标识和记录是光缆维护的重要工作之一、定期对光缆进行标识和记录的更新，包括光缆的名称、长度、用途等信息。

这样可以方便后续的维护管理工作。

总结起来，光缆的维护方案主要包括定期检查和清理光缆的外观和物理连接、定期测试光缆的长度、传输性能和光功率、定期清洁光缆接口、定期备份光缆数据、定期更换和修复光缆保护套管、定期更新光缆的标识和记录等。

【案例二】装维人员未落实安全防护措施，导致触电身亡一、事故现场2019年2月17日下午，某公司装维人员王某在安装宽带时，在布放网线过程中不慎触碰导电线路被电晕，从高处掉下来当场死亡。

经现场事故调查：王某平时维护和安装宽带时，一个人骑摩托车拉着伸缩铝梯干活，没有配备安全带、安全帽、绝缘手套、绝缘鞋，未使用验电笔对现场不明线路进行先验电，确认不带电后再操作，最终导致悲剧发生。

三、问题描述1、施工人员危险源识别意识淡薄，在电力线附近布放线缆时触碰到导电线发生触电，导致高处坠落是事故发生的直接原因。

2、安全防护措施落实不到位，涉电、高处作业未佩戴和使用安全帽、安全带、绝缘手套及绝缘鞋，未对不明线路进行先验电，确认不带电后再操作。

3、安全培训教育不到位，施工人员安全意识淡薄，不能辨识作业现场存在的危险源，对现场存在的安全隐患及危险性无基本认知，盲目、野蛮作业。

四、案例学习关键思考点1、家宽装维过程中可能遇到的危险性较大的工作场景有哪些？应如何确保安全的情况下作业？2、梯上作业、涉电作业应做好哪些安全防护工作？需要配备哪些安全防护用品？如没有做安全防护措施，可能导致哪些伤害？3、针对家宽专业作业人员单兵作业、作业点多面广、作业过程难管控的现状，提出您的解决方案？4、装机人员的安全意识和技能水平尤为重要，一名合格的装机人员应当满足哪些要求？如何做好装机人员的岗前安全和技能培训？如何提升装机人员的安全意识？安全红线：一、家宽装维作业场景危险源描述在未系好安全带的情况下，极易发生坠落事故；梯子没有防滑垫时，容易滑倒；在梯上用力过猛时，会把梯子带倒。

开裂或埋深不够的电杆、带电的钢绞线、带电的分纤箱。

二、可能导致的事故类型高处坠落、物体打击、触电事故等。

三、可能导致的事故后果人员伤亡、财产损失。

四、相应的控制措施1、严格遵守公司《作业安全红线制度》：第一条严禁没有使用双保险安全带在2米及以上高处作业；第二条严禁外墙吊板作业没有安全绳和自锁器防；第三条严禁在架空线路使用滑车时遇到吊线上有隔电子或其他障碍物时，抽出滑车爬抱而过；第四条严禁在10-35KV高压线正下方立杆作业；第五条严禁在高压线、变压器5米的作业范围内使用金属梯子；第六条严禁在架空线路作业前没有验电而进行作业；设备安装作业必须对作业范围内的设备、设施等金属物体先验电再操作；第十二条严禁酒后驾驶车辆。

中国移动PON网络优化案例烽火通信科技股份有限公司二○一○年十二月目录前言 (4)第一章PON网络组网模型 (5)1.PON网络上联IP城域网组网模型 (5)1.1光缆单路由直连IP城域网节点 (5)1.2光缆双路由连IP城域网节点 (6)1.3光缆双路由连IP城域网双节点（双上联） (7)1.4通过PTN网络SNCP保护方式上联IP城域网 (8)1.5通过城域波分网络波道保护方式上联IP城域网 (8)2.PON网络组网模型 (9)1.6无保护方式 (9)1.7TYPE B方式组网 (10)1.8TYPE C方式组网 (11)第二章网络优化的目标和范围 (13)2.1网络优化的目标： (13)2.2优化的范围： (13)第三章网络优化的原则及典型案例 (15)3.1 PON网络优化原则与建议 (15)3.1.1组网优化原则 (15)3.1.2驻地网优化原则 (15)3.1.3光缆网优化原则 (15)3.1.4设备配置优化原则 (16)3.1.5 VLAN、IP地址优化原则： (16)3.1.6GEMPORT流限速与QOS规划建议 (17)3.1.7 PON网络用户接入要求 (17)3.1.8网管系统的优化建议 (18)3.2PON网络优化应用案例 (18)第四章软件管理办法 (19)第五章PON网络备件配置原则 (21)第六章维护人员技术要求 (23)第七章应急方案的制定与演练 (25)前言中国移动进入全业务运营时代，大量的中小企业和家庭客户对宽带上网提出更高的需求。

中国移动为顺应这些需求，推出了以为PON网络接入为主的宽带接入业务，目前业务在快速发展之中。

各地的网络发展迅速，组网方式千差万别，如何让这些网络尽量的提供安全、稳定的服务？如何让我们的PON网络具有相对的灵活性、一定的前瞻性和一定的创新能力？如何提高维护的高效率？带着这些问题，我们提出了对网络及维护进行优化，指导各地根据本地的实际情况来优化宽带接入网，力争做出精品网络，在市场竞争中取得更加优异的成绩，在客户中建立良好的口碑。
