热收缩包装机使用说明书

受控状态:1目指导工人正确进行热收缩包装操作。

2适用范围适用车间包装工序。

3责任热收缩包装操作工按此规程正确操作。

4内容4.1 使用前检验4.1.1起动前检验热收缩通道有没有异物, 有异物应移走; 减速机油位应在观察镜上下线之间, 不足加足, 合上电源总开关, 合上起动电源开关, 绿色指示灯亮。

4.1.2 将运行开关移至 "ON" 位置, 起动运行, 观察横技链条有没有卡住异响现象, 有卡住现象应立刻停机报修, 待修理正常后再进行起动。

4.1.3 加热温度调整4.1.3.1 顺时针旋转温度控制旋钮, 使上温控制在收缩所需温度。

4.1.3.2 顺时旋转下加温旋钮, 使加热温度控制在所需收缩温度 (通常上温为120~180℃,下温为120~160℃范围)。

4.1.3.3 将风扇开关顺时针旋至“ON”位置, 风扇正常运行。

OS-太荔设-03-28-00 第 2 页/共 2 页4.2 停机停机时先关闭上下加热温控电源, 待热收缩机运行5分钟温度降下来后, 关闭运行开关至 "OFF" 位置, 热收缩机停止运转; 关闭风扇开关, 关闭起动电源开关, 关闭总电源开关, 对该机进行清洁, 停机完成。

4.3 保养与维修4.3.1 每个月使用前对该机进行检验保养一次, 内容包含:对链条加少许润滑脂, 编织管损坏换新, 对控制电源加热部份、运行部份等检验测试, 确保该机正常运行。

4.3.2 每个月进行电气部份检验一次。

4.3.3 每使用一年维修一次 (按年度维修计划实施)。

5 培训5.1 培训对象: 热收缩包装操作工5.2 培训时间: 二小时。

热收缩包装机安全操作规程1.目的指导热缩包装机操作人员正确操作。

2.开机前的注意事项。

1）领用当天所使用的热收缩膜，并检查是否合格（尺寸、厚度等）。

2）检查机械运动部件,查轨道上有无粘塑料渣。

如有应及时清理。

3)使用点动检查机器运转是否正常，输送带的辊子转动是否灵活，转动部位如粘结塑料渣应及时清理。

辊子表面如缠绕塑料膜应及时清理。

4)打开电源开关，进入主画面，按下进入工作按钮，进入工作画面。

开启纵内、纵外、横上、横下4个加温开关，设定温度，横封一般设定在120℃—130℃，纵封一般设定在160℃—190℃，同时热缩机升温，温度设定为150℃—160℃。

5)上膜，按照机器上的包装膜穿绕示意图穿绕包装膜。

6)升温正常后，调整机器，将速度、袋长、切点位置，追踪量大小设定在需要的数值，使用电动按钮吧横封刀运行到闭合位置。

3.生产1)按动启动按钮，机器运转后，检查薄膜包装袋的横纵缝合效果，要求包装袋不开缝，不烫伤，达到满意效果为准。

2)观察横封刀是否切合在理想的位置，被包装物是否在包装袋合适的位置，若超前和滞后，点击顺向调刀或逆向调刀，已达到理想位置。

3)定时检查热缩机后的产品是否包装整齐，要求表面光滑，无皱纹。

4)根据薄膜包装袋饿缝合效果随时调节横纵温度和热缩机前后温度。

5)生产过程中，若出现故障，应检查横封刀伺服报警，包装袋伺服报警，刀接近开关故障，急停按钮开关，及时排除故障。

4.生产结束1)关闭温控开关，将冷风吹入烘道内。

2)等机器内温度降至60°C 以下，关闭其余开关，断开整机电源。

3)记录生产及消耗数据，清洁现场和设备。

热收缩包装机操作指导书（ISO9001-2015/ISO45001-2018）一、开机前检查1.检查机械运动部件。

2.查轨道上有无粘塑料渣。

如有应及时清理。

3.输送带的辊子转动是否灵活，转动部位如粘结塑料渣应及时清理。

辊子表面如缠绕塑料膜应及时清理。

4.输送链条定期加润滑脂，轨道上加油润滑。

（1）对使用温度在200°C以下，100°C以上，每个月必须涂抹一次，一年必须用轻柴油彻底清洗链条一次。

重新涂抹一次新的高温润滑脂。

（2）使用温度在200°C 以上的必须经常检查链条的润滑情况，正常情况下必须一周至10 天涂抹一次高温润滑脂，一年必须用轻柴油彻底清洗一次，重新换上新的高温润滑脂。

二、开机1.按下热风开关。

2.10A空气开关送上，按下输送按钮，调整调速电位器适当即可。

3.按下温控开关，温控即可工作。

4.待温控表的红色指示灯亮起后，就可开始包装收缩。

此时，按下冷风开关，注意气流应垂直向下，不能使气流吹向道内。

5.将待收缩物品放上输送带，即可开始正常工作了。

三、关机1.关闭温控开关，将冷风吹入烘道内。

2.十至二十分钟，温度降至60°C 以下，关闭其余开关，断开整机电源。

四、注意事项1.接通整机电源，这时，操作面板上三个指示灯都应亮。

2.按下热风开关，两个热风电机应启动运转。

3.按下输送开关，调节调速旋钮。

这时输送链应处于运动状态。

查看运动方向是否正确。

4.温控表采用上、下限数字温控。

上、下限温差10°C 左右，温控上、下限数据严禁擅自调节。

5.按下冷风开关，出口处的冷风机运转，调整气流为垂直向下。

6.输送电机的关闭操作，应用操作面板上的开关按钮，不宜使用开关柜操作。

7.输送电机高速运转时，应___________调节面板上的调速旋钮，使转速降低后才能关机。

8.变频器数据严禁擅自更改。

五、维护保养按《设备管理制度》进行设备的日常保养。

热收缩机标准操作规程热收缩机是一种常用的包装设备，主要用于对各类产品进行收缩包装。

为了保证操作的安全和有效性，制定了热收缩机的标准操作规程。

以下是该规程的主要内容。

一、操作前准备1.1 确保热收缩机的电源安全接地，检查电气线路是否正常。

1.2 清理工作台面及机器周围，确保操作环境整洁干净。

1.3 查看热收缩机的工作状态及机器部件是否正常，如有异常情况需及时报修。

1.4 熟悉热收缩机的结构和基本原理，了解操作规程及注意事项。

二、操作步骤2.1 打开热收缩机电源开关，启动机器。

2.2 调整热收缩机的温度设定值，根据不同产品的包装要求进行调整。

通常温度为150-200℃。

2.3 调整热收缩机的输送带速度，根据产品包装需求调整速度。

2.4 将待包装的产品放置在热收缩机输送带上，确保产品的摆放位置正确，防止出现堆积或倾倒的情况。

2.5 操作人员需戴上安全手套，并注意不要把手放入热收缩机的出口口。

2.6 打开热收缩机的加热系统，待设定温度达到后，将产品送入热收缩机。

2.7 热收缩机开始工作后，操作人员需注意观察产品的包装效果，如发现异常情况需停机检查。

2.8 包装完成后，关闭热收缩机电源开关，停止机器运行。

2.9 清理热收缩机内的残留物，包括输送带和夹具等部件，保持机器的清洁。

三、安全注意事项3.1 操作人员在操作热收缩机时需戴上防护手套，以防止热伤害。

3.2 热收缩机运行过程中，禁止将手伸入机器内部，以免发生危险。

3.3 热收缩机停机后，应断开电源，防止误操作导致伤害。

3.4 当热收缩机发生异常情况时，应立即停机检查，排除故障后方可继续使用。

3.5 在操作热收缩机时，最好由经过培训的专业人员进行操作，以确保操作的安全和有效性。

3.6 热收缩机处于工作状态时，操作人员应保持警惕，注意观察机器的运行状态，及时发现并解决问题。

通过遵守以上标准操作规程，可以确保热收缩机的安全运行和产品的有效包装。

同时，为了保证设备的长期稳定使用，还需定期对热收缩机进行维护和保养。

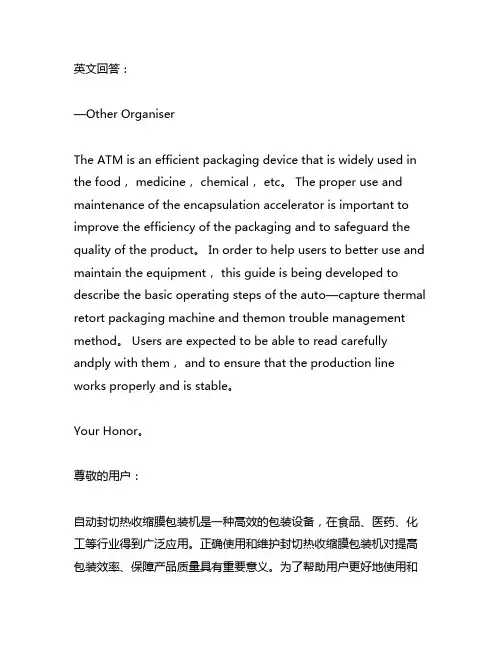

英文回答：—Other OrganiserThe ATM is an efficient packaging device that is widely used in the food， medicine， chemical， etc。

The proper use and maintenance of the encapsulation accelerator is important to improve the efficiency of the packaging and to safeguard the quality of the product。

In order to help users to better use and maintain the equipment， this guide is being developed to describe the basic operating steps of the auto—capture thermal retort packaging machine and themon trouble management method。

Users are expected to be able to read carefully andply with them， and to ensure that the production line works properly and is stable。

Your Honor。

尊敬的用户：自动封切热收缩膜包装机是一种高效的包装设备，在食品、医药、化工等行业得到广泛应用。

正确使用和维护封切热收缩膜包装机对提高包装效率、保障产品质量具有重要意义。

为了帮助用户更好地使用和维护该设备，特编撰此指南，介绍自动封切热收缩膜包装机的基本操作步骤以及常见故障处理方法。

望用户能够认真阅读并遵照实施，保障生产线的正常运行与稳定生产。

热水收缩机说明书热水收缩机使用说明书一、产品概述本产品是一种高效的收缩包装机，采用热水收缩的方式对产品进行包装，能够有效减少产品的体积，并保持产品的外观美观，延长产品的保质期。

二、操作步骤1.将需要收缩的产品放入机器中。

2.加入适量的水，注意水的温度不能过高，一般控制在90℃左右即可。

3.开启机器，等待约10分钟，待机器加热至适宜温度后，机器即可开始工作。

4.收缩完成后，将产品取出即可。

三、注意事项1.使用前请仔细阅读本产品的使用说明书，并按照说明书操作。

2.机器使用时，请确保电源接头与插头相符合，并确保插头插紧。

3.在使用本产品时，请勿将手伸入机器内部，以免发生意外。

4.注意机器的安放位置，不要将机器放在易燃或易爆物品附近。

5.加水时应保持水位适当，不要超过机器水箱的最大容量。

6.机器长时间使用时，应将水更换，以保证机器的工作效率和安全。

四、维护保养1.在机器长时间使用后，应及时清洗清理机器外壳及机器内部残余物。

2.如机器遇到故障，请及时联系厂家进行维修，切勿私自拆卸维修。

3.如机器长期未使用，请拔掉电源，放置在干燥通风处。

五、产品参数1.电源：AC220V-50Hz/110V-60Hz2.功率：1.5KW3.尺寸：L1200mm×W600 mm×H1600 mm4.包装速度：10-15包/分钟5.适用范围：各类食品、日用品、化妆品、文具、医疗用品等六、常见故障及解决办法故障现象：机器不工作解决办法：检查机器的电源插头和接头是否连接紧密，检查是否有电流输出。

故障现象：收缩效果差解决办法：检查机器的水温是否达到要求，检查水位是否充足。

故障现象：机器噪音大解决办法：检查机器的机械部件是否受损或老化，进行清理或更换。

无菌线热收缩膜包装机操作作业指导书1.目的规范操作，保证操作正确。

2.适用范围适用于公司无菌线热收缩膜包装机的操作。

3.职责3.1 包装机岗位操作工负责执行本文件。

3.2 生产主任与领班负责监督操作执行本文件。

3.3 生产经理对本文件的有效性负责。

4.定义无5.程序5.1 开机前的准备5.1.1 检查空压是否为6BAR。

5.1.2 按规定搞好机器保养和卫生，清洁干净包装机前后输送带上的脏物，检查机器内是否有异物（比如：扳手、抹布等）。

5.1.3 检查各安全门是否关闭（安全钥匙有无被拆掉）。

5.1.4 开机前（或转换物料）检查现场物料，按实际填写《物料使用（包装岗开机或转换物料前）检查表》。

5.2 开机5.2.1 打开电源开关，在操作屏幕KRONES菜单中进入,选择生产包装的程序类型，点击确认进入下载，约十秒钟后程序输入完毕。

5.2.2 按亮手动按钮，使机器自动复位到0点位置。

换上当班所用的膜，进入功能菜单，点击菜单薄膜模块-ACP，将开关打至手动，点击穿入薄膜分离站使薄膜进入分离站后，再点击膜分开站手动剪切，按下点动按钮，切一张膜确认膜的长度。

5.2.3 在热缩通道-MMA画面，点击“热缩通道”开关进行升温，约20多分钟后，收缩炉的温度达到设定的温度（185℃）。

5.2.4 当温度达到时，打开后段输送带，在操作屏上按下自动按钮和开机按钮，此时进瓶输送带自动进瓶，待瓶满后按下分瓶按钮开始包装生产。

5.2.5 在箱打码处取出十箱产品确认包装质量（牛眼是否对称、纸垫居中、膜收缩是否良好、除牛眼外是否有其它洞）和打码的正确性（日期、方式、位置以及打码清晰度）。

5.2.6 生产过程中，按《留样和检测作业指导书》的要求留样，记录在《无菌线整箱产品留样记录表》中。

5.3 运行过程中出现故障及时排除，然后按复位键复位，再重复5.2.4步骤开机。

5.4 运行中及时添加纸垫，当膜用尽时应及时换膜。

5.4.1 将膜杆切换旋钮置于中间“O”的位置；5.4.2 按照安全门上图所示用焊接刀将膜接上，再将膜杆切换旋钮置于相应的位置，即可恢复正常生产。

热收缩包装机操作规程热收缩包装机是一种自动化设备，用于包装许多不同种类的商品，例如食品、化妆品、日用品等。

使用热收缩包装机包装商品，可以提高包装效率和减少工作量。

然而，热收缩包装机操作对于操作者来说是一项繁琐、精密的工作，需要操作者掌握相关的操作规程。

一、装设环境规范1. 热收缩包装机要在干燥而清洁的空间内操作。

2. 机器要稳定放置，平整无倾斜。

3. 机器周边应该要求没有杂物，特别是防止杂物进入到包装机内部。

4. 包装机需要接通电源，并保证电源线从介质器械上安全运行到墙上插座上。

二、预热设置1. 打开热收缩包装机，将需要包装的商品放入包装机上。

2. 根据商品种类和包装方式设置热收缩包装机预热温度，保证热收缩包装机正常工作。

3. 检测所有设备的电缆线操作状态，如需要，调整操作状态以确保热收缩包装机在预定参数下顺利运行。

三、包装与封袋1. 设置包装机内的封袋机具的操作状态和定位。

2. 开始向包装袋内装载商品。

3. 在包装袋装好商品之后，自动的机械臂会将商品放进封袋机具内，同时开启机器的封袋功能。

4. 极大程度上降低操作人工进行封袋的时间和难度，提高操作效率。

四、辅助机构操作1. 监测包装产品完成之后，即移到热收缩母膜机具的下方。

2. 将已经封装的商品移动到热收缩机的输送带上。

3. 运输带会自动将商品送到热收缩母膜机具包裹下部。

五、热收缩操作1. 操作员需要在设定的时间内控制机器。

2. 在设定的时间内操作机器，使机器开启热缩功能。

3. 当商品全部热缩完毕后，机器就会自动停机。

六、收尾工作1. 拆卸机器封袋内的门框杆，移除废弃物和空包装物。

2. 排除其他可能的垃圾。

3. 将所有机器复位，从而计数清空和缓存清空。

热收缩包装机的操作规程是非常重要的，对于机器的顺畅运作和包装产品品质来说，都有着非常重要的影响。

在操作过程中，需要操作人员时刻密切注意机器整体操作是否正常和保养维护等方面的问题，以确保机器的正常使用并提高机器的使用寿命。

全自动热收缩膜包装机操作规程一、操作前准备1. 检查设备和周围环境是否整洁，无明显杂物和障碍物；2. 确认设备电源已连接并处于正常工作状态；3. 检查包装机的所有控制开关是否处于关闭状态；4. 准备好待包装的产品和热收缩膜。

二、设备启动1. 打开包装机的电源开关，并等待设备自检完成；2. 检查加热系统的工作状态，确认加热管是否正常工作；3. 调节输送带的速度和张力，以适应待包装产品的尺寸和重量。

三、设置包装参数1. 根据待包装产品的尺寸和形状，调整热收缩膜的宽度和长度；2. 根据产品的特性和热收缩膜的材质，设置适当的包装温度和时间；3. 调整热收缩膜的收缩力度，以确保包装效果的美观和牢固。

四、开始包装1. 将待包装产品放置在输送带上，并确保产品的位置和方向正确；2. 启动输送带和包装机，观察包装效果并调整参数，直至达到理想的包装效果；3. 检查包装后的产品，确认包装效果符合要求。

五、包装结束1. 关闭包装机的电源开关，等待设备停止运转并自动冷却；2. 清理包装机和周围环境，确保设备和工作区域整洁；3. 关闭电源开关，断开电源连接，完成包装机的关闭和停机操作。

六、设备维护1. 定期清理包装机的输送带、加热管和热收缩膜传动部件，以确保设备的正常运转；2. 检查包装机的各项传动部件和控制系统，及时发现并处理设备故障；3. 保持包装机的润滑和维护，延长设备的使用寿命和性能稳定性。

七、安全注意事项1. 在操作过程中，避免手部和衣物接近加热管和输送带，以防烫伤或卡紧；2. 使用设备时，注意防止异物进入包装机内部或热收缩膜传动部件，防止设备故障或事故；3. 维护和保养设备时，需先切断电源并等待设备完全停止运转，以确保操作安全。

八、总结全自动热收缩膜包装机是一种高效、稳定的包装设备，合理的操作规程可以最大限度地发挥设备的性能和效果。

操作人员在使用包装机时，应严格按照操作规程执行，确保设备的正常工作和操作的安全性。

文件编号
工 时
序号用量
序号
数量1
/12/1
1
2
3
产品型号版次日期变更说明制作审核批准注意事项
作业前先开启设备预热，待5~10分钟后才可以正常使用作业时作业员不可私自调节设备参数，如有异常请通知技术人员修整作业时佩戴好防高温手套，不可用手触碰传输带，以免烫伤防高温手套治具/设备治具/设备参数热收缩包装机/物料编号物料名称XX有限公司
热收缩包装机操作指导书1、依次开启设备加热开关、热风开关、
输送开关，将上温控：160℃，下温控：2、将产品背面条码朝上放置在设备传输带上过一遍。

3、再将产品翻转至侧面放置在传输
带上过一遍。

4、作业完成后自检，产品背面条码不可有模糊不清、热缩带破损、彩盒边角
为热缩完整等不良现象。

远红外热收缩包装机操作规程模板
1.目的：
为使远红外热收缩包装机的操作达到规范化、标准化，保证包装质量。

2.范围：
适用于远红外热收缩包装机的操作。

3.职责：
远红外热收缩包装机的操作人员对本标准的实施负责，设备技术人员负责监督。

4.程序：
4.1.操作前准备：
4.1.1.检查远红外热收缩包装机的清洁情况。

4.1.2.检查机器所在区域内有无前批生产遗留物。

4.1.3.准备包装用热收缩包装膜。

4.2.操作过程：
4.2.1.调整链条松紧度调节旋钮，以使烘道链条适度绷紧。

4.2.2.打开电源开关。

4.2.3.根据需要顺时针旋转“上加热”、“下加热”、“两侧加热”调节旋钮于适宜刻度，来调节收缩室的温度。

4.2.4.根据操作需要调整“主机调速”旋钮，调节烘道运行速度。

4.2.
5.待升温结束后，将规定数量的药品套上收缩包装膜。

（注意药品应摆
放应平整。

）从机器入口端放入烘道上，机器自动收缩包装。

4.2.6.收缩包装结束后，将“上加热”、“下加热”、“两侧加热”调回零
位5一10分钟后，关闭电源开关。

4.3.按远红外热收缩包装机清洁规程对远红外热收缩包装机进行清洁。

热收缩膜包装机操作规程一、前言热收缩膜包装机是一种广泛应用于产品包装行业的设备，能够将包装物紧密地包裹起来，起到保护和美观的作用。

为了确保操作的安全和高效，我们制定了以下热收缩膜包装机操作规程，希望能够帮助操作人员正确使用该设备。

二、操作前准备1. 检查设备的电源是否正常，并确保设备接地良好。

2. 检查设备的各个部件是否完好无损，如热刀、输送带、传感器等。

3. 清洁机器表面，确保无尘、无杂物。

三、操作流程1. 打开设备总电源，并打开控制面板电源开关。

2. 通过控制面板设置合适的包装参数，如包装速度、温度等。

根据包装物的特性和要求进行调整。

3. 将待包装的物品放置在输送带上，并调整输送带的位置和速度，使其能够顺利通过热收缩膜。

4. 打开热收缩膜供给装置，并调整好膜的宽度和张力，确保膜能够平稳地包裹在产品上。

5. 确保机器正常运行后，按下启动按钮，设备开始工作。

6. 观察包装过程中的各个环节，确保热收缩膜能够完整地包裹在产品上，并确保热刀能够准确地切割膜。

四、操作注意事项1. 在操作过程中，操作人员应保持专注，不得随意离开设备。

2. 切勿将手或其他物体伸入设备内部，以防发生意外。

3. 避免在设备运行时触摸热刀或热收缩膜，以免烫伤。

4. 当设备发生异常情况时，如热刀异常、膜断裂等，应立即停止设备并进行维修。

5. 定期对设备进行清洁和保养，保持设备的正常运行状态。

6. 在清洁和维护设备时，应先切断电源，并等待设备冷却后再进行操作。

7. 在更换热收缩膜时，应使用适当的工具，并确保操作安全。

五、操作后收尾工作1. 停止设备运行，关闭电源开关。

2. 清理设备表面的杂物和残留物，确保设备整洁。

3. 关闭热收缩膜供给装置，并清理膜残余。

4. 对设备进行日常维护和保养，如润滑传动部件等。

5. 对设备进行定期检查和维修，确保设备性能稳定。

六、安全警示1. 严禁将手或其他物体伸入设备内部，以免发生意外。

2. 在设备运行时，应保持专注，避免分心。

HP02 热收缩膜包装机使用及维护手册（机械部分）总目录*目录 (1)A.总体注意事项 (3)B.售后服务 (3)C.安全细则 (4)第一部分概述及技术特点 (5)1.1概述 (5)1.2主要技术参数 (5)第二部分机械部分简介 (7)2.1输送机 (7)2.2压瓶机构 (8)2.3上放膜机构 (8)2.4推瓶机构 (9)2.5接膜机构 (10)2.6压包机构 (11)2.7后输送机构 (12)2.8机架 (12)2.9前输送机构 (13)2.10下放膜机构 (13)2.11阻瓶机构 (13)2.12热收缩部分 (14)第三部分设备运输、安装与维护 (16)3.1设备的包装 (16)3.2设备的运输 (16)3.3设备的安装 (16)3.4设备的维护 (16)3.5机械故障处理 (17)A.总体注意事项：请在使用前仔细阅读本手册，并尽可能地利用它来指导您的工作。

操作该机前请仔细阅读本手册中有关安全细则的说明。

注意：在无视本手册中说明的情况下，本公司不对由此引发的问题、损坏及事故负责，同样，在没有得到本公司认可的情况下，擅自对机器进行修改、改型和安装所引发的问题，本公司不负任何责任。

本公司保留在不更新本手册和备件清单的情况下，由于制造及商业原因对所制产品进行修改的权利；本公司禁止对本手册的部分或全部内容进行非法复制。

B．售后服务:本公司对产品实行终身保修，维修时，请提供以下详细资料。

●故障的现象；●是如何判断出来的；●对相应故障所采取的处理措施；●其它有关信息。

在告知情况时，一般须提供该产品的出厂编号、生产日期和参数，以上提及的几点可在机器的指示铭牌上找到。

C. 安全细则：C.1 总则在工作场所，必须穿戴好安全防护用品；生产主管，必须对安全生产有很深的理解，且必须对员工进行如下教育：●安全及事故的防范方法；●该设备操作时有哪些特殊要求；●控制位置；●应急按钮位置。

注意：应将本手册中有关规定张贴在适当位置。

热收缩包装机使用说明书文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-热收缩包装机使用说明书一、简介目前本厂生产的包装机械设备是参照近期国内同行产品，改进后，重新组合的新一代包装设备。

与同类型相比，其造型大方，结构紧密，性能可靠。

对高要求的产品包装，食物包装所指定的无毒性，忽度性，耐高温也不破裂的PE、PP、PVC收缩膜包装特别适合。

运用于食品、化妆品、化工品、工业用品、饮料、陶瓷等包装。

包装后的产品具有透明、美观、高雅，还可以达到防潮、防尘、防锈等效果。

本机选用高精度电子温度控制器控温。

在常温至300℃可任意调节。

并可根据材料的差异准确地控制收缩温度，优先选用高质量红外线石英管作发热系统。

采用进口大功率管作无极调速，自动稳压，确保输送速度平稳。

一次性快速完成，薄膜加热、贴体、抽气、密封等包装程序及成品合格率高等优点，深受广大用户欢迎。

二、远红外线收缩机规格及主要参数3.机器重量：120KG三、调试方法1.单相接线方式，把本机电源电缆接至电源处，接线方式：相线、中性线（即零线）、接地线及接地端子必须可靠接地。

2.试机：电源电缆接好后送上电源，在控制面板上，将温度控制器调到零位。

输送带、上、下发热线管旋钮调到零位（往左边调）再合上电源开关、风机开关，输送带适当的调节，让其运转。

然后调节温度控制器设定温度。

再调上、下发热管旋钮调到最大（往右边调）。

此时机器已经处于工作升温状态。

待温度上升到设定温度值时（温度表指示到设定温度值，表头指示红灯亮），即可进行产品包装试机。

3.工作温度设定：PVC膜一般为120℃-160℃，PP膜为150-180℃。

根据产品第一包装情况来调整温度高低及输送带速度。

产品出现皱纹时，表明温度不够或输送速度太快。

产品薄膜破裂时，表明温度过高或输送带速度太慢。

多次试机使产品达到最佳效果，此时请记下温度值及输送电压值，待下次开机时方便使用。

HP02 热收缩膜包装机使用及维护手册（机械部分）总目录*目录 (1)A.总体注意事项 (3)B.售后服务 (3)C.安全细则 (4)第一部分概述及技术特点 (5)1.1概述 (5)1.2主要技术参数 (5)第二部分机械部分简介 (7)2.1输送机 (7)2.2压瓶机构 (8)2.3上放膜机构 (8)2.4推瓶机构 (9)2.5接膜机构 (10)2.6压包机构 (11)2.7后输送机构 (12)2.8机架 (12)2.9前输送机构 (13)2.10下放膜机构 (13)2.11阻瓶机构 (13)2.12热收缩部分 (14)第三部分设备运输、安装与维护 (16)3.1设备的包装 (16)3.2设备的运输 (16)3.3设备的安装 (16)3.4设备的维护 (16)3.5机械故障处理 (17)A.总体注意事项：请在使用前仔细阅读本手册，并尽可能地利用它来指导您的工作。

操作该机前请仔细阅读本手册中有关安全细则的说明。

注意：在无视本手册中说明的情况下，本公司不对由此引发的问题、损坏及事故负责，同样，在没有得到本公司认可的情况下，擅自对机器进行修改、改型和安装所引发的问题，本公司不负任何责任。

本公司保留在不更新本手册和备件清单的情况下，由于制造及商业原因对所制产品进行修改的权利；本公司禁止对本手册的部分或全部内容进行非法复制。

B．售后服务:本公司对产品实行终身保修，维修时，请提供以下详细资料。

●故障的现象；●是如何判断出来的；●对相应故障所采取的处理措施；●其它有关信息。

在告知情况时，一般须提供该产品的出厂编号、生产日期和参数，以上提及的几点可在机器的指示铭牌上找到。

C. 安全细则：C.1 总则在工作场所，必须穿戴好安全防护用品；生产主管，必须对安全生产有很深的理解，且必须对员工进行如下教育：●安全及事故的防范方法；●该设备操作时有哪些特殊要求；●控制位置；●应急按钮位置。

注意：应将本手册中有关规定张贴在适当位置。

热收缩包装机操作规程热收缩包装机是一种常见的包装设备，用于将产品包装在包装膜中，并通过热收缩使包装膜紧密贴合产品表面。

为了确保安全和高效的操作，以下是热收缩包装机的操作规程。

1.检查设备- 在操作热收缩包装机之前，确保设备处于正常状态。

检查电源线和电气接线是否完好无损。

- 检查机器的运行部件，如传动带、切割刀等是否损坏或松动。

- 清理和维护工作区域，确保设备周围无障碍物和杂物。

2.准备包装膜- 根据产品要求，选择适当的包装膜，并确保包装膜符合相关标准和要求。

- 检查包装膜是否有损坏，如有损坏应及时更换。

3.调整设备参数- 根据产品和包装膜的尺寸，调整热收缩包装机的参数，如包装膜长度、温度、速度等。

- 确保调整参数前先关闭电源，以免发生意外。

4.启动设备- 确保设备周围没有人员或障碍物，按下启动按钮，启动热收缩包装机。

- 观察机器的运行情况，确保各个部件正常工作，如传动带是否正常输送包装膜等。

5.放置产品- 将待包装的产品放置在机器的输送带上，确保产品合理摆放，避免堆叠或重叠。

- 在放置产品前，确保产品表面清洁干燥，以免影响包装效果。

6.启动收缩- 当产品通过热收缩所需的温度区域时，包装膜会通过热收缩装置进行收缩。

- 当包装膜完全收缩并与产品贴合时，自动切割装置会切割多余的包装膜。

7.检查包装效果- 取下包装好的产品，检查包装膜的贴合度和收缩效果，确保符合产品要求。

- 如果发现包装膜贴合度不够或有其他质量问题，应及时调整设备参数或更换包装膜。

8.清洁和维护- 关闭电源后，清洁和维护设备。

清理各个部件和转动部位的灰尘和污垢，以确保设备的正常运行。

- 定期检查设备的关键部件和连接件，如切割刀、热收缩装置等，确保其工作正常。

9.安全注意事项- 在操作热收缩包装机时，必须严格遵守相关安全操作规程，并佩戴必要的个人防护设备，如手套和护目镜。

- 注意设备的电气安全，保持设备周围干燥，避免水和其他液体接触设备。

RSM-5040热收缩膜包装机说明书目录一、产品简介二、使用方法三、控制面板示意图四、产品示意图五、技术参数六、电器原理图七、一般故障及排除方法一、产品简介热收缩膜包装机是我公司自行研发的国内新型自动连续收缩包装设备。

采用红外线石英发热管、热风循环加热，收缩均匀，本设备具有性能稳定可靠，包装效果好、结构合理、美观大方、操作维修方便等优点，适用于玻璃瓶、易拉罐、塑料瓶等套入PE或PVC 收缩膜进行收缩包装。

二、使用方法1．按图接入380V电源线：包括相线、零线（三相四线）注意：外接电源示意图2．打开电源总开关，调节上温度仪表至200℃左右，下温度仪表至240℃左右，打开侧热开关、热风开关，输送速度调节旋钮至5档左右，再打开冷风开关，温度仪表达到设定温度后绿灯灭，即可调试工作（如产品上不或下部收缩不好起泡，可调节上温或下温，如产品上部或下部过分收缩而穿破，可调节上下温度或调节输送速度，直到满意为止）3.输送速度可根据生产速度和温度任意调节，生产完毕将温控旋钮调至零度，10分钟后关闭电源，利用风机冷却设备内余温。

4.输送链条每星期加高温润滑油或高级机油。

一次筒型或袋型包装应横放入收缩炉，使两侧收缩部分均衡的接受温度。

三、控制面板示意图四、产品示意图五、技术参数1.传送带宽：565mm2.收缩炉长：1800mm3.入口高度：680mm4.入口长：90mm5.出口长：1000mm6.功率：22Kw7.电压：380V8.理论重量：450Kg9.外形尺寸：2900*840*1375mm六、电气原理图380V三相四线制零线不要接错七、一般故障及排除方法1.收缩室无加热现象a．加热开关接触不良b．室内高温电线老化断路c．电热管线头未接牢固或电热管烧坏2．传动电机故障a．电机开关失灵，b．调速控制板出现故障c．电位器损坏d．电机烧坏或碳刷磨损3．热风机故障a．热风开关损坏b．电机损坏或损坏c．线路故障4.请定期给传动部分加油保养5.电机碳刷注意补充。

热收缩膜包装机 SOPPrepared by/编制者：Reviewed by/审阅者：Authorized by/批准者：Date/日期：Date/日期：Date/日期：1.0 目的规范操作程序，保证操作正确。

2.0 范围热收缩膜包装机3.0职责3.1生产主任与领班负责监督操作执行本 SOP 。

3.2操作工负责执行本 SOP。

4.0 定义无5.0程序5.1开机前的准备检查空压是否为6kg，检查并消除可能的故障。

5.2开机打开主电源开关，按POWER ON 隧道输送带运转。

生产需要包膜产品时，把 AUTO BY PASS 键置于 AUTO 位进行加热，如生产不需要包膜产品时，把开关打到BY PASS位，把PRODUCT SELECT键打到1位，直接按下 CYCLE START键，开动输送带。

生产需包膜产品时，将 TUNNEL TEMPERATURE 和SEL BAR TEMPERATURE 的设定值和报警值设定在薄膜适应的范围之内。

一般TUNNEL TEMPERATURE 在450F~ 470F，SEALBARTEMPERATURE (310F~330F)。

把Product Select 键打到 1位。

等SEAL BAR的温度达到设定值时，打开防护门。

将机器上下端的薄膜拉进逢合区。

关上防护门。

按下 MANUAL CLOSE 键手动缝合。

打开防护门，移走过剩的薄膜。

按 CYCLE START 使输送带运。

5.3运行过程中，用完薄膜要及时补加。

如有问题，一般情况下按CYCLE STOP键把前段输送带停下来。

处理故障后，再按CYCLESTART键，机器将运行。

特殊情况下，推进PUSH TO STOP 键，拉出 PULL TO START键，再按POWER ON键处理故障及等 TUNNEL TEMPERATURE 和 SEAL BAR 的温度达到设定值，再按 CYCLE START 键机器将运行。

5.4关机按下CYCLE STOP前段输送带停止及推进 PUSH TO STOP键。
