QC新老七种工具

表示某个质量问题与组成要素之间的关系，从而明确问题的重点，寻求达到 目的所应采取的最适当的手段和措施的树状图形(倒立逻辑关系因果图） 2、关联图
把几个问题及涉及这些问题的关系极为复杂的因素之间的因果关系用箭头 连接起来的图形。 3、KJ 法——亲和图
KJ 法（川喜田二郎 KawakitaJiko）——利用卡片对语言资料进行 归纳整理的方法。KJ 法的主体方法，把收集到的大量有关特定主题的意见、 观点、想法等语言文字资料，按它们相互亲近的程度用图形加以归纳、汇总。 4、矩阵图 从作为问题的事项中,找出成对的因素群,分别排列成行和列 在其交点上表示成对因素间相关程度的图形。 方法——多元思考。 5、PDPC 过程决策程序图 在制定计划阶段，进行系统设计时，，事先预测可能发生的障碍 （不理想事态或结果），从而设计出一系列对策措施，以最大的 可能引向最终目标。 6、箭条图 箭条图又称为网络计划技术，我国称为统筹法，它是安排和编制最佳日程计

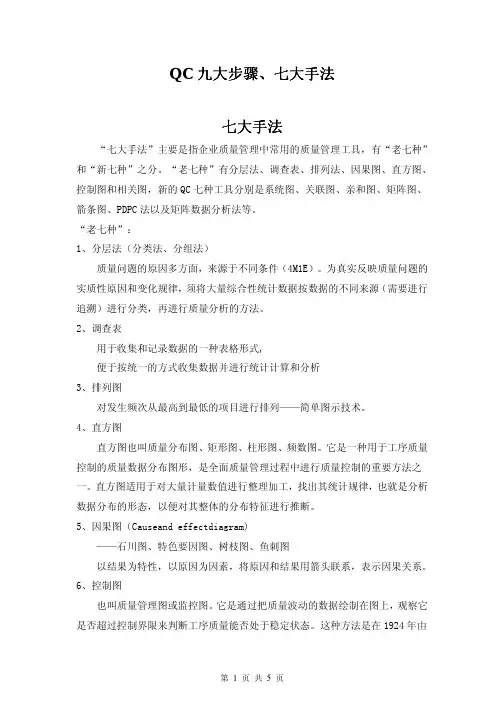

QC 九大步骤、七大手法
七大手法
“七大手法”主要是指企业质量管理中常用的质量管理工具，有“老七种” 和“新七种”之分。“老七种”有分层法、调查表、排列法、因果图、直方图、 控制图和相关图，新的 QC 七种工具分别是系统图、关联图、亲和图、矩阵图、 箭条图、PDPC 法以及矩阵数据分析法等。 “老七种”： 1、分层法（分类法、分组法）
第1页共5页
美国的休哈特首创，应用简单、效果较佳、极易掌握，能直接监视控制生产过程， 起到保证质量的作用。控制图的一般格式如图 8-7 所示。 7、相关图法
相关图法又叫散布图法、简易相关分析法。它是通过运用相关图研究两个质 量特性之间的相关关系，来控制影响产品质量中相关因素的一种有效的常用方 法。相关图是把两个变量之间的相关关系，用直角坐标系表示的图表，它根据影 响质量特性因素的各对数据，用小点表示填列在直角坐标图上，并观察它们之间 的关系。 “新七种”： 1、系统图

XXX XXX
2000年1月-6月
日期 班次 5月 332 245 144 82 16 819
2000.09.18 全部 6月 223 241 107 72 32 675 合计 1746 1537 913 493 130 4819
11欠铸 冷隔 小砂眼 粘 Nhomakorabea 其他 合计
4月 353 272 168 94 23 910
33
分层法
分层法示例
某空调维修部，帮助客户安装后经常发生制冷液泄 漏。通过现场调查，得知泄漏的原因有两个：一是 管子装接时，操作人员不同（有甲、乙、丙三个维 修人员按各自不同技术水平操作）；二是管子和接 头的生产厂家不同（有A、B两家工厂提供配件）。 于是收集数据作分层法分析（见表一、表二），试 说明表一、表二的分层类别，并分析应如何防止渗 漏？
21
散布图
分 散 图 示 例
强正相关
X Y Y Y Y
强负相关
X
弱正相关
X
弱负相关
X 22
散布图
Y Y
不相关
X
曲线相关
X
散布图的分析和判断
对照典型图例法、简单象限法、回归分析法
23
散布图
1）对照典型图例法
实际画出的散布图与典型图例对照，就可得到两个变量之间是否相关 及属哪种相关的结论。
2）简单象限法
24
散布图
3）回归分析法 相关系数的定义
r= ∑(xi-x)(yi-y) ∑(xi-x)2 ∑(yi-y)2 Lxy= ∑(xi-x)(yi-y) Lxx= ∑(xi-x)2 Lyy= ∑(yi-y)2
25
=
Lxy Lxx Lyy
散布图

31
第三章
六、判别方法:
关联图
箭头只进不出是问题；
箭头只出不进是主因； 箭头有进有出是中间因素；
问题
主要因素
中间因素
出多于进的中间因素是关键中间因素；
32
第三章
七、实例
关联图
某车间照明耗电量大,QCC小组针对此情况运用关联图 进行原因分析。
开关集中控制
管理不严 乱 接 灯
用一亮八 照明耗电大
14
第一章
老七种工具简介
六、直方图 用于分析和掌握数据的分布状况，以便推 断特性总体分布状态的一种统计方法。 注意几点： 确定过程特性和计量标准值； 收集数据，必须是计量值数据； 数据针对一个范围时期收集至少50-100个； 确定积差R,分组数K,组间距h,分组组界； 作次数分配表；
6
第一章
排列图示例
老七种工具简介
100 累 90 计 80 频 70 率 60 50 40 30 20 10 0
欠铸 冷隔 小砂眼 粘砂 其他
废 品 数4000
废品统计表
项目 欠铸 冷隔 小砂眼 粘砂 其他 合计 废品数(件) 1746 1537 913 493 130 4819 频率(%) 累计频率(%) 36.23 36.23 31.89 68.12 18.95 87.07 10.23 97.3 2.7 100 100
分 散 图 示 例
Y
老七种工具简介
Y
强正相关
0
Y X
强负相关
0
Y X
弱正相关
0
X
弱负相关
0
X 9
第一章
老七种工具简介
四、因果图 用于寻找造成问题产生的原因，即分析原 因与结果之间关系的一种方法。 注意几点：

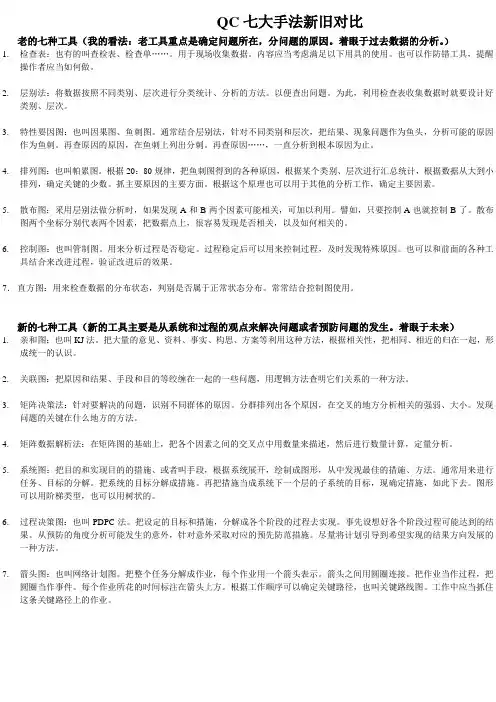

QC七大手法新旧对比老的七种工具（我的看法：老工具重点是确定问题所在，分问题的原因。

着眼于过去数据的分析。

）1.检查表：也有的叫查检表、检查单……。

用于现场收集数据。

内容应当考虑满足以下用具的使用。

也可以作防错工具，提醒操作者应当如何做。

2.层别法：将数据按照不同类别、层次进行分类统计、分析的方法。

以便查出问题。

为此，利用检查表收集数据时就要设计好类别、层次。

3.特性要因图：也叫因果图、鱼刺图。

通常结合层别法，针对不同类别和层次，把结果、现象问题作为鱼头，分析可能的原因作为鱼刺。

再查原因的原因，在鱼刺上列出分刺。

再查原因……，一直分析到根本原因为止。

4.排列图：也叫帕累图。

根据20：80规律，把鱼刺图得到的各种原因，根据某个类别、层次进行汇总统计，根据数据从大到小排列，确定关键的少数。

抓主要原因的主要方面。

根据这个原理也可以用于其他的分析工作，确定主要因素。

5.散布图：采用层别法做分析时，如果发现A和B两个因素可能相关，可加以利用。

譬如，只要控制A也就控制B了。

散布图两个坐标分别代表两个因素，把数据点上，很容易发现是否相关，以及如何相关的。

6.控制图：也叫管制图。

用来分析过程是否稳定。

过程稳定后可以用来控制过程，及时发现特殊原因。

也可以和前面的各种工具结合来改进过程，验证改进后的效果。

7．直方图：用来检查数据的分布状态，判别是否属于正常状态分布。

常常结合控制图使用。

新的七种工具（新的工具主要是从系统和过程的观点来解决问题或者预防问题的发生。

着眼于未来）1.亲和图：也叫KJ法。

把大量的意见、资料、事实、构思、方案等利用这种方法，根据相关性，把相同、相近的归在一起，形成统一的认识。

2.关联图：把原因和结果、手段和目的等绞缠在一起的一些问题，用逻辑方法查明它们关系的一种方法。

3.矩阵决策法：针对要解决的问题，识别不同群体的原因。

分群排列出各个原因，在交叉的地方分析相关的强弱、大小。

发现问题的关键在什么地方的方法。
