QC新七大工具概述

旧七大工具简介-散布图
强负相关
弱负相关
负相关：当变量X增大时，另一个变量Y却减小，如油的粘度与温度的关系
旧七大工具简介-散布图
曲线相关：变量X增大时，Y也随之增大，但达到某一值后，当X增大时，Y反 而减小，如记忆和年龄的关系
旧七大工具简介-散布图
不相关：当变量X增大时，另一个变量Y不改变，如气压和温度的关系
（2）作用： ➢ 归纳整理所收集到的数据，以便在不同层面、不同角度问题问题和规律。 ➢ 因为在实际工作中产品质量会因人、机、料、法、环、检测等不同而存在
（2） 作用： ➢ 找出主要问题，优先解决
➢ 充分反映出“少数关键、多数次要”的规律 ➢ 是一种寻找主要因素、抓住主要矛盾的手法
旧七大工具简介-柏因 死亡人数 累计人数 影响比率%累计比率%
1 酒后驾车 5000 5000 41.67 41.67
2 超速行驶 3000 8000 25 66.67
L xy ——表示x的离差与y的离差的乘积之平方之和，即 (xx)(yy)2
旧七大工具简介-散布图
相关系数r与相关性判断：
r值 r=1 1＞r＞0 r=0 0＞r＞-1 r= -1
两变量间的关系 完全正相关 正相关(越接近于1,越强; 越接近于0,越弱) 不相关 负相关(越接近于-1,越强; 越接近于0,越弱) 完全负相关
旧七大工具简介-因果图
① 整理问题型：各要素与特性值间不存在原因关系，而是结构构成关系
培训计划实施
培训计划制定
结果跟踪
师资 教材
培训项目 员
课时计划
工
培
实际应用
学生反馈
课时跟踪 训
晋升比例
成绩评比
成绩考核

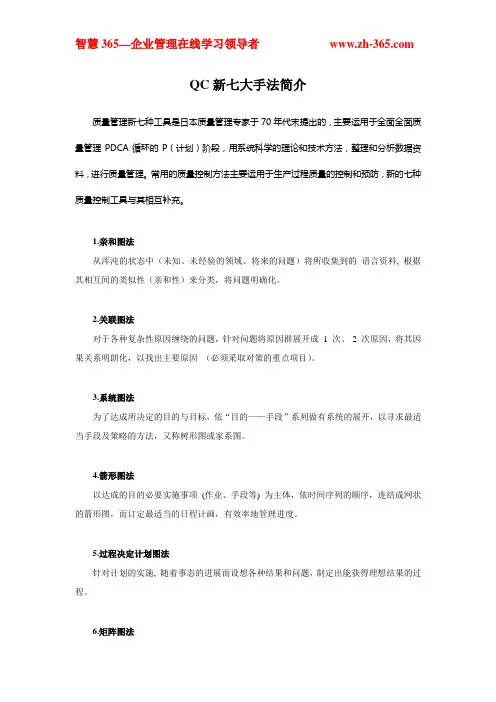

QC新七大手法简介
质量管理新七种工具是日本质量管理专家于70年代末提出的，主要运用于全面全面质量管理PDCA循环的P（计划）阶段，用系统科学的理论和技术方法，整理和分析数据资料，进行质量管理。

常用的质量控制方法主要运用于生产过程质量的控制和预防，新的七种质量控制工具与其相互补充。

1.亲和图法
从浑沌的状态中（未知、未经验的领域、将来的问题）将所收集到的语言资料, 根据其相互间的类似性（亲和性）来分类，将问题明确化。

2.关联图法
对于各种复杂性原因缠绕的问题，针对问题将原因群展开成 1 次、2 次原因，将其因果关系明朗化，以找出主要原因（必须采取对策的重点项目）。

3.系统图法
为了达成所决定的目的与目标，依“目的——手段”系列做有系统的展开，以寻求最适当手段及策略的方法，又称树形图或家系图。

4.箭形图法
以达成的目的必要实施事项(作业、手段等) 为主体，依时间序列的顺序，连结成网状的箭形图，而订定最适当的日程计画，有效率地管理进度。

5.过程决定计划图法
针对计划的实施, 随着事态的进展而设想各种结果和问题，制定出能获得理想结果的过程。

6.矩阵图法
利用一元性的排列，找出其相对因素，探索出问题之所在、问题形态；也可从二元性关
系中，获得解决问题的构想。

7.矩阵数据解析法
又称为主成分分析法，是多变量解析法中的一个解析方法。

可将矩阵图中排列之从多数据作整理及预测，为新QC七大手法中唯一的数值资料解析法，多用于市场调查及工程问题之解析。

找出根本原因！
7
图表
所谓“图表”，即「把数据(数字)的统计分析结果做成 一目了然的图示」。也就是说、为激活人类的视觉、集中众 多的信息、把数据更快速、更正确的做成图示、称作图表。
根据表现形式分类 ：①柱状图 ②曲线图 ③圆饼图
④带状图 ⑤Z字图 ⑥雷达图
变形 2%
腐蚀 23%
铝屑 18%
其它 1%
1
检查表
所谓“检查表”，即「数据能轻松获得、且数据便于整理、 点检・确认项目无遗漏,合理进行检查时、预先设计的表格」。
数据三要素： 有效性 真实性 查就能整理统计 必要的数据，检 查表是方便以下 工具工作进行时 的工具。
柏拉图
把横轴的不良项目以不良品数和损失金额由大到小排列、纵轴以不良品数和损失金 额的累积百分率(％)、把不良品数和损失金额的大部分以极小的不良项目表示出来，这 就是“柏拉图”的起源。
⑴ 偶然原因造成的不均衡——以相同的作业方式实施作业、造成产品的 差异、同样的原材料、作业方法等,所有的一切即使都按照标准执行,还会 不得已产生不均衡。
⑵ 异常原因造成的不均衡——工序里发生异常、例如不遵守作业标准、 或者标准不完善,造成无法避免的不均衡。
为了工序管理的实施、首先判断造成不均衡的原因是什么、如果是由 于偶然原因造成的,那么实施维持管理、如果是异常原因造成的,那么找出 其原因并排除之、采取措施使之不再由于相同的原因第2次再发生。
它把收集的数据，以不良原因(状况)等作为项目区分标准， 找出比例最大的项目，并按照从大(多)到小(少)排列，配上累积 值的一种图形。
3
柏拉图制作步骤：
［步骤1］确定分类项目、收集数据。 ［步骤2］数据由大到小排列。 ［步骤3］计算累积数。 ［步骤4］在图表用纸上记入横轴和纵轴。 ［步骤5］柱状图的制作。 ［步骤6］累积曲线的记入。 ［步骤7］在右端划纵轴、标出刻度。 ［步骤8］记入必要事项。

圆形，留出足够的空间画箭号。对问题影响较弱者，置于距问题卡 较远的区域。 决定一次原因。即直接导致问题（主题）产生的原因，有时一次原 因可能有好几个。
精品资料网
一次原因
一次原因
問題點
一次原因
一次原因
箭头的指向称为问题点，箭头画出的地方是原因。 针对一次原因进行提问，依此找出二次原因、三次原因等。并分别
非常有逻辑性，如：因为…，所以….
精品资料网
工作无聊
没有自动 未使用自 化系统 动化系统
工作不如意
工作意 愿低
管理能 力差
没标准化 手工作 未充分发 的作业多 业太多 挥能力
在管理思 想上花时
上司未了解 管理并确定
会议效 率低
不会订定 会议方向
不善于掌 握会议
办事能 力差
质改善活动”为目的来找出各种可以实施的方案。 如果该方案(手段)并不是最终可以实施的方案，则以该方案为目的
，进一步寻找可以达成该方案的实施手段。如下图所示：
手段=目的
基本目的
手段=目的
手段=目的
手段=目的
手段=目的
精品资料网手段=目的
手段=目的 手段=目的 手段=目的 手段=目的 手段=目的 手段=目的 手段=目的 手段=目的
再将A与B的含 意进行整合
亲和性
将a与b的含意 整合成A
亲和性
将c与d的含意 整合成B
亲和性
w语w言w.资cn料 语言精资品料资b料网 语言资料c
语言资料d
➢ 依决定的位置将卡片粘贴在大白纸上或桌面上 要使用记号等来注明其缘由或关系。 完成亲和图后要将主题、成员及完成日期记入。
有什么样的变化呢？ 提示：如果想预测不久的将来，目前周围所发生的现象就是线索
