土的压缩实验报告
实验目的,通过对土的压缩实验,观察土壤在不同压力下的变化规律,了解土壤的力学性质,为土壤工程设计提供依据。
实验材料和方法,本次实验使用的材料为常见的黏土土壤样品,实验仪器包括压力计、压实仪等。
首先,取一定质量的土壤样品放入压实仪中,然后施加不同的压力,记录土壤的变形情况。
实验过程中需要保持环境温度和湿度的稳定,以保证实验结果的准确性。
实验结果,经过实验,我们得到了如下结果,随着压力的增加,土壤密度逐渐增大,体积逐渐减小。
在一定范围内,土壤的变形呈线性关系,压力和压缩量成正比。
但是当压力超过一定阈值时,土壤的变形速度会急剧增加,形成压缩变形的临界点。
实验分析,土壤的压缩性是土壤力学性质的重要指标之一,对于土壤的工程设计和施工具有重要意义。
通过本次实验,我们可以清晰地了解到土壤在不同压力下的变形规律,为土壤工程设计提供了重要的参考依据。
同时,也为我们深入研究土壤的力学性质提供了实验数据和理论基础。
结论,通过本次实验,我们得出了以下结论,土壤在受到外部压力作用下会发生压缩变形,压力和压缩量呈正相关关系。
在实际工程中,需要根据土壤的压缩性能进行合理设计和施工,以确保工程的安全和稳定。
总结,本次实验不仅增加了我们对土壤力学性质的了解,也为土壤工程设计提供了重要的实验数据。
通过对土壤的压缩性进行研究,可以更好地指导工程实践,保障工程的质量和安全。
希望通过今后的实验研究,可以进一步深化对土壤力学性质的认识,为土壤工程领域的发展贡献力量。
以上就是本次土的压缩实验的报告内容,谢谢阅读!。

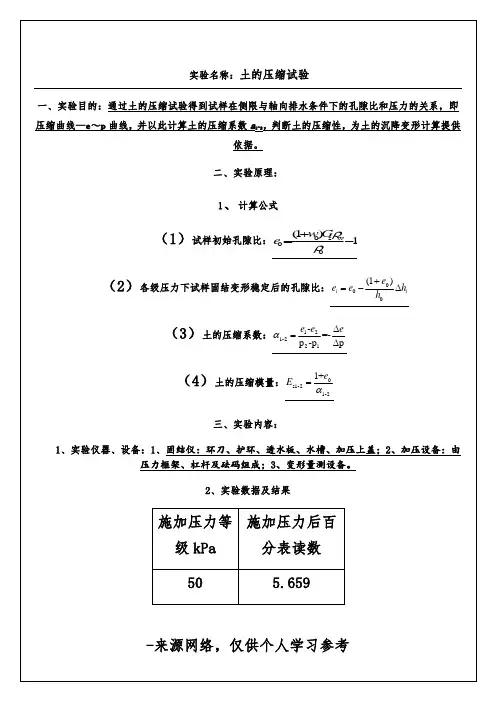

实验项目二压缩试验试验目的:测定土的湿密度、含水率,计算土样干密度、初始孔隙比,并用此密度、含水率条件下的试样进行压缩试验,根据试验数据绘制孔隙比与压力的关系曲线(即压缩曲线),确定土的压缩系数、压缩模量,评价土体的压缩性。
试验方法:1、 密度试验——环刀法2、 含水率试验——烘干法3、 压缩试验——快速固结试验法试验指导书:压缩试验一、目的1、掌握以磅秤式(或杠杆式)加压设备测定土压缩系数的方法,并根据试验数据绘制孔隙比与压力的关系曲线(即压缩曲线);2、根据求得的压缩系数α1-2评定土的压缩性。
二、试验原理土样在外力作用下便产生压缩,其压缩量的大小是与土样上所加的荷重大小以及土样的性质有关。
如在相同的荷重作用上,软土的压缩量就大,而坚密的土则压缩量小;又如在同一种土样的条件下,压缩量随着荷重的加大而增加。
因此,我们可以在同一种土样上,施加不同的荷重,一般情况下,荷重分级不宜过大。
视土的软硬程度及工程情况可取为0.125、0.25、0.5、1.0、2.0、3.0、4.0、6.0、8.0公斤/厘米2等。
最后一级荷重应大于土层计算压力的1~2公斤/厘米2。
这样,便可得不同的压缩量,从而可以算出相应荷重时土样的孔隙比。
如图6-1可见,当土样在荷重P 1作用下,压缩量为Δh 。
一般认为土样的压缩主要由于土的压密使孔隙减少产生的。
因此,与未加荷前相比,可得:Δh =e 0-e 1。
而土样在荷重P 1作用下产生的应变为0h h∆=ε,从图6-1可得)1(100100100e h he e e e e h h +∆=-+-=∆式中:e 1——在荷重P 1作用下,土样变形稳定时的孔隙比; e 0、h 0——分别为原始土样的孔隙比和高度;Δh ——在荷重P 1作用下,土样变形稳定时的压缩量。
这样,施加不同荷重P ,可得相应的孔隙比e i ,P i ,根据e i ,P i 值可绘制压缩曲线,并求得压缩系数α。
三、主要试验设备固结仪(或称压缩仪、渗压仪)——1 加压设备——磅秤式、杠杆式测微表(或称百分表,量程10mm ,感量0.01mm )——1 秒表——1物理天平(称重1000g 、感量0.1g )——1 电热烘箱(温度能控制在105~110℃)——1其他——如环刀、切土刀、大铝盒、滤纸、凡士林、方玻璃片等。
【关键字】报告土的压缩性实验报告篇一:土力学实验报告土力学实验报告班级:姓名:学号:小组成员:中国矿业大学建筑工程学院岩土工程研究所二〇一四年十二月试验一含水量试验一、目的本试验之目的在于测定土的含水量,借与其它试验相配合计隙比及饱和度等;并查表确定地基土的容许承载力。
二、解释(1)含水量w是土中水的质量与干土颗粒质量之比,用百分数表示。
(2)本方法适用于有机物含量不超过干土重5%的土。
若土中有机物含量在5~l0%之间,应将烘干温度控制在65-70℃,并在记录中注明)。
三、设备(1)有盖的称量盒数只;(2)天平,感量0.01克;(3)烘箱(温度100~110℃)(4)枯燥器(内有枯燥剂CaCl2)。
四、操作步骤(1)选取具有代表性的土样l5-30克(砂土适当多取)放入称量盒。
盖好盒盖,称盒加湿土质量。
(2)打开盒盖,放入烘箱。
在105~110℃下烘至恒重。
烘干的时间一般为:粘土、粉土不得少于8小时;砂土不得少于6小时。
(3)将烘好的试样连同称量盒一并放入枯燥器内,让其冷却至室温。
(4)从枯燥器内取出试样,称盒加干土质量。
(5)实验称量应准确至0.01克以上并进行2次平行测定,取平均值。
(6)按下式计算含水量:12w?2??100%式中:w——含水量,%;m1——称量盒加湿土质量,g;m2——称量盒加干土质量,g:m——称量盒质量,g(根据盒上标号查表)。
本试验须进行2次平行测定,其平行误差允许值;当含水量w小于5%时,允许平行误差为0.3%;当含水量w等于或大于5%而小于40%时允许平行误差为l%;当含水量w等于或大于40% 时,允许平行误差为2%。
五、注意事项(1)称量盒使用前应先检查盒盖与盒体号码是否一致,如不一致应换相符者进行称重。
(2)禁止用手取用砝码。
读记重量时,注意不要漏读砝码或读错(1克=1000毫克)。
(3)烘干土从烘箱内取出时,切勿外露在空气中以免干土吸收水蒸气。
六、附:快速含水量试验法(酒精燃烧法)(1)选取有代表性土样若干克(粘土3~5克,砂土20~30克)。

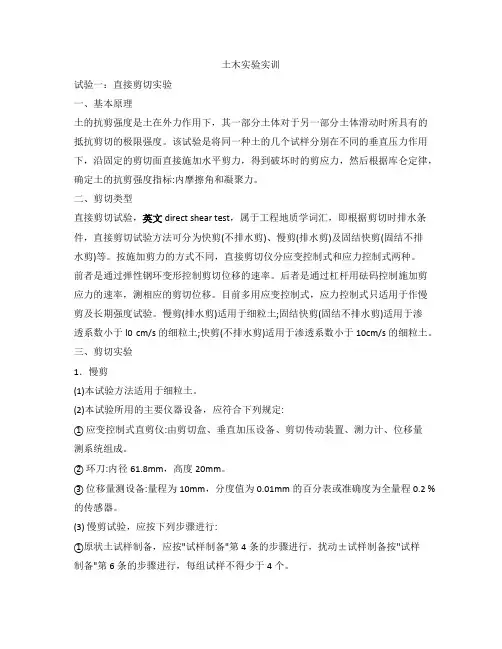

土木实验实训试验一:直接剪切实验一、基本原理土的抗剪强度是土在外力作用下,其一部分土体对于另一部分土体滑动时所具有的抵抗剪切的极限强度。
该试验是将同一种土的几个试样分别在不同的垂直压力作用下,沿固定的剪切面直接施加水平剪力,得到破坏时的剪应力,然后根据库仑定律,确定土的抗剪强度指标:内摩擦角和凝聚力。
二、剪切类型直接剪切试验,英文direct shear test,属于工程地质学词汇,即根据剪切时排水条件,直接剪切试验方法可分为快剪(不排水剪)、慢剪(排水剪)及固结快剪(固结不排水剪)等。
按施加剪力的方式不同,直接剪切仪分应变控制式和应力控制式两种。
前者是通过弹性钢环变形控制剪切位移的速率。
后者是通过杠杆用砝码控制施加剪应力的速率,测相应的剪切位移。
目前多用应变控制式,应力控制式只适用于作慢剪及长期强度试验。
慢剪(排水剪)适用于细粒土;固结快剪(固结不排水剪)适用于渗透系数小于l0 cm/s的细粒土;快剪(不排水剪)适用于渗透系数小于10cm/s的细粒土。
三、剪切实验1.慢剪(1)本试验方法适用于细粒土。
(2)本试验所用的主要仪器设备,应符合下列规定:①应变控制式直剪仪:由剪切盒、垂直加压设备、剪切传动装置、测力计、位移量测系统组成。
②环刀:内径61.8mm,高度20mm。
③位移量测设备:量程为10mm,分度值为0.01mm的百分表或准确度为全量程0.2 %的传感器。
(3) 慢剪试验,应按下列步骤进行:①原状土试样制备,应按"试样制备"第4条的步骤进行,扰动±试样制备按"试样制备"第6条的步骤进行,每组试样不得少于4 个。
②对准剪切容器上下盒,插入固定销,在下盒内放透水板和滤纸,将带有试样的环刀刃口向上,对准剪切盒口,在试样上放滤纸和透水板,将试样小心地推入剪切盒内。
注:透水板和滤纸的湿度接近试样的湿度。
③移动传动装置,使上盒前端钢珠刚好与测力计接触,依次放上传压板、加压框架,安装垂直位移和水平位移量测装置,并调至零位或测记初读数。
第二节 研究土压缩性的试验及指标一、室内侧限压缩试验及压缩模量土的压缩性是指在压力作用下体积压缩小的性能。
从理论上,土的压缩变形可能是:(1)土粒本身的压缩变形;(2)孔隙中不同形态的水和气体的压缩变形;(3)孔隙中水和气体有一部分被挤出,土的颗粒相互靠拢使孔隙体积减小。
土的固结——土体在压力作用下其压缩量随时间增长的过程。
侧限压缩试验分为:(1)慢速压缩试验法;(2)快速压缩试验法侧限——限制土样侧向变形,通过金属环刀来实现。
试验目的——研究测定试样在侧限与轴向排水条件下的变形和压力,或孔隙比和压力的关系,变形和时间的关系,以便计算土的各项压缩指标。
试验设备——固结仪。
(一)e -p 曲线及有关指标要绘制e -p 曲线,就必须求出各级压力作用下的孔隙比——e 。
如何求e ?看示意图:设试样截面积为A ,压缩前孔隙体积为0v V ,土粒体积为0s V ,土样高度为0H ,孔隙比为0e (已测出)。
压缩稳定后的孔隙体积为v V ,土粒体积为s V ,土样高度为H H H ∆-='0,孔隙比为e ,H Λ为某级压力下样式高度变化(可以测出)。
依侧限压缩试验原理可知:土样压缩前后试样截面积A 不变,s s V V =0,则有:e H H e H +Λ-+=11000则可得:)1(000e H H e e +Λ-= 利用上式计算各级荷载P 作用下达到的稳定孔隙比e ,可绘制如图4-3所示的e -p 曲线,该曲线亦被称为压缩曲线。
1、压缩系数αdpde -=α α——压缩系数,MP a -1,负号表e 随P 的增长而减小。
当压力变化范围不大时,土的压缩曲线可近似用图4-4中的M 1M 2割线代替。
1221p p e e p e --=∆∆-=α P 1——增压前使试样压缩稳定的压力强度,一般指地基中某深处土中原有的竖向自重应 力,kPa ;P 2——增压后使试样所受的压力强度,一般为地基某深处自重应力与附加应力之和, kPa ;e 1 、e 2 ——分别为增压前后在P 1 、P 2 作用下压缩稳定时的孔隙比。
土的压缩实验报告土力学实验报告实验五侧限压缩试验一、概述土的压缩性是指土在压力作用下体积缩小的性能。
在工程中所遇到的压力(通常在16kg/cm2以内)作用下,土的压缩可以认为只是由于土中孔隙体积的缩小所致(此时孔隙中的水或气体将被部分排出),至于土粒与水两者本身的压缩性则极微小,可不考虑。
压缩试验是为了测定土的压缩性,根据试验结果绘制出孔隙比与压力的关系曲线(压缩曲线),由曲线确定土在指定荷载变化范围内的压缩系数和压缩模量。
二、仪器设备1、小型固结仪:包括压缩容器和加压设备两部分,环刀(内径Ф61.8mm,高20mm,面积30cm2),单位面积最大压力4kg/cm2;杠杆比1:10。
2、测微表:量程10mm,精度0.01mm。
3、天平,最小分度值0.01g及0.1g各一架。
图6-1 固结仪示意图1-水槽 2-护环 3-环刀 4-导环 5-透水石 6-加压上盖 7-位移计导杆 8-位移计架 9-试样4、毛玻璃板、滤纸、钢丝锯、秒表、烘箱、削土刀、凡士林、透水石等。
三、操作步骤1、按工程需要选择面积为30cm2的切土环刀,环刀内壁涂上一薄层凡士林,刀口应向下放在原状土或人工制备的扰动土上,切取原状土样时应与天然状态时垂直方向一致。
2、小心边压边削,注意避免环刀偏心入土,应使整个土样进入环刀并凸出环刀为止,然后用钢丝锯或修土刀将两端余土削去修平,擦净环刀外壁。
3、测定土样密度,并在余土中取代表性土样测定其含水率,然后用圆玻璃片将环刀两端盖上,防止水分蒸发。
4、在固结仪的固结容器内装上带有试样的切土环刀(刀口向下),在土样两端应贴上洁净而润湿的滤纸,放上透水石,然后放入加压导环和加压板以及定向钢球。
5、检查各部分连接处是否转动灵活;然后平衡加压部分(此项工作由实验室代做)。
即转动平衡锤,目测上杠杆水平时,将装有土样的压缩部件放到框架内上横梁下,直至压缩部件之球柱与上横梁压帽之圆弧中心微接触。
6、横梁与球柱接触后,插入活塞杆,装上测微表,使测微表表脚接触活塞杆顶面,并调节表脚,使其上的短针正好对准6字,再将测微表上的长针调整到零,读测微表初读数R0。
土木实验实训试验一:直接剪切实验一、基本原理土的抗剪强度是土在外力作用下,其一部分土体对于另一部分土体滑动时所具有的抵抗剪切的极限强度。
该试验是将同一种土的几个试样分别在不同的垂直压力作用下,沿固定的剪切面直接施加水平剪力,得到破坏时的剪应力,然后根据库仑定律,确定土的抗剪强度指标:内摩擦角和凝聚力。
二、剪切类型直接剪切试验,英文direct shear test,属于工程地质学词汇,即根据剪切时排水条件,直接剪切试验方法可分为快剪(不排水剪)、慢剪(排水剪)及固结快剪(固结不排水剪)等。
按施加剪力的方式不同,直接剪切仪分应变控制式和应力控制式两种。
前者是通过弹性钢环变形控制剪切位移的速率。
后者是通过杠杆用砝码控制施加剪应力的速率,测相应的剪切位移。
目前多用应变控制式,应力控制式只适用于作慢剪及长期强度试验。
慢剪(排水剪)适用于细粒土;固结快剪(固结不排水剪)适用于渗透系数小于l0 cm/s的细粒土;快剪(不排水剪)适用于渗透系数小于10cm/s的细粒土。
三、剪切实验1.慢剪(1)本试验方法适用于细粒土。
(2)本试验所用的主要仪器设备,应符合下列规定:①应变控制式直剪仪:由剪切盒、垂直加压设备、剪切传动装置、测力计、位移量测系统组成。
②环刀:内径61.8mm,高度20mm。
③位移量测设备:量程为10mm,分度值为0.01mm的百分表或准确度为全量程0.2 %的传感器。
(3) 慢剪试验,应按下列步骤进行:①原状土试样制备,应按"试样制备"第4条的步骤进行,扰动±试样制备按"试样制备"第6条的步骤进行,每组试样不得少于4 个。
②对准剪切容器上下盒,插入固定销,在下盒内放透水板和滤纸,将带有试样的环刀刃口向上,对准剪切盒口,在试样上放滤纸和透水板,将试样小心地推入剪切盒内。
注:透水板和滤纸的湿度接近试样的湿度。
③移动传动装置,使上盒前端钢珠刚好与测力计接触,依次放上传压板、加压框架,安装垂直位移和水平位移量测装置,并调至零位或测记初读数。
土的压缩模量试验方法
土的压缩模量试验方法主要是通过室内侧限压缩试验来获得。
这种试验是在完全侧限条件下进行的,即土样在受到竖直压力的同时,其侧向变形被限制在一个很小的范围内。
压缩模量(Es)的定义是土在完全侧限的条件下,竖向应力增量Δp与相应的变形稳定情况下应变增量Δε的比值。
具体到试验操作,将土样放在厚壁的金属容器中,分级施加竖直压力,并测记加压后不同时间的竖向变形,绘制每级压力作用下竖向变形与时间的关系曲线,然后取每级压力作用下最终的竖向变形值与相应的压力强度绘制关系曲线。
这种方法可以得到多个压缩性指标,包括压缩系数a、压缩指数以及压缩模量,从而判断土的压缩性。
土工试验指导书压缩篇一:土工实验指导书土力学试验指导书1 概述土工试验包括的内容很多,本讲义主要介绍室内试验的一部分;{建筑地基基础设计规范》gbj7—89规定的试验项目为:一、粘性土:颗粒分析,天然密度,天然含水率、比重、可塑性及抗剪强度。
二、砂土:颗粒分析,天然密度,天然含水率,比重及自然休止角。
三、碎石土:必要时可作颗粒分析。
对含粘性土较多的碎石土,宜测定天然土的天然含水量和可塑发生。
必要时,可作现场大体积密度试验。
四、岩石:必要时,应测定饱和状态的无侧限抗压强度。
土木工程,教学大纲规定的试验项目为:天然密度,天然含水量,流塑限试验,压缩试验和抗剪强度试验。
本试验指导书按《土工试验方法标准》编写,试验最后结果为si 单位。
2 密度试验密度试验的目的是测定土的单位体积的质量(称为密度),以便了解土的疏密和干湿状态,供换算土的其他物理力学指标和设计之用。
对一般粘牲土,多采用环刀法,即用一定体积的环刀切土,然后称重,得出环刀内土的体积和质量即可算出土的密度。
如果土样易碎裂,难以切削,可改用蜡封法。
现场条件下,对粗颗粒土,可用灌砂法或灌水法。
环刀法 1.仪器设备(1)环刀,内径61.8mm和79.8mm,高度20mm。
(体积分别为60cm3和100cm3)。
(2)天平:称量500g,最小分度值0.18或称量200g,最小分度值0.018。
(3)其它:修土刀、刮刀、凡士林油等。
2.操作步骤(1)在环刀内壁涂一层薄薄的凡士林油,并将其刃口向下放在土样上。
(2)用修土刀沿环刀外缘将土样削成略大于环刀直径的土柱,然后慢慢将环刀垂直下压,边压边削,到土样伸出环刀为止。
(3)用刮土刀仔细刮平两端余土,注意刮平时不得使土样扰动或压密。
(4)擦净环刀外壁,称量环刀加土的质量,准确至0.01g。
(5)按下式计算土的密度——土的密度(g/cm3)m0?m??m0vm0?m——环刀加土的质量(g)v——环刀体积(cm3) 3.试验记录与计算测量时,为了减小误差,要求测两次,且两次平行测定的允许值,不得超过0.03g/cm3密度试验(环刀法)工程编号:试验者:钻孔编号:计算者:试样说明:校核者:结果分析:附:1.当土样坚硬、易碎或含有粗颗不易修成很规则形状,采用环刀法有困难时,一般采有蜡封法——将要测定密度的土样,称出质量后浸入刚熔化的石蜡中,使试样表面包上一层蜡膜,分别称量蜡加土在空气及水中的质量,已知蜡的密度,通过简单的计算便可求得土的密度。
