ZP030隧道洞身开挖分项工程质量检验评定表

隧道分项工程质量验收记录表(1)加固处理新建贵广铁路洞内预注浆分项工程质量验收记录表新建贵广铁路地表注浆加固分项工程质量验收记录表洞口工程新建贵广铁路开挖分项工程质量验收记录表新建贵广铁路模板分项工程质量验收记录表新建贵广铁路钢筋分项工程质量验收记录表新建贵广铁路混凝土分项工程质量验收记录表新建贵广铁路洞口防护分项工程质量验收记录表缓冲结构新建贵广铁路开挖分项工程质量验收记录表新建贵广铁路模板分项工程质量验收记录表新建贵广铁路钢筋分项工程质量验收记录表新建贵广铁路混凝土分项工程质量验收记录表新建贵广铁路洞口防护分项工程质量验收记录表洞身开挖新建贵广铁路DKXX+XXX～+XXX超前地质预报分项工程质量验收记录表新建贵广铁路DKXX+XXX～+XXX洞身开挖分项工程质量验收记录表新建贵广铁路DKXX+XXX～+XXX隧底开挖分项工程质量验收记录表新建贵广铁路弃渣场防护分项工程质量验收记录表支护工程新建贵广铁路DKXX+XXX～+XXX监控量测分项工程质量验收记录表新建贵广铁路DKXX+XXX～+XXX喷射混凝土分项工程质量验收记录表新建贵广铁路DKXX+XXX～+XXX锚杆分项工程质量验收记录表新建贵广铁路DKXX+XXX～+XXX钢筋网分项工程质量验收记录表新建贵广铁路DKXX+XXX～+XXX钢架分项工程质量验收记录表新建贵广铁路管棚分项工程质量验收记录表新建贵广铁路DKXX+XXX～+XXX超前小导管分项工程质量验收记录表新建贵广铁路DKXX+XXX～+XXX初期支护结构分项工程质量验收记录表衬砌工程新建贵广铁路DKXX+XXX～+XXX模板分项工程质量验收记录表新建贵广铁路DKXX+XXX～+XXX钢筋分项工程质量验收记录表新建贵广铁路DKXX+XXX～+XXX混凝土分项工程质量验收记录表新建贵广铁路DKXX+XXX～+XXX回填注浆分项工程质量验收记录表新建贵广铁路DKXX+XXX～+XXX综合接地分项工程质量验收记录表新建贵广铁路沉降观测与评估分项工程质量验收记录表辅助坑道及附属洞室新建贵广铁路开挖分项工程质量验收记录表新建贵广铁路喷射混凝土分项工程质量验收记录表新建贵广铁路锚杆分项工程质量验收记录表新建贵广铁路钢筋网分项工程质量验收记录表新建贵广铁路钢架分项工程质量验收记录表新建贵广铁路管棚分项工程质量验收记录表新建贵广铁路超前小导管分项工程质量验收记录表新建贵广铁路模板分项工程质量验收记录表。

说明
主控项目
1．隧道门边坡、仰坡开挖范围及尺寸应符合设计要求。

检验数量：施工单位、监理单位全验。

检验方法：查对设计图，观察、尺量。

2．隧道门端墙、翼墙、挡土墙基底的地基承载力必须符合设计要求。

检验数量：施工单位每个洞口检测不少于3处，当洞口处岩土体不均匀应适当增加检测点。

监理单位见证检测不少于1处。

检验方法：施工单位采用静力触探试验或标准贯入试验检测，必要时采用载荷试验检测。

监理单位检查全部检测报告并进行见证检测。

一般项目
1．隧道门排水沟、截水沟的开挖位置、深度、坡度应符合设计要求。

检验数量：施工单位每个洞口检查不少于10点。

检验方法：施工单位观察、水准测量、尺量。

质量检查表受检单位：（公章）工程名称：质量保证体系2．是否制订质量管理办法，管理制度，部门及相关岗位质量职责是否制订，审批手续是否齐全。

3．项目是否配设专职质检人员，数量是否符合要求，做到持证上岗，证件是否有效。

4．项目是否建立施工旁站制度，对关键工序做到全过程旁站，旁站是否连续，旁站记录是否详实。

5．项目施工组织设计是否编制，审批程序是否符合要求，内容符合编制办法要求。

6．质量检查制度、奖惩办法是否制订，并认真执行，记录齐全。

7．分包合同中是否明确质量标准，及保修责任。

8．设计文件、图纸是否及时进行复核，相成相关记录。

9．使用的施工规范标准、作业文件是否有效，对规范标准是否定期组织学习，并形成相关记录。

（一）山岭隧道（暗挖）工程1．洞口边仰坡防护是否及时施作，有无安全质量隐患。

1．采用的施工方法、施工进尺与设计、交底是否一致。

并根据地质变化及时调整施工方案。

（Ⅰ~Ⅲ级是否采用全断面施工，Ⅳ~Ⅵ采用台阶法，台阶长度应控制1~2 倍开挖宽度，采用环形预留核心土施工，核心土面积不应小于50%）2．隧道施工是否遵循新奥法原理，采取光面爆破或预裂爆破施工，超欠挖控制符合规定。

（线形超挖平均不大于10CM，个别欠挖每1m 不大于0.1 m）2 23.开挖中线、高程控制是否符合设计要求。

15．喷射混凝土是否采用了湿喷工艺，喷射混凝土基面集中出水是否进行引流，自动计量是否准确，喷射混凝土厚度是否符合要求。

喷射混凝土是否把网片，钢架全部覆盖，钢架与围岩间是否喷射密实。

超挖部分是否喷射密实，有无回填杂物。

2．二次衬砌是否在初支变形稳定后施作，混凝土原材料是否合格，混凝土拌和是否采用自动计量系统，施作是否作到分层浇注，分层振捣，确保混凝土密实。

施作后是否作到及时养护，对局部质量缺陷是否及时修复。

6．对拱部灌注口、封顶处等易出现脱空部位是否定期进行二次补注浆。

25．支护桩混凝土施工是否一次性连续灌注，密实度是否符合要求。

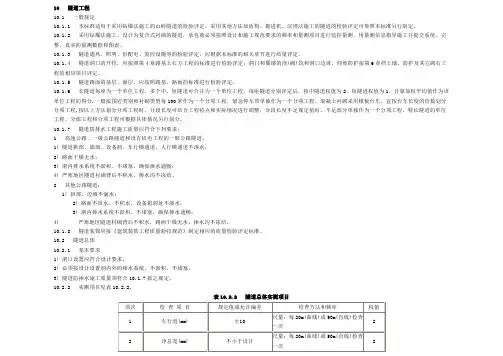

10 隧道工程10.1 一般规定10.1.1 本标准适用于采用钻爆法施工的山岭隧道的检验评定。

采用其他方法如盾构、掘进机、沉埋法施工的隧道的检验评定可参照本标准另行制定。

10.1.2 采用钻爆法施工、设计为复合式衬砌的隧道，承包商必须按照设计和施工规范要求的频率和量测项目进行监控量测，用量测信息指导施工并提交系统、完整、真实的量测数据和图表。

10.1.3 隧道通风、照明、供配电、监控设施等的检验评定，应根据本标准的相关章节进行质量评定。

10.1.4 隧道洞口的开挖，应按照第4章路基土石方工程的标准进行检验评定；洞门和翼墙的浇(砌)筑和洞口边坡、仰坡防护按第6章挡土墙、防护及其它砌石工程的相应项目评定。

10.1.5 隧道路面的基层、面层，应按照路基、路面的标准进行检验评定。

10.1.6 长隧道每座为一个单位工程，多个中、短隧道可合并为一个单位工程，每座隧道分别评定后，按中隧道权值为2，短隧道权值为1，计算加权平均值作为该单位工程的得分.一般按围岩类别和衬砌类型每100米作为一个分项工程，紧急停车带单独作为一个分项工程。

混凝土衬砌采用模板台车，宜按台车长度的倍数划分分项工程.按以上方法划分分项工程时，分段长度可结合工程特点和实际情况进行调整，分段长度不足规定值时，不足部分单独作为一个分项工程。

特长隧道的单位工程、分部工程和分项工程可根据具体情况另行划分。

10.1.7 隧道防排水工程施工质量应符合下列要求：1 高速公路、一级公路隧道和设有机电工程的一般公路隧道；1) 隧道拱部、墙部、设备洞、车行横通道、人行横通道不渗水；2) 路面干燥无水；3) 洞内排水系统不淤积、不堵塞，确保捧水通畅；4) 严寒地区隧道衬砌背后不积水，捧水沟不冻结。

2 其他公路隧道：1) 拱部、边墙不滴水；2) 路面不冒水、不积水，设备箱洞处不渗水；3) 洞内捧水系统不淤积、不堵塞，确保捧水通畅；4) 严寒地区隧道村砌背后不积水，路面干燥无水，捧水沟不冻结。

［1]表头部分的填写竣工资料在土建工程中作为一个重要的组成部分,为了避免填写过程中的反复修改，特别是到最后交验阶段的返工,其填写标准至关重要。

小编结合自己在竣工资料编制及验交过程中积累下来的经验，编写了这一系列材料,其中与各地具体要求不一致的地方，请自行修改。

隧道工程中涉及到多个分项工程，每个分项工程都有自己的分项工程质量检验评定表,而分项工程质量检验评定表又是竣工资料里面最重要的组成部分。

这里以隧道工程中的洞身开挖为例，来介绍分项工程质量检验评定表各部分的填写规范。

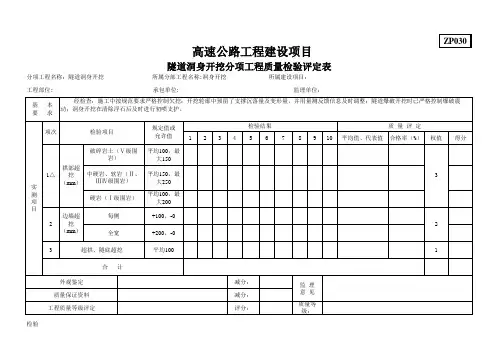

下面这就是洞身开挖分项工程质量检验评定表：这里先从表头部分说起.首先，“分项工程名称”，要填写“洞身开挖”：“工程部位”要填的内容为一个分项工程对应的里程段,如：ZK77+000～ZK77+200：因为分项工程“洞身开挖”所属的分部工程名称也叫“洞身开挖"，所以，这里“所属分部工程名称"应该填写“洞身开挖”：第一行最后的一个是“编号”.因为工程开工之前，会按照设计图纸编制一套“单位、分部、分项工程划分表"，里面会有这个编号，如第二合同段第一个单位工程的第四个分部工程中的第一个分项工程,所以编号为：C2D1B4X1:但是，这里要特别注意，因为工程施工过程中，都会涉及到工程变更，所以,分项工程的里程段,也就是“工程部位"会发生变动，所以，这个编号在工程完工之前,最好不要填写，等所有工程变更确定后，新的“单位、分部、分项工程划分表”编制完成后，再填写这个编号。

“承包单位"就是该工程的中标单位的全称，也就是中标单位“公章”上面的名字，这里不能写简称：紧跟其后的这个“合同段"对应的是施工单位。

因为每个合同段对应一个施工单位,所以，这个合同段就是指，该合同段的在全线所有合同段中所处的排列序号，如第二合同段，为C2：“监理单位”就是业主委托负责监理该工程的监理公司的全称，也是“公章”上面的名字,这里同样也不能写简称：紧跟其后的这个“合同段”对应的是监理单位，严格的讲,是“总监办”，而不是“驻地办”。
